IV0005 - Détecteur de proximité inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité inductif
Marque	IFM
Modèle	IV0005
Forme	Cylindrique non encastrable
Matériau du boîtier	Laiton nickelé
Diamètre	12 mm
Longueur	50 mm
Poids	30 g
Plage de détection nominale (Sn)	2 mm (valeur typique)
Plage de travail (Sa)	0 ... 1,62 mm (81 % de Sn)
Alimentation	10 ... 36 V DC
Consommation	< 10 mA
Sortie	Commutation 3 fils (PNP ou NPN selon version)
Courant de sortie	200 mA
Indication LED	Verte (tension), jaune (sortie)
Protection	IP67 (avec presse-étoupe)
Température de fonctionnement	-25 ... +70 °C
Montage	Non encastrable, respecter zone de dégagement
Conformité	EN 60947-5-2 (CEM)
Entretien	Aucun
Fonctions principales	Détection sans contact de métaux, sortie de commutation

FOIRE AUX QUESTIONS - IV0005 IFM

Comment installer le détecteur IV0005 ?

Visser le détecteur sur une base de montage. Pour un montage non encastrable, respecter la zone de dégagement autour de la face active (voir figure 3 du manuel). Utiliser un presse-étoupe pour garantir la protection IP67.

Quelle est la portée de détection ?

La portée nominale Sn est indiquée sur l'étiquette du produit (valeur typique 2 mm). La portée de travail Sa est de 0 à 81 % de Sn, soit environ 1,62 mm pour Sn = 2 mm.

Que signifient les LED sur le détecteur ?

La LED verte s'allume lorsque la tension d'alimentation est appliquée. La LED jaune s'allume lorsque la sortie est commutée (détection d'un objet métallique).

Quels matériaux sont détectés ?

Tous les métaux sont détectés. La portée maximale est obtenue avec l'acier de type Fe37. Pour d'autres métaux, la portée peut être inférieure à Sn.

Peut-on encastrer ce détecteur ?

Non, ce modèle est non encastrable. Il nécessite une zone de dégagement libre autour de la face active pour fonctionner correctement (voir figure 3).

Comment câbler l'appareil ?

Le câblage standard à 3 fils : brun = + (alimentation), bleu = - (masse), noir = sortie de commutation. Vérifier la polarité et la tension d'alimentation (10-36 V DC).

Y a-t-il un entretien nécessaire ?

L'appareil ne nécessite aucun entretien. Veiller simplement à ce que la face active reste propre et exempte de dépôts métalliques.

Que faire si le détecteur ne fonctionne pas ?

Vérifier l'alimentation (présence de la LED verte), le câblage, l'absence de corps étrangers métalliques sur la face active, et la distance de montage par rapport aux autres détecteurs.

Quelle est la protection IP de ce détecteur ?

La protection IP67 est garantie si un presse-étoupe approprié est utilisé pour le raccordement du câble.

Peut-on utiliser plusieurs détecteurs côte à côte ?

Oui, mais il faut respecter les distances minimales entre détecteurs indiquées dans les figures 4 et 5 du manuel pour éviter les interférences.

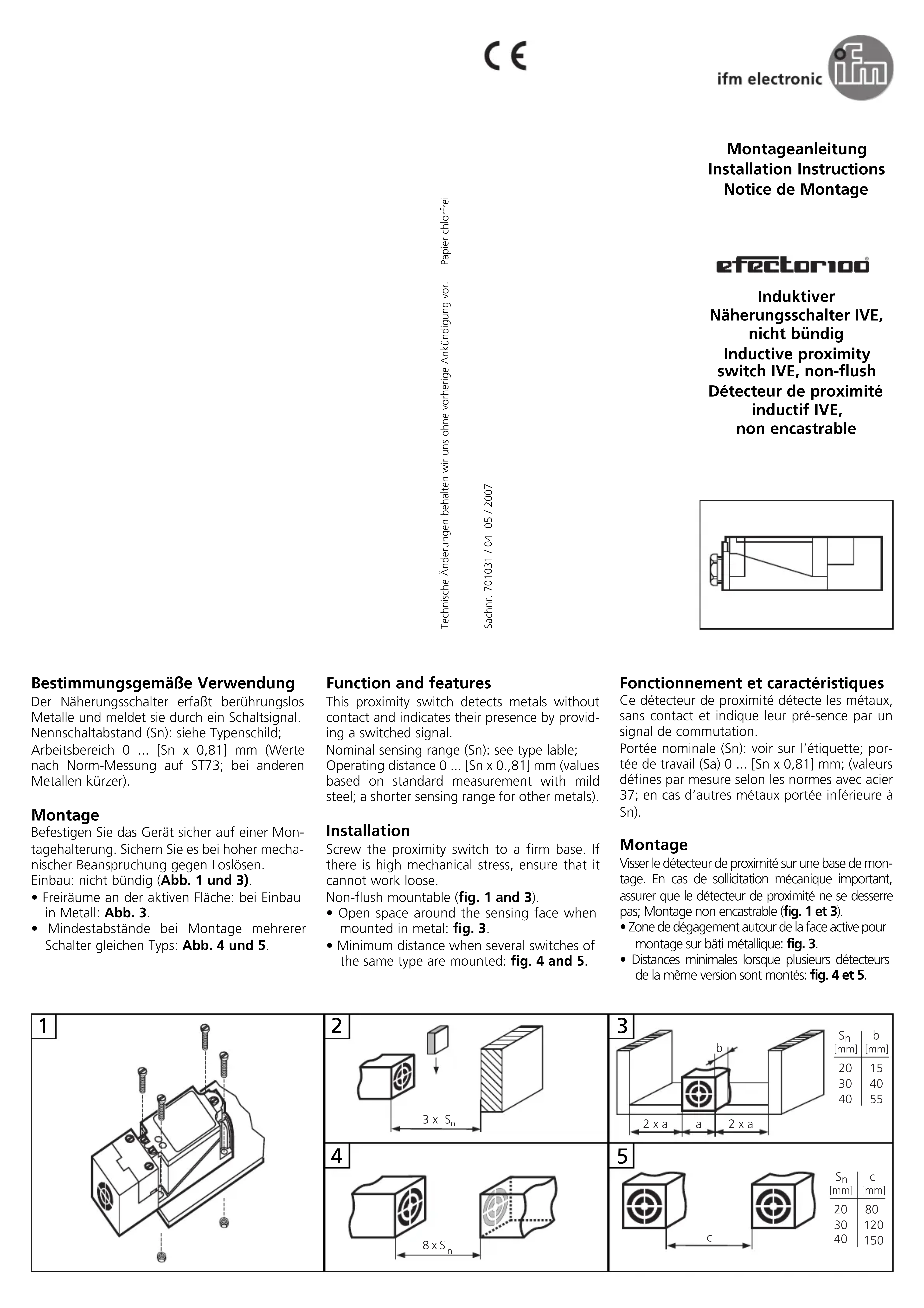

MODE D'EMPLOI IV0005 IFM

Détecteur de proximité

inductif IVE,

non encasable

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0... [Sn x 0,81] mm ; (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

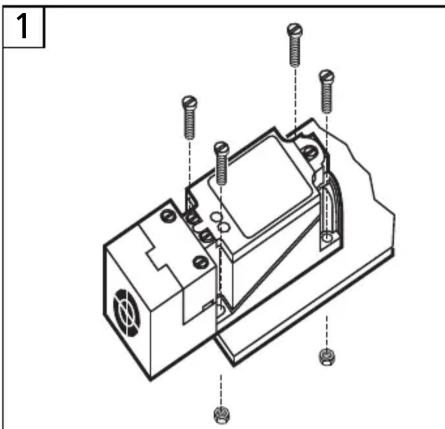

Visser le détector de proximé sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détector de proximé ne se desserre pas; Montage non encastrable (fig. 1 et 3).

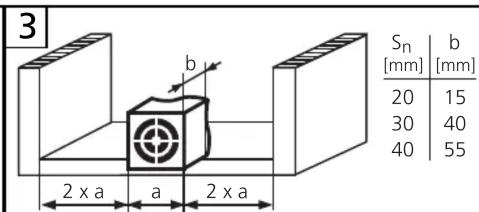

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.

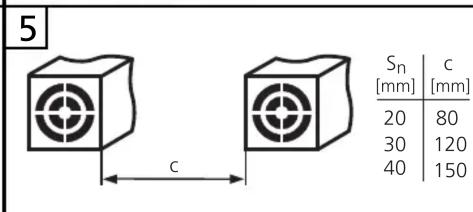

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commencer séparément).

Enlever le cube détecteur (fig. 7) ; orienter la face active et remettre le cube détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien.

Pour un bon fonctionnement il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
