DN2010 - Alimentation électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique
Marque	IFM
Modèle	DN2010
Tension d'entrée nominale	90...260 V AC / 47...440 Hz 105...370 V DC
Tension de sortie	24 V ± 3%
Courant de sortie	1 A (à T_U < 45°C et U_N = 90-260 V AC / 105-370 V DC) 0,9 A (à T_U < 55°C et U_N = 90-100 V AC)
Puissance nominale	24 W
Régulation de la tension d'entrée	± 0,1%
Régulation de la charge	± 0,5%
Ondulation résiduelle à pleine charge	< 300 mVpp
Rendement	82...84%
Protection	Court-circuit thermique
Temps de maintien en cas de coupure	10 ms
Protection contre les contacts électriques	Selon VDE 0106 T101
Test d'isolement	2,5 kV AC entrée <= sortie
Immunité aux parasites	EN 61000-4-2 niveau 3, EN 61000-4-4 niveau 4, EN 61000-4-6 niveau 3, EN 50082-2
Émissions parasites	EN 50081-2 (VDE 0839 T 81-2), EN 55011 classe A
Indication visuelle	LED verte : tension de sortie OK
Indice de protection	Boîtier : IP 50, Bornes : IP 20
Température ambiante	0°C ... 55°C
Température de stockage	-25°C ... 75°C
Poids	0,22 kg
Encombrement (L x h x p)	45 x 78 x 100 mm
Raccordement	Bornes jusqu'à 2 x 2,5 mm²
Montage	Sur rail DIN, dans une armoire avec protection min. IP54
Entretien	Nettoyage avec un chiffon sec ; aucune pièce détachée spécifiée ; réparation réservée à un électricien

FOIRE AUX QUESTIONS - DN2010 IFM

Comment monter l'alimentation IFM DN2010 ?

Montez l'appareil sur un rail DIN, verticalement, dans une armoire électrique avec une protection minimum IP54. Laissez un espace suffisant autour pour la circulation d'air et éviter un échauffement excessif.

Quelles sont les précautions de sécurité à respecter ?

L'appareil ne doit être monté que par un électricien. Respectez les règlements nationaux et internationaux. Mettez l'installation hors tension avant le raccordement. Le raccordement en parallèle n'est pas permis.

Quelle tension d'entrée l'alimentation accepte-t-elle ?

L'appareil accepte une tension d'entrée de 90...260 V AC (47...440 Hz) ou 105...370 V DC.

Quelle est la tension de sortie délivrée ?

La tension de sortie est de 24 V ± 3%.

Quel est le courant de sortie maximal ?

Le courant de sortie maximal est de 1 A (à T_U < 45°C et U_N = 90-260 V AC / 105-370 V DC) ou 0,9 A (à T_U < 55°C et U_N = 90-100 V AC).

Comment savoir si l'appareil fonctionne correctement ?

Une LED verte sur l'appareil indique que la tension de sortie est correcte.

Quelles sont les dimensions de l'alimentation ?

Les dimensions sont de 45 x 78 x 100 mm (largeur x hauteur x profondeur).

Quel est le poids de l'appareil ?

Le poids est d'environ 0,22 kg.

Comment l'appareil se comporte-t-il en cas de court-circuit ?

L'appareil est protégé par une protection thermique contre les courts-circuits. Il se met en sécurité et revient automatiquement après disparition du défaut.

L'appareil est-il protégé contre les surtensions ?

Oui, l'appareil possède un test d'isolement de 2,5 kV AC entre entrée et sortie, et une immunité aux parasites selon les normes EN 61000-4-2 niveau 3, EN 61000-4-4 niveau 4, et EN 61000-4-6 niveau 3.

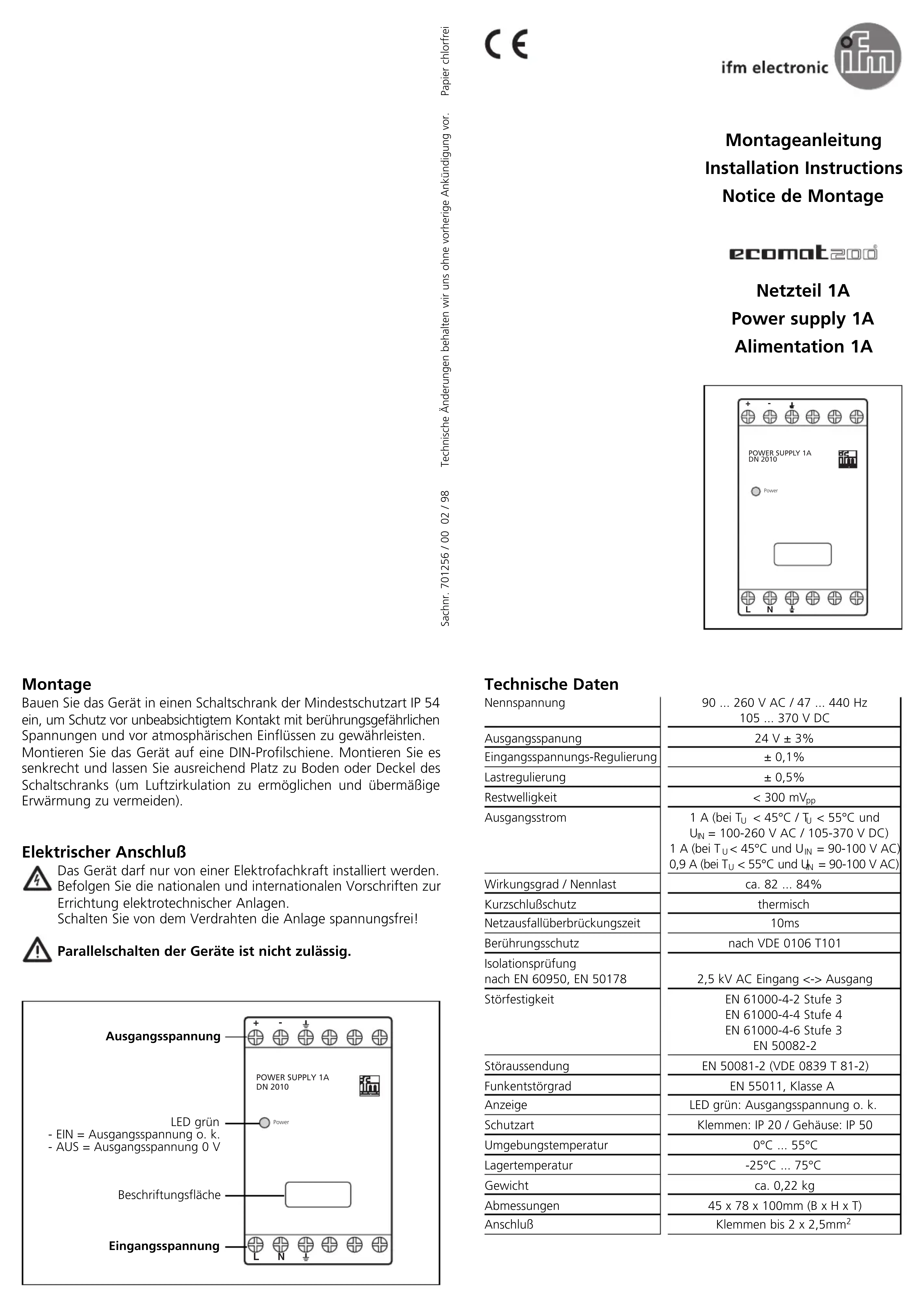

MODE D'EMPLOI DN2010 IFM

ecomat200

Monter l'appareil dans une armoire électrique avec une protection minimum IP54 pour se préserver de tout contact accidentel, des risques d'électrocution et des influences atmosphériques.

Monter l'appareil sur un rail DIN. Le monter verticalement en laissant assez de place autour de l'appareil (pour permettre une circulation d'air et éviter ainsi un échauffement excessif).

Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Mettre l'installation hors tension avant le raccordement.

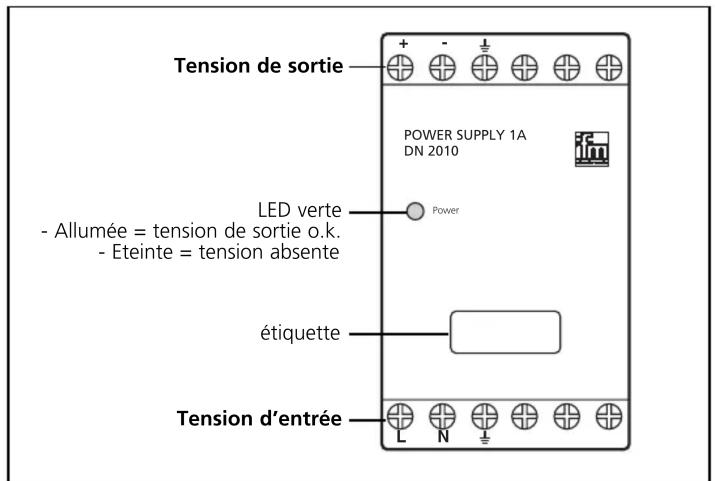

Le raccordement en parallèle n'est pas permis.

Données techniques

Tension nominale	90 ... 260 V AC / 47 ... 440 Hz 105 ... 370 V DC
Tension de sortie	24 V ± 3%
Régulation de la tension d'entrée	± 0,1%
Régulation de la charge	± 0,5%
Ond. rés. à pleine charge	< 300 mVpp
Courant de sortie	1 A (à T_U < 45°C / T_U < 55°C et UN = 100-260 V AC / 105-370 V DC) 1 A (à T_U < 45°C et UN = 90-100 V AC) 0,9 A (à T_U < 55°C et UN = 90-100 V AC)
Rendement / charge nominale	env... 82 ... 84%
Prot.: courts-circuits	thermique
Temps de maintain en cas de coupure	10ms
Protection contre les contacts électriques	selon VDE 0106 T101
Test d'isolement selon EN 60950, EN 50178	2,5 kV AC entrée <= sortie
Immunité aux parasites	EN 61000-4-2 niveau 3 EN 61000-4-4 niveau 4 EN 61000-4-6 niveau 3 EN 50082-2
Parasites	EN 50081-2 (VDE 0839 T 81-2)
Degré d'antiparasite	EN 55011, classe A
Indication	LED verte: tension de sortie o.k.
Protection	bornes: IP 20 / boîtier: IP 50
Température ambiente	0°C ... 55°C
Température de stockage	-25°C ... 75°C
Poids	0,22 kg
Encombrement	45 x 78 x 100mm (I x h x p)
Raccordement	bornes jusqu'à 2 x 2,5mm²
