DN4237 - Alimentation électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique triphasée, autonome
Marque	IFM
Modèle	DN4237
Dimensions (L x l x h)	183 x 182 x 59 mm (sans connecteurs)
Poids	1200 g / 2,7 lb
Tension d'entrée AC	3AC 380 - 480 V ±15%
Fréquence secteur	50 – 60 Hz ±6%
Tension de sortie	24 V DC (réglable 24 – 28 Vdc)
Puissance de sortie continue	600 W à +45°C, 500 W à +55°C, 350 W à +70°C
Courant de sortie max par sortie	12 A (réglable)
Nombre de sorties	4 sorties via 2 connecteurs
Rendement	Jusqu'à 95,8%
Indice de protection	IP65 / IP67 (avec connecteurs montés)
Température de fonctionnement	-25 à +70°C
Interface de paramétrage	IO-Link V1.1
Protections intégrées	Marche à vide, surcharge, court-circuit, surchauffe, surtension
Affichage	Barre graphique LED, boutons de réglage
Montage	Fixation par 4 vis (M4 ou UNC 8-32), bornes vers le bas
Classe de protection	Classe I (nécessite connexion PE)
Entretien et nettoyage	Ne pas ouvrir ; nettoyer l'extérieur avec un chiffon sec ; aucune pièce réparable par l'utilisateur
Pièces détachées	Connecteurs opposés disponibles (X1, X2, X3, X4) ; pas de pièces internes échangeables
Informations générales	Notice disponible en français au format PDF ; pour usage industriel intérieur

FOIRE AUX QUESTIONS - DN4237 IFM

Quelle est la tension de sortie de l'alimentation DN4237 ?

La tension de sortie nominale est de 24 V DC et peut être réglée de 24 à 28 Vdc via la barre graphique LED et les boutons-poussoirs.

Puis-je utiliser l'alimentation DN4237 en extérieur ?

L'appareil est conçu pour une utilisation en intérieur uniquement. Il offre un indice de protection IP65/IP67 une fois les connecteurs montés, mais cela ne garantit pas une utilisation en extérieur sans protection supplémentaire.

Comment régler la tension de sortie ?

Utilisez la barre graphique LED et les boutons haut/bas. Appuyez sur 'Set' pour passer en mode configuration, puis ajustez la tension avec les boutons haut/bas. Validez avec 'Set'. Un appui simultané sur haut et bas annule la dernière action.

Que faire si la LED d'état est orange clignotante ?

Une LED orange clignotante indique que la puissance de sortie dépasse 100 % de 500 W (soit plus de 500 W). Réduisez la charge ou le courant de sortie pour éviter une surchauffe.

Puis-je brancher plusieurs DN4237 en parallèle ?

Non, les appareils ou les sorties ne doivent pas être branchés en parallèle pour des courants de sortie plus élevés, cela pourrait endommager l'équipement.

Quelles sont les distances minimales d'installation ?

Respectez les distances suivantes : 50 mm au-dessus et en dessous, 10 mm à l'avant, et 10 mm à droite et à gauche pour assurer une convection d'air suffisante.

Comment réinitialiser une sortie après un défaut ?

Chaque sortie dispose d'un bouton-poussoir dédié. Appuyez sur ce bouton pendant au moins 1 seconde pour activer/désactiver manuellement la voie. En cas de défaut interne, l'appareil redémarre automatiquement.

L'alimentation DN4237 est-elle compatible avec les réseaux IT ?

Oui, elle est conçue pour les réseaux IT en étoile avec surveillance d'isolation (catégorie surtension III jusqu'à 2000 m) et pour les réseaux IT sans surveillance (catégorie surtension II jusqu'à 2000 m).

Quels sont les connecteurs nécessaires pour l'installation ?

Pour l'entrée (X1) : connecteur femelle 5 broches 7/8". Pour IO-Link (X2) : connecteur femelle M12 codé A 5 broches. Pour les sorties (X3, X4) : connecteurs mâles M12 codés L.

Que faire en cas de défaut interne ou de surchauffe ?

L'appareil s'éteint automatiquement et redémarre après refroidissement. Si un défaut interne persiste, une protection redondante limite la tension à 32,5 V. Contactez le service après-vente si le problème se répète.

MODE D'EMPLOI DN4237 IFM

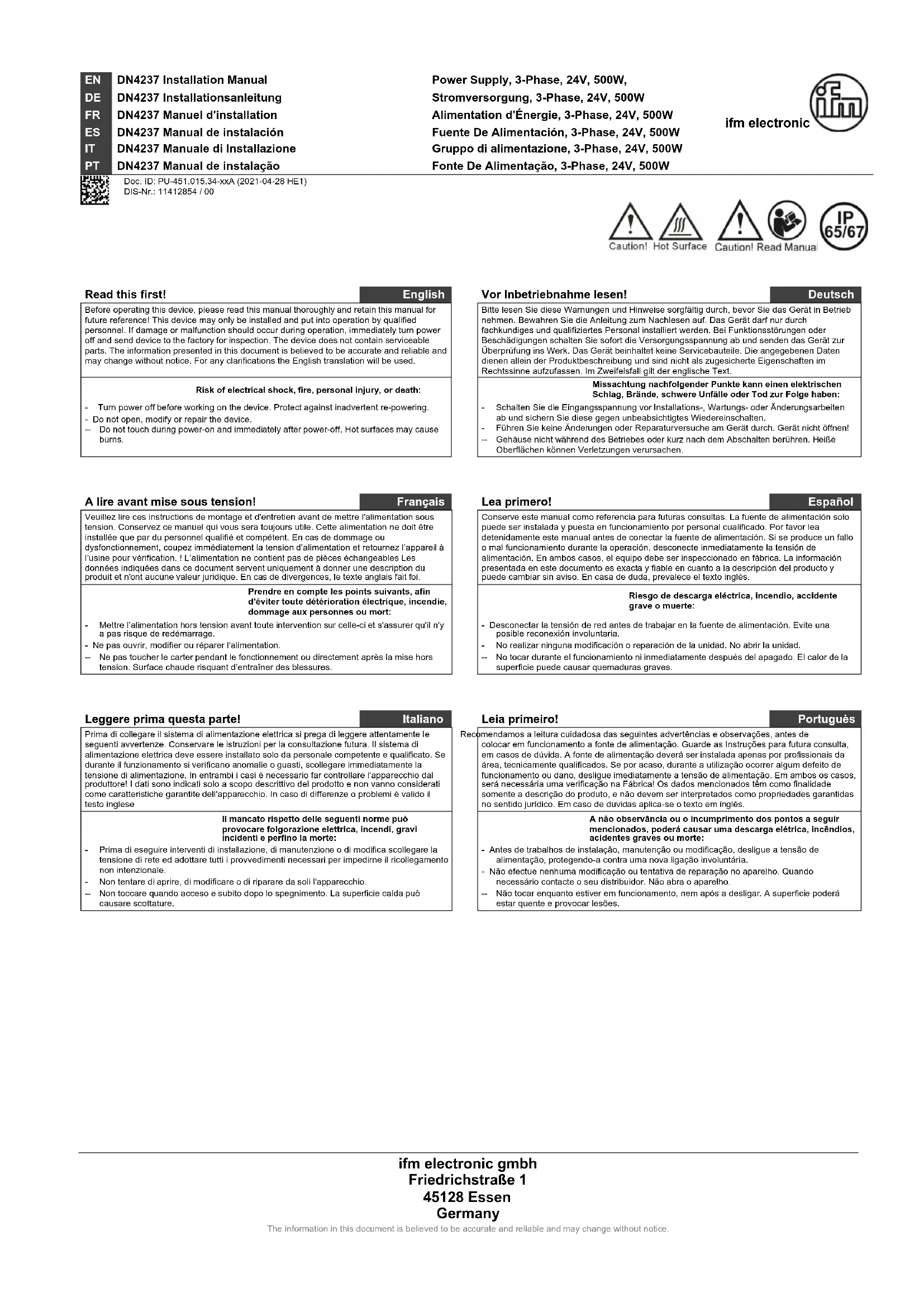

Veuillez lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et retournez l'appareil à l'usine pour vérification. ! L'alimentation ne contient pas de pièces échangeables Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.

Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort:

• Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
• Ne pas ouvrir, modifier ou réparer l'alimentation. -- Ne pas toucher le carter pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risquant d'entraîner des blessures.

Description du produit

L'appareil DN4237 est une alimentation autonome pour systèmes de réseau triphasé, fournissant une tension de sortie TBTP/ES1 stabilisée et galvaniquement séparée sur 4 sorties via deux connecteurs de sortie. Le potentiel négatif des sorties est constamment connecté au PE à l'intérieur de l'unité. Le boîtier bénéficie des indices de protection IP65 et IP67 selon la norme CEI C60529 et apporte une protection contre les risques électriques, mécaniques et d'incendie.

L'appareil est équipé d'une interface IO-Link V1.1 pour le paramétrage et l'accès aux données.

Usage prévu

Cet appareil à utiliser en intérieur est destiné à une utilisation commerciale, par exemple pour la commande industrielle, la commande de process, la surveillance, les mesures ou d'autres fins similaires.

Sans dispositifs additionnels de sécurité adaptés à l'application finale, cet appareil ne doit pas être utilisé dans un équipement où un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine.

S'il est utilisé d'une façon contraire à sa spécification, la protection qu'il fournit peut s'en trouver affectée.

Instructions d'installation

Installer l'appareil avec les bornes vers le bas. Les autres orientations de montage requièrent une réduction du courant de sortie. Lors de l'installation, tenir compte du risque de blessure présenté par les arêtes vives et s'assurer qu'après l'installation aucune arête vive à l'arrière ne soit accessible et ne puisse causer des blessures.

Utiliser 4 vis (2 sur les trous de montage supérieurs et 2 sur les trous de montage inférieurs) convenant au sous-sol, avec une solidité comparable aux vis M4 ou UNC 8-32.

L'appareil est conçu pour les zones à degré de souillure 3 dans des environnements contrôlés. L'armoire de l'appareil fournit un degré de protection contre les infiltrations de IP65 et IP67 lorsque tous les connecteurs opposés sont bien connectés.

L'appareil est conçu comme un équipement de « Classe de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte.

Pour les systèmes de réseau TN, TT avec neutre à la terre et les réseaux IT en étoile avec surveillance d'isolation, l'appareil est conçu pour des zones de la catégorie de surtension III jusqu'à 2 000 m (6560ft) et des zones de la catégorie de surtension II jusqu'à 5 000 m (16400ft). Pour les systèmes de réseau triangulaires TN, TT, IT ou les réseaux IT en étoile sans surveillance de l'isolation, l'appareil est conçu pour des zones de la catégorie de surtension II jusqu'à 2 000 m (6560ft). L'appareil est conçu pour être sûr en cas de perte de phase unique et ne nécessite pas de protection externe. L'appareil est conçu pour un refroidissement par convection, sans ventilateur. Ne pas obstruer le flux d'air. L'appareil est conçu pour des altitudes jusqu'à 5 000 m (16400 ft). Au-dessus de 2 000 m (6560ft), une réduction du courant de sortie est nécessaire et le fonctionnement est limité en fonction de la description des systèmes de réseau ci-dessus.

Respecter les distances d'installation minimales suivantes : 50 mm au-dessus et en dessous, 10 mm à l'avant et 10 mm à droite et à gauche.

L'appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu'à 20 A (UL) et 32 A (CEI) sans appareil de protection supplémentaire. Si un fusible externe est employé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 6 A B ou C pour éviter un déclenchement intempestif du disjoncteur.

S'assurer de n'utiliser que des connecteurs et câbles prévus pour le courant de sortie de l'appareil et la plage de température requise. Respecter toutes les réglementations locales et nationales pour l'installation. Pour des courants de sortie plus élevés, les appareils ou les sorties ne doivent pas être branchés en parallèle.

La température maximale autorisée de l'air ambiant est de + 70 °C (+ 158°F). La température de fonctionnement est la même que la température ambiante ou que la température de l'air ambiant et elle est définie 2 cm sous l'appareil.

L'appareil est conçu pour fonctionner dans des zones où l'humidité relative se situe entre 5 % et 95 %. Ne connecter le potentiel négatif d'aucune sortie au PE.

Données techniques

Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entrée de 3x 400 Vac 50 Hz, des tensions de phase symétriques, une charge de sortie de 24V 500W, une température ambiante de 25°C et après un temps de démarrage de 5 minutes.

Tension de sortie	DC 24 V	Nominale
Plage de réglage	24 – 28 Vdc	Réglage usine 24,5 V
Puissance de sortie	Continue :
	600W	Pour +45 °C ambiants
	500W	Pour +55 °C ambiants
	350W	Pour +70 °C ambiants
	Court terme, jusqu'à 5 s :
	1000W	Sous +55 °C ambiants
	700W	Pour +70 °C ambiants
	Déduire linéairement entre +45 °C et +70 °C
Courants de sortie	Réglable par sortie ; jusqu'à 12 A
Tension d'entrée AC	3AC 380 - 480 V	± 15%
Fréquence du secteur	50 – 60 Hz	± 6%
Courant d'entrée AC	1,1 / 0,9 A	Pour 3x400 / 480 Vac
Facteur de puissance	0,94 / 0,95	Pour 3x400 / 480 Vac
Courant de démarrage d'entrée	1,5 / 1,5 A crête	Pour 3x400 / 480 Vac, indépendant de la temp.
Rendement	95,8 / 95,6 %	Pour 3x400 / 480 Vac
Pertes	20,8 / 23,0 W	Pour 3x400 / 480 Vac
Immunité aux coupures secteur	24 / 24 ms	Pour 3x400 / 480 Vac
Plage de température	-25 à +70 °C
Dimensions (Lxlxh)	183x182x59 mm	Sans connecteurs
Poids	1 200 g / 2.7lb

Diagramme de fonctionnement

Caractéristique de sortie par sortie

Plage de température

Description du fonctionnement

La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit et elle peut fournir toutes sortes de charges, y compris des charges inductives et capacitives. Si des condensateurs d'une capacité > 20 mF sont connectés à une sortie, cette sortie peut se désactiver après l'activation de l'unité ou de la sortie ou la connexion de la charge. Ne pas appliquer aux bornes de sortie des tensions de retour de la charge supérieures à 35 V. L'énergie de retour d'une charge doit être inférieure à 4J. La LED d'état verte indique une sortie d'un appareil en fonctionnement à plus de 90% de la tension réglée et la présence des tensions des trois phases. L'appareil dispose d'une protection interne contre la surchauffe. Si la température est trop élevée, l'unité se désactive et redémarre automatiquement après s'être refroidie. Chaque sortie se verra ensuite attribuer le même état qu'avant la désactivation. En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 32,5 V. L'unité se désactive et tente automatiquement de redémarrer. IO-Link donne accès aux paramètres mesurés en interne et peut être utilisé pour modifier les réglages. Pour des fichiers et des descriptions supplémentaires de l'IODD, veuillez consulter : documentation. ifm. com

Barre graphique LED et boutons-poussoirs :

Le fonctionnement normal de la barre de LED est le mode de surveillance indiquant la puissance de sortie actuelle en pourcentage de 500 W (100 % étant 500 W). Les pourcentages supérieurs à 100 % sont indiqués par un clignotement orange. Appuyer sur les boutons haut/bas pour visualiser le pourcentage de chaque sortie. La LED orange est allumée pour indiquer la sortie sélectionnée. Appuyer sur le bouton « Set » permet de faire clignoter toutes les LED pendant une courte durée et fait passer la barre LED en mode de configuration. Appuyer sur le bouton haut ou bas pendant 1,25 s pour désactiver le verrouillage. Avec les boutons haut/bas, la tension peut être modifiée aux valeurs indiquées par la LED unique clignotant en vert, tandis que toutes les LED oranges sont éteintes. La tension est réglée dès que l'on appuie sur le bouton « Set », et la valeur est mémorisée jusqu'à la prochaine modification. Appuyer simultanément sur les boutons haut et bas pendant au moins 1 s pour annuler la dernière action. Appuyer à nouveau sur le bouton « Set » pour passer à « surveillance ». Pour modifier la limite actuelle des sorties, il faut sélectionner la voie avec le bouton haut/bas. La LED orange indique la sortie sélectionnée. Appuyer sur « Set » pour passer à la « configuration » de la voie sélectionnée. Appuyer sur le bouton haut ou bas pendant 1,25 s pour désactiver le verrouillage. Avec les boutons haut/bas, la limite de courant peut être modifiée aux valeurs indiquées par la LED unique clignotant en vert. La valeur de la limite de courant est réglée dès que le bouton « Set » est pressé et elle est mémorisée jusqu'à la prochaine modification. Appuyer à nouveau sur le bouton « Set Mode » pour passer à « surveillance ». Sélectionner les autres sorties avec le bouton haut/bas et appuyer sur le bouton « Set » pour passer à « configuration ». Sans autre actionnement des boutons-poussoirs, après 30 s la barre de LED reviendra à « surveillance » à partir de tout autre mode. Vous pouvez trouver plus de détails sur le fonctionnement dans le « diagramme de fonctionnement » à la page suivante. Le bouton au niveau de chaque voie permet d'activer/désactiver manuellement la voie en appuyant pendant au moins 1 s.

Connecteurs opposés :

Pour le connecteur de tension d'entrée (X1) opposé, utiliser un connecteur femelle à 5 broches 7/8". L'affectation des broches est : broche 1 pour L1, broche 4 pour L2, broche 5 pour L3 et broche 3 pour PE. Pour l'IO-Link correspondant (X2), utilisez un connecteur femelle standard M12 codé A à 5 broches. Pour raccorder les connecteurs de tension de sortie (X3, X4), utiliser des connecteurs mâles M12 standards à codage L. L'affectation des broches X3 (X4) est : broche 1 pour 24VDC Out1(3); broche 2 pour 0V DC Out2(4); broche 3 pour 0V DC Out1(3); broche 4 pour 24V DC Out2(4); broche 5 pour FE.

Disposition des trous pour le montage

Toutes les dimensions en mm, connecteurs X1 à X4 de gauche à droite
