Type de produit	Alimentation électrique pour système AS-i
Fonction principale	Alimentation et découplage de données AS-i
Tension de sortie	≥ 28 V (mode normal), < 24 V (surcharge)
Indicateur LED	LED verte (AS-i ok)
Raccordement électrique	Bornes à ressort, section max 1,5 mm² (massif ou flexible avec embout)
Montage	Sur rail DIN (EN 60715), position horizontale
Protection externe	Fusible externe requis (voir notice)
Borne Shield	Raccordement à la masse pour immunité aux parasites
Entretien	Aucun entretien nécessaire
Réparation	Par le fabricant uniquement, ne pas ouvrir
Sécurité	Intervention par électricien qualifié, respect des normes
Homologations	CE, voir fiche technique sur www.ifm.com
Refroidissement	Par convection, respecter les espaces libres
Température de fonctionnement	Voir fiche technique (non spécifié dans la notice)

FOIRE AUX QUESTIONS - AC1220 IFM

Quelle est la tension de sortie de l'alimentation AC1220 ?

En mode normal, la tension de sortie AS-i est supérieure ou égale à 28 V. En cas de surcharge, elle descend en dessous de 24 V et la LED verte s'éteint.

Comment monter l'appareil sur un rail DIN ?

Inclinez l'appareil sur l'arête supérieure du rail DIN, puis pivotez-le vers le bas et verrouillez-le par pression. Un clic indique qu'il est encliqueté.

Comment raccorder les fils aux bornes à ressort ?

Utilisez un tournevis (lame max 3 mm) pour presser dans l'encoche rectangulaire, insérez le fil dans l'ouverture ronde, puis retirez le tournevis. La borne se referme automatiquement.

Que signifie la LED verte ?

La LED verte (AS-i ok) indique que la tension de sortie est ≥ 28 V et que le fonctionnement est normal. Si elle est éteinte, la tension est < 24 V (surcharge).

Quel fusible externe utiliser ?

Protégez les fils d'entrée AC avec un disjoncteur adapté. La valeur du fusible est indiquée sur l'appareil ou dans la fiche technique. Respectez les règlements nationaux.

Puis-je réparer l'appareil moi-même ?

Non. Toute intervention sur l'appareil est interdite et annule la garantie. Seul le fabricant est autorisé à réparer l'appareil. Ne pas ouvrir le boîtier.

À quoi sert la borne Shield ?

La borne Shield permet de relier l'appareil à la masse de l'installation pour améliorer l'immunité aux parasites symétriques des câbles AS-i.

Quelles sont les consignes de sécurité importantes ?

L'appareil doit être installé par un électricien qualifié. Coupez l'alimentation avant toute manipulation. Respectez les normes nationales et internationales. Ne pas toucher l'appareil en fonctionnement (risque de brûlure).

Comment démonter l'appareil du rail DIN ?

Tirez l'étrier de verrouillage vers le bas à l'aide d'un tournevis, puis pivotez l'appareil vers le haut et retirez-le du rail.

Où trouver les données techniques détaillées ?

Consultez la fiche technique sur le site www.ifm.com en recherchant les références AC1220 ou AC1221. Vous y trouverez les homologations et normes.

MODE D'EMPLOI AC1220 IFM

1 Remarque préliminaire....3

1.1 Remarques sur ce document....3 1.2 Symboles utilisés....3 1.3 Avertissements utilisés.... 3

2 Consignes de sécurité....4

2.1 Général....4 2.2 Montage et raccordement électrique....4 2.3 Interventions sur l'appareil....4

3. Fonctionnement et caractéristiques....4 4. Montage....5

4.1 Position de montage de l'appareil....5 4.2 Fixer l'appareil sur le rail profilé DIN....6 4.3 Démonter l'appareil....6

5 Raccordement électrique....7

5.1 Utilisation des bornes à ressort....7 5.2 Sections transversales du fil....8 5.3 Fusible externe 8 5.4 Borne Shield 8

6 Éléments de service et d'indication....8

6.1 États LED....9

7. Fonctionnement....9 8. Données techniques....9

8.1 Fiches techniques....9

9 Maintenance, réparation et élimination....9 10 Homologations/normes....10

1.1 Remarques sur ce document

Ce document s'applique à tous les appareils du type "Power Supply" (référence : AC122x).

Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.

Ce document s'adresse à des électriciens qualifiés. Ce sont des personnes qui sont capables — grâce à leur formation et expérience — d'apercevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil.

▶ Lire ce document avant l'emploi de l'appareil.

▶ Garder ce document pendant le temps d'utilisation de l'appareil.

1.2 Symboles utilisés

▶ Action à réaliser

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

Avertissement

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

Attention

Avertissement de dommages matériels.

2.1 Général

▶ Respecter les indications de cette notice. ▶ Prendre en compte les avertissements sur le produit.

Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

2.2 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation.

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.

2.3 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie. Les interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations.

▶ Ne pas ouvrir l'appareil. ▶ Ne pas introduire des objets dans l'appareil. Eviter la pénétration de corps étrangers métalliques.

3 Fonctionnement et caractéristiques

• L'appareil alimente les participants AS-i et contient le découplage de données.
• Il doit être monté dans un environnement sec et fermé (p. ex. armoire électrique). ▶ Prendre en compte les valeurs de connexion et les conditions environnantes permissibles → données imprimées sur l'appareil ou fiche technique.

Avertissement

Ne pas utiliser l'appareil dans des applications où un mauvais fonctionnement de l'appareil peut porter atteinte à la sécurité des personnes.

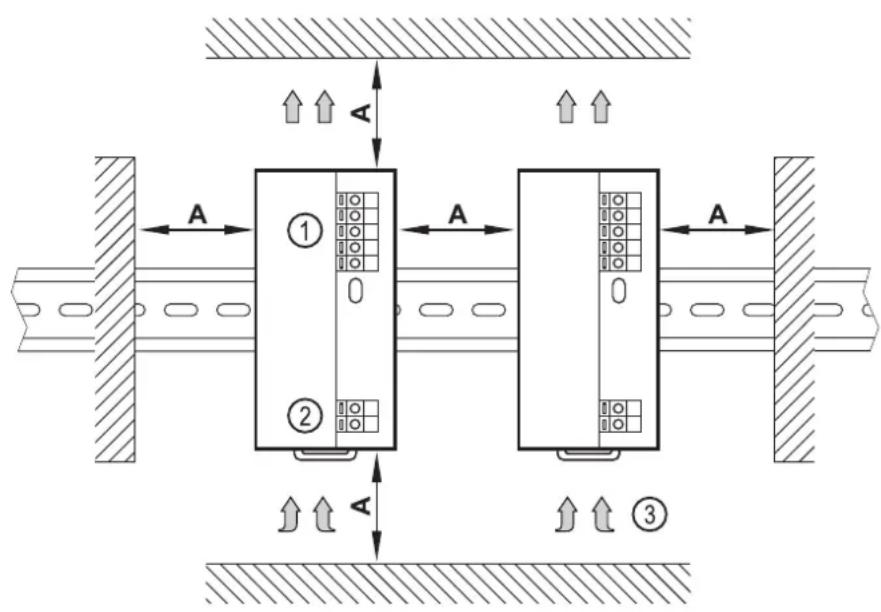

4.1 Position de montage de l'appareil

1: Tension de sortie DC en haut

2: Tension d'entrée AC en bas

3: Refroidissement par convection

A: Espaces libres pour le refroidissement par convection

Monter le rail DIN horizontalement pour le logement de l'appareil.

▶ Respecter les espaces libres pour le refroidissement par convection (→ fiche technique).

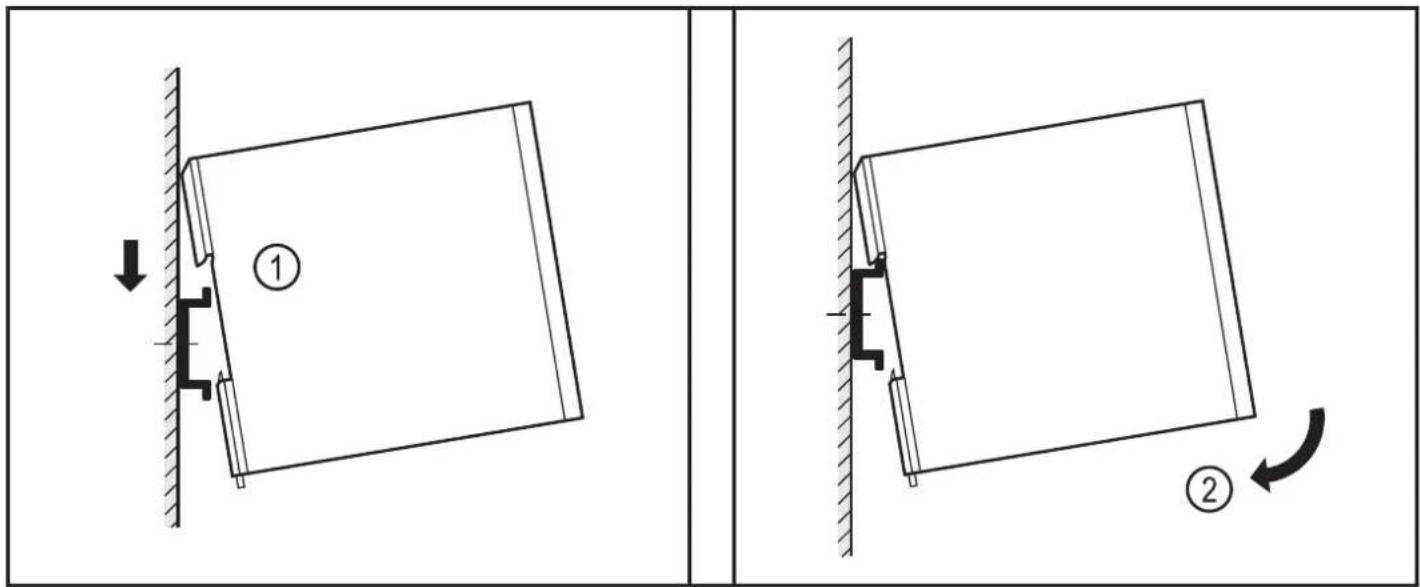

4.2 Fixer l'appareil sur le rail profilé DIN

1. Incliner l'appareil et le positionner sur l'arête supérieure du rail DIN.
2. Pivoter l'appareil vers le bas et le verrouiller par pression.

On entend l'appareil s'encliqueter.

4.3 Démonter l'appareil

1. Tirer l'étrier de verrouillage vers le bas à l'aide d'un tournevis.
2. Pivoter l'appareil vers le haut et l'éliminer du rail DIN.

Avertissement

Tensions dangereuses au contact. Un choc électrique est possible en cas de contact.

▶ Mettre l'installation hors tension avant de manipuler l'appareil. ▶ Protéger le système contre une remise sous tension non intentionnelle. ▶ Sélectionner les câbles de raccordement selon la puissance connectée et les conditions environnantes. ▶ Utiliser des embouts d'extrémité des fils pour des câbles de raccordement flexibles.

▶ Raccorder l'appareil selon le schéma de branchement.

Schéma de branchement → données imprimées sur l'appareil ou fiche technique

5.1 Utilisation des bornes à ressort

1: Encoche rectangulaire pour loger le tournevis. Largeur de la lame : max. 3 mm. 2: Ouverture de la borne.

▶ Presser le tournevis légèrement dans l'encoche rectangulaire (1).

La borne à ressort s'ouvre sous la pression.

▶ Insérer le fil dans l'ouverture ronde (2) de la borne.

▶ Enlever le tournevis.

La borne à ressort se referme. Le fil est fermement raccordé.

5.2 Sections transversales du fil

Type de câble Section transversale maximum du fil AWG
massif 1,5 mm2 16
flexible 1,5 mm2 (avec embout d'extrémité des fils)	-

5.3 Fusible externe

Protéger les fils de la tension d'entrée AC avec un disjoncteur de protection (valeur du fusible → données imprimées sur l'appareil ou fiche technique).

▶ Prendre en compte les règlements nationaux.

5.4 Borne shield

▶ Raccorder la borne Shield de l'appareil à la masse de l'installation pour permettre un fonctionnement symétrique du système AS-i par rapport à la masse de l'installation.

Immunité améliorée aux parasites symétriques des câbles AS-i. Aucun changement de la symétrie du système AS-i.

6 Éléments de service et d'indication

1: LED verte tension de sortie AS-i (AS-i ok) 2: Étrier de verrouillage

6.1 États LED

LED verte (AS-i ok) Mode de fonctionnement Tension de sortie AS-i
allumée	mode de fonctionnement normal	≥ 28 V
éteinte surcharge < 24	V

Attention

En raison de l'échauffement interne, de hautes températures peuvent se produire sur la surface de l'appareil. Des brûlures peuvent se produire.

▶ Ne pas toucher l'appareil en fonctionnement et immédiatement après la mise hors tension.

8.1 Fiches techniques

Des fiches techniques sont disponibles à :

www.ifm.com → Fiche technique : → AC1220 / AC1221

9 Maintenance, réparation et élimination

L'appareil ne nécessite aucun entretien et ne contient pas de composants à maintenir par l'utilisateur.

Avertissement

Les interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations. L'appareil ne doit être réparé que par le fabricant.

▶ Ne pas ouvrir le boîtier.

En cas de mauvais fonctionnement de l'appareil ou en cas de doute, contacter le fabricant.

▶ Assurer une élimination écologique de l'appareil selon les règlements nationaux en vigueur.

10 Homologations/normes

Normes d'essai et réglementations → fiche technique.

La Déclaration de Conformité CE et les homologations sont disponibles à : www.ifm.com → Fiche technique : → AC122x → Homologations
