Type de produit	Module interface pneumatique AS-i (AirBox)
Marque	IFM
Modèle	AC042A
Alimentation	26,5...31,6 V DC
Consommation	< 170 mA
Courant de sortie total	100 mA
Connexion capteurs	Embrochable M12
Raccordement AS-i	Module de câblage EMS
Raccord pneumatique	Système Legris 3000 / 8 mm
Pression d'air comprimé	2...8 bar
Nombre d'entrées/sorties	4 entrées, 2 sorties (configurables)
Affichage LED	Verte (alimentation), jaunes (fonction)
Commande manuelle	Oui, pour activation des distributeurs
Compatibilité électromagnétique	EN 61000-4-2, décharge contact ±4 kV, air ±8 kV
Adressage AS-i	Adresses libres 1 à 31 (par défaut 0)
Filtre à air recommandé	5 μm
Lubrification	Possible (air lubrifié ou non, consistance nécessaire)
Entretien et nettoyage	Utiliser air filtré; éviter poussière; après lubrification initiale, continuer avec air lubrifié
Consignes de sécurité	Suivre prescriptions installations pneumatiques; mise hors pression avant raccordement; éviter décharges électrostatiques
Température de fonctionnement	Non spécifiée dans la notice, usage industriel standard

FOIRE AUX QUESTIONS - AC042A IFM

Comment adresser le module AC042A sur le réseau AS-i ?

Placez le module sur l'unité d'adressage et affectez une adresse libre entre 1 et 31. À la livraison, l'adresse par défaut est 0.

Quelle est la plage de pression d'air comprimé autorisée ?

L'AirBox fonctionne avec de l'air comprimé de 2 à 8 bar. Des pics au-delà de 8 bar peuvent causer des défauts d'étanchéité permanents.

Comment raccorder les tuyaux pneumatiques ?

Coupez les tuyaux droits, puis poussez-les dans les raccords Legris jusqu'au déclic. Pour les déconnecter, appuyez sur l'anneau noir tout en tirant le tuyau.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation via le réseau AS-i est présente. Les LED jaunes indiquent l'état des sorties ou des fonctions.

Comment utiliser la commande manuelle ?

La commande manuelle 1 active la sortie O-3, la commande manuelle 2 active la sortie O-4. La commande électrique reste prioritaire.

Quels sont les niveaux de décharge électrostatique supportés ?

Le module résiste à des décharges par contact de ±4 kV et par air de ±8 kV selon EN 61000-4-2. Pour des environnements plus sévères, des mesures de compensation de potentiel sont nécessaires.

Puis-je utiliser de l'air lubrifié ?

Oui, mais si l'appareil a déjà fonctionné avec de l'air lubrifié, il doit toujours être alimenté avec de l'air lubrifié. En cas de passage à de l'air non lubrifié, la lubrification initiale n'est plus effective.

Comment monter le module dans un environnement poussiéreux ?

Il est recommandé de monter l'AirBox avec le filtre orienté vers le bas pour éviter l'accumulation de poussière.

Quels types de capteurs peuvent être connectés ?

Le module dispose de deux connecteurs M12 pour capteurs, avec alimentation L+ et L-. Les entrées de données sont sur les broches 2 et 4.

Où trouver des informations complémentaires sur le produit ?

Consultez le site www.ifm-electronic.com, saisissez le numéro d'article AC042A sous 'Fiche technique' pour des notes sur l'air comprimé et la CEM/ESD.

MODE D'EMPLOI AC042A IFM

ASinterface

AS-i AirBox 32 AC042A

monostabil

monostable

monostable

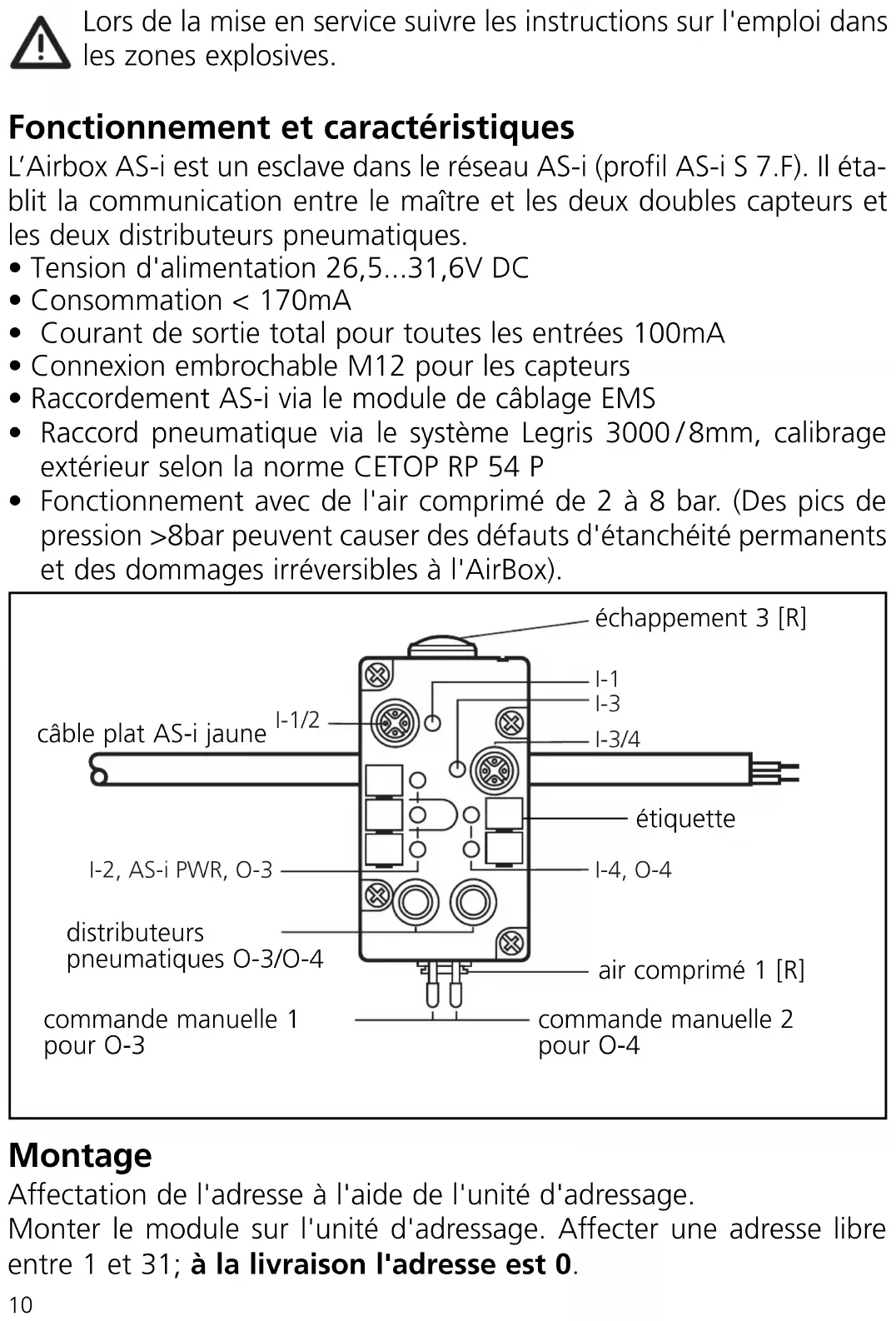

Lors de la mise en service, suivre les instructions sur l'emploi dans les zones explosives.

Fonctionnement et caractéristiques

L'Airbox AS-i est un esclave dans le réseau AS-i (profil AS-i S 7.F). Il établit la communication entre le maître et les deux doubles capteurs et les deux distributeurs pneumatiques.

• Tension d'alimentation 26,5...31,6V DC
• Consommation < 170mA
• Courant de sortie total pour toutes les entrées 100mA
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EMS
• Raccord pneumatique via le système Legris 3000/8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 2 à 8 bar. (Des pics de pression > 8 bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).

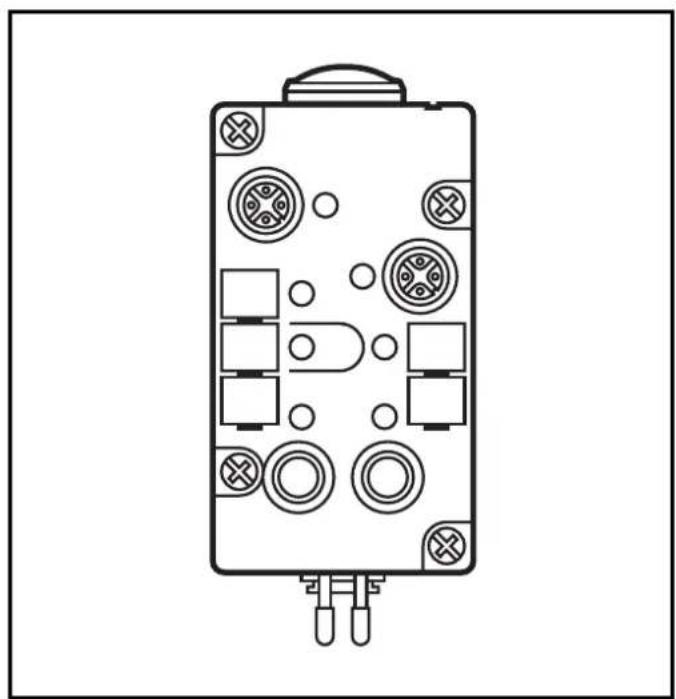

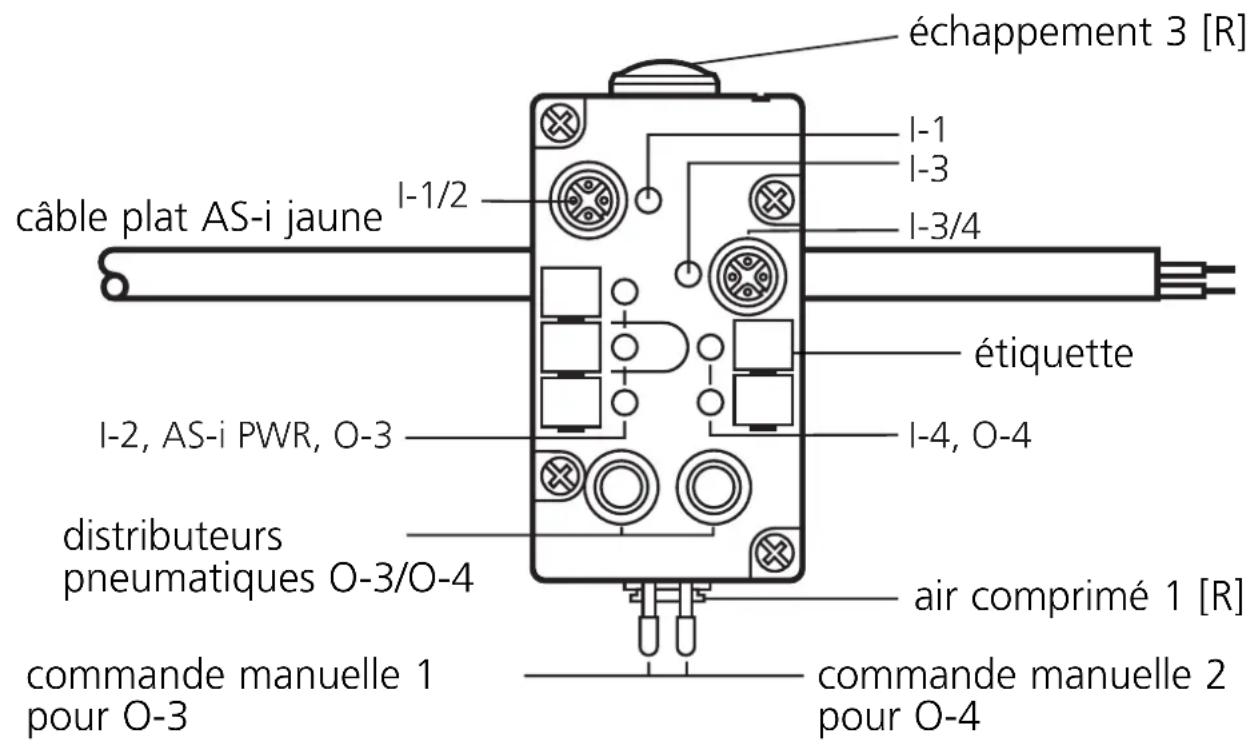

câble plat AS-i jaune l-1/2 l-1 l-3 l-3/4 l-2, AS-i PWR, O-3 distributeurs pneumatiques O-3/O-4 commande manuelle 1 pour O-3 échappement 3 [R] l-1 l-3 l-3/4 étiquette l-4, O-4 air comprimé 1 [R] commande manuelle 2 pour O-4

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison l'adresse est 0.

Dans un environnement poussiéreux, l'AirBox peut être monté avec le filtre vers le bas.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P), les distributeurs pneumatiques (O-3, O-4) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau noir et tirer le tuyau en même temps.

Les commandes manuelles permettent d'activer les distributeurs pneumatiques. Si l'on appuie sur la commande manuelle 1, la sortie O-3 est commutée. Si l'on appuie sur la commande 2, la sortie O-4 est commutée.

Compatibilité électromagnétique (CEM)

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques, les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• Pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées, il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles • détérioration de l'AirBox • détérioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

prise M12 broche
alimentation des capteurs L+	1
alimentation des capteurs L-3
entrée de données I	4
entrée de données II	2

bit de données	D0 D1 D2 D3
entrées/sorties	I-1	I-2	I-3/O-3	I-4/O-4
prise I-1/2	I-1/2 I-3/4 I-3/4
broche	4	2	4	2

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation en tension via le réseau AS-i • LED jaunes : indication fonction

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5μm, lubrifié ^1) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié, car la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air non lubrifié.

1) Vous trouverez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur Produit".
