Produkttyp	AS-i Pneumatikschnittstellenmodul (AirBox)
Marke	IFM
Modell	AC042A
Spannungsversorgung	26,5...31,6 V DC
Stromverbrauch	< 170 mA
Gesamtausgangsstrom	100 mA
Sensoranschluss	Steckbar M12
AS-i Anschluss	EMS Verdrahtungsmodul
Pneumatikanschluss	Legris-System 3000 / 8 mm
Druckluftdruck	2...8 bar
Anzahl Ein-/Ausgänge	4 Eingänge, 2 Ausgänge (konfigurierbar)
LED-Anzeige	Grün (Versorgung), gelb (Funktion)
Handbetätigung	Ja, zur Aktivierung der Ventile
Elektromagnetische Verträglichkeit	EN 61000-4-2, Kontaktentladung ±4 kV, Luftentladung ±8 kV
AS-i Adressierung	Freie Adressen 1 bis 31 (Standard 0)
Empfohlener Luftfilter	5 μm
Schmierung	Möglich (geölt oder ungeölt, Konsistenz erforderlich)
Wartung und Reinigung	Gefilterte Luft verwenden; Staub vermeiden; nach anfänglicher Schmierung mit geölter Luft fortfahren
Sicherheitshinweise	Vorschriften für Pneumatikinstallationen beachten; vor Anschluss drucklos machen; elektrostatische Entladungen vermeiden
Betriebstemperatur	In der Anleitung nicht angegeben, standardmäßige industrielle Nutzung

Häufig gestellte Fragen - AC042A IFM

Wie wird das Modul AC042A im AS-i Netzwerk adressiert?

Setzen Sie das Modul auf die Adressiereinheit und weisen Sie eine freie Adresse zwischen 1 und 31 zu. Bei Lieferung ist die Standardadresse 0.

Was ist der zulässige Druckluftdruckbereich?

Die AirBox arbeitet mit Druckluft von 2 bis 8 bar. Spitzen über 8 bar können dauerhafte Dichtungsfehler verursachen.

Wie werden die Pneumatikschläuche angeschlossen?

Schneiden Sie die Schläuche gerade ab und schieben Sie sie dann bis zum Einrasten in die Legris-Anschlüsse. Zum Lösen drücken Sie den schwarzen Ring und ziehen gleichzeitig den Schlauch.

Was bedeuten die LEDs auf dem Modul?

Die grüne LED zeigt an, dass die Versorgung über das AS-i Netzwerk vorhanden ist. Die gelben LEDs zeigen den Zustand der Ausgänge oder Funktionen an.

Wie wird die Handbetätigung verwendet?

Die Handbetätigung 1 aktiviert den Ausgang O-3, die Handbetätigung 2 aktiviert den Ausgang O-4. Die elektrische Steuerung bleibt priorisiert.

Welche elektrostatischen Entladungsniveaus werden unterstützt?

Das Modul hält Kontaktentladungen von ±4 kV und Luftentladungen von ±8 kV gemäß EN 61000-4-2 stand. Für strengere Umgebungen sind Potenzialausgleichsmaßnahmen erforderlich.

Kann ich geölte Luft verwenden?

Ja, aber wenn das Gerät bereits mit geölter Luft betrieben wurde, muss es immer mit geölter Luft versorgt werden. Bei Umstellung auf ungeölte Luft ist die anfängliche Schmierung nicht mehr wirksam.

Wie wird das Modul in einer staubigen Umgebung montiert?

Es wird empfohlen, die AirBox mit dem Filter nach unten zu montieren, um Staubansammlungen zu vermeiden.

Welche Sensortypen können angeschlossen werden?

Das Modul verfügt über zwei M12-Steckverbinder für Sensoren mit Spannungsversorgung L+ und L-. Die Dateneingänge befinden sich an den Pins 2 und 4.

Wo finde ich zusätzliche Informationen zum Produkt?

Besuchen Sie die Website www.ifm-electronic.com, geben Sie die Artikelnummer AC042A unter 'Technisches Datenblatt' ein, um Hinweise zu Druckluft und EMV/ESD zu erhalten.

BEDIENUNGSANLEITUNG AC042A IFM

Beachten Sie bei Inbetriebnahme die Hinweise für den Einsatz im Ex-Bereich.

Bestimmungsgemäße Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.F). Sie verbindet zwei Doppelsensoren und zwei pneumatische Ausgänge mit dem AS-i-Master.

• Betriebsspannung 26,5...31,6V DC
• Stromaufnahme < 170mA
- Strombelastbarkeit für alle Eingänge gesamt 100mA
- Sensoranschluß über Steckverbindung
- AS-i Anschluß über EMS Modul-Unterteil
- Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
- Betrieb mit Druckluft von 2...8bar inklusive möglicher Druckspitzen (Druckspitzen > 8bar können dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen).

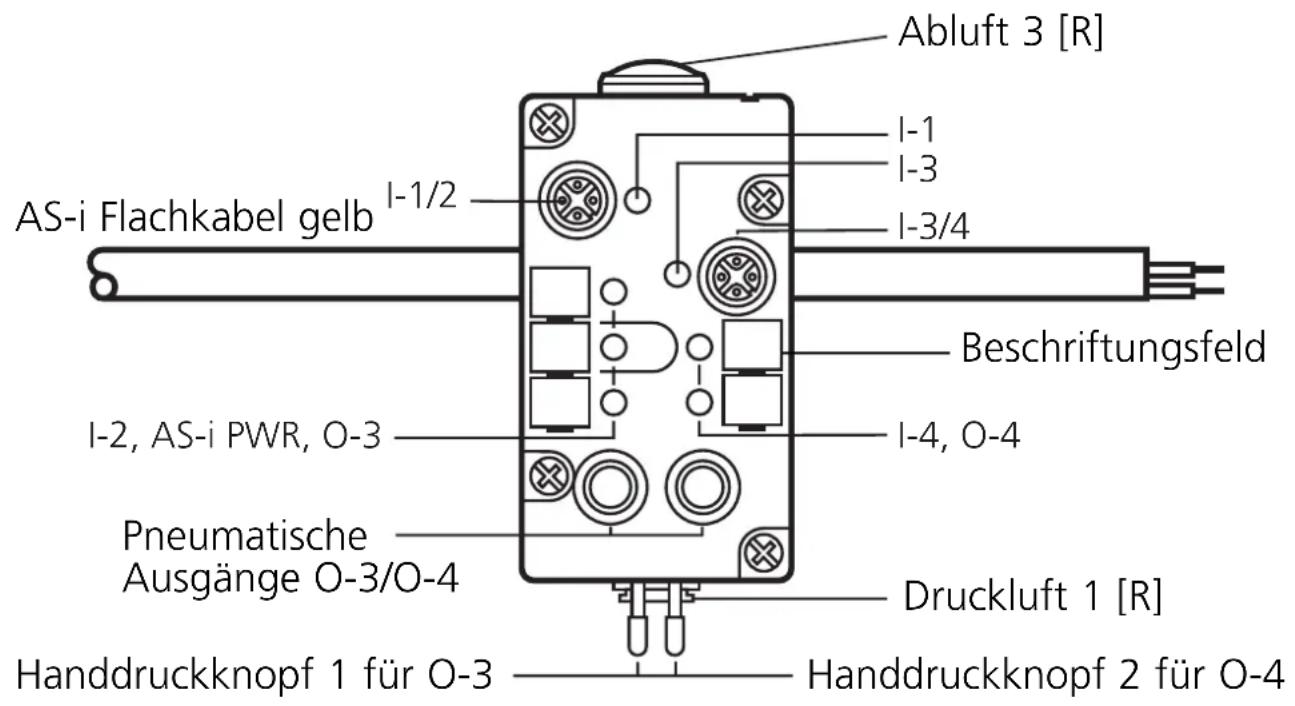

Abluft 3 [R] I-1 I-3 I-3/4 AS-i Flachkabel gelb I-1/2 Beschriftungsfeld I-2, AS-i PWR, O-3 Pneumatische Ausgänge O-3/O-4 Druckluft 1 [R] Handdruckknopf 1 für O-3 Handdruckknopf 2 für O-4

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie

Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie die Anschlüsse für Druckluftzufuhr 1 (P), pneumatische Ausgänge (O-3, O-4) und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzeitig den Schlauch heraus.

Mit den Handdruckknöpfen können Sie die pneumatischen Ausgänge in Betrieb setzen. Lassen Sie Druckluft in die AS-i AirBox strömen. Wenn Sie dann Handdruckknopf 1 drücken, wird der Ausgang O-3 angesteuert. Drücken Sie Handdruckknopf 2, wird der Ausgang O-4 angesteuert.

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften

• Getrennte Verlegung von

• Signal- und Busleitungen

• Potentialausgleichsleitern
• Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
  • Schädigung der AirBox
  • Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
Dateneingang I 4
Dateneingang II 2

Datenbit D0 D1 D2 D3
Ein-/Ausgänge	I-1	I-2	I-3/O-3	I-4/O-4
Buchse	I-1/2	I-1/2	I-3/4	I-3/4
Pin	4	2	4	2

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geölt ^1) oder ungeölt). Wurde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox finden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „Datenblatt-Suche“ die Artikelnummer Ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen“ erhalten Sie die zusätzlichen Produktinformationen.
