AC1244 - Alimentation électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique AS-i
Marque	IFM
Modèle	AC1244
Tension d'entrée	AC (valeurs sur l'appareil ou fiche technique)
Tension de sortie	≥ 28 V (AS-i OK), < 24 V (surcharge)
Fonctions principales	Alimentation des participants AS-i, découplage de données
Montage	Sur rail DIN (profilé), horizontal
Raccordement électrique	Bornes à vis, couple 0,5-0,6 Nm
Section de fil max	6 mm² (massif), 4 mm² (flexible avec embout)
Fusible externe requis	Oui, disjoncteur de protection côté AC
Indice de protection	IP20
Température ambiante	Environnement sec et fermé (armoire électrique)
Refroidissement	Par convection, respecter les espaces libres
Affichage LED	LED verte (AS-i ok) : allumée = tension ≥ 28 V, éteinte = surcharge
Entretien et nettoyage	Aucun entretien nécessaire, ne pas ouvrir le boîtier
Sécurité	Installation et mise en service par électricien qualifié uniquement
Réparabilité	Réparation uniquement par le fabricant
Homologations	Voir fiche technique sur www.ifm.com
Largeur de l'appareil	50 mm (standard) ou > 50 mm (selon variante)
Poids	Environ 0,4 kg (estimation)

FOIRE AUX QUESTIONS - AC1244 IFM

Comment monter l'IFM AC1244 sur un rail DIN ?

Inclinez l'appareil sur l'arête supérieure du rail DIN, puis pivotez-le vers le bas jusqu'à entendre un clic. Pour le démontage, poussez l'étrier de verrouillage vers le bas et basculez l'appareil.

Quelle est la tension de sortie normale de l'AC1244 ?

La tension de sortie AS-i est d'au moins 28 V en fonctionnement normal. Si elle descend en dessous de 24 V, la LED verte s'éteint, indiquant une surcharge.

Puis-je utiliser l'AC1244 dans un environnement humide ?

Non, l'appareil doit être monté dans un environnement sec et fermé, comme une armoire électrique. Son indice de protection IP20 ne le protège pas contre l'humidité.

Quel type de fusible externe est nécessaire ?

Un disjoncteur de protection doit être installé sur la tension d'entrée AC. Les valeurs exactes sont indiquées dans la fiche technique. Respectez les règlements nationaux.

Comment vérifier si l'AC1244 fonctionne correctement ?

La LED verte 'AS-i ok' doit être allumée en permanence. Si elle est éteinte, vérifiez la charge et les connexions, puis consultez la notice.

Puis-je réparer l'AC1244 moi-même ?

Non, toute intervention sur l'appareil est interdite et annule la garantie. Seul le fabricant est autorisé à le réparer. En cas de dysfonctionnement, contactez IFM.

Quelle est la section de fil maximale pour le raccordement ?

Pour les fils massifs : 0,2 à 6 mm² (24-10 AWG). Pour les fils flexibles avec embout : 0,2 à 4 mm².

Comment raccorder la borne Shield ?

Raccordez la borne Shield à la masse de l'installation pour améliorer l'immunité aux parasites symétriques des câbles AS-i. Cela n'affecte pas la symétrie du système.

L'AC1244 chauffe-t-il en fonctionnement ?

Oui, des températures élevées peuvent se produire sur la surface. Ne touchez pas l'appareil en fonctionnement et après mise hors tension. Laissez un espace libre pour le refroidissement par convection.

Où trouver la fiche technique complète ?

La fiche technique est disponible sur www.ifm.com. Recherchez 'AC1244' ou la série AC123x/AC124x dans la section Fiche technique.

MODE D'EMPLOI AC1244 IFM

1 Remarques préliminaires....3

1.1 Remarques sur ce document....3 1.2 Symboles utilisés....3 1.3 Avertissements utilisés....3

2 Consignes de sécurité....4

2.1 Général 4 2.2 Montage et raccordement électrique....4 2.3 Interventions sur l'appareil 4

3 Fonctionnement et caractéristiques....4 4 Montage....5

4.1 Position de montage de l'appareil 5 4.2 Fixer l'appareil sur le rail profilé DIN 6 4.3 Démonter l'appareil 6

5 Raccordement électrique....7

5.1 Sections transversales du fil 7 5.2 Fusible externe....7 5.3 Borne Shield 8

6 Éléments de service et d'indication....8 6.1 États LED....8 7 Fonctionnement....9 8 Données techniques....9

8.1 Fiches techniques 9

9 Maintenance, réparation et élimination....9 10 Homologations/normes 9

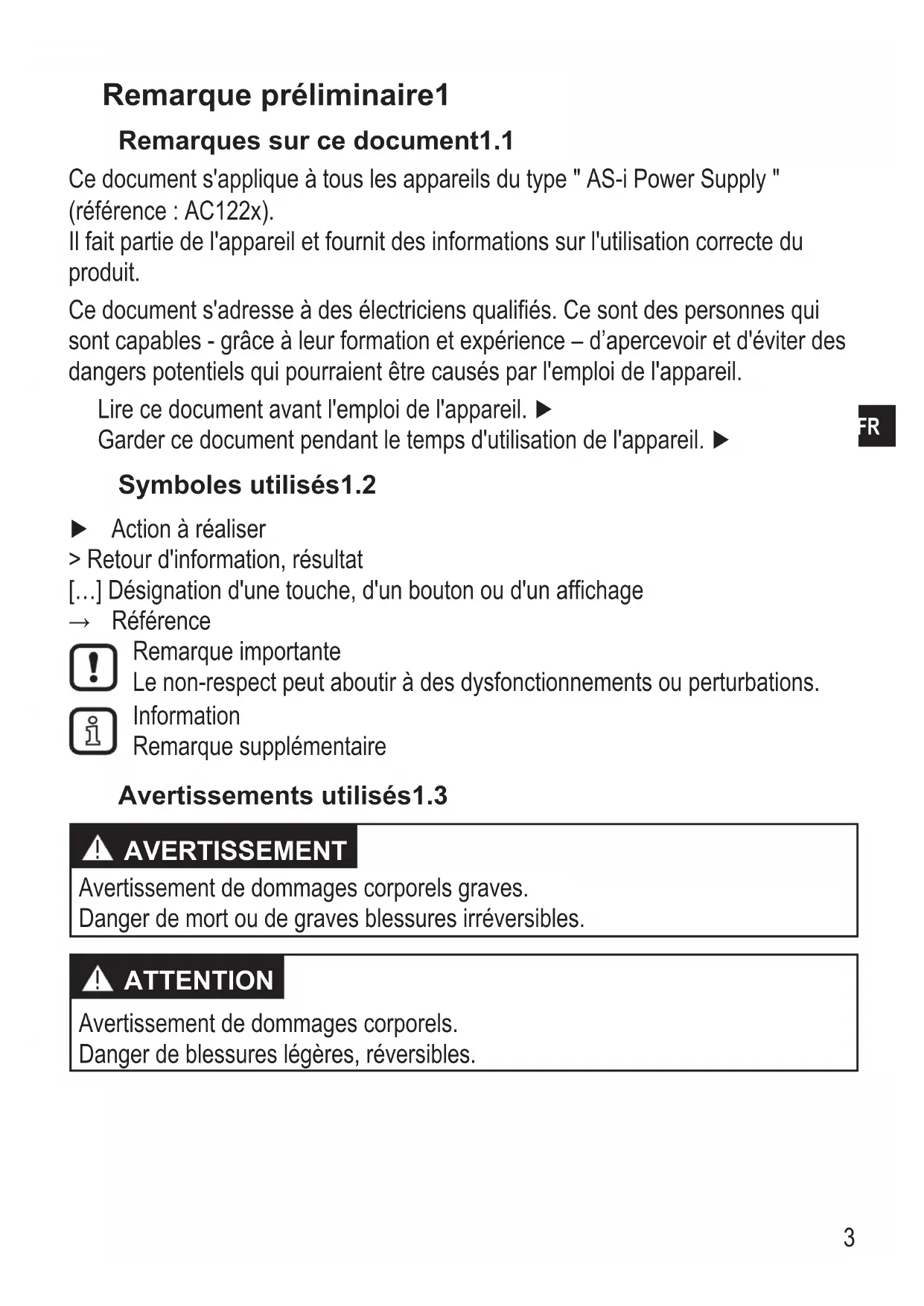

Remarques sur ce document 1.1

Ce document s'applique à tous les appareils du type " AS-i Power Supply " (référence : AC122x).

Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.

Ce document s'adresse à des électriciens qualifiés. Ce sont des personnes qui sont capables — grâce à leur formation et expérience — d'apercevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil.

Lire ce document avant l'emploi de l'appareil.

Garder ce document pendant le temps d'utilisation de l'appareil.

Symboles utilisés 1.2

▶ Action à réaliser

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

Avertissement

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

Attention

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

GÉNÉRAL2.1

Respecter les indications de cette notice.

Prendre en compte les avertissements sur le produit.

Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

Montage et raccordement électrique 2.2

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation.

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.

Interventions sur l'appareil 2.3

Des interventions sur l'appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie. Les interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations.

Ne pas ouvrir l'appareil.

Ne pas introduire des objets dans l'appareil.

Eviter la pénétration de corps étrangers métalliques.

Fonctionnement et CARACTÉRISTIQUES3

L'appareil alimente les participants AS-i et contient le découplage de données. Il doit être monté dans un environnement sec et fermé (p. ex. armoire électrique).

Prendre en compte les valeurs de connexion et les conditions environnantes permissibles → données imprimées sur l'appareil ou fiche technique.

Avertissement

Ne pas utiliser l'appareil dans des applications où un mauvais fonctionnement de l'appareil peut porter atteinte à la sécurité des personnes.

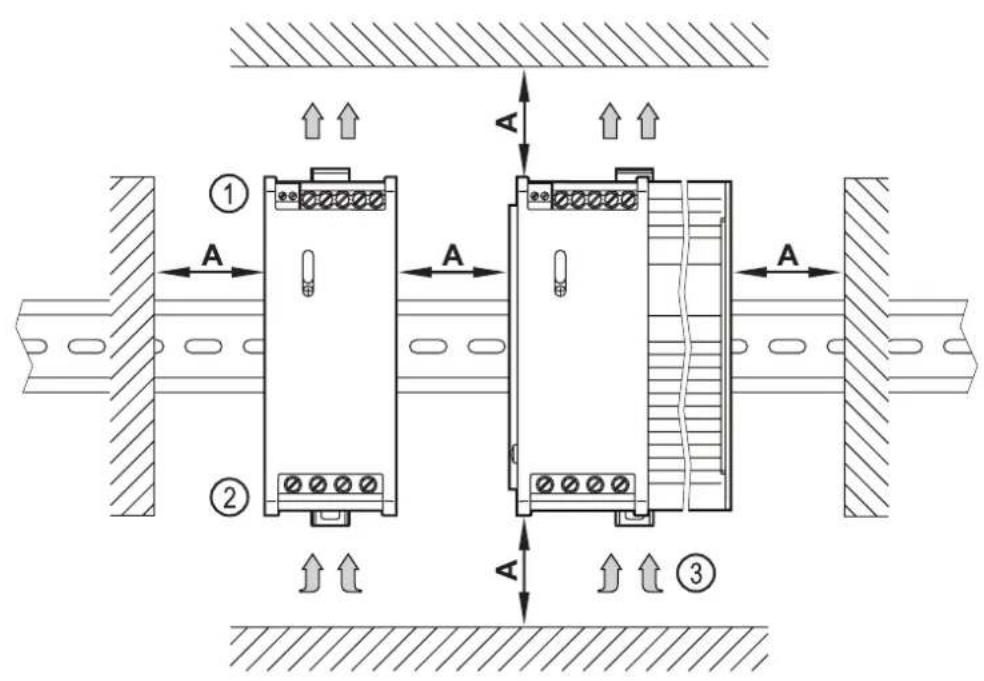

Position de montage de l'appareil 4.1

Tension de sortie AS-i en haut1:

Tension d'entrée AC en bas2:

Refroidissement par convection:

Espaces libres pour le refroidissement par convection

Monter le rail DIN horizontalement pour le logement de l'appareil.

▶ Respecter les espaces libres pour le refroidissement par convection (→ fiche technique).

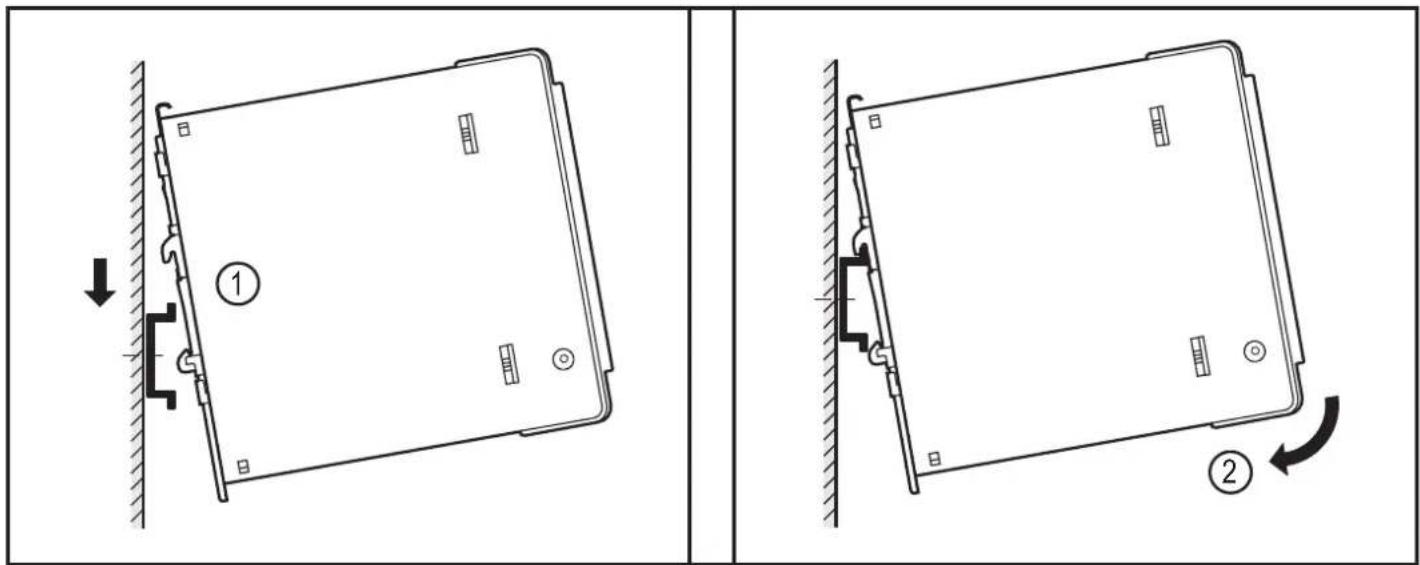

Fixer l'appareil sur le rail profilé din4.2

Incliner l'appareil et le positionner sur l'arête supérieure du rail DIN.1.

Pivoter l'appareil vers le bas et le verrouiller par pression.2.

On entend l'appareil s'encliqueter.

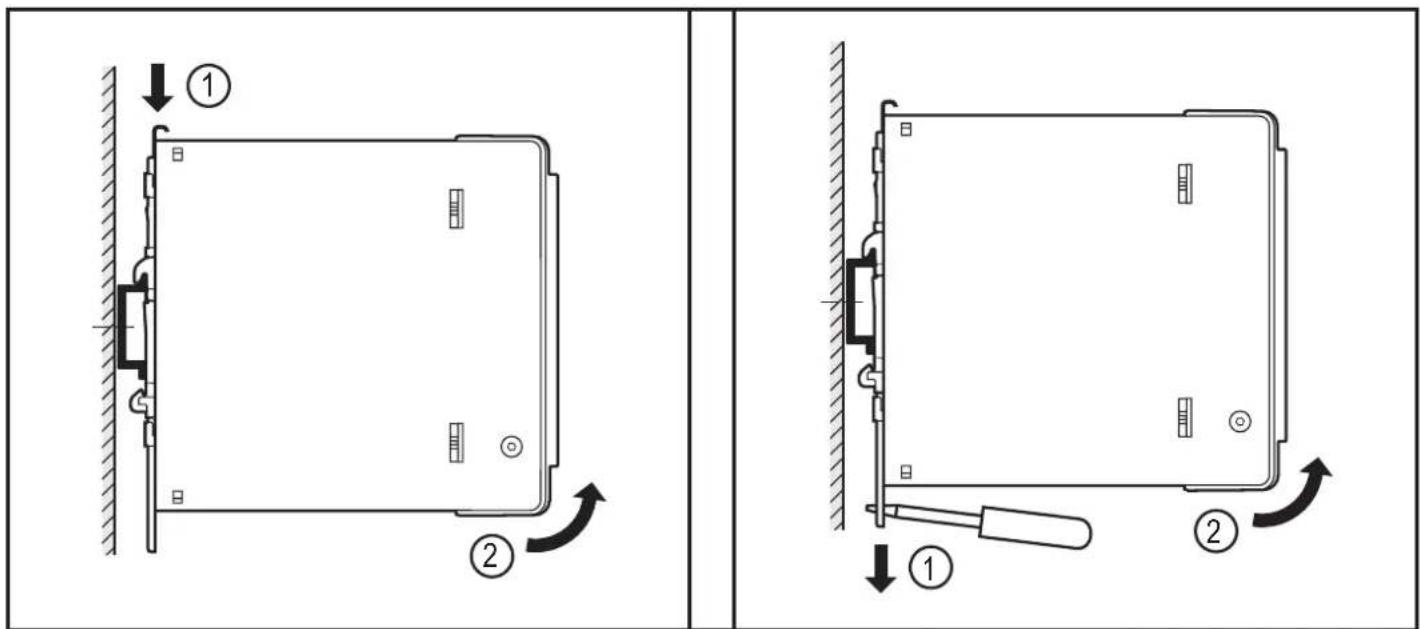

Démonter l'appareil 4.3

Pousser l'étrier de verrouillage vers le bas ou alternativement le tirer vers le bas à l'aide d'un tournevis.

Pivoter l'appareil vers le haut et l'éliminer du rail DIN.2.

Avertissement

Tensions dangereuses au contact. Un choc électrique est possible en cas de contact.

Mettre l'installation hors tension avant de manipuler l'appareil.

Protéger le système contre une remise sous tension non intentionnelle.

Sélectionner les câbles de raccordement selon la puissance connectée et les conditions environnantes.

Utiliser des embouts d'extrémité des fils pour des câbles de raccordement flexibles.

Avertissement

Faire attention lors de la manipulation de l'appareil sous tension. L'indice de protection IP 20 permet le contact avec des tensions dangereuses au contact.

L'appareil ne peut être manipulé que par un électricien qualifié.

Raccorder l'appareil selon le schéma de branchement.

Ne pas utiliser des bornes sans marquage.

Schéma de branchement → données imprimées sur l'appareil ou fiche technique Couple de serrage pour toutes les bornes 0,5...0,6 Nm

Sections transversales du fil 5.1

Références AC123x / AC124x
Raccordement AC, massif 0,2...6 mm	^2 (24...10 AWG)
Raccordement AC, flexible	0,2 (embout 0,25 m)...4 mm^2
Raccordement DC, massif	0,2...6 mm^2 (24...10 AWG)
Raccordement DC, flexible	0,2 (embout 0,25 m)...4 mm^2

5.2 Fusible externe

Protéger les fils de la tension d'entrée AC avec un disjoncteur de protection (données de la valeur du fusible → fiche technique).

▶ Prendre en compte les règlements nationaux.

Borne SHIELD5.3

Raccorder la borne Shield de l'appareil à la masse de l'installation pour permettre un fonctionnement symétrique du système AS-i par rapport à la masse de l'installation.

Immunité améliorée aux parasites symétriques des câbles AS-i. >

Aucun changement de la symétrie du système AS-i. >

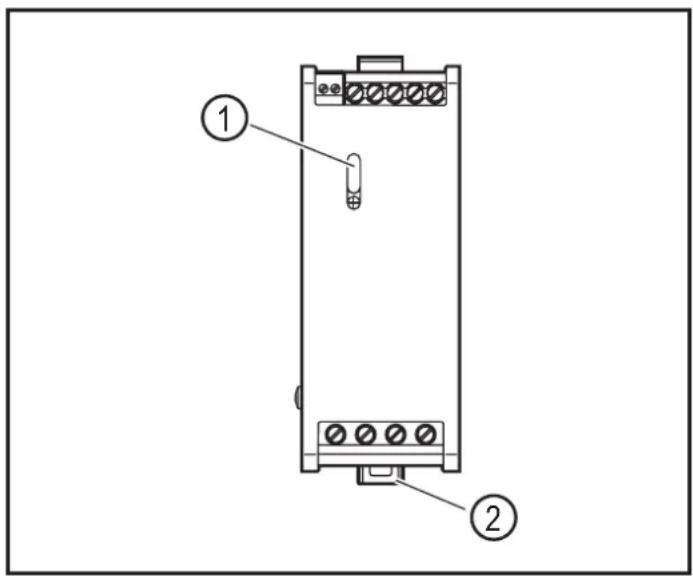

Éléments de service et d'indication6

largeur de l'appareil 50 mm largeur de l'appareil > 50 mm

LED verte tension de sortie AS-i (AS-i ok)1:

Étrier de verrouillage2:

Etats LED6.1

LED verte (AS-i ok) Mode de fonctionnement Tension de sortie AS-i
allumée	mode de fonctionnement normal	≥ 28 V
éteinte surcharge	< 24 V

Attention

En raison de l'échauffement interne, de hautes températures peuvent se produire sur la surface de l'appareil. Des brûlures peuvent se produire.

Ne pas toucher l'appareil en fonctionnement et immédiatement après la mise hors tension.

Fiches techniques 8.1

Des fiches techniques sont disponibles à :

www.ifm.com → Fiche technique : AC123x / AC124x

Maintenance, réparation et ÉLIMINATION9

L'appareil ne nécessite aucun entretien et ne contient pas de composants à maintenir par l'utilisateur.

Avertissement

Les interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations. L'appareil ne doit être réparé que par le fabricant.

Ne pas ouvrir le boîtier.

En cas de mauvais fonctionnement de l'appareil ou en cas de doute, contacter le fabricant.

Assurer une élimination écologique de l'appareil selon les règlements nationaux en vigueur.

HOMOLOGATIONS/NORMES10

Normes d'essai et réglementations → fiche technique.

La Déclaration de Conformité CE et les homologations sont disponibles à : www.ifm.com → Fiche technique : → AC123x / AC124x → Homologations
