Type de produit	Disjoncteur électronique (coupe-circuits)
Marque	IFM
Modèle	DF2520
Tension nominale	24 V DC
Tension d'entrée	18 à 30 V DC (TBTS/TBTP)
Courant nominal	Réglable de 1 à 10 A
Nombre de voies	1
Courant Fail Safe	16 A
Montage	Rail DIN TH35 (EN 60715)
Largeur de l'appareil	12,5 mm
Température ambiante	-25 à 60 °C
Température de stockage	-40 à 70 °C
Indice de protection	IP30 (partie installée) / IP20 (partie avant)
Type de raccordement	Bornes push-in
Fonctions de protection	Protection contre surcharge et court-circuit
Indication d'état	LED (verte, orange, rouge)
Réglage du courant nominal	Par bouton ON/OFF/reset
Élément Fail Safe	Intégré (fusible interne)
Entretien	Aucun entretien nécessaire
Nettoyage	Chiffon microfibre sec, appareil hors tension
Réparabilité	Réparation uniquement par le fabricant

FOIRE AUX QUESTIONS - DF2520 IFM

Comment régler le courant nominal du DF2520 ?

Appuyez sur le bouton ON/OFF/reset de la voie pendant au moins 5 secondes. La LED clignote en vert (jusqu'à 10 fois). Relâchez lorsque le nombre de clignotements correspond à la valeur souhaitée (ex: 3 clignotements = 3 A). La LED passe ensuite en fonctionnement normal.

Comment vérifier le courant nominal réglé ?

Appuyez sur le bouton ON/OFF/reset pendant 2 à 5 secondes. La LED clignote en rouge une fois, puis en orange (le nombre de clignotements orange indique le courant en ampères). L'affichage se répète 5 fois avant de revenir à l'état normal.

Que faire en cas de déclenchement (LED rouge) ?

Une LED rouge allumée indique un déclenchement par court-circuit ou surcharge. Avant de remettre sous tension, éliminez la cause du défaut. Appuyez sur le bouton ON/OFF/reset pour réinitialiser la voie.

Quelle est la signification des différentes couleurs de la LED ?

La LED peut être : éteinte (pas d'alimentation ou voie désactivée), verte (voie activée normale), verte/orange clignotante (seuil d'avertissement atteint), orange (surcharge jusqu'à désactivation), rouge (déclenchement par défaut).

Quelle est la température ambiante maximale autorisée ?

La température ambiante peut aller de -25 °C à +60 °C. Au-delà de 40 °C, un facteur de température réduit le courant permanent maximal (ex: 0,95 à 40 °C, 0,90 à 50 °C, 0,85 à 60 °C).

Comment monter le DF2520 sur rail DIN ?

Le montage s'effectue sur un rail DIN TH35 (selon EN 60715). Positionnez l'appareil sur le rail et abaissez le levier de contact pour le verrouiller. Assurez-vous que l'appareil n'est pas endommagé avant installation.

Comment raccorder les câbles électriques au DF2520 ?

Utilisez des bornes push-in. Dénudez le fil sur 8 à 10 mm (max 2,5 mm² pour les sorties). Insérez le fil directement. Pour déconnecter, enfoncez le poussoir orange à l'aide d'un tournevis micro de 2 mm.

Qu'est-ce que l'élément Fail Safe ?

L'élément Fail Safe est un fusible interne intégré qui protège le circuit même en cas de défaillance de l'électronique. Il est dimensionné pour le courant nominal du module (16 A pour le DF2520). Il ne se réarme pas automatiquement après un défaut grave.

Comment nettoyer le DF2520 ?

Mettez l'appareil hors tension avant tout nettoyage. Utilisez un chiffon en microfibre doux, sec et non traité chimiquement pour enlever les salissures.

Puis-je réparer moi-même le DF2520 ?

Non, l'appareil ne doit être réparé que par le fabricant. Toute tentative de réparation non autorisée peut compromettre la sécurité et annuler la garantie. En cas de défaut, contactez le service après-vente IFM.

MODE D'EMPLOI DF2520 IFM

Notice d'utilisation

Disjoncteurs électroniques, standard pour le circuit secondaire 24 V DC

DF11xx

DF12xx

DF25xx

Contenu

1 Remarques préliminaires 3 1.1 Symboles utilisés 3 2 Consignes de sécurité 4 3 Usage prévu 5 4 Fonctionnement 6 4.1 Facteur de température / hauteur du courant permanent 6 4.2 Elément Fail Safe 6 5 Montage 7 6 Raccordement électrique 8 6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel 8 7 Eléments de service et d'indication 9 7.1 Modules de protection DF12xx 9 7.2 Vérification du courant nominal réglé 9 7.3 Réglage du courant nominal 9 8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Les appareils sont uniquement destinés à l'utilisation sur une très basse tension de sécurité de 24 V DC.
• Une connexion à une tension plus haute et/ou une tension sans séparation sûre peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
• Pour le module d'alimentation, utiliser uniquement les modules de protection prévus.
• Positionner les appareils et abaisser les leviers de contact hors tension.
• Après le déclenchement d'un module de protection et avant la remise sous tension, éliminer la cause du déclenchement (court-circuit ou surcharge).
• Avant l'installation, s'assurer que les appareils ne sont pas endommagés. Des appareils défectueux ne doivent pas être utilisés.
• N'alimenter les appareils en énergie qu'après une installation appropriée.

3 Usage prévu

Protection électronique contre la surcharge en courant pour alimentations à découpage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retour/modules de potentiels.

4 Fonctionnement

Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs réglables et intègrent un élément Fail Safe (fusible interne).

			DF1100	DF1208	DF1210	DF1212	DF1214	DF1216	DF1220	DF2520	DF2524
Module d'alimentation • —
Module de protection — •
Interface — — IO-Link
Nombre max. de modules de protection par module d'alimentation			—		10
	Données électriques
Tension d'entrée [V] 18 à 30 DC (TBTS/TBTP)
Tension nominale [V] 24 DC
NEC classe 2			—	—	—	•	•	—	—	•	•
Courant d'entrée (= courant total max.)		[A]	40 —
Nombre de voies			—	1			2
Courant nominal IN		[A]		8	10	2	4	6	1 à 10	1 à 10	1 à 4
Fail Safe IN		[A]		8	10	2	4	6,3	16	16	4
	Données mécaniques
Montage				rail DIN TH35 (selon EN 60715)
Largeur de l'appareil		[mm]		12,5
Température ambiante		[°C]		-25 à 60
Température de stockage [°C]				-40 à 70
Indice de protection → Montage				IP 30 (partie installée)IP 20 (partie avant)
	Raccordement électrique
Type				bornes push-in, levier de contact/listeau de contact
	• = applicable

4.1 Facteur de température / hauteur du courant permanent

La courbe caractéristique temps/courant dépend de la température ambiante. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.

Température ambiante [°C]	0	10	23	40	50	60
Facteur de température	1	1	1	0,95	0,90	0,85

En cas de montage en série, le courant nominal de l'appareil ne peut être que 80 % au maximum ou doit être surdimensionné. En cas d'une température élevée, le seuil d'avertissement du courant de charge "seuil d'avertissement typ. 0,8 x I _N" est réduit par le facteur de température.

Comme protection supplémentaire du circuit de courant de charge, les modules de protection intègrent un élément Fail Safe (fusible interne). L'élément Fail Safe est conçu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de câbles correspondantes.

5 Montage

Monter les appareils sur un rail 35 mm.

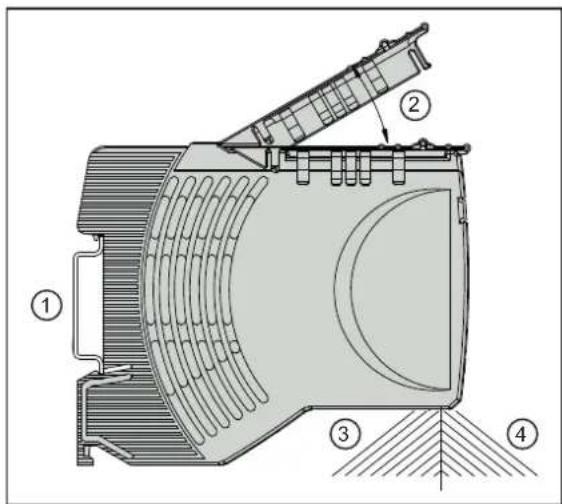

1 : Rail 2 : Levier de contact 3 : Partie installée 4 : Partie avant

Fig. 1: Exemple module de protection DF12xx

6 Raccordement électrique

Dimensionner les câbles en fonction du courant d'entrée et de sortie. Insérer les fils directement dans les bornes selon l'étiquette de l'appareil.

Référence Bornes Potentiel Section [mm2]				Longueur à dénuder [mm]
DF11xx 24 V DC	alimentation 0,5...10 18
	0 V 0,14...2,5 8...10
	13-14 normalement ouvert	0,14...2,5 8...10
DF12xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10

Pour déconnecter, appuyer sur le poussoir orange à l'aide d'un outil approprié.

Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.

Dès que le module d'alimentation est alimenté en tension, l'appareil ferme les contacts sur les bornes 13 et 14. En cas de défaut sur au moins une des voies connectées, l'appareil rouvre les contacts.

6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel

Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.

Afin d'éviter que des modules en aval soient mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retour (DF3210) peut être utilisé pour assurer que les modules correspondants continuent à être alimentés en tension.

Un module de potentiel LOAD (DF320x) est utilisé pour étendre les sorties des disjoncteurs +24 V DC à d'autres connexions.

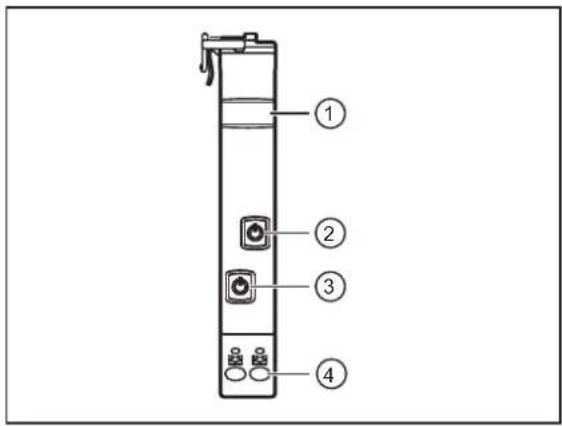

7 Éléments de service et d'indication

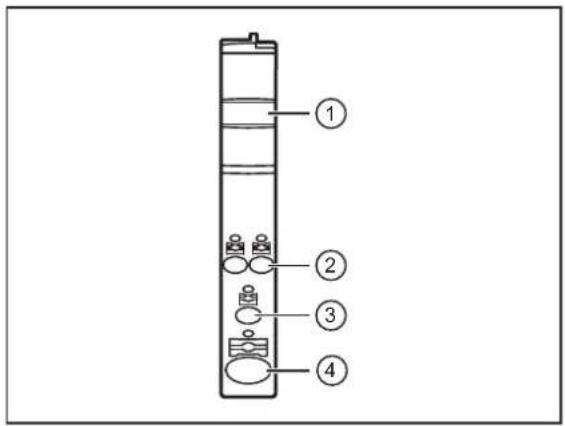

Fig. 2: Exemple module d'alimentation DF11xx

7.1 Modules de protection DF12XX

Les différents états de fonctionnement des modules de protection sont indiqués par la LED d'état.

LED d'état Etat de fonctionnement		Etat sortie de charge
— éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton			désactivée
verte allumée Voie activée, aucune erreur activée
verte / orange clignotante Seuil d'avertissement du courant de charge atteint activée
orange allumée Surcharge ou court-circuit jusqu'à la désactivation activée
rouge allumée Déclenchement par court-circuit ou surcharge désactivée

Tab. 1: LED d'état modules de protection DF12xx

7.2 Vérification du courant nominal réglé

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant 2 à 5 secondes. ▶ La LED d'état de la voie sélectionnée clignote en rouge 1 x. La LED d'état clignote en orange rapidement pour afficher le courant nominal réglé puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal réglé en ampères (clignotement en orange 1 x = 1 A; clignotement en orange 2 x = 2 A; etc.). ▷ Le courant nominal réglé est ainsi affiché 5 x. Ensuite l'affichage passe en état de fonctionnement actuel.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pour quitter le mode de vérification tout de suite.

7.3 Réglage du courant nominal

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant au moins 5 secondes.

La LED d'état de la voie sélectionnée clignote en rouge 1 x. La LED d'état clignote lentement en vert, maximum 10 x, ensuite 1 x en rouge.

Appuyer sur le bouton ON/OFF/reset de cette voie si la LED signale la valeur souhaitée du courant nominal (après le premier clignotement en vert = 1 A ; après le deuxième clignotement en vert = 2 A ; etc.).

▷ Le courant nominal souhaité est réglé pour cette voie.

▷ L'affichage passe en état de fonctionnement actuel.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
