DF2524 - Coupe-circuits IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur électronique (coupe-circuits)
Marque	IFM
Modèle	DF2524
Tension d'entrée	18 à 30 V DC (TBTS/TBTP)
Tension nominale	24 V DC
Courant nominal	1 à 4 A (réglable)
Nombre de voies	1
Fail Safe (fusible interne)	4 A
Montage	Rail DIN TH35 (selon EN 60715)
Largeur de l'appareil	12,5 mm
Température ambiante	-25 à 60 °C
Température de stockage	-40 à 70 °C
Indice de protection	IP 30 (partie installée) / IP 20 (partie avant)
Raccordement électrique	Bornes push-in, levier de contact / listeau de contact
Section de câble (entrée)	0,5...10 mm² (alimentation)
Section de câble (sortie)	0,14...2,5 mm²
Interface de communication	IO-Link (L+, C/Q, L-)
Fonctions de protection	Protection contre les surcharges et courts-circuits, élément Fail Safe intégré
Affichage d'état	LED d'état (verte, orange, rouge) par voie
Entretien	Aucun entretien nécessaire
Nettoyage	Hors tension, chiffon microfibre doux, sec et non traité chimiquement
Réparation	Uniquement par le fabricant
Élimination	Écologique selon les règlements nationaux en vigueur
Sécurité	Utilisation uniquement en TBTS/TBTP 24 V DC, personnel qualifié

FOIRE AUX QUESTIONS - DF2524 IFM

Quelle est la tension d'alimentation du DF2524 ?

Le DF2524 fonctionne avec une tension d'entrée de 18 à 30 V DC en très basse tension de sécurité (TBTS/TBTP), avec une tension nominale de 24 V DC.

Comment régler le courant nominal sur le DF2524 ?

Le courant nominal est réglable de 1 à 4 A via l'interface IO-Link à l'aide d'un logiciel de paramétrage approprié.

Que faire si la LED est rouge allumée ?

Une LED rouge allumée indique un déclenchement par court-circuit ou surcharge. Il faut éliminer la cause du défaut, puis appuyer sur le bouton ON/OFF/reset pour réinitialiser la voie.

Comment monter le DF2524 sur un rail DIN ?

L'appareil se monte sur un rail DIN TH35 selon EN 60715. Il suffit de clips le module sur le rail en utilisant le levier de contact.

Le DF2524 peut-il être utilisé sans maître IO-Link ?

Oui, l'appareil peut fonctionner de manière autonome sans maître IO-Link. Dans ce cas, le module d'alimentation transmet les paramètres aux modules de protection raccordés.

Quelle est la largeur du DF2524 ?

La largeur de l'appareil est de 12,5 mm, ce qui permet un montage compact sur rail DIN.

Comment vérifier le courant nominal réglé sur le DF2524 ?

Appuyez sur le bouton ON/OFF/reset de la voie pendant 2 à 5 secondes. La LED clignotera en orange un nombre de fois correspondant au courant nominal (ex: 2 clignotements = 2 A).

Quels types de câbles utiliser pour le raccordement ?

Utilisez des câbles de section appropriée : pour l'alimentation 0,5 à 10 mm², pour les sorties 0,14 à 2,5 mm², et pour l'IO-Link 0,25 à 0,5 mm². Les bornes sont de type push-in.

Que signifie une LED orange allumée ?

Une LED orange allumée indique une surcharge ou un court-circuit encore actif. La sortie de charge est encore activée mais le seuil de déclenchement est proche. Il faut résoudre le problème rapidement.

Comment nettoyer le DF2524 ?

Mettez l'appareil hors tension, puis nettoyez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

MODE D'EMPLOI DF2524 IFM

Notice d'utilisation

Disjoncteurs électroniques, IO-Link

pour le circuit secondaire 24 V DC

DF21xx

DF22xx

DF25xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Fonctionnement 6

4.1 Facteur de température / hauteur du courant permanent 6
4.2 Elément Fail Safe 6
4.3 IO-Link 7

5 Montage 8

6 Raccordement électrique 9

6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel ..... 9

7 Eléments de service et d'indication 10

7.1 Modules d'alimentation DF21xx 10

7.1.1 Fonctionnement sans erreur 10
7.1.2 Fonctionnement indépendant 10
7.1.3 Erreur non critique.... 11
7.1.4 Erreur critique 11
7.1.5 Démarrage du système.... 11
7.2 Modules de protection DF22xx 11
7.3 Vérification du courant nominal réglé 11
7.4 Réglage du courant nominal 12

8 Maintenance, réparation et élimination 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Les appareils sont uniquement destinés à l'utilisation sur une très basse tension de sécurité de 24 V DC.
• Une connexion à une tension plus haute et/ou une tension sans séparation sûre peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
• Pour le module d'alimentation utiliser uniquement les modules de protection prévus.
• Positionner les appareils et abaisser les leviers de contact hors tension.
• Après le déclenchement d'un module de protection et avant la remise sous tension éliminer la cause du déclenchement (court-circuit ou surcharge).
• Avant l'installation s'assurer que les appareils ne sont pas endommagés. Des appareils défectueux ne doivent pas être utilisés.
• N'alimenter les appareils en énergie qu'après une installation appropriée.

3 Usage prévu

Protection électronique contre la surcharge en courant pour alimentations à découpage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retour/modules de potentiels.

4 Fonctionnement

Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs réglables et intègrent un élément Fail Safe (fusible interne).

			DF210x	DF2208	DF2210	DF2212	DF2214	DF2216	DF2220	DF2520	DF2524
Module d'alimentation • —
Module de protection — •
Interface IO-Link
Nombre max. de modules de protection par module d'alimentation			— 16 8
	Données électriques
Tension d'entrée [V] 18 à 30 DC (TBTS/TBTP)
Tension nominale [V] 24 DC
NEC classe 2 — — — • •		— —	— •
Courant d'entrée (= courant total max.)		[A]	40		—
Nombre de voies			—	1			2
Courant nominal IN		[A]		8	10	2	4	6	1 à 10	1 à 10	1 à 4
Fail Safe IN		[A]		8	10	2	4	6,3	16	16	4
	Données mécaniques
Montage				rail DIN TH35 (selon EN 60715)
Largeur de l'appareil		[mm]		12,5
Température ambiante		[°C]		-25 à 60
Température de stockage		[°C]		-40 à 70
Indice de protection → Montage				IP 30 (partie installée)IP 20 (partie avant)
	Raccordement électrique
Type				bornes push-in, levier de contact/listeau de contact
	• = applicable

4.1 Facteur de température / hauteur du courant permanent

La courbe caractéristique temps/courant dépend de la température ambiante. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.

Température ambiante [°C]	0	10	23	40	50	60
Facteur de température	1	1	1	0,95	0,90	0,85

En cas de montage en série, le courant nominal de l'appareil ne peut être que 80 % au maximum ou doit être surdimensionné. En cas d'une température élevée, le seuil d'avertissement du courant de charge "seuil d'avertissement typ. 0,8 x I _N " est réduit par le facteur de température.

Comme protection supplémentaire du circuit de courant de charge, les modules de protection intègrent un élément Fail Safe (fusible interne). L'élément Fail Safe est conçu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de câbles correspondantes.

4.3 IO-Link

Le seuil d'avertissement du courant de charge peut être paramétré via l'interface IO-Link afin de générer un message d'alarme optique ainsi qu'un message d'alarme via IO-Link en cas d'une utilisation entre 50 et 100 %.

Les appareils IO-Link peuvent également être utilisés comme appareil autonome sans maître IO-Link.

Fonctions étendues du module d'alimentation DF2101 via IO-Link :

• Fonction valeurs min. / max. des valeurs de courant et de tension mesurées pour chaque voie pendant une période paramétrable
• Fonction valeur moyenne des valeurs de courant et de tension mesurées pour chaque voie pendant une période paramétrable
• Mise sous tension permanente de voies individuelles afin d'ignorer l'échange cyclique de données (par ex. pour garantir l'alimentation en tension des appareils importants). La fonction de protection reste activée.

Les IODD nécessaires pour la configuration d'un appareil IO-Link ainsi que des informations détaillées concernant les outils de paramétrage, la structure des données process, des informations de diagnostic et les adresses des paramètres sont disponibles sur www.ifm.com/fr/io-link.

5 Montage

Monter les appareils sur un rail 35 mm.

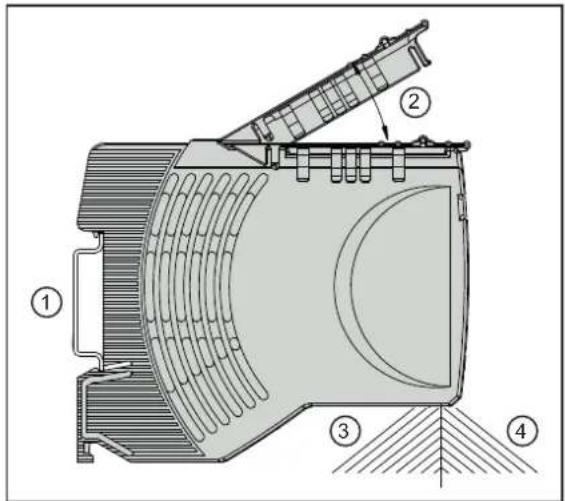

Fig. 1: Exemple module de protection DF22xx

1 : Rail
2 : Levier de contact
3 : Partie installée
4 : Partie avant

6 Raccordement électrique

Dimensionner les câbles en fonction du courant d'entrée et de sortie.
Insérer les fils directement dans les bornes selon l'étiquette de l'appareil.

Référence Bornes Potentiel Section [mm2]				Longueur à dénuder [mm]
DF21xx 24 V DC	alimentation 0,5...10 18
	0 V 0,14...2,5 8...10
	L+, C/Q, L- IO-Link 0,25...0,5 6
DF22xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10

Pour déconnecter appuyer sur le poussoir orange à l'aide d'un outil approprié.

Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.

6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel

Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.

Afin d'éviter que des modules en aval soit mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retour (DF3210) peut être utilisé pour assurer que les modules correspondants continuent à être alimentés en tension.

Un module de potentiel LOAD (DF320x) est utilisé pour étendre les sorties des disjoncteurs +24 V DC à d'autres connexions.

7 Eléments de service et d'indication

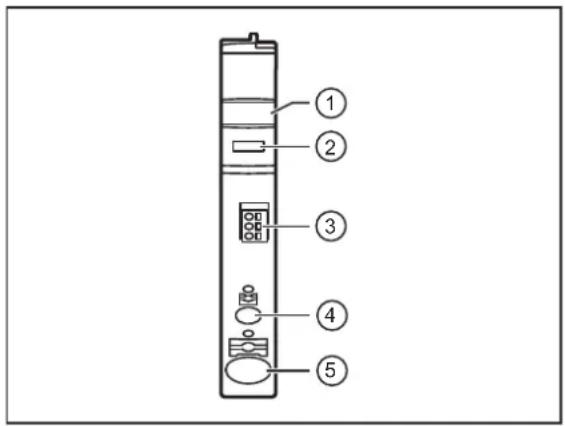

Fig. 2: Exemple module d'alimentation DF21xx

1 : Etiquette
2 : LED d'état
3 : Bornes push-in IO-Link
4 : Borne push-in 0 V
5 : Borne push-in 24 V DC

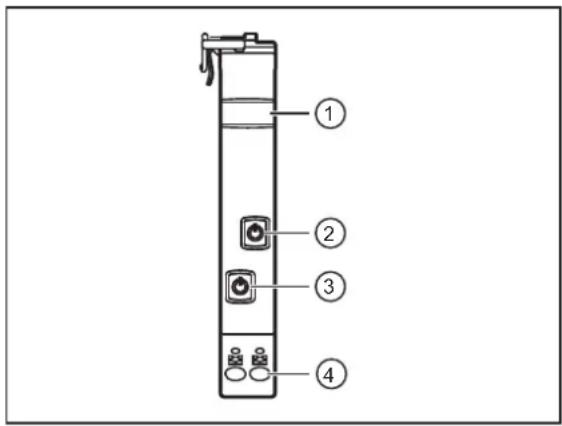

1 : Etiquette
2 : Bouton ON/OFF/reset et LED d'état (voie 2)
3 : Bouton ON/OFF/reset et LED d'état (voie 1)
4 : Bornes push-in sorties 1/2

7.1 Modules d'alimentation DF21xx

Les différents états de fonctionnement des modules de protection sont indiqués par la LED d'état.

LED d'état Etat de fonctionnement Communication IO-Link
— éteinte Aucune tension d'alimentation non
verte allumée		Fonctionnement sans erreur ( ☐ 10)	oui
	clignotante	Fonctionnement indépendant ( ☐ 10)	non
orange allumée		Erreur non critique ( ☐ 11)	oui
	clignotante non
rouge allumée		Erreur critique ( ☐ 11)	non
	clignotante	Démarrage du système ( ☐ 11)	non

Tab. 1: LED d'état modules d'alimentation DF21xx

7.1.1 Fonctionnement sans erreur

Aucune erreur n'existe, l'appareil est raccordé au maître IO-Link.

7.1.2 Fonctionnement indépendant

Aucune connexion au maître IO-Link. Sans connexion au maître IO-Link après la mise sous tension, le module d'alimentation transmet les données de paramètres aux modules de protection raccordés. Le comportement des modules de protection raccordés est défini via la configuration du module d'alimentation. Ou l'état des modules de protection reste inchangé (FREEZE) ou les modules de protection sont désactivés (UNFREEZE). Si la connexion au maître IO-Link est rétablie et aucune erreur n'est présente, l'appareil passe au mode de fonctionnement "fonctionnement sans erreur".

7.1.3 Erreur non critique

Des données de configuration valables ne sont pas disponibles. Les modules de protection raccordés restent désactivés. Un échange cyclique de données n'est pas possible, un échange acyclique de données est possible avec restriction. Après avoir reçu des données de configuration et de paramètres valables, l'appareil quitte ce mode de fonctionnement.

7.1.4 Erreur critique

Lors de l'initialisation, une erreur est constatée ou une erreur critique se produit. Une communication avec le maître IO-Link n'est pas possible. Les modules de protection raccordés sont et restent désactivés.

▶ Redémarrer l'appareil.

7.1.5 Démarrage du système

A la mise sous tension, le module d'alimentation est initialisé. Pendant ce temps, aucune communication avec le maître IO-Link n'est possible.

7.2 Modules de protection DF22xx

Les différents états de fonctionnement des modules de protection sont indiqués par la LED d'état.

LED d'état Etat de fonctionnement		Etat sortie de charge
— éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton			désactivée
verte allumée Voie activée par bouton et IO-Link, aucune erreur activée
verte / orange clignotante Seuil d'avertissement du courant de charge atteint activée
orange allumée Surcharge ou court-circuit jusqu'à la désactivation activée
			Voie activée par bouton et désactivée par IO-Link désactivée
rouge allumée Déclenchement par court-circuit ou surcharge désactivée

Tab. 2: LED d'état modules de protection DF22xx

7.3 Vérification du courant nominal réglé

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant 2 à 5 secondes.
▶ La LED d'état de la voie sélectionnée clignote en rouge 1 x.
La LED d'état clignote en orange rapidement pour afficher le courant nominal réglé puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal réglé en ampères (clignotement en orange 1 x = 1 A ; clignotement en orange 2 x = 2 A ; etc.).
▷ Le courant nominal réglé est ainsi affiché 5 x. Ensuite l'affichage passe en état de fonctionnement actuel.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pour quitter le mode de vérification tout de suite.

7.4 Réglage du courant nominal

Seulement pour les modules de protection avec courant nominal réglable.

Régler le courant nominal par IO-Link avec un logiciel de paramétrage correspondant.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
