Type de produit	Disjoncteur électronique (coupe-circuit) pour circuit secondaire 24 V DC
Marque	IFM
Modèle	DF1100
Tension nominale	24 V DC
Tension d'entrée	18…30 V DC (TBTS/TBTP)
Courant nominal	8 A (fixe)
Nombre de voies	1
Type de montage	Rail DIN TH35 (35 mm) selon EN 60715
Largeur de l'appareil	12,5 mm
Température ambiante	-25…60 °C
Température de stockage	-40…70 °C
Indice de protection	IP30 (partie installée) / IP20 (partie avant)
Raccordement électrique	Bornes push-in, levier de contact/listeau de contact
Fonctions de protection	Protection contre les surcharges et les courts-circuits
Élément Fail Safe	Fusible interne de 8 A
Indication d'état	LED d'état (verte, orange, rouge) pour signaler le fonctionnement et les défauts
Seuil d'avertissement de courant	Typ. 0,8 x I_N (réduit par facteur de température)
Maintenance	Aucune maintenance requise
Nettoyage	Mettre hors tension, nettoyer avec un chiffon en microfibre doux, sec et non traité chimiquement
Réparation	Uniquement par le fabricant
Sécurité	Utiliser uniquement sur une très basse tension de sécurité de 24 V DC ; montage et raccordement par personnel qualifié
Accessoires compatibles	Modules d'alimentation (DF11xx), modules de tension de retour (DF3210), modules de potentiel (DF320x)
Informations complémentaires	Notice complète disponible sur www.ifm.com via code QR sur l'appareil

FOIRE AUX QUESTIONS - DF1100 IFM

Comment installer le DF1100 sur le rail DIN ?

Montez l'appareil sur un rail DIN TH35 (35 mm) selon EN 60715. Assurez-vous que le levier de contact est en position ouverte avant l'installation. Poussez le module sur le rail jusqu'à ce qu'il s'enclenche.

Que faire si la LED est rouge ?

Une LED rouge indique un déclenchement par court-circuit ou surcharge. Mettez l'appareil hors tension, éliminez la cause du défaut, puis réenclenchez le module à l'aide du bouton ON/OFF/reset.

Puis-je régler le courant nominal sur le DF1100 ?

Non, le modèle DF1100 a un courant nominal fixe de 8 A. Seuls les modules de protection avec courant réglable (ex. DF1212) permettent le réglage via le bouton ON/OFF/reset.

Quels types de câbles utiliser pour le raccordement ?

Utilisez des câbles avec une section adaptée au courant. Pour l'alimentation (bornes 24 V DC et 0 V), section de 0,5...10 mm² (longueur à dénuder 18 mm). Pour les sorties et contacts, section de 0,14...2,5 mm² (longueur à dénuder 8...10 mm). Insérez les fils directement dans les bornes push-in.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Enlevez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement. N'utilisez pas de produits nettoyants ou de liquides.

Que faire en cas de déclenchement du module ?

Après un déclenchement, la LED devient rouge et la sortie est désactivée. Avant de remettre sous tension, éliminez la cause du déclenchement (court-circuit ou surcharge). Pour réinitialiser, appuyez brièvement sur le bouton ON/OFF/reset de la voie concernée.

Quelle est la température de fonctionnement autorisée ?

La température ambiante de fonctionnement est de -25 à 60 °C. La température de stockage est de -40 à 70 °C. Le courant nominal doit être multiplié par un facteur de température au-dessus de 40 °C (0,95 à 40 °C, 0,90 à 50 °C, 0,85 à 60 °C).

Combien de modules de protection puis-je connecter à un module d'alimentation ?

Le nombre maximum de modules de protection par module d'alimentation est de 10. Le courant d'entrée total ne doit pas dépasser 40 A.

Où puis-je télécharger la notice complète ?

La notice complète est disponible sur le site www.ifm.com. Vous pouvez également scanner le code QR présent sur l'appareil ou l'emballage pour y accéder directement.

Le DF1100 est-il réparable par l'utilisateur ?

Non, l'appareil ne doit être réparé que par le fabricant. Toute ouverture ou modification non autorisée entraîne l'annulation de la garantie.

MODE D'EMPLOI DF1100 IFM

Notice d'utilisation

Disjoncteurs électroniques, standard pour le circuit secondaire 24 V DC

DF11xx

DF12xx

DF25xx

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctionnement 6
4.1 Facteur de température / hauteur du courant permanent 6
4.2 Elément Fail Safe 6
5 Montage 7
6 Raccordement électrique 8
6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel ..... 8
7 Eléments de service et d'indication 9
7.1 Modules de protection DF12xx 9
7.2 Vérification du courant nominal réglé 9
7.3 Réglage du courant nominal 10
8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Les appareils sont uniquement destinés à l'utilisation sur une très basse tension de sécurité de 24 V DC.
• Une connexion à une tension plus haute et/ou une tension sans séparation sûre peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
• Pour le module d'alimentation utiliser uniquement les modules de protection prévus.
• Positionner les appareils et abaisser les leviers de contact hors tension.
• Après le déclenchement d'un module de protection et avant la remise sous tension éliminer la cause du déclenchement (court-circuit ou surcharge).
• Avant l'installation s'assurer que les appareils ne sont pas endommagés. Des appareils défectueux ne doivent pas être utilisés.
• N'alimenter les appareils en énergie qu'après une installation appropriée.

3 Usage prévu

Protection électronique contre la surcharge en courant pour alimentations à découpage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retour/modules de potentiels.

FR

4 Fonctionnement

Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs réglables et intègrent un élément Fail Safe (fusible interne).

		DF1100	DF1208	DF1210	DF1212	DF1214	DF1216	DF1220	DF2524
Module d'alimentation • —
Module de protection — •
Interface — — IO-Link
nombre max. de modules de protection par module d'alimentation		—	10
Données électriques
Tension d'entrée [V] 18...30 DC (TBTS/TBTP)
Tension nominale [V] 24 DC
NEC classe 2 — — — • •	— — •
Courant d'entrée (= courant total max.)	[A]	40 —
Nombre de voies		—	1		2
Courant nominal IN	[A]		8	10	2	4	6	1...10	1...4
Fail Safe IN	[A]		8 10 2	4	6,3	16 4
Données mécaniques
Montage		Rail DIN TH35 (selon EN 60715)
Largeur de l'appareil	[mm]	12,5
Température ambiante	[°C]	-25...60
Température de stockage	[°C]	-40...70
Indice de protection → Montage		IP 30 (partie installée)IP 20 (partie avant)
Raccordement électrique
Type		Bornes push-in, levier de contact/listeau de contact
• = applicable

4.1 Facteur de température / hauteur du courant permanent

La courbe caractéristique temps/courant dépend de la température ambiante. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.

Température ambiante [°C]	0	10	23	40	50	60
Facteur de température	1	1	1	0,95	0,90	0,85

En cas de montage en série, le courant nominal de l'appareil ne peut être que 80 % au maximum ou doit être surdimensionné. En cas d'une température élevée, le seuil d'avertissement du courant de charge "seuil d'avertissement typ. 0,8 x I _N " est réduit par le facteur de température.

Comme protection supplémentaire du circuit de courant de charge, les modules de protection intègrent un élément Fail Safe (fusible interne). L'élément Fail Safe est conçu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de câbles correspondantes.

5 Montage

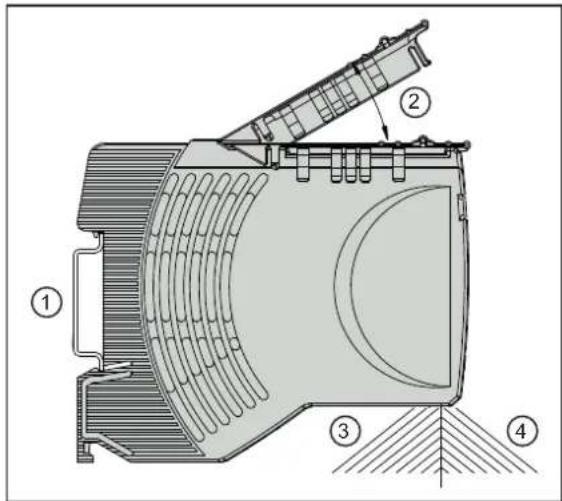

Monter les appareils sur un rail 35 mm.

1 : Rail
2 : Levier de contact
3 : Partie installée
4 : Partie avant

Fig. 1: Exemple module de protection DF12xx

6 Raccordement électrique

Dimensionner les câbles en fonction du courant d'entrée et de sortie.
Insérer les fils directement dans les bornes selon l'étiquette de l'appareil.

Référence Bornes Potentiel Section [mm2]				Longueur à dénuder [mm]
DF11xx 24 V DC	alimentation 0,5...10 18
	0 V 0,14...2,5 8...10
	13-14 normalement ouvert	0,14...2,5 8...10
DF12xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10

Pour déconnecter appuyer sur le poussoir orange à l'aide d'un outil approprié.

Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.

Dès que le module d'alimentation est alimenté en tension, l'appareil ferme les contacts sur les bornes 13 et 14. En cas de défaut sur au moins une des voies connectées, l'appareil rouvre les contacts.

6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel

Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.

Afin d'éviter que des modules en aval soit mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retour (DF3210) peut être utilisé pour assurer que les modules correspondants continuent à être alimentés en tension.

Un module de potentiel LOAD (DF320x) est utilisé pour étendre les sorties des disjoncteurs +24 V DC à d'autres connexions.

7 Eléments de service et d'indication

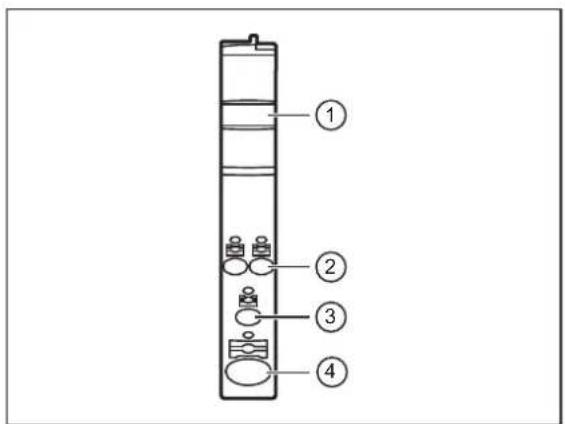

Fig. 2: Exemple module d'alimentation DF11xx

1 : Etiquette
2 : Bornes push-in sortie de commutation 13/14
3 : Borne push-in 0 V
4 : Borne push-in 24 V DC

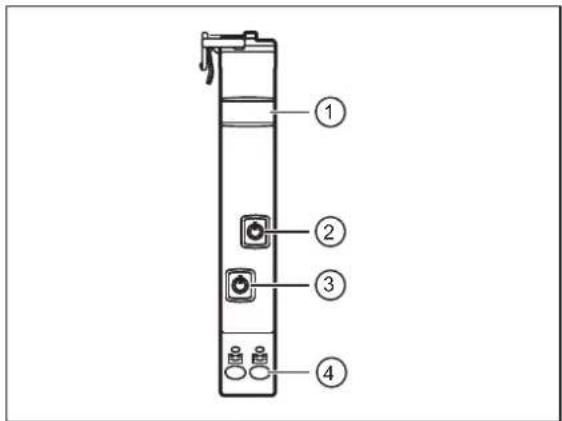

1 : Etiquette
2 : Bouton ON/OFF/reset et LED d'état (voie 2)
3 : Bouton ON/OFF/reset et LED d'état (voie 1)
4 : Bornes push-in sorties 1/2

7.1 Modules de protection DF12xx

Les différents états de fonctionnement des modules de protection sont indiqués par la LED d'état.

LED d'état Etat de fonctionnement		Etat sortie de charge
— éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton			désactivée
verte allumée Voie activée, aucune erreur activée
verte / orange clignotante Seuil d'avertissement du courant de charge atteint activée
orange allumée Surcharge ou court-circuit jusqu'à la désactivation activée
rouge allumée Déclenchement par court-circuit ou surcharge désactivée

Tab. 1: LED d'état modules de protection DF12xx

7.2 Vérification du courant nominal réglé

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant 2 à 5 secondes.
▷ La LED d'état de la voie sélectionnée clignote en rouge 1 x.
La LED d'état clignote en orange rapidement pour afficher le courant nominal réglé puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal réglé en ampères (clignotement en orange 1 x = 1 A ; clignotement en orange 2 x = 2 A ; etc.).
▷ Le courant nominal réglé est ainsi affiché 5 x. Ensuite l'affichage passe en état de fonctionnement actuel.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pour quitter le mode de vérification tout de suite.

7.3 Réglage du courant nominal

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant au moins 5 secondes.

La LED d'état de la voie sélectionnée clignote en rouge 1 x.
La LED d'état clignote lentement en vert, maximum 10 x, ensuite 1 x en rouge.

Appuyer sur le bouton ON/OFF/reset de cette voie si la LED signale la valeur souhaitée du courant nominal (après le premier clignotement en vert = 1 A ; après le deuxième clignotement en vert = 2 A ; etc.).

▷ Le courant nominal souhaité est réglé pour cette voie.

▷ L'affichage passe en état de fonctionnement actuel.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
