MODE D'EMPLOI DHR1FZUC BOSCH

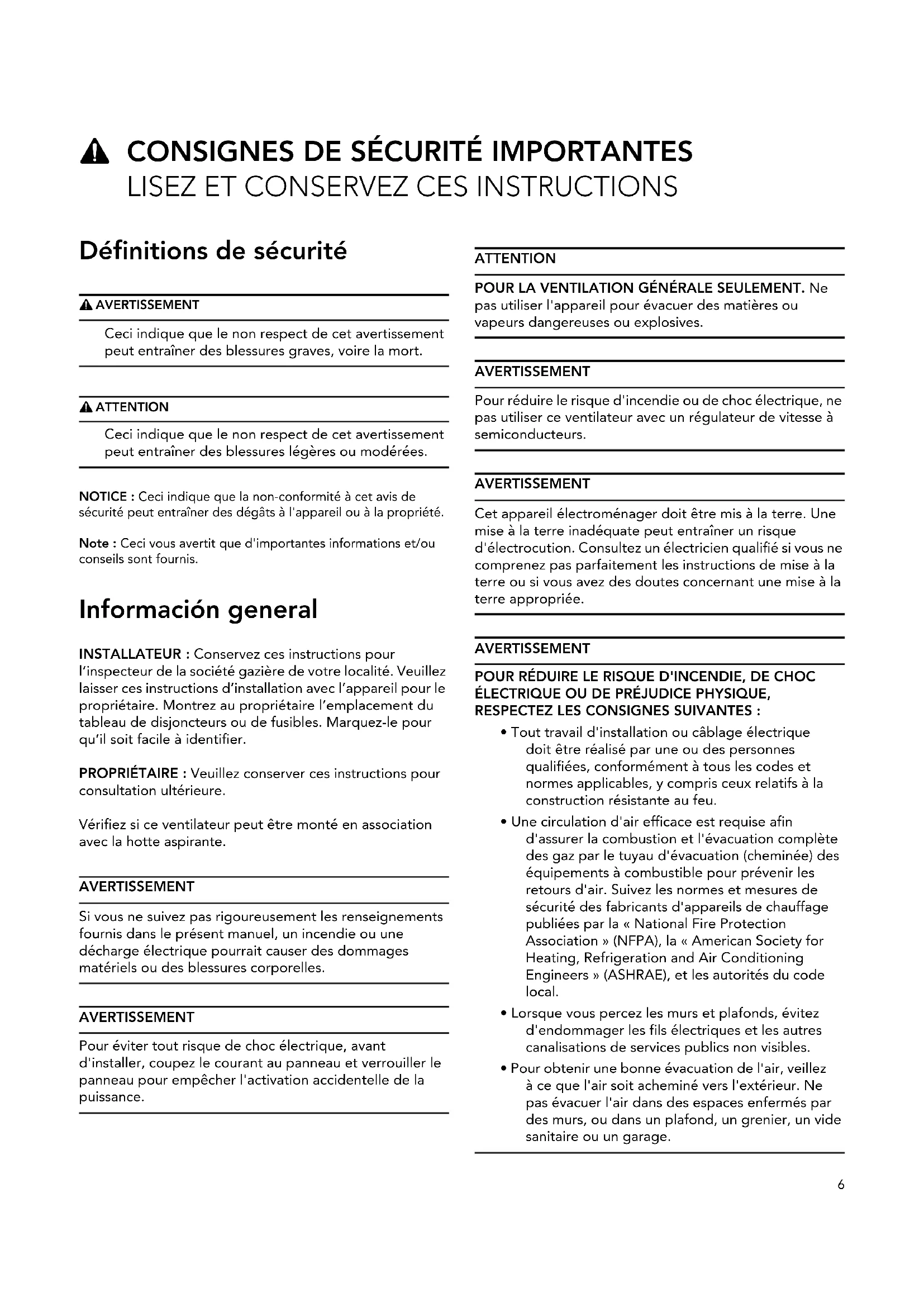

Définitions de sécurité 9 AVERTISSEMENT Ceci indique que le non respect de cet avertissement peut entraîner des blessures graves, voire la mort. 9 ATTENTION Ceci indique que le non respect de cet avertissement peut entraîner des blessures légères ou modérées. NOTICE : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété. Note : Ceci vous avertit que d'importantes informations et/ou conseils sont fournis. Información general INSTALLATEUR : Conservez ces instructions pour l’inspecteur de la société gazière de votre localité. Veuillez laisser ces instructions d’installation avec l’appareil pour le propriétaire. Montrez au propriétaire l’emplacement du tableau de disjoncteurs ou de fusibles. Marquez-le pour qu’il soit facile à identifier. PROPRIÉTAIRE : Veuillez conserver ces instructions pour consultation ultérieure. Vérifiez si ce ventilateur peut être monté en association avec la hotte aspirante. AVERTISSEMENT Si vous ne suivez pas rigoureusement les renseignements fournis dans le présent manuel, un incendie ou une décharge électrique pourrait causer des dommages matériels ou des blessures corporelles. AVERTISSEMENT Pour éviter tout risque de choc électrique, avant d'installer, coupez le courant au panneau et verrouiller le panneau pour empêcher l'activation accidentelle de la puissance. ATTENTION POUR LA VENTILATION GÉNÉRALE SEULEMENT. Ne pas utiliser l'appareil pour évacuer des matières ou vapeurs dangereuses ou explosives. AVERTISSEMENT Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un régulateur de vitesse à semiconducteurs. AVERTISSEMENT Cet appareil électroménager doit être mis à la terre. Une mise à la terre inadéquate peut entraîner un risque d'électrocution. Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre ou si vous avez des doutes concernant une mise à la terre appropriée. AVERTISSEMENT POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE PRÉJUDICE PHYSIQUE, RESPECTEZ LES CONSIGNES SUIVANTES :

• Tout travail d'installation ou câblage électrique doit être réalisé par une ou des personnes qualifiées, conformément à tous les codes et normes applicables, y compris ceux relatifs à la construction résistante au feu.

• Une circulation d'air efficace est requise afin d'assurer la combustion et l'évacuation complète des gaz par le tuyau d'évacuation (cheminée) des équipements à combustible pour prévenir les retours d'air. Suivez les normes et mesures de sécurité des fabricants d'appareils de chauffage publiées par la « National Fire Protection Association » (NFPA), la « American Society for Heating, Refrigeration and Air Conditioning Engineers » (ASHRAE), et les autorités du code local.

• Lorsque vous percez les murs et plafonds, évitez d'endommager les fils électriques et les autres canalisations de services publics non visibles.

• Pour obtenir une bonne évacuation de l'air, veillez à ce que l'air soit acheminé vers l'extérieur. Ne pas évacuer l'air dans des espaces enfermés par des murs, ou dans un plafond, un grenier, un vide sanitaire ou un garage.7

Avertissement issu de la proposition 65 : Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l’emballage de votre produit pourrait porter l’étiquette suivante, comme requis par la Californie : AVERTISSEMENT Ne réparez et ne remplacez aucune pièce de l’appareil à moins que cela ne soit expressément recommandé dans le présent manuel. L'installation, la réparation ou l'entretien inadéquat de cet appareil peut causer des blessures corporelles ou des dommages matériels. Consultez le présent manuel pour obtenir des conseils. Tous les autres travaux d’entretien doivent être effectués par un technicien qualifié. Si le Code national de l’électricité (ou le code canadien de l’électricité) l’exige, cet appareil doit être installé sur un circuit de dérivation séparé. AVERTISSEMENT

• N’utilisez pas une rallonge électrique. Retirer tout le ruban et l'emballage avant d'utiliser l'appareil. Détruire ou recycler l'emballage après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec le matériel d'emballage.

AVERTISSEMENT ISSU DE LA PROPOSITION 65 DE

L’ÉTAT DE LA CALIFORNIE : : AVERTISSEMENT Cancér et dommages à la reproduction – www.P65Warnings.ca.gov.8 Installation Étape 1 :

DE L'AIR Équipement requis

• Perceuse électrique et foret

• Maillet en caoutchouc Équipement inclus

• Boulons d'ancrage (4)

Coupez l’alimentation du disjoncteur et verrouillez le panneau avant de procéder au câblage de cet appareil. Avant de procéder à l’entretien de l’appareil, laissez-lui le temps de refroidir une fois que vous avez coupé l’alimentation électrique. L'air vicié ne doit jamais être évacué vers un conduit de cheminée ou d'évacuation en service pour d'autres raisons, ni vers un conduit servant à l'aération de pièces dans lesquelles se trouvent également des fourneaux ou des cheminées. L'air vicié doit être évacué conformément à la réglementation officielle et légale seulement (p. ex. la réglementation nationale du bâtiment). Si l'air vicié doit être évacué par des conduits de cheminée ou d'évacuation qui ne sont pas en service, veuillez respecter la réglementation des autorités locales. Lorsque la hotte aspirante est utilisée en mode d'évacuation de l'air simultanément avec un brûleur différent utilisant également la même cheminée, (tels les appareils de chauffage au gaz, au fuel ou au charbon, les chauffe-eau instantanés ou les chaudières à eau chaude), veillez impérativement à ce que l'apport d'air frais soit suffisant pour assurer la combustion adéquate du brûleur. Un fonctionnement sans risque est possible si la sous pression dans la pièce où le brûleur est installé ne dépasse pas 4 Pa (0,04 mbar). On peut y parvient en acheminant l'air requis pour la combustion à travers des ouvertures non obturables aménagées par exemple dans les portes ou les fenêtres, et en association avec des ventouses d'admission/ d'évacuation de l'air fixées au mur ou grâce à d'autres mesures techniques telles qu'un verrouillage réciproque. Si l'admission d'air est mauvaise, il existe un risque d'intoxication par les gaz dégagés lors de la combustion qui sont réacheminés dans la pièce. Une ventouse d'admission ou d'évacuation d'air fixée au mur ne constitue pas à elle seule une garantie que la valeur limite ne sera pas dépassée. REMARQUE : Lors de l'évaluation de l'exigence globale, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne s'applique pas à l'utilisation d'appareils de cuisson, comme les tables de cuisson et les cuisinières.

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

• Le ventilateur doit être installé au moins à 78 ¾ po (200 cm). de la hotte aspirante.

• Lorsque vous montez un ventilateur de paroi externe, veillez à ce qu'il soit accessible pour l'entretien et les réparations.

• Les connecteurs à contacts mâles et femelles des câbles électriques doivent se trouver à l'intérieur du bâtiment conformément aux codes locaux.

• Ne pas diminuer le diamètre de 6 po. (152 mm) des conduites reliées à la hotte aspirante. Étape 2 : PRÉPARATION

• Le mur doit être plat et perpendiculaire.

• Veillez à ce que le mur puisse supporter solidement les vis et les prises nécessaires à l'installation. Informations techniques Model DHR1FZUC Poids 23 lbs / 10.4 kg Tension (CA) 120 V Hertz 60 Hz Disjoncteur 15 AMP Taille de la conduite 6" (254 mm)9 Étape 3 : INSTALLATION

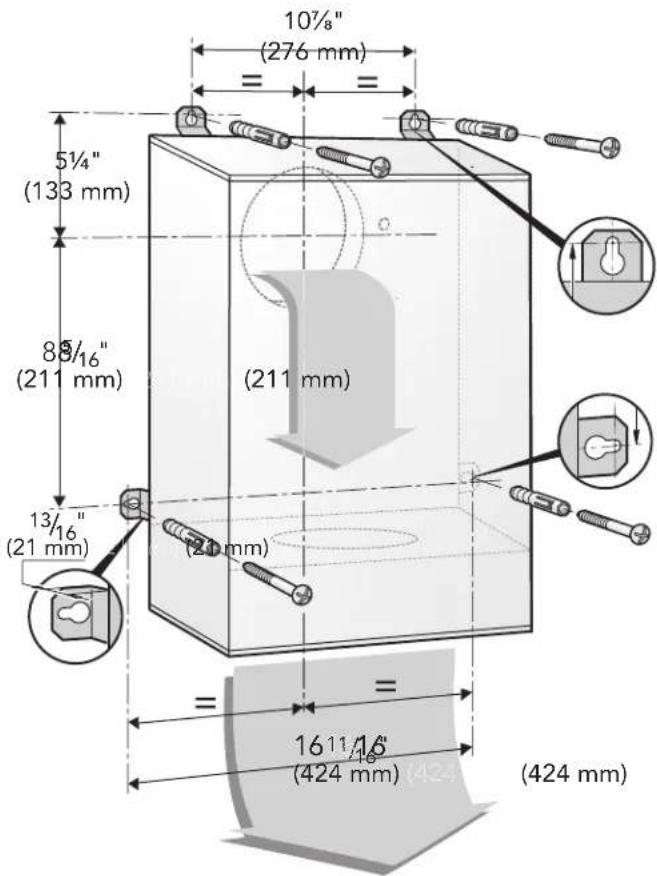

1. Maintenez le ventilateur en place sur le mur.

Notez le sens de la conduction de l'air.

2. Marquez les 4 trous de fixation à percer.

• Au moins une vis doit être installée dans un mon tant.

• La prise murale doit convenir à la maçonnerie.

• Assurez-vous que la sortie d'air pointe vers le bas.

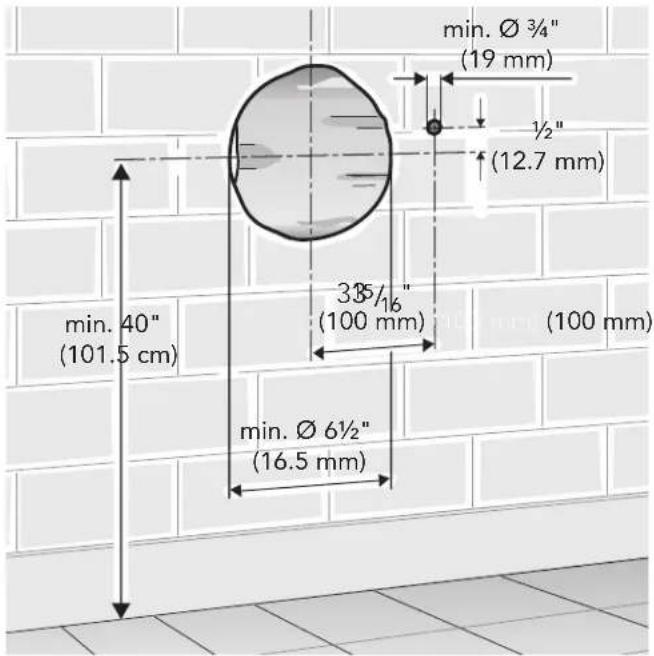

3. Ouverture dans le mur :

Marquez et percez un avant-trou et un trou séparé

our le conduit électrique.

4. Percez les 4 trous de fixation de ¼ po. (6,35 mm) Ø de

diamètre Introduisez les prises murales et vissez le ventilateur dans le mur.

5. Connectez la conduite venant du ventilateur à la hotte

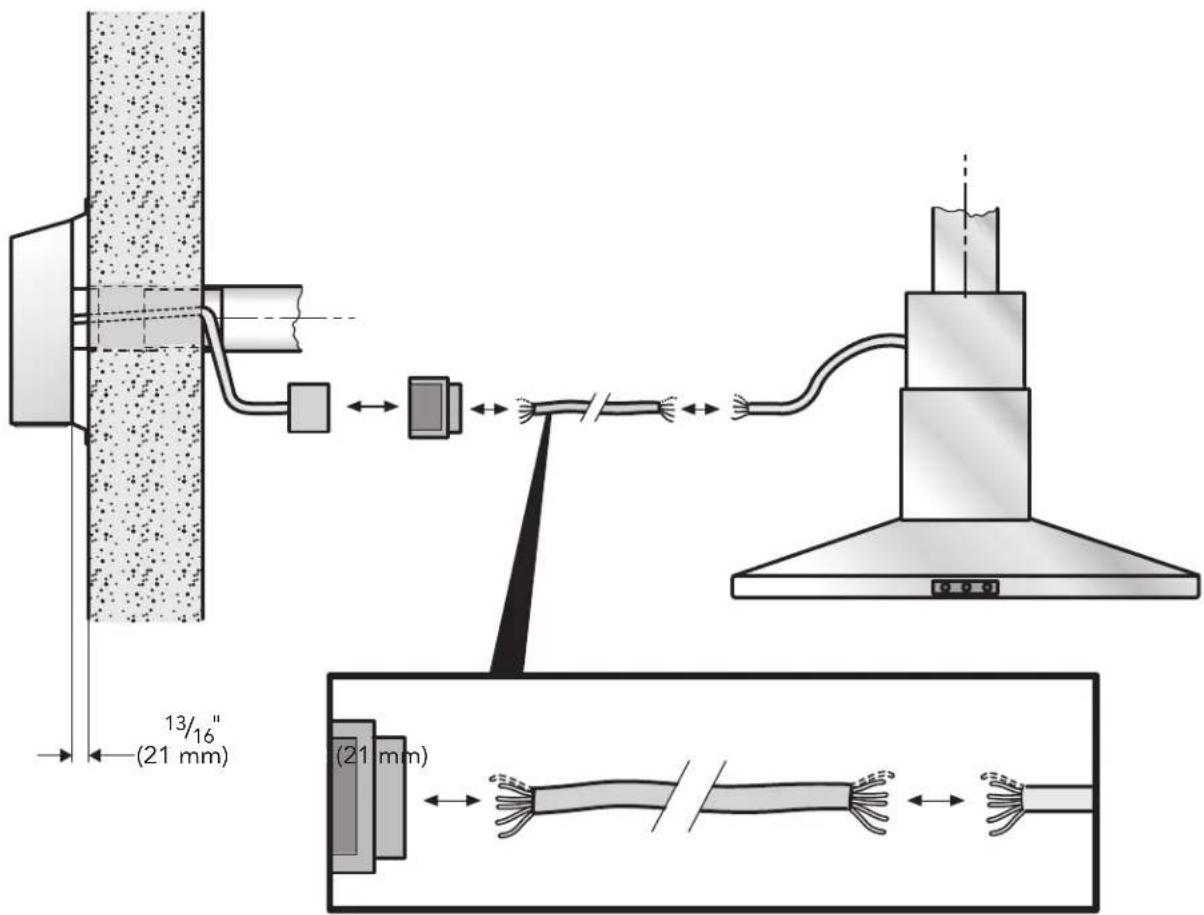

6. Connectez le ventilateur à la hotte aspirante à l'aide

d'un câble de prolongement si nécessaire. Utilisez le connecteur pour procéder au câblage du ventilateur, s'il le faut. Pour effectuer les branchements, se reporter au sché ma de câblage. 9 AVERTISSEMENT

Pour des raisons de sécurité, le couvercle de prise supplémentaire doit toujours être fixé et fermé.

Les câbles non utilisés doivent être isolés

recouverts avec des capuchons de connexion et entreposés dans une position non dangereuse

REMARQUE : L'appareil doit posséder une barrière étanche dans le mur, p. ex. les vis, les raccords de tuyauterie, l'ouverture murale, etc. REMARQUE : L' appareil peut également être installé sur le toit en association avec un accessoire supplémentaire. informez-vous auprès de votre détaillant ou communiquez avec le service à la clientèle de Bosch au 1-800-944-2904.11
