MODE D'EMPLOI HDDREC5UC BOSCH

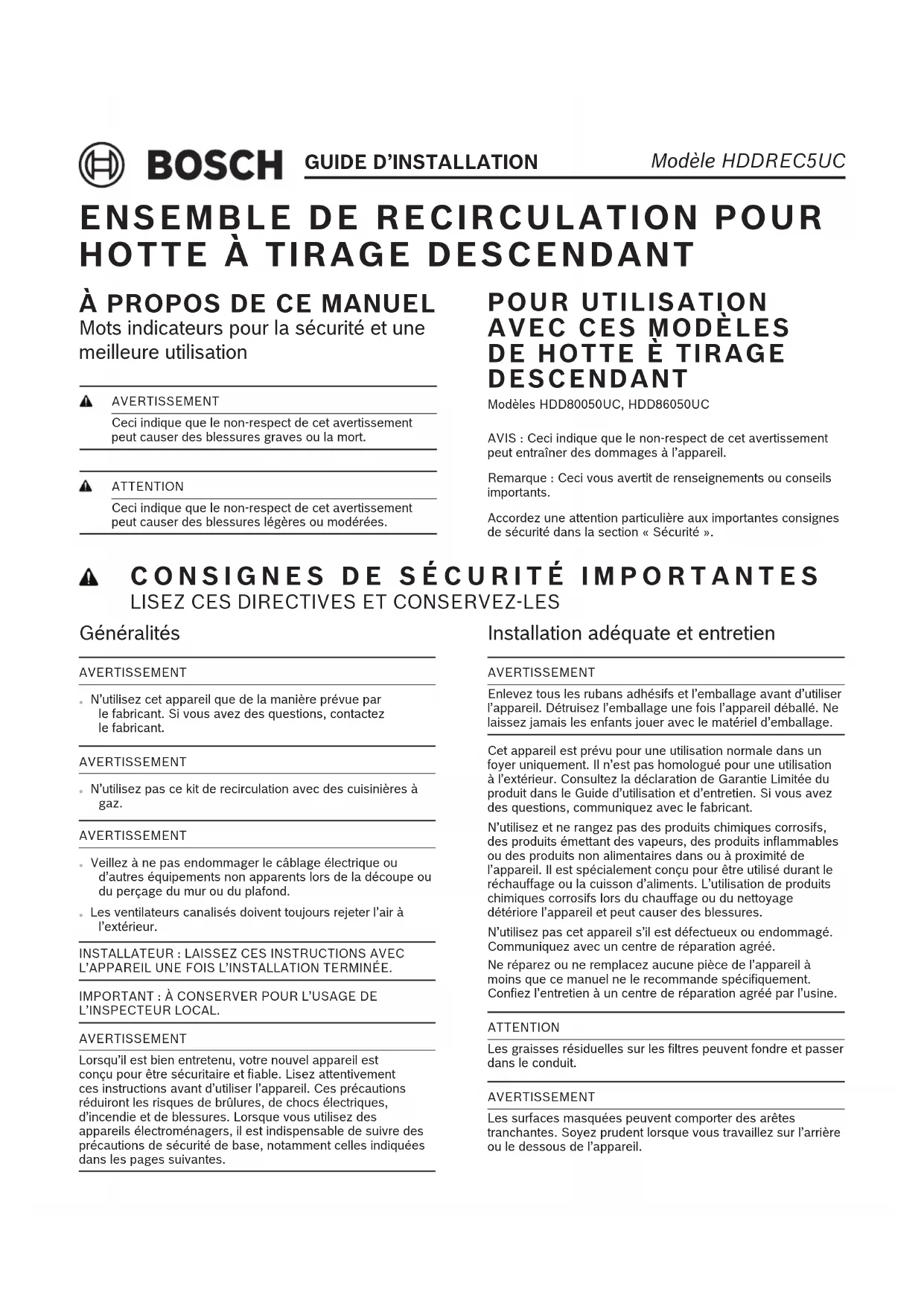

Mots indicateurs pour la sécurité et une meilleure utilisation AVERTISSEMENT Ceci indique que le non-respect de cet avertissement peut causer des blessures graves ou la mort. ATTENTION Ceci indique que le non-respect de cet avertissement peut causer des blessures légères ou modérées. Généralités AVERTISSEMENT

N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant. AVERTISSEMENT

N’utilisez pas ce kit de recirculation avec des cuisinières à gaz. AVERTISSEMENT

Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.

Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.

IMPORTANT : À CONSERVER POUR L’USAGE DE

L’INSPECTEUR LOCAL. AVERTISSEMENT Lorsqu’il est bien entretenu, votre nouvel appareil est conçu pour être sécuritaire et able. Lisez attentivement ces instructions avant d’utiliser l’appareil. Ces précautions réduiront les risques de brûlures, de chocs électriques, d’incendie et de blessures. Lorsque vous utilisez des appareils électroménagers, il est indispensable de suivre des précautions de sécurité de base, notamment celles indiquées dans les pages suivantes. Installation adéquate et entretien AVERTISSEMENT Enlevez tous les rubans adhésifs et l’emballage avant d’utiliser l’appareil. Détruisez l’emballage une fois l’appareil déballé. Ne laissez jamais les enfants jouer avec le matériel d’emballage. Cet appareil est prévu pour une utilisation normale dans un foyer uniquement. Il n’est pas homologué pour une utilisation à l’extérieur. Consultez la déclaration de Garantie Limitée du produit dans le Guide d’utilisation et d’entretien. Si vous avez des questions, communiquez avec le fabricant. N’utilisez et ne rangez pas des produits chimiques corrosifs, des produits émettant des vapeurs, des produits inammables ou des produits non alimentaires dans ou à proximité de l’appareil. Il est spécialement conçu pour être utilisé durant le réchauffage ou la cuisson d’aliments. L’utilisation de produits chimiques corrosifs lors du chauffage ou du nettoyage détériore l’appareil et peut causer des blessures. N’utilisez pas cet appareil s’il est défectueux ou endommagé. Communiquez avec un centre de réparation agréé. Ne réparez ou ne remplacez aucune pièce de l’appareil à moins que ce manuel ne le recommande spéciquement. Conez l’entretien à un centre de réparation agréé par l’usine. ATTENTION Les graisses résiduelles sur les ltres peuvent fondre et passer dans le conduit. AVERTISSEMENT Les surfaces masquées peuvent comporter des arêtes tranchantes. Soyez prudent lorsque vous travaillez sur l’arrière ou le dessous de l’appareil.

AVIS : Ceci indique que le non-respect de cet avertissement peut entraîner des dommages à l’appareil. Remarque : Ceci vous avertit de renseignements ou conseils importants. Accordez une attention particulière aux importantes consignes de sécurité dans la section « Sécurité ». POUR UTILISATION

DESCENDANT Modèles HDD80050UC, HDD86050UC10 Sécurité incendie AVERTISSEMENT Utilisez cet appareil uniquement aux ns auxquelles il a été conçu, tel qu’indiqué dans ce manuel. Ayez toujours un détecteur de fumée fonctionnel près de la cuisine. Si vos vêtements ou vos cheveux prennent feu, roulez-vous par terre immédiatement pour éteindre les ammes. Assurez-vous d’avoir à portée de main un extincteur, bien visible et facilement accessible près de l’appareil. Étouffez les ammes des incendies d’aliments autres que des feux de graisse avec du bicarbonate de sodium. N’utilisez jamais de l’eau sur un feu de cuisine. AVERTISSEMENT OBSERVEZ LES CONSIGNES SUIVANTES DE MANIÈRE À RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES EN CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LA SURFACE DE CUISSON :

a. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche, d’une tôle à biscuits ou d’un plateau en métal puis éteignez le brûleur. FAITES ATTENTION DE NE PAS VOUS BRÛLER. Si les ammes ne s’éteignent pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ LE SERVICE DES INCENDIES. b. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous pourriez vous brûler. c. N’UTILISEZ PAS D’EAU, ni de serviettes ou de linges mouillés – une violente explosion de vapeur pourrait survenir. d. Utilisez un extincteur SEULEMENT si : - Vous savez qu’il est de classe ABC et vous connaissez déjà son mode de fonctionnement. - L’incendie n’est pas très important et ne se propage pas. - Vous avez déjà téléphoné au service des incendies. - Vous pouvez combattre l’incendie en faisant dos à une sortie.

Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips ». Dans la mesure du possible, n’utilisez pas le système de ventilation en cas de feu sur la surface de cuisson. Cependant, ne traversez pas le feu pour l’éteindre. AVERTISSEMENT

L’huile et la graisse chaudes prennent feu rapidement. Ne laissez jamais de l’huile et de la graisse chaudes sans surveillance. N’éteignez jamais un feu avec de l’eau. Éteignez l’élément de cuisson. Étouffez prudemment les ammes à l’aide d’un couvercle, d’une couverture antifeu ou d’un accessoire similaire. AVERTISSEMENT

Les dépôts de graisse dans le ltre à graisses peuvent prendre feu. Nettoyez le ltre à graisses au moins tous les deux mois, ou aussi souvent que nécessaire. N’utilisez jamais l’appareil sans ltre à graisses. AVERTISSEMENT

Les dépôts de graisse dans le ltre à graisses peuvent s’enammer. Ne travaillez jamais avec des ammes nues près de l’appareil (par ex. pour des ambées). N’installez l’unité près d’un appareil qui produit de la chaleur avec des combustibles solides (par ex. du bois ou charbon) qu’en présence d’un couvercle fermé et xe. Il ne doit pas y avoir production d’étincelles. AVERTISSEMENT

N’utilisez que des conduits métalliques. AVERTISSEMENT

Les pièces accessibles chauffent en cours d’utilisation. Ne touchez jamais les pièces chaudes. Éloignez les enfants. ATTENTION Il est recommandé de porter des gants et des manches longues pour protéger les mains et les avant-bras des éraures et d’éventuelles égratignures lors de l’installation.

Sécurité de l’enfant Lorsque des enfants sont en âge d’utiliser l’appareil, il incombe aux parents ou aux tuteurs légaux de veiller à ce que des personnes qualiées leur enseignent les pratiques sécuritaires. Ne laissez personne monter, se tenir debout, s’allonger, s’asseoir sur l’appareil ou se pendre à une pièce de l’appareil. Cela peut endommager l’appareil ou causer des blessures. AVERTISSEMENT Assurez-vous que l’ensemble de l’appareil (notamment les ltres à graisses et les ampoules, le cas échéant) est refroidi et que la graisse est solidiée avant de nettoyer les pièces de l’appareil. N’utilisez pas de nettoyeurs à vapeur pour nettoyer l’appareil. Avertissements relatifs à la proposition 65 de l’État de Californie AVERTISSEMENT Ce produit contient des produits chimiques, notamment du chlorure de vinyle, répertoriés par l’État de Californie comme pouvant causer le cancer, des malformations congénitales ou d’autres anomalies de la reproduction. Pour plus de détails, consultez le site www.P65Warnings.ca.gov Protection de l’environnement Déballez l’appareil et mettez l’emballage au rebut conformément aux exigences environnementales. REMARQUE Risque de dommages dus à la corrosion. Mettez toujours l’appareil en marche lorsque vous cuisinez pour éviter l’accumulation de condensation. La condensation peut entraîner des dommages liés à la corrosion. Risque de dommages dû à l’humidité pénétrant dans les circuits électroniques. Ne nettoyez jamais le panneau de commande avec un chiffon humide. Dommages à la surface en cas de nettoyage non adapté. Nettoyez les surfaces en acier inoxydable dans le sens du grain uniquement. N’utilisez pas de nettoyants pour l’acier inoxydable sur le panneau de commande. N’utilisez jamais de nettoyants forts ou abrasifs, au risque d’endommager la surface. Risque de dommages causés par un refoulement de la condensation. Installez le conduit de sortie de manière à ce qu’il soit légèrement incliné par rapport à l’appareil (inclinaison de 1°).

1 - Grille décorative

1 - Sac de pièces (contenant) :

1. Déterminez l’emplacement de la sortie du boîtier de

recirculation au travers de l’armoire.

• Avant (coup de pied), arrière, côté (gauche ou droit).

• Une ouverture dans la base de l’armoire de 368 mm x 381 mm (14½ po x 15 po) est nécessaire pour le boîtier de recirculation.

• Une ouverture de 88 mm x 362 mm (3 1/2 po x 14 1/4 po) est nécessaire pour la sortie.

2. Déterminez l’emplacement du boîtier de recirculation.

• Prévoyez aligner la sortie du ventilateur avec l’entrée du boîtier de recirculation.

3. Déterminez quelles longueurs de conduit sont

requises. (Conduits vendus séparément.)

• Une longueur de conduit rond de 203 mm (8 po) est nécessaire pour raccorder la sortie du ventilateur à l’entrée du boîtier de recirculation.

• Une longueur de conduit de 83 mm x 356 mm (3¼ po x 14 po) peut être nécessaire pour raccorder la sortie du boîtier de recirculation à la grille décorative d’évacuation. 380 mm (15 po) 368 mm (14½ po) GRILLE DÉCORATIVE FILTRE

SORTIE À L’AVANT DE L’ARMOIRE (COUP DE PIED) IMPORTANT - Exigences d’installation Il y a deux façons d’installer le ventilateur exible DHG602DUC de 600 pi³/min : (1) xé directement à la hotte et stabilisé par des pieds de montage. (2) installé en ligne (et non rattaché directement à la hotte), à l’aide de brides de montage et d’une charpente en bois. Consultez le manuel d’installation pour plus de détails. Veuillez acheter le ventilateur séparément. (Comprend les pieds et brides de montage.) Une armoire d’au moins 610 mm (24 po) de largeur est recommandée. Pour une sortie à gauche ou à droite par le coup de pied de l’armoire, une armoire de 760 mm (30 po) de profondeur est recommandée pour permettre un alignement adéquat avec le ventilateur Flex. La sortie ronde de 203 mm (8 po) du ventilateur et l’ouverture d’admission ronde de 203 mm (8 po) du boîtier de recirculation doivent être alignées verticalement. (Voir page 13.) Mesures en millimètres (pouces).13

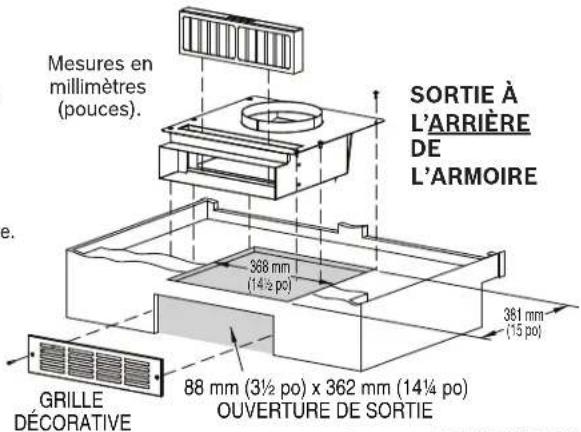

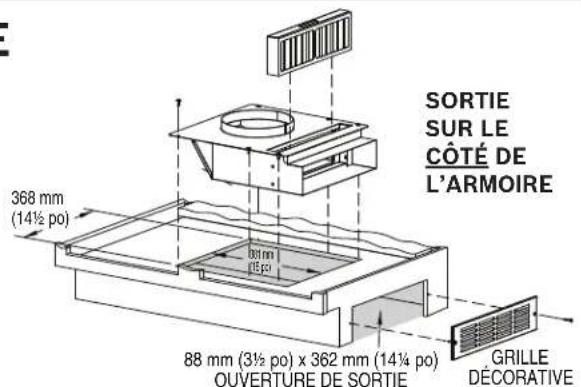

1. Découpez une ouverture dans la base de l’armoire.

• Dimensions : 368 mm x 381 mm (14 1/2 po x 15 po)

• L’orientation dépend de la direction de l’échappement.

• Vériez soigneusement que la sortie et l’entrée du boîtier de recirculation sont en ligne.

2. Placez temporairement le boîtier de recirculation dans l’ouverture pratiquée dans

la base de l’armoire.

• Relevez légèrement l’arrière du boîtier et insérez l’extrémité de la sortie dans l’ouverture.

• Marquez l’emplacement de l’ouverture de sortie dans le coup de pied de l’armoire, ou à l’arrière ou sur le côté de celle-ci.

3. Sortez le boîtier de recirculation de l’ouverture.

4. Découpez l’ouverture de la sortie.

• Dimensions : 88 mm x 362 mm (3 1/2 po x 14 1/4 po)

• Cette ouverture sera recouverte par la grille décorative.

5. Replacez le boîtier de recirculation dans l’ouverture pratiquée dans la base de l’armoire.

• Une longueur de conduit (non incluse) de 83 mm x 356 mm (3¼ po x 14 po) peut être nécessaire pour raccorder la sortie du boîtier de recirculation jusqu’à la grille décorative d’évacuation.

• À l’aide de ruban d’aluminium, assurez-vous que tous les joints sont solides et étanches. N’utilisez pas de ruban à conduit.

• Utilisez les 6 vis n° 10 x 0,625 po pour xer le boîtier de recirculation sur la base de l’armoire.

6. Installez le ventilateur.

• Consultez les instructions du ventilateur.

• Utilisez un conduit rond de 203 mm (8 po) pour raccorder la sortie du ventilateur à l’entrée du boîtier de recirculation.

• À l’aide de ruban d’aluminium, assurez-vous que tous les joints sont solides et étanches. N’utilisez pas de ruban à conduit.

• Percez des avant-trous de 3 mm (1/8) po au travers du dessus du boîtier de recirculation et xez les pieds de montage au boîtier avec 4 vis n° 8 x 0,375 po.

7. Installez la grille décorative.

• Enlevez la pellicule.

• Replacez le ltre dans la fente.

SUR MESURE Vous pouvez fabriquer votre propre grille décorative. Servez-vous du gabarit de grille décorative contenu dans cet ensemble pour connaître ses dimensions générales et la position des trous de xation. Vous êtes libre de choisir le type de grille que vous préférez. La surface équivalente des fentes de la grille pour un débit d’air adéquat = 18 po

GRILLE DÉCORATIVE REMPLACEMENT DU FILTRE Il est recommandé que vous remplaciez le ltre de recirculation tous les six mois. Cependant cette fréquence peut varier suivant le type et la quantité de cuisine faits. Communiquez avec le service à la clientèle ou votre distributeur local pour commander le ltre de rechange modèle HDDFILTUC. ALIGNER LA SORTIE DU VENTILATEUR

SORTIE À L’AVANT DE L’ARMOIRE

Ventilateur xé à la hotte à tirage descendant à l’aide des pieds de montage. VENTILATEUR Ventilateur xé à un cadre de bois situé ailleurs à l’aide des brides de montage. PIEDS DE MONTAGE La sortie et l’entrée du boîtier de recirculation doivent être alignés. (Voir ci-dessous.)

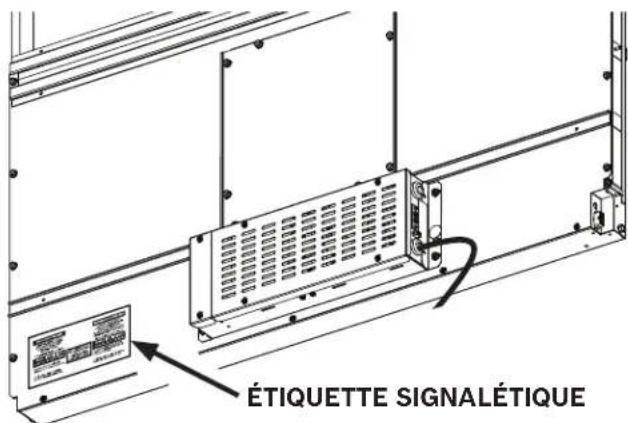

L’ARMOIRE Mesures en millimètres (pouces). Mesures en millimètres (pouces).14 Avant d’appeler le service à la clientèle Consultez le Manuel d’utilisation et d’entretien pour le dépannage. Reportez-vous à la « Déclaration de garantie limitée du produit ». Pour joindre un représentant du service d’assistance, voyez nos coordonnées sur la couverture du manuel. Veuillez avoir sous la main les renseignements imprimés sur l’étiquette signalétique du produit au moment d’appeler. Étiquette signalétique L’étiquette signalétique indique les numéros de modèle et de série. Consultez la plaque signalétique de l’appareil lors de toute demande d’assistance. Cette plaque se trouve du côté avant inférieur gauche du boîtier de la hotte. Pour éviter d’avoir à rechercher chaque fois ces renseignements au moment d’appeler, vous pouvez noter les quatre renseignements dans l’espace ci-dessous. Numéro de modèle Numéro de série Date d’achat Numéro du service à la clientèle Conservez votre facture ou contrat de dépôt pour valider la garantie en cas de demande de service. Service Nous sommes conscients que vous avez fait un investissement considérable dans votre cuisine. Nous nous engageons à vous aider à proter de nombreuses années de cuisine créative avec votre appareil. Pour toute question dans l’éventualité peu probable où votre appareil Bosch® nécessite une intervention, n’hésitez pas à communiquer avec notre service à la clientèle. Notre équipe d’assistance est prête à vous aider. États-Unis 800-944-2904 www.bosch-home.com/us/support Canada 800-944-2904 www.bosch-home.ca/fr/support Pièces et accessoires Vous pouvez vous procurer des pièces, ltres, détartrants, nettoyants pour acier inoxydable et plus à la boutique électronique Bosch® eShop ou par téléphone. États-Unis www.bosch-home.com/us/store Canada Marcone 800-482-6022 ou Pièces ables 800-941-9217
