MANUAL DE USUARIO HDDREC5UC BOSCH

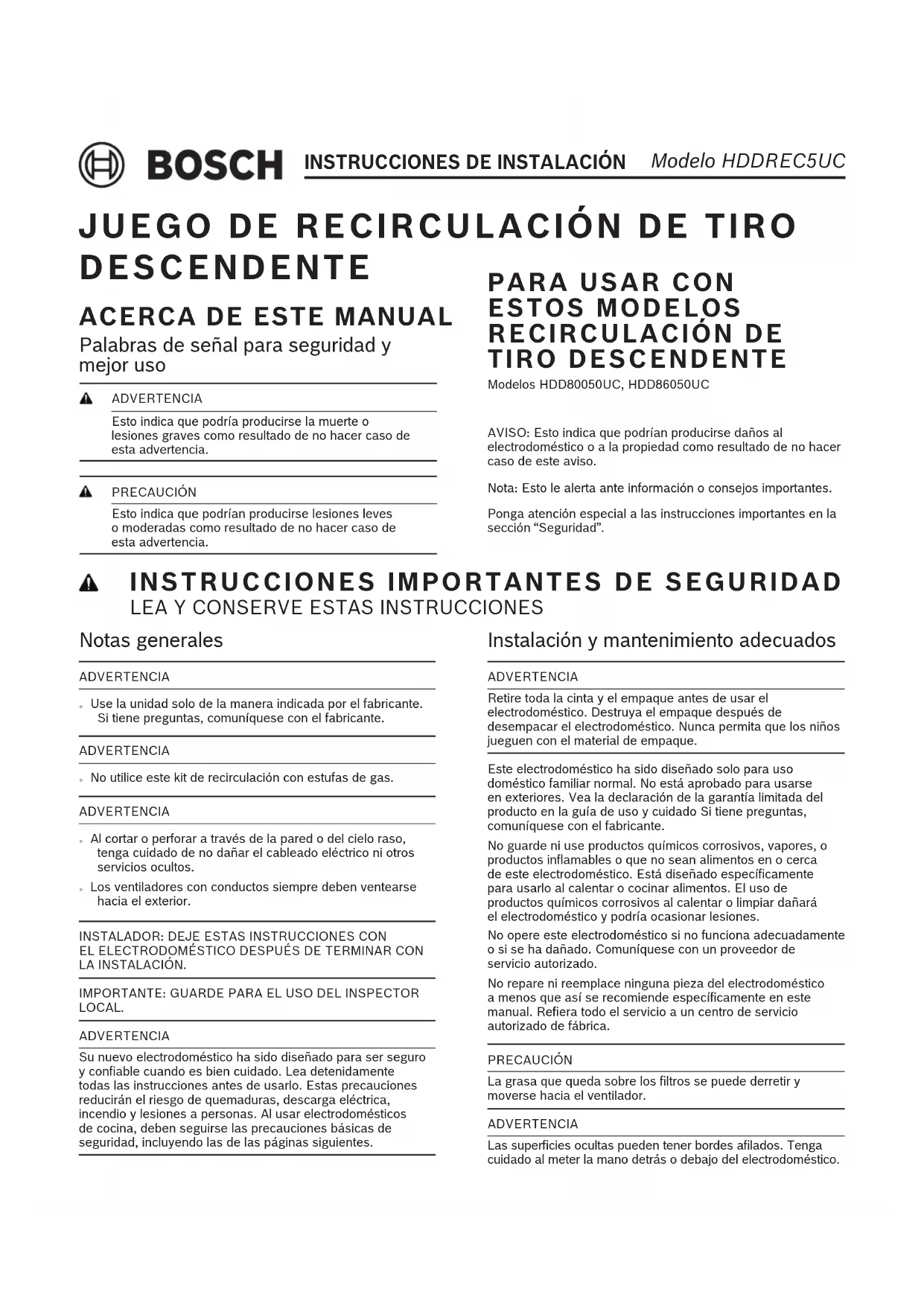

INSTRUCCIONES DE INSTALACIÓN

JUEGO DE RECIRCULACIÓN DE TIRO

Palabras de señal para seguridad y mejor uso ADVERTENCIA Esto indica que podría producirse la muerte o lesiones graves como resultado de no hacer caso de esta advertencia. PRECAUCIÓN Esto indica que podrían producirse lesiones leves o moderadas como resultado de no hacer caso de esta advertencia. Notas generales ADVERTENCIA

Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante. ADVERTENCIA

No utilice este kit de recirculación con estufas de gas. ADVERTENCIA

Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.

Los ventiladores con conductos siempre deben ventearse hacia el exterior.

INSTALADOR: DEJE ESTAS INSTRUCCIONES CON

EL ELECTRODOMÉSTICO DESPUÉS DE TERMINAR CON LA INSTALACIÓN. IMPORTANTE: GUARDE PARA EL USO DEL INSPECTOR LOCAL. ADVERTENCIA Su nuevo electrodoméstico ha sido diseñado para ser seguro y conable cuando es bien cuidado. Lea detenidamente todas las instrucciones antes de usarlo. Estas precauciones reducirán el riesgo de quemaduras, descarga eléctrica, incendio y lesiones a personas. Al usar electrodomésticos de cocina, deben seguirse las precauciones básicas de seguridad, incluyendo las de las páginas siguientes. Instalación y mantenimiento adecuados ADVERTENCIA Retire toda la cinta y el empaque antes de usar el electrodoméstico. Destruya el empaque después de desempacar el electrodoméstico. Nunca permita que los niños jueguen con el material de empaque. Este electrodoméstico ha sido diseñado solo para uso doméstico familiar normal. No está aprobado para usarse en exteriores. Vea la declaración de la garantía limitada del producto en la guía de uso y cuidado Si tiene preguntas, comuníquese con el fabricante. No guarde ni use productos químicos corrosivos, vapores, o productos inamables o que no sean alimentos en o cerca de este electrodoméstico. Está diseñado especícamente para usarlo al calentar o cocinar alimentos. El uso de productos químicos corrosivos al calentar o limpiar dañará el electrodoméstico y podría ocasionar lesiones. No opere este electrodoméstico si no funciona adecuadamente o si se ha dañado. Comuníquese con un proveedor de servicio autorizado. No repare ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende especícamente en este manual. Reera todo el servicio a un centro de servicio autorizado de fábrica. PRECAUCIÓN La grasa que queda sobre los ltros se puede derretir y moverse hacia el ventilador. ADVERTENCIA Las supercies ocultas pueden tener bordes alados. Tenga cuidado al meter la mano detrás o debajo del electrodoméstico.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA Y CONSERVE ESTAS INSTRUCCIONES

AVISO: Esto indica que podrían producirse daños al electrodoméstico o a la propiedad como resultado de no hacer caso de este aviso. Nota: Esto le alerta ante información o consejos importantes. Ponga atención especial a las instrucciones importantes en la sección “Seguridad”.

TIRO DESCENDENTE Modelos HDD80050UC, HDD86050UC18 Seguridad ante incendios ADVERTENCIA Use este electrodoméstico únicamente para lo que está diseñado, tal como se describe en este manual. Siempre tenga cerca de la cocina un detector de humos en funcionamiento. En caso de que la ropa o el cabello se incendie, déjese caer de inmediato y ruede, para apagar las llamas. Tenga cerca del electrodoméstico un extintor de incendios adecuado disponible, muy visible y fácilmente accesible. Apague con bicarbonato de sodio las llamas de incendios de madera que no sean producidos por grasa. Nunca use agua sobre incendios que surjan al cocinar. ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE:

a. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola para galletas o una bandeja de metal, y después apague el quemador. PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME A LOS BOMBEROS. b. NUNCA LEVANTE UNA CACEROLA INCENDIADA, se puede quemar. c. NO USE AGUA, ni trapos o toallas de cocina mojados; puede producirse una explosión violenta de vapor. d. Use un extintor SOLO si: - Sabe que el extintor es de Clase ABC y sabe cómo hacerlo funcionar. - El incendio es pequeño y está connado al área en la que se inició. - Se está llamando al Departamento de Bomberos. - Puede combatir el incendio teniendo la espalda orientada hacia una salida.

Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad contra incendios en la cocina) publicado por NFPA. Siempre que sea posible, no accione el sistema de ventilación en caso de incendio en una estufa. Sin embargo, no atraviese el fuego para apagarlo. ADVERTENCIA

El aceite y la grasa calientes se incendian rápido. Nunca deje aceite y grasa calientes sin supervisión. Nunca extinga un incendio con agua. Apague el quemador correspondiente. Sofoque las llamas con cuidado con una tapa, una manta para incendios o algo similar. ADVERTENCIA

Los depósitos de grasa en el ltro de grasa se pueden incendiar. Limpie el ltro de grasa por lo menos cada dos meses o con la frecuencia que sea necesaria. Nunca opere el electrodoméstico sin el ltro de grasa. ADVERTENCIA

Los depósitos de grasa en el ltro de grasa se pueden incendiar. Nunca trabaje con una llama abierta cerca del electrodoméstico (por ejemplo, al amear). Instale la unidad cerca de un electrodoméstico que produzca calor para combustibles sólidos (por ejemplo, madera o carbón) únicamente si hubiera una cubierta cerrada que no se quita. No debe haber chispas volando. ADVERTENCIA

Utilice solo conductos metálicos. ADVERTENCIA

RIESGO DE QUEMADURAS

Las piezas accesibles pueden calentarse durante la operación. Nunca toque las piezas calientes. Mantenga lejos a los niños. PRECAUCIÓN Se recomienda usar guantes y manga larga para proteger manos y antebrazos de abrasión y posibles rasguños durante el proceso de instalación.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA Y CONSERVE ESTAS INSTRUCCIONES19

Seguridad con los niños Cuando los niños crecen lo suciente como para usar el electrodoméstico, es responsabilidad de los padres o tutores legales asegurarse de que personas calicadas los instruyan en prácticas seguras. No permita que nadie trepe, se pare, se incline, se siente o se cuelgue de ninguna parte de un electrodoméstico. Esto puede dañar el electrodoméstico o causar lesiones. ADVERTENCIA Asegúrese de que todo el electrodoméstico (incluidos los ltros de grasa y bombillas de luz, si corresponde), se haya enfriado y la grasa se haya solidicado antes de intentar limpiar cualquier parte del electrodoméstico. No use limpiadores de vapor para limpiar el electrodoméstico. Advertencias de la Propuesta 65 del estado de California ADVERTENCIA Este producto puede exponerlo a productos químicos, como cloruro de vinilo, conocidos en el estado de California como causantes de cáncer y defectos congénitos u otros daños reproductivos. Si desea más información, visite www.P65Warnings.ca.gov Protección del medio ambiente Desempaque el electrodoméstico y deseche el empaque, de acuerdo con los requisitos ambientales. AVISO Riesgo de daños debidos a la corrosión. Siempre encienda el electrodoméstico cuando cocine, para evitar la acumulación de condensación. La condensación puede conducir a daños por corrosión. Riesgo de daños debido a la entrada de humedad en los circuitos electrónicos. Nunca limpie los controles del operador con un paño húmedo. Puede dañarse la supercie por una limpieza incorrecta. Limpie las supercies de acero inoxidable solo en la dirección del grano. No use limpiadores de acero inoxidable en los controles del operador. Nunca use agentes de limpieza fuertes o abrasivos, pues pueden dañar la supercie. Riesgo de daños por el contraujo de la condensación. Instale un ventilador de escape en una pendiente ligeramente descendente, lejos del electrodoméstico (pendiente de 1°).

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1 - caja de recirculación

1 - ltro de recirculación

1 - rejilla decorativa

1 - bolsa de piezas (que contiene):

PLANEE LA INSTALACIÓN

1. Determine dónde hará la extracción la caja de

recirculación a través del gabinete.

• Frente (espacio para los pies), atrás, lado (izquierdo o derecho).

• Se requiere una abertura de 368 x 381 mm (14½ x 15 pulg.) en la base del gabinete para la caja de recirculación.

• Se requiere una abertura de 88 x 362 mm (3½ x 14¼ pulg.) para la extracción.

2. Determine la ubicación de la caja de recirculación.

• Planee alinear la salida del ventilador con la entrada de la caja de recirculación.

3. Determine los tramos de conductos requeridos.

(Compre los conductos por separado.)

• Se requiere un tramo de conducto redondo de 203 mm (8 pulg.) para conectar la extracción del ventilador con la entrada de la caja de recirculación.

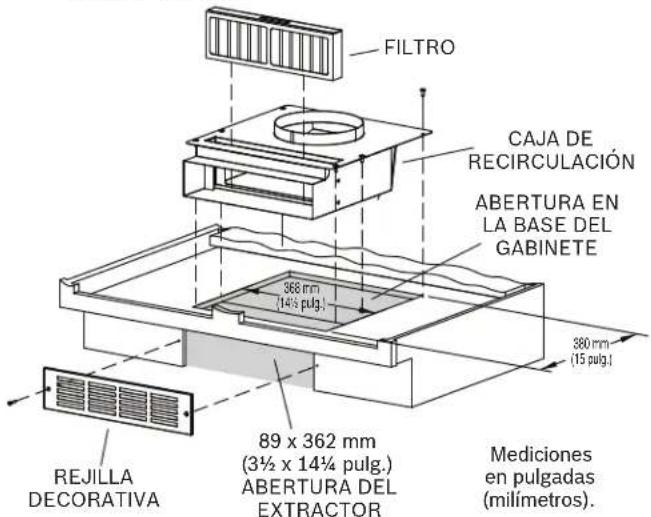

• Se podría requerir un tramo de conducto de 83 x 356 mm (3¼ x 14 pulg.) para conectar a la extracción de la caja de recirculación y prolongarla hasta la ubicación de la rejilla decorativa. 380 mm (15 pulg.) 368 mm (14½ pulg.) REJILLA DECORATIVA FILTRO CAJA DE RECIRCULACIÓN 89 x 362 mm (3½ x 14¼ pulg.) ABERTURA DEL EXTRACTOR ABERTURA EN

GABINETE EXTRACCIÓN A TRAVÉS DEL FRENTE DEL GABINETE (ESPACIO PARA LOS PIES) IMPORTANTE – Requisitos de la instalación El ventilador exible DHG602DUC de 600 pcm se puede instalar de una de dos maneras: (1) Como ventilador integral jo directamente al tiro descendente y estabilizado con patas de montaje. (2) Como ventilador en línea, sin estar jo directamente al tiro descendente, utilizando soportes de montaje y entramado de madera. Vea más detalles en el manual de instalación. El ventilador se compra por separado. (Incluye patas de montaje y soportes de montaje.) Se recomienda un gabinete con una anchura mínima de 24 pulg. (61 cm). Para la extracción por la izquierda o la derecha a través del espacio en el gabinete para los pies, se recomienda un gabinete con una profundidad de 760 mm (30 pulg.) , para alinearse adecuadamente con el ventilador exible. La salida redonda del ventilador de 203 mm (8 pulg.) y la entrada de la caja de recirculación redonda de 203 mm (8 pulg.) deben estar alineadas de manera vertical. (Vea la página 21.) Mediciones en pulgadas (milímetros).21

1. Corte la abertura en la base del gabinete.

• Tamaño: 362 x 381 mm (14½ x 15 pulg.)

• La orientación depende de la dirección de la extracción.

• Verique dos veces que la salida del ventilador y la entrada de la caja de recirculación quedarán alineadas.

2. Coloque temporalmente la caja de recirculación en la abertura de la base del gabinete.

• Gire ligeramente la parte trasera de la caja e inserte el extremo del extractor en la abertura.

• Marque la ubicación de la abertura del extractor en el espacio para los pies, en la parte trasera o en el lado del gabinete.

3. Retire la caja de recirculación de la abertura.

4. Corte la abertura de la extracción.

• Tamaño: 88 x 362 mm (3½ x 14¼ pulg.)

• Esta abertura estará cubierta con una rejilla decorativa.

5. Regrese a su lugar la caja de recirculación en la abertura de la base del gabinete.

• De ser necesario, conecte una extensión de conducto de 83 x 356 mm (3¼ x 14 pulg.) (no se incluye) como extensión de la salida de la caja de recirculación a la ubicación de la rejilla decorativa.

• Selle las conexiones a los conductos con cinta para aluminio para que queden seguras y herméticas. No use cinta para conductos.

• Use 6 tornillos #10 x 0.625 pulg. para asegurar la caja de recirculación a la base del gabinete.

6. Instale el ventilador.

• Vea las instrucciones del ventilador.

• Use un conducto redondo de 203 mm (8 pulg.) para conectar la extracción del ventilador a la entrada de la caja de recirculación.

• Selle las conexiones a los conductos con cinta para aluminio para que queden seguras y herméticas. No use cinta para conductos.

• Perfore oricios piloto de 3 mm (1/8 pulg.) a través de la parte superior de la caja de recirculación y je las patas a la caja de recirculación con 4 tornillos #8 x 0.375 pulg.

7. Instale la rejilla decorativa.

• Utilice los tornillos suministrados.

8. Retire la película de polietileno

• Levante el ltro de la ranura.

• Retire la película de polietileno.

• Regrese a su lugar el ltro en la ranura. REJILLA DECORATIVA

Usted puede hacer su propia rejilla decorativa. Utilice la rejilla decorativa en este juego como una plantilla para el tamaño y las ubicaciones generales de los oricios de montaje. El patrón de abertura de la rejilla queda a su elección. El área equivalente de las ranuras de la rejilla para el ujo de aire adecuado = 18 pulg.

REJILLA DECORATIVA EXTRACCIÓN

Recomendamos que reemplace el ltro de recirculación cada 6 meses. Sin embargo, esto puede variar dependiendo del tipo y de la cantidad de comida que cocine. Llame a servicio a clientes o a su distribuidor local para ordenar el reemplazo del ltro Modelo HDDFILTUC.

RECIRCULACIÓN CONDUCTO

DE 203 mm (8 pulg.) (según los códigos locales)

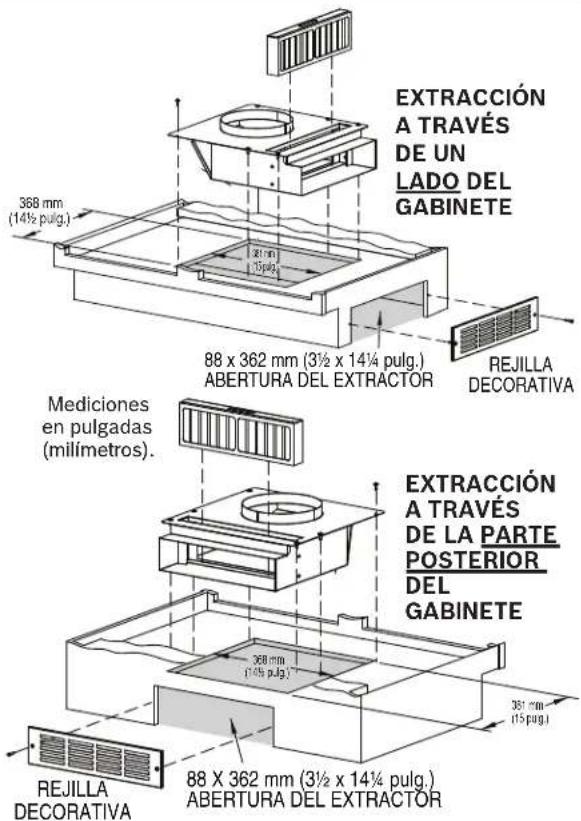

EXTRACCIÓN A TRAVÉS DEL

(ESPACIO PARA LOS PIES) VENTILADOR EXTRACCIÓN A TRAVÉS DE UN

EXTRACCIÓN A TRAVÉS DE LA

PARTE POSTERIOR DEL GABINETE

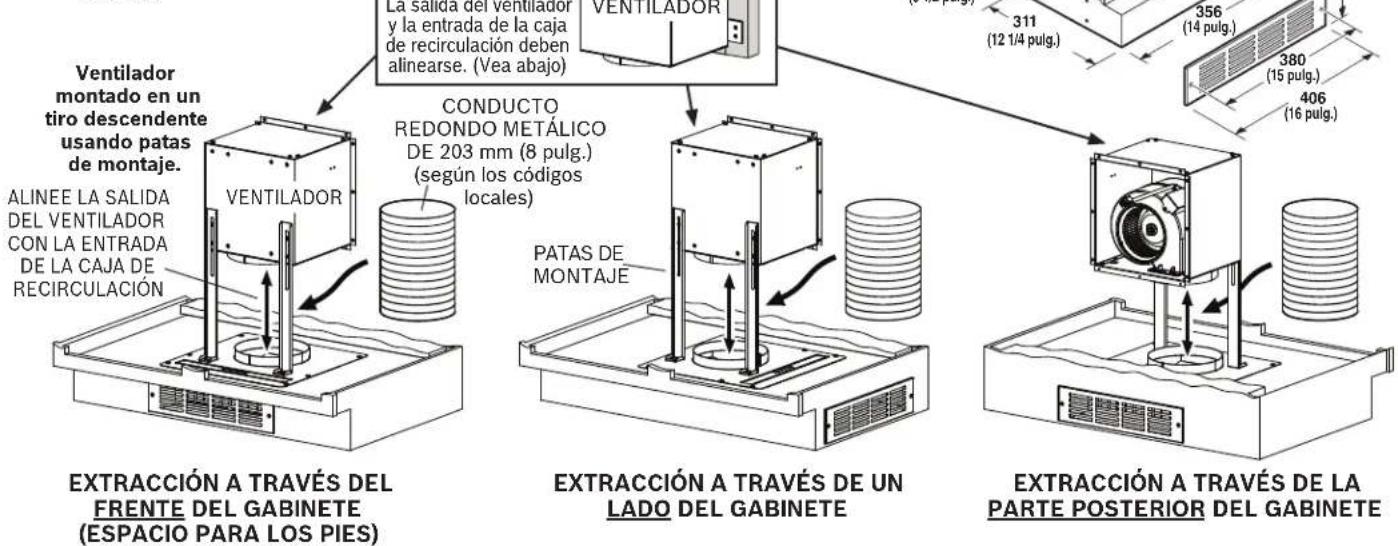

Ventilador montado en un tiro descendente usando patas de montaje. VENTILADOR Ventilador montado en el entramado en un sitio remoto utilizando soportes de montaje. PATAS DE MONTAJE La salida del ventilador y la entrada de la caja de recirculación deben alinearse. (Vea abajo)

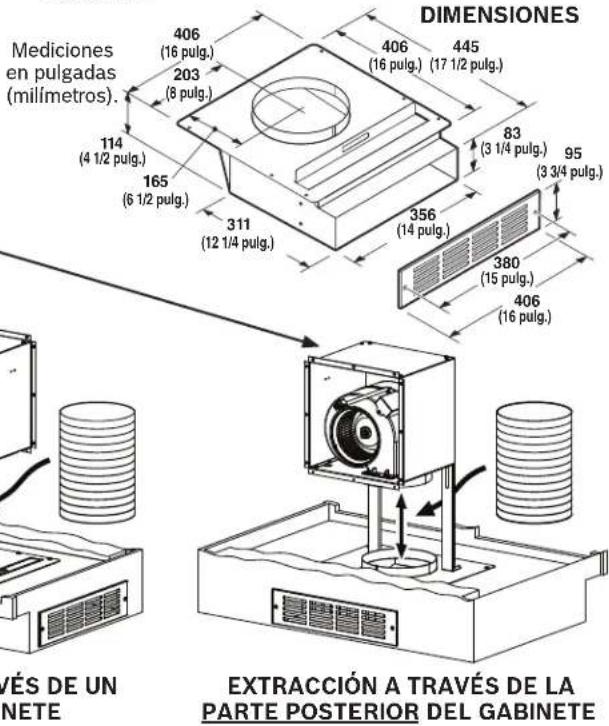

(3 3/4 pulg.) DIMENSIONES EXTRACCIÓN

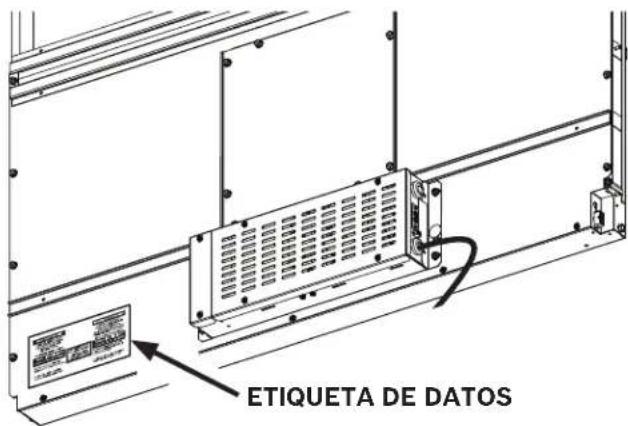

POSTERIOR DEL GABINETE Mediciones en pulgadas (milímetros). Mediciones en pulgadas (milímetros).22 Antes de llamar al servicio Vea la información de resolución de problemas en el Manual de uso y cuidado Consulte la “Declaración de garantía limitada del producto”. Para comunicarse con un representante de servicio, vea la información de contacto al frente del manual. Cuando llame, tenga preparada la información impresa en la etiqueta de datos de su producto. Etiqueta de datos La etiqueta de datos muestra el modelo y el número de serie. Cuando solicite el servicio, consulte la placa de datos en el electrodoméstico. La etiqueta de datos la puede encontrar al frente / abajo / a la izquierda de la cubierta del tiro descendente. Para evitar tener que buscar cada detalle de la información cuando llame, puede ingresar los cuatro datos necesarios en los espacios siguientes. No. de modelo No. de serie Fecha de la compra No. de servicio al cliente Conserva su factura o documentos para validar la garantía, en caso de que necesite servicio. Servicio Sabemos que usted ha realizado una inversión considerable en su cocina. Nos dedicamos a apoyarle a usted y a su electrodoméstico, de tal manera que tenga muchos años para cocinar de manera creativa. No dude en comunicarse con nuestro Departamento de Atención al Cliente en caso de que tuviera preguntas o en el caso poco probable de que el electrodoméstico Bosch® necesite servicio. Nuestro equipo de servicio está listo para ayudarle. EE.UU. 800-944-2904 www.bosch-home.com/us/support Canadá 800-944-2904 www.bosch-home.ca/en/support Piezas y accesorios Las piezas, ltros, desincrustantes, limpiadores de acero inoxidable y más se pueden comprar en la tienda electrónica de Bosch® o bien por teléfono. EE.UU. www.bosch-home.com/us/store Canadá Marcone 800-482-6022 o Reliable Parts 800-941-9217
