Type de produit	Hotte aspirante
Marque	Bosch
Modèle	DHI1FZUC
Poids	10,4 kg
Tension d'alimentation	120 V ~
Fréquence	60 Hz
Protection électrique recommandée	Disjoncteur 15 A
Diamètre du conduit d'évacuation	6 pouces (152 mm)
Mode d'évacuation	Évacuation extérieure
Type d'installation	Murale (ou sur le toit avec accessoire optionnel)
Distance minimale de la table de cuisson	78 3/4 po (200 cm)
Outils requis	Perceuse électrique, foret, tournevis, maillet en caoutchouc
Contenu de l'emballage	4 boulons d'ancrage, 4 vis, 1 connecteur
Sécurité	Mise à la terre obligatoire. Couper l'alimentation avant installation.
Attention	Ne pas utiliser avec un régulateur de vitesse à semiconducteurs.
Usage	Ventilation générale uniquement. Ne pas évacuer de vapeurs dangereuses.
Entretien	Nettoyer régulièrement les filtres. Consulter le manuel pour les détails.
Garantie	Consultez le service client Bosch pour plus d'informations.

FOIRE AUX QUESTIONS - DHI1FZUC BOSCH

Comment installer la hotte Bosch DHI1FZUC ?

Avant toute installation, coupez le courant au panneau électrique. Percez 4 trous de fixation de 6,35 mm de diamètre dans un mur plat et solide. Utilisez les boulons d'ancrage et vis fournis pour fixer la hotte. Assurez-vous que le conduit d'évacuation de 6 pouces est correctement raccordé vers l'extérieur. Pour plus de détails, reportez-vous à la notice d'installation.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 78 3/4 pouces (200 cm) entre le ventilateur et la hotte aspirante. Pour la distance entre la hotte et la table de cuisson, respectez les recommandations du fabricant de la table de cuisson.

Puis-je utiliser un régulateur de vitesse avec cette hotte ?

Non, l'utilisation d'un régulateur de vitesse à semiconducteurs est interdite car cela peut créer un risque d'incendie ou de choc électrique. Utilisez uniquement les commandes intégrées.

Comment nettoyer les filtres de la hotte ?

Les filtres doivent être nettoyés régulièrement. Retirez les filtres et lavez-les avec de l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous qu'ils sont complètement secs avant de les remettre en place. Consultez la notice pour plus de détails.

La hotte peut-elle fonctionner en mode recirculation ?

La hotte Bosch DHI1FZUC est conçue principalement pour l'évacuation extérieure. Pour une utilisation en recirculation, vous aurez besoin d'un kit de recirculation (accessoire optionnel). Veuillez contacter le service client Bosch.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord que l'alimentation électrique est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que le ventilateur n'est pas bloqué. Si le problème persiste, contactez un technicien qualifié. Ne tentez pas de réparer vous-même les composants internes.

Comment brancher électriquement la hotte ?

La hotte doit être branchée sur une prise mise à la terre de 120 V, 60 Hz, protégée par un disjoncteur de 15 A. Le câblage doit être effectué par un électricien qualifié conformément aux codes locaux. Coupez toujours le courant avant de procéder.

Où trouver des pièces de rechange pour cette hotte ?

Les pièces de rechange sont disponibles auprès du service client Bosch ou chez les revendeurs agréés. Vous pouvez également consulter le site internet de Bosch. Utilisez le numéro de modèle DHI1FZUC pour identifier les pièces.

Cette hotte est-elle compatible avec un ventilateur externe ?

Oui, un ventilateur externe peut être installé en association avec la hotte. Reportez-vous à la notice pour les instructions de montage du ventilateur. Assurez-vous de respecter les distances et les diamètres de conduit recommandés.

Comment verrouiller le panneau électrique pendant l'installation ?

Avant de commencer l'installation, coupez le courant au disjoncteur principal et verrouillez le panneau à l'aide d'un cadenas ou d'un dispositif de verrouillage pour éviter toute remise sous tension accidentelle. Suivez les consignes de sécurité de la notice.

MODE D'EMPLOI DHI1FZUC BOSCH

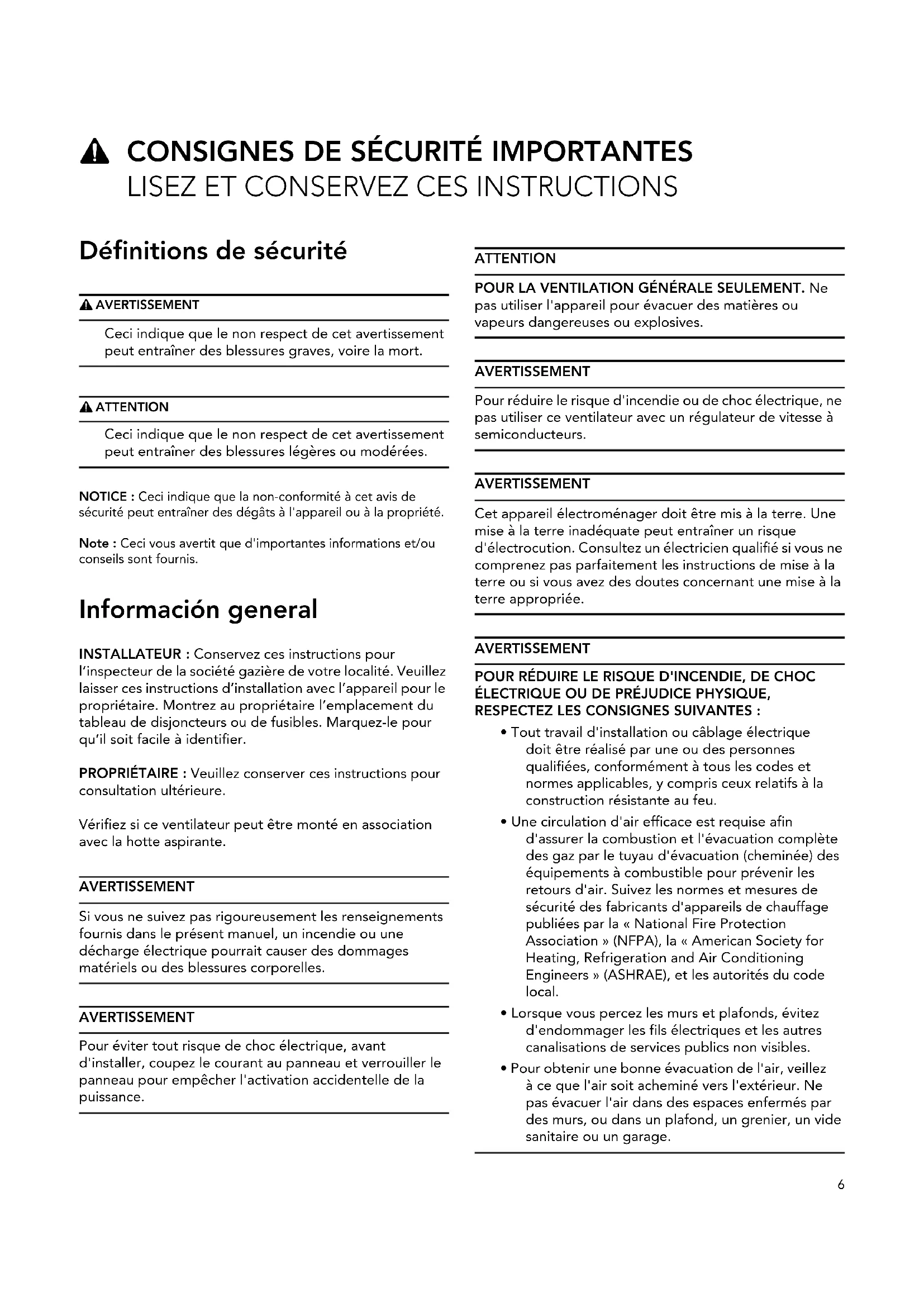

Définitions de sécurité

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures graves, voir la mort.

Attention

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures légères ou modérées.

NOTICE: Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété.

Note: Ceci vous avertit que d'importantes informations et/ou conseils sont fournis.

INSTALLATEUR: Conservez ces instructions pour l'inspecteur de la société gazière de votre localité. Veuillez laisser ces instructions d'installation avec l'appareil pour le propriétaire. Montrez au propriétaire l'emplacement du tableau de disjoncteurs ou de fusibles. Marquez-le pour qu'il soit facile à identifier.

PROPRIÉTAIRE : Veuillez conserver ces instructions pour consultation ultérieure.

Vérifiez si ce ventilateur peut être monté en association avec la hotte aspirante.

Avertissement

Si vous ne suivez pas rigoureusement les renseignements fournis dans le présent manuel, un incendie ou une décharge électrique pourrait causer des dommages matériels ou des blessures corporelles.

Avertissement

Pour éviter tout risque de choc électrique, avant d'installer, coupez le courant au panneau et verrouillez le panneau pour empêcher l'activation accidentelle de la puissance.

Attention

POUR LA VENTILATION GÉNÉRALE SEULEMENT. Ne pas utiliser l'appareil pour évacuer des matières ou vapeurs dangereuses ou explosives.

Avertissement

Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un régulateur de vitesse à semiconducteurs.

Avertissement

Cet appareil électroménager doit être mis à la terre. Une mise à la terre inadéquate peut entraîner un risque d'électrocution. Consultez un electricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre ou si vous avez des doutes concernant une mise à la terre appropriée.

Avertissement

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE PREJUDICE PHYSIQUE, RESPECTEZ LES CONSIGNES SUIVANTES :

• Tout travail d'installation ou câblage électrique doit être réalisé par une ou des personnes qualifiées, conformément à tous les codes et normes applicables, y compris ceux relatifs à la construction résistante au feu.
• Une circulation d'air efficace est requise afin d'assurer la combustion et l'évacuation complète des gaz par le tuyau d'évacuation (cheminée) des équipements à combustible pour prévenir les retours d'air. Suivez les normes et mesures de sécurité des fabricants d'appareils de chauffage publiées par la « National Fire Protection Association » (NFPA), la « American Society for Heating, Refrigeration and Air Conditioning Engineers » (ASHRAE), et les autorités du code local.
• Lorsque vous percez les murs et plafonds, évitez d'endommager les fils électriques et les autres canalisations de services publics non visibles.
• Pour obtenir une bonne évacuation de l'air, veillez à ce que l'air soit acheminé vers l'extérieur. Ne pas évacuer l'air dans des espaces fermés par des murs, ou dans un plafond, un grenier, un vide-sanitaire ou un garage.

Avertissement issu de la proposition 65 :

Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie:

Avertissement

Cancér et dommages à la reproduction - www.P65Warnings.ca.gov.

Avertissement

Ne réparez et ne remplacez aucune pièce de l'appareil à moins que cela ne soit expressément recommandé dans le présent manuel. L'installation, la réparation ou l'entretien inadéquat de cet appareil peut causer des blessures corporelles ou des dommages matériels. Consultez le présent manuel pour obtenir des conseils. Tous les autres travaux d'entretien doivent être effectués par un technicien qualifié.

Si le Code national de l'électricité (ou le code canadien de l'électricité) l'exige, cet appareil doit être installé sur un circuit de dérivation séparé.

RISQUE d'électrocution

• NE PAS retirer les connexions.
• N'utilisez pas une rallonge électrique.

Retirer tout le ruban et l'emballage avant d'utiliser l'appareil. Détruire ou recycler l'emballage après avoir déballé l'appareil.

Ne jamais laisser les enfants jouer avec le matériel d'emballage.

Équipement requis

• Perceuse électrique et foret Tournevis
• Maillet en caoutchouc

Équipement inclus

Boulons d'ancrage (4) Vis (4) - Connecteur

Mise en GARDE

Coupez l'alimentation du disjoncteur et verrouillez le panneau avant de procéder au câblage de cet appareil. Avant de procéder à l'entretien de l'appareil, laissez-lui le temps de refroidir une fois que vous avez coupé l'alimentation électrique.

L'air vicié ne doit jamais être évacué vers un conduit de cheminée ou d'évacuation en service pour d'autres raisons, ni vers un conduit servant à l'aération de pièces dans lesquelles se trouvent également des fournaux ou des cheminées.

L'air vicié doit être évacué conformément à la réglementation officielle et légale seulement (p. ex. la réglementation nationale du bâtiment).

Si l'air vicié doit être évacué par des conduits de cheminée ou d'évacuation qui ne sont pas en service, veuillez respecter la réglementation des autorités locales.

Lorsque la hotte aspirante est utilisée en mode d'évacuation de l'air simultanément avec un brûleur différent utilisant également la même cheminée, (tels les appareils de chauffage au gaz, au fuel ou au charbon, les chauffe-eau instantanés ou les chaudières à eau chaude), veuillez impérativement à ce que l'apport d'air frais soit suffisant pour assurer la combustion du brûleur.

Un fonctionnement sans risque est possible si la sous-pression dans la pièce ou le brûleur est installé ne dépasse pas 4 Pa (0,04 mbar).

On peut y parvenir en acheminant l'air requis pour la combustion à travers des ouvertures non obturables aménagées par exemple dans les portes ou les fenêtres, et en association avec des ventouses d'admission/d'évacuation de l'air fixées au mur ou grâce à d'autres mesures techniques telles qu'un verrouillage réciproque.

Si l'admission d'air est mauvaise, il existe un risque d'intoxication par les gaz dégagés lors de la combustion qui sont réacheminés dans la pièce.

Une évентoùse d'admission ou d'évacuation d'air fixée au mur ne constitue pas à elle seule une garantie que la valeur limite ne sera pas dépassée.

REMARQUE: Lors de l'évaluation de l'incidence globale, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne s'applique pas à l'utilisation d'appareils de cuisson, comme les tables de cuisson et les cuisinières.

Consignes de sécurité importantes

Le ventilateur doit être installé au moins à 7834 po (200 cm) de la hotte aspirante. - Lorsque vous montez un ventilateur de paroi externe, veillez à ce qu'il soit accessible pour l'entretien et les réparations. - Les connecteurs à contacts mâles et femelles des câbles électriques doivent se couvrir à l'intérieur du BATIMENT conformément aux codes locaux. - Ne pas diminuer le diamètre de 6 po. (152 mm) des conduites reliées à la hotte aspirante.

Étape 2: PREPARATION

• Le mur doit être plat et perpendiculaire.
• Veillez à ce que le mur puisse supporter solidement les vis et les prises nécessaires à l'installation.

Informations techniques

Model DHR1FZUC
Poids 23 lbs / 10.4 kg
Tension (CA) 120 V
Hertz 60 Hz
Disjoncteur 15 AMP
Taille de la conduite 6" (254 mm)

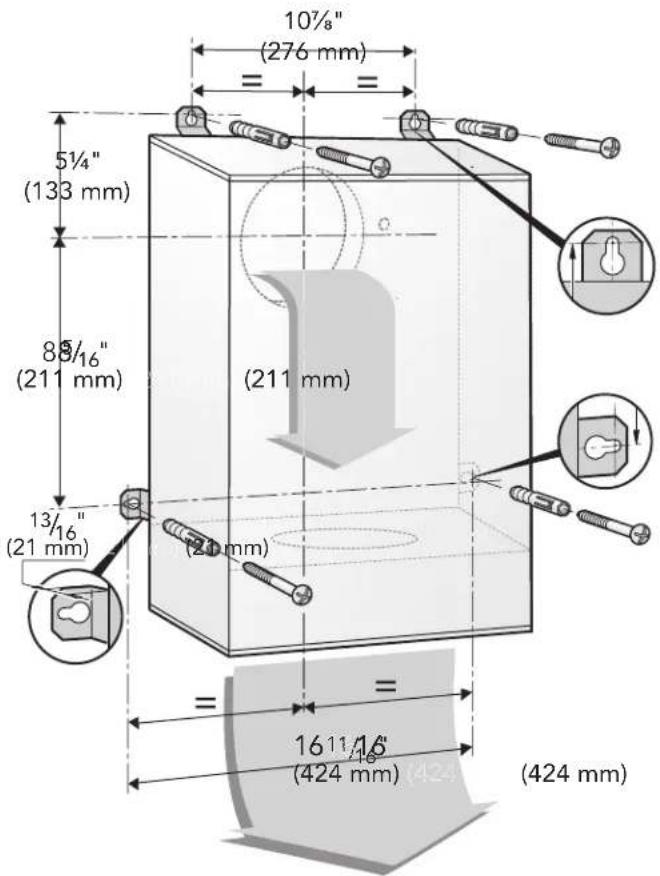

Étape 3: installation

1. Maintenez le ventilateur en place sur le mur.

Notez le sens de la conduction de l'air.

1. Marquez les 4 trous de fixation à percer.
2. Au moins une vis doit être installée dans un montant.
3. La prise murale doit convenir à la maçonnerie. Assurez-vous que la sortie d'air pointe vers le bas.

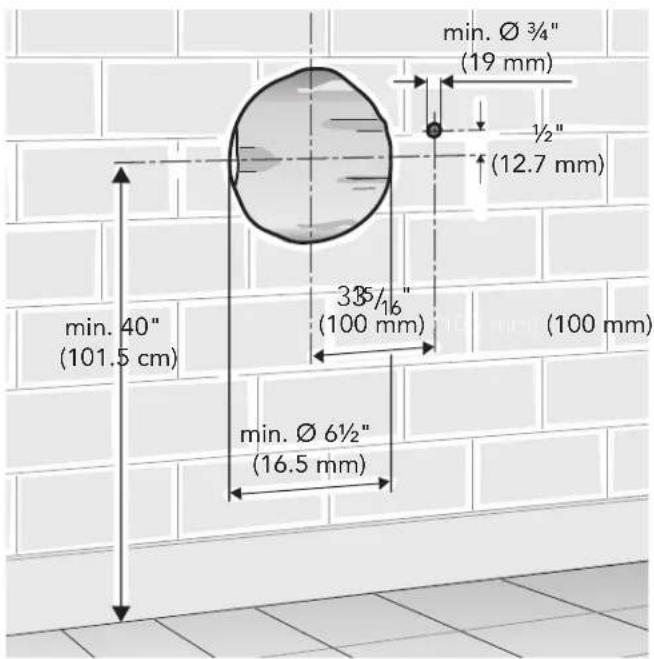

4. Ouverture dans le mur :

Marquez et percez un avant-trou et un trou séparé pour le conduit électrique.

1. Percez les 4 trous de fixation de 1 / 4 po. (6,35mm) de diamètre. Introduisez les prises murales et vissez le ventilateur dans le mur.
2. Connectez la conduite venant du ventilateur à la hotte aspirante et branchez-la vers l'extérieur.

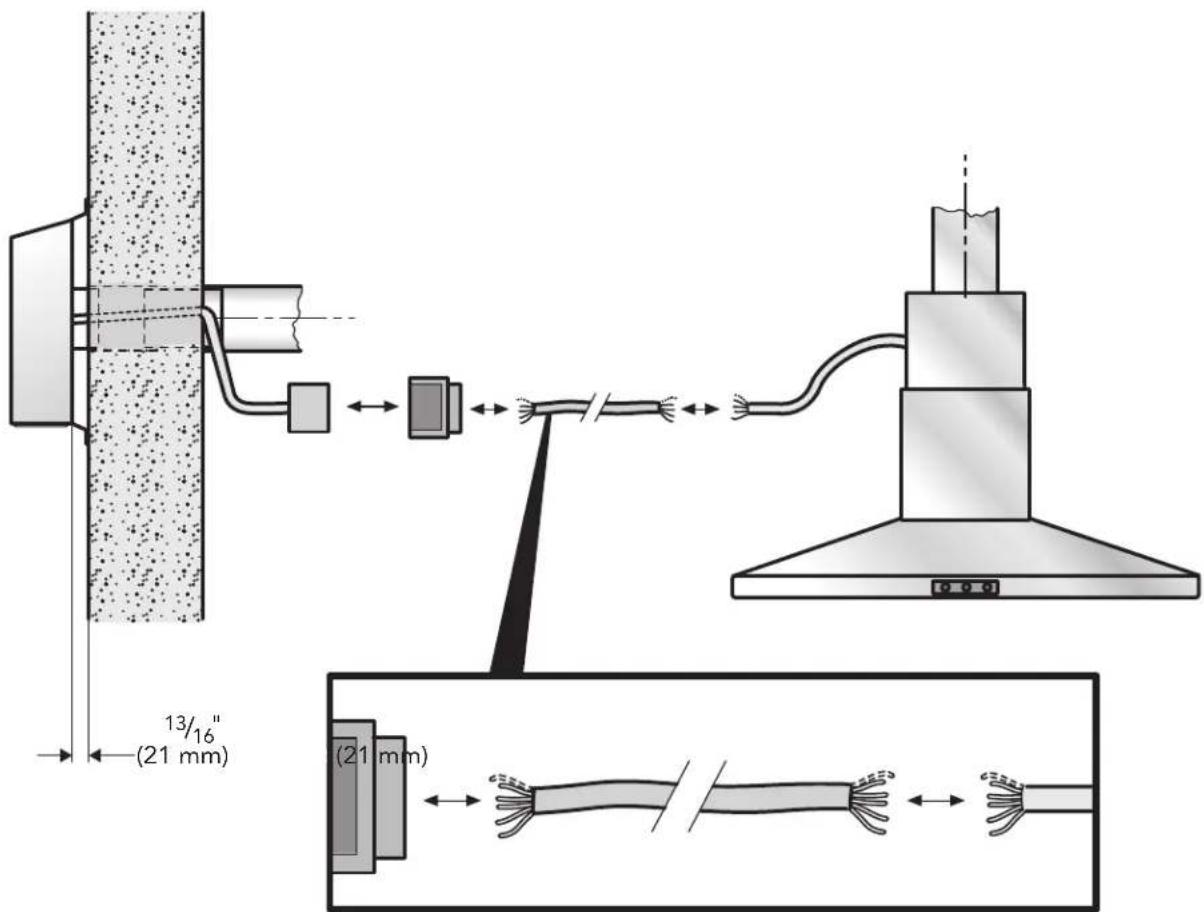

1. Connectez le ventilateur à la hotte aspirante à l'aide d'un câble de prolongement si nécessaire.

Utilisez le connecteur pour procéder au câblage du ventilateur, s'il le faut.

Pour effectuer les branchements, se reporter au schéma de câblage.

Avertissement

Pour des raisons de sécurité, le couvercle de prise supplémentaire doit toujours être fixe et fermé. - Les câbles non utilisés doivent être isolés, recouverts avec des capuchons de connexion et entreposés dans une position non dangereuse.

REMARQUE: L'appareil doit posséder une barrière étanche dans le mur, p. ex. les vis, les raccords de tuyauterie, l'ouverture murale, etc.

REMARQUE: L'appareil peut également être installé sur le toit en association avec un accessoire supplémentaire. Informez-vous auprès de votre détaillant ou communiquez avec le service à la clientèle de BOSCH au 1-800-944-2904.
