DER20P3S - Cuisinière Avanti - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière électrique encastrable
Marque	Avanti
Modèle	DER20P3S
Dimensions (approx.)	50,8 x 63,5 x 91,4 cm (20 x 25 x 36 pouces)
Poids (approx.)	45 kg
Alimentation électrique	115 V CA, 60 Hz, 15 A, circuit dédié
Consommation totale	Environ 7,3 kW (brûleurs + four)
Brûleurs de surface	4 brûleurs : 3 x 6 pouces (1200 W), 1 x 8 pouces (1800 W)
Four	Élément de cuisson 2100 W, élément gril 2000 W
Minuterie numérique	Avec affichage LED, réglable de 1 à 99 minutes
Dispositif anti-basculement	Support anti-tip inclus, fixation au sol obligatoire
Sécurité des brûleurs	Dispositif de sécurité thermique coupant l'alimentation en cas de surchauffe
Nettoyage	Eau chaude et bicarbonate de soude ; détergent doux pour l'extérieur ; ne pas utiliser de laine d'acier
Éclairage du four	Ampoule 15 W, E14, haute température (300 °C)
Grilles du four	2 grilles avec butées de sécurité
Tiroir de rangement	Tiroir amovible sous le four
Garantie	1 an limitée (pièces et main-d'œuvre)
Service client	Avanti Products : 1-800-220-5570 (pièces/réparations)

FOIRE AUX QUESTIONS - DER20P3S Avanti

Comment régler l'horloge de la cuisinière ?

Appuyez sur le bouton SET une fois. L'heure clignote. Utilisez les boutons (+) ou (-) pour régler les heures, puis appuyez à nouveau sur SET pour régler les minutes. Attendez 5 secondes pour confirmer.

Comment utiliser la minuterie ?

Appuyez sur SET pendant 3 secondes jusqu'à afficher 00:00. Utilisez (+) ou (-) pour régler le temps (1-99 minutes), attendez 5 secondes. Pour voir le compte à rebours, appuyez 3 fois sur SET. À la fin, l'alarme sonne 15 fois.

Comment activer le rétroéclairage des boutons ?

Appuyez sur le bouton BACKLIGHT pendant 3 secondes pour allumer ou éteindre les lumières derrière les boutons du panneau de commande.

Que faire si un brûleur de surface ne chauffe pas ?

Vérifiez que le fusible n'a pas sauté ou que le disjoncteur n'est pas déclenché. Assurez-vous que le bouton est poussé et tourné correctement. Si le problème persiste, l'élément peut être défectueux ; contactez le service client.

Comment installer le support anti-basculement ?

Placez le support au sol à l'emplacement souhaité (côté droit ou gauche). Marquez les trous, percez avec un foret de 5/16", insérez les chevilles plastiques, puis fixez le support avec les vis fournies. Glissez la cuisinière en place en vous assurant que le pied arrière s'engage sous le support.

Comment nettoyer l'intérieur du four ?

Débranchez l'appareil. Utilisez une solution d'eau chaude et de bicarbonate de soude (2 cuillères à soupe par litre). Lavez les surfaces internes, les grilles et les étagères avec un détergent doux. Rincez et séchez. Ne jamais utiliser de nettoyeur vapeur.

Comment remplacer l'ampoule du four ?

Assurez-vous que le four est froid et débranché. Retirez le couvercle de protection. Dévissez l'ancienne ampoule et remplacez-la par une neuve de même spécification : 15 W, E14, haute température (300 °C). Revissez le couvercle.

Le four ne fonctionne pas, que vérifier ?

Vérifiez que le fusible ou le disjoncteur est en état. Assurez-vous que le bouton de sélection de fonction (cuisson/gril) est réglé sur une position active et que le thermostat est réglé sur une température. Si rien ne s'allume, contactez un technicien.

Pourquoi les aliments cuisent-ils lentement sur la table de cuisson ?

Utilisez des casseroles à fond plat et de taille adaptée à l'élément. Les fonds doivent être propres et secs. Commencez la cuisson sur la position HI puis réduisez le réglage.

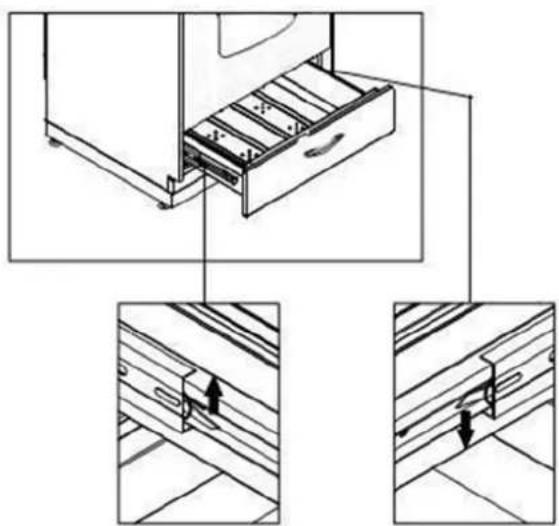

Comment retirer et remettre le tiroir de rangement ?

Soulevez le petit crochet gauche vers le haut tout en appuyant sur le petit crochet droit vers le bas. Tirez le tiroir vers vous. Pour le remettre, alignez-le sur les rails et poussez jusqu'à enclenchement.

MODE D'EMPLOI DER20P3S Avanti

Actual design / color may vary./Diseno / color real pourrait variar. / Design / Couleur peut varier

BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS.

Lisez attentivement ce guide.

Il est destiné à vous aider à utiliser et à maintenir votre nouvel appareil correctement.

Gardez-le à portée de main pour répondre à vos questions.

Si vous ne comprendrez pas quelque chose ou vous avez besoin de plus d'aide, s'il vous plaît appelez:

Avanti service à la clientèle 800-220-5570

Gardez preuve de la date d'achat d'origine (tel que votre bordereau de vente) avec ce guide pour établir la période de garantie.

Prudence:

CET APPAREIL N'EST PAS CONCU POUR LE STOCKAGE DE MÉDICAMENTS OU D'AUTRES PRODUITS MÉDICAUX.

Notez le modèle et le numéro de série.

Vous les trouverez sur une plaque située sur la paroi extérieure arrière de l'appareil.

S'il vous plaît écrire ces chiffres ici :

Date d'achat

Numéro de module

Numéro de série

Utilisez ces numéros dans toute correspondance ou appels de service concernant votre appareil.

Si vous avez reçu un appareil endommagé, contactez immédiatement le revendeur (ou le constructeur) qui vous a vendu l'appareil.

Gagnez du temps et de l'argent. Avant d'appeler le service, consultez le Guide de dépannage. Il énumère les causes des problèmes de fonctionnement mineurs que vous pouvez vous-même corriger.

Nous sommes fiers de notre service et nous voulons que vous soyez heureux. Si pour une raison quelconque vous n'êtes pas satisfait du service que vous recevez, voici quelques étapes à suivre pour obtenir de l'aide.

FIRST, contacter lesgens qui ont réparévoir appetitel. Expliquez pourquoi vousn'êtes pas satisfait. Dans la plupart des cas, ela va résoudre le problème.

Ensuite, si vous n'êtes toujours pas satisfait, écrivez tous les détails, y compris votre numéro de téléphone, et l'envoyer à:

Service Clients

Avanti Produtos

10880 NW 30 Street

Appareil sécurité

Nous avons fourni de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Toujours lire et obéir à tout message de sécurité.

C'est le symbole d'alerte de sécurité. Ce symbole vous signale les dangers potentiels qui peuvent tuer ou blesser vous et les autres. Tout message de sécurité suivra le symbole d'alerte et portera les quartiers "DANGER", "ATTENTION" ou "PRUDENCE".

DANGER

Danger signifie que le non-respect de cette déclaration de sécurité peut entraîner des blessures ou la mort.

Attention signifie que le non-respect de cette déclaration de sécurité peut entraîner des dommages importants du produit, des blessures graves ou la mort.

Attention signifie que le non-respect de cette déclaration de sécurité peut entraîner des mineures ou modérées blessures, ou des biens ou des dommages matériels.

Tout message de sécurité vous alertera à quel est le danger potentiel et vous disent comment réduire le risque de blessure, et vous permettent de savoir ce qui peut arriver si les instructions ne sont pas suivies.

Appareil sécurité

Avant que l'appareil ne soit utilisé, il doit être correctement positionné et installé comme décrit dans ce manuel, afin de lire attentivement le manuel. Pour réduire le risque d'incendie, de choc ou de blessure électrique lors de l'utilisation de l'appareil, suivez les précautions de base, complétant les éléments suivants:

DANGER

• Brancher sur une prise à 3 broches mise à la terre, ne pas enlever la broche de terre, ne pas utiliser un adaptateur, et ne pas utiliser une rallonge
• Remplacer tous les panneaux avant exploitation
• Il est recommandé d'utiliser un circuit distinct, qui sert uniquement votre refroidisseur de breuvages, fourni. Utilisez des éléments qui ne peuvent pas être désactivés par une chaîne de traction interrupteur ou
• Ne jamais nettoyer appareil pièces avec des liquides inflammables. Ces vapeurs peuvent créer un risque d'incendie ou d'explosion. Et ne pas stocker ou utiliser de l'essence ou d'autres vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil. Les vapeurs peuvent créer un risque d'incendie ou d'explosion.
• Avant de procéder à des opérations de nettoyage et d'entretien, assurez-vous que l'alimentation de l'appareil est débranchée.
• Débrancher la prise électrique lorsque vos mains sont humides
• Débranchez l'appareil ou déconnectez l'alimentation avant le nettoyage ou l'entretien. Ne pas le faire peut entraîner un choc électrique ou la mort.
• Faire pas tenter de réparer ou de remplacer une partie de votre appareil à moins qu'il ne soit spécifiquement recommandé dans ce matériel. Toutes les autres réparations doivent être confiées à un technicien qualifié.

• Utilisation de deux personnes ou plus pour déplacer et installer l'appareil. Ne pas le faire peut entraîner des blessures dans le dos ou d'autres blessures.
• Pour assurer une bonne ventilation de votre appareil, l'appareil doit être complètement dégagé. Choisissez un endroit bien aéré avec des températures supérieures à 55°F (13°C) et au-dessous 90°F (32°C). Cet appareil doit être installé dans une zone protégée de l'élément, comme le vent, la pluie, de l'eau pulvérisée ou lumière du soleil.
• L'appareil ne doit pas être situé à côté de fours, grilles ou autres sources de chaleur élevée.
• L'appareil doit être installé avec toutes les connexions électriques, d'eau et d'évacuation, conformément aux codes étatiques et locaux. Une alimentation électrique standard (115 V CA seulement, 60 Hz), mise à la terre conformément au Code national de l'électricité et les codes et règlements locaux est nécessaire.
• Faire passer le cordon d'alimentation du appareil sans le plier ou le pincer.
• Le fusible (ou disjoncteur) doit être de 15 ampere.
• Il est important que l'appareil soit à niveau afin de fonctionner correctement. Vous devrez peut-être faire plusieurs ajustements pour le niveler.
• Toute installation doit être conforme aux exigences du code de plomberie locale. Assurez-vous que les tuyaux ne sont pas pincés ou piés ou endommagés au cours de l'installation.
• Vérifier les fuites après connexion.
• Ne jamais laisser les enfants utiliser, jouer avec ou crawler à l'intérieur de l'appareil
• Faire pas utiliser de produits de nettoyage à base de solvants ou abrasifs sur l'intérieur. Ces nettoyants peuvent endommager ou décolorer l'intérieur.
• Ne pas utiliser cet appareil pour d'autres fins que celles prévues.

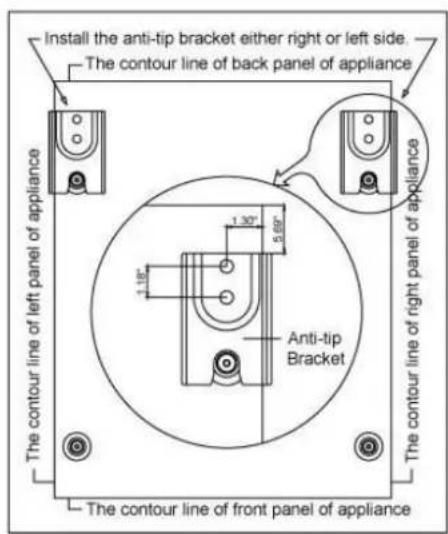

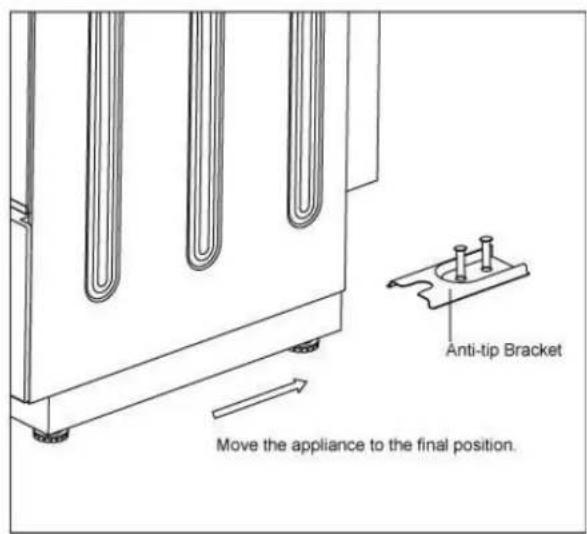

Le support anti-tip

La cuisine ne bascule pas pendant une utilisation normale. Cependant, la gamme peut basculer si vous appliquez trop de force ou de poids à la porte ouverte sans le support anti-renversement convenablement fixé.

Pour réduire le risque de basculement de l'appareil, l'appareil doit être correctement installé avec le dispositif anti-renversement inclus avec l'appareil.

ATTENTION
Risque d'basculément Un enfant ou adulte peuvent se renverse la cuisson et à été tués Vérification installation du dispositif anti-tip par instructions d'installation Vérifier mobilisation de dispositif anti-tip des la cuisson propose par les instructions d'installation Ne pas suivre ces instructions peut entraîner la mort ou brûler graves aux enfants etadultes	FAIRE DISPOSITIF QUE L'ANTI-TIP EST INSTALLÉ Glisser le avant la cuisson Regardez pour le dispositif anti-tip, assurer il est fixé correctement au plancher Glisser la cuisson retour en place pour que l'arrière pied est sous le dispositif anti-tip.

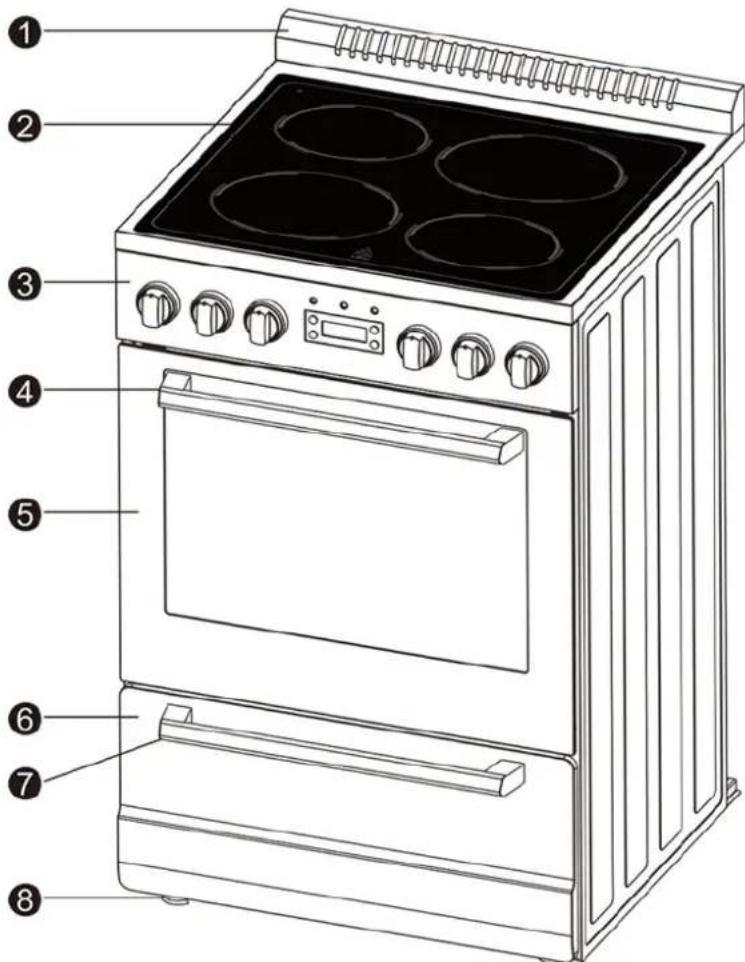

PIECES Et caracteristiques

1. Dosseret avec orifice du four intégré
2. Table de cuisson
3. Panneau de contrôle
4. Poignée four
5. Portedou four
6. Tiroir de rangement
7. Poignée tiroir de rangement
8. Pieds de nivellement (4)

Attention

Pour réduire le risque d'incendie, d'électrocution ou de blessure lors de l'utilisation de la gamme, suivre ces précautions de base :

• Lisez toutes les instructions avant d'utiliser la gamme.
• ATTENTION: POUR REDUIRE LE RISQUE DE BASCULEMENT DE LA CUISINIÈRE, LA CUISINIÈRE DOIT ÊTRE BIEN PAR DISPOSITIF ANTI-TIP INSTALLÉ CORRECTEMENT. POUR VERIFIER SI LE DISPOSITIF EST INSTALLÉ CORRECTEMENT, FAITES GLISSER L'APPAREIL VERS L'AVANT, REGARDEZ POUR BRIDE ANTIBASCULEMENT FIXÉE AU PLANCHER, ET GLISSER L'APPAREIL RETOUR ARRÊTÉE EST SOUS LA BRIDE ANTIBASCULEMENT.
• PRUDENCE: Ne pas stocker les articles d'intérêt pour les enfants dans les armoires au-dessus d'une cuisine ou sur le dosseret d'une gamme - les enfants grimper sur la plage pour atteindre ces objets pourrait être gravement blessés.
• Installation appropriée - Assurez-vous que la cuisinière est correctement installée et mise à la terre par un technicien qualifié.
• Ne jamais utiliser votre appareil pour réchauffer ou chauffer la pièce.
• Ne pas laisser les enfants seuls - Les enfants ne doivent pas être laissés seuls ou sans surveillance dans la zone où l'appareil est en cours d'utilisation. Ils ne devraient jamais être autorisés à rester aussi ou debout sur une partie quelconque de l'appareil.
• Porter des vêtements appropriés - Raccord desserré ou vêtements suspendus ne doivent jamais être portés pendant l'utilisation de l'appareil.
• Entretien par l'utilisateur - Ne pas réparer ou remplacer une partie quelconque de l'appareil à moins spécifiquement recommendé dans le manuel. Toutes les autres réparations doivent être confiées à un qualifié technicien. Stockage dans ou sur du matériel - Des matériaux inflammables ne doit pas être stocké dans un four ou à proximate des unités de surface.
• Ne pas utiliser l'eau sur un feu de graisse - Éteindre le feu ou les flammes ou utiliser un produit chimique sec ou à mousse. Utilisez seulement des mitaines sèches - Des mitaines humides sur des surfaces chaudes peuvent causer des brûlures par la vapeur. Ne laissez pas les mitaines toucher les éléments chauffants. Ne pas utiliser une serviette ou un tissu épais.
• Utilisez panonce taille - Cet appareil est équipé d'une ou plusieurs unités de taille différente de la surface. Choisissez les ustensiles ayant un fond plat assez grand pour couvrir l'élément chauffant de l'unité de surface. L'utilisation d'ustensiles trop petits exposera une partie de l'élement de chauffage à contact direct et peut entraîner l'inflammation des vêtements. L'utilisation d'ustensiles de brûleur permettra également d'améliorer l'efficacité.
• Ne jamais laisser les éléments de surface allumés à haute chaleur - Faire bouillir à cause de la fumée et des projections de graisse qui peuvent prendre feu. Assurez-vous que les cuvettes réfléchissantes ou coupelles sont en place - L'absence de ces cuvettes au cours de la cuisson peut causer des dommages aux câblages ou aux composants.
• Garnissages protecteurs - Ne pas utiliser du papier d'aluminium pour l'unité de surface les cuvettes ou le fond du four, sauf tel que suggéré dans le manuel. Une mauvaise installation de ces revêtements peut entraîner un risque de choc électrique ou d'incendie.
• Ustensiles de cuisine émaillés - Seuls certains types de verre, verre / céramique, céramique, terre cuite, ou autres ustensiles émaillés peuvent être utilisés pour la gamme de service supérieure sans rupture à cause du changement brusque de température.
• Les poignées des ustensiles doivent être tournées vers l'intérieur et non vers le dessus des éléments adjacentes.
• Pour minimiser les brûlures, l'inflammation de matériaux inflammables et l e de telle sorte qu'elle est tournée vers l'intérieur, et ne se prolonge pas sur les unités de surface adjacentes.
• Ne pas tremper les éléments de chauffage amovibles - Les éléments de chauffage ne doivent jamais être immergés dans l'eau.
• Ne pas faire cuire sur table de cuisson brisée - Si cuisinier-haut doit briser, les solutions de nettoyage et les éclaboussures peuvent pénétrer le cuisinier haut cassé et créer un risque de choc électrique. Contactez immédiatement un technicien qualifié.
• Nettoyez la table de cuisson avec prudence - Si une éponge ou un chiffon humide est utilisé pour essuyer les renversements sur une surface de cuisson chaude, faire attention à éviter la consommation de vapeur. Certains nettoyants peuvent produire des vapeurs nocives si elle est appliquée sur une surface chaude. Utilisez soins Lorsque ouverture de la porte - Laisser l'air chaud ou de la fuite de vapeur avant de retarder ou de remplacer la nourriture.
• Ne pas faire chauffer des aliments, les récipients fermés. L'accumulation de pression peut faire exploser le contenant et causer des blessures.
• Gardez l'évent du four Conduits Dégagés.

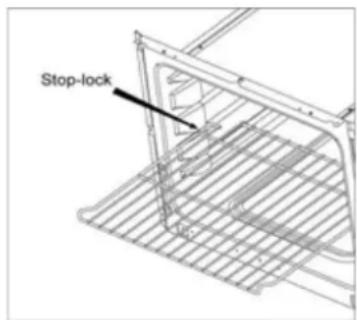

• Placement des grilles du four - Toujours placer les grilles du four à l'emplacement désiré lorsque le four est froid. Si la grille doit être déplacée pendant que le four est chaud, ne pas laisser de manique élément chauffant dans le four.
• Ne pas toucher les unités de surface, les éléments de chauffage, les surfaces intérieures du four ou les zones proches - les unités de surface et les éléments chauffants peuvent être chauds même si elles sont de valeur foncée. Zone près de la surface et les surfaces intérieures d'un four deviennent assez chaudes pour causer des brûlures. Pendant et après l'utilisation, ne pas toucher ou laisser des vêtements ou d'autres unités de surface des matériaux inflammables de contact, les zones proches des unités ou des surfaces intérieures du four jusqu'à ce qu'il soit eu suffisamment de temps pour refroidir. D'autres surfaces de l'appareil peuvent venir aussi chaudes pour causer des brûlures - parmi ces surfaces sont des ouvertures d'aération du four et les surfaces près de ces ouvertures, les portes du four et la fenêtre des portes du four.

Attention

AVEZ CETTE GAMME INSTALLÉE PAR UN INSTALLATEUR QUALIFIÉ.

L'INSTALLATION, L'AJUSTEMENT, LA MODIFICATION OU L'ENTRETIEN INCORRECTS PEUVENT CAUSER DES BLESSURES OU DES DOMMAGES MATRIELS.

CONSULTER UN INSTALLATEUR QUALIFIÉ OU UNE AGENCE DE SERVICE.

IMPORTANT - CONSERVER POUR L'UTILISATION DU INSPECTEURS LOCAUX.

Avant d'utiliser votre cuisinière électrique

Retirez l'emballage extérieur et intérieur. Vérifiez que vous avez toutes les pièces suivantes:

2 grilles de four 1 Plateau et Grille 1 Anti-tip Bracket

(Emballé dans l'emballage de styromousse dessus de la plage - NE PAS JETER)

Mode d'emploi Assemblage dosseret (dosseret et cinq (5) vis)

(Emballé dans l'emballage de styromousse dessus de la plage - NE PAS JETER)

Nettoyer la surface intérieure à l'eau tiède avec un chiffon doux. - Demandez à votre gamme installée et correctement mise à la terre par un installateur qualifié en conformité avec les instructions d'installation. - Ne tentez pas de réparer ou de remplacer une partie de votre gamme à moins qu'il ne soit spécifiquement recommandé dans ce manuel. - Ne pas enlever les étiquettes apposées de façon permanente, des avertissements ou des plaques à partir du produit. Cela peut annuler la garantie. L'installateur doit laisser ces instructions au consommateur qui doit conserver pour l'inspecteur local et pour référence future. - S'il vous plaît respecter tous les codes et règlements locaux et nationaux.

Important

Avant vous utiliser cette plaque pour la première fois : il faut chauffer les éléments de chauffage. Un revêtement protecteur, qui doit être brûlé avant utilisation. Pour ce faire, ouvrez la porte du four et réglez le bouton de contrôle de la température à F. Tournez le sélecteur de fonction à l'élément de cuisson et l'élément Broil séparément à environ 15 minutes. Il est important d'assurer une ventilation adéquate au cours de cette période.

Important:

Cette gamme est concise et fabriquée uniquement pour la cuisson de la nourriture domestique (ménage) et ne convient pas pour une application non-domestique et ne doit donc pas être utilisée dans un environnement commercial.

La garantie de la gamme sera annulée si la plage est utilisée dans un environnement non domestique, soit un environnement commercial, commercial ou communautaire.

Precautions et recommandations importantes

Après avoir déballé la plaque, vérifie qu'elle ne soit pas endommagée et que la porte du four ferme correctement. En cas de doute, ne pas l'utiliser et consulter votre fournisseur ou un technicien professionnel qualifié.

Éléments d'emballage (par exemple des sacs en plastique, mousse de polystyrène, sangles d'emballage, etc.) ne doivent pas être laissés à la portée des enfants, car ils peuvent causer des blessures graves.

La gamme a été soigneusement testée pour un fonctionnement sûr et efficace. Cependant, comme avec tout appareil, il y a des précautions d'installation et de sécurité spécifiques qui doivent être suivies pour assurer un fonctionnement sûr et satisfaisant.

• Ne pas essayer de modifier les caractéristiques techniques de l'appareil, car cela pourrait devenir dangereux à utiliser.
• Ne pas effectuer des opérations de nettoyage ou d'entretien sur l'appareil sans avoir préalablement déconnecté celui-ci de l'alimentation électrique.
• Après l'utilisation, veiller à ce que les boutons sont en OFF position.
• Ne jamais toucher l'appareil avec les mains ou les pieds mouillés.
• Ne pas faire fonctionner l'appareil pieds nus.
• Ne laissez pas les enfants ou d'autres personnes incapables d'utiliser l'appareil sans surveillance.
• Pendant et après l'utilisation de la gamme, certaines parties deviennent très chaudes. Ne pas toucher les pièces chaudes.
• Gardez les enfants loin de la plage quand il est en cours d'utilisation. Risque d'incendie! Ne stockez pas de matières inflammables dans le four ou dans le tiroir du bas. Risque d'incendie! Ne pas tenter de sécher les vêtements ou tout autre type de textile dans le four ou dans le tiroir du bas. Assurez-vous que les câbles électriques reliant d'autres appareils à proximité de la plage ne peuvent pas entrer en contact avec la table de cuisson ou de rester coincés dans la porte du four.
• Ne pas aligner les parois du four avec du papier d'aluminium. Ne pas placer des étagères, des casseroles, des plateaux de support, plateau de cuisson au grill ou autres ustensiles de cuisine sur la base de la chambre du four.
• Le fabricant décline toute responsabilité pour les dommages aux personnes ou des dommages matériels causés par une utilisation incorrecte de la gamme. Pour éviter tout risque possible, l'appareil doit être installé par un personnel qualifié. Toute réparation par des personnes non qualifiées peut entraîner un choc électrique ou un court-circuit. Afin d'éviter d'éventuelles blessures à votre corps ou à la plage, ne pas essayer de réparer fourmi par vous-même. Ce travail doit être effectué par un personnel qualifié.
• Risque de brûlure! Le four de cuisson et accessoires peuvent très chaud pendant le fonctionnement. Assurez-vous que les enfants sont gardés hors de la portée et de les avertir en conséquence. Pour éviter les brûlures, utiliser des vêtements et des gants lors de la manipulation des pièces chaudes ou des ustensiles. Tenez loin de la cuisinière lorsque vous utilisez la porte du four. L'air chaud ou de la vapeur qui échappe peut causer des brûlures aux mains, le visage et / ou les yeux.
• Ne jamais nettoyer le four avec tous les appareils de nettoyage à la vapeur à haute pression, car il peut provoquer un court-circuit.
• Ne laissez rien sur le dessus de l'évent du four. Ne jamais couvrir l'ouverture de l'évent du four avec du papier d'aluminium ou tout autre matière.
• Cette gamme est destinée à un usage domestique. Ne jamais utiliser l'appareil à d'autres fins.
• Si vous décidez de ne pas utiliser la gamme plus longtemps (ou décidez de remplacer un ancien modèle), avant de les éliminer, il est recommandé qu'il soit rendu inopérant d'une manière appropriée, conformément à la législation en matière de santé et de protection de l'environnement, en veillant notamment à que toutes les parties potentiellement

dangereuses soient rendues inoffensives, en particulier en ce qui concerne les enfants qui pourraient jouer avec de nouveaux appareils. Retirez la porte avant de l'éliminer pour éviter l'emprisonnement.

Installation de l'cuisinière electrique

• La gamme électrique doit être installée par un technicien qualifié. Assurez-vous que vous avez tout le nécessaire pour une installation correcte. Il est de la responsabilité de l'installateur de respecter les autorisations d'installation spécifiées dans le manuel.
• Dimensions de l'ouverture du cabinet qui sont présentés ci-dessus doivent être utilisés. Ces dimensions sont les distances minimales. Les distances minimales doivent être maintenues entre la surface de cuisson de l'appareil et la surface horizontale au-dessus de la table de cuisson. 30 pouces est la distance minimale entre le sommet de la surface de cuisson et le fond d'un bois non protégé ou armoire métallique. Pour éliminer le risque de brûlures ou d'incendie en atteignant plus des unités de surface chauffées, un espace de stockage de l'armoire située au-dessus des unités de surface doit être évité. Si une armoire de rangement doit être fournie, le risque peut être réduit en installant une hotte qui projette horizontalement un minimum de 5 pouces au-delà du fond des armoires.
• Placez votre cuisinière électrique sur un plancher qui est assez solide pour supporter quand il est entièrement assemblé comme indiqué ci-dessus. Pour le niveau de votre cuisinière électrique, ajustez les pieds de nivellement au bas de l'appareil.
• Éviter de placer l'appareil dans les zones humides. comme cela peut entraîner un risque de choc électrique.

Aventisement

Non conforme échouage peut résulter dans risque de décharge électrique. Si la barre d'alimentation est endommagée, faites-la remplacer par un centre de service Avanti Produits autorisé.

• L'appareil correctement réinstallée et garantie par une technicienne qualifiée conformité avec le National Electrical Code ANSI / NFPA n° 70 (dernière édition) et les exigences locales du code électrique. L'installation doit être faite par un Electricien/agréé. La gamme peut être connectée au moyen de permanent "Hard câblage" ou "Kit de cordon d'alimentation". Le cordon d'alimentation ne sont pas fournis, mais il est disponible dans votre maison d'alimentation électrique local.
• Utilisez seulement 3 conducteurs ou 4 conducteurs UL cordon de gamme évalué à 40 ampères avec 125 / 250V Plage de tension minimum. Ces cordons peuvent être fournis avec décharge de traction ou connecteur de conduit.
• La plage doit être connectée à la tension électrique et la fréquence comme indiqué sur l'étiquette signalétique. La gamme peut être connectée directement à la (ou la boîte de disjoncteur) à fusible par flexible, blindé ou non métallique gainé, câble de cuivre (avec fil de mise à la terre). Autoriser deux à trois pieds de mou dans la ligne de sorte qu'il peut être déplacé si le service est always nécessaire. Pour votre sécurité personnelle, la plage doit être correctement mise à la terre.
• Retirer le fusible ou disjoncteur ouvert avant de commencer l'installation.
• Ne tentez pas de réparer ou de remplacer une partie de l'appareil à moins qu'il ne soit spécifiquement recommandé dans ce manuel. Toutes les autres réparations doivent être confiées à un technicien qualifié.
• Afin de minimiser le risque de choc électrique, débranchez cet appareil de l'alimentation A / C avant l'entretien.

REMARQUE: Tourner l'appareil ne déconnecte pas l'appareil de l'alimentation électrique. Nous vous recommandons d'avoir un service de technicien qualifié de votre appareil.

Installation du dosseret

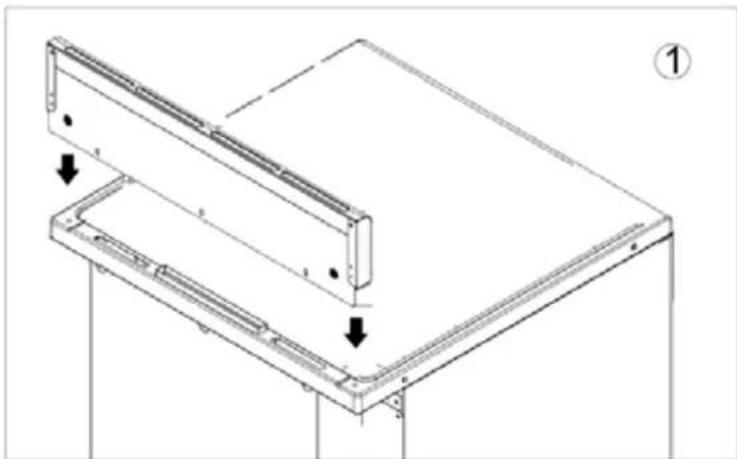

Étape 1: Aligner le panneau avec la partie arrêtée de la cuisinière (Voir image)

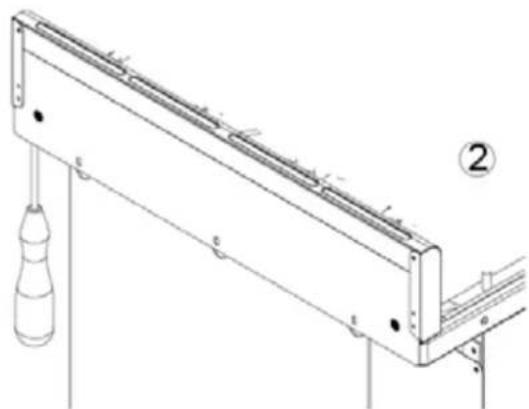

Étape 2: À l'aide des (2) vis incluses, fixez le panneau à la cuisinière par le bas. (Voir image)

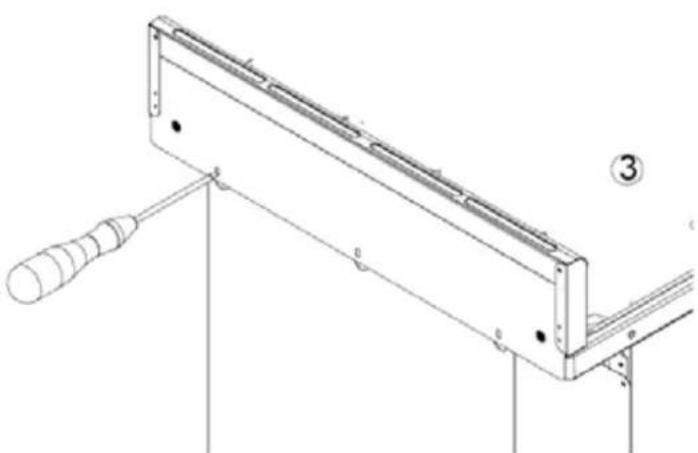

Étape 3: À l'aide des (3) vis fournies, fixer le panneau à la partie arrière de la cuisinière (voir image)

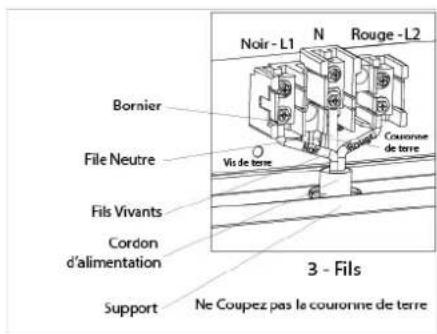

3 FILS CORDON installation

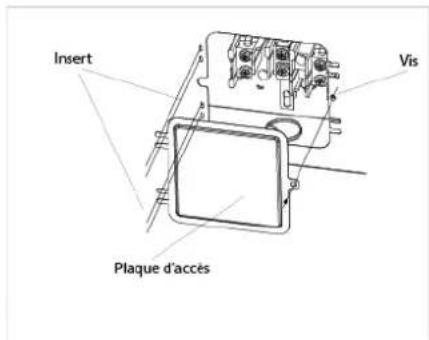

Retirer la plaque Bornier accès à l'arrière de la plage en dévissant les vis de fixation 1.

• Assembler la décharge de traction dans le trou sur le support.
• Insérez le cordon d'alimentation à travers la décharge de traction et serrez.
• Laissez suffisamment de mou pour fixer facilement les bornes du cordon sur le bornier.
• Retirer les écrous et les rondelles de borne 3 fils du bornier.
• Branchez les trous terminaux du cordon d'alimentation. Le fil neutre ou la terre du cordon d'alimentation doit être connecté à la borne neutre située dans le centre du bloc terminal. Les câbles d'alimentation doivent être connectés à L1 et L2.
• Branchez les rondelles et serrez les écrous.
• Assembler la plaque Bornier Access.

4 FILS CORDON installation

• Retirer la plaque Bornier accès à l'arrière de la plage en dévissant les vis de fixation 1.
• Assembler la décharge de traction dans le trou sur le support.
• Insérez le cordon d'alimentation à travers la décharge de traction et serrez.
• Laissez suffisamment de mou pour fixer facilement les bornes du cordon sur le bornier.
• Retirer les écrous et les rondelles de borne 3 fils du bornier
• Retirez le câble de masse du châssis de la gamme et le terminal en enlevant sa vis et coupez comme indiqué.
• Branchez les trous terminaux du cordon d'alimentation. Le fil neutre du cordon d'alimentation doit être connecté à la borne neutre située dans le centre du bloc terminal. Le fil de terre du cordon d'alimentation doit être fixée au châssis de la gamme en utilisant le vert de couleur vis de terre. Les câbles d'alimentation doivent être connectés à L1 et L2.
• Branchez les rondelles et serrez les écrous.
• Assembler la plaque bornier access.

Mise à niveau de la appareil

La plage doit être de niveau pour obtenir fonctionnement. Les quatre vis de type pieds de nivellement situés sur les coins en bas de gamme doivent être ajustés en les tournant dans le sens horaire pour rendre la gamme supérieure ou antihoraire pour abaisser la gamme jusqu'à ce que la plage est de niveau. Utilisez un niveau sur les unités de surface pour vérifier la mise à niveau de la gamme.

BRIDE Antibasculement insallation

Pour réduire le risque de basculement de l'appareil par une utilisation anormale ou inappropriée du chargement de la porte, la plage doit être fixée en installant correctement le dispositif anti-basculement emballe avec l'appareil.

• Placez le support anti-renversement sur le sol comme le montre la figure. Le support anti-tip peut être installé sur côte droite ou gauche. Faire les emplacements des 2 trous du support anti-tip sur le plancher. Utiliser un foret de 5/16 "de maçonnerie et insérer l'ancre en plastique. Fixer le support au sol à l'aide des vis fournies.
• Faites glisser l'appareil en position.

REMARQUE: Si la cuisine est déplacée, le support doit être retiré et installé dans le nouvel emplacement.

Utilisation de votre appareil

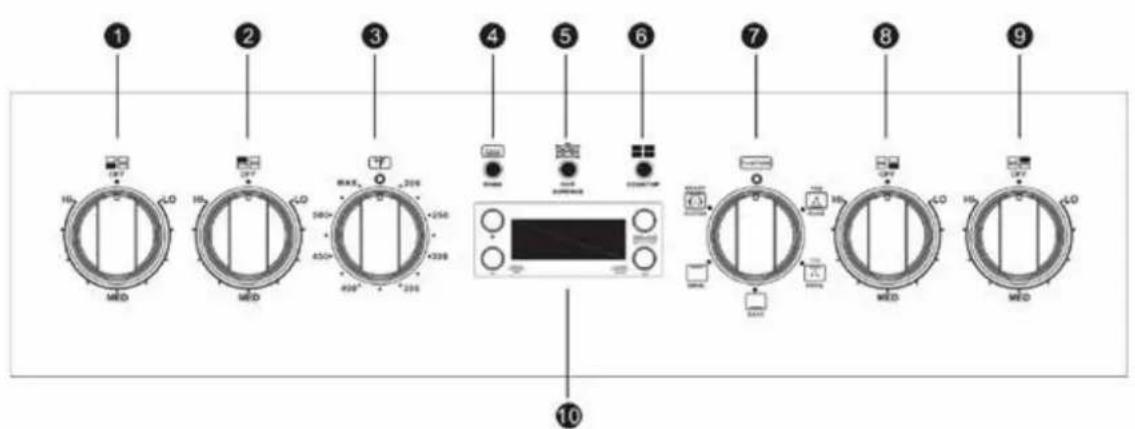

PANNEAU DE CONTROL

CONTROL PANEL

MODELE: DER20P3S

MODELE: DER24P3S

1. Bouton de brûleur avant gauche
2. Bouton du brûleur arrière gauche
3. Bouton de sélection de la température du four
4. Voyant du four
5. Voyant de surface chaude
6. Voyant de la table de cuisson
7. Bouton de sélection de fonction du four
8. Bouton du brûleur avant droit
9. Bouton du brûleur arrêté droit
10. Minuterie numérique / contrôleur

Lévoyant indicateur de la surface chaude s'allume lorsque la table de cuisson est utilisée et reste allumé jusqu'à ce que la température de surface de la table de cuisson en verre revienne à une température sûre.

Numérique minuteur

Digital Display Up (+) Button Down (-) Button Set Button Back Light ON/OFF Button

La première fois que vous connectez la plage de puissance ou a retourné après 10 heures 12:00 vous verrez l'écran et entendre

Horloge : Pour régler l'horloge, appuyez sur le bouton marqué SET une fois, La position du flash heures. Réglez l'heure en appuyant sur le bouton marqué (+) ou (-), Appuyez sur le bouton marqué SET et répétez les étapes pour régler les minutes. Pour confirmer le réglage il suffit d'attendre environ 5 secondes et le temps de jeu est affché sur l'écran LED. Minuterie : Appuyez sur le bouton marqué SET pendant environ 3 secondes. L'écran affiche 00:00. Appuyez sur le bouton marqué (+) ou (-) pour désir le temps de cuisson désiré (1-99 minutes). Pour confirmer le réglage attendez simplement 5 secondes environ. Après 5 secondes, l'affichage revient à l'affichage de l'horloge, pour voir la presse du compte à rebours sur le bouton marqué SET 3 fois. Une fois le temps sélectionné est écoulé, le destellerá écran 00:00 et l'alarme sera 15 fois son ou jusqu'à ce qu'un bouton est pressé. ECLAIRAGE : (Le tímein derrière les boutons) Pour activer les voyants derrière les boutons sur le panneau de commande, appuyez simplement sur le bouton BACKLIGHT marqué 3 secondes.

Thermostat du FOUR

Poussez et tournez le bouton vers la droite pour sélectionner la température désirée jusqu'à F. Pour éteindre le four, tournez la commande du thermostat sur la position OFF de réglage.

FEUX de fonctionnement de l'indicateur

Les lampes du four et les brûleurs indiquant viendront en séparation lorsque les brûleurs du four et supérieur sont en cours d'utilisation.

Etagere du FOUR

Le rack est conçu avec des stop-serrures de telle sorte que lorsqu'il est placé correctement sur les supports du rack, ils sont arrêtés avant de sortir complètement du four, et ne seront pas basculer pour retirer les aliments ou de placer la nourriture sur eux.

Lorsque vous placez une batterie de cuisine sur la grille, tirez la grille jusqu'à la bosse sur le support de grille. Placez la casserole sur la grille, puis faites glisser la grille dans le four.

Pour retirer la grille du four, tirez-la vers vous, inclinez

L'extrémité avant vers le haut et retirez-le.

Utilisation du FOUR

Le four est contrôlé par deux boutons distincts, le bouton de commande du gril / du four sert à sélectionner le mode de fonctionnement utilisé pour la cuisson et le bouton de température du four qui permet de régler la température de cuisson souhaitée.

Lorsque le bouton de commande du grill / du four est en position "veille", les éléments chauffants ne fonctionnent pas. Vous devez d'abord sélectionner le mode de cuisson approprié (Gril ou Four / Cuisson), puis sélectionner la température désirée comme décrit dans les instructions ci-dessous.

Vous pouvez utiliser votre gamme de cuisson et de grill. Pour cette raison, le four comporte deux éléments de chauffage différents qui sont:

• Élément de cuisson 2100W (élément inférieur de chauffage) Griller élément 2000W (élément de chauffage supérieur)

ATTENTION: La porte du four devient très chaude pendant le fonctionnement. Gardez les enfants hors de portée.

AVERTISSEMENT: La porte est chaude, utilisez la poignée.

Thermostat FOUR

Tourner dans le sens horaire jusqu'à ce que la température désirée soit atteinte (De OFF à 550 °F).

Les signaux lumineux de l'indicateur de puissance lorsque les éléments

chauffants sont commutés ON ou commutés OFF.

Votre gamme est équipée de quatre unités de surface avec deux tailles différentes. Trois d'entre eux 6" (1200 W) et l'un d'eux est de 8" (1800

W) en taille. Les commandes de surface sont facilement exploitables. Il suffit de pousser et tourner le bouton à la position désirée.

Lorsque l'objet est sous tension, le voyant est allumé

Quel que soit le paramètre lorsque l'un ou plusieurs des éléments sont actifs.

Le contrôle a une variable de puissance de sortie de LO HI avec un certain nombre de positions. La gamme de chaleur est augmentée en tournant le bouton de HI, diminuée en tournant le bouton de LO.

Le point solide dans la marque de l'unité de surface montre qu'elle unité de surface est activée par ce bouton.

Remarque:

CHACUNE DES BOBINES DE SURFACE SONT ÉQUIPÉES D'UN «DISPOSITIF DE SECURITÉ DE LA TEMPERATURE» QUI MESURERA LA TEMPERATURE DE LA BOBINE ET LE POT / LA POT UTILISÉS.

SI, À TOUT MOMENT, LE CAPTEUR MESURE UNE TEMPERATURE SUPérieURE AU MAXIMUM INDIQUE PAR LES NORMES DE SECURITE, LE DISPOSITIF COUPE AUTOMATIQUEMENT L'ALIMENTATION DU BRULEUR. UNE FOIS QUE LE TEMPERTUARE A ATTEINT LA TEMPERATURE DE SECURITE STANDARD, LE DISPOSITIF SERA REINITIALISED AUTOMATIQUEMENT.

POUR ÉVITER LA CUISSON EN CUISSON, ENLEVEZ LES POTS / Casseroles DE LA TABLE DE CUISSON LORSQUE LES ALIMENTS SONT CUITS. ÉVITEZ DE PLACER TOUT OBJECT SUR LA PLAQUE DE CUISSON JUSQU'À CE QU'IL SOIT REFROIDISSÉ COMPLÉTEMENT.

Conseils de cuisine

Les caractéristiques physiques des pots et des casseroles influencent les performances de tous les systèmes de cuisson. Par conséquent, l'accent doit être mis sur l'importance d'utiliser des ustensiles appropriés.

Utilisez des récipients de cuisson à fond plat et de couvercles étanches pour économiser l'énergie et réduire la cuisson fois. Seuls certains types de verre, verre / céramique, céramique, terre cuite ou autres ustensiles vitrifiés sont adaptés à la table de cuisson. Les fabricants suggèrent d'utiliser faible pour les sélections de chaleur moyenne lors de l'utilisation ustensiles de cuisine en verre. - Taille pan doit correspondre à la taille de l'élément. Un peu plus grand pan couvre tout l'élément et empêche les retombées de prendre contact avec la surface de la chaleur et de brûler. À l'aide d'un moule plus petit que l'élément est un gaspillage d'énergie. Pour éviter les éclaboussures et de maximiser l'efficacité, fonds de casseroles doivent être propres et secs avant d'entrer en contact avec les éléments. - Essuyez les déversements au large des éléments avec un chiffon humide dès qu'ils refroidissent pour réduire le temps de nettoyage. Assurez-vous que le contrôle est OFF.

Si une unité de surface reste rouge pendant une longue période, le fond de la casserole ne suffit pas à plat ou trop petite pour l'unité de surface. L'utilisation prolongée d'ustensiles incorrerts peut

entraîner des dommages à l'unité de surface, plaque de cuisson, le câblage et les régions avoisinantes. Pour éviter d'endommager l'utilisation correcte ustensile, commencer la cuisson sur la position HI et tournez la commande vers le bas pour continuer la cuisson.

Ne laissez jamais un ustensile vide, ou qui a bouilli à sec, sur une unité de surface chaude.

L'ustensile pourrait surchauffer et endommager les ustensiles ou l'unité de surface.

Assurez-vous toujours que tous les boutons de commande sont tournés vers Off et les voyants sont Off lorsque vous n'êtes pas de cuisson.

Informations générales

• ATTENTION: Avant toute opération de nettoyage et d'entretien, débrancher l'appareil de l'alimentation électrique. Il est conseillé de nettoyer lorsque l'appareil est froid et en particulier pour le nettoyage des pièces émaillées.
• Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.
• Évitez d'utiliser des produits de nettoyage avec un atome de chloré ou de base acide. Le four doit toujours être nettoyé après chaque utilisation, en utilisant des produits et en gardant à l'esprit que son fonctionnement pendant 30 minutes sur la plus haute température élimine la plus grande partie de la crasse en la réduisant en cendres appropriées.

Nettoyage de votre appareil

• Déconnecter le A / C dans la zone d'alimentation principale ou disjoncteur désigné, éteignez la cuisine, assurez-vous que toutes les unités de surface sont éteintes et refroidir avant de retirer quoi que ce soit, puis supprimer tous les éléments, y compris des étagères et rack. Laver les surfaces internes avec une solution d'eau et de bicarbonate de soude chaude. La solution devrait être d'environ 2 cuillères à soupe de bicarbonate de soude à un litre d'eau. Lavez les tablettes et la grille avec une solution de détergent doux. L'extérieur de la plage doit être nettoyé avec un détergent doux et de l'eau chaude. Essorez l'excès d'eau de l'éponge ou d'un chiffon lorsque la zone des commandes ou des pièces électriques de nettoyage. Lavez l'extérieur avec de l'eau chaude et un détergent liquide doux. Rincez bien et séchez avec un chiffon doux et propre.
• Ne pas utiliser de laine d'acier ou de brosse en acier sur la cuisine-top.

TIROIR de stockage amovible

① Soulevez le petit crochet gauche vers le haut, en même temps, appuyez sur le petit crochet droit vers le bas. (regarder la photo)

②Tirez le tiroir.

③Pour remplacer le tiroir, alignez le tiroir avec les rails et poussez vers l'intérieur.

Avant toute opération de maintenance est démarrée, impliquant des parties électriques de l'appareil, il doit être débranché de l'alimentation électrique.

Laissez la cavité et le broil brûleur du four refroidir. - Coupe l'alimentation électrique. Retirez le couvercle de protection. - Dévissez et remplacez l'ampoule par un nouveau adapté à haute température (300 °C ~ 570 °C) ayant les mêmes specifications: 240V 60Hz, 15W, E14. - Replacez le couvercle de protection.

REMARQUE: le remplacement de l'ampoule du four ne sont pas couverts par votre garantie.

Problemes avec votre GAMME électrique?

Vous pouvez résoudre de nombreux problèmes de l'appareil commun facilement, ce qui vous permet d'économiser le coût d'un appel de service possible. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant d'appeler le réparateur.

GUIDE de dépannage

PROBLÉME	CAUSE POSSIBLE
Les éléments de surface ne seront pasmaintenir une ébullition ou le taux de frituest est pas assez rapide	•您devez utiliser des casseroles qui sontabsolument plat.•fonds Pan doivent correspondre
Les alimentés cuisent lentement	•ustensiles de cuisine incorrecte utilisé.
Les éléments de surface ne fonctionnent pas	•You'veaizsoufflé un fusible ou déclenchéun disjoncteur.•Les unités de surface ne sont pasbranchés tout le chemin.•Youne l'avez pas régle correctement les
Les boutons de commande ne seront pas tourner	•Si elle est un bouton de commande del'unité de surface, vous n'êtes pas pousser en avant de tourner.•Si elle est le bouton de commande du
L'éclairage du four ne fonctionne pas	•L'ampoule est l'âche ou défectueux.•Commutateur d'exploitation lumière du four est
Le four ne fonctionne pas	•You'veasoufflé un fusible ou déclenchéun disjoncteur.•Youne l'avez pas régle correctement les
Les alimentés ne broil pas correctement	•Le bouton de commande du four ne soit pasfixé à Broil.•la position de grille incorrecte utilisée.•Casseroles ne convient pas pour la cuisson augril.
Les alimentés ne cuire pas correctement	•Le bouton de commande du four est pas réglecorrectement.•Position de la grille est incorrecte.•ustensiles de cuisine ou ustensiles decuisine de mauvaise taille incorrecte est

Service pour votre appareil

Nous sommes fiers de notre organisation de service à la clientèle et le réseau de techniciens de services professionnels qui offrent des services sur vos appareils Avanti. Avec l'achat de votre appareil Avanti, vous pouvez avoir la certitude que si vous avez besoin d'informations ou de l'aide, l'équipe du service à la clientèle Avanti Products sera là pour vous. Appelez-nous sans frais.

AVANTI PRODUITS SERVICES CLIENTS

Information sur le produit1- 800-323-5029	Quelles que soient vos questions sont sur nos produits, l'aide est disponible.
Parties (Orders)1-800-220-5570	Voues pouvez commander des pièces et accessoires qui seront livré directement à votre domicile par chèque personnel, mandat, Master Card ou Visa.
In-Home Service de réparations :1-800-220-5570	Un centre de service Avanti Produits autorisé fournira un service de réparation expert, prévue à un moment qui vous convient. Nos réparateurs formés connaître votre apparéil à l'intérieur et à l'extérieur.

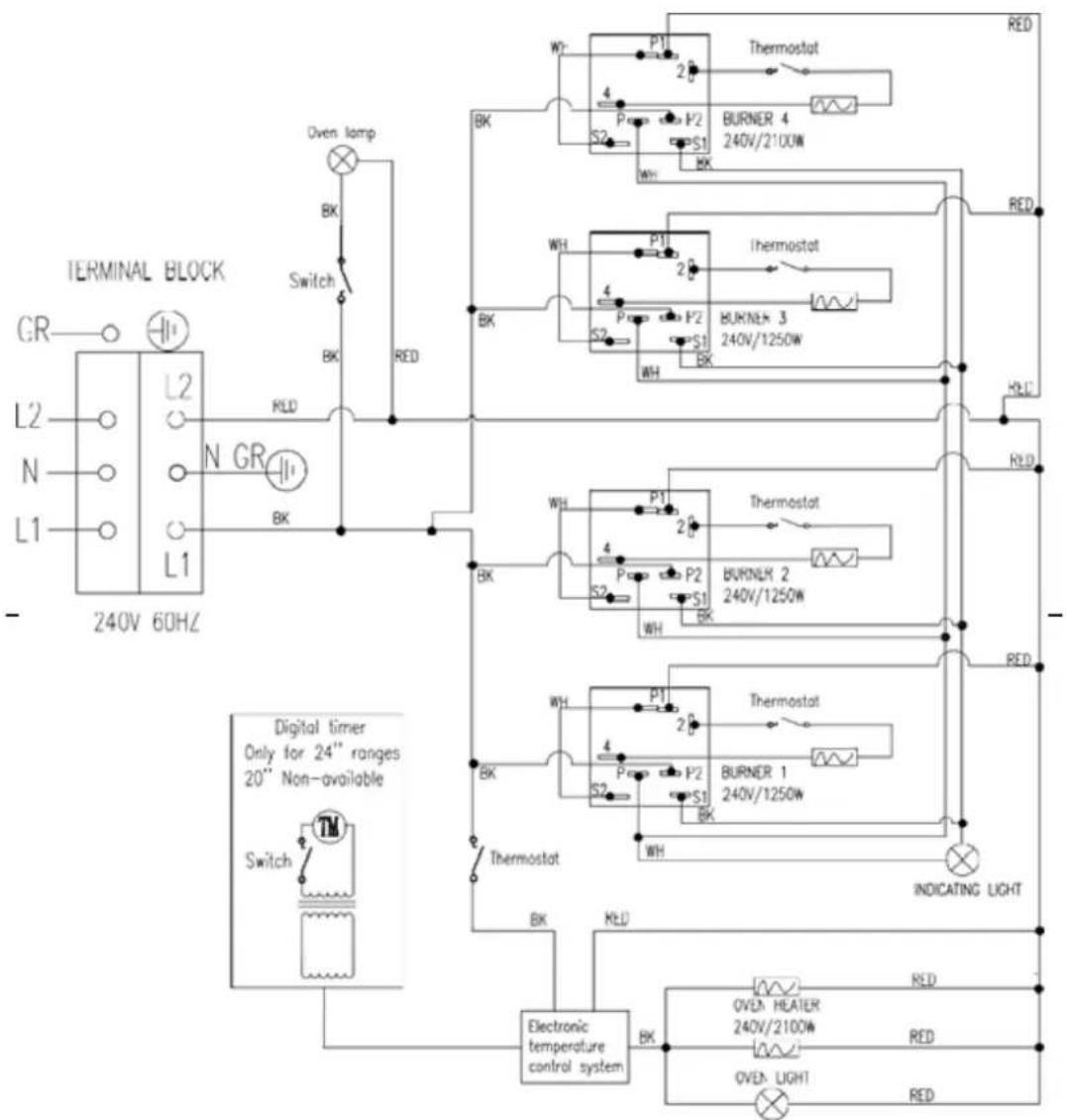

SCHEMA

VOTRE GARANTIE AVANTI PRODUITS	Staple votre reçu de vente ici. Preuve de la date d'achat originale est nécessaire pour obtenir un service sous garantie.
CE QUI EST COUVERT - GARANTIE LIMITEE D'UN AN Avanti Products garantit que le produit est exempt de défauts de matériaux et / ou de fabrication pour une période de douze (12) mois à compter de la date d'achat par le propriétaire initial. La durée commence à courir à la date d'achat, et ne sera pas retardée, restreinte, prolongée ou suspendu pourquelque raison que ce soit, sauf si décrit en détaill dans le document de garantie. Pendant un an à compter de la date d'achat par le propriétaire d'origine, les produits Avanti seront, à sa discrétion, réparer ou replacer toute partie du produit qui se révèle être un début de matériel ou de fabrication dans une utilisation normale. Avanti Products you fournira un produit raisonnablement semblable nouveau ou remis à neuf. Au cours de cette période Avanti Products fournir toutes les pieces et la main-d'oeuvre nécessaires pour corriger ces défauts gratuites精神文明ement, aussi longtemps que le produit a été installé et utilisé conformément aux instructions écrites dans ce manuel. En usage locatif ou commercial, la période de garantie est de 90 jours. Tous les appeareils Avanti de 3,5 pieds cubes la capacité ou moins doivent être traduits / envoyé au centre de service de l'appareil pour la réparation.
COMPLET 30 - GARANTIE DU JOUR De la date d'achat sur les pieces de verre et la finition de porcelain émaillée, peint, ou des pièces métalliques fini
EXCLUSIONS DE LA GARANTIE / NON COUVERTS: La couverture de la garantie déscribe ici exclut tous les défauts ou les dommages qui ne sont pas la faute directe de Avanti Products, y compris, sans limitation, un ou plusieurs des éléments suivants:
• Un non-respect de tout État applicable, local, ville, ou du comité électricité, plomberie et / ou des codes du bâtiment, des règlements ou des lois, y compris le début d'installer le produit en stricte conformité avec le feu et les codes du bâtiment et les règlements locaux. • Les forces externes, élémentaires et / ou l'environnement et les facteurs, y compris, sans s'y limiter, la pluie, le vent, le sable, les inondations, les incendies, les coulées de boue, des températures decongestation, l'humidité excessive ou à une exposition prolongée à l'humidité, la foudre, les surtensions, les défaillances
• les pertes de contenu de la nourriture ou d'autres contenus en raison de la déteriation. • Les dommages accessoires ou consécultifs • Pièces et coûts de main-d'oeuvre pour les éléments suivants ne seront pas considérés comme garantie: • ressorts de porte, et / ou des cadres. • panneaux interieurs de portes, des étagères de porte, rails de porte, et / ou supports de porte. • Les ampôules et / ou boîtier en plastique.	• Les frais de transport et de manutention associés au Replacement de l'unité. • Les réparations effectues par réparateurs non autorisés. • Les appeals de service qui sont liés à des problèmes externes, tels que l'abus, l'alimentation électrique inadéquate, les accidents, les incendies, les inondations, ou tout autre acte de Dieu. • Une panne du produit si elle est utilisée pour autre chose que son intention but. • La garantie ne couvre pas en dehors de la Continental USA. • Surtaxes, y compris mais sans s'y limiter, toute après heures, les appeals week-end, ou de services
En aucun cas, Avanti Products toute responsabilité ou responsabilité pour les dommages aux biens environnants, y compris les armoires, les planchers, les plafonds, et d'autres structures et / ou des objets autour du produit. Sont également exclus de cette garantie sont les égratignures, les entailles, les bosses mineures, et d'autres dommages esthétiques sur les surfaces externes et les parties exposées; Produits dont les numérodes de série ont été modifiés, effacés ou supprimés; visites de service pour l'education à la clientèle, ou des visites où il n'y a rien de mal avec le produit; correction des problèmes d'installation (vous étés seul responsable de toute structure et réglage pour le produit, y compris tous les systèmes électriques, de plomberie et / ou d'autres installations de raccordement, pour le bon plancher / fondation, et pour toute modification, y compris sans s'y
HORS DE LA GARANTIE DU PRODUIT Avanti Products est soumis à aucune obligation, en droit ou autrement, de vous fournir toutes les concessions, y compris les réparations, les pro-taux, ou le replacement du produit, une fois la garantie expirée.
