Type de produit	Jumelles géantes
Marque	Explore Scientific
Modèle	BT100SF
Ouverture (mm)	100
Longueur focale (mm)	550
Dimensions (L x l x H, mm)	520 x 270 x 155
Poids (kg)	6,8
Type de lentille	Achromatique (2 éléments / 1 groupe)
Monture incluse	Monture en U avec trépied acier
Capacité de charge du trépied (kg)	12
Alimentation	Aucune (instrument optique passif)
Fonctions principales	Observation astronomique et terrestre, mise au point hélicoïdale, ajustement interpupillaire, oculaires interchangeables
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux non pelucheux, éventuellement humecté de solution pour lunettes ; protéger de la poussière et de l'humidité ; laisser acclimater après usage humide
Sécurité	Ne jamais regarder directement ou près du soleil sans filtre solaire – risque de cécité
Pièces détachées et réparabilité	Oculaires interchangeables (série Explore Scientific), filtres, viseur Telrad, adaptateurs trépied
Accessoires inclus	Trépied, monture en U, écarteurs, vis centrale, adaptateur de tête de trépied
Garantie	Consultez le fabricant (Bresser GmbH)

FOIRE AUX QUESTIONS - BT100SF Explore Scientific

Comment assembler le trépied et la monture en U ?

Écartez les jambes du trépied, allongez-les et serrez-les. Assemblez l'écarteur et la vis centrale. Insérez la vis centrale avec la plaque d'écartement dans la tête du trépied et fixez-la. Placez l'adaptateur de tête de trépied, puis la monture en U, et vissez l'ensemble.

Comment régler la distance interpupillaire ?

La distance interpupillaire s'ajuste en écartant ou rapprochant les deux tubes des jumelles jusqu'à ce que vous voyiez un cercle d'image unique et confortable.

Quelles précautions de sécurité observer ?

Ne regardez jamais directement le soleil avec cet appareil sans filtre solaire adapté. Cela peut causer des lésions oculaires irréversibles en quelques secondes.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux non pelucheux (microfibre) en exerçant une légère pression. Pour les salissures tenaces, humidifiez le chiffon avec une solution de nettoyage pour lunettes. Évitez tout produit abrasif.

Puis-je utiliser ces jumelles sur un trépied photo standard ?

Oui, la base des jumelles possède un taraudage 1/4" et 3/8". Assurez-vous que le trépied et la tête supportent au moins 12 kg.

Comment équilibrer les jumelles sur la monture ?

Faites glisser les jumelles dans le rail queue d'aronde jusqu'à trouver le point d'équilibre où elles restent stables sans effort. Serrez ensuite les vis de fixation.

Quels oculaires sont compatibles ?

Les oculaires de la série Explore Scientific et d'autres marques au format 1,25" ou 2" (selon le porte-oculaire) sont interchangeables. Utilisez la bague de serrage pour les fixer.

Comment ranger et entreposer l'appareil ?

Après utilisation, laissez l'appareil s'acclimater à température ambiante pour évacuer l'humidité. Remettez les capuchons anti-poussière et stockez dans un endroit sec et chauffé.

Quelle est l'utilité des pare-buée rétractables ?

Les pare-buée protègent les lentilles objectives de la rosée et de la lumière parasite. Ils se rétractent quand vous ne les utilisez pas.

Quels accessoires optionnels sont recommandés ?

Les oculaires de différents grossissements, les filtres pour nébuleuse et le viseur Telrad (projection) sont recommandés pour enrichir l'observation.

MODE D'EMPLOI BT100SF Explore Scientific

Monture en u avec trépied

Art. N° 0114300

MODE D'EMPLOI

DANGER ! Ne regardez jamais directement ou proche du SOLEIL avec cet appareil sans filtre solaire ! La lumière directe du soleil causera de graves dommages aux yeux ou même la cécité en quelques secondes.

Monture en U avec embase de fixation et adaptateur de tête de trépied

Trépied avec écarteur et vis centrale

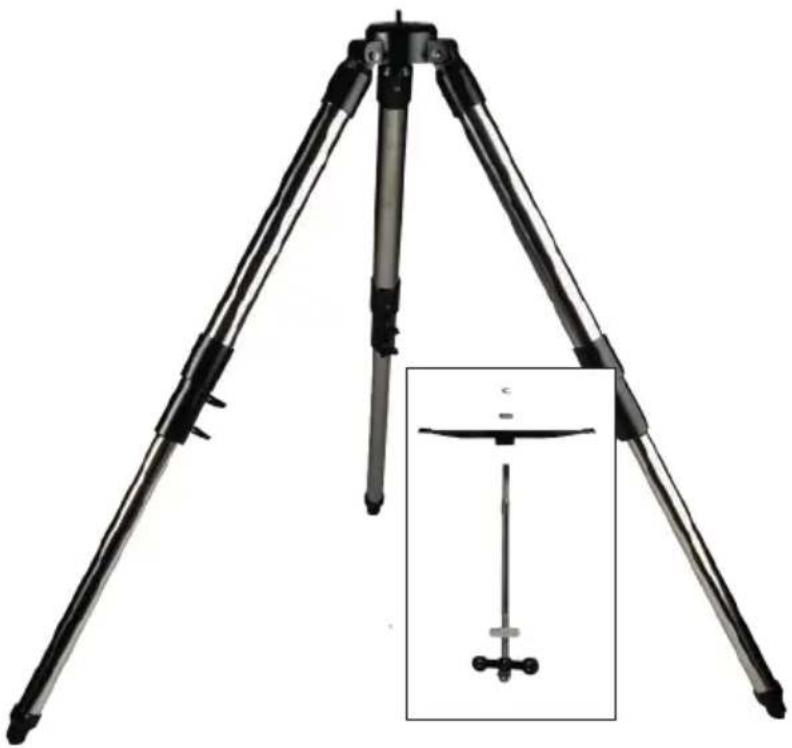

Trépied

1. Tête du trépied
2. Trépied (partie supérieure)
3. Vis de fixation pour la jambe du trépied
4. Trépied (partie inférieure)
5. Poignée de la vis
6. Molette de serrage
7. Vis centrale
8. Ecarteur
9. Rondelle 10. Clip

1 2 3 4 5 6 7 8 9 10 (upérieure) pour la jambe (nférieure) age

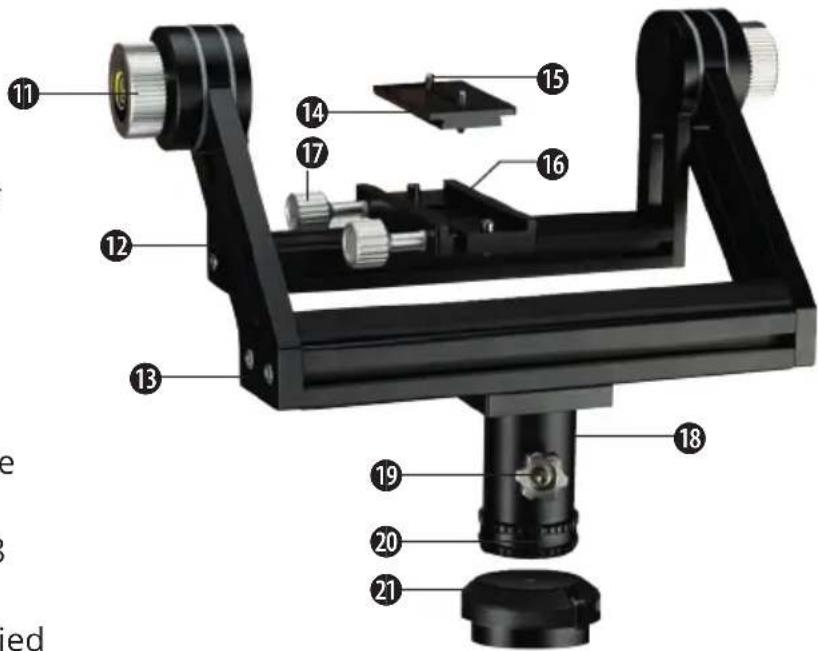

Monture en u

1. Molette de frein pour réglage de la hauteur
2. Berceau mobile en hauteur
3. Bras de fourche
4. Semelle de fixation (incluant n°15)
5. Vis de filetage 1/4"
6. Rail à queue d'aronde
7. Vis de fixation de la semelle
8. Axe de rotation azimutal
9. Vis de blocage de l'axe n°18
10. Tête de la monture
11. Adaptateur de tête de trépied

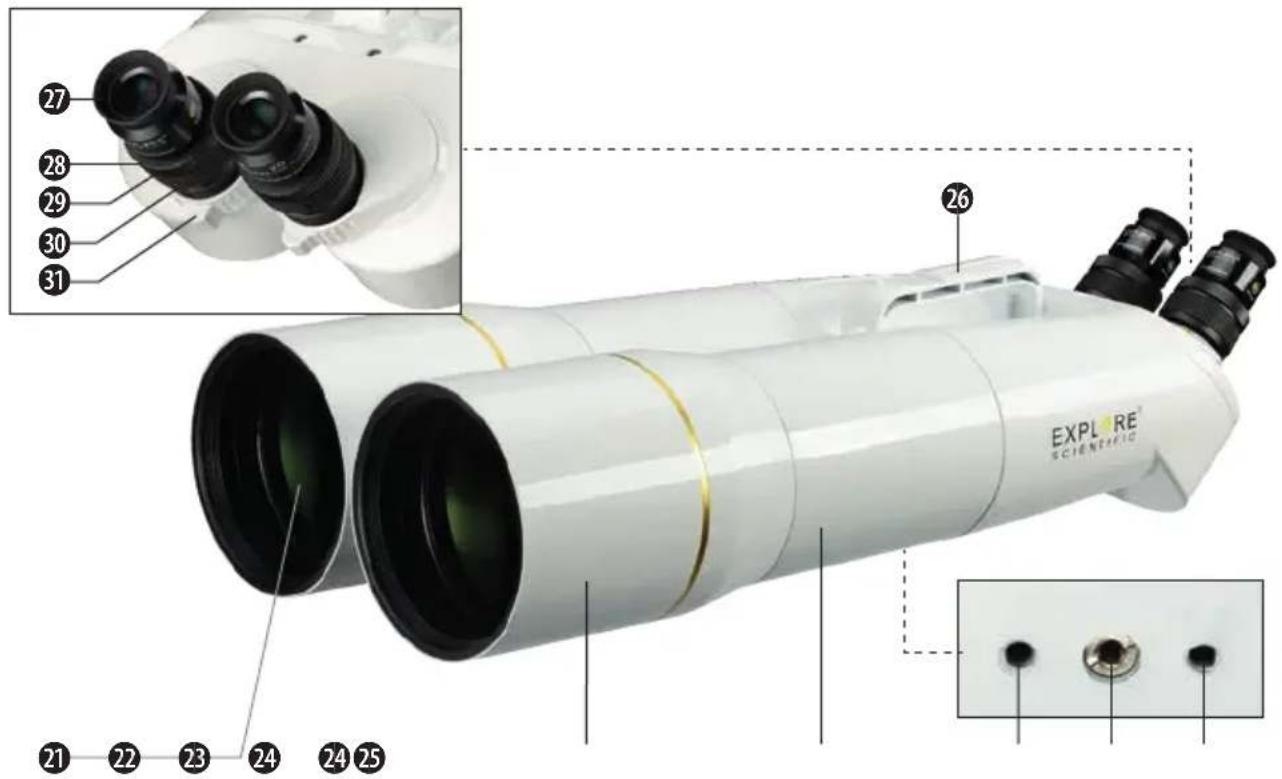

Jumelles géantes

27 28 29 30 31 26 21 22 23 24 24 25 EXPLI RE SCIENEMIC

1. Lentilles des Objectifs
2. Pare-buée rétractable contre la rosée et le soleil
3. Tube
4. ¼" Taraudage pour la fixation 25.3/8" Taraudage pour la fixation* avec Adaptateur de filetage de raccordement dévissable 1/4"
5. Poignée de transport
6. Oculaire, interchangeables
7. Porte-oculaire
8. Bague de serrage de l'oculaire
9. Mise au point
10. Ajustement de la distance interpupillaire

Lorsque vous montez les jumelles sur un trépied photo avec une tête de montage appropriée, assurez-vous que le trépied photo et la tête de montage ont une capacité de charge suffisante !

Assemblage

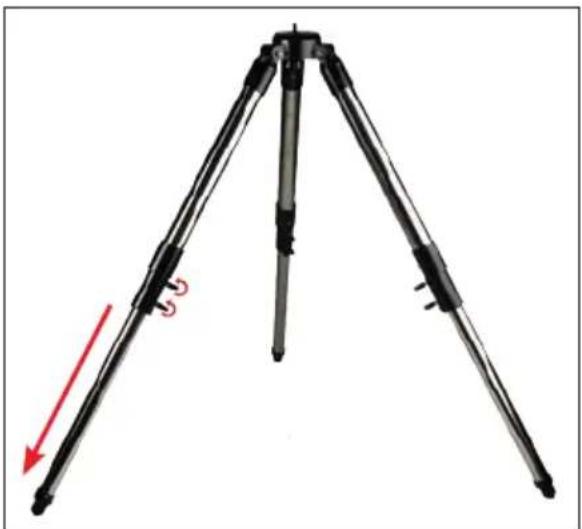

1. Écarter les jambes du trépied, les allonger et les serrer.

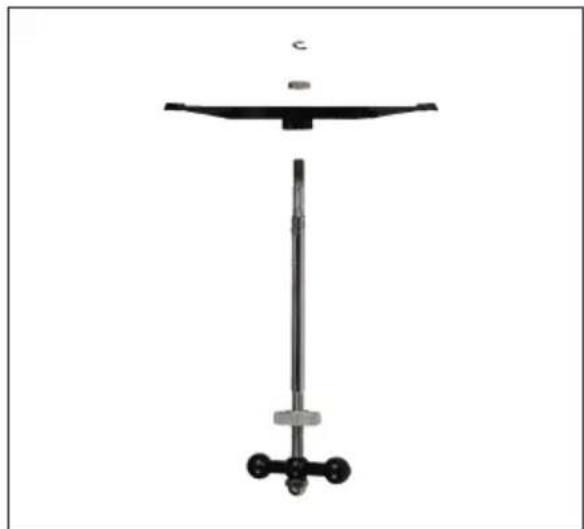

1. Assembler l'écarteur et la vis centrale.

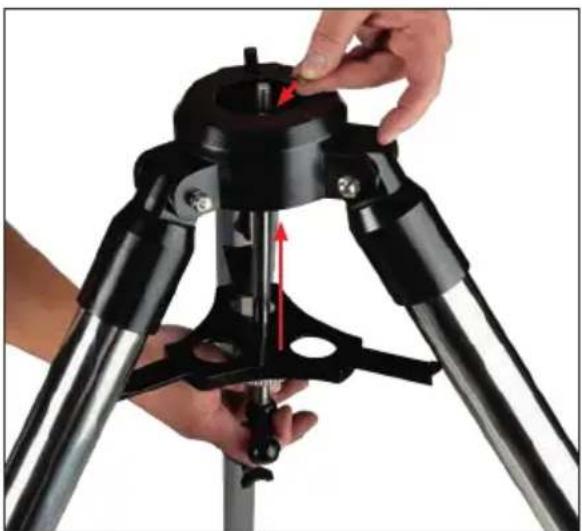

1. Insérez la vis centrale avec la plaque d'écartement dans la tête du trépied et fixez-la.

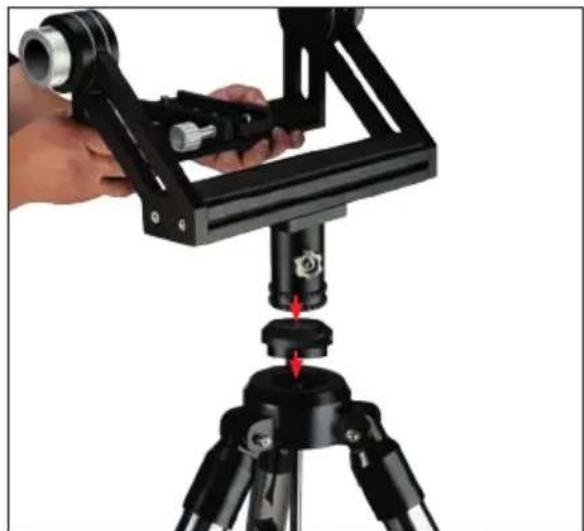

1. Insérez l'adaptateur de tête de trépied dans la tête de trépied. Placez la monture en U sur l'adaptateur de tête de trépied.

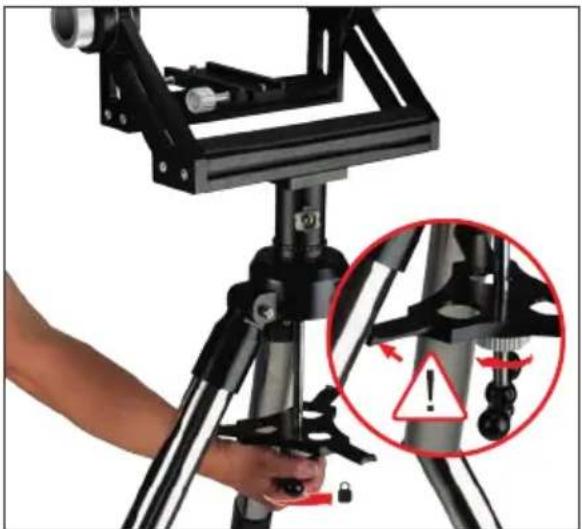

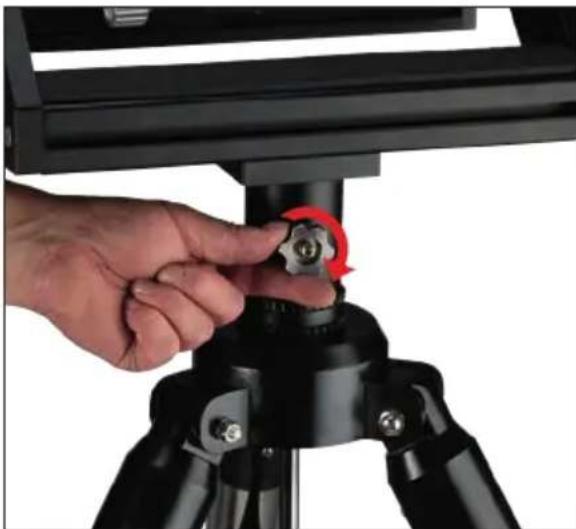

1. Vissez la monture en U à l'adaptateur de tête de trépied et au trépied. Serrez les jambes du trépied avec la vis moletée.

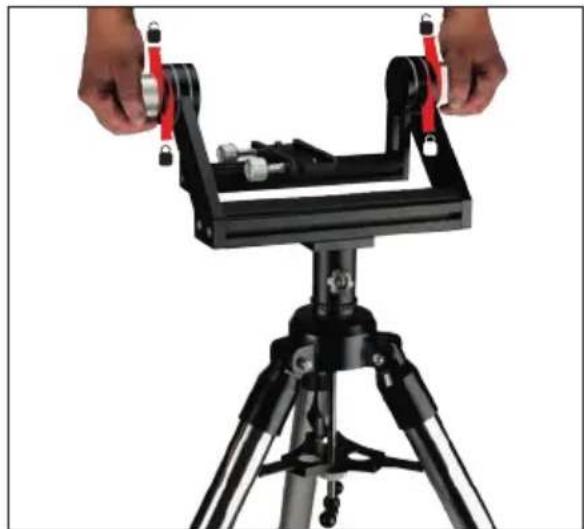

1. Réglage du mouvement pour l'axe de hauteur.

Assemblage

1. Réglage du mouvement pour l'axe azimutal.

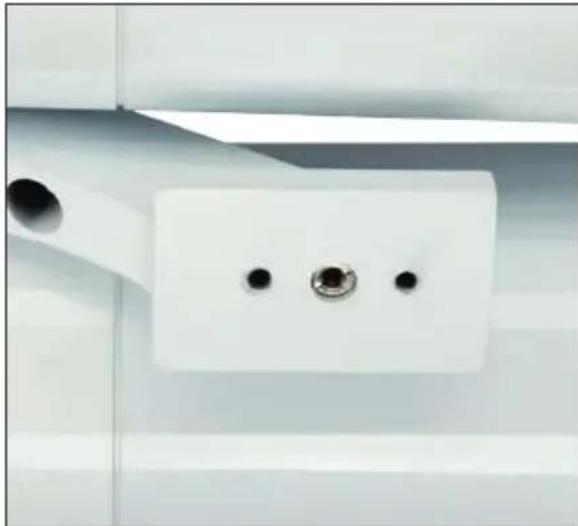

1. 2 x taraudage ¼" de raccordement sur la base inférieure des jumelles

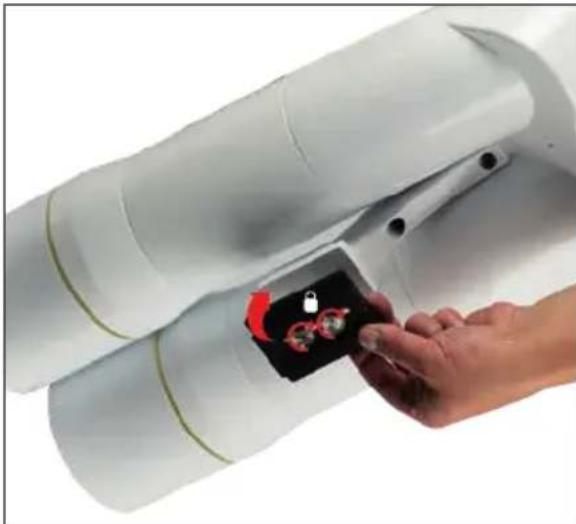

1. Montage de la semelle sur la base inférieure des jumelles.

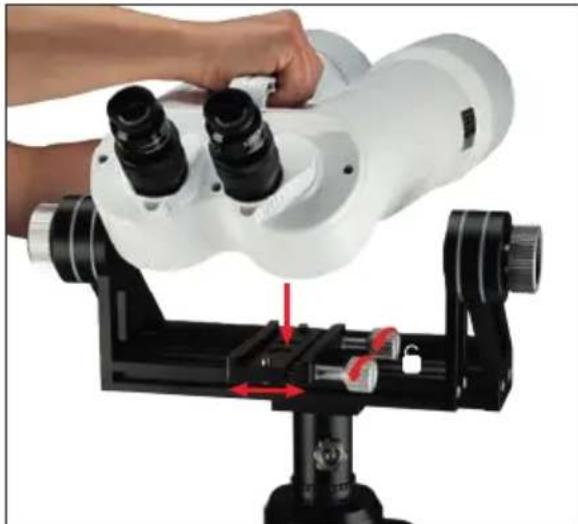

1. Insérez les jumelles dans le guide « queue d'aronde » de la monture en U.

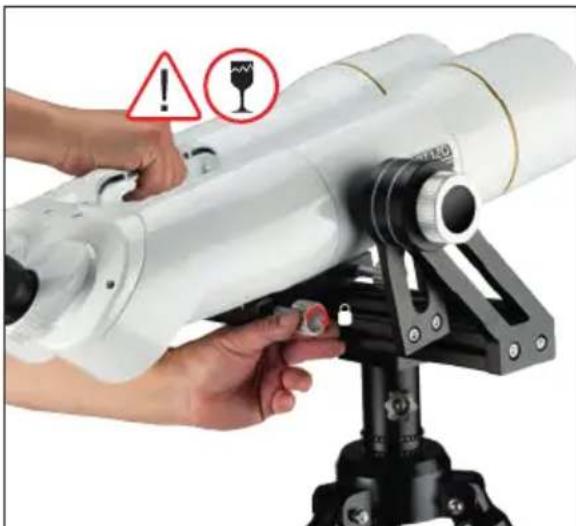

1. Tenez les jumelles par la poignée de transport et serrez les vis de fixation.

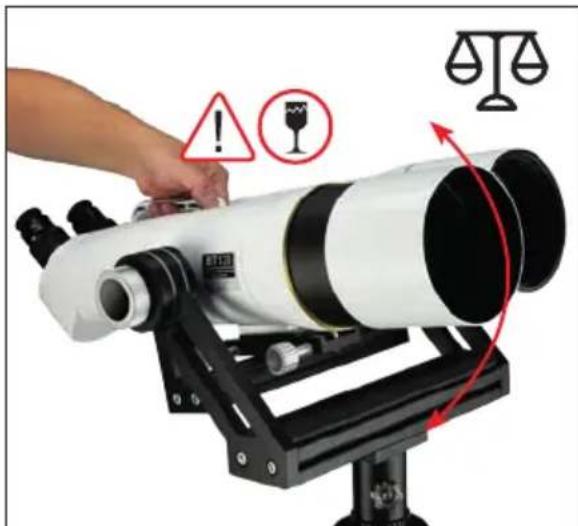

1. Équilibrer les jumelles au centre de gravité.

Observation

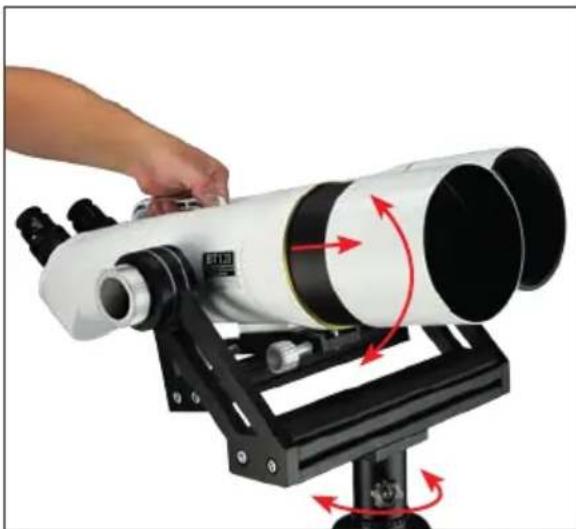

1. Alignez les jumelles sur l'objet à observer. Eventuellement, retirez les capuchons de protection.

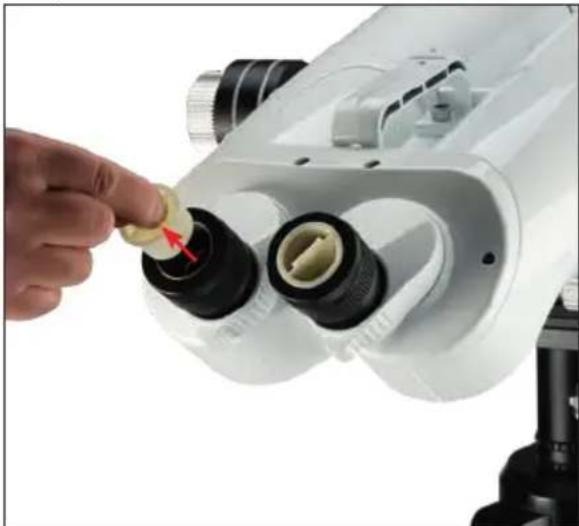

1. Retirez les capuchons anti-poussière des porte-oculaires.

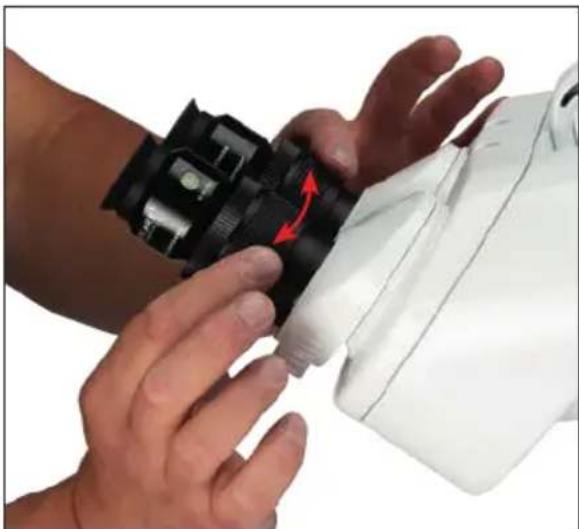

1. Mise au point simple hélicoïdale.

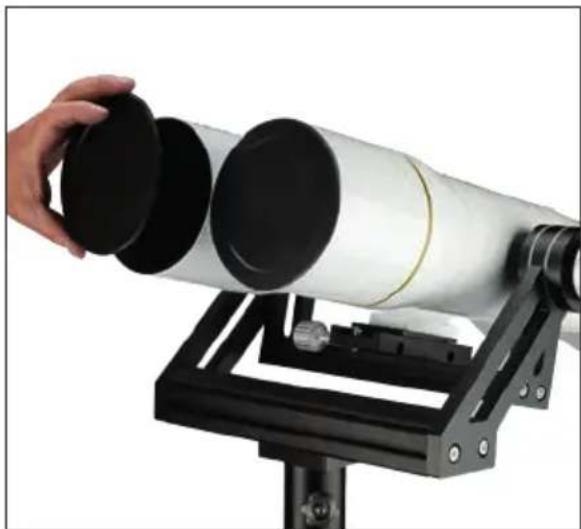

1. Retirez les capuchons anti-poussière des objectifs.

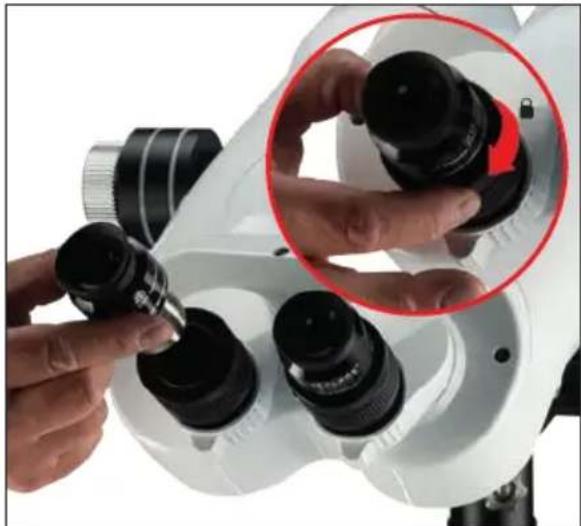

1. Insérez et serrez les oculaires.

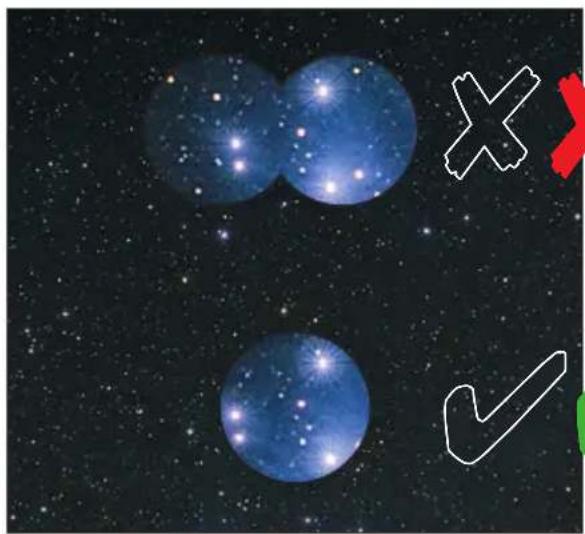

1. Ajuster le relief de l'œil.

Conseils sur l'observation

Exemples d'images à des fins d'illustration. La taille et la qualité réelles de l'image dépendent des oculaires sélectionnés. Les motifs astronomiques ne sont généralement pas visibles en couleur en raison de la grande distance d'observation.

Accessoires disponibles en option

Lorsque vous utilisez des accessoires optionnels, lisez le manuel d'instructions séparé !

N'utilisez que les accessoires autorisés par le fabricant !

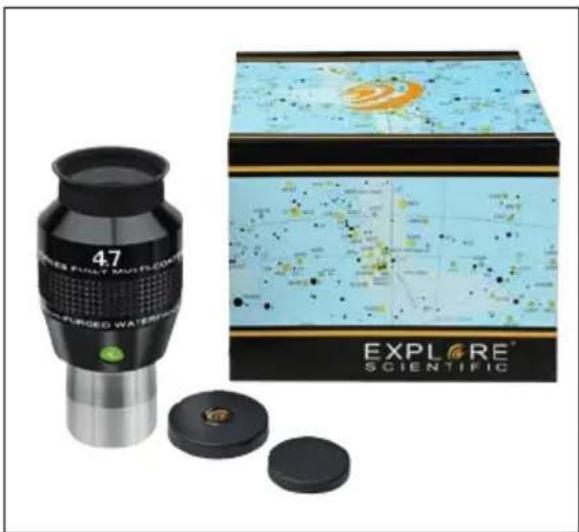

EXPLORE SCIENTIFIC Série d'oculaires

EXPLORE SCIENTIFIC

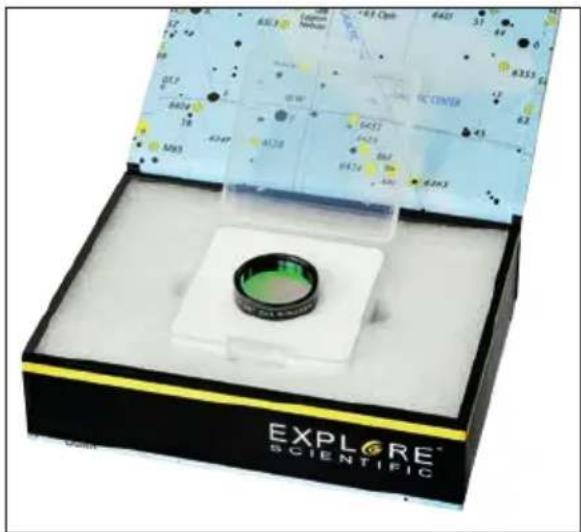

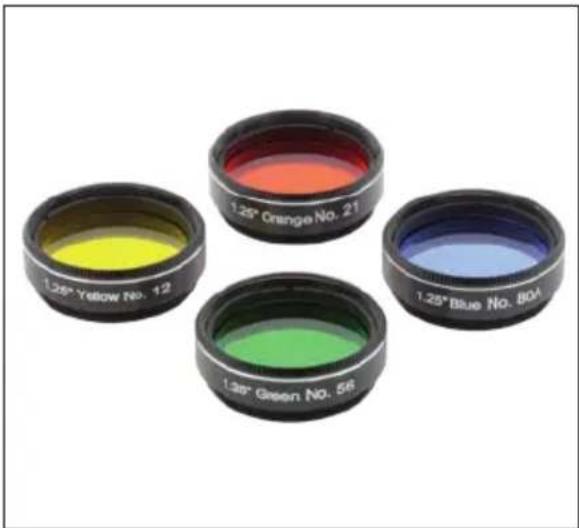

EXPLORE SCIENTIFIC Filtres pour nébuleuse

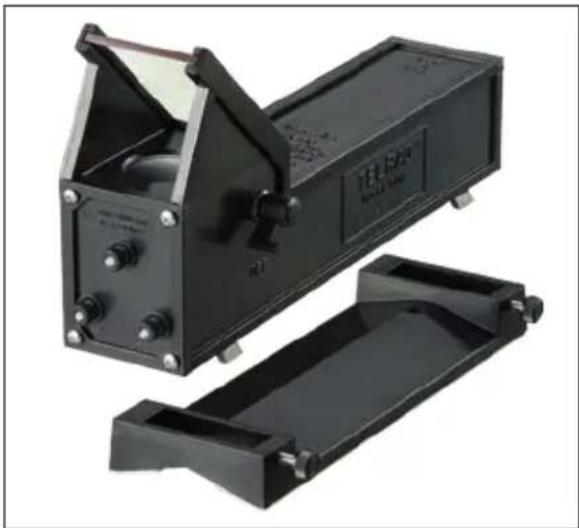

EXPLORE SCIENTIFIC TELRAD Projection viseur avec base

Nettoyage et entretien

• Nettoyez les lentilles (oculaires et/ou lentilles d'objectif) uniquement avec un chiffon doux et non pelucheux (par exemple un chiffon en microfibre). Pour éviter de rayer les lentilles, n'exercez qu'une légère pression avec le chiffon de nettoyage.
• Pour éliminer les salissures plus tenaces, humidifiez le chiffon de nettoyage avec une solution de nettoyage pour lunettes et essuyez les lentilles avec précaution.
• Protégez l'appareil contre la poussière et l'humidité. Après utilisation, en particulier en cas de forte humidité, laissez l'appareil s'acclimater à la température ambiante pendant une courte période, afin que l'humidité résiduelle puisse se dissiper. Mettez les capuchons anti-poussières et conservez-les dans un endroit sec et chauffé.

Monture en u et trépied

- Nettoyez l'appareil uniquement à l'extérieur avec un chiffon sec.

Données techniques

Produit(Art. No.)	Type de lentille d'objectif	Ouverture(mm)	Longueur focale(mm)	Dimensions(LxlxH)(mm)	Poids(kg)
BT-70SF(0114200)	Achromatique (2 élém./1 gr.)	70 400 370	× 213 × 122 3.4.
BT-82SF(0114210)	Achromatique (2 élém./1 gr.)	82 470 445	× 226 × 122 4.3
BT-100SF(0114220)	Achromatique (2 élém./1 gr.)	100 550 52	0 × 270 × 155 6.8.
BT-120SF(0114230)	Achromatique (2 élém./1 gr.)	120 660 65	4 × 290 × 156 8.3.

Monture en U et trépied

Product (Art. No.)	Type Capacité	de chargement KG	Dimensions (Lxlxh) (étiré, mm)	Poids (kg)
Monture en U avec tripod (0114300)	Support de bras de fourche sur trépied en acier	12.0. 1000x	1000x1400 11.3.

Bresser GmbH

Gutenbergstr. 2 · DE-46414 Rhode Allemagne
