Caractéristiques techniques	Jumelles Explore Scientific BT70SF, grossissement 7x, diamètre de l'objectif 50 mm, champ de vision à 1000 m : 120 m, prisme en toit, revêtement anti-reflet.
Utilisation	Idéales pour l'observation de la nature, les événements sportifs et les concerts. Conçues pour une utilisation en extérieur, avec une prise en main confortable.
Maintenance et réparation	Nettoyer les lentilles avec un chiffon doux. Éviter l'exposition prolongée à l'humidité. En cas de problème, contacter un service de réparation agréé.
Sécurité	Ne pas regarder directement le soleil avec les jumelles. Tenir hors de portée des enfants. Utiliser un harnais ou une sangle pour éviter les chutes.
Informations générales	Poids : environ 1,2 kg. Dimensions : 15 x 12 x 5 cm. Garantie de 2 ans. Livrées avec un étui de transport et un chiffon de nettoyage.

FOIRE AUX QUESTIONS - BT70SF Explore Scientific

Comment régler la mise au point des jumelles Explore Scientific BT70SF ?

Pour régler la mise au point, tournez le rouet de mise au point situé sur le centre des jumelles jusqu'à ce que l'image soit nette.

Les jumelles sont floues, que faire ?

Assurez-vous que les lentilles sont propres. Utilisez un chiffon doux pour nettoyer les lentilles. Vérifiez également que la mise au point est correctement ajustée.

Comment ajuster la distance interpupillaire ?

Pour ajuster la distance interpupillaire, écartez ou rapprochez les deux oculaires jusqu'à ce que vous puissiez voir une image unique et claire.

Les jumelles sont difficiles à tenir, que faire ?

Essayez d'utiliser un trépied ou une sangle de cou pour stabiliser les jumelles. Cela peut aider à réduire la fatigue des bras.

Comment stocker les jumelles pour éviter d'endommager les lentilles ?

Rangez les jumelles dans leur étui de protection lorsqu'elles ne sont pas utilisées. Évitez de les exposer à des températures extrêmes ou à l'humidité.

Les jumelles sont humides à l'intérieur, que faire ?

Cela peut indiquer une infiltration d'humidité. Contactez le service client d'Explore Scientific pour des conseils sur la réparation ou le remplacement.

Puis-je utiliser les jumelles la nuit ?

Les jumelles Explore Scientific BT70SF sont conçues pour une utilisation diurne. Pour l'observation nocturne, il est recommandé d'utiliser des jumelles spécifiquement conçues pour cette utilisation.

Quel est le niveau de grossissement des jumelles BT70SF ?

Les jumelles Explore Scientific BT70SF ont un grossissement de 7x, ce qui est idéal pour l'observation générale et les paysages.

Comment effectuer un entretien régulier des jumelles ?

Nettoyez régulièrement les lentilles avec un chiffon doux et sec, et vérifiez les réglages de mise au point et d'alignement. Évitez d'exposer les jumelles à des conditions extrêmes.

MODE D'EMPLOI BT70SF Explore Scientific

Monture en U avec trépied

Art. N° 0114300

MODE D'EMPLOI

DANGER ! Ne regardez jamais directement ou proche du SOLEIL avec cet appareil sans filtre solaire ! La lumière directe du soleil causera de graves dommages aux yeux ou même la cécité en quelques secondes.

Monture en U avec embase de fixation et adaptateur de tête de trépied

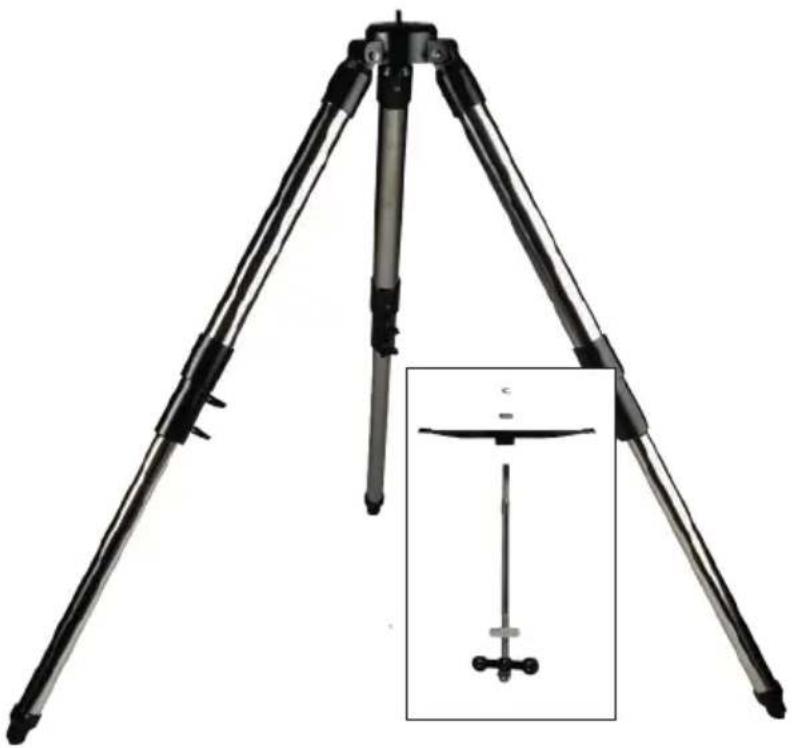

Trépied avec écarteur et vis centrale

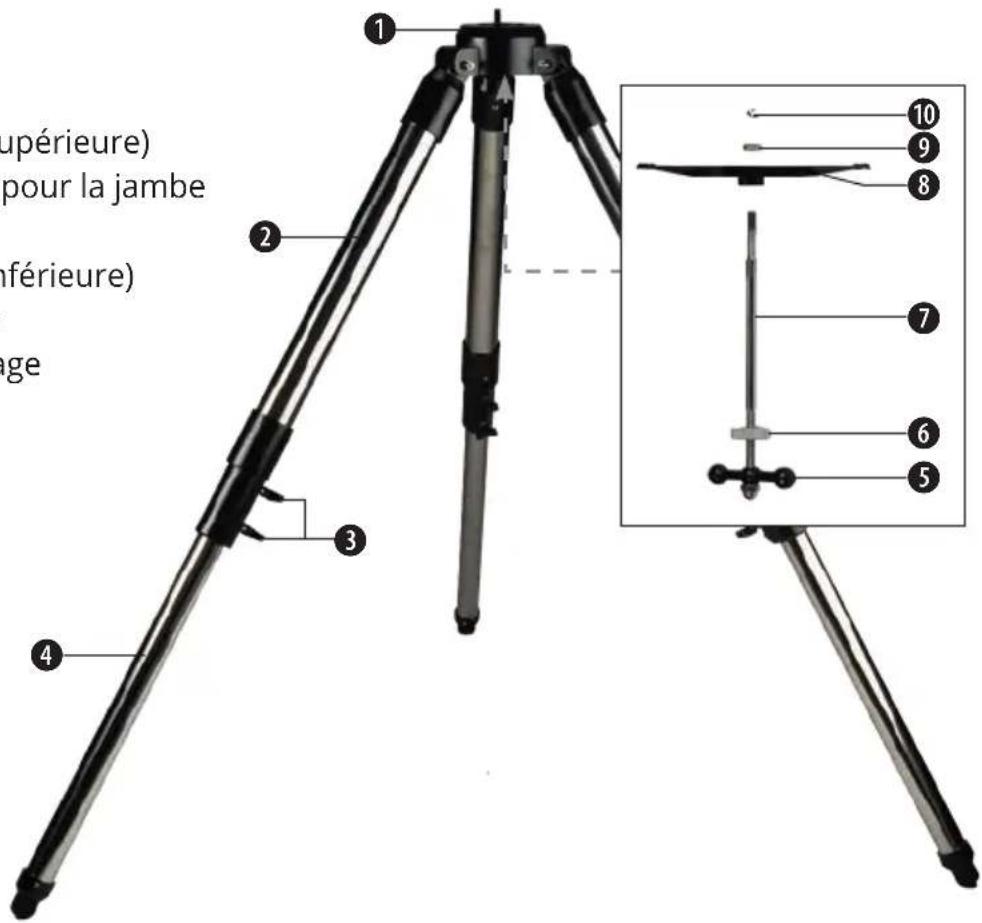

Vue d'ensemble des pièces

Trépied

1. Tête du trépied
2. Trépied (partie supérieure)
3. Vis de fixation pour la jambe du trépied
4. Trépied (partie inférieure)
5. Poignée de la vis
6. Molette de serrage
7. Vis centrale
8. Ecarteur
9. Rondelle
   10.Clip

1 2 3 4 5 6 7 8 9 10 (upérieure) pour la jambe (nférieure) age

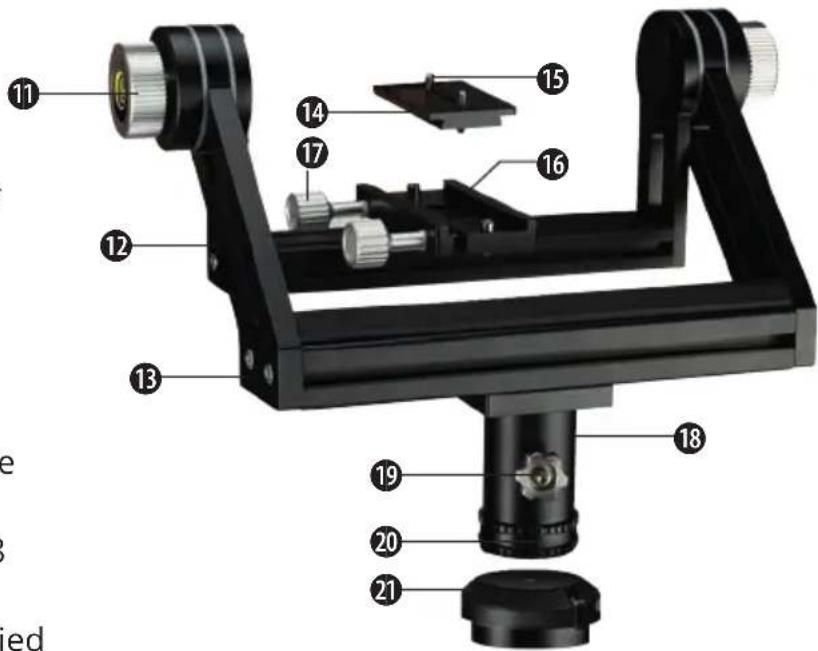

Monture en U

1. Molette de frein pour réglage de la hauteur
2. Berceau mobile en hauteur
3. Bras de fourche
4. Semelle de fixation (incluant n°15)
5. Vis de filetage 1/4»
6. Rail à queue d'aronde
7. Vis de fixation de la semelle
8. Axe de rotation azimutal
9. Vis de blocage de l'axe n°18
10. Tête de la monture
11. Adaptateur de tête de trépied

Vue d'ensemble des pièces

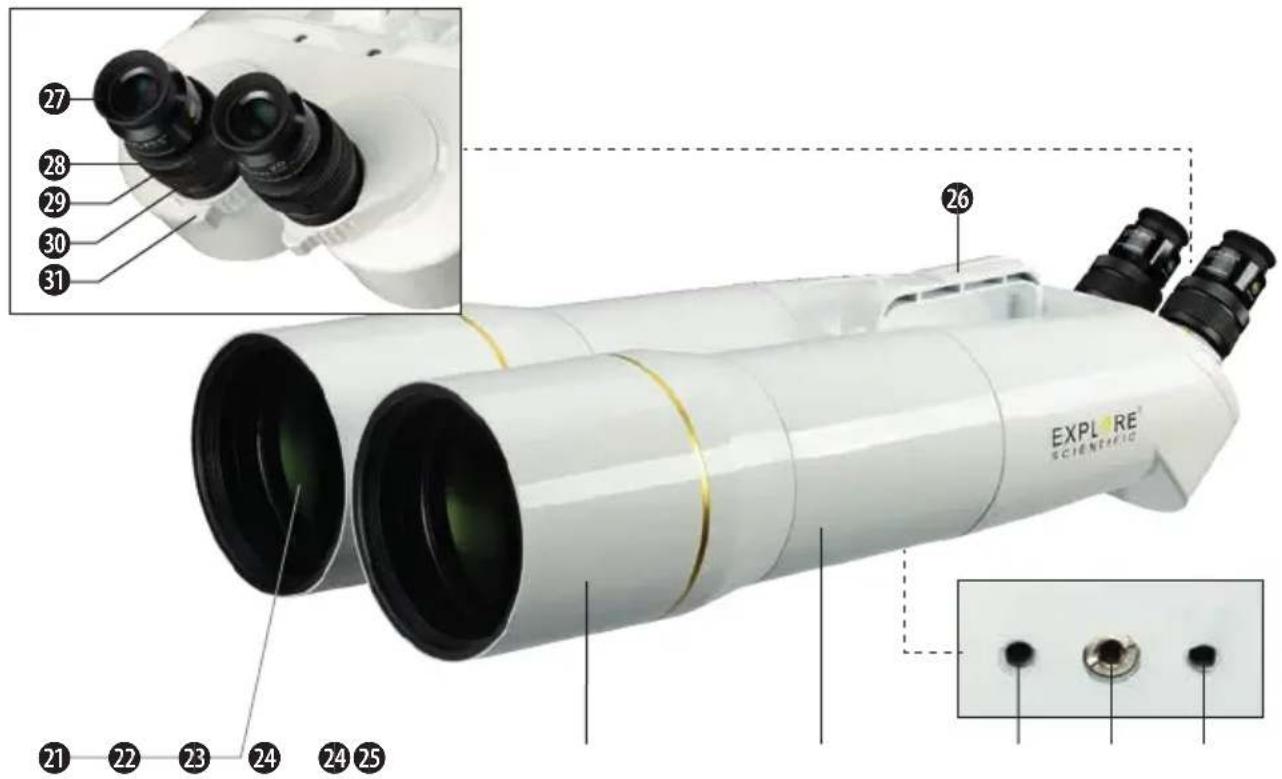

Jumelles géantes

27 28 29 30 31 26 21 22 23 24 24 25 EXPLI RE SCIENEMIC

1. Lentilles des Objectifs
2. Pare-buée rétractable contre la rosée et le soleil
3. Tube

4. ¼" Taraudage pour la fixation
   25.3/8" Taraudage pour la fixation* avec Adaptateur de filetage de raccordement dévissable 1/4"

5. Poignée de transport

6. Oculaire, interchangeables
7. Porte-oculaire
8. Bague de serrage de l'oculaire
9. Mise au point
10. Ajustement de la distance interpupillaire

Lorsque vous montez les jumelles sur un trépied photo avec une tête de montage appropriée, assurez-vous que le trépied photo et la tête de montage ont une capacité de charge suffisante !

Assemblage

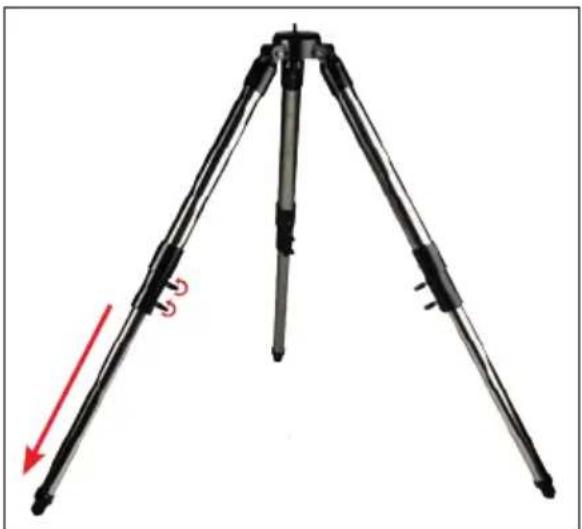

1. Écarter les jambes du trépied, les allonger et les serrer.

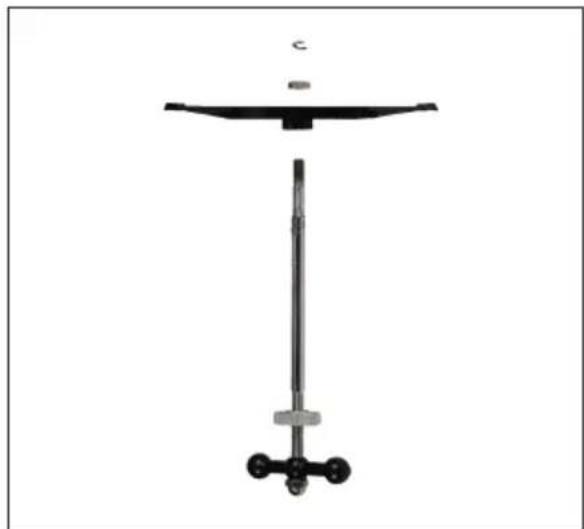

1. Assembler l'écarteur et la vis centrale.

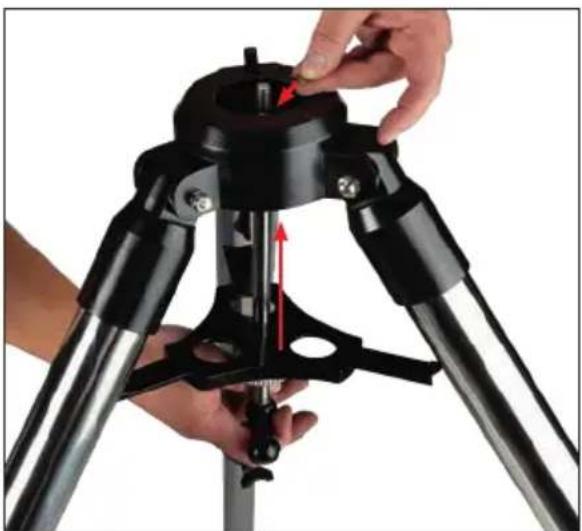

1. Insérez la vis centrale avec la plaque d'écartement dans la tête du trépied et fixez-la.

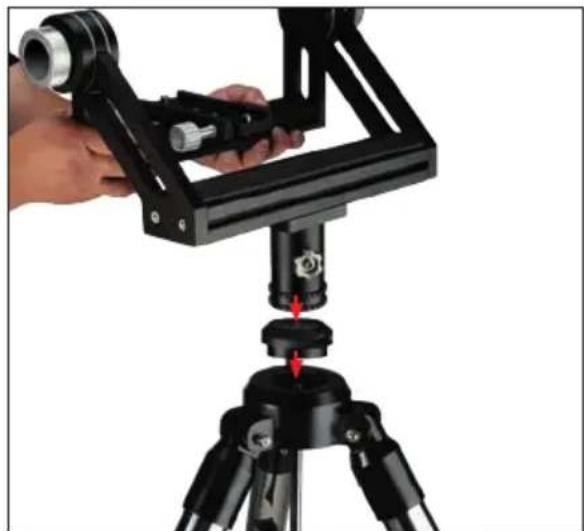

1. Insérez l'adaptateur de tête de trépied dans la tête de trépied. Placez le monture en U sur l'adaptateur de tête de trépied.

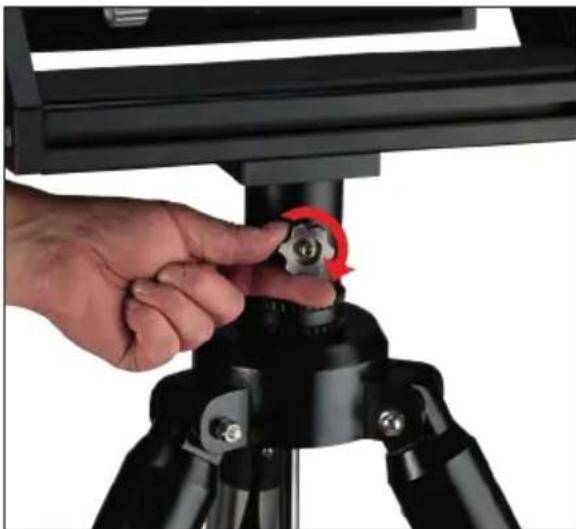

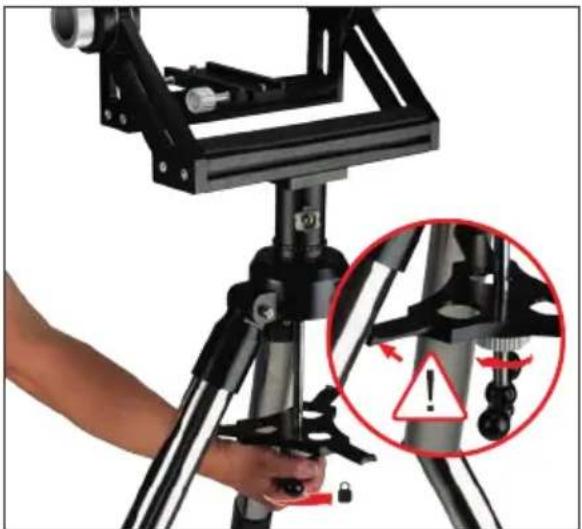

1. Vissez la monture en U à l'adaptateur de tête de trépied et au trépied. Serrez les jambes du trépied avec la vis moletée.

1. Réglage du mouvement pour l'axe de hauteur.

Assemblage

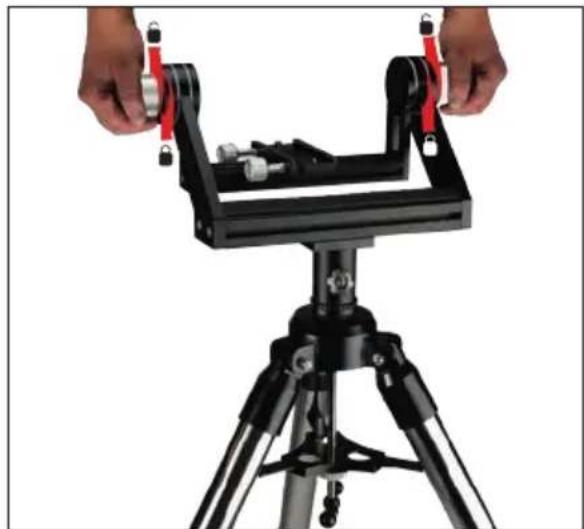

1. Réglage du mouvement pour l'axe azimutal.

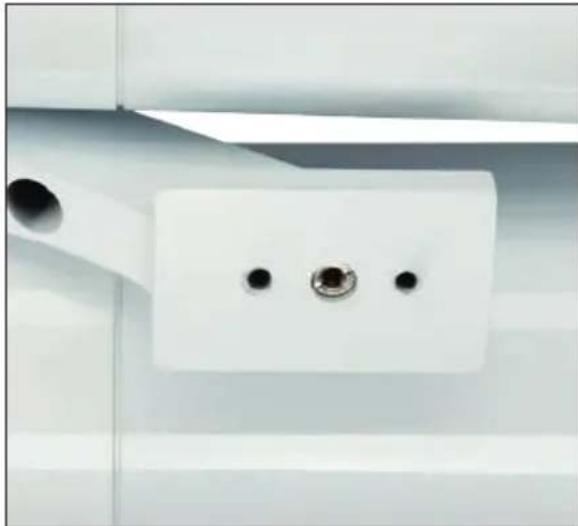

1. 2 x taraudage ¼" de raccordement sur la base inférieure des jumelles

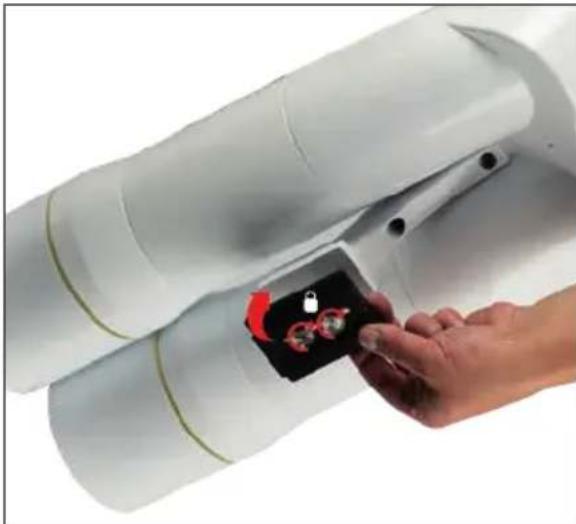

1. Montage de la semelle sur la base inférieure des jumelles.

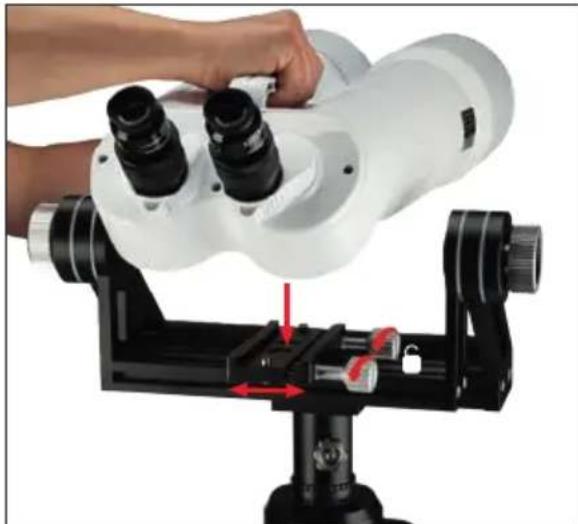

1. Insérez les jumelles dans le guide « queue d'aronde » de la monture en U.

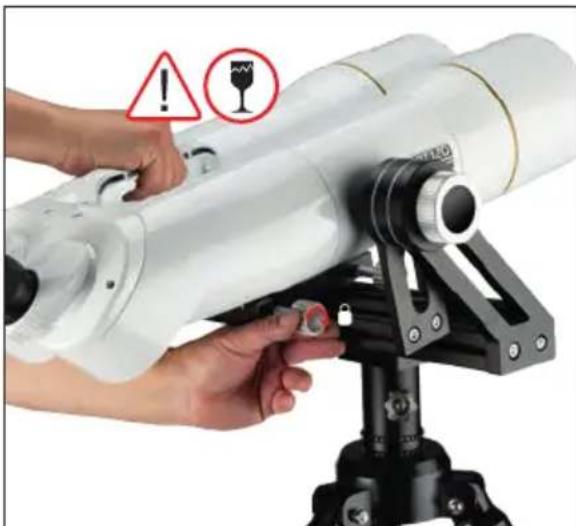

1. Tenez les jumelles par la poignée de transport et serrez les vis de fixation.

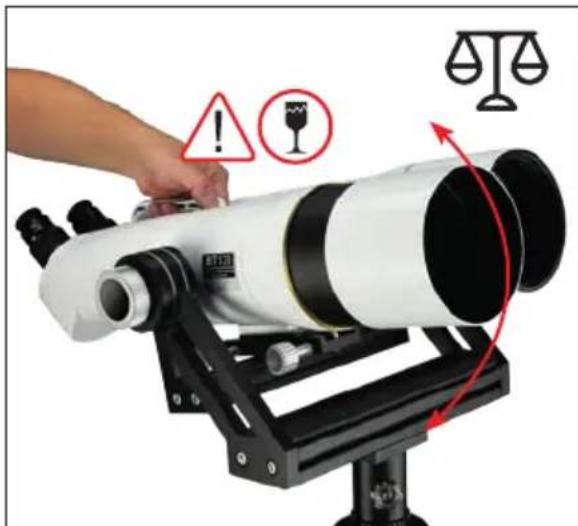

1. Equilibrer les jumelles au centre de gravité.

Observation

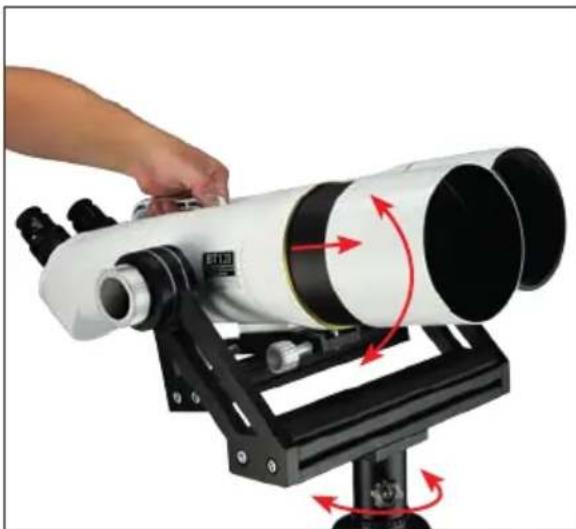

1. Alignez les jumelles sur l'objet à observer. Eventuellement, retirer les capuchons de protection.

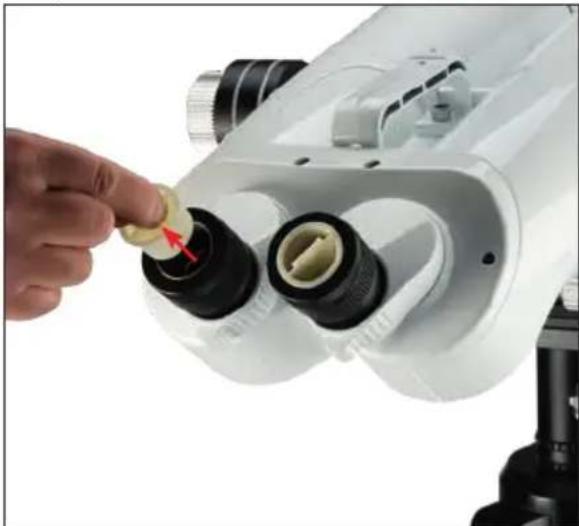

1. Retirez les capuchons anti-poussière des porte-oculaires.

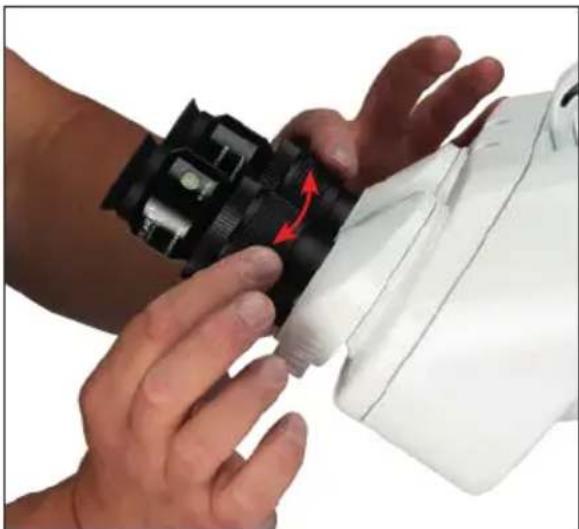

1. Mise au point simple hélicoïdale.

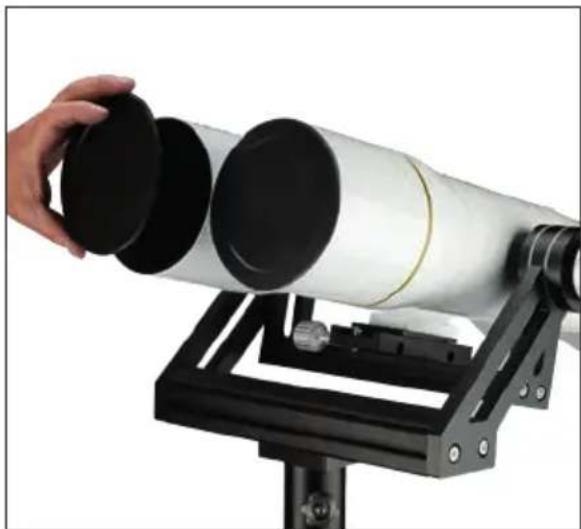

1. Retirez les capuchons anti-poussière des objectifs.

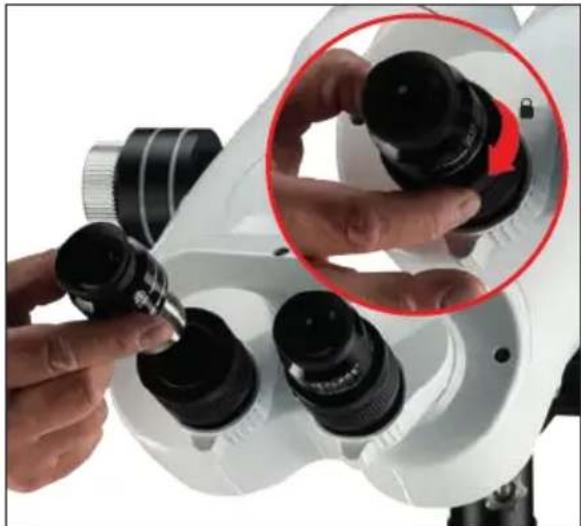

1. Insérez et serrez les oculaires.

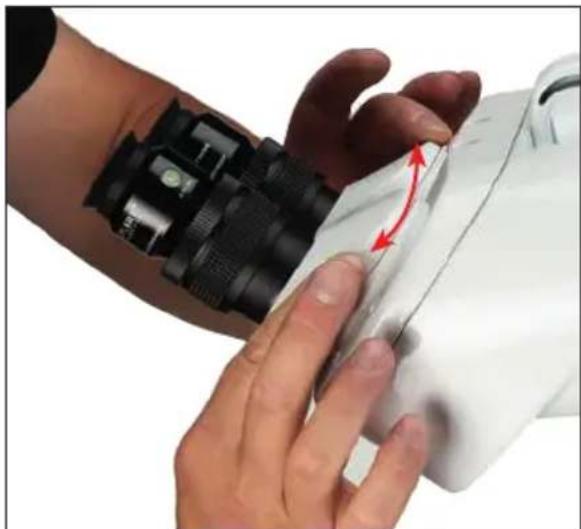

1. Ajuster le relief de l'œil.

Observation

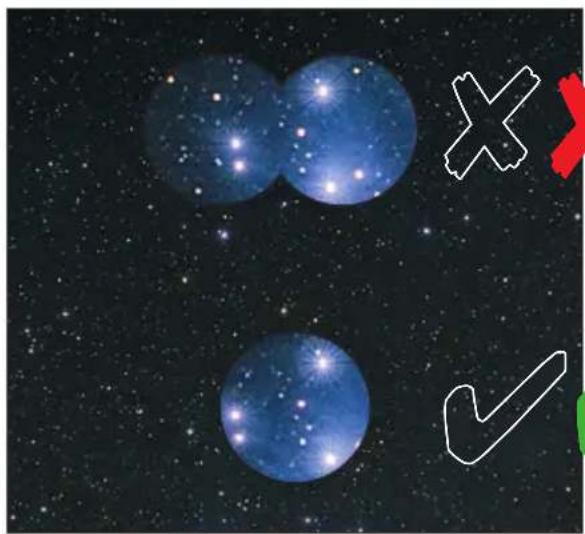

Conseils sur l'observation

Navires*
* Exemples d'images à des fins d'illustration. La taille et la qualité réelles de l'image dépendent des oculaires sélectionnés. Les motifs astronomiques ne sont généralement pas visibles en couleur en raison de la grande distance d'observation.

Accessoires disponibles en option

Lorsque vous utilisez des accessoires optionnels, lisez le manuel d'instructions séparé !

N'utilisez que les accessoires autorisés par le fabricant !

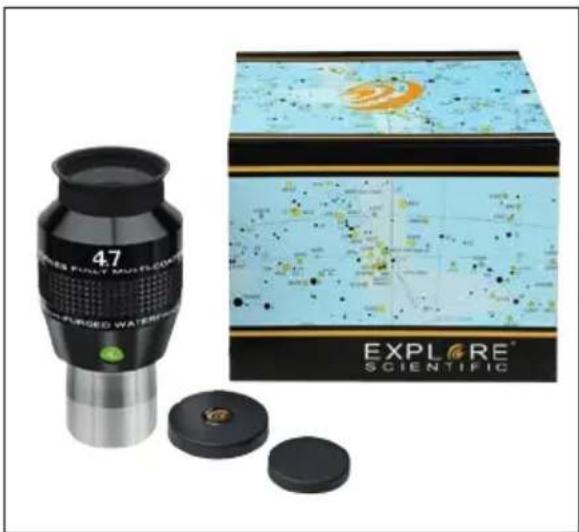

EXPLORE SCIENTIFIC Série d'oculaires

EXPLORE SCIENTIFIC

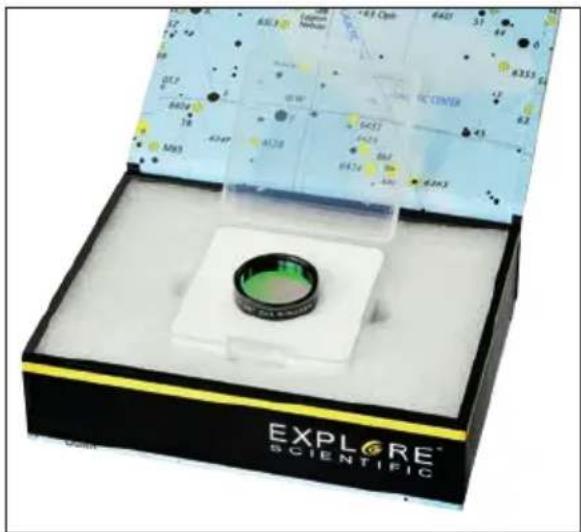

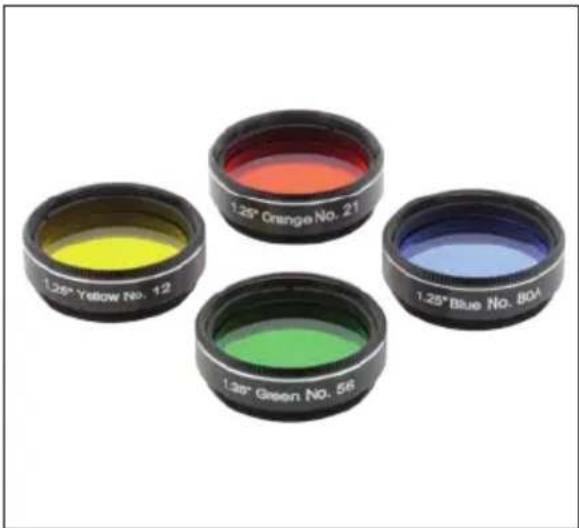

EXPLORE SCIENTIFIC Filtres pour nébu- leuse

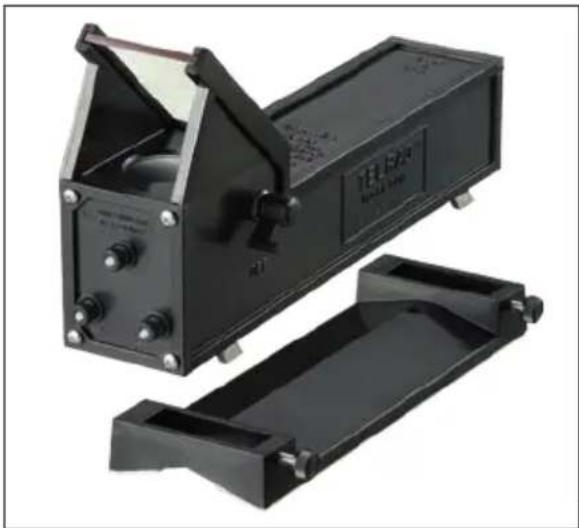

EXPLORE SCIENTIFIC TELRAD Projection viseur avec base

Nettoyage et entretien

Giant binoculars

• Nettoyez les lentilles (oculaires et/ou lentilles d'objectif) uniquement avec un chiffon doux et non pelucheux (par exemple un chiffon en microfibre). Pour éviter de rayer les lentilles, n'exercez qu'une légère pression avec le chiffon de nettoyage.
• Pour éliminer les salissures plus tenaces, humidifiez le chiffon de nettoyage avec une solution de nettoyage pour lunettes et essuyez les lentilles avec précaution.
• Protégez l'appareil contre la poussière et l'humidité. Après utilisation, en particulier en cas de forte humidité, laissez l'appareil s'acclimater à la température ambiante pendant une courte période, afin que l'humidité résiduelle puisse se dissiper. Mettez les capuchons anti-poussières et conservez-les dans un endroit sec et chauffé.

Monture en U et trépied

- Nettoyez l'appareil uniquement à l'extérieur avec un chiffon sec.

Données techniques

Giant binoculars

Produit (Art. No.)	Type de lentille d'objectif	Ouverture (mm)	Longueur focale (mm)	Dimensions (LxlxH) (mm)	Poids (kg)
BT-70SF (0114200)	Achromatique (2 élém./1 gr.)	70 400 370	x213x122 3.4.
BT-82SF (0114210)	Achromatique (2 élém./1 gr.)	82 470 445	x226x122 4.3
BT-100SF (0114220)	Achromatique (2 élém./1 gr.)	100 550 52	0x270x155 6.8.
BT-120SF (0114230)	Achromatique (2 élém./1 gr.)	120 660 65	4x290x156 8.3.

Monture en U et trépied

Product (Art. No.)	Type Capacité	de chargement KG	Dimensions (Lxlxh) (étiré, mm)	Poids (kg)
Monture en U avec tripod (0114300)	Support de bras de fourche sur trépied en acier	12.0. 1000x	1000x1400 11.3.
