Type de produit	Jumelles géantes
Marque	Explore Scientific
Modèle	BT120SF
Ouverture (mm)	120
Longueur focale (mm)	660
Dimensions (L x l x H, mm)	654 x 290 x 156
Poids (kg)	8,3
Type de lentille d'objectif	Achromatique (2 éléments / 1 groupe)
Monture incluse	Monture en U avec trépied (Art. N° 0114300)
Capacité de charge du trépied (kg)	12,0
Type d'oculaires	Interchangeables (porte-oculaire avec bague de serrage)
Mise au point	Hélicoïdale simple
Ajustement de la distance interpupillaire	Oui, par pivotement des tubes
Relief d'œil	Ajustable
Sécurité	Ne jamais regarder le soleil directement sans filtre solaire
Nettoyage des lentilles	Chiffon doux non pelucheux (microfibre) ; solution nettoyante pour lunettes
Entretien général	Protéger de la poussière et de l'humidité ; acclimater après utilisation humide ; ranger dans un endroit sec
Accessoires optionnels	Série d'oculaires Explore Scientific, filtres pour nébuleuse, viseur Telrad
Utilisation	Observation terrestre et astronomique (avec précautions solaires)

FOIRE AUX QUESTIONS - BT120SF Explore Scientific

Comment assembler les jumelles sur le trépied ?

Écartez les jambes du trépied, allongez-les et serrez-les. Assemblez l'écarteur et la vis centrale, insérez l'assemblage dans la tête du trépied et fixez-le. Placez l'adaptateur de tête de trépied, puis la monture en U sur celui-ci. Vissez la monture au trépied. Ensuite, vissez la semelle de fixation sous les jumelles et insérez les jumelles dans le guide queue d'aronde de la monture. Serrez les vis de fixation.

Quel type d'oculaire puis-je utiliser avec les BT120SF ?

Les oculaires sont interchangeables. Vous pouvez utiliser les oculaires de la série Explore Scientific ou d'autres oculaires standard compatibles avec le porte-oculaire. Assurez-vous de bien serrer la bague de serrage après insertion.

Comment nettoyer les lentilles des jumelles ?

Utilisez un chiffon doux et non pelucheux (microfibre). Pour les salissures tenaces, humidifiez légèrement le chiffon avec une solution nettoyante pour lunettes. N'exercez qu'une légère pression pour éviter les rayures.

Puis-je observer le soleil avec ces jumelles ?

Non, sans filtre solaire approprié, ne regardez jamais directement le soleil avec cet appareil. La lumière directe peut causer des lésions oculaires graves ou la cécité en quelques secondes. Utilisez un filtre solaire certifié si nécessaire.

Comment régler la distance interpupillaire ?

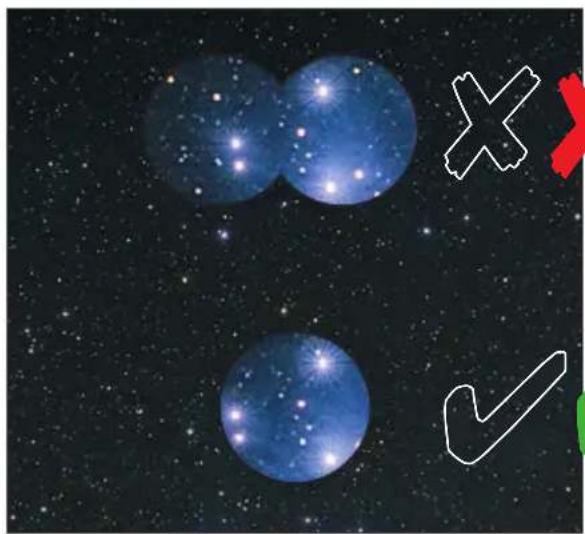

La distance interpupillaire s'ajuste en écartant ou en rapprochant les deux tubes des jumelles jusqu'à obtenir une image circulaire unique et confortable.

Comment équilibrer les jumelles sur la monture ?

Après avoir installé les jumelles dans la monture en U, desserrez légèrement les vis de fixation et faites glisser les jumelles vers l'avant ou l'arrière jusqu'à ce qu'elles soient équilibrées (ni trop lourdes d'un côté). Ress errez ensuite les vis.

Quels accessoires optionnels sont disponibles ?

Explore Scientific propose une série d'oculaires, des filtres pour nébuleuse, et un viseur Telrad avec base. Consultez le manuel séparé pour chaque accessoire.

Comment stocker les jumelles après utilisation ?

Après utilisation, surtout en atmosphère humide, laissez les jumelles s'acclimater à température ambiante pour évaporer l'humidité résiduelle. Remettez les capuchons anti-poussière et rangez l'appareil dans un endroit sec et chauffé.

Quelle est la capacité de charge du trépied fourni ?

Le trépied inclus (Art. N° 0114300) a une capacité de charge maximale de 12,0 kg, ce qui est suffisant pour les jumelles BT120SF (8,3 kg).

Comment ajuster le relief de l'œil ?

Le relief de l'œil se règle en tournant les oculaires ou en utilisant des oculaires adaptés. Pour les porteurs de lunettes, un relief long est recommandé. Ajustez jusqu'à voir une image nette sans vignettage.

MODE D'EMPLOI BT120SF Explore Scientific

Monture en u avec trépied

Art. N° 0114300

MODE D'EMPLOI

DANGER ! Ne regardez jamais directement ou proche du SOLEIL avec cet appareil sans filtre solaire ! La lumière directe du soleil causera de graves dommages aux yeux ou même la cécité en quelques secondes.

Monture en U avec embase de fixation et adaptateur de tête de trépied

Trépied avec écarteur et vis centrale

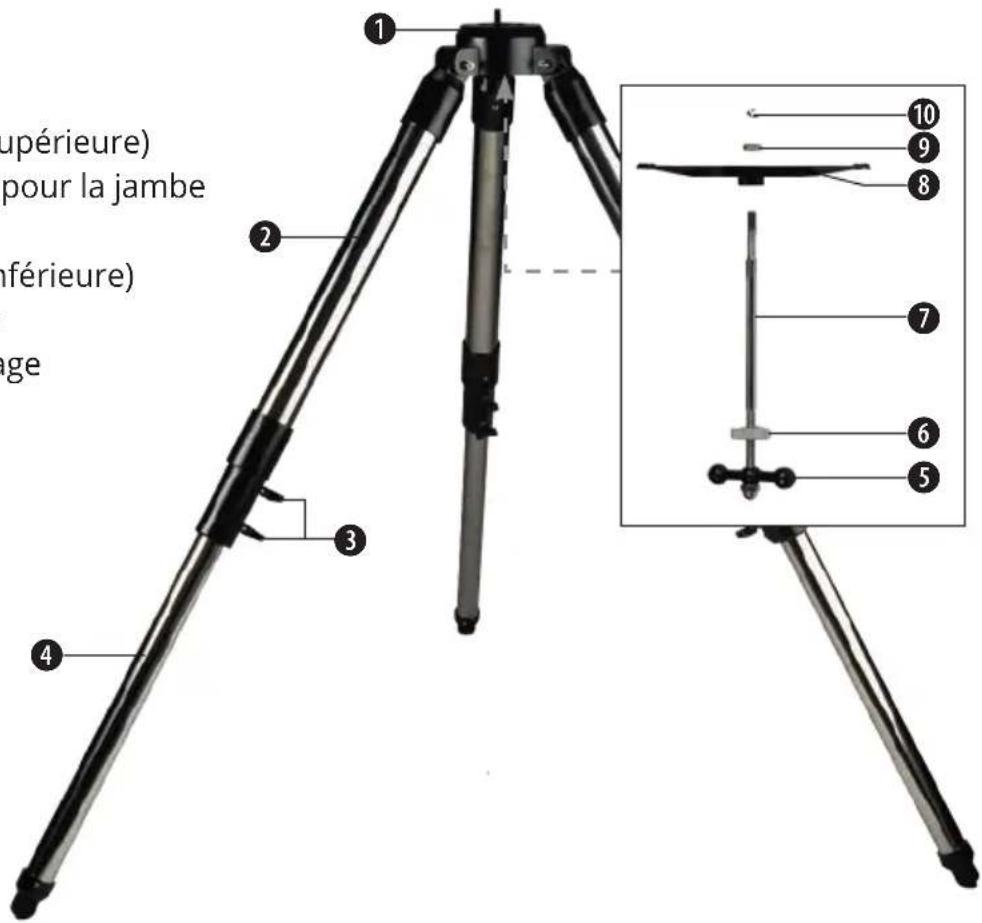

Trépied

1. Tête du trépied
2. Trépied (partie supérieure)
3. Vis de fixation pour la jambe du trépied
4. Trépied (partie inférieure)
5. Poignée de la vis
6. Molette de serrage
7. Vis centrale
8. Ecarteur
9. Rondelle 10. Clip

1 2 3 4 5 6 7 8 9 10 (upérieure) pour la jambe (nférieure) age

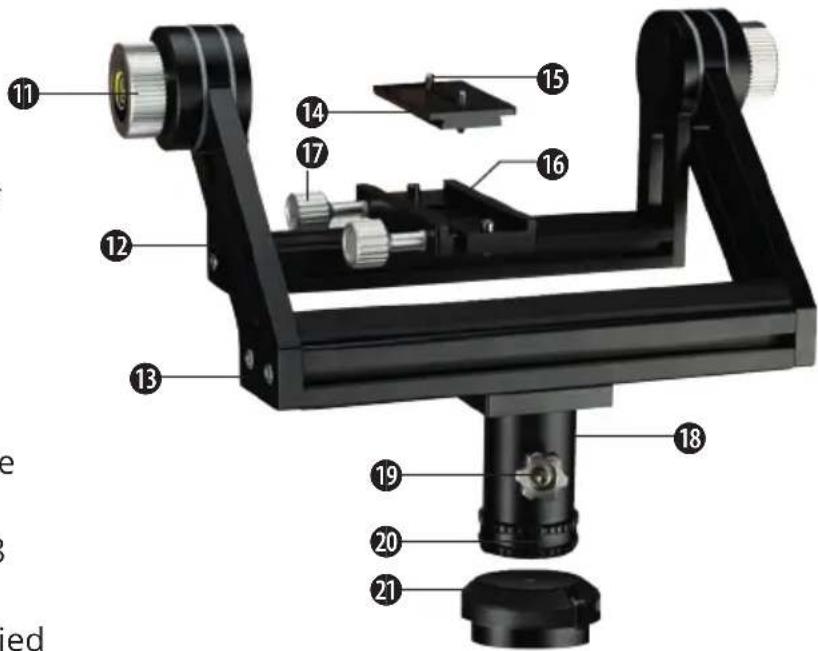

Monture en u

1. Molette de frein pour réglage de la hauteur
2. Berceau mobile en hauteur
3. Bras de fourche
4. Semelle de fixation (incluant n°15)
5. Vis de filetage 1/4"
6. Rail à queue d'aronde
7. Vis de fixation de la semelle
8. Axe de rotation azimutal
9. Vis de blocage de l'axe n°18
10. Tête de la monture
11. Adaptateur de tête de trépied

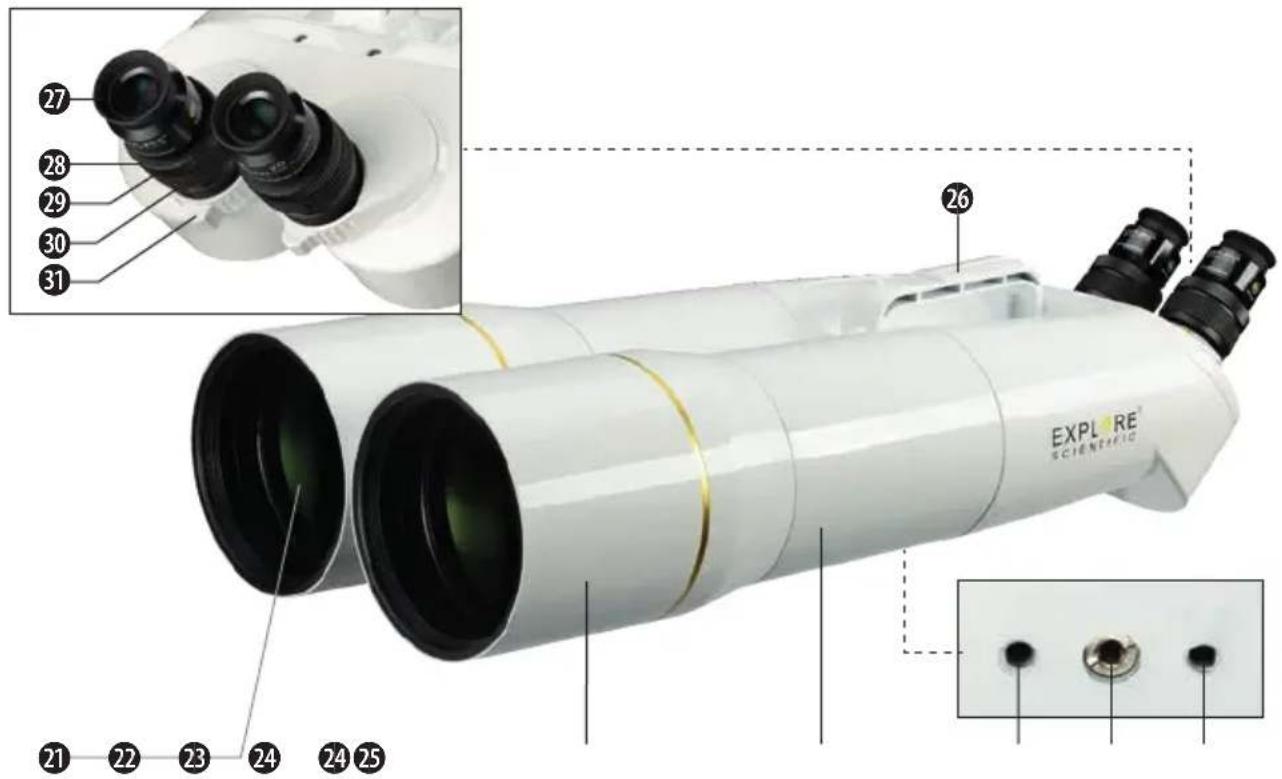

Jumelles géantes

27 28 29 30 31 26 21 22 23 24 24 25 EXPLI RE SCIENEMIC

1. Lentilles des objectifs
2. Pare-buée rétractable contre la rosée et le soleil
3. Tube
4. ¼" Taraudage pour la fixation 25.3/8" Taraudage pour la fixation* avec Adaptateur de filetage de raccordement dévissable 1/4"
5. Poignée de transport
6. Oculaire, interchangeables
7. Porte-oculaire
8. Bague de serrage de l'oculaire
9. Mise au point

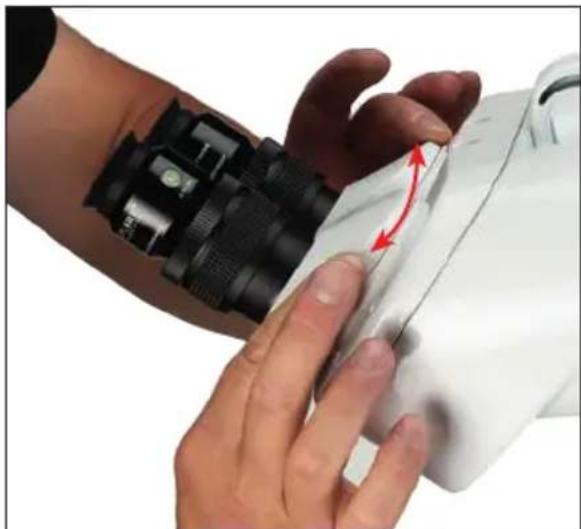

10. Ajustement de la distance interpupillaire

Lorsque vous montez les jumelles sur un trépied photo avec une tête de montage appropriée, assurez-vous que le trépied photo et la tête de montage ont une capacité de charge suffisante !

Assemblage

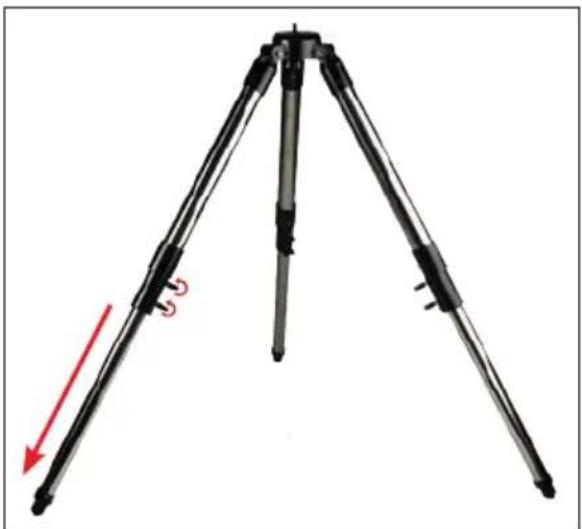

1. Écarter les jambes du trépied, les allonger et les serrer.

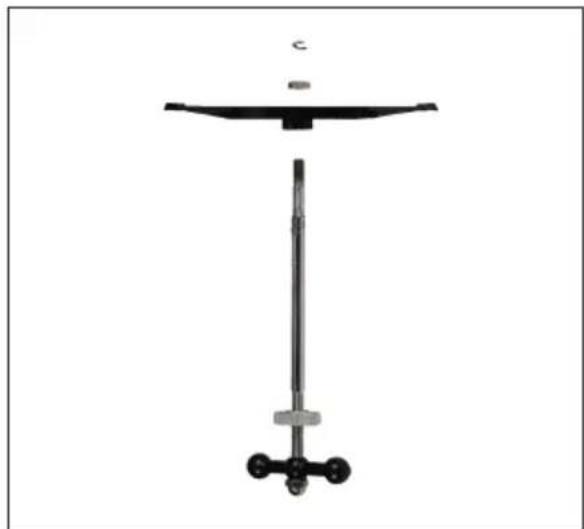

1. Assembler l'écarteur et la vis centrale.

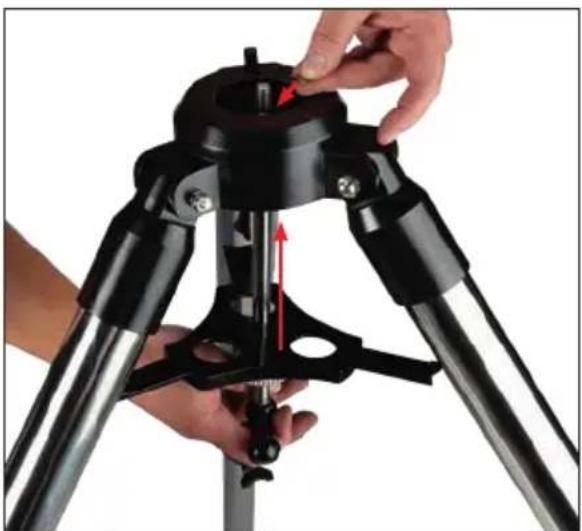

1. Insérez la vis centrale avec la plaque d'écartement dans la tête du trépied et fixez-la.

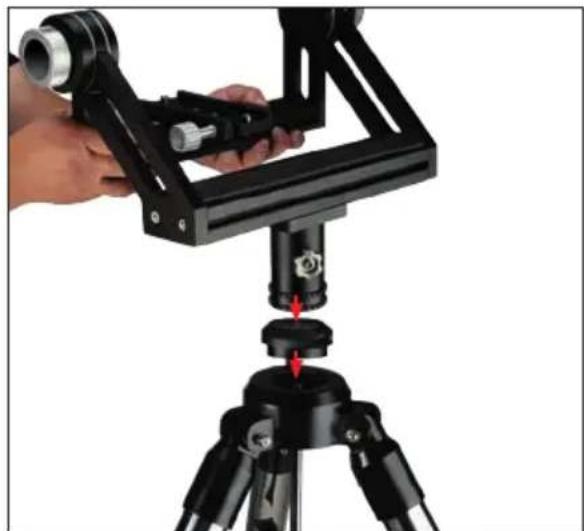

1. Insérez l'adaptateur de tête de trépied dans la tête de trépied. Placez la monture en U sur l'adaptateur de tête de trépied.

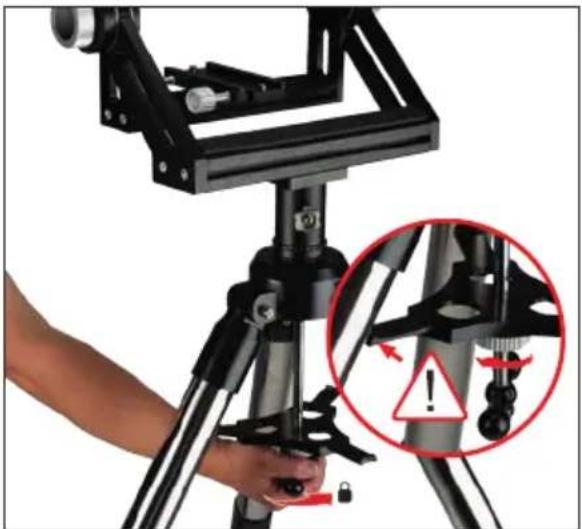

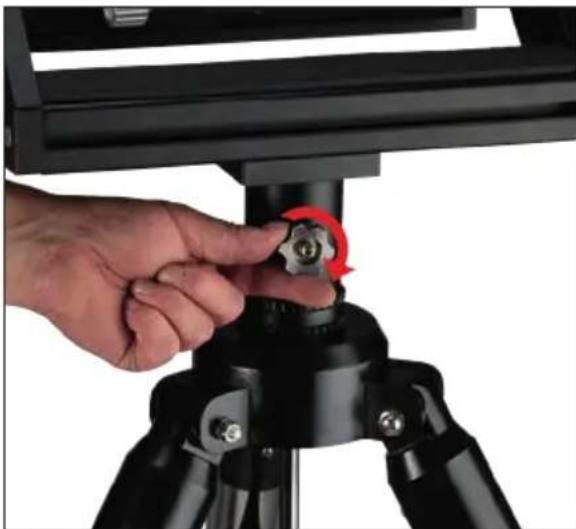

1. Vissez la monture en U à l'adaptateur de tête de trépied et au trépied. Serrez les jambes du trépied avec la vis moletée.

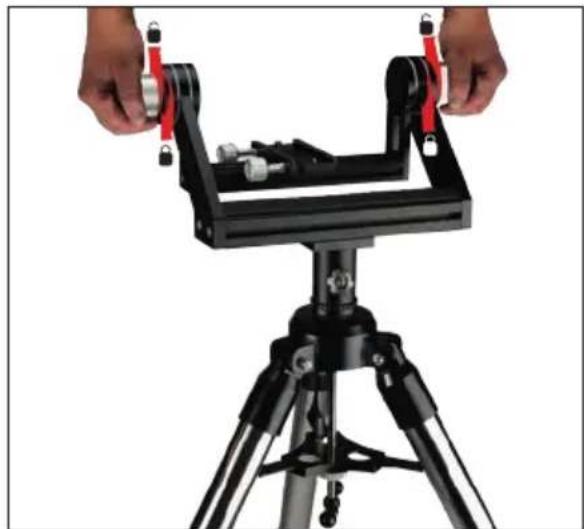

1. Réglage du mouvement pour l'axe de hauteur.

Assemblage

1. Réglage du mouvement pour l'axe azimutal.

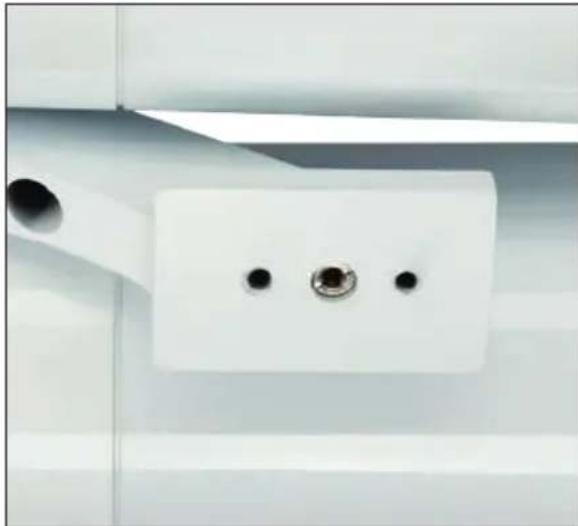

1. 2 x taraudage ¼" de raccordement sur la base inférieure des jumelles

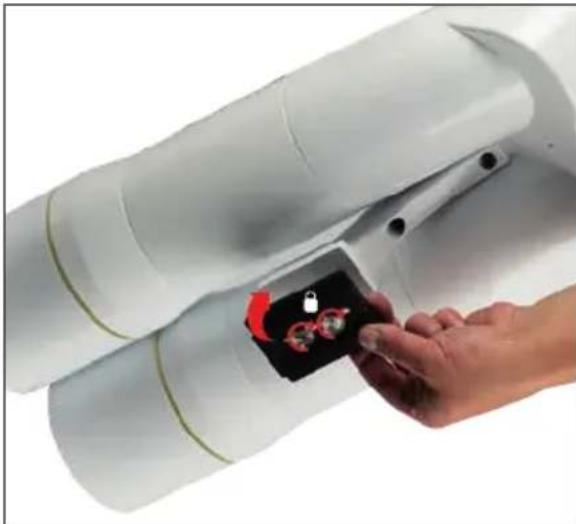

1. Montage de la semelle sur la base inférieure des jumelles.

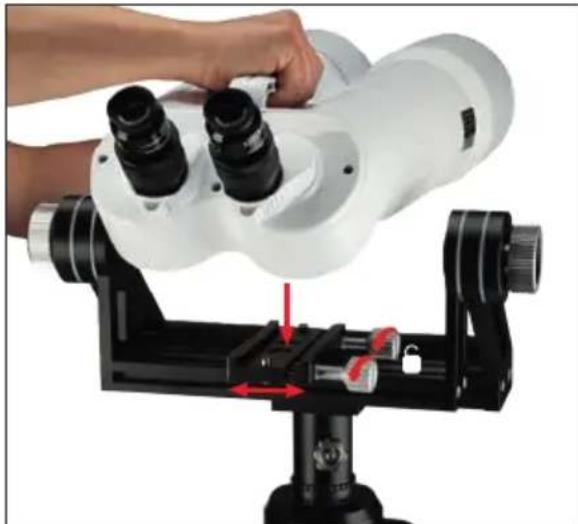

1. Insérez les jumelles dans le guide « queue d'aronde » de la monture en U.

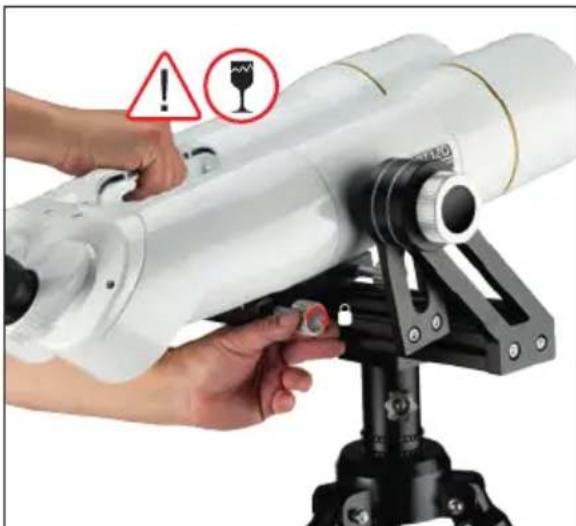

1. Tenez les jumelles par la poignée de transport et serrez les vis de fixation.

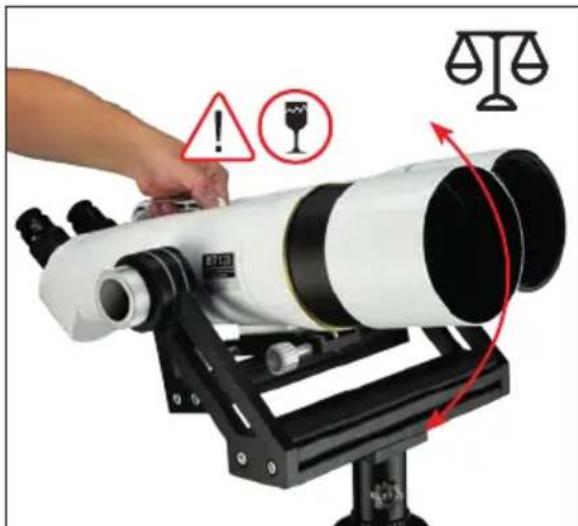

1. Équilibrer les jumelles au centre de gravité.

Observation

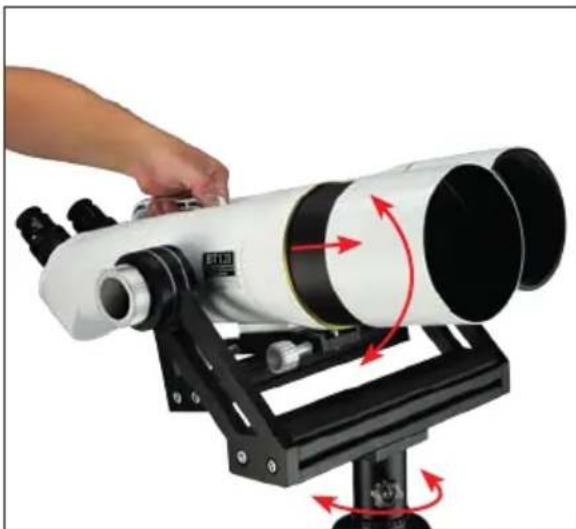

1. Alignez les jumelles sur l'objet à observer. Eventuellement, retirez les capuchons de protection.

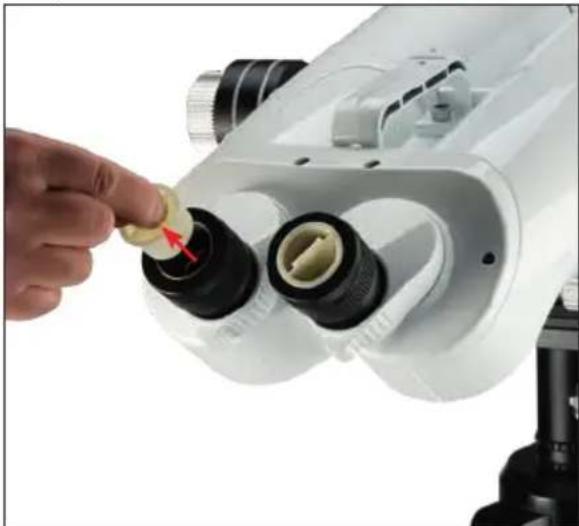

1. Retirez les capuchons anti-poussière des porte-oculaires.

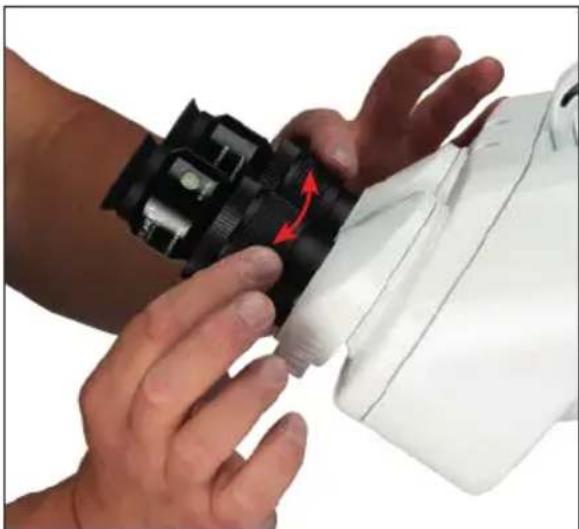

1. Mise au point simple hélicoïdale.

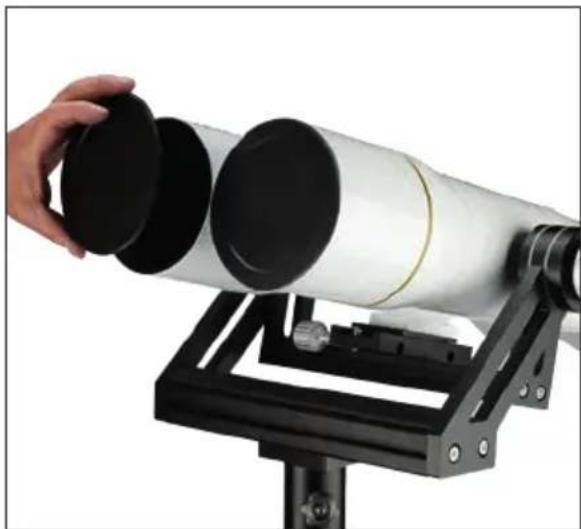

1. Retirez les capuchons anti-poussière des objectifs.

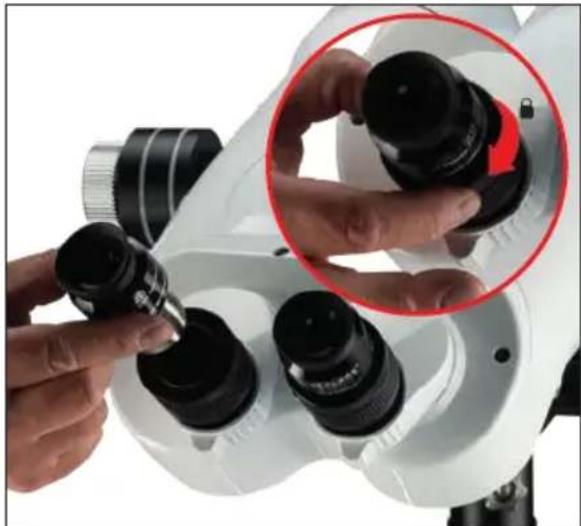

1. Insérez et serrez les oculaires.

1. Ajuster le relief de l'œil.

Conseils sur l'observation

Exemples d'images à des fins d'illustration. La taille et la qualité réelles de l'image dépendent des oculaires sélectionnés. Les motifs astronomiques ne sont généralement pas visibles en couleur en raison de la grande distance d'observation.

Accessoires disponibles en option

Lorsque vous utilisez des accessoires optionnels, lisez le manuel d'instructions séparé !

N'utilisez que les accessoires autorisés par le fabricant !

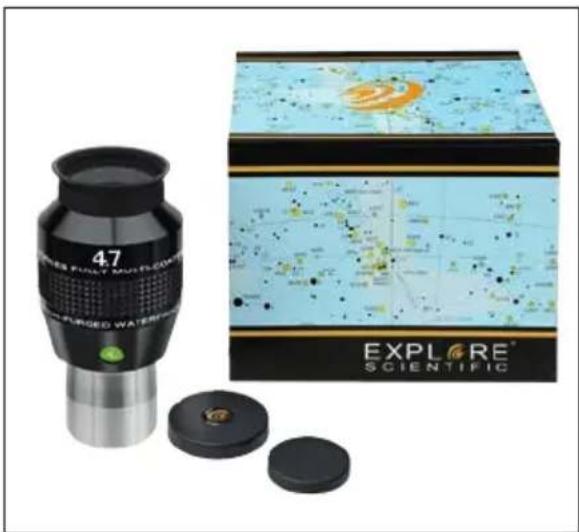

EXPLORE SCIENTIFIC Série d'oculaires

EXPLORE SCIENTIFIC

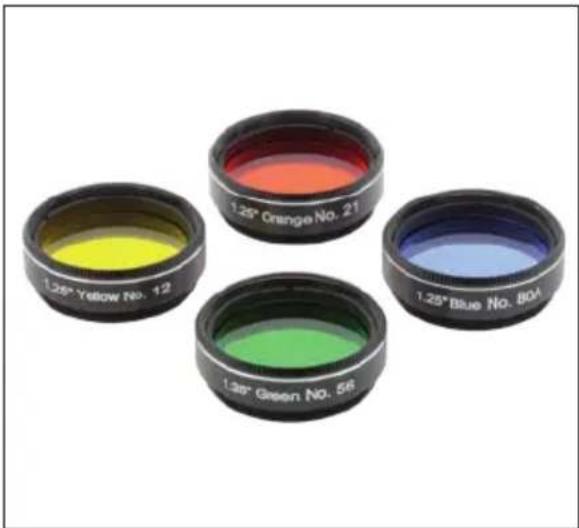

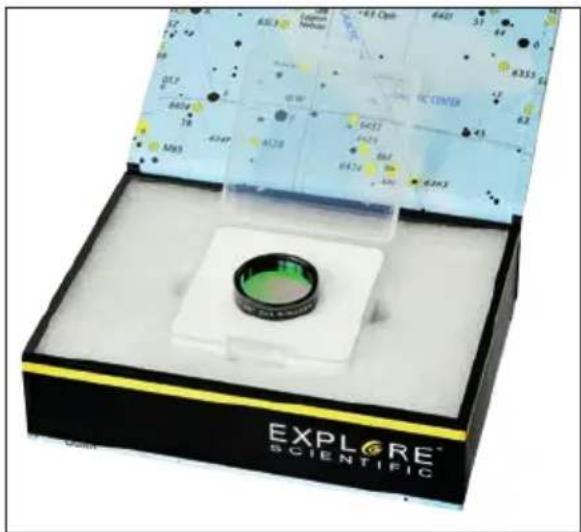

EXPLORE SCIENTIFIC Filtres pour nébuleuse

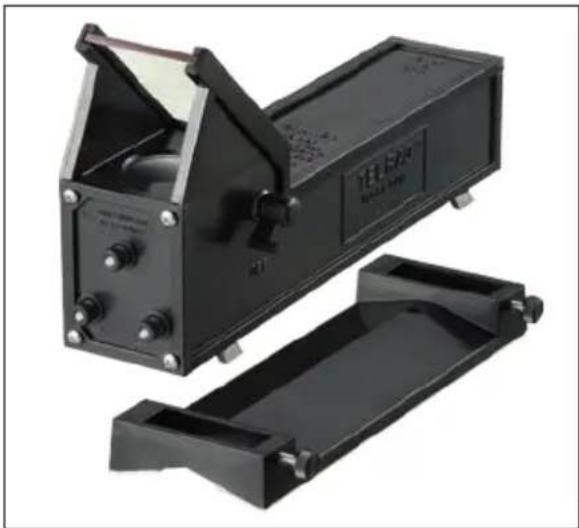

EXPLORE SCIENTIFIC TELRAD Projection viseur avec base

Nettoyage et entretien

• Nettoyez les lentilles (oculaires et/ou lentilles d'objectif) uniquement avec un chiffon doux et non pelucheux (par exemple un chiffon en microfibre). Pour éviter de rayer les lentilles, n'exercez qu'une légère pression avec le chiffon de nettoyage.
• Pour éliminer les salissures plus tenaces, humidifiez le chiffon de nettoyage avec une solution de nettoyage pour lunettes et essuyez les lentilles avec précaution.
• Protégez l'appareil contre la poussière et l'humidité. Après utilisation, en particulier en cas de forte humidité, laissez l'appareil s'acclimater à la température ambiante pendant une courte période, afin que l'humidité résiduelle puisse se dissiper. Mettez les capuchons anti-poussières et conservez-les dans un endroit sec et chauffé.

Monture en u et trépied

- Nettoyez l'appareil uniquement à l'extérieur avec un chiffon sec.

Données techniques

Produit (Art. No.)	Type de lentille d'objectif	Ouverture (mm)	Longueur focale (mm)	Dimensions (LxlxH) (mm)	Poids (kg)
BT-70SF (0114200)	Achromatique (2 élém./1 gr.)	70 400 370	x213x122 3.4.
BT-82SF (0114210)	Achromatique (2 élém./1 gr.)	82 470 445	x226x122 4.3
BT-100SF (0114220)	Achromatique (2 élém./1 gr.)	100 550 52	0x270x155 6.8.
BT-120SF (0114230)	Achromatique (2 élém./1 gr.)	120 660 65	4x290x156 8.3.

Monture en U et trépied

Product (Art. No.)	Type Capacité	de chargement KG	Dimensions (Lxlxh) (étiré, mm)	Poids (kg)
Monture en U avec tripod (0114300)	Support de bras de fourche sur trépied en acier	12.0. 1000x	1000x1400 11.3.

Bresser GmbH

Gutenbergstr. 2 · DE-46414 Rhode Allemagne
