OFT102 - Routeur Holzmann - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil OFT102 Holzmann au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Routeur |
| Puissance | 1500 W |
| Vitesse de rotation | 10000 - 24000 tr/min |
| Diamètre de la pince | 6 mm et 8 mm |
| Poids | 3.5 kg |
| Dimensions | 320 x 200 x 200 mm |
| Utilisation | Idéal pour le fraisage, le rabotage et la sculpture sur bois |
| Maintenance | Nettoyage régulier, vérification des pièces mobiles, lubrification |
| Sécurité | Utiliser des lunettes de protection, éviter les vêtements amples |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - OFT102 Holzmann
Questions des utilisateurs sur OFT102 Holzmann
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur au format PDF gratuitement ! Retrouvez votre notice OFT102 - Holzmann et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OFT102 de la marque Holzmann.
MODE D'EMPLOI OFT102 Holzmann
LIRE LE MANUEL D’UTILISATION ! Lire le manuel d’exploitation et de maintenance de votre appareil et de la machine qui est monté avec assiduité en vous familiarisant bien avec les organes de commande de la machine pour utiliser la machine correctement et prévenir ainsi des blessures corporelles et des dégâts sur la machine.
AVERTISSEMENT ! Observer les symboles de sécurité ! Le non-respect des prescriptions et des recommandations relatives à l'utilisation de la machine peut provoquer des dommages corporels graves, voire mortels.

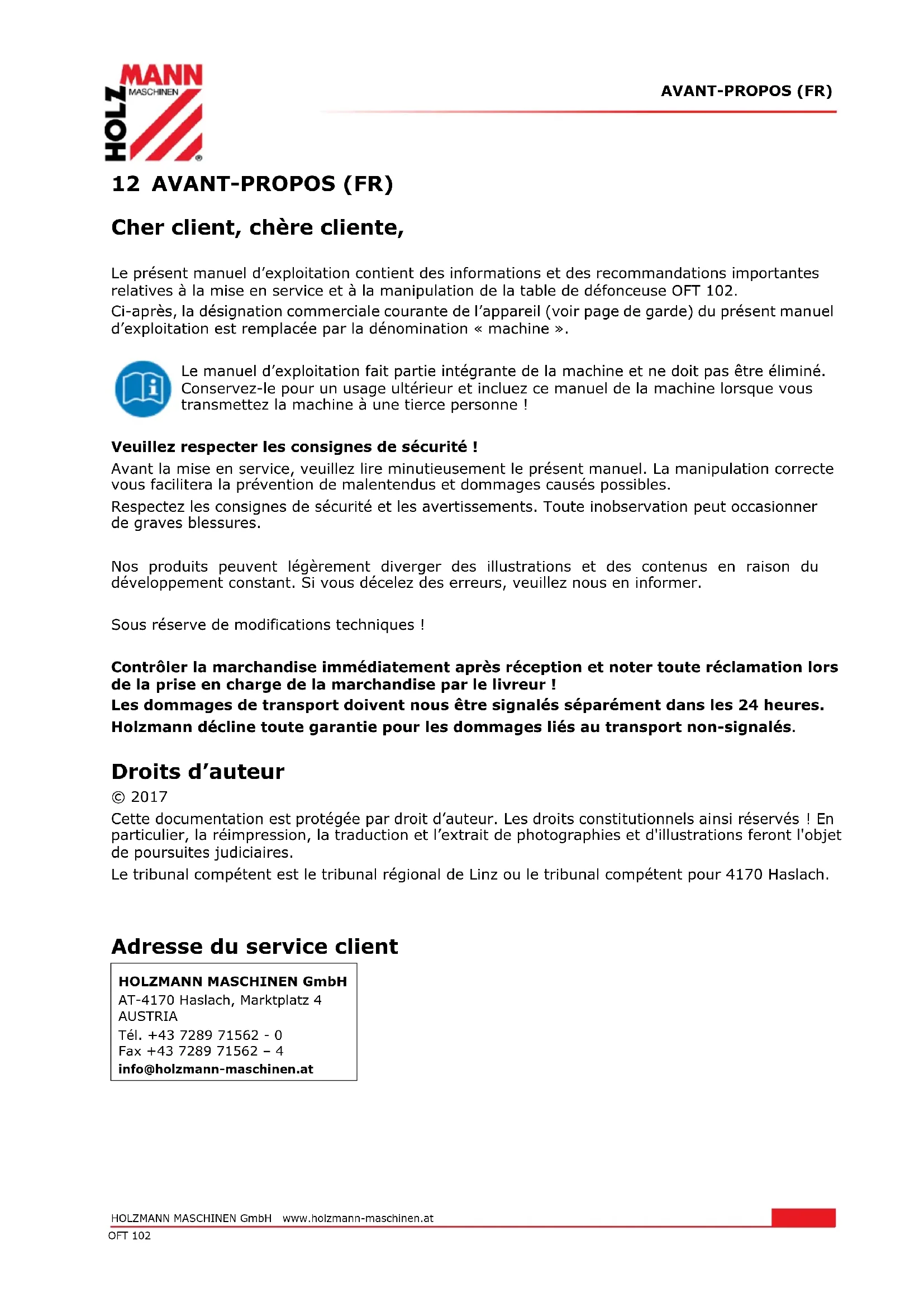

WARNING Hook and loop fastener only for the use of the router with the router tableAVANT-PROPOS (FR) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14 OFT 102 12 AVANT-PROPOS (FR) Cher client, chère cliente, Le présent manuel d’exploitation contient des informations et des recommandations importantes relatives à la mise en service et à la manipulation de la table de défonceuse OFT 102. Ci-après, la désignation commerciale courante de l’appareil (voir page de garde) du présent manuel d’exploitation est remplacée par la dénomination « machine ». Le manuel d’exploitation fait partie intégrante de la machine et ne doit pas être éliminé. Conservez-le pour un usage ultérieur et incluez ce manuel de la machine lorsque vous transmettez la machine à une tierce personne ! Veuillez respecter les consignes de sécurité ! Avant la mise en service, veuillez lire minutieusement le présent manuel. La manipulation correcte vous facilitera la prévention de malentendus et dommages causés possibles. Respectez les consignes de sécurité et les avertissements. Toute inobservation peut occasionner de graves blessures. Nos produits peuvent légèrement diverger des illustrations et des contenus en raison du développement constant. Si vous décelez des erreurs, veuillez nous en informer. Sous réserve de modifications techniques ! Contrôler la marchandise immédiatement après réception et noter toute réclamation lors de la prise en charge de la marchandise par le livreur ! Les dommages de transport doivent nous être signalés séparément dans les 24 heures. Holzmann décline toute garantie pour les dommages liés au transport non-signalés. Droits d’auteur © 2017 Cette documentation est protégée par droit d’auteur. Les droits constitutionnels ainsi réservés ! En particulier, la réimpression, la traduction et l’extrait de photographies et d'illustrations feront l'objet de poursuites judiciaires. Le tribunal compétent est le tribunal régional de Linz ou le tribunal compétent pour 4170 Haslach.
Raccord d'aspiration

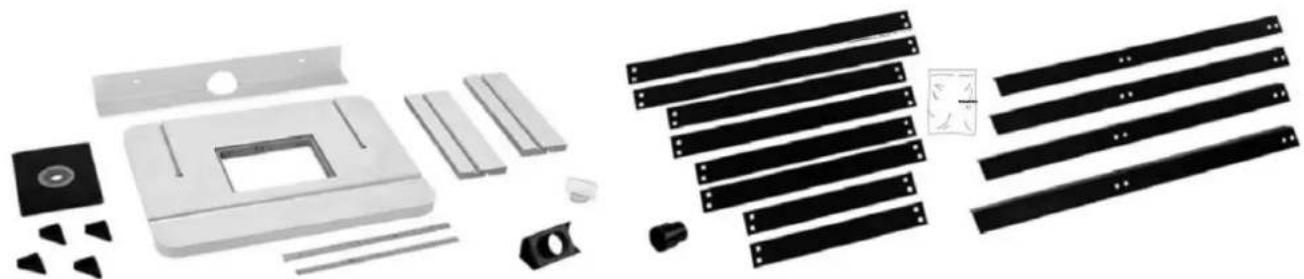

13.2 Contenu de la livraison
13.3 Données techniques
OFT 102 Table de travail 810 x 610 mm Hauteur de table 880 mm Épaisseur de table 36 mm Plaque de platine Ø 105 / 72 / 32 mm Raccord d'aspiration ø 60 / 70 / 75 mm Butée MDF (2x) 458 x 152 x 25 mm Butée en aluminium 840 x 100 x 100 x 6 mm Poids 29 kgSECURITE HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16 OFT 102 14 SECURITE
14.1 Utilisation conforme
Utiliser la machine uniquement en parfait état technique et conformément à son utilisation conforme, à la sécurité et à la sensibilisation aux dangers ! Faire éliminer immédiatement les pannes qui peuvent avoir une influence négative sur la sécurité ! Les conditions d'utilisation, d'entretien et de réparation prescrites par le fabricant et les consignes de sécurité contenues dans ce manuel doivent être respectées. En règle générale, il est interdit de modifier ou de rendre inopérants les dispositifs de sécurité de la machine ! La machine est exclusivement destinée aux tâches suivantes : Pour le fraisage de pièces en bois en conjonction avec une défonceuse. La machine n'est pas conçue pour être exploitée en extérieur. La société HOLZMANN-MASCHINEN décline toute responsabilité ou garantie pour toute utilisation divergente ou sortant de son contexte et pour les dommages matériels ou corporels qui en résultent.
AVERTISSEMENT Toujours lire le mode d'emploi de la défonceuse montée !
14.2 Consignes de sécurité
- Veiller à ce que la zone de travail et le sol autour de la machine restent propres et exempts d'huile, de graisse et de résidus de matériaux !
- Assurer un bon éclairage du poste de travail
- En cas de fatigue, de manque de concentration ou sous l'influence de médicaments, d'alcool ou de drogues, il est interdit de travailler sur la machine !
- Tenir les enfants et les tiers éloignés de la zone de travail
- Toujours placer la machine sur une surface plane non glissante.
- Veiller à maintenir toujours une position stable.
- S'assurer que toutes les vis de fixation sont serrées et que tous les pieds sont vissés avant l'utilisation.
- Ne pas surcharger la table !
14.3 Risques résiduels

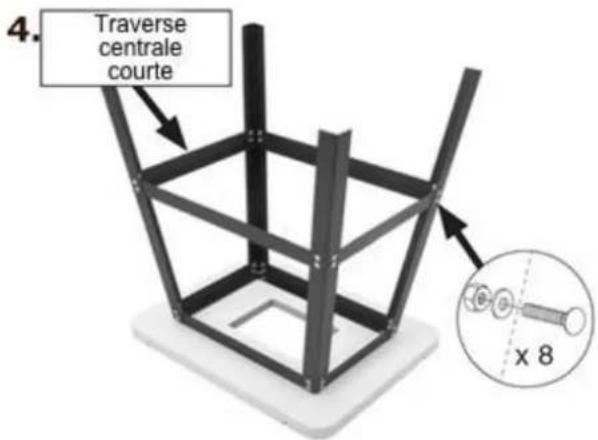

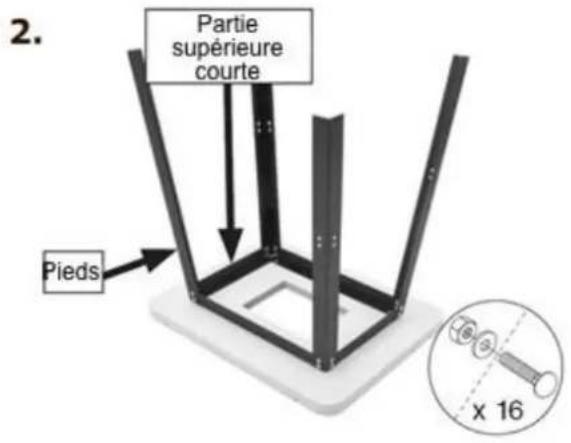

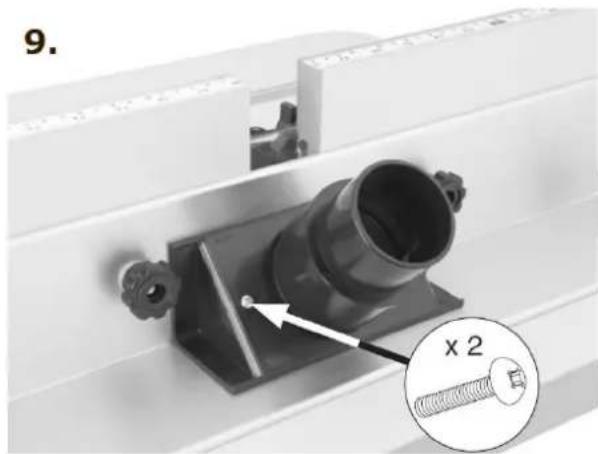

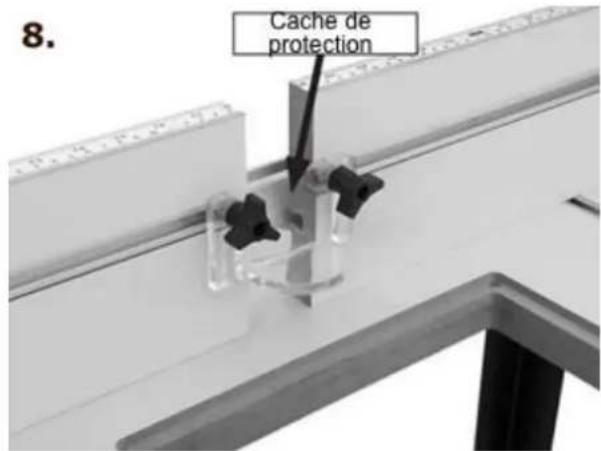

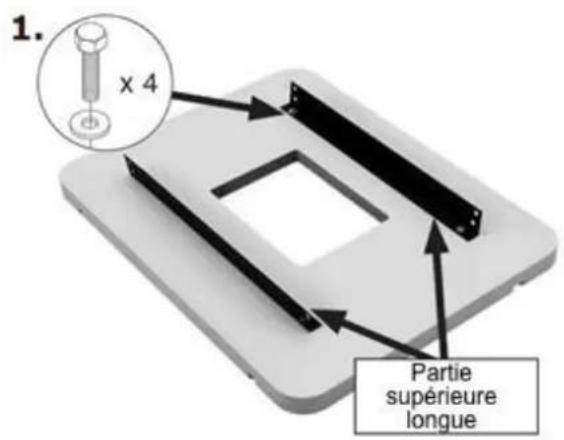

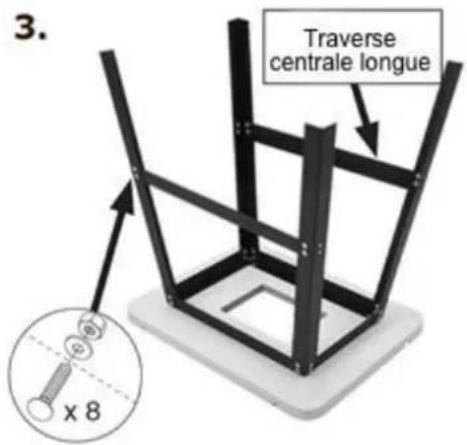

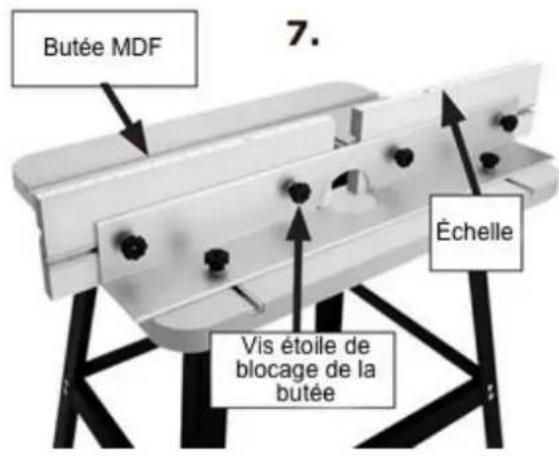

AVERTISSEMENT Il faut s'assurer que chaque machine présente des risques résiduels. Il faut faire très attention lors de l'exécution de tous les travaux (même les plus simples). La sécurité au travail dépend de vous !MONTAGE HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17 OFT 102 15 MONTAGEMONTAGE HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18 OFT 102
AVERTISSEMENT Fermeture velcro uniquement pour l'utilisation de la défonceuse avec la table de défonceuseERSATZTEILE / SPARE PARTS / PIECES DE RECHANGE HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19 OFT 102
The installation of other than original spare parts voids the warranty! So you always have to use original spare parts When you place a spare parts order please use the service formular you can find in the last chapter of this manual. Always take a note of the machine type, spare parts number and partname. We recommend to copy the spare parts diagram and mark the spare part you need. You find the order address in the preface of this operation manual. Les pièces de rechange Holzmann sont conçues pour correspondre idéalement. La précision d’ajustage optimale des pièces réduisent les temps de pose et augmente la durée de vie. AVI S Le montage de pièces autres que les pièces de rechange d'origine entraîne la perte de la garantie ! Par conséquent, la règle est la suivante : Utiliser uniquement des pièces de rechange d'origine pour le remplacement des composants/pièces Pour commander des pièces de rechange, veuillez utiliser le formulaire de service à la fin de ces instructions. Toujours indiquer le type de machine, le numéro de pièce de rechange et la désignation. Afin d'éviter tout malentendu, nous vous recommandons de joindre une copie du plan des pièces détachées à la commande de pièces détachées, sur laquelle les pièces détachées requises sont clairement indiquées. Pour l'adresse de commande, voir Adresses du service à la clientèle dans l'avant-propos de la présente documentation.ERSATZTEILE / SPARE PARTS / PIECES DE RECHANGE HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20 OFT 102

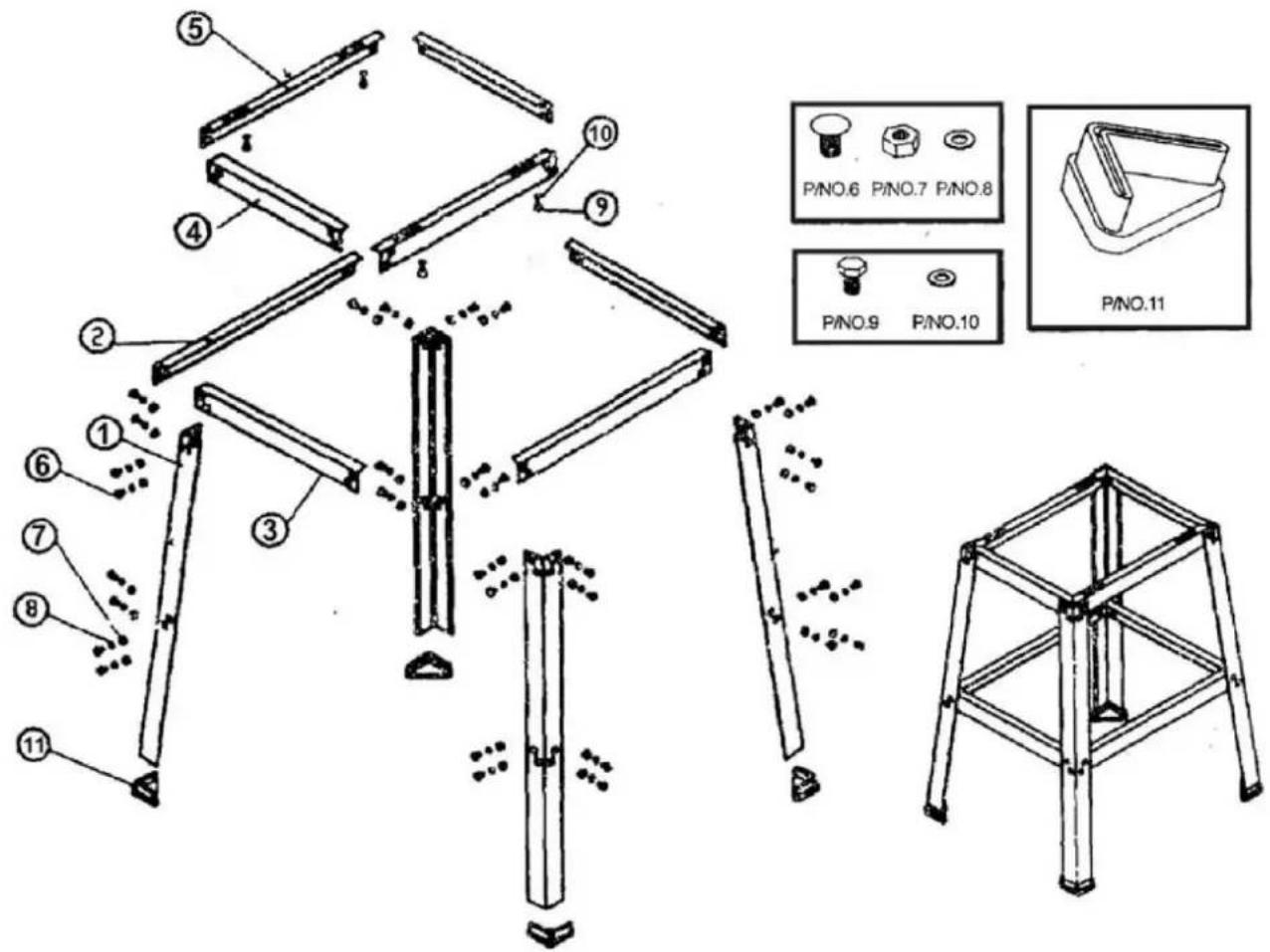

16.2 Explosionszeichnung / explosion drawing / Vue éclatée
1.) Garantie : HOLZMANN accorde une période de garantie de 2 ans pour les composants électriques et mécaniques et électriques destinés à un usage non-commercial ; pour un usage commercial, la période de garantie est d’1 an, à compter de l'achat de l'utilisateur/acheteur final. HOLZMANN souligne expressément que tous les articles de la gamme ne sont pas destinés à un usage commercial. Si des défauts surviennent dans les délais susmentionnés/défauts qui ne sont pas basés sur les détails d'exclusion énumérés dans les « Dispositions », HOLZMANN réparera ou remplacera l'appareil à sa propre discrétion. 2.) Message : Le revendeur signale par écrit à HOLZMANN le défaut qui s'est produit sur l'appareil. Si la demande de garantie est justifiée, l'appareil sera retiré chez le revendeur HOLZMANN ou envoyé à HOLZMANN par le revendeur. Les retours sans accord préalable avec HOLZMANN ne seront pas acceptés. Chaque envoi retourné doit être muni d'un numéro RMA fourni par HOLZMANN, sinon l'acceptation des marchandises et le traitement des réclamations et des retours par HOLZMANN ne seront pas possibles. 3.) Dispositions : a) Les demandes de garantie ne seront acceptées que si l'appareil est accompagné d'une copie de la facture originale ou d'un reçu de caisse du partenaire commercial de la société Holzmann. La garantie est annulée si l'appareil n'est pas rapporté complet avec tous les accessoires pour la collecte. b) La garantie exclut les travaux gratuits de contrôle, de maintenance, d'inspection ou d’entretien sur l'équipement. Les défauts dus à une mauvaise utilisation par l'utilisateur final ou son revendeur ne seront pas non plus acceptés comme réclamation au titre de la garantie. c) Sont exclus les défauts des pièces d'usure telles que les balais de charbon, les sacs collecteurs, les couteaux, les rouleaux, les plaques de coupe, le matériel de coupe, les guides, les accouplements, les joints, les roues, les lames de scie, les huiles hydrauliques, les filtres à huile, les mâchoires coulissantes, les interrupteurs, les courroies, etc. d) Sont exclus les dommages causés aux appareils par une utilisation incorrecte, par une mauvaise utilisation de l'appareil (non conforme à son utilisation normale) ou par le non-respect des instructions d'utilisation et de maintenance, ou par la force majeure, par des réparations ou des modifications techniques inappropriées effectuées par des ateliers non autorisés ou par les partenaires commerciaux eux-mêmes, par l'utilisation de pièces de rechange ou d'accessoires HOLZMANN non originaux. e) Les frais occasionnés (frais de transport) et les dépenses (frais d'inspection) en cas de réclamations injustifiées au titre de la garantie seront facturés au partenaire commercial ou au revendeur après examen par notre personnel spécialisé. f) Appareils en dehors de la période de garantie : La réparation n'est effectuée qu'après paiement anticipé ou facture du revendeur selon le devis (frais de transport inclus) de la société HOLZMANN. g) Les droits de garantie ne sont accordés qu'aux partenaires commerciaux d'un revendeur HOLZMANN qui ont acheté l'appareil directement chez HOLZMANN. Ces droits ne sont pas transférables si l'appareil est vendu plusieurs fois 4.) Demandes de dommages-intérêts et autres responsabilités : La responsabilité de la société Holzmann se limite dans tous les cas à la valeur marchande de l'appareil. Les droits à dommages-intérêts pour cause de mauvais fonctionnement, de défauts, ainsi que de dommages indirects ou de manque à gagner dus à un défaut pendant la période de garantie ne sont pas reconnus. La société Holzmann insiste sur le droit légal de réparer un appareil. SERVICE Après l'expiration de la période de garantie, les travaux de réparation peuvent être effectués par des entreprises spécialisées appropriées. La société HOLZMANN-Maschinen GmbH se tient à votre disposition pour vous aider en matière de service et de réparation. Dans ce cas, envoyez une demande de devis sans engagement, en indiquant les informations voir C), à notre service clientèle ou envoyez-nous simplement votre demande à l'aide du formulaire joint au verso. Mail: info@holzmann-maschinen.at FAX: +43 7289 71562 4PRODUKTBEOBACHTUNG HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 26 OFT 102 20 PRODUKTBEOBACHTUNG
