SandMaster SM2106T - Filtre à sable HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à sable pour piscine
Marque	Hayward
Modèle	SandMaster SM2106T
Zone de filtration effective	2,20 pi² (0,20 m²)
Débit nominal	44 GPM (161 L/min)
Pression de service maximale	50 lb/po² (3,45 bar)
Dégagement côté	18 po (45 cm)
Dégagement dessus	18 po (45 cm)
Matériau du réservoir	Plastique antirouille
Sable filtrant requis	Sable silice 0,45-0,55 mm (n° 20 ou n° 1/2)
Poids du sable nécessaire	225 lb (100 kg)
Type de vanne	Vanne Vari-Flo à 6 positions (filtre, décolmatage, rinçage, déchets, recirculation, fermeture)
Manomètre	Inclus (0-60 psi)
Alimentation	Raccordement à une pompe de filtration (non fournie)
Installation	Sur dalle de béton, assemblage pompe et tuyauterie, chargement du sable
Entretien	Décolmatage lorsque pression augmente de 8-10 psi, rinçage après, nettoyage régulier de la crépine
Hivernage	Vidanger le réservoir, retirer le bouchon de vidange, placer la vanne en position neutre
Pièces détachées principales	Soupape de commande (SP-0714TC), manomètre (EC-2708-1), joint torique (GM-600-F), étrier (GM-600-NM), montage latéral (S-210-DA), réservoir (S-210-AB), latéraux (S-200-Q, 10 pièces), bouchon de vidange (S-180-LM)

FOIRE AUX QUESTIONS - SandMaster SM2106T HAYWARD

Comment installer le filtre à sable SandMaster SM2106T ?

Placez le filtre sur une dalle de béton horizontale. Assemblez la pompe à la base. Raccordez la pompe à l'ouverture marquée POMPE et le retour piscine à RETOUR. Remplissez le réservoir de sable silice (0,45-0,55 mm) par le haut en protégeant le tuyau central. Montez la vanne Vari-Flo avec le joint torique et serrez l'étrier. Effectuez un décolmatage initial de 2 minutes, puis un rinçage jusqu'à eau claire, puis passez en filtration.

Quelle quantité de sable est nécessaire ?

Il faut 100 kg (225 lb) de sable filtrant silice de granulométrie 0,45-0,55 mm (n° 20 ou n° 1/2).

Comment réaliser un décolmatage ?

Arrêtez la pompe. Appuyez sur la manette de la vanne et tournez-la en position DÉCOLMATAGE. Remettez la pompe en marche et laissez tourner jusqu'à ce que l'eau dans le voyant soit claire (environ 2 minutes). Arrêtez la pompe, passez en RINÇAGE pendant 30 à 60 secondes, puis repassez en FILTRAGE.

Quand faut-il décolmater le filtre ?

Décolmater lorsque la pression au manomètre dépasse de 8 à 10 psi (0,55 à 0,69 bar) la pression initiale de nettoyage. Cela indique que le filtre est colmaté par les impuretés.

Que faire si le débit d'eau est faible ?

Vérifiez que les crépines et les grilles de la pompe ne sont pas obstruées. Assurez-vous que les conduites d'entrée et de sortie ne sont pas bloquées. Recherchez des fuites d'air (bulles dans le retour). Si nécessaire, décolmater le filtre.

Comment préparer le filtre pour l'hiver ?

Vidangez complètement le réservoir en dévissant le bouchon de vidange en bas. Retirez le bouchon pour tout l'hiver. Placez la vanne Vari-Flo en position neutre (entre deux réglages) pour permettre l'écoulement. Si possible, rangez la pompe et le moteur dans un endroit sec.

Quelles sont les positions de la vanne Vari-Flo ?

Les six positions sont : FILTRE (filtration normale), DÉCOLMATAGE (lavage à contre-courant), RINÇAGE (rincer après décolmatage), DÉCHETS (bypass filtre pour vidange/aspirateur), RECIRCULATION (eau bypass filtre), FERMETURE (arrêt du débit).

Comment amorcer le filtre pour la première fois ?

Après avoir chargé le sable et raccordé la pompe, réglez la vanne sur DÉCOLMATAGE. Faites tourner la pompe 2 minutes pour évacuer les impuretés. Arrêtez, passez en RINÇAGE 30-60 secondes jusqu'à eau claire, puis arrêtez et passez en FILTRAGE. Votre filtre est opérationnel.

Comment maintenir l'eau de la piscine claire ?

Assurez un filtrage suffisant (au moins un renouvellement complet par jour). Maintenez le chlore libre entre 1 et 3 ppm (selon stabilisation) et le pH entre 7,2 et 7,6. Ajustez l'alcalinité à 100-130 ppm. Décolmater régulièrement lorsque la pression augmente.

Quels produits chimiques ajuster ?

Pour augmenter le pH, ajoutez du carbonate anhydre ; pour le diminuer, utilisez de l'acide muriatique ou du bisulfate de sodium. Pour l'alcalinité, augmentez avec du bicarbonate de soude, réduisez avec de l'acide muriatique. Le chlore se dissipe naturellement s'il est trop élevé.

MODE D'EMPLOI SandMaster SM2106T HAYWARD

Filtre à SABLE à débit élevé

Votre filtre à sable à débit élevé Sandmaster est un filtre à haut rendement entièrement à l’épreuve de la corrosion qui allie supériorité du débit et des caractéristiques et simplicité de fonctionnement. Il représente la fine pointe de la technologie en matière de filtre à sable à débit élevé. De conception et fonctionnement pratiquement à toute épreuve, il produit une eau pure étincelante de propreté qui nécessite très peu d’attention et de soins s’il est installé, utilisé et entretenu conformément aux instructions.

Fonctionnement

Le Sandmaster utilise un sable de filtrage spécial pour retirer les particules de saleté de l'eau de la piscine. Le sable de filtrage est versé dans le réservoir de filtrage pour enlever en permanence la saleté récoltée. L'eau de piscine qui contient des particules de saleté en suspension est pompée dans la tuyauterie et acheminée automatiquement par la soupape de commande brevetée du filtre jusque dans le haut du réservoir de filtrage. À mesure que l'eau de piscine est pompée à travers le sable de filtrage, les particules de saleté sont arrêtées par le lit de sable et retenues dans le filtre. L'eau de piscine ainsi nettoyée est acheminée depuis le fond du réservoir de filtrage à travers la soupape de commande, puis dans la tuyauterie avant d'être ramenée dans la piscine. Le cycle entier s'effectue en continu automatiquement de manière à faire circuler toute l'eau de la filtre et la tuyauterie. Après une certaine période, la saleté accumulée dans le filtre oppose une résistance au débit et commence à le freiner. Il est alors temps de nettoyer (décolmater) votre filtre. Lorsque la soupape de commande est réglée en mode de décolmatage, le débit d'eau est automatiquement inversé dans le filtre de sorte qu'il est acheminé depuis le fond du réservoir vers le haut à travers le sable afin de dégager les débris qui s'y sont logés et les évacuer dans le conduit de déchets. Une fois que le filtre est décolmaté (nettoyé), la soupape de commande se règle manuellement en mode de rinçage, puis de filtrage pour reprendre les fonctions normales de filtrage.

Installation

Il suffit de simples outils (tournevis et clés) et d'enduit étanche pour tuyaux destiné aux raccords de plastique pour installer et/ou procéder à l'entretien du filtre.

1. Le filtre doit être placé sur une dalle de béton à niveau sur le sol très ferme, ou l'équivalent, selon les recommandations de votre marchand de piscines. Poser le filtre de façon à ce que les raccords de la tuyauterie, la soupape de commande et le drain en prévision de l'hiver se trouvent commodément à votre portée pour permettre le fonctionnement, l'entretien et la préparation du filtre en prévision de l'hiver.
2. Assemblez la pompe à la base de la plate-forme. Il faut maintenant installer le boyau souple et les adapteurs afin de raccorder les systèmes filtre/pompe.

a. Fixez solidement l'adapteur droit, en utilisant le ruban de scellement pour tuyaux en Téflon, ou le Permatex N° 2, dans la décharge de la pompe de 1 1/2 po. b. Visser l'autre adaptateur droit (avec ruban d'étanchéité au téflon ou Permatex no 2) dans l'ouverture de la soupape de contrôle marquée PUMP. (Ne pas serrer plus que nécessaire.)

Arrêter ici et charger selon les instructions (No. 3).

c. Placer les colliers de serrage de tuyau sur le tuyau transparent, engager le tuyau sur les adaptateurs droits, et serrer avec les colliers. Si l'on éprouve de la difficulté à placer le tuyau sur les adaptateurs, mettre le tuyau dans l'eau chaude pendant plusieurs minutes. Une fois les raccords effectués, serrer l'étrier à rebord.

REMARQUE: Pour éviter tout bris et tout dommage sur la pompe et sur la valve de contrôle, utiliser seulement un enduit étanche formulé spécialement pour les tuyaux de plastique. Éviter de trop serrer les raccords et les adaptateurs. Remplir le réservoir de sable à filtrer par l'ouverture supérieure du filtre.

FICHE TECHNIQUE

No DEMODÈLE	ZONE DEFILTRAGEEFFICACE		CONCEPTIONDU DÉBIT		PRESSION DESERVICE MAXIMALE		DÉGAGEMENTCÔTÉ		DÉGAGEMENTDESSUS		MATIÈRE REQUISE
	PI2	M2	GPM	LPM	LB/PO2	BAR	PO	CM	PO	CM	GENRE	LBS	KG
SM1706T	1,50	0,14	38	144	50	3,45	18	45	18	45	.45 mm -.55 mmNo 20 or No 1/2Silica FilterSand	125	57
SM1906T	1,80	0,17	40	151	50	3,45	18	45	18	45		175	80
SM2106T	2,20	0,20	44	161	50	3,45	18	45	18	45		225	100
SM2306T	2,64	0,25	53	200	50	3,45	18	45	18	45		250	114
SM2506T	3,14	0,29	63	238	50	3,45	18	45	18	45		300	136

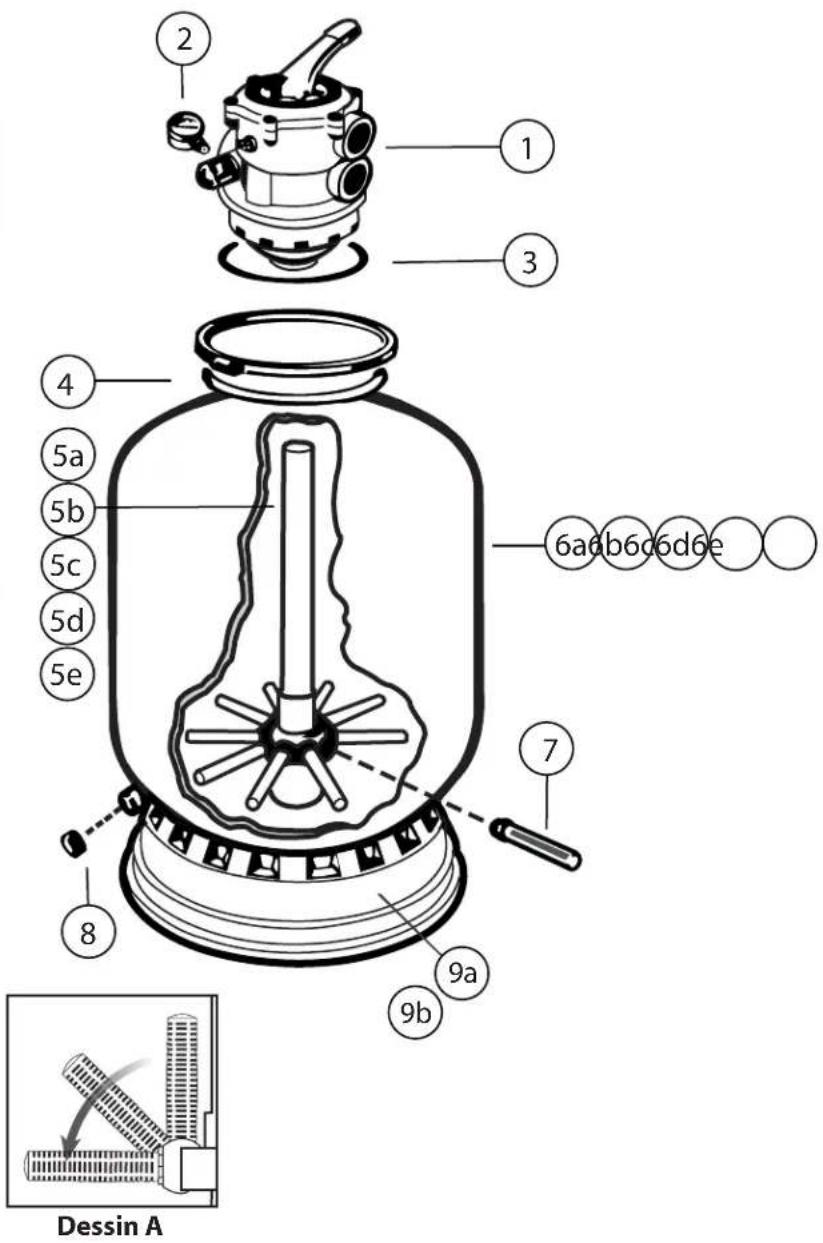

NO DE RÉF.	NO DE PIÈCE	DÉSIGNATION	NOMBRE REQUIS
1	SP-0714TC	Ensemble de soupape de contrôle Vari-Flo à 6 positions	1
2	EC-2708-1	Manomètre	1
3	GM-600-F	Joint torique de la soupape/ du réservoir	1
4	GM-600-NM	Étrier à rebord (soupape-réservoir)	1
5a	S-170-DA	Montage latéral (SM1706T)	1
5b	S-180-DA	Montage latéral (SM1906T)	1
5c	S-210-DA	Montage latéral (SM2106T)	1
5d	S-220-DA	Montage latéral (SM2306T)	1
5e	S-244-DA	Montage latéral (SM2506T)	1
6a	DP-10298-B	Réservoir (SM1706T)	1
6b	S-180-AB	Réservoir (SM1906T)	1
6c	S-210-AB	Réservoir (SM2106T)	1
6d	S-220-AB	Réservoir (SM2306T)	1
6e	S-244-AB	Réservoir (SM2506T)	1
7	S-200-Q	Latéral	10
8	S-180-LM	Bouchon de vidange et joint	1
9a	S-164-B	Support (SM1706T)	1
9b	S-200-J	Support (SM2306T, SM1906T, SM2106T & SM2506T)	1

2 1 3 4 5a 5b 5c 5d 5e 6a6b6c6d6e 7 8 9a 9b Dessin A

1. Remplir le réservoir de sable à filtrer par l'ouverture supérieure du filtre.

a. Desserrer l'étier à rebord et enlever la soupape de commande du filtre (si installée précédemment). b. Couvrir le tuyau interne au moyen d'un capuchon de plastique pour éviter que le sable s'y infiltre. Vous assurer que le tuyau repose solidement en place dans le fond du réservoir sous le drain. c. Nous vous conseillons de remplir la moitié du réservoir d'eau de façon à ce que l'eau absorbe le choc au moment de verser le sable à filtrer dans le réservoir. (Vous assurer que le bouchon de drainage en prévision de l'hiver est posé bien en place sur le tuyau de vidange.) Notez: Veuillez vérifier que tout les latéraux sont dans la position horizontale avant de mettre le sable. Voir dessin A. d. Verser soigneusement la quantité convenable de sable à filtrer de la qualité précisée. (Vous assurer que le tuyau central demeure bien centré dans l'ouverture.) La surface du sable doit être égale et reposer au milieu du réservoir. Enlever le capuchon en plastique du tuyau interne.

1. Monter la soupape de commande du filtre sur le réservoir du filtre.

a. Placer l'étrier à rebord de la soupape autour du col du réservoir. Ne pas serrer. Essuyer le rebord du filtre pour le nettoyer. b. Insérer la soupape de commande du filtre (munie du joint torique de la soupape/du rebord) dans le col du réservoir en prenant soin de glisser le tuyau central dans le trou pratiqué au fond de la soupape. Placer l'étrier autour du rebord de la soupape et du rebord du réservoir et serrer juste assez pour que la valve puisse être tournée sur le réservoir aux fins de positionnement final. c. Visser soigneusement le manomètre au moyen de ruban adhésif pour tuyau dans le trou de 1/4" taraudé dans le corps de la soupape. Ne pas serrer outre mesure. d. Raccorder la pompe à l'ouverture de la soupape de commande portant l'inscription POMPE conformément aux instructions. Une fois les raccords effectués, serrer l'étrier à rebord de la soupape avec un tournevis en appuyant légèrement le pourtour de l'étrier avec le manche du tournevis pour vous assurer que l'étrier à rebord de la soupape repose solidement en place.

1. Raccorder le tuyau de retour à la piscine à l'ouverture de la soupape de commande portant l'inscription RETOUR et effectuer tous les autres raccords de la tuyauterie nécessaires, comme ceux des tuyaux de succion à la pompe, conduit de déchets, etc.
2. Effectuer les connexions électriques de la pompe conformément aux instructions de la pompe.
3. Pour parer aux risques de fuite d'eau, vous assurez que le bouchon de vidange en prévision de l'hiver repose solidement en place et que tous les raccords de la tuyauterie sont bien serrés.

Mise en MARCHE initiale du filtre

1. Vous assurer que la quantité convenable de sable à filtrer se trouve dans le réservoir et que tous les raccords ont été effectués solidement.
2. Appuyer sur la manette de la soupape de commande VariFlo et la régler en mode de DECOLMATAGE. (Pour éviter d'endommager le joint de la soupape de commande, toujours appuyer sur la manette avant de la tourner.)
3. , faire fonctionner la pompe pendant au moins deux minutes. Le décolmatage initial du filtre est recommandé pour éliminer toutes les impuretés et les fines particules de sable.
4. Arrêter la pompe et régler la soupape en mode de RINÇAGE. Remettre la pompe en marche et la faire fonctionner jusqu'à ce que l'eau soit claire dans le voyant en verre, soit environ 1/2-1 minute. Arrêter la pompe et régler la soupape en mode de FILTRAGE, puis remettre la pompe en marche. Votre filtre fonctionne maintenant en mode de filtrage de l'eau de piscine.
5. Régler les soupapes de succion et de retour de l'eau de piscine au débit désiré. Vérifier s'il y a des fuites dans le système et le filtre et serrer les raccords, boulons et écrous au besoin.
6. Faire la lecture initiale du manomètre lorsque le filtre est propre. (Elle variera d'une piscine à l'autre en fonction de la pompe et de la tuyauterie générale.) À mesure que le filtre élimine la saleté et les impuretés de l'eau de piscine et les emmagasine à l'intérieur du filtre, la pression du filtre s'élève et le débit ralentit. Lorsque la pression du filtre s'élève de 8-10 livres (4-6 BAR) au-dessus de la pression initiale de nettoyage que vous avez lue, il est temps de décolmater (nettoyer) le filtre (consulter la section intitulée DÉCOLMATAGE dans les fonctions du filtre et de la soupape de commande).

REMARQUE: Au moment de nettoyer pour la première fois l'eau de piscine, il peut s'avérer nécessaire de décolmater fréquemment le filtre en raison de la grande quantité de saleté que l'eau contient.

MISE EN GARDE: Pour éviter d'exercer des contraintes inutiles sur la tuyauterie et les soupapes, toujours arrêter la pompe avant de régler la soupape de commande du filtre. Pour éviter d'endommager la pompe et le filtre et assurer le fonctionnement convenable du système, nettoyer la crépine de la pompe et les grilles de retenue régulièrement.

Fonctions du filtre et de la soupape de commande.

*FILTRE(FILTER) - Régler la soupape en mode normal de FILTRAGE. Procéder de la même façon pour passer l'aspirateur. *DÉCOLMATAGE(BACKWASH) - Pour le nettoyage du filtre. Lorsque la pression du filtre s'élève de 8-10 livres (4-6 BAR) au dessus de la pression de mise en marche (nettoyage), arrêter la pompe et régler la soupape en mode de DÉCOLMATAGE. Remettre la pompe en marche et décolmater jusqu'à ce que l'eau soit claire dans le voyant en verre, environ deux minutes ou moins selon l'accumulation de saleté. Procéder au RINÇAGE. *RINÇAGE - Après le décolmatage, arrêter la pompe et régler la soupape en mode de RINSE. Remettre la pompe en marche pendant environ 1/2-1 minute pour vous assurer que toute l'eau sale résultant du décolmatage soit acheminée hors du filtre dans le conduit de déchets et ne retourne pas dans la piscine. Arrêter la pompe, régler la soupape en mode de FILTRAGE, puis remettre la pompe en marche pour effectuer le filtrage normal. *DÉCHETS(WASTE) - En dérivation du filtre pour vidanger ou abaisser le niveau d'eau ou pour passer l'aspirateur et évacuer les débris épais directement dans le conduit de déchets. *RECIRCULATION(RECIRCULATE) - L'eau recircule à travers le système de la piscine sans passer par le filtre. *FERMETURE(CLOSED) - Arrête le débit de la pompe a filtre. *NETTOYAGE À L'ASPIRATEUR - Les substances aspirées peuvent être acheminées directement dans le filtre. Au moment d'évacuer de fortes charges de débris au moyen de l'aspirateur, régler la soupape en mode de DECHETS pour éviter le filtre et les acheminer directement dans le conduit de déchets. *REMARQUE: Dans le cas de nouvelles piscines en béton ou en gunite ou de grandes quantités de poussière de plâtre ou de débris accumulées, mettre le filtre en marche en mode de FILTRAGE (et non pas en mode de DÉCOLMATAGE) pour éviter d'obstruer les conduites latérales en-dessous du niveau de vidange.

Préparatifs en prévision de l'hiver

1. Vider complètement le réservoir en dévissant le bouchon de vidange à la base du réservoir de filtrage. Retirez le bouchon de vidange pendant tous les mois d'hiver.
2. Appuyer sur la manette de la soupape de commande VariFlo et la tourner de manière à orienter la flèche imprimée sur le dessus de la soupape entre deux réglages quelconques. Cela permettra à l'eau de s'écouler de la soupape. Laisser la soupape dans cette position neutre.
3. POMPE ET MOTEUR - Il faudrait ranger tous les moteurs et toutes les pompes à l'interieur. Dans un endroit sec et chaud. Il ne faudrait pas envelopper trop étroitement de plastique les moteurs laissés à l'extérieur. Parce qu'on retient ainsi l'humidité que cause une condensation et endommage le moteur.

Entretien et réparation

Consulter votre dépositaire ou centre d'entretien Hayward autorisé régional. Aucune pompe ni aucun moteur ne doivent être retournés directement à l'usine sans le consentement préalable par écrit de Produits de Piscines Hayward Canada, Inc.

Pour obtenir une eau de piscine pure et limpide, on doit tenir compte de deux facteurs essentiels—le filtrage adéquat et l'équilibre chimique convenable de l'eau. L'un sans l'autre ne vous procurera pas l'eau propre que vous désirez. Votre système de filtrage est conçu de manière à fonctionner continuellement. Toutefois, ce n'est pas nécessaire dans le cas de la plupart des piscines. Vous pouvez établir l'horaire de fonctionnement de votre filtre en fonction des dimensions de votre piscine et de l'usage que vous en faites. Il importe de

faire fonctionner votre système de filtrage assez longtemps chaque jour pour faire recirculer au moins une fois toute l'eau de la piscine. Pour assurer que votre piscine soit absolument hygiénique, maintenir le niveau libre de chlore à 1 ou 2 ppm et le pH entre 7.2 et 7.6. Une quantité insuffisante de chlore ou un pH déséquilibré encouragera la croissance des algues et des bactéries dans votre piscine et réduira le pouvoir de nettoyage de l'eau de votre filtre.

LISTE DE SOLUTIONS AUX PROBLÈMES

SOLUTIONS	FAIBLE DÉBIT D'EAU	CYCLES COURTS DE FILTRAGE	OBSCURCISSEMENT PERSISTENT DE L'EAU DE PISCINE
	1. Vérifier si les grilles de retenue et la crépine de la pompe sont obstruées par des débris.2. Vérifier si les conduites d'entrée et de décharge sont entravées.3. Vérifier s'il y a des fuites d'air dans la conduite d'entrée (détectées par la formation de bulles en direction de la piscine).4. Décolmater le filtre.	1. Vérifier s'il y a des algues dans la piscine et surchlorer au besoin.2. Vous assurer que les niveaux de chlore et du pH sont acceptables (les régler au besoin).3. Vérifier si la surface du sable de filtrage est incrustée ou empâtée (enlever 1" de sable au besoin).	1. Vérifier les niveaux de chlore, de pH et d'alcalinité totale et les régler au besoin.2. Vous assurer que le débit dans le filtre est suffisant.3. Faire fonctionner le filtre plus longtemps.4. Vous assurer que la soupape Vari-Flo est réglée en mode de FILTRE.

LIGNES DIRECTRICES RELATIVES AU DOSAGE CHIMIQUE DE L'EAU DE PISCINE

NIVEAU DE PRODUITS CHIMIQUES SUGGÉRÉS POUR LA PISCINE		MESURES À PRENDRE POUR RECTIFIER LA TENEUR CHIMIQUE DE L'EAU
		POUR L'AUGMENTER	POUR LA RÉDUIRE
pH	de 7,2 à 7,6	Ajouter du carbonate anhydre	Ajouter e l'acide muriatique ou du bisulfate de sodium
ALCALINITÉ	de 100 à 130 ppm	Ajouter du bicarbonate de soude	Ajouter de l'acide muriatique
CHLORE (NON STABILISÉ)	de 0,3 à 1,0 ppm	Ajouter du chlore	Aucune mesure - le chlore se dissipera naturellement
CHLORE (STABILISÉ)	de 1,0 à 3,0 ppm	Ajouter du chlore	Aucune mesure - le chlore se dissipera naturellement
STABILISATEUR de CHLORE (acide cyanurique)	de 40 à 70 ppm	Ajouter du stabilisateur	Dilution - vider partiellement la piscine et la remplir d'eau qui n'a pas été traitée à l'acide cyanurique
