SandMaster SM2306T - Filtre à sable HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à sable
Marque	Hayward
Modèle	SandMaster SM2306T
Zone de filtration efficace	2,64 pi² (0,25 m²)
Débit de conception	53 GPM (200 L/min)
Pression de service maximale	50 lb/po² (3,45 bar)
Dégagement latéral requis	18 po (45 cm)
Dégagement supérieur requis	18 po (45 cm)
Sable requis	250 lb (114 kg) de sable silice n°20 ou n°1/2
Matériau du réservoir	Plastique résistant à la corrosion
Soupape de commande	Vari-Flo à 6 positions (Filtrage, Décolmatage, Rinçage, Déchets, Recirculation, Fermeture)
Manomètre	Intégré
Nombre de latéraux	10
Bouchon de vidange hiver	Oui
Pièces détachées	Disponibles : ensemble soupape, manomètre, joint torique, étrier, montage latéral, réservoir, latéraux, bouchon de vidange, support
Réparabilité	Possible avec pièces Hayward d'origine
Installation	Sur dalle de béton, raccords en plastique avec enduit étanche
Entretien courant	Nettoyage de la crépine de la pompe, décolmatage lorsque la pression augmente de 8-10 lb/po²
Préparation hiver	Vidanger le réservoir, soupape en position neutre, ranger pompe et moteur à l'intérieur
Garantie	Consulter le revendeur agréé Hayward

FOIRE AUX QUESTIONS - SandMaster SM2306T HAYWARD

Comment installer le filtre à sable SandMaster SM2306T ?

Placez le filtre sur une dalle de béton de niveau et ferme. Assemblez la pompe à la base. Utilisez un enduit étanche pour raccords en plastique. Raccordez les tuyaux selon les indications (POMPE, RETOUR, DÉCHETS). Remplissez le réservoir de sable silice (250 lb) par l'ouverture supérieure après avoir couvert le tuyau interne. Montez la soupape de commande et serrez l'étrier.

Quelle quantité de sable est nécessaire pour le SM2306T ?

Il faut exactement 250 lb (114 kg) de sable silice de calibre n°20 ou n°1/2 (0,45-0,55 mm). Utilisez un sable spécial pour filtration de piscine.

Comment effectuer le décolmatage (backwash) ?

Arrêtez la pompe. Appuyez sur la manette de la soupape Vari-Flo et tournez-la en position DÉCOLMATAGE. Remettez la pompe en marche jusqu'à ce que l'eau soit claire dans le voyant (environ 2 minutes). Arrêtez, passez en mode RINÇAGE pendant 30-60 secondes, puis repassez en FILTRAGE.

Quand faut-il décolmater le filtre ?

Décolmater lorsque la pression lue au manomètre augmente de 8 à 10 lb/po² (0,55 à 0,69 bar) par rapport à la pression initiale de nettoyage. Cela indique que le sable est colmaté.

Que faire en cas de faible débit d'eau ?

Vérifiez que la crépine de la pompe et les grilles de retenue ne sont pas obstruées. Assurez-vous que les conduites d'entrée et de décharge ne sont pas entravées. Recherchez des fuites d'air dans la conduite d'entrée (bulles). Si nécessaire, décolmater le filtre.

Comment préparer le filtre pour l'hiver ?

Videz complètement le réservoir en dévissant le bouchon de vidange à la base. Retirez le bouchon pour tout l'hiver. Placez la soupape en position neutre (entre deux réglages) pour permettre l'écoulement. Rangez la pompe et le moteur dans un endroit sec et chaud.

Quels sont les réglages de la soupape Vari-Flo ?

Les 6 positions sont : FILTRAGE (filtration normale), DÉCOLMATAGE (nettoyage du sable), RINÇAGE (rinçage après décolmatage), DÉCHETS (vidange ou aspiration directe), RECIRCULATION (eau bypassant le filtre), FERMETURE (arrêt du débit).

Comment maintenir l'équilibre chimique de l'eau ?

Maintenez le pH entre 7,2 et 7,6, le chlore entre 1 et 3 ppm (stabilisé) et l'alcalinité entre 100 et 130 ppm. Ajustez avec les produits appropriés (carbonate pour pH, acide muriatique pour réduire pH, etc.).

Pourquoi l'eau de la piscine reste-t-elle trouble malgré la filtration ?

Vérifiez les niveaux de chlore, pH et alcalinité totale. Assurez-vous que le débit de filtration est suffisant. Augmentez le temps de fonctionnement du filtre. Si nécessaire, effectuez un traitement choc au chlore. Vérifiez aussi que la soupape est bien en mode FILTRAGE.

Où trouver des pièces de rechange pour le SM2306T ?

Les pièces détachées sont disponibles chez les revendeurs agréés Hayward ou sur le site officiel. Les pièces principales sont : ensemble soupape (SP-0714TC), manomètre (EC-2708-1), joint torique (GM-600-F), étrier (GM-600-NM), montage latéral (S-220-DA), réservoir (S-220-AB), latéraux (S-200-Q), bouchon de vidange (S-180-LM), support (S-200-J).

MODE D'EMPLOI SandMaster SM2306T HAYWARD

Filtre à SABLE à débit élevé

Votre filtre à sable à débit élevé Sandmaster est un filtre à haut rendement entier à l'épreuve de la corrosion qui allie supériorité du débit et des caractéristiques et simplicité de fonctionnement. Il représente la fine pointe de la technologie en matière de filtre à sable à débit élevé. De conception et fonctionnement pratiquement à toute épreuve, il produit une eau pure étincelante de propre qui nécessite très peu d'attention et de soins s'il est installé, utilisé et entretenu conformément aux instructions.

Fonctionnement

Le Sandmaster utilise un sable de filtrage spécial pour retenir les particules de saleté de l'eau de la piscine. L'épaisseur de filtrage est versée dans le réservoir de filtrage pour enlever en permanence la saleté recollée. L'eau de piscine qui contient des particules de saleté en suspension est pompée dans la tuyauterie et acheminée automatiquement par la soupape de commande brevetée du filtre jusqu'au haut du réservoir de filtrage. À mesure que l'eau de piscine est pompée à travers le sable de filtrage, les particules de saleté sont arrêtées par le lit de sable et retenues dans le filtre. L'eau de piscine ainsi nettoyée est acheminée depuis le fond du réservoir de filtrage à travers la soupape de commande, puis dans la tuyauterie avant d'être ramenée dans la piscine. Le cycle entier s'effectue en continu automatiquement de manière à faire circuler toute l'eau du filtre et de la tuyauterie. APRÈS une certaine période, la saleté accumulée dans le filtre oppose une résistance au débit et commence à le freiner. Il est alors temps de nettoyer (décolmater) votre filtre. Lorsque la soupape de commande est réglée en mode de décolmatage, le débit d'eau est automatiquement inversé dans le filtre de sorte qu'il est acheminé depuis le fond du réservoir vers le haut à travers le sable afin de dégager les débris qui s'y sont logés et les écarter dans le conduit de déchets. Une fois que le filtre est décolmaté (nettoyé), la soupape de commande se règle manuellement en mode de rinçage, puis de filtrage pour reprendre les fonctions normales de filtrage.

Installation

Il suffit de simples outils (tournevis et clés) et d'enduit étanche pour tuyaux destiné aux raccords de plastique pour installer et/ou procéder à l'entretien du filtre.

1. Le filtre doit être placé sur une dalle de béton à niveau sur le sol très ferme, ou l'équivalent, selon les recommandations de votre marchand de piscines. Poser le filtre de façon à ce que les raccords de la tuyauterie, la soupape de commande et le drain en prévision de l'hiver se trouvent commodément à votre portée pour permettre le fonctionnement, l'entretien et la préparation du filtre en prévision de l'hiver.
2. Assemblez la pompe à la base de la plate-forme. Il faut maintenant installer le boyau coupé et les adaptateurs afin de raccorder les systèmes filtré/pompe.

a. Fixez solidement l'adapteur droit, en utilisant le ruban de scellement pour tuyaux en Teflon, ou le Permatex N°2 dans la décharge de la pompe de 1 1/2 po. b. Visser l'autre adaptateur droit (avec ruban d'étanchéité au Teflon ou Permatex no 2) dans l'ouverture de la soupape de contrôle marquée PUMP. (Ne pas serrer plus que nécessaire.)

ARRÊTER ici et charger selon les instructions (No. 3).

c. Placer les colliers de serrage de tuyau sur le tuyau transparent, engager le tuyau sur les adaptateurs droits, et serrer avec les colliers. Si on éprouve de la difficulté à placer le tuyau sur les adaptateurs, mettre le tuyau dans l'eau chaude pendant plusieurs minutes, faire les raccords effectués, serrer l'étrier à rebord.

REMARQUE: Pour éviter tout bris et tout dommage sur la pompe et sur la valve de contrôle, utiliser seulement un enduit étanche formulé spécifique pour les tuyaux de plastique. Éviter de trop serrer les raccords et les adaptateurs. Remplir le réservoir de sable à filtrer par l'ouverture supérieure du filtre.

FICHE TECHNIQUE

No DE MODELE	ZONE DE FILTRAGE EFFICACE		CONCEPTION DU DÉBIT		PRESSION DE SERVICE MAXIMALE		DÉGAGEMENT CÔTE		DÉGAGEMENT DESSUS		MATIÈRE REQUISE
	PI2	M2	GPM	LPM	LB/PO2	BAR	PO	CM	PO	CM	GENRE	LBS	KG
SM1706T	1,50	0,14	38	144	50	3,45	18	45	18	45	.45 mm - .55 mm No 20 or No 1/2 Silica Filter Sand	125	57
SM1906T	1,80	0,17	40	151	50	3,45	18	45	18	45		175	80
SM2106T	2,20	0,20	44	161	50	3,45	18	45	18	45		225	100
SM2306T	2,64	0,25	53	200	50	3,45	18	45	18	45		250	114
SM2506T	3,14	0,29	63	238	50	3,45	18	45	18	45		300	136

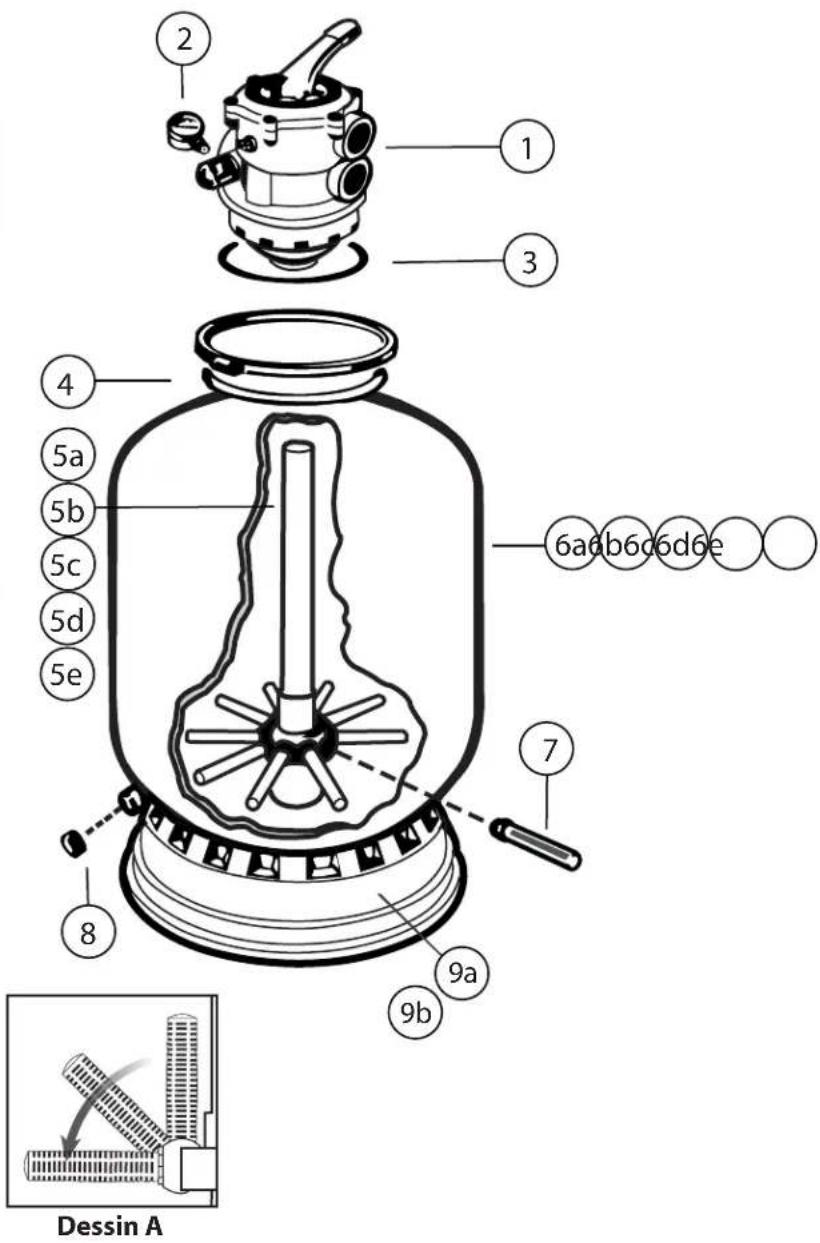

NO DE RÉF.	NO DE PIECE	DÉSIGNATION	NÔMBRE REQUIS
1	SP-0714TC	Ensemble de soupape de contrôle Vari-Flo à 6 positions	1
2	EC-2708-1	Manomètre	1
3	GM-600-F	Joint torique de la soupape/ du réservoir	1
4	GM-600-NM	Étter à rebord (soupape-réservoir)	1
5a	S-170-DA	Montage létal (SM1706T)	1
5b	S-180-DA	Montage létal (SM1906T)	1
5c	S-210-DA	Montage létal (SM2106T)	1
5d	S-220-DA	Montage létal (SM2306T)	1
5e	S-244-DA	Montage létal (SM2506T)	1
6a	DP-10298-B	Réservoir (SM1706T)	1
6b	S-180-AB	Réservoir (SM1906T)	1
6c	S-210-AB	Réservoir (SM2106T)	1
6d	S-220-AB	Réservoir (SM2306T)	1
6e	S-244-AB	Réservoir (SM2506T)	1
7	S-200-Q	Léta!ral	10
8	S-180-LM	Bouchon de vidange et joint	1
9a	S-164-B	Support (SM1706T)	1
9b	S-200-J	Support (SM2306T, SM1906T, SM2106T & SM2506T)	1

1. Remplir le réservoir de sable à filtrer par l'ouverture supérieure du filtre.

a. Desserrer l'étier à rebord et enlever la soupape de commande du filtré (si installée précédemment). b. Couvrir le tuyau interne au moyen d'un capuchon de plastique pour éviter que le sable s'y infiltre. Vous assurer que le tuyau repose solidement en place dans le fond du réservoir sous le drain. c. Nous vous conseillons de remplir la moitié du réservoir d'eau de façon à ce que l'eau absorbe le choc au moment de verser le sable à filtrer dans le réservoir. (Vous assurer que le bouchon de drainage en prévision de l'hiver est posé bien en place sur le tuyau de vidange.) Notez: Veuillez vérifier que tout les latéraux sont dans la position horizontale avant de mettre le sable. Voir dessin A. d. Verser soigneusement la quantité convenable de sable à filtrer de la qualité précise. (Vous assurer que le tuyau central demeure bien centré dans l'ouverture.) La surface du sable doit être égale et reposer au milieu du réservoir. Enlever le capuchon en plastique du tuyau interne.

1. Monter la soupape de commande du filtre sur le réservoir du filtre.

a. Placer l'étrier à rebord de la soupape autour du col du réservoir. Ne pas serrer. Essuyer le rebord du filtre pour le nettoyer. b. Insérer la soupape de commande du filtre (munie du joint torique de la soupape/du rebord) dans le col du réservoir en préalablement soit de glisser le tuyau central dans le trou pratiqué au fond de la soupape. Placer l'étrier autour du rebord de la soupape et du rebord du réservoir et serrer juste assez pour que la valve puisse être tournée sur le réservoir aux fins de positionnement final. c. Visser soigneusement le manomètre au moyen de ruban adhésif pour tuyau dans le trou de 1/4 taraudé dans le corps de la soupape. Ne pas serrer autrement. d. Raccorder la pompe à l'ouverture de la soupape de commande portant l'inscription POMPE conformément aux instructions. Une fois les raccords effectués serrer l'étrier à rebord de la soupape avec un tournevis en appuyant légèrement le pourtour de l'étrier avec le manche du tournevis pour vous assurer que l'étrier à rebord de la soupape repose solidement en place.

1. Raccorder le tuyau de retour à la piscine à l'ouverture de la soupape de commande portant l'inscription RETOUR et effectuer tous les autres raccords de la tuyauterie nécessaires, comme ceux des tuyaux de suction à la pompe, conduit de déchets, etc.
2. Effectuer les connexions électriques de la pompe conformément aux instructions de la pompe.
3. Pour parer aux risques de fuite d'eau, vous assurez que le bouchon de vidange en prévision de l'hiver repose solidement en place et que tous les raccords de la tuyauterie sont bien serrés.

Mise en MARCHE initiale du filtre

1. Vous assurer que la quantité convenable de sable à filtrer se trouve dans le réservoir et que tous les raccords ont été effectués solidement.
2. Appuyer sur la manette de la soupape de commande VariFlo et la régler en mode de DECOLMATAGE. (Pour éviter d'endommager le joint de la soupape de commande, toujours appuyer sur la manette avant de la tourner.)
3. Amorcer la pompe et la met ébit d'eau est stable dans le conduit de déchets, faire fonctionner la pompe pendant au moins deux minutes. Le décolmatage initial du filtre est recommandé pour éliminer toutes les impuretés et les fines particules de sable.
4. Arrêter la pompe et régler la soupape en mode de RINCAGE. Remet êter la pompe et régler la soupape en mode de FILTRAGE, puis remettre la pompe en marche. Votre filtre fonctionne maintenant en mode de filtrage de l'eau de piscine.
5. Régler les soupapes de suction et de return de l'eau de piscine au début désiré. Vérifier s'il y a des fuites dans le système et le filtre et serrer les raccords, boulons et écrous au besoin.
6. Faire la lecture initiale du manomètre lorsque le filtre est propre. (Elle variera d'une piscine à l'autre en fonction de la pompe et de la tuyauterie générale.) À mesure que le filtre élimine la saleté et les impuretés de l'eau de piscine et les emmagasine à l'intérieur du filtre, la pression du filtre s'élève et le débit ralentit. Lorsque la pression du filtre s'élève de 8-10 livres (4-6 BAR) au-dessus de la pression initiale de nettoyage que vous avez lue, il est temps de décolmater (nettoyer) le filtre (consulter la section intitulée DECOLMATAGE dans les fonctions du filtre et de la soupape de commande).

REMARQUE: Au moment de nettoyer pour la première fois l'eau de piscine, il peut s'avérer nécessaire de décolmater fréquemment le filtre en raison de la grande quantité de saleté que l'eau contient.

MISE EN GARDE: Pour éviter d'exercer des contraintes inutiles sur la tuyauterie et les soupapes, toujours arrêtez la pompe avant de régler la soupape de commande du filtre. Pour éviter d'endommager la pompe et le filtre et assurer le fonctionnement convenable du système, nettoyer la crépine de la pompe et les grilles de retenue régulièrement.

Fonctions du filtré et de la soupape de commande.

FILTRET(FILTER) - Régler la soupape en mode normal de FILTRAGE. Proceder de la même façon pour passer l'aspirateur. DECOLMATAGE(BACKWASH) - Pour le nettoyage du filtr. Lorsque la pression du filtré s'éleve de 8-10 livres (4-6 BAR) au dessus de la pression de mise en marche (nettoyage), arrêté la pompé et régler la soupape en mode de DECOLMATAGE. Remettre la pompé en marche et decolmater jusqu'à ce que l'eau soit claire dans levoyant en verre, environ deux minutes ou moins selon l'accumulation de saleté. Procédéur au RINÇAGE. *RINcAGE - Aprese le decolmatage, arrer la pompe et regler la soupape en mode de RINSE. Remetre la pompe en marche pendant environ 1/2-1 minute pour vous assurer que toute I'eau sale resultant du decolmatage soit acheminee hors du filtre dans le conduit de chets et ne returne pas dans la piscine. Arrer la pompe, regler la soupape en mode de FILTRAGE, puis remetre la pompe en marche pour effectuer le filtrage normal. DéCHETS(WASTE) - En dérivation du filtré pour vidanger ou abaiser le niveau d'eau ou pour passer l'aspirateur et evacuer les débris écais directement dans le conduit de déchets. RECIRCULATION(RECIRCULATE) - L'eau recircule à travers le système de la piscine sans passer par le filtré. FERMETURE(CLOSED) - Arrête le début de la pompe a filtre. NETTOYAGE À L'ASPIRATEUR - Les substances aspiées peuvent être acheminées directement dans le filtr. Au moment d'évacuer de fortes charges de débris au moyen de l'aspirateur, régler la soupape en mode de DECHETS pour éviter le filtr et les acheminer directement dans le conduit de déchets. *REMARQUE: Dans le cas de nouvelles piscines en béton ou en gunite ou de grandes quantités de poussière de plâtre ou de débris accumulées, mettre le filtrer en marche en mode de FILTRAGE (et non pas en mode de DÉCOLMATAGE) pour éviter d'obstruer les conduites laterales en-dessous du niveau de vidange.

Preparatifs en prevision de l'hiver

1. Vider complètement le réservoir en dévissant le bouchon de vidange à la base du réservoir de filtration. Retirez le bouchon de vidange pendant tous les mois d'hiver.
2. Appuyer sur la manette de la soupape de commande VariFlo et la tourner de manière à orienter la flèche imprimée sur le dessus de la soupape entre deux réglages que
3. POMPE ET MOTEUR - Il faudrait ranger tous les moteurs et toutes les pompes à l'inté érieur. Parce qu'on retient ainsi l'humidité que cause une condensation et endommage le moteur.

Entretien et réparation

Consulter votre dépositaire ou centre d'entretien Hayward autorisé régional. Aucune pompe ni aucun moteur ne doit être retournés directement à l'usine sans le consentement préalable par écrit de Produits de Piscines Hayward Canada, Inc.

Pour obtenir une eau de piscine pure et limpide, on doit tenir compte de deux facteurs essentiels—le filtrage ajusté et l'équilibre chimique convenable de l'eau. L'un sans l'autre ne vous procurera pas l'eau propre que vous désirez. Your système de filtrage est conçu de manière à fonctionner continuellement. Toutefois, ce n'est pas nécessaire dans le cas de la plupart des piscines. Vous pouvez établir l'horaire de fonctionnement de votre filtre en fonction des dimensions de votre piscine et de l'usage que vous en faites. Il importe de

faire fonctionner votre système de filtrage assez longtemps chaque jour pour faire recirculer au moins une fois toute l'eau de la piscine. Pour assurer que votre piscine soit absolument hygiénique, maintenir le niveau libre de chloré à 1 ou 2 ppm et le pH entre 7.2 et 7.6. Une quantité insuffisante de chloré ou un pH déséquilibré encouragera la croissance des algues et des bactéries dans votre piscine et réduira le pouvoir de nettoyage de l'eau de votre filtre.

LISTE DE SOLUTIONS AUX PROBLEMES

SOLUTIONS	FAIBLE DÉBIT D'EAU	CYCLES COURTS DE FILTRAGE	OBSCURISSEMENT PERSISTENT DE L'EAU DE PISCINE
	1. Vérifier si les grilles de retenue et la crépine de la pompe sont obstruées par des débris.	1. Vérifier s'il y a des algues dans la piscine et surchloreer au besoin.	1. Vérifier les niveaux de chlore, de pH et d'alcalinité totale et les régler au besoin.
	2. Vérifier si les conduites d'entrée et de décharge sont entravées.	2. Vous assurer que les niveaux de chlore et du pH sont acceptables (les régler au besoin).	2. Vous assurer que le débit dans le filtrte est suffisant.
	3. Vérifier s'il y a des fuites d'air dans la conduite d'entrée (déetectées par la formation de bulles en direction de la piscine).	3. Vérifier si la surface du sable de filtrage est incrustée ou empâtaite (enlever 1" de sable au besoin).	3. Faire fonctionner le filtrte plus longtemps.
	4. Décolmater le filtrte.		4. Vous assurer que la soupape Vari-Flo est réglée en mode de FILTRTE.

LIGNES DIRECTRICES RELATIVES AU DOSAGE CHIMIQUE DE L'EAU DE PISCINE

NIVEAU DE PRODUITS CHIMIQUES SUGGÉRÉS POUR LA PISCINE		MESURES À PRENDRE POUR RECTIFIER LA TENEUR CHIMIQUE DE L'EAU
		POUR L'AUGMENTER	POUR LA RÉDUIRE
pH	de 7,2 à 7,6	Ajouter du carbonate anhydrite	Ajouter et l'acid de muratique ou du bisulfate de sodium
ALCALINITÉ	de 100 à 130 ppm	Ajouter du bicarbonate de soude	Ajouter de l'acid muratique
CHLORE (NON STABILISÉ)	de 0,3 à 1,0 ppm	Ajouter du chloride	Aucune mesure - le chlorde se dissiperà naturellement
CHLORE (STABILISÉ)	de 1,0 à 3,0 ppm	Ajouter du chloride	Aucune mesure - le chlorde se dissiperà naturellement
STABILISATEUR de CHLORE (acide cyanurique)	de 40 à 70 ppm	Ajouter du stabilisateur	Dilution - vider partiellement la piscine et la replir d'eau qui n'a pas été traitée à l'acid cyanurique
