Type de produit	Mini-lecteur de codes-barres 2D à montage fixe
Marque	Renkforce
Modèle	RFSBS501
Dimensions (sans câble)	34,5 x 43,6 x 15,6 mm
Poids	41 g
Tension d'entrée	5 V/CC ±5 %
Courant de fonctionnement	220 mA max.
Longueur du câble	120 cm
Capteur	CMOS (1280 x 800 pixels)
Meilleure résolution	4 mil Code-39
Profondeur de champ	13 mil EAN-13 : 330 mm
Angle de lecture	Roulis : 360°, tangage : 60°, inclinaison : 70°
Contraste d'impression	≥ 30 %
Interface	USB HID, USB série (sur demande)
Éclairage lumineux	LED blanche
LED de visée	650 nm
Symboles 1D supportés	Codabar, Code39, Code32, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Code93, Code11, Code128, GS1-128, UPC-A, UPC-E, EAN/JAN-8, EAN/JAN-13, ISBN, ISSN, GS1 databar, GS1 databar limited, GS1 databar expanded, ISBT, MSI
Symboles 2D supportés	PDF417, Micro PDF417, QR Code, Micro QR, Data Matrix, Aztec Code
Configuration système requise	Windows 2000 ou ultérieur, Mac OS 11.0.1 ou ultérieur
Température de fonctionnement	0 °C à 55 °C
Température de stockage	-10 °C à 60 °C
Humidité relative	0 à 95 % (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux ; éviter produits agressifs
Sécurité	Ne pas regarder directement l'éclairage LED ; tenir hors de portée des enfants ; protéger des chocs et de l'humidité
Élimination	Appareil électronique recyclable, ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - RFSBS501 Renkforce

Comment réinitialiser le lecteur aux paramètres d'usine ?

Numérisez le code à barres USB HID fourni dans la notice pour restaurer les valeurs par défaut.

Quels systèmes d'exploitation sont compatibles ?

Windows 2000 ou ultérieur et Mac OS 11.0.1 ou ultérieur sont requis.

Comment changer la langue du clavier ?

Numérisez le code pays approprié (par exemple, Français) dans la notice pour programmer la disposition du clavier via USB HID.

Que faire si le lecteur ne scanne pas correctement ?

Vérifiez que le code à barres est net, bien contrasté (≥30%) et dans la profondeur de champ. Nettoyez la fenêtre du lecteur avec un chiffon sec et non pelucheux.

Le lecteur peut-il lire les codes QR ?

Oui, il prend en charge les codes QR Code et Micro QR en plus de nombreux autres codes 2D.

Comment passer en mode présentation ?

Numérisez le code ACTIVER pour le mode présentation ; pour le désactiver, numérisez le code DÉSACTIVER correspondant.

Quelle est la portée de lecture maximale ?

Pour un code EAN-13 de 13 mil, la profondeur de champ est de 330 mm.

Puis-je utiliser ce lecteur en extérieur ?

Non, il est destiné à une utilisation en intérieur uniquement. Évitez l'humidité et la lumière directe du soleil.

Comment nettoyer le lecteur ?

Débranchez-le, puis utilisez un chiffon sec non pelucheux. N'utilisez pas de produits agressifs ou d'alcool.

Que faire si le câble USB est endommagé ?

Le câble est intégré et non remplaçable. Contactez le service technique pour une réparation ou un remplacement.

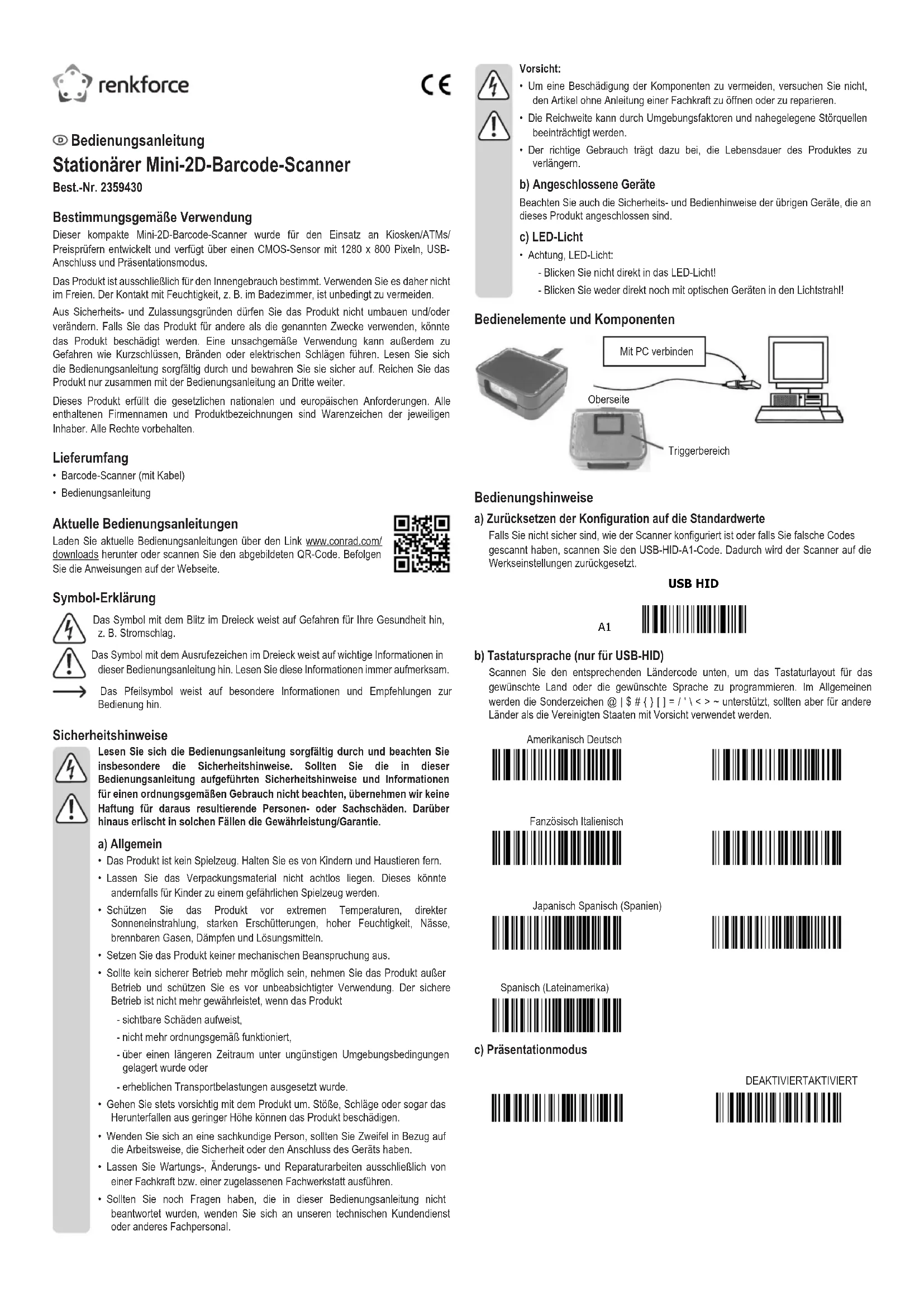

MODE D'EMPLOI RFSBS501 Renkforce

Mini-lecteur de codes-barres 2D à montage fixe

N° de commande 2359430

Utilisation prévue

Ce mini-lecteur de codes-barres 2D compact est conçu pour une utilisation en borne/guichet automatique/dispositif de contrôle de prix et dispose d'un capteur CMOS 1280 x 800 pixels, d'une connectivité USB et d'un mode présentation.

Il est uniquement destiné à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute reconstitution et/ou modification de ce produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites, cela risque d'endommager le produit. De plus, une utilisation inappropriée pourrait entraîner des courts-circuits, des incendies, des décharges électriques ou d'autres risques. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Lecteur de codes-barres (avec câble)
• Mode d'emploi

Mode d'emploi à jour

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou numérisez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Lisez toujours ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage sans précaution. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Protégez l'appareil contre les températures extrêmes, la lumière directe du soleil, les secousses intenses, l'humidité élevée, l'eau, les gaz inflammables, les vapeurs et les solvants.

- N'exposez pas le produit à des contraintes mécaniques.

- Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké dans des conditions ambiantes défavorables pendant une longue durée ou
• a été soumis à d'importantes contraintes pendant le transport.

- Manipulez le produit avec précaution. Les chocs, les impacts ou même une chute d'une hauteur modérée peuvent endommager le produit.

- Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.

- Les opérations d'entretien, les modifications et les réparations doivent impérativement être confiées à un professionnel ou à un centre de réparation agréé.

- Si des questions restent sans réponse après avoir lu ce mode d'emploi, contactez notre service technique ou un autre technicien.

Attention :

• Pour éviter d'endommager les composants, ne tentez pas d'ouvrir ou de réparer le produit sans l'aide d'un professionnel.
• La portée de fonctionnement peut être affectée négativement par des facteurs liés à l'environnement d'utilisation et à des sources d'interférences à proximité.
• Une utilisation conforme contribue à prolonger la durée de vie du produit.

B) appareils connectés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

C) Éclairage LED

- Attention, éclairage LED :

• Ne regardez pas directement l'éclairage LED !
• Ne regardez pas directement dans le faisceau ni avec des instruments optiques !

Éléments de fonctionnement

Connexion avec un PC Haut Zone de déclenchement

Réinitialiser la configuration aux valeurs par défaut

Si vous ne connaissez pas la configuration du lecteur ou si vous avez numérisé les codes incorrects, numérissez le code USB HID A1. Cela réinitialisera le lecteur à ses valeurs d'usine par défaut.

USB HID

B) langue du clavier (uniquement pour dispositif d'interface humaine USB)

Numérisez le code pays approprié ci-dessous pour programmer la disposition du clavier pour le pays ou la langue requise. En général, les caractères spéciaux @ | $ # { } [ ] = / ' < > ~ sont pris en charge, mais doivent être utilisés avec précaution pour les pays autres que les États-Unis.

Américain Allemand Français Italien Japonais Espagnol (Espagne) Espagnol (Amérique latine)

c) Mode présentation

DÉSACTIVER

d) Symboles 1D - 1

ACTIVER DÉSACTIVER CODABAR ACTIVER DÉSACTIVER CODE 39 ACTIVER DÉSACTIVER CODE 128 ACTIVER DÉSACTIVER GS1-128 ACTIVER DÉSACTIVER UPC-A ACTIVER DÉSACTIVER UPC-E ACTIVER DÉSACTIVER EAN 8 ACTIVER DÉSACTIVER EAN 13 ACTIVER DÉSACTIVER Interleaved 25

e) Symboles 1D - 2

ACTIVER DÉSACTIVER ISSN ACTIVER DÉSACTIVER GS1DataBar ACTIVER DÉSACTIVER GS1 Databar Limited ACTIVER DÉSACTIVER GS1 Databar Expanded ACTIVER DÉSACTIVER ISBN ACTIVER DÉSACTIVER CODE 93

f) Symboles 1D - 3

ACTIVER DÉSACTIVER Code 32 Industrial 2of5 ACTIVER DÉSACTIVER Matrix 2of5 ACTIVER DÉSACTIVER Code 11 MSI ACTIVER DÉSACTIVER

g) Symboles 2D

ACTIVER DÉSACTIVER PDF 417 ACTIVER DÉSACTIVER Micro PDF417 ACTIVER DÉSACTIVER QR Code ACTIVER DÉSACTIVER Micro QR Code ACTIVER DÉSACTIVER Data Matrix ACTIVER DÉSACTIVER Aztec Code ACTIVER DÉSACTIVER

Entretien et nettoyage

• Avant le nettoyage, débranchez le produit de l'alimentation secteur.
• N'utilisez aucun produit de nettoyage agressif, d'alcool à brûler ou toute autre solution chimique, car ils peuvent endommager le boîtier et affecter le bon fonctionnement du produit.
• Nettoyez le produit à l'aide d'un chiffon sec non pelucheux.

Produit

Les appareils électroniques sont des déchets recyclables et ne doivent pas être jetés dans les ordures ménagères. À la fin de son cycle de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Retirez les piles/accumulateurs (rechargeables) insérés et mettez-les au rebut séparément du produit.

Ainsi, vous respectez les obligations légales et contribuez à la protection de l'environnement.

Données techniques

Tension d'entrée.... 5 V/CC ±5 %

Courant de fonctionnement.... 220 mA max.

Configuration système requise...... Windows 2000 ou version ultérieure, Mac OS 11.0.1 ou version ultérieure

Longueur du câble....120 cm

Éclairage lumineux..... LED blanche

LED de visée 650 nm

Profondeur de champ....13 mil EAN-13 : 330 mm

Capteur..... CMOS (1280 x 800 pixels)

Meilleure résolution.... 4 mil Code-39

Angle de lecture.... Roulis : 360°, tangage : 60°, inclinaison : 70°

Contraste d'impression......≥ 30 %

Interface...... Dispositif d'interface humaine USB, USB série (sur demande)

Symboles....1D : Codabar, Code39, Code32, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Code93, Code11, Code128, GS1-128, UPC-A, UPC-E, EAN/JAN-8, EAN/JAN-13, ISBN, ISSN, GS1 databar, GS1 databar limited, GS1 databar expanded, ISBT, MSI 2D : PDF417, Micro PDF417, QR Code, Micro QR, Data Matrix, Aztec

Conditions d'utilisation/de stockage.... 0 °C à 55 °C (fonctionnement)

-10 °C à 60 °C (stockage)

0 à 95 % d'humidité relative (sans condensation)

Dimensions....34,5 x 43,6 x 15,6 mm (sans câble)

Poids....41 g
