LS6300J - Scanner Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner de codes-barres 2D
Marque	Renkforce
Modèle	LS6300J
Dimensions (L x P x H)	165 x 65 x 90 mm
Poids (sans câble)	Environ 110 g
Alimentation	5 V CC via USB
Consommation électrique max.	500 mA
Interface	USB (émulation clavier)
Types de codes-barres 1D	Code 128, EAN-13, EAN-8, Code 39, Code 32, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, Code 93, UCC/EAN-128, GS1 Databar, Industrial 2of5, Matrix 2of5, Standard 2of5
Types de codes-barres 2D	PDF417, QR Code, Micro QR Code, Data Matrix, Aztec
Profondeur de champ	30 - 60 mm (Code 39/6.6 mil) ; 40 - 180 mm (EAN13/13 mil) ; 20 - 120 mm (DataMatrix 15 mil)
Source lumineuse	LED (longueur d'onde 675 ± 3 nm)
Vitesse de scan	30 scans/s
Capteur	CMOS (640 x 480 pixels)
Système d'exploitation	Windows 2000 / XP et supérieur
Température de fonctionnement	-10 °C à +60 °C, humidité 5 à 95 % sans condensation
Température de stockage	-20 °C à +70 °C, humidité 5 à 95 % sans condensation
Longueur de câble	Environ 242 cm
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux ; éviter produits agressifs
Sécurité	Ne pas regarder le faisceau LED ; éviter l'humidité ; usage en intérieur uniquement
Réparations	Réservées à un technicien spécialisé
Contenu de la livraison	Scanner, câble USB, support, guide d'utilisation rapide, mode d'emploi

FOIRE AUX QUESTIONS - LS6300J Renkforce

Comment installer le scanner de codes-barres ?

Connectez le scanner à un port USB libre de votre ordinateur via le câble fourni. L'ordinateur reconnaît automatiquement le périphérique et installe les pilotes nécessaires (le scanner fonctionne comme un clavier USB). Ouvrez un document, placez le curseur à l'endroit souhaité, puis scannez le code-barres avec la gâchette.

Quels types de codes-barres sont lisibles ?

Le scanner lit les codes-barres 1D (Code 128, EAN-13, UPC-A, Code 39, etc.) et 2D (QR Code, Data Matrix, PDF417, Aztec, etc.). Consultez la liste complète dans les caractéristiques techniques.

Que faire si le scanner ne lit pas un code-barres ?

Vérifiez que le code-barres est propre, intact et bien éclairé. Ajustez la distance entre le scanner et le code-barres (généralement 30 à 180 mm selon la taille). Assurez-vous que le curseur est placé au bon endroit dans le document. Vous pouvez aussi réinitialiser le scanner en scannant le code de réinitialisation fourni.

Comment nettoyer le scanner ?

Débranchez d'abord le scanner. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits de nettoyage agressifs, d'alcool ou de solvants chimiques, car ils pourraient endommager le boîtier ou le fonctionnement.

Puis-je utiliser le scanner à l'extérieur ?

Non, le scanner est conçu pour une utilisation en intérieur uniquement. Évitez toute exposition à l'humidité, aux températures extrêmes ou aux chocs mécaniques.

Le scanner est-il compatible avec Windows 10 ?

Oui, le scanner fonctionne avec Windows 2000, XP et toutes les versions ultérieures, y compris Windows 10. Il est reconnu comme un clavier USB standard sans nécessité de pilotes supplémentaires.

Comment réinitialiser le scanner aux paramètres d'usine ?

Utilisez le code-barres de réinitialisation fourni avec la feuille de réglages. Scannez-le avec le scanner pour restaurer les paramètres par défaut.

Le scanner nécessite-t-il des pilotes ?

Non, le scanner est reconnu comme un clavier USB standard. Les pilotes sont intégrés dans le système d'exploitation (Windows, macOS, Linux). Il suffit de le brancher pour qu'il fonctionne.

Quelle est la distance de lecture recommandée ?

La distance dépend de la taille du code-barres : pour un petit code (ex. 6.6 mil), maintenez le scanner à 30-60 mm ; pour un code EAN13 standard, la distance peut aller jusqu'à 180 mm. Ajustez selon la clarté de la lecture.

Comment monter le support du scanner ?

Fixez le pied de support au support du scanner via le col de cygne. Poussez le tube en plastique sur le col de cygne avant de visser les deux parties. Placez le support dans la position souhaitée et inclinez-le légèrement vers l'avant pour éviter que le scanner ne tombe.

MODE D'EMPLOI LS6300J Renkforce

Utilisation conforme

Le produit sert à la lecture rapide et fiable de codes barres conventionnels, tels que UPC ou EAN. Vous pouvez ajouter immédiatement les codes scannés à un ordinateur raccordé, dans des documents ou formulaires. Le scanner de codes barres est adapté à l'utilisation dans des commerces, entreprises ou bureaux. Il est ajusté pour l'utilisation dans des locaux fermés. L'utilisation à l'extérieur n'est pas permise. Il convient d'éviter impérativement tout contact avec de l'humidité, p. ex. dans une salle de bains ou autres pièces analogues.

Pour des raisons de sécurité et d'homologation, vous nevez ni modifier ni transformer ce produit. Si le produit est utilisé à autres fins que celles décrites ci-dessus, il risque d'être endommagé. Parailleurs, une utilisation inappropriée peut causer des risques comme par ex. un court-circuit, un incendie, un choc électrique, etc. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez l'appareil à des liers qu'avec le mode d'emploi.

Le produit est conforme aux exigences légales nationales et européennes. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Scanner de codes-barres 2D Cable USB
• Support (démontré)
• Guide d'utilisation rapide Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emploi actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle signale des consignes importantes dans ce mode d'emploi qui doivent impératifement être respectées.

Le symbole de la flèche renvoie à des astuces et conseils d'utilisation spécifiques.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les instructions pour une manipulation appropriée dans ce mode d'emploi, nous déclinons toute responsabilité concernant les dommages corporels et matériels en résultat. Par ailleurs, la garantie prend fin dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants.
• Protégez le produit contre les températures extrêmes, les rayons directs du soleil, les chocs intenses, une humidité élevée, l'eau, les gaz, vapeurs et solvants inflammables.
• Évitez d'exposer le produit à des contraintes mécaniques.
• dite. L'utilisation en toute sécurité n'est plus possible quand le produit :
• présente des dommages visibles,
• ne fonctionne plus correctement,
• a été stocké pendant une durée de temps prolongée dans des conditions ambiantes défavorables ou
• a été exposé à de fortes sollicitations pendant le transport.
• Manipulez le produit avec précaution. Les chocs, les coups ou les chutes, même d'une faible hauteur endommagent l'appareil.
• Respectez également les consignes de sécurité et les modes d'emploi des autres appareils raccordés au produit.
• N'utilisez jamais le produit lorsqu'il vient d'être transporté d'un local froid vers un local chaud. L'eau de condensation qui en résulte pourrait le cas échéant détruire le produit. Laissez d'abord le produit prérenderer la température ambiente, avant de le connecter et de l'utiliser. Cela peut eventuellement durer plusieurs heures.
• Attention! Précautions à prendre avec les lampes à LED: Ne regardez pas dans le faisceau lumineux LED! Ne le regardez pas directement ou avec des instruments optiques!
• Adressez-vous à un technicien si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement du produit.
• Faites effectuer des travaux de maintenance, d'ajustement ou de réparation exclusivement par un spécialiste et / ou un atelier technique spécialisé.
• Si vous avez encore des questions auxquelles il n'y a pas de réponse dans ce mode d'emploi, adressez-vous à notre service technique d'après-vente ou à d'autres spécialistes.

Montage du support

Le gros pied de support est à relier au support du scanner par le col de cygne. Poussez en avant le tube en plastique sur le col de cygne avant de visser ensemble les deux parties.

Placez ensuite le support du scanner à l'aide du col de cygne dans la position souhaitée afin de pouvoir ranger le scanner de codes barres lors des pauses.

• Inclinez le support de scanner vers l'avant afin que le scanner de codes barres ne tombe pas.

Mise en service

• Allumez l'ordinateur et attendez que le système d'exploitation soit entièrement chargé.
• Reliez le scanner de codes barres à un port USB libre de votre ordinateur via le câble USB fourni. Le scanner de codes barres émet alors un signal sonore.

Pour déconnecter le cable USN du scanner de codes barres, enfilez un objet mince, par ex. un trombone de bureau dans le petit trou sous la poignée et tirez simultanément et avec précaution le cable hors de la douille.

• L'ordinateur dédicte automatiquement le nouveau matériel et installe les pilotes nécessaires. Si ceux-ci sont intégrés dans le système d'exploitation (le scanner de codes barres travaille en principe comme un clavier USB).
• Ouvrez un document dans tout ordinateur dans lequel le code barres doit être lu. Les données du code barres (par ex. une combinaison de chiffres EAN) seront ajustées à la où le curseur clignote (par ex. dans une cellule de tableau de calcul).
• Positionnez l'unité de lecture sur la face antérieure du scanner de codes barres à une distance suffisante et dans un petit angle par rapport au code barres. Selon la taille et la spécification du code barres, la distance de l'unité de lecture doit être adaptée individuellement.
• Activez la gachette pour lire le code barres (la surface lumineuse rouge doit être placée sur le code barres). Si la lecture réussit, un signal sonore est émis et l'indicateur de contrôle à LED au-dessus du scanner de codes barres s'allume brievement en vert. Le code barres est alors transformé en signes correspondants et transmis à l'ordinateur.

Réglages

Une feuille avec des codes barres est comprise dans l'étendue de la livraison. Il est donc possible de régler le scanner de codes barres selon le domaine d'application. Pour effectuer les réglages souhaités, il est possible de scanner chaque code barres avec le scanner de codes barres.

Si besoin, le scanner de codes barres peut être réinitialisé en lisant un code barres spécial (Reset).

Conseils & recommendations

• Les signes lus par le scanner de codes barres sont transmis comme par un clavier conventionnel à l'ordinateur. Avant de démarrer le processus de scan, le curseur doit donc être dans la position souhaitée, là où les signes doivent être ajustés. S'assurer que le code barres a litre soit propre. Le code barres a litre doit être entièrement lisible et intact.
• La distance entre le code barres et l'unité de lecture est à déterminer en fonction de la taille du code. Plus le code barres est petit, plus l'unité de lecture doit être rapprochée.

Entretien et nettoyage

• Débranchez le produit de l'alimentation en courant/tension avant tout nettoyage. Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.
• N'utiliser en aucun cas des produits de nettoyage agressifs, de l'alcool de nettoyage ou d'autres solutions chimiques, car ces produits risquent d'attaquer le boîtier ou même son bon fonctionnement.

Élimination

Les appareils électroniques sont des objets recyclables et ne doivent pas être jetés avec les ordures ménagères. Procédez à l'élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur. Vous respectez ainsi les obligations prévues par la loi et vous contribuerez à la protection de l'environnement.

Caractéristiques techniques

Tension de fonctionnement : 5 V CC via USB

Consommation électrique max. 500 mA

Types de codes barres lisibles 1D: Code 128, EAN-13, EAN-8, Code 39, Code 32, UPC-A, UPC-E, Codabar Interleaved 2 of 5, Code 93, UCC/EAN-128, GS1 Databar, Industrial 2of5, Matrix 2of5, Standard 2of5 2D: PDF417, QR Code, Micro QR Code, Data Matrix, Aztec

Profondeur de champ 30 - 60 mm (Code 39/6.6 mil)

40 - 180 mm (EAN13/13 mil)

20 - 120 mm (DataMatrix 15 mil)

Source lumineuse. LED (Longueur d'onde 675± 3 nm)

Vitesse de scan 30 Scans/s

Capteur. CMOS (640 x 480 pixels)

Système d'exploitation....... Windows 2000 / XP et supérieur

Température de fonctionnement/humidité de l'air... de -10 °C à +60 °C, de 5% à 95% d'humidité relative de l'air, sans condensation

Température de stockage/humidité de l'air............20°C à +70 °C, 5% à 95% d'humidité relative de l'air, sans condensation

Dimensions : 165 x 65 x 90 mm (L x P x H) Longueur de câble : environ 242 cm Poids : env. 110 g (sans le câble)

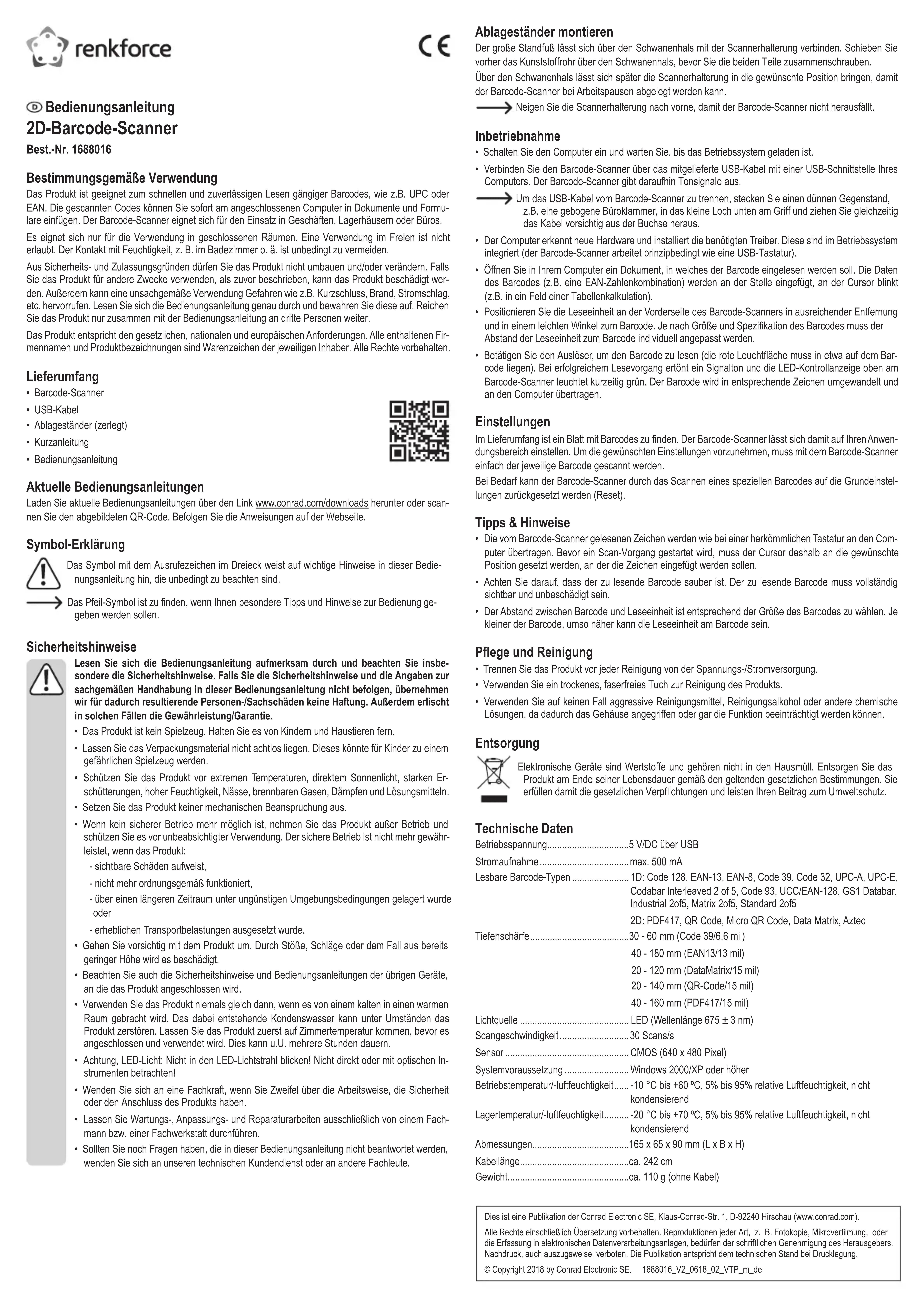

2D-BARCODE-SCANNER
