Type de produit	Barre LED Par
Marque	MAX
Modèle	Led Parbar
Alimentation	220-240 V~ 50 Hz
Fusible	Remplacer par un fusible de même type et valeur (débrancher avant)
Connexion DMX	Entrée et sortie DMX 3 pôles, terminaison par résistance 120 Ω sur le dernier appareil
Télécommande	Infrarouge, portée jusqu'à 9 mètres
Modes de fonctionnement	DMX, Auto, Chase (transitions et couleurs), Son, Strobe
Installation	Montage au plafond ou sur truss, distance minimale 0,5 m des matériaux inflammables, second système de fixation obligatoire
Température d'utilisation	5°C à 35°C (intérieur)
Nettoyage des optiques	Externes : tous les mois ; internes : tous les 30-60 jours ; intérieur : annuellement
Nettoyage du boîtier	Tissu doux et produit vitres, ne pas utiliser de produits chimiques
Sécurité	Ne pas regarder directement les LED, ne pas utiliser de dimmer, ne pas ouvrir le boîtier, éloigner des sources de chaleur
Réparabilité	Uniquement par un technicien habilité, utiliser des pièces d'origine
Garantie	Caduque en cas de modification ou mauvaise utilisation

FOIRE AUX QUESTIONS - Led Parbar MAX

Comment connecter plusieurs appareils en DMX ?

Reliez la sortie DMX du contrôleur à l'entrée du premier appareil, puis la sortie de ce dernier à l'entrée du suivant. Sur le dernier appareil, branchez une résistance de 120 Ω entre les signaux (-) et (+) sur une prise XLR 3 pôles pour terminer la chaîne.

Puis-je utiliser un variateur (dimmer) avec cet appareil ?

Non, il est strictement interdit d'utiliser un rhéostat ou un dimmer. Cela pourrait endommager l'appareil et annuler la garantie.

Comment nettoyer les lentilles de la barre LED ?

Utilisez un tissu doux et un liquide de nettoyage pour vitres. Nettoyez les optiques externes au moins une fois par mois et les internes tous les 30 à 60 jours. Le nettoyage intérieur doit être fait par un technicien qualifié.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le cordon secteur est branché et que la prise est alimentée. Si le fusible est défectueux, remplacez-le par un fusible de même type et valeur (débranchez l'appareil avant). Si le problème persiste, contactez un technicien.

Comment utiliser la télécommande infrarouge ?

Dirigez la télécommande vers l'avant de l'appareil à une distance maximale de 9 mètres. Utilisez les touches A1 à A5 pour les modes (Full on, Chase, Son, Strobe) et les boutons Color +/- et Speed +/- pour régler la couleur et la vitesse.

Est-ce que l'appareil peut être utilisé en extérieur ?

Non, l'appareil est conçu pour un usage en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures en dehors de la plage 5°C à 35°C.

Comment remplacer le fusible ?

Débranchez l'appareil du secteur. Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis, retirez l'ancien fusible et insérez-en un neuf de même type et valeur. Refermez le porte-fusible.

Puis-je monter l'appareil au plafond ?

Oui, mais il doit être monté à au moins 50 cm de tout matériau inflammable et à 1 m de toute surface pour le refroidissement. Utilisez un support capable de supporter 10 fois le poids de l'appareil pendant une heure sans déformation, et ajoutez un second système de fixation (élingue ou filet) pour la sécurité.

Combien d'appareils puis-je chaîner en DMX ?

Le nombre maximum d'appareils dans une chaîne DMX n'est pas spécifié dans la notice, mais il est recommandé de ne pas dépasser 32 appareils pour éviter les pertes de signal. Utilisez un terminateur sur le dernier appareil.

Que faire en cas de condensation après transport ?

Si l'appareil a été exposé à des variations de température importantes, ne l'allumez pas immédiatement. Laissez-le éteint jusqu'à ce qu'il atteigne la température ambiante pour éviter tout dommage dû à la condensation.

MODE D'EMPLOI Led Parbar MAX

Nous vous remercions d'avoir acheté un appareil Max. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.
• Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après.
• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.
• Assurez l'appareil avec une élingue de sécurité s'il doit être monté au plafond. Utilisez un système de crochets. Assurez-vous que personne ne puisse se trouver sous l'appareil. Il doit être monté à 50 cm au moins de tout matériau inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement.
• Cet appareil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout trouble de la vision.
• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ayez toujours les mains propres pour utiliser l'appareil.
• Ne forcez pas les réglages.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et/ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240 V~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

CE symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une déchetterie. Demandez conseil aux autorités locales ou à votre revendeur. Données spécifiques. Les valeurs actuelles peuvent légèrement varier d'un appareil à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie. La garantie deviendrait également caduque en cas d'accidents ou dommages causés par une utilisation inappropriée de l'appareil ou un non-respect des consignes présentes dans cette notice. Max ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

Deballage

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

Alimentation

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

Installation

ATTENTION : Lors de l'installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l'installation.

• L'installation de l'appareil doit être pensée et réalisée de telle sorte que le support de fixation puisse supporter 10 fois le poids de l'appareil pendant une heure sans aucune déformation.
• L'installation doit toujours être assurée par un second système de fixation, par exemple un filet ou une élingue. Ce second système doit être conçu de telle sorte que aucun élément de l'installation ne puisse tomber si la fixation principale venait à rompre.
• Assurez-vous que la zone sous l'emplacement de montage ne puisse pas accueillir de public pendant le montage, le démontage et l'utilisation.
• avant la première mise en service et après tout changement.
• , une fois par an. • L'appareil doit être installé de telle sorte que personne ne puisse l'atteindre, passer dessous ou être assis.

ATTENTION : Lorsque vous installez l'appareil, assurez-vous qu'il n'y a aucun matériau fortement inflammable (décorations par exemple) à 0,5 mètres au moins de l'appareil.

Affichage

Le panneau de commande vous permet d'effectuer différents réglages : réglage de l'adresse de démarrage, gestion d'un programme pré-programmé, lancer un Reset. Le menu principal est accessible en appuyant sur la touche Mode, vous pouvez naviguer dans le sous-menu avec la touche Up ou Down.

Appuyez sur la touche Enter pour choisir le menu souhaité.

Vous pouvez modifier la sélection en appuyant sur la touche Up ou Down. Confirmez la sélection en appuyant sur la touche Enter.

Vous pouvez quitter un mode en appuyant sur la touche Mode. Les fonctions fournies sont décrites plus loin dans ce manuel.

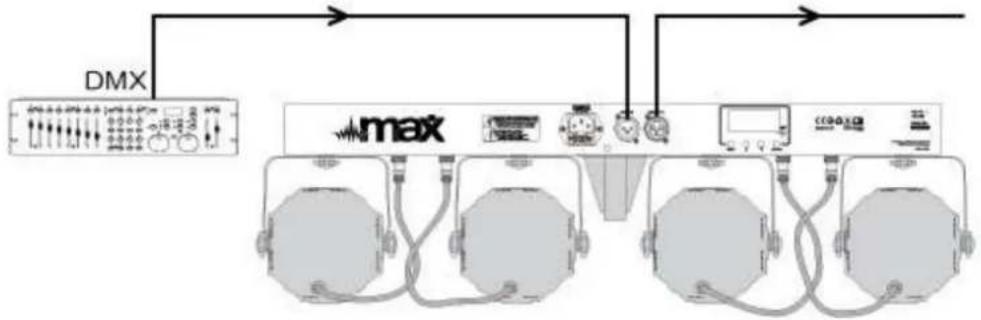

Branchement DMX-512

Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Reliez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient reliés. Si vous utilisez un contrôleur avec connexion DMX 5 pôles, vous devez utiliser un adaptateur 5 pôles / 3 pôles.

Sur le dernier appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre signal (-) et signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne.

Telecommande

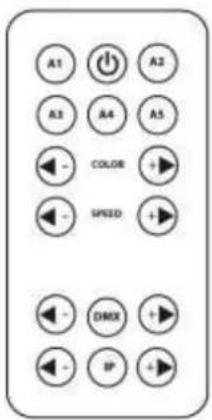

Avec la télécommande infrarouge, vous pouvez facilement gérer la barre PAR, elle dispose de nombreuses fonctions.

Pour contrôler l'appareil, vous devez diriger la télécommande vers l'avant de l'appareil, la distance ne doit pas excéder 9 mètres.

A1: Full on. (Vous pouvez choisir votre couleur avec "Color - ou +.")

A2: Chase transitions couleurs. (Avec les touches "Speed - ou +", vous pouvez choisir la vitesse.)

A3: Chase couleur (Avec les touches "Speed - ou +", vous pouvez choisir la vitesse.)

A4: Gestion par le son

A5: Strobe

Colour: Réglage couleur

Speed: Réglage vitesse

DMX: Sélection canal DMX

IP: Effet Running

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

Nettoyage

Le nettoyage des lentilles optiques internes et externes et / ou miroirs doit être fait régulièrement pour un rendu lumineux optimal. La fréquence de nettoyage dépend de l'environnement d'utilisation : de la poussière, fumée ou un environnement très sale peuvent générer une accumulation importante de salissures sur les optiques.

• Assurez-vous que personne ne se trouve sous l'emplacement d'installation pendant le nettoyage. - Les boîtiers, fixations et éléments d'installation (plafond, structures, suspensions) ne doivent présenter aucune déformation. - Le cordon secteur ne doit pas présenter de dommage; si un problème est détecté, il doit être immédiatement remplacé. • Pour protéger l'appareil de toute surchauffe, les ventilateurs et ouïes d'aération doivent être nettoyés tous les mois. • L'intérieur de l'appareil doit être nettoyé tous les ans avec un compresseur. - Pour le nettoyage, utilisez un tissu doux et du liquide de nettoyage pour vitres usuel. - Séchez correctement tous les éléments. - Nettoyez les optiques externes tous les mois au moins. Nettoyez les optiques internes tous les 30 à 60 jours au moins.

ATTENTION : Nous recommandons fortement que le nettoyage intérieur soit fait par un technicien qualifié.
