Typ produktu	Belka LED Par
Marka	MAX
Model	Led Parbar
Zasilanie	220-240 V~ 50 Hz
Bezpiecznik	Wymienić na bezpiecznik tego samego typu i wartości (odłączyć przed wymianą)
Połączenie DMX	Wejście i wyjście DMX 3-biegunowe, terminacja rezystorem 120 Ω na ostatnim urządzeniu
Pilot zdalnego sterowania	Podczerwień, zasięg do 9 metrów
Tryby pracy	DMX, Auto, Chase (przejścia i kolory), Dźwięk, Strobe
Instalacja	Montaż na suficie lub na trussie, minimalna odległość 0,5 m od materiałów łatwopalnych, obowiązkowy drugi system mocowania
Temperatura pracy	5°C do 35°C (wnętrze)
Czyszczenie optyki	Zewnętrzne: co miesiąc; wewnętrzne: co 30-60 dni; wnętrze: corocznie
Czyszczenie obudowy	Miękka ściereczka i środek do szyb, nie używać środków chemicznych
Bezpieczeństwo	Nie patrzeć bezpośrednio na diody LED, nie używać ściemniacza, nie otwierać obudowy, trzymać z dala od źródeł ciepła
Naprawialność	Tylko przez uprawnionego technika, używać oryginalnych części
Gwarancja	Przepada w przypadku modyfikacji lub niewłaściwego użytkowania

Często zadawane pytania - Led Parbar MAX

Jak podłączyć kilka urządzeń DMX?

Połącz wyjście DMX kontrolera z wejściem pierwszego urządzenia, następnie wyjście tego ostatniego z wejściem kolejnego. Na ostatnim urządzeniu podłącz rezystor 120 Ω między sygnałami (-) i (+) w gnieździe XLR 3-biegunowym, aby zakończyć łańcuch.

Czy mogę używać ściemniacza (dimmera) z tym urządzeniem?

Nie, surowo zabronione jest używanie reostatu lub ściemniacza. Może to uszkodzić urządzenie i unieważnić gwarancję.

Jak czyścić soczewki belki LED?

Użyj miękkiej ściereczki i płynu do mycia szyb. Czyść optykę zewnętrzną co najmniej raz w miesiącu, a wewnętrzną co 30-60 dni. Czyszczenie wnętrza powinno być wykonane przez wykwalifikowanego technika.

Co zrobić, jeśli urządzenie nie włącza się?

Najpierw sprawdź, czy przewód zasilający jest podłączony i czy gniazdko ma napięcie. Jeśli bezpiecznik jest uszkodzony, wymień go na bezpiecznik tego samego typu i wartości (przed wymianą odłącz urządzenie). Jeśli problem nie ustąpi, skontaktuj się z technikiem.

Jak używać pilota na podczerwień?

Skieruj pilota w stronę przodu urządzenia z maksymalnej odległości 9 metrów. Użyj przycisków A1 do A5 dla trybów (Full on, Chase, Dźwięk, Strobe) oraz przycisków Color +/- i Speed +/- do regulacji koloru i prędkości.

Czy urządzenie może być używane na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie wystawiaj go na deszcz, wilgoć ani temperatury spoza zakresu 5°C do 35°C.

Jak wymienić bezpiecznik?

Odłącz urządzenie od zasilania. Otwórz uchwyt bezpiecznika na tylnym panelu za pomocą małego śrubokręta, wyjmij stary bezpiecznik i włóż nowy tego samego typu i wartości. Zamknij uchwyt bezpiecznika.

Czy mogę zamontować urządzenie na suficie?

Tak, ale musi być zamontowany co najmniej 50 cm od wszelkich materiałów łatwopalnych i 1 m od każdej powierzchni w celu chłodzenia. Użyj wspornika zdolnego utrzymać 10-krotność ciężaru urządzenia przez godzinę bez deformacji, i dodaj drugi system mocowania (linka lub siatka) dla bezpieczeństwa.

Ile urządzeń mogę połączyć w łańcuch DMX?

Maksymalna liczba urządzeń w łańcuchu DMX nie jest określona w instrukcji, ale zaleca się nie przekraczać 32 urządzeń, aby uniknąć utraty sygnału. Użyj terminatora na ostatnim urządzeniu.

Co zrobić w przypadku kondensacji po transporcie?

Jeśli urządzenie było narażone na znaczne zmiany temperatury, nie włączaj go od razu. Pozostaw wyłączone, aż osiągnie temperaturę otoczenia, aby uniknąć uszkodzeń spowodowanych kondensacją.

INSTRUKCJA OBSŁUGI Led Parbar MAX

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Max nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUCCIONES DE DESEMBALAJE

Gratulujemy zakupu urządzenia marki Max. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzetu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić condensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.

• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj sprayów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu.

NIE PATRZ BEZPOŚREDNIO NA SOCZEWKĘ. Może to spowodować uszkodzenie wzroku. Stroboskop może spowodować atak epilepsji!

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Max nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

NSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widoy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpiecznego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

INSTALACJA

UWAGA: Respektuj normy bezpieczeństwa dotyczące instalacji urządzenia. Instalacja może być przeprowadzona przez wykwalifikowanego pracownika bądź dystrybutora!

Uwaga:

• Instalacja urządzenia powinna być przeprowadzona na konstrukcji, która jest w stanie utrzymać 10-krotność wagi sprzętu przez godzinę bez żadnych deformacji.
• Instalacja musi być zawsze dodatkowo zabezpieczona, np. linką bezpieczeństwa. Dodatkowe zabezpieczenie musi być skonstruowane w taki sposób, że żaden element instalacji nie spadnie w przypadku awarii głównego zabezpieczenia.
• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych podczas montażu, demontażu oraz serwisu.
• Operator musi się upewnić, że wszelkie instalacje są zaakceptowane przez eksperta przez użytkowaniem sprzętu. Takie instalacje muszą być kontrolowane co najmniej raz na rok.
• Urządzenie powinno być zamontowane w miejscu niedostępnym dla osób postronnych.

UWAGA: Podczas instalacji urządzenia upewnij się, że w pobliżu (0,5m od urządzenia) nie znajdują się materiały łatwopalne (np. dekoracje).

WYŚWIETLACZ

Panel sterowania oferuje kilka funkcjonalności: możesz łatwo ustawić adresowanie DMX, włączyć gotowe programy lub zresetować urządzenie. Menu główne jest dostępne po naciśnięciu przycisku Mode. Możesz się poruszać w menu za pomocą przycisków Up oraz Down.

Naciśnij Enter, aby wybrać pożądany tryb.

Możesz zmienić wybór naciskając Up oraz Down. Potwierdź każdorazowo nowy wybór naciskając Enter.

Możesz opuścić tryb naciskając Mode. Funkcje urządzenia są opisane w dalszej części instrukcji.

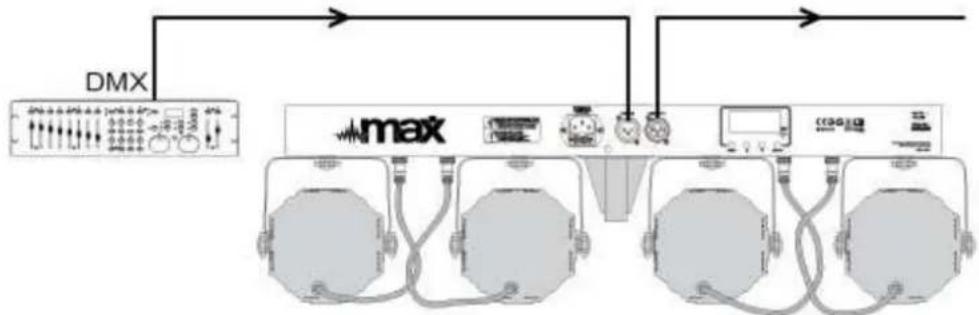

POŁĄCZENIE DMX512

Jeśli używasz standardowego sterownika DMX, możesz podłączyć go kablem DMX do pierwszego urządzenia zgodnego ze standardem DMX w łańcuchu. Podłączaj kolejne urządzenia zgodnie ze schematem zamieszczonym poniżej. Jeśli korzystasz ze sterownika wyposażonego w 5-pinowe gniazdo DMX, będziesz potrzebował odpowiedniego adaptera.

Na końcu ostatniego urządzenia należy wpiąć terminator DMX. Jest to niewielkie urządzenie wyglądające jak wtyk XLR, w którym piny 2 oraz 3 są połączone ze sobą oraz opornikiem 120 Ohm.

PILOT ZDALNEGO STEROWANIA

Za pomocą pilota zdalnego sterowania możesz łatwo kontrolować belkę z reflektorami na odległość.

Aby sterować urządzeniem na odległość, musisz celować pilotem w kierunku frontu urządzenia i stać w odległości maksimum 10m.

A1: Wszystkie włączone. (Możesz wybrać kolor za pomocą przycisków "Color – lub +.")

A2: Automatyczna zmiana kolorów. (Przy pomocy przycisku "Speed – lub +" możesz ustawić prędkość.)

A3: Automatyczna, płynna zmiana kolorów. (Przy pomocy przycisku "Speed – lub +" możesz ustawić prędkość.)

A4: Tryb muzyczny – urządzenie reaguje na dźwięk

A5: Stroboskop

Colour: ustawienie koloru

Speed: regulacja prędkości

DMX: wybór kanału DMX

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egezmplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

CZYSZCZENIE URZĄDZENIA

Czyszczenie wewnętrznej oraz zewnętrznej soczewki oraz/lub lusterek musi być przeprowadzane systematycznie, aby zapewnić najlepszą moc świecenia. Częstotliwość konserwacji zależy od środowiska, w jakim urządzenie jest użytkowane: wilgoć, dym oraz kurz mogą spowodować akumulację nieczystości na optykach.

• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych.
• Obudowy, miejsca montażu oraz konstrukcje powinny być wolne od jakichkolwiek deformacji.
• Kable zasilające powinny być w doskonałym stanie oraz powinny być wymienione natychmiast w przypadku jakiegokolwiek defektu.
• Aby zabezpieczyć urządzenie przed przegrzaniem, wentylatory (jeśli takie są) oraz kanały wentylacyjne powinny być czyszczone raz na miesiąc.
• Wnętrze urządzenie powinno być czyszczone corocznie za pomocą odkurzacza.
• Do czyszczenia sprzętu należy używać miękkiej szmatki oraz zwykłego płynu do mycia szyb.
• Ostrożnie osuszaj części.
• Dokonuj czyszczenia zewnętrznej soczewki co najmniej co miesiąc. Wewnętrzne soczewki powinny być czyszczone co 30/60 dni.

UWAGA: Wewnętrzne czyszczenie powinno być przeprowadzane przez wykwalifikowaną osobę.

DMX CHANNELS / DMX KANALEN / DMX-KANÄLE / CANALES DMX / CANAUX DMX / KANAŁY DMX

Channel	Function	Value	Description
1	Macro	000-010	No function
		011-050	Static Colour
		051-100	Colour jump
		101-150	Colour fade
		151-200	Sound mode
		201-255	Strobe all colour
2		000-255	Colour macro
3	Speed	000-255	Speed adjustable
4	Dimmer	000-255	Master dimming
5	Colour	000-255	Red dimming
6		000-255	Green dimming
7		000-255	Blue dimming
8		000-255	White dimming
