Caractéristiques techniques	Ventilateur de table de 14 pouces, 3 vitesses, moteur silencieux, oscillation réglable.
Utilisation	Idéal pour un usage domestique ou de bureau, pour un rafraîchissement optimal dans les espaces réduits.
Maintenance et réparation	Nettoyage régulier des pales et de la grille, vérification du câble d'alimentation pour éviter les risques électriques.
Sécurité	Grille de protection pour éviter les accidents, ne pas utiliser à proximité de l'eau.
Informations générales	Poids léger, facile à transporter, design compact, garantie du fabricant.

FOIRE AUX QUESTIONS - 9314 Air King

Comment installer le ventilateur Air King 9314 ?

Pour installer le ventilateur Air King 9314, commencez par retirer le ventilateur de son emballage. Fixez le support mural sur une surface solide à l'aide des vis fournies. Ensuite, accrochez le ventilateur sur le support et assurez-vous qu'il est bien sécurisé.

Quels sont les niveaux de vitesse disponibles sur le ventilateur ?

Le ventilateur Air King 9314 dispose de trois niveaux de vitesse : faible, moyen et élevé. Vous pouvez les sélectionner à l'aide du bouton de contrôle situé sur le ventilateur.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement du ventilateur. Cependant, si le bruit est excessif ou inhabituel, vérifiez si le ventilateur est correctement monté et si les pales ne touchent pas d'autres objets.

Comment nettoyer le ventilateur Air King 9314 ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Le ventilateur ne démarre pas, que faire ?

Si le ventilateur ne démarre pas, vérifiez d'abord que l'appareil est correctement branché. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Quelle est la puissance du ventilateur Air King 9314 ?

Le ventilateur Air King 9314 a une puissance de 120 W, ce qui lui permet de fournir un flux d'air efficace dans divers environnements.

Le ventilateur est-il garanti ?

Oui, le ventilateur Air King 9314 est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Veuillez consulter le manuel d'utilisation pour plus de détails.

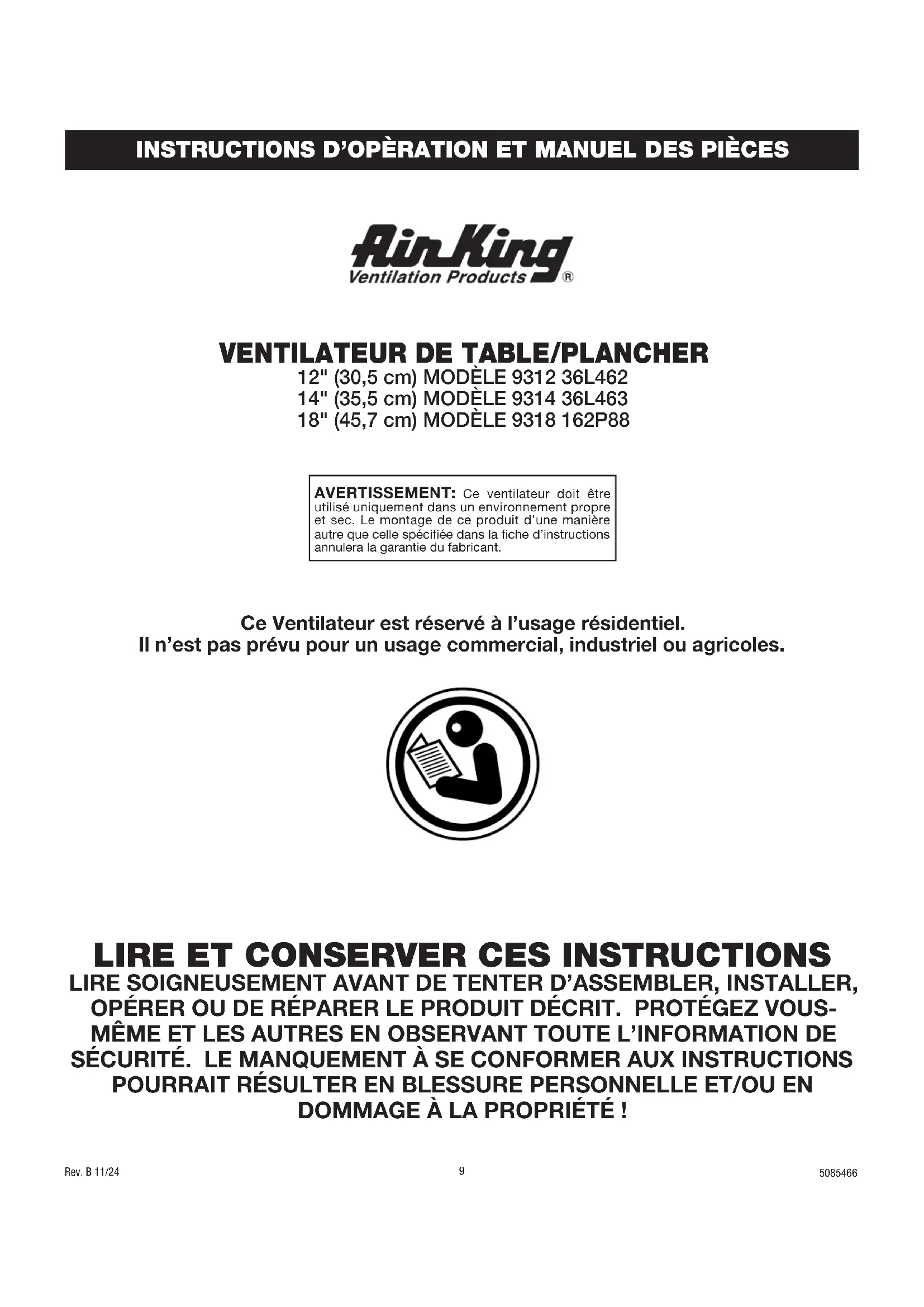

MODE D'EMPLOI 9314 Air King

AVERTISSEMENT: Ce ventilateur doit être utilisé uniquement dans un environnement propre et sec. Le montage de ce produit d'une manière autre que celle spécifiée dans la fiche d'instructions annulera la garantie du fabricant.

Ce Ventilateur est réservé à l'usage résidentiel. Il n'est pas prévu pour un usage commercial, industriel ou agricoles.

LIRE ET CONSERVER CES INSTRUCTIONS LIRE SOIGNDE USEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÉME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SECURITE. LE MANQUÉMENT À SE CONFORMER AUX INSTRUCTIONS POURRAIT RÉSULTER EN BLESSURE PERSONNELLE ET/OU EN DOMMAGE À LA PROPRIÉTÉ!

Information generale de securite

Lorsque vous utilisez des appareils électriques, des précautions de base doivent tous les jours être prises pour réduire le risque d'incendie, de choc électrique et de blessures personnelles, incluant ce qui suit:

Bien lire toutes les instructions avant d'utiliser ce ventilateur.

Avertissement

POUR RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE PERSONNELLE, VOUS DEVEZ TOUJOURS VOUS CONFORMER AUX INSTRUCTIONS IMPORTANTES POUR LA SÉCURITÉ AINSI QU'AUX MISES EN GARDE:

NE PAS utiliser ce ventilateur dans un endroit où des liquides inflammables sont utilisés, entrepôts ou présents, y compris de la peinture, de l'essence, des vernis, des produits de finition de plancher ou des solvants. TOUJOURS lire et vous conformer aux mises en garde et aux instructions sur le contenant pour ces produits!

TOUJOURS vous assurer que la fiche s'adapte solidement dans la prise de courant. Lorsque les fiches s'ajustent de manière lâche dans les prises de courant, elles peuvent glisser partiellement hors de la prise de courant et créer une mauvaise connexion. Cela peut faire surchauffer les prises de courant et poser un risque sérieux d'incendie. Les prises de courant qui seraient dans cette condition doivent être remplacées par un électricien qualifié.

TOUJOURS débrancher le cordon d'alimentation pour effectuer un service, un nettoyage ou pour déplacer le ventilateur. NE PAS utiliser le bouton marche / arrêt (ON/OFF) comme seul moyen de déconnexion de l'alimentation. NE JAMAIS laisser d'enfant sans surveillance lorsque le ventilateur est en marche ou qu'il est branché. TOUJOURS éteindre et débrancher le ventilateur quand il n'est pas utilisé.

ASSUREZ-VOUS que l'alimentation pour le ventilateur est de 120 Vca. NE PAS brancher le ventilateur dans une alimentation à 240 Vca. La fiche de type Blue Plug sur votre ventilateur de marque Lasko est une caractéristique de sécurité. Elle contient un dispositif de sûreté non-remplaçable (un fusible) qui ne doit pas être retiré ni altéré. Afin de réduire le risque d'incendie, d'électrocution ou de blessure personnelle, NE PAS tenter d'enlever, de remplacer, de réparer ni d'altérer la fiche d'origine. Si le ventilateur s'est arrêté de fonctionner, cela peut être attribuable à la fonction de sécurité interne incorporée dans cette fiche. Appelez au [phone], du lundi au vendredi, entre 8h00 et 17H00, heures de l'Est HNE, pour toute question. Si l'étiquette d'avertissement de la fiche est manquante ou endommagée, appelez au numéro sans frais pour demander une étiquette de remplacement.

Le cordon d'alimentation est équipée avec une fiche mise à la terre à trois broches qui doit obligatoirement être insérée dans un réceptacle apparié. En aucune circonstance la broche de mise à la terre ne doit être coupée ou enlevée de la fiche. Lorsqu'une prise murale à deux broches est rencontrée, celle-ci doit être remplacée par une prise mise à la terre à trois broches correctement installée en conformité avec le Code Électrique National (NEC) et avec tous les codes et les ordonnances locaux. Ce travail doit être effectué par un électricien qualifié, en utilisant du fil de cuivre uniquement.

AVERTISSEMENT: NE PAS UTILISER D'ADAPTATEUR DE TROIS BROCHES À DEUX BROCHES. UNE MAUVAISE CONNEXION PEUT CAUSER UN RISQUE D'ÉLECTROCUTION. L'UTILISATION D'UN TEL ADAPTATEUR N'EST PAS PERMISE AU CANADA.

AVERTISSEMENT: Pour réduire les risques d'incendie, d'électrocution ou de blessures personnelles, n'utilise pas de pièces de rechange qui n'ont pas été recommandées par le fabricant (par exemple, des pièces fabriquées à la maison à l'aide d'une imprimante 3D).

Avertissement

• ÉVITER d'utiliser des cordons d'extension, des barres d'alimentation, des rafraîchisseurs d'air avec prise de courant ou tout autre dispositif muni d'une prise de courant car ces dispositifs peuvent surchauffer et causer un risque d'incendie.
• NE PAS faire passer les cordons d'alimentation sous les tapis, carpettes, tapis d'escalier ni sous les meubles. Cela peut endommager le cordon ou le faire surchauffer, ainsi un risque d'incendie. TOUJOURS placer le ventilateur sur une surface stable, plane et à niveau quand il est en opération afin de prévenir qu'il se renverse.
• NE JAMAIS insérer ou permettre aux doigts ou objets étrangers d'entrer dans toute ouverture de ventilation quand le ventilateur est en opération car cela peut causer un risque de blessure ou endommager le ventilateur.
• NE PAS bloquer, couvrir ou obstruer le débit d'air entrant ou sortant du ventilateur quand il est en opération.
• NE PAS utiliser ce ventilateur à l'extérieur ou près de l'eau ou d'emplacements mouillés tels qu'une baignoire, piscine ou d'un spa. L'utilisation de ce ventilateur dans un emplacement mouillé peut créer un risque d'électrocution.
• NE PAS faire passer le cordon d'alimentation dans des endroits tels que les entrées de porte, là où le cordon pourrait être endommagé ou qui créerait un risque de basculement.
• NE JAMAIS utiliser un seul cordon d'extension pour faire fonctionner plus qu'un ventilateur ou autre appareil électrique.
• NE PAS utiliser ce ventilateur dans une fenêtre. La pluie peut causer un risque électrique.
• NE PAS utiliser ce ventilateur s'il a été endommagé ou s'il ne fonctionne pas correctement.
• CE RADIATEUR NE RENCONTRE PAS LES EXIGENCES DE L'ARTICLE 547-7 r dans des installations en agriculture incluant les endroits où le troupeau, la volaille ou autres animaux sont confinés. Veuillez vous référer à l'article 547-7 (2008) du Code Électrique National (NEC), aux normes ou aux codes locaux ou d'État pertinents aux exigences électriques pour les bâtiments agricoles.
• Ce ventilateur ne rencontre pas les exigences de l'article 500 (2008) du Code Électrique National (NEC). Ce ventilateur n'est pas applicable pour utilisation dans des emplacements dangereux. Veuillez vous référer à l'article 500 du Code Électrique National (NEC), ou aux normes ou codes locaux ou d'État pertinents aux exigences électriques pour les endroits dangereux.

Description

Le ventilateur à montage multiple de Air KingMD fonctionne avec une tirette et une hélice à 3 pales. Ce ventilateur offre un moteur à lubrification permanente et un cordon d'alimentation 18/3 de 2,74 m (9 pi), il est fabriqué en acier solide enduit au poudrage.

Moteur 120 V, 50/60 Hz

Diamètre d'hélice 30,5 cm (12 po); 35,5 cm (14 po); 45,7 cm (18 po)

Vitesses 3

Contrôle Cordon de traction

Distribution du débit d'air. 360°

Approbations Listé ETL. Le garde à grille fermée respecte les exigences d'OSHA.

MODELE 312 / 36L462
VITESES	HAUTE	MOYENNE	BASSE
CFM* 1360	1170 101	0
M³/s 0.64	0.55 0.48
RPM 1545	205 900
Amps 0.8	0.6 0.5
Watts	85	76	64
dB A	56	49	42

MODELE 314/36L463
VITESSES	HAUTE	MOYENNE	BASSE
CFM* 1650	1470	1180
M³/s 0.77	0.68	0.55
RPM 1498	296	934
Amps	0.6	0.5	0.4
Watts	63	56	48
dB A	58	55	48

Testé en conformité avec la norme AMCA 230-99 Testé en conformité avec la norme AMCA 230-99

MODELE 9318 / 162P88
VITESSES	HAUTE	MOYENNE	BASSE
CFM* 3190	2970 2660
M3/s 1.511	40 1.26
RPM 1500	300 1100
Amps	1.5	1.3 1.0
Watts	180	150	125
dB A	67	58	49

Testé en conformité avec la norme AMCA 230-99

Installation au mur/plafond

1. STRUCTURES DE BOIS: Localisez un montant mural ou au plafond le plus proche de l'emplacement souhaité pour le ventilateur. Fixez le ventilateur au montant à l'aide d'une vis tire-fond de diamètre de 1,0 cm x 5,1 cm de longueur (non comprise) (Figure 1).

REMARQUE: INSTALLLED TOUJOURS LE SABOT DU VENTILATEUR SUR UN MONTANT D'UNE DIMENSION MINIMALE DE 5,1X10,2 CM (2 PO X 4 PO).

1. STRUCTURES D'ACIER: Fixez le ventilateur à l'aide d'un boulon d'un diamètre de 1,0 cm (3/8 po) et de longueur appropriée, avec une rondelle plate, une rondelle bloquante et un écrou de 1,0 cm (3/8 po) (non-comprise).
2. STRUCTURES DE MAÇONNERIE: Fixez le ventilateur au montant à l'aide d'une vis tire-fond de diamètre de 1,0 cm (3/8 po) avec un embout du tire-fond de longueur appropriée (non-comprise) (Figure 1).

AVERTISSEMENT : DANS TOUS LES CAS, IL EST RECOMMANDÉ DE PLACER UNE RONDE LLE PLATE DES DEUX COTÉS DU SABOT DU VENTILATEUR, POUR FACILITER UNE ROTATION EN DOUCEUR.

1. Attachez la corde et le pendentif du cordon à l'interrupteur.

AVERTISSEMENT: LE CABLE DE SUPPORT SECONDAIRE FOURNI DOIT ETRE UTILISÉ EN TOUT TEMPS OU LE CIRCULATEUR EST MONTE DANS LES AIRS, POUR OFFRIR UNE SECURITE ADDITIONNELLE.

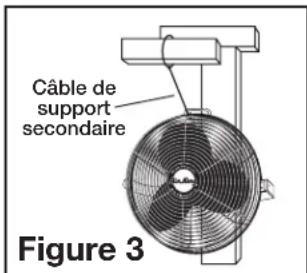

Cable de support secondaire

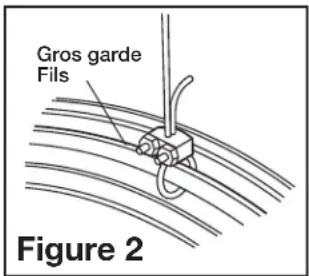

1. Bouclez un bout du câble autour des fils à gros diamètre des gardes avant et arrière du circulateur (Figure 2).

1. Fixez un crochet pour câble avec le « U » du bout de la boucle en laissant dépasser d'environ 2,5 (1 po) à 5 cm (2 po). Serrez les écrous du crochet pour câble. Assurez-vous qu'aucune partie du câble n'interfère avec l'hélice (Figure 2).
2. Enroulez l'autre extrémité du cable autour d'une solive, d'une ferme de toit ou autre support solide près du ventilateur (Figure 3). Serrez soignement tout excès lâche de cable.

Avertissement: utilisez uniquement la quincaillerie de montage qui est recommandee pour utilisation avec ce ventilateur.

1. Fixez le crochet de câble restant tel qu'illustré à l'Étape 2. L'excédent de câble doit être coupé pour s'étendre de 2,5 (1 po) à 5 cm (2 po) passé le crochet.
2. Vérifiez l'assemblage pour assurer que l'hélice est libre de toute obstruction.

AVERTISSEMENT: L'UTILISATION DE CABLE DE SUPPORT SECONDAIRE NE GARANTIT PAS UNE PROTECTION CONTRE LES BLESSURES PERSONNELLES. LE MONTAGE DU CIRCULATEUR ET DU CABLE POURRAIT D'EAILLIR S'IL EST SUJET A UN ABUS, UNE NEGLIGENCE OU UN INSTALLATION INADEQUATE.

Fonctionnement

1. Branchez le cordon d'alimentation dans une prise de courant à trois alvéoles, munie d'une mise à la terre ajustée.
2. À l'aide de la tirette, réglez la vitesse du ventilateur.

AVERTISSEMENT: CE VENTILATEUR DOIT ETRE UTILISÉ SEULEMENT DANS UN ENVIRONNEMENT PROPRE ET SEC. LE MONTAGE DE CE PRODUIT DE MANIÈRE AUTRE QUE SPECIFIÉE DANS LE FEUILLET D'INSTRUCTIONS ENTRAîNE L'ANNULATION DE LA GARANTIE DU FABRICANT.

Maintenance

AVERTISSEMENT: TOUJOURS DEBRANCHER LE CORDON AVANT DE DÉPLACER, D'ÉFFECTUER UN SERVICE LE VENTILATEUR.

AVERTISSEMENT: NE JAMAIS PLACER LE VENTILATEUR DANS L'EAU OU PRÈS DE L'EAU.

NETTOYAGE: Utilisez un chiffon doux et une solution savonneuse douce, comme un liquide vaisselle. Séchez complètement toutes les pièces avant de rebrancher l'alimentation électrique.

AVERTISSEMENT: NE JAMAIS UTILISER PAS D'ESSENCE, DE BENZINE, DE DILUANT, DE NETTOYANTS PUISSANTS, ETC. CAR ILS ENDOMMAGERONT LE VENTILATEUR. NE JAMAIS UTILISER D'ALCOOL OU DE SOLSVANTS.

LUBRIFICATION: Les roulements de précision sont scellés en usine à vie et ne nécessitent pas de lubrication supplémentaire.

RANGEMENT: Entreposer le Ventilateur, avec ces instructions, dans son emballage d'origine dans un endroit sec et frais.

DISPOSITION: Les matériaux d'emballage en carton sont recyclables. Pour une disposition de ce produit qui soit respectueuse de l'environnement, veuillez contacter notre service local de recyclage des déchets www.1800recycling.com

RÉSIDENTS DE LA CALIFORNIE UNIQUÉMENT :

AVERTISSEMENT: CE PRODUIT POT US EXPOSER À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMiques] CONNU(S) PAR L'ETAT DE LA CALIFORNIE POUR CAUSER LE CANCER.

AVERTISSEMENT: CE PRODUIT POT VOUS EXPOSER À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUE] CONNU(S) PAR L'ÉTAT DE LA CALIFORNIE POUR CAUSER LA TOXICITE ENVERS LES FONCTIONS DE LA REPRODUCTION.

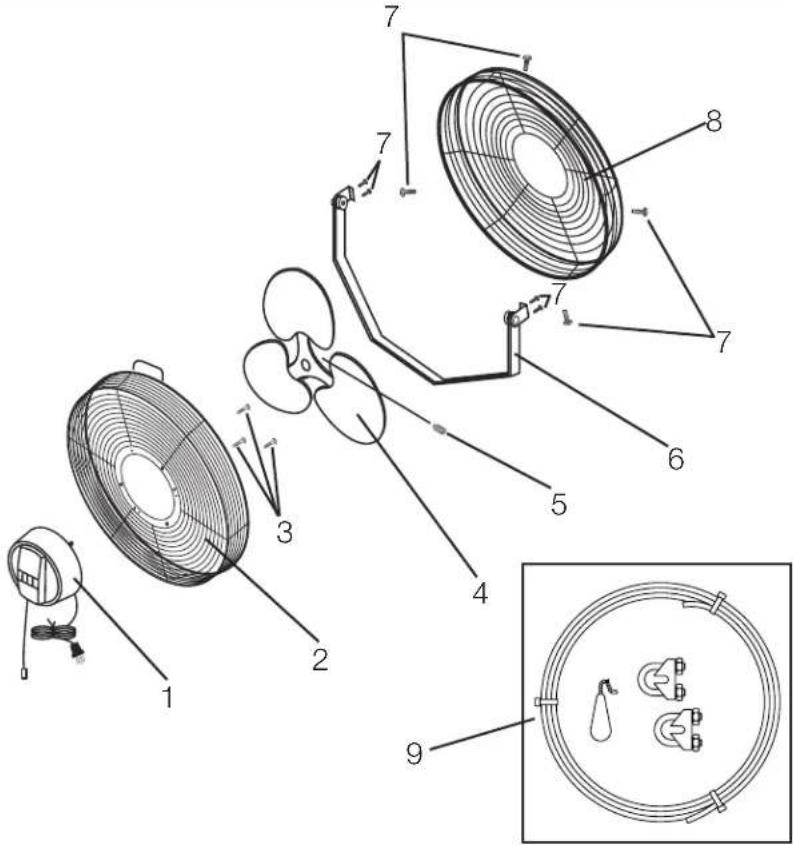

MODELE 9312 36L462 / 9314 36L463 / 9318 162P88

MODELE 9318 / 162P88

N° de Réf.	Description N"ss de référence Qte
1 Assemblage du moteur	02030130W	1
2 Grille arrêtée 5097125BK 1
3 #10-32 x 1/2 HWH F-ZP 5090045 3
4 Hélique 5082045BK 1
5 Vis de montage 1/4-28 x 3/8 5090044 1
6 Sabot	05060027 1
7 Vis #8-32 x 7/16	5090054 8
8 Grille avant	5097120BK 1
9 Sac de boulonnerie	02098012 1

MODELE 9314/36L463

N° de Réf.	Description N's de référence Qte
1 Assemblage du moteur 02030132 1
2 Grille arrête 5097070BK 1
3 #10-32 x 1/2 HWH F-ZP 5090045 3
4 Hélique 5082078BK 1
5 Vis de montage 1/4-28 x 3/8 5090044 1
6 Assemblage du sabot et du support 05060031A 1
7 Vis #8-32 x 7/16	5090054 8
8 Grille avant	5097080BK 1
9 Sac de boulonnerie	02098012 1

MODELE 9312/36L462

N° de Réf.	Description N"ss de référence Qte
1 Assemblage du moteur 02030132 1
2 Grille arrête 5097155BK 1
3 #10-32 x 1/2 HWH F-ZP 5090045 3
4 Hélique 5082065BK 1
5 Vis de montage 1/4-28 x 3/8 5090044 1
6 Assemblage du sabot et du support 05060028A 1
7 Vis 48-32 x 7/16	5090054 8
8 Grille avant	50971658K 1
9 Sac de boulonnierie	02098012 1

Garantie limitee

QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.

Combien de temps cette garantie dure : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant un (1) an de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING: Au cours de la période de garantie, Air King a son choix : remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.

CE QUE CETTE GARANTIE NE COUVRE PAS: Cette garantie ne s'applique pas si le produit était endommagé ou arrêté de fonctionner en raison d'un accident, d'une mauvaise manipulation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour le remplacement. Air King paiera les frais d'expédition de retour après le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSSES OU TACITES (COMPRENANT, SANS LIMITATION, Toute GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'A CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFERE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITE EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUE L'ULE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTeurs OU RÉCEPTACES DE MAISON. MALGRÉ N'IMPÔTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DEPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINA AVEC L'EXPRESSION DE LA PÉRIODE DE GARANTIE.

Certains titres, p. ex. peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

Service à la clientèle:

Email: [e-mail]

Web: www.airkinglimited.com

Notre équipe du service clientèle est à votre disposition pour vous aider. Discutez avec nous sur www.airkinglimited.com du lundi au vendredi de 8 h à 21 h HNE (valable uniquement aux États-Unis et au Canada). Veuillez avoir à portée de main le numéro de modèle, ainsi que le type et le style.

Service à la clientèle, 820 Lincoln Ave., West Chester, PA 19380 (Veuillez ne pas envoyer de produit à cet endroit)

IL SE POT QUE LES PIECES POUR LES PRODUITS DISCONTINUÉS, OBSOLETE S ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SURETÉ, BEAUCOP DÉ COMPOSANTS ÉLECTRONIQUÉS ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.
