N19 - Machine à effet Eurolite - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil N19 Eurolite au format PDF.
| Type de produit | Machine à fumée pour salles de fêtes et petites discothèques |
| Marque | Eurolite |
| Modèle | N19 |
| Numéros d'article | 5170195A, 5170195B |
| Alimentation électrique | 230 V AC, 50 Hz |
| Puissance de rendement | 715 W |
| Dimensions (L x P x H) | 335 x 230 x 225 mm |
| Poids | 3 kg |
| Contenu du réservoir | 1 litre |
| Rayon d'émission | Environ 2,5 m |
| Volume d'émission | Environ 90 m³/min |
| Temps de chauffage | Environ 5 minutes |
| Consommation de liquide | Environ 25 ml/min |
| Fusible | F 5 A, 250 V |
| Contrôle | Télécommande ON/OFF avec prise C.E.I. 3 pôles |
| Montage | Lyre de fixation au sol ou suspendu (hauteur >100 cm nécessite élingue de sécurité) |
| Protection de sécurité | Thermostats de haute qualité, protection anti-surchauffe, interrupteur secteur |
| Nettoyage et entretien | Nettoyage régulier du bec, élément de chauffe avec liquide purge, remplacement fusible |
| Liquides recommandés | Liquides à base d'eau EUROLITE (basic, standard, professional, extreme, effet, parfums) |
| Accessoires inclus | Machine à fumée, télécommande, mode d'emploi |
| Garantie | Dommages par non-observation des instructions non couverts |
| Directive DEEE | Ne pas jeter avec les ordures ménagères, recyclage obligatoire |
FOIRE AUX QUESTIONS - N19 Eurolite
Questions des utilisateurs sur N19 Eurolite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à effet au format PDF gratuitement ! Retrouvez votre notice N19 - Eurolite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N19 de la marque Eurolite.

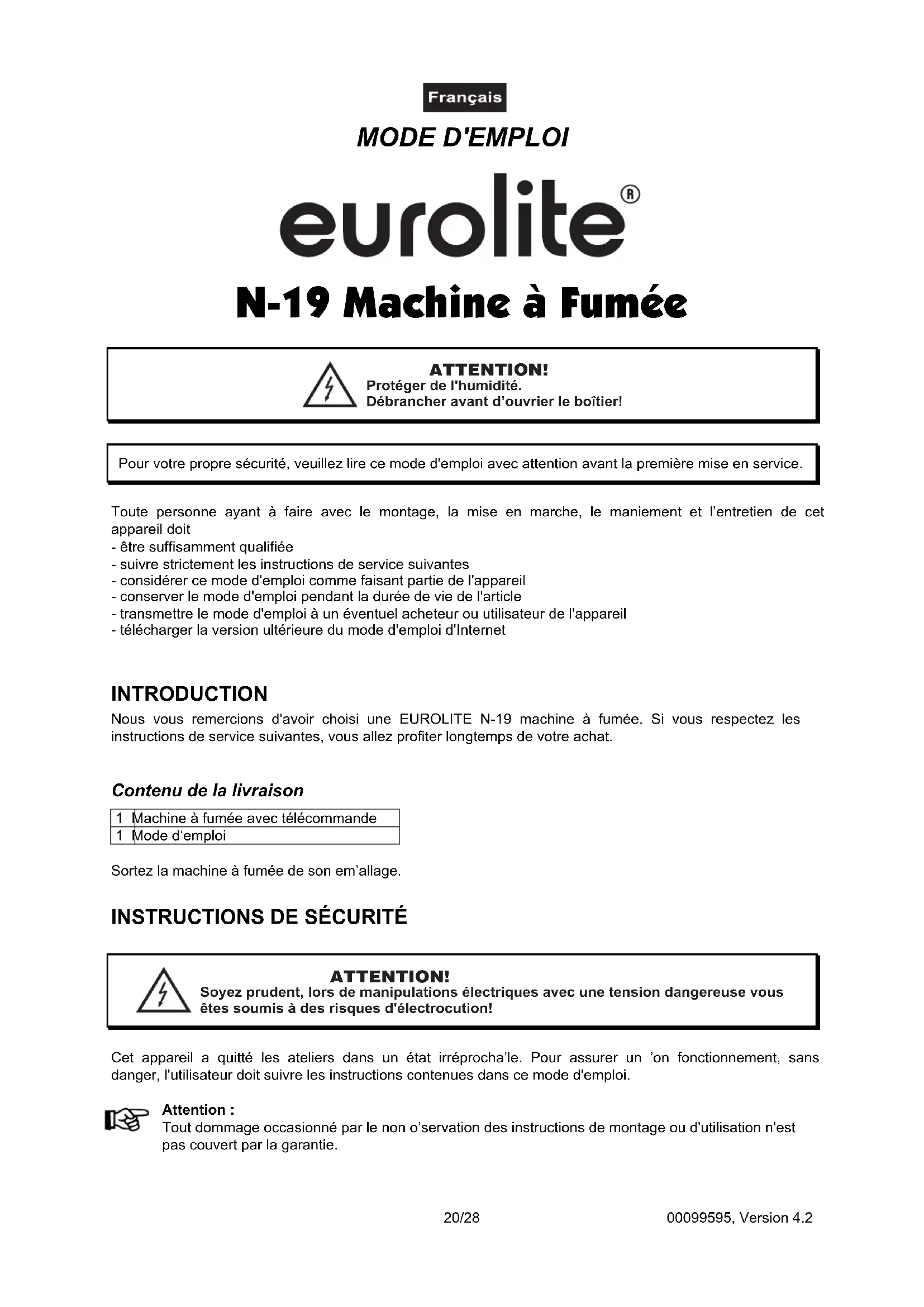

MODE D'EMPLOI N19 Eurolite
Machine à fumée pour des salles de fêtes
No. 5170195A
No. 5170195B
www.eurolite.de
Contenu de la livraison....20
INSTRUCTIONS DE SÉCURITÉ 20
EMPLOI SELON LES PRESCRIPTIONS 21
DESCRIPTION DE L'APPAREIL 22
Fonctionnalités 22
Overview 23
MISE EN SERVICE 23
Montage 24
Alimentation 25
MANIEMENT 25
NETTOYAGE ET MAINTENANCE 26
Nettoyage des éléments de chauffe 26
Remplacer le fusile 26
CARACTÉRISTIQUES TECHNIQUES 27
Ce mode d'emploi concerne l'article numéro :
5170195A, 5170195B
Vous trouverez la dernière mise à jour de ce mode d'emploi sur internet à l'adresse :
www.eurolite.de
Attention!
Protéger de l'humidité. Débrancher avant d'ouvrir le boîtier!
Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service.
Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet appareil doit
- être suffisamment qualifiée
- suivre strictement les instructions de service suivantes
- considérer ce mode d'emploi comme faisant partie de l'appareil
- conserver le mode d'emploi pendant la durée de vie de l'article
- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
- télécharger la version ultérieure du mode d'emploi d'Internet
Nous vous remercions d'avoir choisi une EUROLITE N-19 machine à fumée. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.
Contenu de la livraison
1 Machine à fumée avec télécommande 1 Mode d'emploi
Sortez la machine à fumée de son emballage.
Attention!
Soyez prudent, lors de manipulations électriques avec une tension dangereuse, vous êtes soumis à des risques d'électrocution!
Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.
Attention :
Tout dommage occasionné par le non-respect des instructions de montage ou d'utilisation n'est pas couvert par la garantie.
Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si tel était le cas, contactez immédiatement votre revendeur.
L'appareil ne doit pas être mis en service lorsqu'il a été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service.
La construction de l'appareil est conforme aux normes de sécurité de catégorie I. La fiche au secteur doit seulement être branchée avec une prise de courant adaptée.
La fiche au secteur doit toujours être branchée en dernier lieu. Assurez-vous que l'interrupteur ON/OFF de l'appareil est en position OFF avant d'effectuer ce branchement.
Ne laissez pas les câbles d'alimentation en contact avec d'autres câbles. Soyez prudent ; lorsque vous manipulez les câbles et les connexions, vous êtes soumis à des risques d'électrocutions ! Ne manipulez jamais les parties sous tension avec les mains mouillées !
Assurez-vous que la tension électrique ne soit pas supérieure à celle indiquée au dos de l'appareil. Mettez le câble d'alimentation seulement dans des prises adaptées.
Prenez garde de ne pas coincer ou aimer le câble d'alimentation. Contrôlez l'appareil et les câbles d'alimentation régulièrement.
ATTENTION! Déraillez avant de remplir la machine.
Ne pas boire le liquide ou l'appliquer externement! Tenez à l'écart des enfants. Si vous mettez le liquide en contact avec la peau ou les yeux, rincez avec beaucoup d'eau (consulter un médecin le cas échéant).
RISQUES D'EXPLOSION! Ne jamais entremêler des liquides inflammables, composants gazeux ou huileux au liquide à fumée.
Assurez-vous d'installer l'appareil toujours droit.
Ne jamais orienter lebec de sortie directement sur des personnes ou sur des flammes.
DANGER DE BRULURE! Respectez une distance minimale de 50 cm au sect!
Pour le montage par dessus de la tête (hauteur de montage >100 cm), il faut toujours fixer l'appareil avec une élingue de sécurité appropriée.
Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche ; ne tirez jamais sur le câble.
Déranchez les appareils non utilisés.
Tenir les enfants et les novices éloignés de l'appareil.
Ne jamais faire marcher sans surveillance.
EMPLOI SELON les prescriptions
Cet appareil est une machine à fumée pour créer une fumée grâce à un liquide spécial. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos.
Éviter les secousses et l'emploi de la force lors de l'installation ou l'utilisation de l'appareil.
Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui.
Ne remplir l'appareil que hors tension. Ne jamais remplir avec des liquides chauds.
Utiliser uniquement des liquides à fumée de haute qualité à base d'eau recommandés par le fabricant. D'autres liquides à fumée pourraient causer des problèmes d'encrassement ou des crachotements.
Faites attention qu'il y ait toujours suffisamment de liquide à fumée au réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élément de chauffage.
N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes.
L'appareil est à stocker au sec!
Si vous deviez transporter l'appareil, toujours vider le réservoir et utilisez l'emballage d'origine pour éviter tout dommage.
Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil.
Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, toute autre utilisation est liée à des dangers, comme par ex. court-circuit, incendie, électrocution, etc.
La directive DEEE
Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage à proximité pour contribuer à son élimination non polluante. L'appareil n'a pas le droit d'être jeté avec les ordures ménagères. Pour plus d'informations, veuillez contacter votre revendeur ou l'autorité locale compétente.
Fonctionnalités
La machine à fumée de fête
- Idéal pour des salles de fêtes ou petites discothèques
- Émission puissance • Livré avec ON/OFF télécommande
- Connection de la télécommande grâce à prise CEE 3 pôles
- Avec lyre de fixation pour l'installation • Thermostats de haute qualité • Protection anti-surchauffe


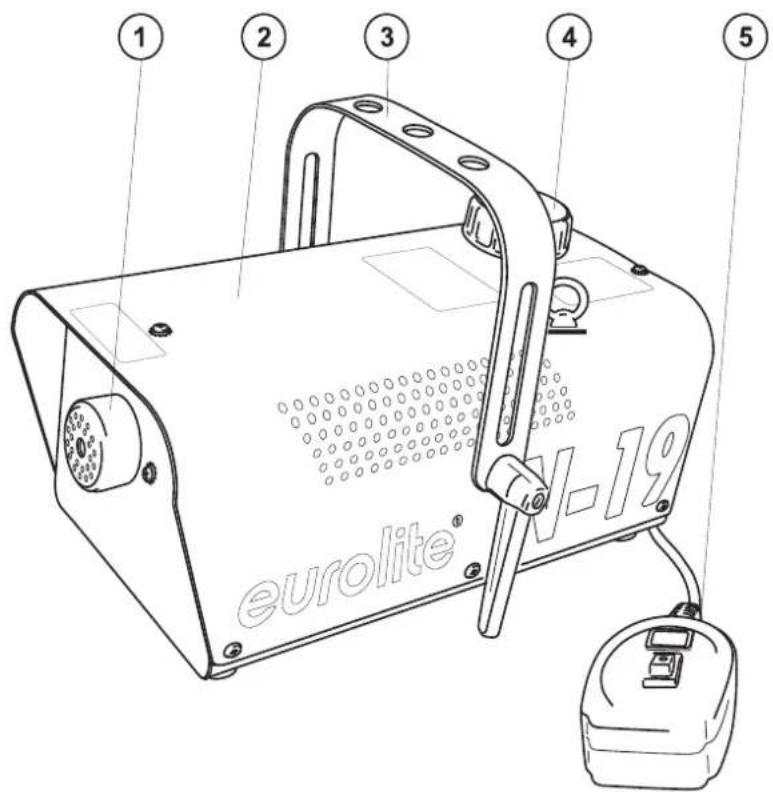

1 2 3 4 5 eurolite® V-19(1) Bec de sortie (2) Boîtier (3) Lyre de fixation (4) Réservoir de liquide (5) Télécommande

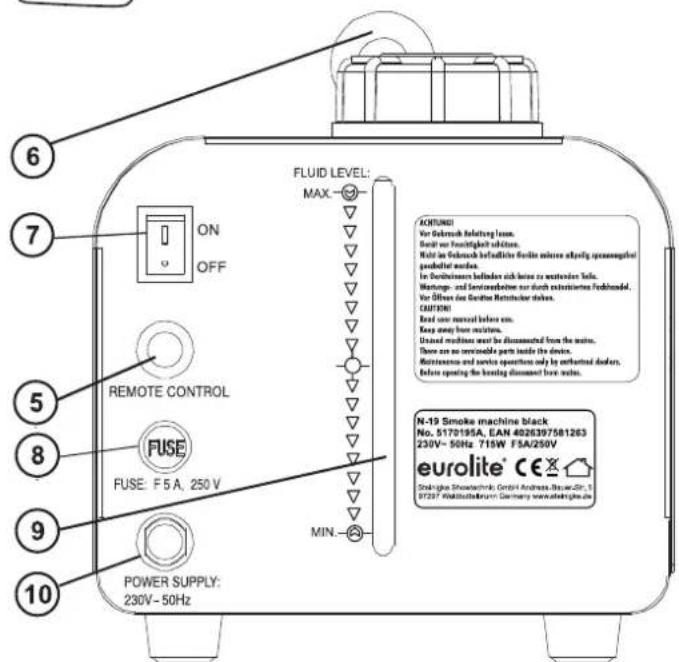

(6) Oeillet de sécurité (7) Commutateur secteur (8) Porte-fusible (9) Affichage du niveau de liquide (10) Connexion secteur
Mise en service
Retirez l'ensemble des éléments d'emballage et assurez-vous qu'il n'en reste aucun au niveau de la buse.
Dévissez le bouchon du réservoir. Remplissez le réservoir avec du liquide de fumée et refermez le réservoir.
Installez l'appareil sur une surface plane.
Attention!
Débranchez avant de remplir la machine. Utilisez uniquement des liquides à fumée de haute qualité à base d'eau. Nous vous recommandons l'utilisation de liquides EUROLITE. Ne jamais entremêler des liquides inflammables à composants gazeux ou huileux au liquide à fumée. Dans le cas où du liquide s'introduirait à l'intérieur de l'appareil, débranchez immédiatement et consultez un spécialiste.
Montage
Seulement installer l'appareil dans des endroits bien ventilés. Un maniement dans un endroit mal ventilé peut causer une condensation du liquide de fumée. La surface coulante peut causer des accidents. Il est nécessaire de laisser un espace d'au moins 20 cm autour de l'appareil.
Assurez-vous que la machine ne projette pas son jet de fumée à hauteur du visage et plus particulièrement des yeux des personnes présentes. Pour des raisons de sécurité et afin de créer un effet satisfaisant, la distance entre la machine et le public devra être d'au moins 1,5 m.
Seulement installer l'appareil sur des surfaces pas sensibles à feu, aux rayures et à l'eau.
Ne pas installer la machine avec un angle de plus de 15°.
Cet appareil est prévu pour une installation sur la terre ou suspendue. Quand l'appareil doit être installé par-dessus la tête, les instructions de sécurité suivantes doivent être respectées:
DANGER de MORT!
Quand installer l'appareil, il faut considérer les instructions de ENDES335-1:1996 normes nationales réspectives! L'installation est à faire effectuer par un installateur agréé!
Les dispositifs de suspension doivent être construits et conçus de telle manière qu'ils puissent supporter sa charge utile de 10 fois pour 1 heure sans déformation permanente nuisible.
L'installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de protection approprié. Cette deuxième suspension doit être conçue et installée de telle manière qu'en cas de défaut de la suspension principale aucune partie de l'installation ne puisse tomber.
Pendant le montage, l'adaptation et le démontage, la présence inutile dans le secteur de surface de mouvement, sur des ponts d'illumination, sous des places de travail surélevées ainsi que près d'autres aires de danger est interdite.
L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées par des experts.
au moins tous les quatre ans par un expert au cadre de l'épreuve de réception.
L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins une fois par an par une personne compétente.
Procédure:
Pendant le montage suspendu, l'appareil doit être installé en dehors du secteur de présence de personnes.
IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D'EXPERIENCE. Ceci comprend (mais n'est pas limitée seulement) des calculs pour la définition de la capacité de charge, le matériel d'installation utilisé et des inspections de sécurité régulières du matériel utilisé et de l'appareil. N'essayez jamais de procéder à une installation vous-même, si vous ne disposez pas d'une telle qualification, mais en commissionnez un installateur professionnel. Des installations incorrectes peuvent causer des 'lessures et/ou l'endommagement de propriété.
Il faut installer l'appareil hors de portée du public.
Attention: En tombant, les appareils en montage par dessus de la tête peuvent causer des lésions considérables! En cas de doutes concernant la sécurité d'une forme d'installation possible, NE PAS installer l'appareil!
Assurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre de l'appareil.
Fixez l'appareil par la lyre de fixation via un crochet approprié à votre système de traverse. Assurez toujours l'appareil avec une élingue de sécurité.
Vous ne devez utiliser que des élingues de sécurité et des maillons de raccordement rapide conformément à DIN 56927, des manilles conformément à DIN EN 1677-1 et des BGV C1 caratines. Basé sur les derniers règlements concernant la sécurité des travailleurs (p. ex. BGV C1, BGI 810-3), les élingues de sécurité, les maillons de raccordement rapide, les manilles et les caratines doivent être suffisamment dimensionnés et correctement appliqués.
Notez, s'il vous plaît, que lors du montage par-dessus de la tête dans le domaine public et commercial, il faut respecter une série de règlements qui ne peuvent être mentionnés ici que par extraits. L'opérateur est responsable de se procurer lui-même les règlements de sécurité en vigueur et de les observer!
Le fabricant n'est pas responsable des dégâts causés par des installations incorrectes et des préventions de sécurité insuffisantes!
Accrochez l'élingue de sécurité dans l'oeillet de sécurité et le trussing ou un point de fixation stable. Accrochez la fin au maillon de connection fileté et serrez bien la vis de sécurité.
La distance de chute maximale est de 20 cm. Une élingue de sécurité déjà utilisée ou défectueuse ne doit jamais être réutilisée.
Ajustez l'angle d'inclinaison grâce à la lyre de fixation et vissez bien les vis de fixation.
DANGER de MORT!
Avant la première mise en marche, l'installation doit être contrôlée par un organisme agréé!
Alimentation
Branchez l'appareil avec le câble d'alimentation inclus.
L'occupation des câbles de connexion est :
| Câble | Pin | International |
| Brun Phase | L | |
| Bleu Neutre | N | [2G3T] |
| Jaune/Vert Terre | ||
La terre doit être connectée!
Cet appareil doit seulement être connecté avec une installation électrique correspondant aux réglementations IEC. L'installation doit être équipée avec un disjoncteur à courant de défaut (RCD) avec un courant différentiel résiduel de 30 mA.
Maniement
Après un temps de chauffage, la machine est prête à l'utilisation. L'indicateur lumineux de la télécommande s'allumera alors. Appuyer sur le bouton de la télécommande pour activer le débit de fumée. Pendant l'utilisation, le liquide refroidit la résistance. Après un certain laps de temps, la machine s'arrêtera de
fonctionner pendant 1 à 2 minutes pour que la résistance réchauffe. Ceci est nécessaire pour obtenir une température constante. La température est régulée électroniquement.
Attention: Le bec de sortie chauffe lors du fonctionnement. Laissez refroidir celui-ci avant toute manipulation.
DANGER de MORT!
Toujours débrancher avant de procéder à l'entretien!
L'appareil doit être nettoyé régulièrement (poussière etc.) Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser en aucun cas l'alcool ou des détergents pour le nettoyage.
Le nettoyage de l'appareil doit être nettoyé régulièrement.
Nettoyage d'élément de chauffe
L'élément de chauffe doit être nettoyé régulièrement. Utiliser un liquide pour purge de machine à fumée disponible chez votre revendeur.
Procédure:
Videz la machine à fumée et versez l’épurateur dans le réservoir dans l’état de livraison. Ensuite, actionner la fonction de fumée de la machine plusieurs fois dans un endroit bien aéré. Le nombre des répétitions dépend du degré de pollution des éléments de vaporisation. Après l’utilisation, videz la machine complètement, enlevez complètement l’épurateur restant et bien rincer le réservoir.
Les liquides à fumée EUROLITE recommandés sont testés écologiquement et peuvent être éliminés avec les eaux usées.
L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien sauf le fusible. L'entretien et les réparations doivent être effectués uniquement par du personnel de service compétent!
Remplacer le fusible
Toujours remplacer un fusible par un autre de modèle identique.
Avant le remplacement du fusible, débrancher l'appareil.
Procédure:
Pas 1: Ouvrez le porte-fusible au dos de l'appareil avec un tournevis et le retirer du boîtier. Pas 2: Retirez le fusible défectueux du porte-fusible. Pas 3: Installez le nouveau fusible au porte-fusible. Pas 4: Remettez le porte-fusible dans le boîtier et vissez-le.
Si des pièces de rechange sont nécessaires, toujours utiliser des pièces d'origine.
Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un câble secteur spécial disponible chez votre distributeur.
Lorsqu'il sera devenu inutilisable, il faudra détruire l'appareil conformément à la réglementation en vigueur.
Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.
Caractéristiques techniques
| Alimentation: 230 V AC, 50 Hz ~ | |
| Puissance de rendement: 715 W | |
| Rayon d'émission: env. 2,5 m | |
| Temps de chauffage: env. 5 min. | |
| Consommation de liquide: env. 25 ml/min. | |
| Volume d'émission: env. 90 m^3/min . | |
| Contenu de réservoir: 1 l | |
| Dimensions (LxPxH): 335 x 230 x 225 mm | |
| Poids: 3 kg | |
| Fusi'le: F 5 A, 250 V | |
| Accessoires: | N° d'art. |
| EUROLITE Smoke fluid -B2D- 'asic 5l 51703752 | |
| EUROLITE Smoke fluid -C2D- standard 5l 51703798 | |
| EUROLITE Smoke fluid -P2D- professional 5l 51703832 | |
| EUROLITE Smoke fluid -E2D- extreme 5l 51703846 | |
| EUROLITE EUROLITE liquide à fumée -DSA- effet, 5l 5170435A | |
| EUROLITE Liquide pour purge de machine ? fumée, 1L | 51704592 |
| EUROLITE 14 parfums différents p. liquide fumée | 51704655 |
| EUROLITE TPC-10 Coupler, silver | 59006856 |
| EUROLITE Safety 'ond AG-5 3x600mm up to 5kg sil | 58010360 |
Attention! Les données imprimées dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 17.10.2017 ©
