Z1500 MK2 - Machine à effet Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à fumée
Marque	Antari
Modèle	Z1500 MK2
Dimensions (L x l x H)	688 x 285 x 257 mm
Poids	14 kg
Alimentation	220-240V, 50/60Hz, 6.3A (modèle UE)
Puissance	1450 W
Temps de préchauffage	Environ 10 minutes
Consommation de liquide	110 ml/min
Capacité du réservoir	6 litres
Liquides compatibles	Antari FLG Heavy Fog Fluid, Antari FLR Light Fog Fluid
Température ambiante d'utilisation	0 °C à 40 °C
Volume d'émission	566 m³/min (20 000 ft³/min)
Contrôle	DMX512, manuel, timer, sans fil (optionnel)
Télécommande incluse	Z-20 (filaire, 2 m, 5 broches XLR)
Canaux DMX	1 canal
Connectique DMX	XLR 3 et 5 broches
Entretien	Nettoyage régulier ; rinçage à l'eau distillée après 2000 heures d'utilisation
Sécurité	Protection contre l'humidité ; arrêt de sécurité en cas de surchauffe ; ne pas diriger le jet vers des personnes
Accessoires optionnels	Télécommande sans fil Z-30 Pro

FOIRE AUX QUESTIONS - Z1500 MK2 Antari

Comment démarrer la machine à fumée Antari Z1500 MK2 ?

Branchez la machine sur une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière sur ON. Attendez la fin du préchauffage (le voyant vert sur la télécommande s'allume). Pour émettre de la fumée, appuyez sur le bouton MANUAL ou utilisez les modes Timer ou Volume.

Que faire si la machine ne produit pas de fumée ?

Vérifiez d'abord le niveau de liquide dans le réservoir. Assurez-vous que la télécommande est correctement connectée. Vérifiez le fusible externe et l'alimentation secteur. Si tout semble correct, débranchez et rebranchez. Si le problème persiste, contactez votre revendeur Antari.

Comment nettoyer la machine après utilisation ?

Après 2000 heures d'utilisation, il est recommandé de rincer l'élément chauffant avec de l'eau distillée. Versez de l'eau distillée dans le réservoir propre, faites fonctionner la machine jusqu'à ce que le réservoir soit vide, dans un endroit bien aéré. Nettoyez le boîtier avec un chiffon sec.

Quel type de liquide utiliser ?

Utilisez uniquement des liquides à fumée de haute qualité à base d'eau, de préférence les liquides Antari FLG Heavy Fog Fluid ou Antari FLR Light Fog Fluid. N'utilisez jamais de liquides inflammables ou huileux.

Comment régler la télécommande Z-20 pour un fonctionnement en continu ?

Appuyez sur le bouton VOLUME pour activer le mode continu. Vous pouvez régler le volume de fumée avec les boutons UP/DOWN dans le menu "Volume Out". Pour un débit non-stop, réglez la valeur au-dessus de 100% ou en dessous de 1% pour activer NON STOP BURST.

Comment configurer l'adresse DMX ?

Appuyez sur le bouton FUNCTION jusqu'à ce que l'écran affiche "DMX 512 Add". Utilisez les boutons UP/DOWN pour régler l'adresse. Assurez-vous qu'il n'y a pas de conflit avec d'autres appareils DMX.

Quelles sont les précautions de sécurité importantes ?

Ne dirigez jamais le bec vers des personnes ou des flammes. Respectez une distance d'au moins 60 cm du bec et 50 cm des matériaux inflammables. L'appareil devient très chaud (200°C) ; laissez-le refroidir avant manipulation. Débranchez avant de remplir le réservoir ou de nettoyer.

Comment remplacer la pile du transmetteur sans fil ?

Ouvrez le couvercle du transmetteur, retirez la pile vide et insérez une nouvelle pile DC 12V en respectant la polarité. Replacez le couvercle.

Quelle est la capacité du réservoir et comment le remplir ?

Le réservoir a une capacité de 6 litres. Dévissez le couvercle, versez le liquide à fumée, puis refermez hermétiquement. Surveillez le niveau pendant l'utilisation.

Que faire en cas de débordement ou de fuite ?

Arrêtez immédiatement la machine et débranchez-la. Nettoyez tout liquide renversé avec un chiffon sec. Si le liquide a pénétré à l'intérieur, laissez sécher complètement avant de réutiliser. Consultez le manuel pour plus de détails.

MODE D'EMPLOI Z1500 MK2 Antari

Antari Z 1200II, Z-1500II & Z-3000II machine à fumée

Nous vous remercions d'avoir choisi une machine à fumée ANTARI Z. Vous êtes en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une performance solide et convaincante de votre machine à fumée ANTARI Z pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Attention:

Risque de choc électrique. Débranchez l'appareil de l'alimentation électrique avant d'effectuer les opérations de remplissage de liquide, de nettoyage ou de maintenance sur la machine.

Risques d'électrocution

- Risque de décharge électrique. Démontez l'alimentation électrique de l'appareil avant de retirer la couverture.

• Protéger de l'humidité. - L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. - Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. - Débranchez l'appareil avant de remplir le réservoir. • Assurez-vous d'installer la machine à fumée toujours droite. - Eteignez l'appareil ou débranchez-le du secteur, quand il est hors d'usage. - Si de l'humidité, du liquide ou du liquide à fumée devait pénétrer à l'intérieur de l'appareil, débranchez-le immédiatement et essuyez avec un chiffon propre et sec. - À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur ANTARI ou par des spécialistes.

Danger d'incendie

• L'usage de cet appareil n'est prévu que pour les adultes. Installez-le hors de portée des enfants. Ne jamais faire marcher sans surveillance.
• Ne jamais braquer le bec de l'appareil directement sur des personnes.
• Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bec.
• Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez un espace libre de 20 cm tout autour de l'appareil.
• Ne jamais braquer le bec de la machine sur des flammes.
• Le bec de la machine devient très chaud (200° C) pendant son fonctionnement. Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux inflammables.
• Laissez refroidir la machine à fumée ANTARI avant toute manipulation.

Risques d'explosion

• Ne jamais mélanger des liquides enflammables gazeux ou huileux avec le liquide à fumée.
• Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
• Faites attention qu'il y ait toujours suffisamment de liquide à fumée dans le réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élément de chauffage.
• Toujours vider le réservoir avant d'envoyer ou transporter l'appareil.
• Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincez à grande eau.

Remarque: Veuillez suivre toutes les instructions de sécurité applicables sur le boîtier de votre machine à fumée ANTARI.

Déballage & inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contienne les articles suivants:

1. Une unité de machine de brouillard de la Z-Série II et câble secteur
2. Livre de fixation avec vis et rondelle (Z-1000II)
3. Z-8 télécommande (Z-1200II)
4. Z-20 télécommande (Z-1500II & Z-3000II)
5. Mode d'emploi

Servez-vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur ANTARI.

Installation

• Enlevez tout matériau d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourrage en plastique, surtout au bec de la machine.
• Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée.
• Remplissez le réservoir de liquide à fumée ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir.
• Connectez le câble de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située au dos de l'appareil.

Z-1200II maniement

• Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil en mode "ON". Le temps de préchauffage est terminé, dès que l'indicateur lumineux vert de la télécommande s'allume.
• Pour déclencher le jet de fumée, pressez le bouton correspondant de la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le débit désiré soit atteint.
• L'indicateur lumineux sur la télécommande s'éteint chaque fois que la machine réchauffe pour atteindre la température de fonctionnement nécessaire.
• Pour des informations complémentaires concernant le maniement de votre machine à fumée ANTARI, voir la partie intitulée "Maniement avec télécommande".

Important: Toujours surveiller le niveau de liquide dans le réservoir pendant son utilisation. L'utilisation de la machine à fumée sans liquide pourrait endommager l'unité.

Z-1200II: Votre modèle dispose d'un lyre de fixation et peut être fixé au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction des visages des personnes. Quelle que soit la méthode d'installation que vous choississez, faites attention à ce que l'angle d'inclinaison ne soit pas supérieur à 25 degrés.

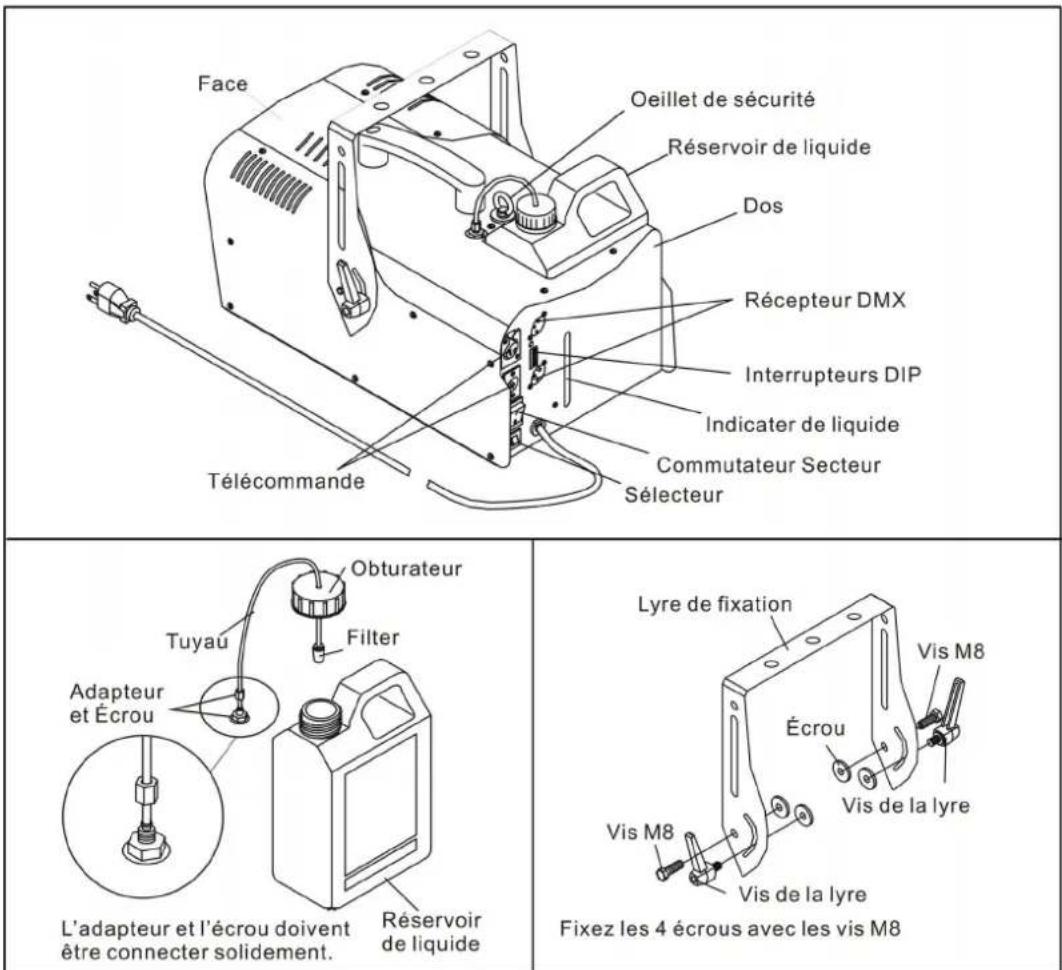

Z-1200II description

Remarque: Si vous constatez un débit trop faible, un bruit de la pompe ou un manque total de fumée, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, le fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparaît être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton de la télécommande pendant 30 secondes, vérifiez si le liquide passe par le disperseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Retournez la machine à votre revendeur ANTARI.

Z-1200II Caractéristiques Techniques

Alimentation	US model : AC100-120V, 50 / 60Hz 10.5AEU model : AC 220-240V, 50 / 60Hz 5.5A
Puissance de rendement	1200W
Temps de chauffage	env. 10 m^3/min .
Consommation de liquide	72 ml/min
Contenu du réservoir	2.5l (0.66gal)
Liquide compatible	Antari FLG Heavy Fog FluidAntari FLR Light Fog Fluid
Température ambiante	0 °C - 40 °C (32 °F-104 °F)
Volume d'émission	18,000 ft ^3 /min (510 m^3/min )
Contrôle	DMX512, manuellement, TimerSans fil (facultatif)
Caneaux DMX	1 canal
Connexion	XLR 3 pôles (DMX)

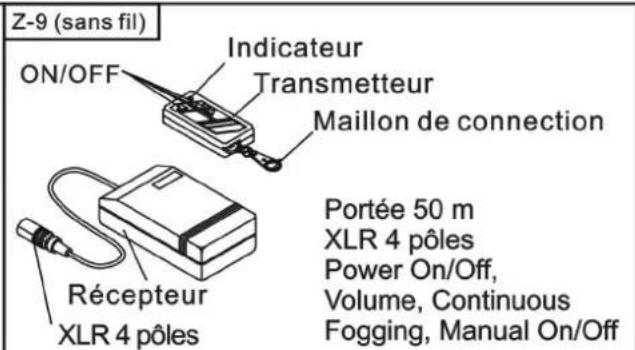

Accessoires	Z-9 Télécommande sans fil
Dimensions	L458 l243 H251 mm(L18.03 l9.57 H9.88 inch)
Poids	10.9 kg (24.03 lbs)

Maniement avec télécommande

La Z-8 est une télécommande multifonctionnelle qui contrôle le modèle Z-1200II d'Antari par un câble de 25 pieds ayant une fiche à 4 pôles.

. Le bouton intervalle ajuste le temps entre les décharges, quand la fonction de timer est engagée. La bande est de 10 secondes \~ 250 secondes. Le second bouton avec l'inscription volume, contrôle le volume de la fumée produite. La bande est de 0% \~ 100% de débit maximal. Le bouton jaune TIMER contrôle la fonction timer. Pressez le bouton pour l'activer. En cas d'activation, le témoin lumineux jaune s'allumera. L'ajustement du bouton interval déterminera le temps entre les débits de fumée (10 \~ 250 secondes). La durée du débit est ajustée à 15 secondes. Le volume peut être ajusté en utilisant le bouton volume pour contrôler la quantité de fumée produit. Le bouton rouge CONTINOUS cause que l'appareil ait une production constante de fumée. Pour activer cette fonction, pressez le bouton rouge. Le bouton volume peut être utilisé pour régler le volume du courant constant de fumée produit. Le bouton MANUAL vert produira un débit continuel à volume maximal, pendent que le bouton est pressé. Si relâché, la fonction manual s'arrête et l'appareil retourne vers l'ajustement avant; timer, continuel ou stationnaire.

Remarque: la fonction Continuelle dominera la fonction Timer. Pour cette raison, si les deux boutons ont été pressés, le Fazer produira de la fumée de manière continue. La fonction manual dominera toutes les fonctions. Si pressé et tenu, le Fazer produira du débit aussi longtemps que le bouton est pressé, indépendant des ajustements de l'appareil à ce moment donné.

Z-8

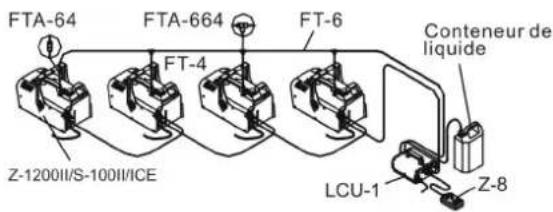

LCU-1 diagramme de connexion

Installez l'appareil sur une surface plane.

Connectez la douille Liquid Input avec le conteneur de liquide grâce au tube 6mm.

Connectez la douille Control Output avec la première machine à fumée. Connectez les machines à fumée entre eux.

Connectez la douille Liquid Output avec la première machine à fumée. Connectez les machines à fumée entre eux.

Connectez la douille Control Input avec la télécommande.

Accessoires optionnels: (FT-6)-(FT-4)-(FTA-64)-(FTA-664).

Pas 1: Connectez la machine et jusqu'à 4 machines ANTARI grâce au tube 6mm (FT-6).

Pas 2: Connectez le FT-6 avec une pièce T (FTA-664).

Pas 3: Connectez l'adaptateur (FT-4) avec FTA-664 & FTA-64.

Pas 4: Connectez la pièce L (FTA-64).

Z-1500ii, z-3000ii maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil en mode "ON". Le temps de préchauffage est terminé, dès que l'indicateur lumineux vert de la télécommande s'allume. Pour déclencher le jet de fumée, pressez le bouton correspondant de la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le débit désiré soit atteint. L'indicateur lumineux sur la télécommande s'éteint chaque fois que la machine rechauffe pour atteindre la température de fonctionnement nécessaire. Pour des informations complémentaires concernant le maniement de votre machine à fumée ANTARI, voir la partie intitulée "Maniement avec télécommande".

Important: Surveillez toujours le niveau de liquide à fumée dans le réservoir pendant les jets de fumée. Un emploi sans liquide à fumée peut endommager la machine.

Remarque: Si vous constatez un débit trop faible, un bruit de la pompe ou un manque total de fumée, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, le fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparaît être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton de la télécommande pendant 30 secondes, vérifiez si le liquide passe par le disperseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Retournez la machine à votre revendeur ANTARI.

Z-1500II & Z-3000II Caractéristiques Techniques

	Z-1500II	Z-3000II
Alimentation	US model : AC100-120V, 50/60Hz 10.5AEU model : AC 220-240V, 50/60Hz 6.3A	EU model : AC 220-240V, 50/60Hz 11A
Puissance de rendement	1450W	2500W
Temps de chauffage	env. 10 m^3/min .	env. 12 m^3/min .
Consommation de liquide	110 ml/min	200 ml/min
Contenu du réservoir	6l (1.59gal)	6l (1.59gal)
Liquide compatible	Antari FLG Heavy Fog FluidAntari FLR Light Fog Fluid	Antari FLG Heavy Fog FluidAntari FLR Light Fog Fluid
Température ambiante	0°C - 40 °C (32 °F-104 °F)	0°C - 40 °C (32 °F-104 °F)
Volume d'émission	20,000 ft ^3 /min (566 m^3 /min)	40,000 ft ^3 /min (1133 m^3 /min)
Contrôle	DMX512, manuellement, TimerSans fil (facultatif)	DMX512, manuellement, TimerSans fil (facultatif)
Caneaux DMX	1 canal	1 canal
Connexion	XLR 3 pôles et 5pôles (DMX)	XLR 3 pôles et 5pôles (DMX)
Accessoires	Z-30 Pro Télécommande sans fil	Z-30 Pro Télécommande sans fil
Dimensions	L688 I285 H257 mm(L27.09 I11.22 H10.12 inch)	L735 I310 H269 mm(L28.94 I12.20 H10.59 inch)
Poids	14 kg (30.86 lbs)	19.9 kg (43.87 lbs)

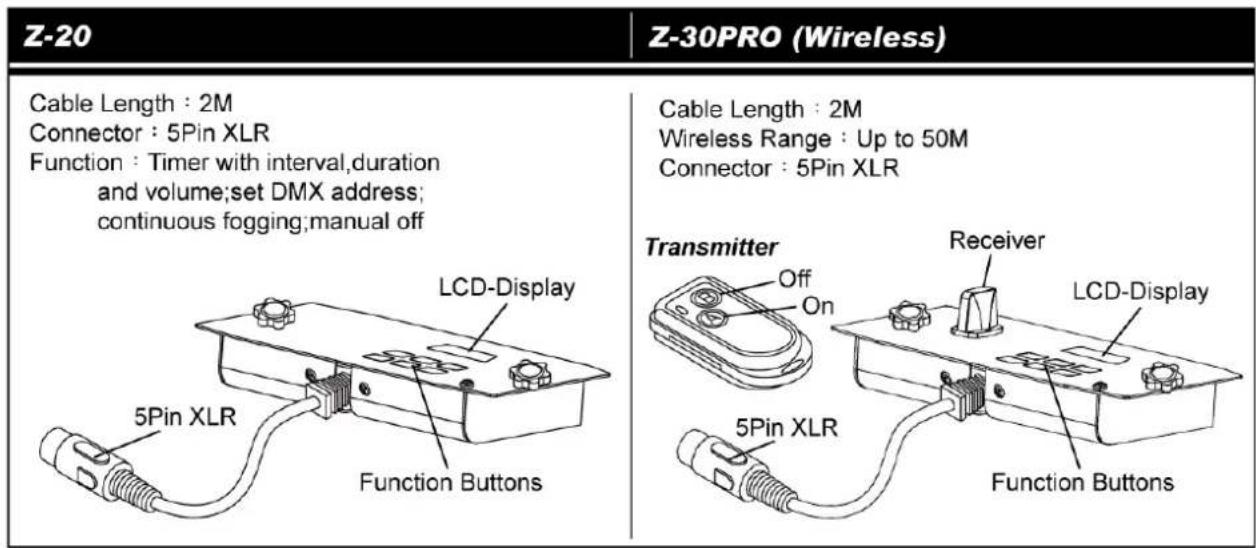

Z-20 maniement avec télécommande

Z-20: La télécommande multifunction Z-20 est reliée à un cordon de 2 m, et est composée de 5 broches XLR, et peut être connectée aux différents modèles de machines à fumée Z-1500II et Z-3000II. Son interface permet à l'opérateur d'adapter des fonctions aux besoins du client de machine de brouillard en ajustant la durée, l'intervalle et le volume de ternissement. Son affichage à cristaux liquides montre les paramètres d'emploi courants, qui sont automatiquement stockés dans la mémoire non-volatile, permettant à la machine d'être mise hors tension sans arrangements perdants de fonction.

Après de mettre en service, l'écran LCD indique brièvement »Antari Z-20« et la machine commence à réchauffer et l'écran LCD indique »Warming Up«. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée. Enregistrez vos réglages à l'aide du panneau de contrôle. Quand le temps de préchauffage est terminé, l'émission de fumée est possible. L'écran LCD indique »Ready to Fog«.

-Configuration du bouton

Réglage de l'intervalle pour le fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à ce que l'écran indique »Interval Set« [réglage de l'intervalle]. Utilisez les boutons UP et DOWN pour ajuster les intervalles entre les dégagements individuels de fumée pour le fonctionnement timer (plage de réglage : 1 à 200 secondes).

Réglage de la durée pour fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à ce que l'écran indique »Duration Set« [réglage de la durée]. Utilisez les boutons UP et DOWN pour ajuster la durée de chaque dégagement de fumée entre 1 à 200 secondes.

Réglage de la volume de fumée pour le fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à ce que l'écran indique »Timer Out« [réglage du volume de fumée]. Utilisez les boutons UP et DOWN pour ajuster le volume de fumée pour le fonctionnement timer entre 1 % à 100 %.

Réglage de la volume de fumée pour le fonctionnement continu

1. Appuyez sur le bouton FUNCTION jusqu'à ce que l'écran indique »Volume Out« [réglage du volume de fumée]. Utilisez les boutons UP et DOWN pour ajuster le volume de fumée pour le fonctionnement continu entre 1 % et 100 %.
2. Pour choisir fumée continue pour le fonctionnement continu, choisissez »NON STOP BURST« sous une valeur de 1 % ou au-dessus d'une valeur de 100 %.

Remarque : Quand vous ajustez le volume de fumée à plus de 30 %, la machine interrompt le dégagement de fumée temps à temps pour réchauffer. Quand vous ajustez »NON STOP BURST«, la machine à fumée ajuste le dégagement de fumée et la température d'élément de chauffe automatiquement et n'interrompt pas le dégagement de fumée.

Réglage de l'adresse DMX512

Appuyez sur le bouton FUNCTION jusqu'à ce que l'écran indique »DMX 512 Add« [Réglage de l'adresse DMX512]. Utilisez les boutons UP et DOWN pour régler l'adresse DMX de l'appareil. Veuillez vous référer au chapitre sur la configuration DMX512.

Fonctionnement continu

Pour activer le mode continu, appuyez sur le bouton VOLUME. En mode continu, l'appareil dégage tout le temps de la fumée. L'écran indique »Volume« et la valeur ajustée ou Nonstop Burst [fumée continu] au menu "Volume Out" [réglage du volume de fumée]. Pour désactiver le débit de fumée, appuyez sur le bouton VOLUME autre fois.

Remarque : Quand vous ajustez le volume de fumée à plus de 30 %, la machine interrompt le dégagement de fumée temps à temps pour réchauffer. Quand vous ajustez »NON STOP BURST«, la machine à fumée ajuste le dégagement de fumée et la température d'élément de chauffe automatiquement et n'interrompt pas le dégagement de fumée.

Fonctionnement manuel

Pour dégager immédiatement manuellement la fumée avec quantité maximale, appuyez et maintenez le bouton MANUAL. L'écran indique »Manual 100 %«. En lâchant le bouton, le dégagement de fumée est arrêté. Le fonctionnement manuel est prioritaire sur le mode continu et le mode timer. Lorsqu'un des modes de maniement est activé, la machine à fumée dégage tout le temps de la fumée avec volume de débit maximal quand vous presser le bouton MANUAL.

Fonctionnement timer

En mode timer, l'appareil dégage automatiquement de la fumée. Les intervalles, la durée et le volume de fumée dépendent des paramètres individuels du menu. Pour activer le mode timer, appuyez sur le bouton TIMER. L'écran indique alors l'intervalle ajusté et l'appareil compte les secondes à partir de 0. Pour désactiver le mode timer, appuyez sur le bouton TIMER une autre fois.

Z-30PRO: Le contrôleur sans fil Z-30PRO compose d'un transmetteur avec deux boutons pour activer le débit de fumée et un récepteur fixé sur chaque modèle de Z-30PRO

Transmetteur:

Avec le transmetteur, il est possible de débiter de fumée dans un rayon d'action de 50 mètres. Le transmetteur est compatible avec chaque récepteur de Z-30PRO et peut contrôler des machines illimitées en même temps.

Pour dégager la fumée, appuyez sur le bouton "A". Le volume de fumée dépend de l'ajustement sous l'entrée de menu »Volume Out« [réglage du volume de fumée]. L'écran indique »Volume« et la valeur ajustée ou Nonstop Burst quand fumée continue est ajusté. Comme contrôle additionnel, la LED bleue est allumée. Pour désactiver le débit de fumée, appuyez sur le bouton "B".

* Récepteur :

Le récepteur est testé et fixé sur chaque modèle de Z-30PRO. S'il vous plaît ne pas essayer de le détacher. Le récepteur réagit à jusqu'à 5 transmetteurs différents enregistrés avec la machine. Le transmetteur inclus est enregistré avec la machine avant la livraison. Il est possible de l'utiliser directement sans réglage initial.

-Enregistrer transmetteurs

Pour le fonctionnement de la machine avec un transmetteur différent comme livré, ou avec jusqu'à 5 transmetteurs différents, chaque transmetteur doit êtreregistré premièrement. Veuillez mettre la machine en service. Quand l'écran indique »Wireless Setup« [réglage sans fil], pressez le bouton "A" 1 seconde sur chaque transmetteur. Les transmetteurs avant sont éteint de la mémoire du récepteur. L'ajustement doit être fini dedans 15 secondes après de mettre la machine en service. En ce cas, la machine va quitter le mode d'ajuster le transmetteur automatiquement. L'écran indique "Wireless Setup OK" [réglage sans fil OK]. L'écran indique "Wireless Setup OK" [réglage sans fil OK]. Maintenant, il n'est plus possible d'ajouter plus de transmetteurs.

Quand vous ne registrez pas d'un transmetteur quand la machine est mise en service, la mémoire du récepteur contient l'opération avant.

Ajuster exemple 1 :

Veuillez mettre la machine en service pourregistrer un ou plusieurs des transmetteurs. Quand l'écran indique »Wireless Setup«, pressez le bouton "A" 1 seconde sur chaque transmetteur entre 15 secondes pour commencer la transmission du signal.

Ajuster exemple 2 :

Pour utiliser un transmetteur pour contrôler deux ou plus de machines, veuillez mettre les machines en service respectivement. Quand l'écran indique »Wireless Setup«, pressez le bouton "A" 1 seconde sur le transmetteur entre 15 secondes pour commencer la transmission du signal.

Changer la pile du transmetteur

Quand le rayon d'action du transmetteur cesse, la pile est probablement vide et doit être remplacée. Veuillez ouvrir le couvercle et retirer la pile vide. Insérez une pile neuve DC 12V comme indiqué dans le compartiment de pile et replacez le couvercle.

Mettant la fonction sans fil en/hors marche

Appuyez sur le bouton FUNCTION jusqu'à ce que l'écran indique »Wireless On« [sans fil en marche]. Utilisez les boutons UP et DOWN pour désactiver la fonction sans fil (indication »Wireless Off«) et pour réactiver la fonction (indication »Wireless On«).

Remarque : l'écran indique »W« pour transmetteur sans fil quand cette fonction est activée.

Remarques de fonctionnement

• Toutes les machines à fumée dégagent une condensation autour de leur bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil.
• Pendant son fonctionnement ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée.
• Après une utilisation continue, toute machine à fumée a besoin de pauses de fonctionnement pour garder une température correcte. Pendant ce temps-là, aucune fumée ne peut être produite et la DEL verte "READY" sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'emploi.

Nettoyage et maintenance

Nettoyer la machine régulièrement pour éviter des frais de réparation et parties de rechange.

Après une utilisation continue de 2,000 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage avec de l'eau distillée. Pratiquez le nettoyage de la manière suivante:

1. Insérez l'eau distillée dans le réservoir propre et insérez le tuyau de liquide dans le réservoir.
2. Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vide.
3. Nettoyez le boîtier de la machine seulement avec un chiffon sec.

Nettoyer l'appareil après l'avoir stocké. L'appareil est à stocker au sec. Mettez la machine en service chaque mois.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

5 Pin XLR

Contact Fonction
1	Masse
2	Signal-
3	Signal+

Réglages DMX pour des machines à fumée avec contrôle DMX

$$ 0 - 5 = \text{Arrêt} $$

$$ 6 - 249 = \text{Réglage du débit de fumée (5\% - 95\%)} $$

$$ 250 - 255 = \text{Débit de fumée maximal (100\%)} $$

Les machines à fumée Z-1200II, Z-1500II et Z-300II possèdent un contrôle DMX. Tous les trois modèles peuvent être réglés par un canal DMX en ce qui concerne le débit de fumée. Chaque canal varie entre les valeurs DMX 0 à 255. Des fonctions Timer comme la durée de fumée et intervalle peuvent être programmées par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 5 du canal de contrôle A, la machine est en arrêt.

Le débit de fumée est réglé entre les valeurs 6 à 249. Dans ce contexte, la valeur 6 concerne le débit de fumée minimal et 249 concerne le débit de fumée maximal. Le débit de fumée augmente avec une valeur DMX accroissante.

Entre les valeurs 250 et 255, la machine fonctionne avec un débit de fumée maximal.

S'il vous plaît faites attention que si la machine était codée sur l'adresse initiale DMX 124 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.

En général, les machines à fumée d'Antari contrôlées par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250°C
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 25% de débit de fumée (ce qui correspond à une valeur DMX entre 75).

Codage de l'appareil (Z-1200II)

Chaque appareil occupe 1 canal de contrôle. Pour que les signaux de commande s'adressent correctement à chaque appareil, les appareils doivent être codés. Le codage doit être effectué séparément pour chaque appareil : régler les minirupteurs selon le relevé ci-contre.

L'adresse initiale est le premier canal à partir duquel l'appareil répond au contrôleur DMX.

Assurez-vous qu'il n'y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX. Lorsque deux ou plus appareils sont codés à la même adresse initiale, ils fonctionneront synchronement.

Occupation des interrupteurs DIP:

Ajuster l'adresse initiale DMX:	Interrupteur DIP no.		1	2	3	4	5	6	7	8	9
Nombre de l'appareil & canaux	Adresse initiale DMX		1	2	4	8	16	32	64	128	256
Appareil 1 - canal 1		On	▲
		Off		▽	▽	▽	▽	▽	▽	▽	▽
Appareil 2 - canal 2		On		▲
		Off	▽		▽	▽	▽	▽	▽	▽	▽
Appareil 3 - canal 3		On	▲	▲
		Off			▽	▽	▽	▽	▽	▽	▽
Appareil 4 - canal 4		On			▲
		Off	▽	▽		▽	▽	▽	▽	▽	▽
Appareil 5 - canal 5		On	▲		▲
		Off		▽		▽	▽	▽	▽	▽	▽
