| Caractéristiques techniques | Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A++ |
|---|---|
| Dimensions | Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm |
| Programmes de lavage | 6 programmes, incluant éco, rapide, intensif, délicat, prélavage |
| Consommation d'eau | 9 litres par cycle |
| Consommation d'énergie | 0.92 kWh par cycle |
| Niveau sonore | 44 dB |
| Utilisation | Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures |
| Maintenance | Filtres lavables, entretien régulier recommandé tous les 3 mois |
| Sécurité | Système de sécurité anti-débordement, verrouillage enfant |
| Informations générales | Poids : 50 kg, garantie de 2 ans, couleur : inox |
FOIRE AUX QUESTIONS - WMW14M2SI WINIA
Questions des utilisateurs sur WMW14M2SI WINIA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice WMW14M2SI - WINIA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WMW14M2SI de la marque WINIA.
MODE D'EMPLOI WMW14M2SI WINIA

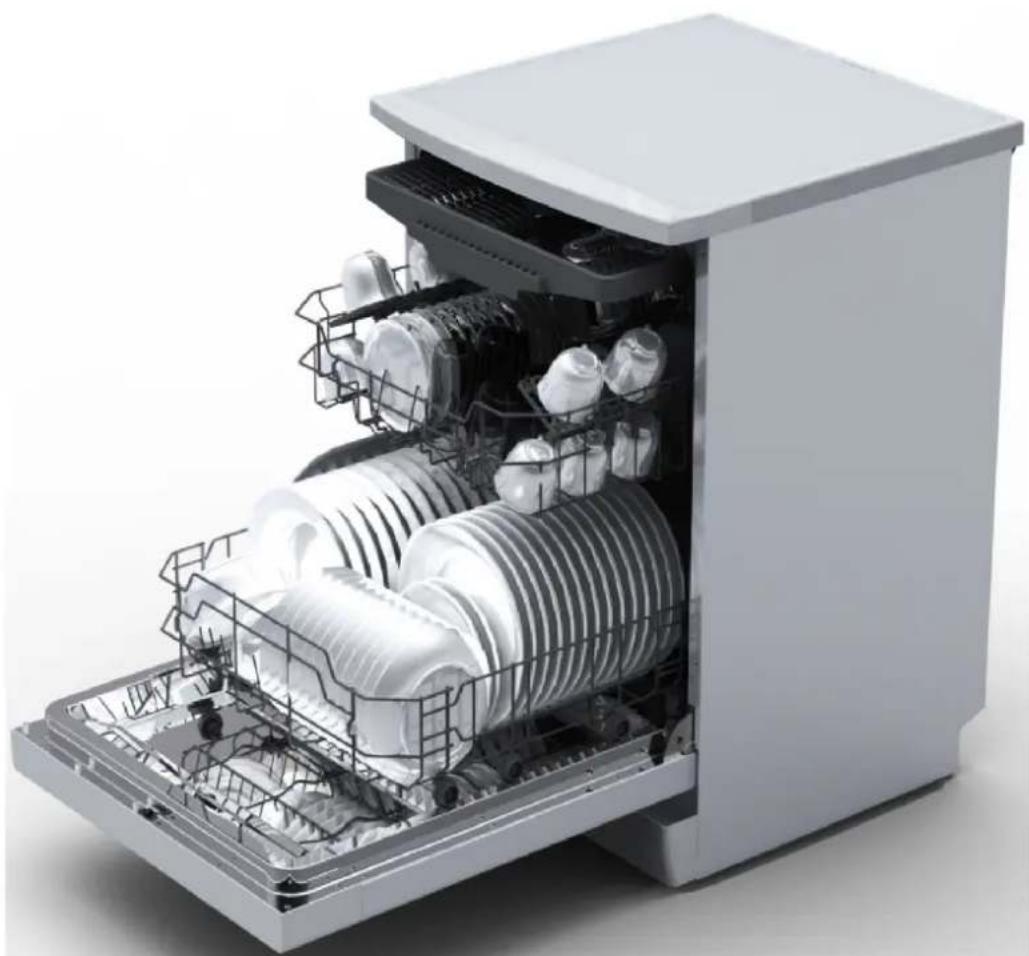

Manuel d'instructions Lave-vaisselle 14 couverts
WMW-14M2SIDTAvant de faire appel à un technicien Lisez ce guide d'utilisation ATTENTION : Cher client, Veillez à lire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle an de garantir une bonne utilisation et un bon entretien du produit. Conservez ce guide d'utilisation an de pouvoir vous y référer ultérieurement. Transférez-le à tout propriétaire ultérieur de l'appareil. Ce guide d'installation et d'utilisation présente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.

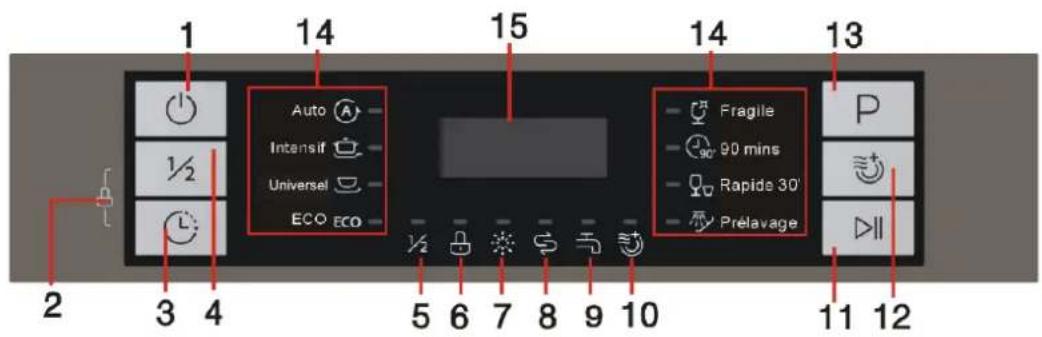

Bandeau de commandes ................................................... 5 Fonctionnalités du lave-vaisselle ....................................... 5
4) Avant la première utilisation ................................................ 6
- A Adoucisseur d'eau p. 6
- B Ajout du sel dans l'adoucisseur p. 7
- C Remplissage du compartiment à produit de rinçage p. 7
- D Fonction du détergent p. 8
5) Préparation et chargement de la vaisselle ........................ 11
- Recommandations avant ou après le chargement du panier de vaisselle p. 11

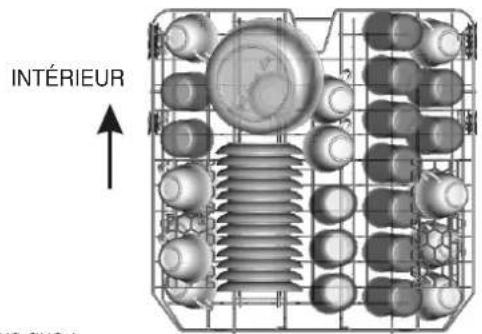

- Remplissage du panier du haut p. 12

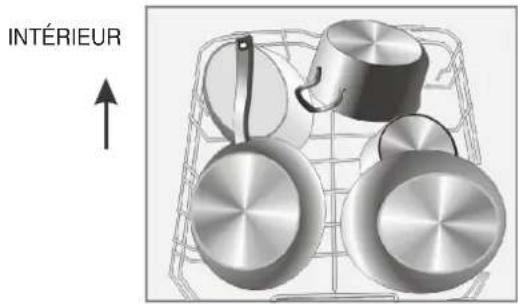

- Remplissage du panier du bas p. 12
- Remplissage du panier à couverts p. 12
Avant de faire appel à un technicien ............................... 20 Codes d'erreur ................................................................. 21 Informations techniques ................................................... 22 Procédure de remplissage des paniers Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants. Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide d'un technicien professionnel. En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modications au produit sans préavis. Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.1
ATTENTION ! Lorsque vous utilisez votre lavevaisselle, observez les précautions indiquées ci-dessous. Cet appareil est exclusivement destiné à un usage domestique et à des applications similaires telles que : - cuisines dans des magasins, bureaux et autres environnements de travail ; - exploitations agricoles ; - hôtels, motels, chambres d’hôtes et autres environnements résidentiels ; - établissements de demi-pension. Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou encore les personnes dénuées d’expérience ou de connaissances pertinentes ne sont autorisés à utiliser l’appareil que sous la responsabilité d’une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus. Les enfants doivent être tenus sous surveillance an d'assurer qu'ils ne jouent pas avec la machine. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (EN60335-1) Les personnes (y compris les enfants) qui n'ont pas la capacité d'utiliser cette machine pour des raisons d'incapacités physiques, mentales ou sensorielles ou leur manque d'expériance ou de connaissance ne sont pas autorisées à utiliser cette machine sans surveillance ou instruction par une personne responsable de leur sécurité. (IEC60335-1) La machine est conçue pour l'usage à l'intérieur seulement. Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil. Pour nettoyer l'appareil, utilisez un chiffon souple humidié au savon doux, puis essuyez-le avec un chiffon sec. Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre. La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales. Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation. Ne modifiez pas la prise électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise adéquate par un électricien compétent.2 Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaisselle. N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées. Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer. Lorsque vous chargez de la vaisselle sale :
1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint
2) Attention : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à
couvert tête vers le bas ou en position horizontale. Vériez que l'intégralité du détergent en poudre ait été éliminé après la n du cycle de lavage. Assurez-vous que tous vos ustensiles en plastique présentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil. Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant. Utilisez uniquement des produits détergents et de rinçage recommandés pour les lave- vaisselle automatiques. Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave- vaisselle. Les enfants doivent être tenus sous surveillance an d'assurer qu'ils ne jouent pas avec la machine. Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire an d'éviter tout danger. Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation. Veillez à ne pas traquer les commandes. L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de exibles neufs. Ne réutilisez pas vos anciens exibles. La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa. Le nombre maximal de couverts pouvant être lavés est 14.3 Débarassez-vous de l'emballage de manière correcte. Le matériel d'emballage est réutilisable. Les matières plastiques sont abrégés selon la norme internationale :
PE - Polyéthylène, par exemple des connecteurs électriques
PS - Polystyrène, par exemple en rembourrage
POM - Polyoxyméthylène, par exemple des clips plastiques
PP - Polypropylène, par exemple dans l'adoucisseur
ABS - Acrylonitrile butadiène styrène – par exemple le bandeau de commande
Le matériel d'emballage pourrait être dangereux pour les enfants !
Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le câble d'alimentation et rendre le système de fermeture de la porte inutilisable.
L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé.
En procédant à la mise au rebut de l’appareil dans les règles de l’art, nous préservons l’environnement et notre sécurité, en s’assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères.
MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée. Mise au rebut ATTENTION ! ses obligations vis-à-vis de la réglementation sur les Déchets d’Equipements Electriques et Electroniques (DEEE). Les consommateurs qui souhaitent faire recycler leur ancien appareil sont invités à consulter le site internet d’EcoLogic-France (www.ecologic-france.com) pour accéder à la page d’identication des points de collecte les plus proches de chez eux. WINIA est adhérent d’EcoLogic-France et assume ainsi4
- Changer de programme
1. Un cycle en marche ne peut être modié, s'il est en marche depuis peu de temps. Autrement, il est
possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli.
2. Appuyez sur le bouton Départ/Pause. Pour annuler le programme lancé, appuyez sur le bouton
Programme pendant plus de 3 secondes.
3. Choisissez un nouveau programme.
4. Rallumez le lave-vaisselle.
- Ajouter de la vaisselle dans le lave-vaisselle
1. Appuyez sur le bouton Départ/Pause pour arrêter la machine.
3. Placez vos ustensiles dans l'appareil.
4. Refermez la porte et appuyez sur le bouton Départ/Pause.
La machine fonctionnera encore dans 10 secondes. ATTENTION! Faites attention à la vapeur chaude qui pourrait sortir de la machine lors de l'ouverture de la porte.
2. Guide de prise en main
Pour plus d'informations détaillées concernant l'utilisation de l'appareil, référez-vous à la rubrique correspondante. Allumer l'appareil Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvrez la porte. Remplir le bac à détergent Compartiment A : Pour chaque cycle de lavage. Compartiment B : Seulement pour des programmes avec prélavage. (Suivez les consignes d'utilisation !) Vérier le niveau du produit de rinçage Indicateur mécanique C. Indicateur électrique du bandeau de contrôle (si disponible). Mettre les paniers en place Pour mettre les paniers en place, référez-vous à la rubrique intitulée « Mise en place des paniers du lavevaisselle». Sélectionner un programme Refermez la porte et appuyez sur le bouton Programme jusqu'à ce que le programme s'illumine. (Référez-vous à la rubrique « Consignes d'utilisation ») Mettre le lave-vaisselle en marche Allumez l'arrivée d'eau et appuyez sur le bouton Départ/Pause. La machine fonctionnera dans 10 secondes. Éteindre l'appareil Une fois le cycle de lavage terminé, l'appareil émet une alarme qui retentit 8 fois, puis s'arrête. Appuyez sur Marche/arrêt pour éteindre l'appareil. Fermez l'arrivée d'eau, videz le lave-vaisselle Attention : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle an d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle. Commencez par vider le panier du bas.
- Si l'appareil est arrêté au cours d'un cycle de lavage
- Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau le cycle de lavage. Vérier le niveau du sel régénérant (Seulement sur les modèles avec système d’adoucisseur d’eau.) Indicateur électrique du panneau de commande (si disponible). S’il n’existe pas de voyant d’alerte pour le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l’adoucisseur par le nombre de cycle d’utilisation de votre lave- vaisselle.
Consignes d'utilisation IMPORTANT Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première utilisation. Panneau de commande Fonctions du lave-vaisselle 1. Marche/Arrêt : Activer/Désactiver la machine;2. Verrouillage Enfant : Appuyez sur deux boutons Demi-charge et Départ différé en même temps pour empêcher des changements du programme;3. Départ différé : Appuyez sur le bouton pour différer le départ;4. Demi-charge : Cette fonction vous permet d'économiser de l'eau et de l'énergie lorsque vous lancez la machine à moitié remplie. Ce bouton est utilisable seulement avec Intensif, Universel, Eco, Vaisselle fragile et 90 mins;5. Indicateur Demi-charge : Pour voir le fonctionnement du Demi-charge;6. Indicateur Verrouillage Enfant;7. Indicateur Rinçage : Cet indicateur marche lorsque le distributeur de liquide de rinçage doit être rempli;8. Indicateur Sel : Il marche lorsque le compartiment du sel doit être rempli;9. Indicateur Robinet fermé;10. Indicateur Extra-séchage : Pour voir le fonctionnement de l'extra-séchage;11. Départ/Pause : Pour démarrer ou arrêter le programme;12. Extra-séchage : Cette fonction est utilisable seulement avec Intensif, Universel, Eco, Vaisselle fragile, 90 mins. En ajoutant seulement 10 minutes en plus à votre programme sélectionné, vous bénéciez donc d'une vaisselle parfaitement sèche.13. Programme : Ce bouton est nécessaire pour choisir le programme approprié;14. Indicateur Programme : Il montre le programme sélectionné;15. Ecran d'afchage : Il montre le temps restant, le départ différé, etc.;Attention : Les fonctions Demi-charge et Extra-séchage ne peuvent pas être sélectionnées en même temps.

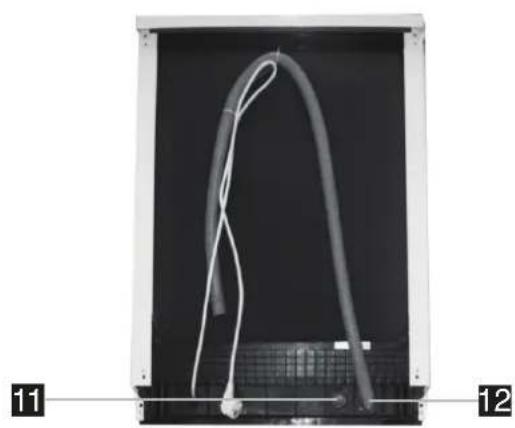

1 Bras de lavage en haut2 Range-couverts3 Panier en haut4 Conduit interne5 Panier en bas6 Compartiment à sel7 Bac à détergent8 Rabat à tasses9 Bras de lavage10 Dispositif de ltration11 Raccord tuyau d'arrivée d'eau12 Conduit de vidange Vue de Face Vue d'arrière6
4. Avant la première utilisation
Avant d'utiliser votre lave-vaisselle pour la première fois : A. Réglez l'adoucisseur d'eau B. Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau C. Remplissez le distributeur de liquide de rinçage D. Ajoutez le détergent L’adoucisseur d’eau doit être réglé manuellement à l’aide du sélecteur de dureté d’eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, qui peuvent altérer le bon fonctionnement de l'appareil. Plus il y a de minéraux, plus votre eau est dure. L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région. ADOUCISSEUR D'EAU La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles. L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartiment à sel spéciquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau. Remarque 1: 1°dH=1.25 °Clarke=1.78 °fH=0.178mmol/l °dH: Degré allemand °fH: Degré français °Clark: Degré anglais Remarque 2: Paramétrage d'usine: H3 Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région. Régler la consommation en sel Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel. Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous : A. Adoucisseur d'eau ATTENTION : Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.
1. Allumez l'appreil
2. Appuyez sur le bouton "Programme" pendant plus de 5 secondes pour régler l'adoucisseur d'eau. Réglez-le en 60
secondes, une fois qeu l'appreil est allumé.
3. Appuyez sur le bouton "Programme" pour démarrer le mode de réglage pour votre environement local. Le réglage
changera comme la séquence suivante : H1-> H2-> H3-> H4-> H5-> H6
4. Pour sortir du mode de réglage, vous pouvez soit appuyer sur le bouton "Marche/Arrêt", soit attendre 5 secondes.7
Veillez à toujours utiliser du sel spécialement conçu pour les lave-vaisselle. Le compartiment à sel est situé sous le panier du bas et est à remplir selon la procédure suivante : Attention !
Veillez à toujours utiliser du sel spéciquement conçu pour les lave-vaisselle ! Les autres types de sel non spéciquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé.
Veillez à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface. A. Après avoir retiré le panier du bas, dévissez et retirez le couvercle du compartiment à sel. B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle. C. Remplissez d'eau le compartiment à sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau ressorte du compartiment à sel. D. Une fois le compartiment rempli, revissez fermement le couvercle E. Le voyant d'alerte du sel s'arrête une fois que le compartiment a été rempli. F. Immédiatement après avoir rempli le compartiment à sel, vous devez lancer un programme de lavage (nous recommandons un programme court), an d'éviter que le système de ltration, la pompe ou toute autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie. 1. Le compartiment à sel ne doit être rempli que lorsque le voyant d'alerte du sel du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du compartiment. S’il n’y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l’adoucisseur de sel par le nombre de cycles que le lave-vaisselle à exécuter.
2. Si du sel a été déversé, lancez un programme de trempage ou un programme rapide pour l'éliminer.

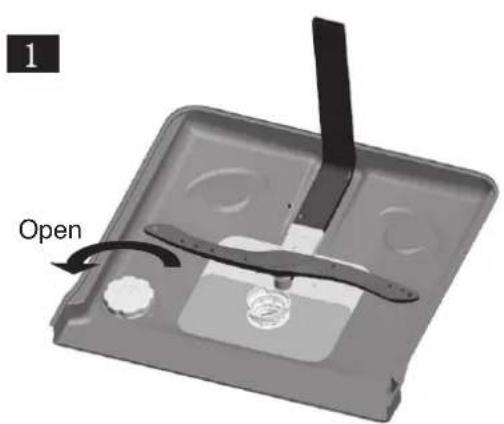

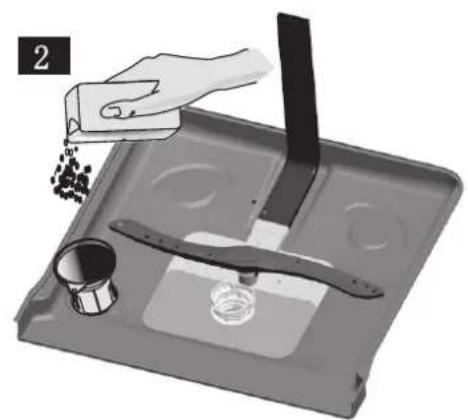

B. Ajout du sel dans l'adoucisseur Open ATTENTION:8 Le compartiment à liquide de rinçage Le liquide de rinçage est libéré lors de la phase de rinçage nal an d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de mieux s'écouler de vos plats. Votre lave-vaisselle est conçu pour fonctionner avec du produit de rinçage liquide. Pour remplir le compartiment, ouvrez le couvercle et versez le produit de rinçage dans le compartiment jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le compartiment à liquide de rinçage possède un volume d'environ 110 ml. Fonction du liquide de rinçage Le liquide de rinçage est automatiquement libéré lors de la dernière phase de rinçage pour garantir un rinçage minutieux, qui ne laisse pas de traces et qui permet un bon séchage. Attention ! Veillez à toujours utiliser du liquide de rinçage de marque spéciquement conçu pour le lave-vaisselle. Ne versez jamais d'autres substances dans le compartiment à liquide de rinçage (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre appareil. Quand remettre du produit de rinçage ? Sauf si le voyant d'alerte du produit de rinçage du panneau de commande est allumé, vous pouvez toujours estimer la quantité restante d'après la couleur de l'indicateur de niveau « C » situé près du couvercle. Lorsque le compartiment à produit de rinçage est plein, l'indicateur est complètement noir. Au l de la diminution du niveau de liquide de rinçage, la taille du point noir se réduit. Ne laissez jamais le produit de rinçage atteindre un niveau inférieur à 1/4 du compartiment. Comme le montre l'illustration ci-dessous, au fur et à mesure que le niveau du produit de rinçage diminue, la taille du point noir présent sur l'indicateur du niveau de liquide de rinçage change. Plein 3/4 1/2 1/4 - besoin de remise à niveau pour éviter la formation de traces Vide Le compartiment à produit de rinçage possède quatre ou six modes. Commencez toujours à utiliser l'appareil en mode 4. Si votre vaisselle présente des traces ou est mal séchée, augmentez la quantité de produit de rinçage libérée en retirant le couvercle du compartiment et en tournant la molette sur 5. Si votre vaisselle est toujours mal séchée ou présente des traces, augmentez à nouveau le niveau de réglage jusqu'à ce que votre vaisselle ne présente aucune trace. Le mode recommandé est le mode 4. (Paramétrage d'usine : 4) Régler le compartiment à produit de rinçage
1. Pour ouvrir le compartiment, tournez le couvercle dans le sens de la èche (gauche) et soulevez-le.
2. Faites attention à ne pas laisser déborder le produit de rinçage lorsque vous le versez dans le compartiment.
3. Remettez le couvercle en place en l'alignant sur la èche et en le tournant vers la position fermée (droite).

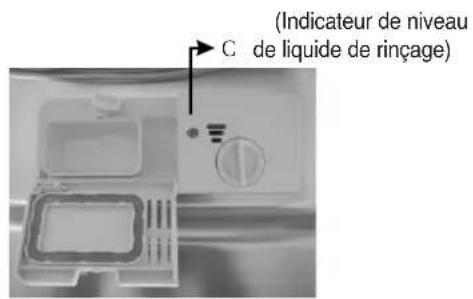

C. Remplissage du compartiment à produit de rinçage MAX
(Indicateur de niveau de liquide de rinçage) Tournez la molette (Rinçage) ATTENTION : Nettoyez tout excès de produit de rinçage déversé avec un chiffon absorbant an d'éviter la formation excessive de mousse au cours du cycle suivant. N'oubliez pas de remettre le couvercle en place avant de refermer la porte du lave-vaisselle. ATTENTION: Augmentez la dose de produit si votre vaisselle présente des traces d'eau ou de calcaire après le lavage. Réduisez la dose si votre vaisselle présente des traces blanches collantes ou si vos verres ou vos couteaux présentent une pellicule bleutée.9 Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette n. Attention ! Utilisation du détergent N'utilisez que des détergents spéciquement conçus pour les lave-vaisselle. Votre détergent doit toujours être frais et sec. Ne mettez pas de détergent en poudre dans le bac avant d'être prêt à lancer un cycle de lavage. Détergent Il existe 3 sortes de détergents.
1. Détergent au phosphate et au chlore
2. Détergent au phosphate et sans chlore
3. Détergent sans phosphate et sans chlore
Généralement, les nouveaux détergents à pulvériser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assurée. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le compartiment à sel même lorsque la dureté de votre eau est seulement à 6° dH. Si vous utilisez un détergent sans phosphate et que votre eau est dure, vous verrez régulièrement apparaître des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, sélectionnez un programme qui fonctionne à une température plus importante. Détergents concentrés Selon leur composition chimique, on peut distinguer deux types fondamentaux de détergents : les détergents alcalins conventionnels à composants caustiques les détergents concentrés peu alcalins à enzymes naturels Détergents en tablettes Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des détergents en tablettes an de garantir l'élimination complète des résidus de détergent. Le bac à détergent Le bac est à remplir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle consomme moins de détergent et de produit de rinçage que les lave-vaisselle conventionnels. Généralement, une seule cuillère à soupe de détergent suft pour un lavage ordinaire. Les ustensiles présentant plus de taches résistantes requièrent plus de détergent. Veillez à toujours mettre votre détergent dans l'appareil juste avant de le mettre en marche an d'éviter qu'il s'humidie et ne puisse pas se dissoudre correctement. D. Fonction du détergent10 Quantité de détergent requise Remplir le bac à détergent Remplissez le bac à détergent. Les repères indiquent les niveaux de dosage comme illustré ci- dessus. A Le bac à détergent principal B Le bac à détergent pour le prélavage Veuillez observer les recommandations du fabricant pour le dosage et l'entreposage qui sont indiquées sur l'emballage de votre détergent. Refermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille. Si votre vaisselle est très sale, ajoutez une dose supplémentaire de détergent de prélavage dans la cuve. Ce détergent agira lors de la phase de prélavage.
Des informations sur la quantité de détergent nécessaire pour chaque programme de lavage sont fournies en page 15.
Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

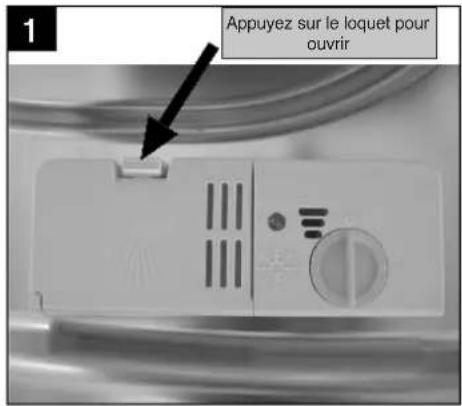

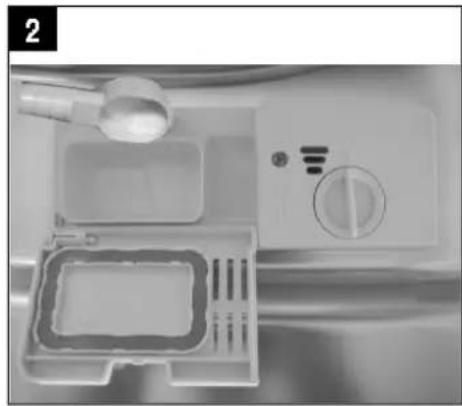

Si le couvercle est fermé, appuyez sur le bouton pour libérer le détergent. Le couvercle s'ouvrira.
Ajoutez le détergent toujours avant de lancer chaque cycle de lavage.
Utilisez seulement le détergent de marque pour la machine. ATTENTION: ATTENTION! Le détergent de lave-vaisselle est corrosif ! Gardez les enfants éloignés de ce produit. Appuyez sur le loquet pour ouvrir11
Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés ouverture vers le bas an d'éviter que l'eau ne stagne dans le contenant.
Les plats et couverts ne doivent pas être empilés les uns sur les autres ni se recouvrir.
Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
Les objets de grande taille et ceux qui sont difciles à nettoyer doivent être placés dans le panier du bas.
Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !
Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.
Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie. ATTENTION: Évitez de laver les éléments très petits au lave-vaisselle. Ceux-ci peuvent facilement tomber des paniers.
5. Préparation et chargement de la vaisselle
Essayez de privilégier l’achat d’ustensiles portant la mention « lavable au lave-vaisselle ».
Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent.
Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.
Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la n du programme an d'éviter tout risque d'endommagement. An d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider le panier du bas en premier lieu. (Pour garantir une performance optimale du lave-vaisselle, observez les prescriptions suivantes. Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.) Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poêles et casseroles. Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante. Les différents éléments à laver sont à placer comme suit dans l'appareil :
1. Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.
2. Les objets incurvés ou présentant des renfoncements doivent être positionnés de manière oblique an que l'eau puisse s'en écouler.
3. Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
4. Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras de lavage puissent tourner librement pendant le lavage. Ne conviennent pas
Couverts à anse en bois, en porcelaine ou en nacre
Objets en plastique qui ne résistent pas à la chaleur
Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures
Couverts ou plats avec colle
Éléments en étain ou en cuivre
Objets en acier pouvant rouiller
Objets en bres synthétiques Conviennent dans une mesure restreinte
Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle Recommandations Décharger votre vaisselle Recommandations pour le remplissage et le déchargement du lave-vaisselle Lavage des types de couverts/plats suivants12
Procédure de remplissage standard Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, asses, soucoupes, ssiettes, petits bols, ainsi ue les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'arrosage.Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas. Pour élever le compartiment, soulevez les deux côtés du compartiment jusqu'à ce qu'ils soient à la même hauteur. Le compartiment se bloque en place. Pour abaisser le compartiment, appuyez sur le manche, puis relâchez-le.Les couverts doivent être placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte divers compartiments, les cuillers doivent être disposées séparément dans les trous prévus à cet effet. Les ustensiles les plus longs doivent être placés à plat sur le devant du panier du haut.Rappelez-vous que : les casseroles, saladiers, etc. doivent toujours être orientés vers le bas. les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau. le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands. Nous vous recommandons de placer les objets les plus grands et ceux qui sont le plus difcile à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté des compartiments an d'éviter de bloquer la rotation du bras de lavage.Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration de droite. Remplissage du panier du haut Régler le panier du haut Remplissage du panier à couverts Remplissage du panier du bas Rabattre les pics du panier du bas
Position supérieure Position inférieure Pour garantir un nettoyage optimal, placez votre argenterie dans le panier, en faisant en sorte que : les couverts ne s'imbriquent pas les uns dans les autres. l'argenterie est placée avec le mâle tourné vers le haut. les ustensiles longs soient placés au milieu. Levier de réglage

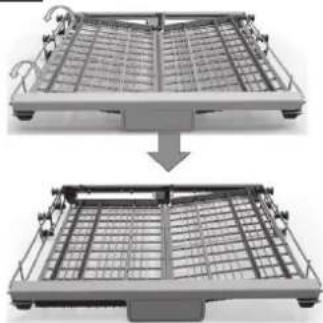

Pour faire de la place dans le panier supérieur pour les objets plus grands, soulevez le support à tasses vers le haut. Vous pouvez alors appuyer les grands verres contre celui-ci. Vous pouvez également le retirer lorsqu'il n'est pas utile. Rabattre les supports à tasses13 Lancer un cycle de lavage 1. Tirez le panier du bas, placez-y votre vaisselle et repoussez le panier dans l’appareil. Il est recommandé de remplir le panier du bas en premier lieu, avant celui du haut (cf. rubrique intitulée « Remplir le lave-vaisselle »).2. Versez le détergent (cf. rubrique intitulée « Sel, détergent et produit de rinçage »). 3. Branchez la prise. L'alimentation électrique est de 220-240 VAC /50 HZ, et la prise est de 10A 250VAC. Assurez-vous que l'arrivée d'eau est bien réglée sur le mode pression totale.4. Fermez la porte, appuyez sur le bouton Marche/arrêt, le voyant Marche/arrêt s'allume. 5. Appuyez sur les boutons Programme pour sélectionner le programme souhaité. Lorsqu'un programme est sélectionné, le voyant correspondant s'allume. Appuyez ensuite sur le bouton D marrer/pause, l'appareil démarre son cycle de lavage. Mettre l'appareil en marche Tableau des cycles de lavage Programme Informations sur la sélection du cycle Description du cycle Détergent cycle principal/ prélavage Durée (min) Énergie (Kwh) Eau (L) Produit de rinçage Auto Lavage à détection automatique, vaisselle présentant un niveau de saleté faible, normal ou important avec ou sans résidus séchés Prélavage (45°C) Lavage auto (55-65°C) Rinçage Rinçage auto (60-65°C) Séchage (1 ou 2 pièces) 85~150 0.901~1.312 11~15 Intensif Pour la vaisselle très sale et les casseroles, poêles et plats, etc. présentant un niveau de saleté normal mais des résidus séchés. Pré-lavage (50 °C) Lavage (65 °C) Rinçage Rinçage Rinçage (65 °C) (1 ou 2 pièces)
Universel Pour la vaisselle présentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles légèrement sales. Pré-lavage (45 °C) Lavage (55 °C) Rinçage Rinçage (65 °C) Séchage (1 ou 2 pièces)
ECO (*EN 60436) Ce programme normalisé, est adapté pour laver la vaisselle présentant un niveau de saleté normal et constitue le programme le plus efcient en termes de consommation d'énergie et d'eau pour ce type de vaisselle. Lavage (45 °C) Rinçage (60 °C) Séchage (1 ou 2 pièces)
Fragile Pour la vaisselle et le verre légèrement sales. Pré-lavage Lavage (50 °C) Rinçage Rinçage (65 °C)
90mins Lavage rapide pour la vaisselle normalement sale. Lavage (60 °C) Rinçage Rinçage (65 °C) (1 pièce)
Rapide 30' Lavage rapide pour la vaisselle peu sale Lavage (50 °C) Rinçage Rinçage (45 °C)
Prélavage Cette fonction permet de rincer la vaisselle avant le lavage. Prélavage 15 0.02 ATTENTION : ( ) signie que le compartiment à produit de rinçage doit être rechargé.
- EN 60436 : ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN 60436 :
Capacité : 14 couverts Panier du haut : position basse Nombre de modes de distribution du produit de rinçage : Max Po : 0,49wLa durée du mode de veille : La machine sera automatiquement éteinte, si le programme est arrêté pendant 15 minutes. ATTENTION :
4/18 г 4/18 г 4/18 г 4/18 г 22 г (1 ou 2 pièces) 4/18 г (1 ou 2 pièces) 20 г
6. Lancer un programme de lavage
é14 Si vous appuyez sur le bouton Départ/Pause pour arrêter le fonctionnement pendant le lavage, le voyant correspondant arrêtera de clignoter et la machine sonnera chaque minute. Si vous souhaitez redémarrer la machine, appuyez sur le bouton Départ/Pause, ATTENTION: ATTENTION: Remarques préalables : 1. Un cycle en marche ne peut être modié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli (cf. rubrique intitulée « Ajout du détergent »). 2. Appuyez sur Démarrer/pause pour arrêter le lavage, puis appuyez sur les boutons Programme pendant plus de 3 secondes : le programme en cours s'annule. Appuyez à nouveau sur les boutons Programme pour sélectionner le programme souhaité, puis appuyez sur Démarrer/pause. Le lave-vaisselle se met en marche au bout de 10 secondes. (cf. rubrique intitulée « Lancer un cycle de lavage » ). Lorsque le cycle de lavage est terminé, l'appareil émet une alarme qui retentit pendant 8 secondes, puis s'arrête. Éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvrez la porte du lave-vaisselle. Attention : attendez quelques minutes avant de vider le lave-vaisselle an d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle.
Éteindre le lave-vaisselle
1. Éteignez le lave-vaisselle en appuyant sur Marche/arrêt.
2. Coupez l'arrivée d'eau !
Faites preuve de prudence à l'ouverture de la porte. Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de la sortir de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage.
Vider le lave-vaisselle Il est normal que l'intérieur du lave-vaisselle soit mouillé. Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'éviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas. Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent.
1. Ouvrez légèrement la porte Appuyez sur le bouton.
2. Une fois que les bras de lavage cessent de fonctionner, ouvrez la
3. Placez vos ustensiles dans l'appareil.
4. Refermez la porte.
5. Le lave-vaisselle se met à nouveau en marche.
Changer de programme... À la n du cycle de lavage Rajouter de la vaisselle ATTENTION! Ouvrir la porte au cours d'un cycle est dangereux car la vapeur chaude qui s'échappe peut vous brûler. Si vous ouvrez la porte pendant le cycle de lavage, la machine se met en pause. Le voyant lumineux du programme arrête de clignoter et un signal sonore retentit jusqu’à la fermeture de la porte. Après la fermeture de la porte le cycle de lavage reprend après 10 secondes. Le voyant des programmes est éteint quand le cyclede lavage est terminé.15 Suivez cette procédure dans l'ordre indiqué pour retirer le système de ltration et inversez l'ordre des étapes pour le remettre en place. ATTENTION: Le ltre permet d'empêcher les restes d'aliments et les autres objets les plus gros de pénétrer dans la cuve.Les résidus peuvent bloquer le ltre, auquel cas il conviendra de les retirer. Dispositif de ltration Le ltre élimine efcacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le ltre est à nettoyer régulièrement. Ceci explique pourquoi il est recommandé de retirer les particules alimentaires les plus grosses capturées par le ltre après chaque cycle de lavage en rinçant le ltre et le récipient semicirculaires à l'eau courante. Pour retirer le dispositif de ltration, tirez la poignée du récipient vers le haut. Étape 1 : tournez le ltre dans le sens inverse des aiguilles d'une montre.Étape 2 : soulevez le dispositif de ltrationLe système de ltration consiste en un ltre primaire, un ltre plan (ltre principal) et un micro ltre (ltre n).Filtre principal 1Les aliments et d'autres particules capturés par le ltre sont pulvérisés par un jet spécial émanant du bras de lavage inférieur, puis évacués dans le tuyau d'évacuation.Filtre primaire 2Les résidus de taille plus importante, tels que les morceaux d'os ou de verre, qui pourraient bloquer l'évacuation sont capturés par le ltre primaire. Pour retirer les objets capturés par le ltre, pincez légèrement la tête du ltre et soulevez-le.Filtre n 3Ce ltre empêche les résidus et autres particules de sortir du bassin collecteur et de se redéposer sur la vaisselle lors du cycle de lavage. Système de ltration ATTENTION! Le lave-vaisselle ne doit jamais fonctionner sans les ltres. Un ltre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.
7. Nettoyage et entretien

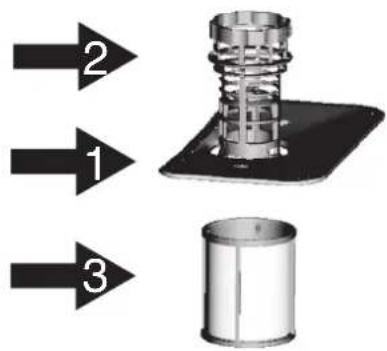

Open16 ATTENTION: Il convient de nettoyer l'ensemble du système de ltration une fois par semaine. REMARQUES : - Après chaque cycle, vériez l'absence de débris dans le ltre an d'éviter tout risque de blocage ultérieur. - Vous pouvez retirer le système de ltration en dévissant le ltre primaire. Retirez tous résidus alimentaires et nettoyez les ltres à l'eau courante. Nettoyer le ltre Pour nettoyer le ltre primaire et le ltre n, utilisez une brosse. Réassemblez les éléments de ltration (cf. page 17), puis réinsérez-les dans le lave-vaisselle en les replaçant dans l'emplacement destiné, puis en appuyant dessus. Nettoyage de la porte ATTENTION! Attention à ne pas cogner les ltres lorsque vous les nettoyez. Ceci pourrait tordre les ltres et nuire à la performance du lave-vaisselle. ATTENTION! N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques. Les agents abrasifs ainsi que certains types d'essuie-tout sont à proscrire car ils risquent d'éraer ou de laisser des traces sur la surface en acier inoxydable. Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidié. Après le nettoyage, veillez à bien le sécher. Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers. N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle. Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidié. Pour éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray. Entretien du lave-vaisselle Ouverture Préparation du lave-vaisselle pour l'hiver Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure suivante :
1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récupérer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le ltre au fond de la cuve et rincez l'eau présente dans le bassin à l'aide d'une éponge.

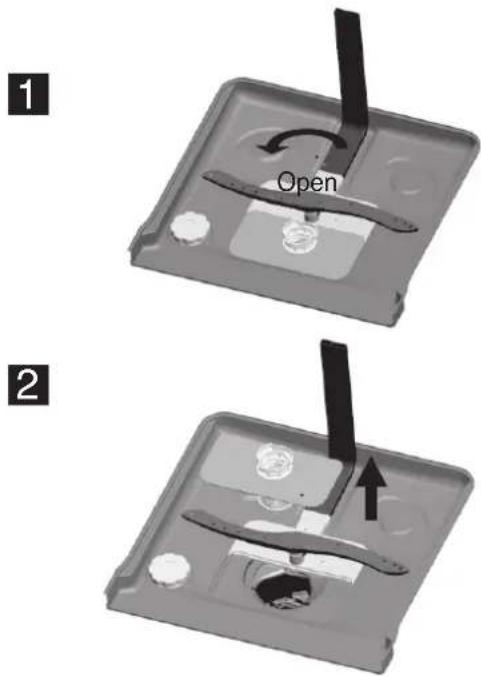

Nettoyer les bras de lavage Il est nécessaire de nettoyer les bras de lavage régulièrement an d'éviter que les particules chimiques de l'eau dure n’obstruent les jets et les roulements des bras de lavage. Pour retirer le bras de lavage supérieur, maintenez l'écrou et faites tourner le bras dans le sens des aiguilles d'une montre. Pour retirer le bras de lavage inférieur, tirez-le vers le haut. Lavez les bras dans une eau tiède et savonneuse et nettoyez les jets à l'aide d'une brosse souple. Rincez- les complètement, puis remettez-les en place. ATTENTION: Si votre lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel.17 Régler la hauteur de la machine ATTENTION! Pour votre sécurité : N'utilisez pas de rallonge ou d'adaptateur avec cet appareil. Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre. Une fois que la machine est positionnée, vous pouvez ajuster la hauteur du lave-vaisselle en tournant les pieds. Maintenir votre lave-vaisselle en bon état
Après chaque lavage Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte an que l'humidité et les odeurs puissent s'échapper.
Débranchez la prise Débranchez la prise avant toute opération de nettoyage ou de maintenance.
Nettoyage sans solvants ni produits abrasifs Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous en a un chiffon imprégné d'eau tiède savonneuse. Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidié à l'eau avec un peu de vinaigre ou un produit de nettoyage spéciquement conçu pour les lave- vaisselle.
Inutilisation pendant une durée importante Il est recommandé de lancer un cycle de lavage à vide et de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.
Déplacer l'appareil Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le positionnez sur l'arrière.
Joints L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène. L’endroit d’installation du lave-vaisselle devrait se situer à proximité aussi bien des tuyaux pour l’arrivée l’évacuation de l’eau déjà existants que du câble d’alimentation électriques. An de simplier le raccordement des tuyaux de vidange du lave-vaisselle, il est conseillé de l’installer à côté du meuble de lavabo. Positionner la machine Branchement électrique
8. Consignes d'installation
Alimentation électrique Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise an de brancher votre lave-vaisselle à une source d'alimentation adaptée. Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet appareil. Raccordement électrique Vériez les propriétés de la source d'alimentation électrique. Les propriétés relatives à la tension, la fréquence et les phases doivent correspondre à celles qui sont indiquées sur la plaque signalétique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pouvant entraîner une surchauffe et des brûlures. Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaisselle.18 Raccordement du tuyau de vidange Installez le tuyau de vidange soit comme A, soit comme B. Insérer le tuyau de vidange dans une conduite de vidange d'un diamètre minimal de 40 mm ou laisser couler dans l'évier en prenant soin d'éviter de plier. Le haut du tuyau doit être à une hauteur moins de 1000 mm.

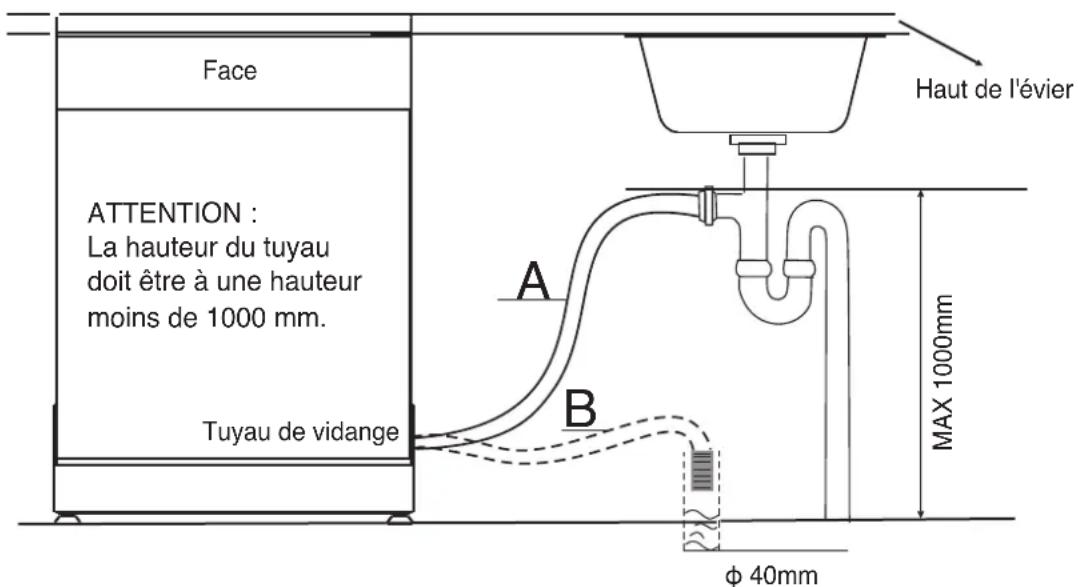

Face Haut de l'évierɸ 40mmMAX 1000mmTuyau de vidange ATTENTION : La hauteur du tuyau doit être à une hauteur moins de 1000 mm. Raccordement à l’alimentation d’eau Comment connecter l’alimentation d’eau avec sytème de sécurité aqua-stop L’appareil doit étre raccordé à la conduite d’eau en utlisant de nouveaux tuyaux de raccordement. Ne pas réutiliser d’anciens tuyaux déjà utilisés. La pression de l’eau doit être entre 0,4 Bar et 10 Bar. Si la pression du réseau est inférieur au minimum, veuillez prendre contact avec la société de distribution d’eau de votre région. 1 Tirez les tuyaux d’alimentation avec le système de sécurité complétement hors de son casier de rangement, situé à l’arrière du lave-vaisselle. 2 Raccorder le tuyau d’alimentation d’eau avec l’aqua-stop au robinet par le raccord 3/4inch (pouce). 3 Ouvrez le robinet d’eau totalement avant de mettre en marche le lave-vaisselle. A propos du tuyau d’alimentation de sécurité
Le tuyau d'alimentation de sécurité est constitué de doubles parois. Ce système de tuyau garantit un blocage de l'écoulement de l'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre le tuyau d'alimentation lui- même et le tuyau ondulé extérieur est rempli d'eau
Attention! Si votre évier est muni d’une douchette, ne pas la raccorder sur la même ligne d’alimentation de votre lave-vaisselle, le tuyau peut éclater.
Comment déconnecté l’alimentation d’eau de sécurité 1 Couper l’arrivée d’eau. 2 libérer la pression d'eau en enfonçant le bouton de relâchement de pression. Cela diminue la pression de l'eau et vous protège, ainsi que votre cuisine, de toutes éclaboussures d’eau. 3 Dévisser le tuyau d'alimentation de sécurité du robinet. Connection d’eau froide Connecter le tuyau d'arrivée d'eau froide au robinet fileté 3/4inch (pouce) et assurez-vous qu'il est bien fixé. Si les conduites d'eau sont neufs ou n’ont pas été utilisés pendant une période plus ou moins longue, laisser couler l'eau afin de s’assurer que l'eau est claire et sans impuretés. Si cette précaution n’est pas prise, il y a un risque de blocage de l'eau et par conséquent pourrait endommager l'appareil.19 Positionnement de l’appareil Placez l'appareil dans l'emplacement désiré. L'arrière devra reposer contre le mur derrière, et les côtés, le long des cabinets adjacents ou des murs. Le lave-vaisselle est équipé avec le tuyau d’arrivé d’eau et le tuyau d'évacuation qui peuvent être placés à côté droit ou gauche pour faciliter l'installation appropriée. Comment vidanger l'excédent d'eau des tuyaux Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire de vidanger l'excédent d'eau dans un saladier ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier. Sortie d'eau Raccordez le tuyau de vidange. Le tuyau d’évacuation doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni écrasé. Tuyau de rallonge Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite. Raccordement du siphon Le tuyau d'évacuation de l'eau doit être monté à une hauteur maximale de 100 cm au-dessus du sol. Le tuyau d'évacuation de l'eau doit être xé. Après installation, veillez à conserver ce guide d'utilisation car son contenu est très utile pour les utilisateurs. Attention : Il convient d'effectuer les vérications suivantes avant de mettre en route votre lave-vaisselle.
1. Le lave-vaisselle est bien à niveau et correctement installé.
2. La valve d'arrivée d'eau est ouverte.
3. Pour éviter toute fuite d'eau, vériez que la valve d'arrivée d'eau est bien raccordée au lave-vaisselle.
4. Les câbles sont solidement raccordés.
5. La machine est démarrée.
6. Le tuyau d'arrivée d'eau et celui d'évacuation doivent être raccordés.
7. Tous les matériels d'emballage et d'impression ne doivent pas rester dans la machine.
Démarrage du lave-vaisselle20 Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien. Avant de faire appel un technicien
9. Guide de d pannage
Problèmes techniques Problème Causes possibles Que faut-il faire? Le lave-vaisselle ne démarre pas Un fusible ou le disjoncteur a sauté Changez le fusible ou rétablissez le disjoncteur. D branchez tous autres appareils lectriques branch s sur le m me circuit que votre lave-vaisselle L'appareil n'est pas sous tension V riez que le lave-vaisselle est sous tension et que la porte est bien fermée. Vériez que le câble d'alimentation est bien branché à la prise secteur. La pression de l'eau est faible Vériez que l'arrivée d'eau est bien raccord e et que le robinet est ouvert. La porte du lavevaisselle n'est pas bien fermée. Assurez-vous de bien fermer la porte et le loquet. Le lave-vaisselle ne pompe pas l'eau Nɶud dans le tuyau d'évacuation Vériez l'état du tuyau d'évacuation. Filtre bouché Vériez l'état du ltre primaire (cf. rubrique intitulée «Nettoyer le ltre») Évier bouché Vériez l'état de l'évier de votre cuisine an de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien sp cialis dans la gestion des lave-vaisselle. Problèmes généraux Mousse dans la cuve Détergent non adapté Utilisez uniquement du d tergent spécial lave-vaisselle pour éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaisselle en fermant le loquet, puis sélectionnez un cycle. Le lave-vaisselle commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vériez que la mousse ait bien disparu. Renouvelez l'opération si nécessaire. Produit de rinçage renversé Nettoyez toujours immédiatement tout produit de rinçage renversé. Intérieur de la cuve taché Un détergent contenant du colorant a été utilisé Vériez que le détergent utilisé ne comporte aucun colorant. Pellicule blanche sur les surfaces internes Minéraux contenus dans une eau dure Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave- vaisselle an d' viter tout risque de formation de mousse. Taches de rouille sur les couverts Les couverts tachés ne sont pas résistants à la corrosion. Aucun programme n'a été lancé aprés l'ajout du sel pour lavevaisselle. Des traces de sel se sont mêlées au cycle de lavage. Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaisselle et sans la fonction Turbo (si elle est disponible) aprés avoir ajout du sel pour lave-vaisselle. Le couvercle de l'adoucisseur n'est pas bien fermé. Inspectez le couvercle et assurez-vous qu'il est bien fermé. Bruit Bruits de choc dans le lave- vaisselle Un des bras de lavage se heurte contre l'un des ustensiles présents dans le panier situé endessous ou au-dessus. Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage. Cliquetis dans le lave- vaisselle Des couverts ont été renversés dans le lavevaisselle. Mettez le programme en pause et réorganisez la disposition de vos couverts. Bruits de choc dans les conduits d'eau Ceci peut être dû à l'installation sur place ou aux sections des conduits. Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualié.21 Lavage non satisfaisant Problème Causes possibles Que faut-il faire? La vaisselle n'est pas propre La vaisselle n'a pas été correctement placée dans le lave-vaisselle. Cf. rubrique «Remplir les paniers du lave-vaisselle» Le programme choisi n'était pas assez puissant. Sélectionnez un programme plus intensif. Cf. «Tableau des cycles de lavage». La quantité de détergent n'était pas sufsante. Ajoutez plus de détergent ou changez de détergent. Des ustensiles bloquent la course des bras de lavage. Réorganisez la disposition de vos ustensiles an que les bras de lavage puissent tourner librement. Le dispositif de ltration situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage. Nettoyez et/ou replacez correctement le dispositif de ltration. Nettoyez les bras de lavage. Cf. «Nettoyer les bras de lavage». Verres troubles Association d'une eau douce avec trop de détergent. Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et optimiser leur propreté. Traces noires ou grises sur la vaisselle Des ustensiles en aluminium ont frotté contre votre vaisselle. Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces. Reste de détergent dans les bacs Des ustensiles bloquent les bacs à détergent. Réorganisez la disposition de votre vaisselle. Séchage non satisfaisant La vaisselle n'est pas sèche Mauvaise disposition des ustensiles Respectez les consignes de remplissage du lave-vaisselle. Quantité de produit de rinçage insufsante Augmentez la quantité de produit de rin age/remplissez le compartiment à produit de rinçage. La vaisselle a été sortie trop tôt Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que votre vaisselle soit à peine tiède au toucher pour vider votre lave-vaisselle. Videz le panier du bas en premier lieu an d'éviter que de l'eau ne s'écoule depuis la vaisselle du panier du haut dans celui du bas. Le programme choisi n'était pas adapt Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue dur e. Les couverts présentent un revêtement de mauvaise qualité L'évacuation de l'eau est plus difcile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle. En cas de dysfonctionnement, l'appareil afche des codes d'erreur pour vous avertir. Codes d'erreur Codes Signication Causes possibles E1 Délai d'arrivée d'eau plus long. Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible. E3 La température demandée n'est pas atteinte. Mauvais fonctionnement de l'élément chauffant. E4 Débordement. Un composant du lave-vaisselle fuit. ATTENTION ! En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien. Si le caisson de base déborde : Coupez l'arrivée d'eau avant d'appeler un technicien; Éliminez l'excédent d'eau avant de redémarrer le lave-vaisselle.22 Informations techniques Hauteur : 845mm Largeur : 598mm Profondeur : 628mm (avec la porte fermée) Pression d'eau : 0.04-1.0MPa Alimentation électrique : Voir l'étiquette degré Capacité : 14 couverts

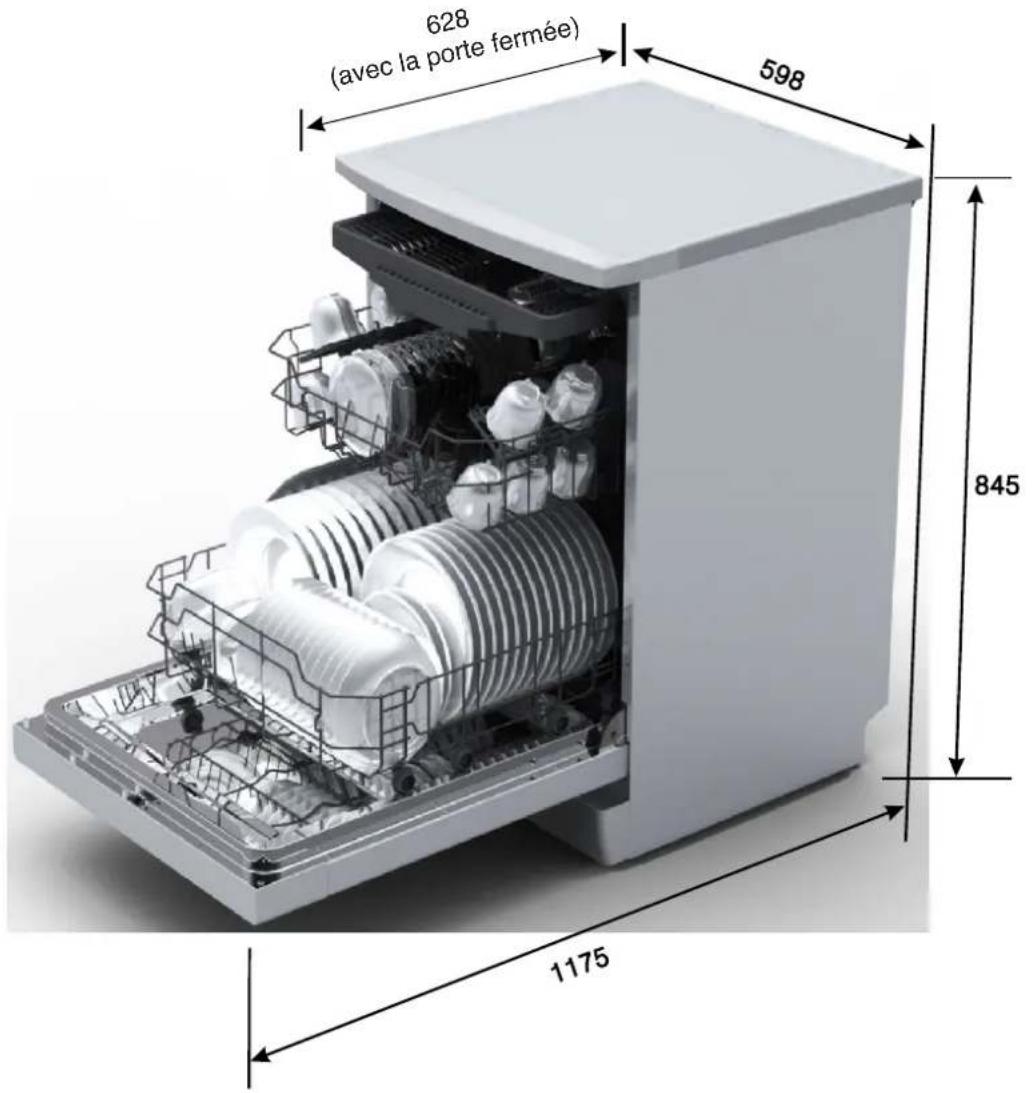

(avec la porte fermée)99

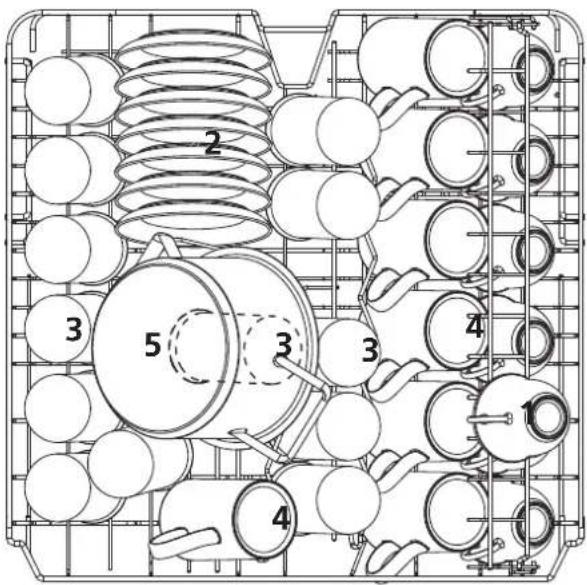

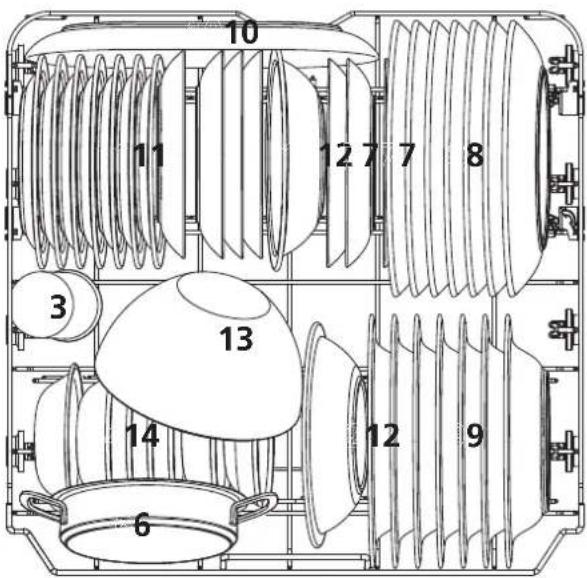

Panier du bas : Numéro Type de vaisselle 1 Tasses 2 Soucoupes 3 Verres 4 5 Grandes tasses Petite casserole
Numéro Type de vaisselle
Assiettes à dessert Assiettes plates Assiettes creuses Plat ovale Assiettes à dessert Bols en mélamine Bol en verre Bols à dessert
Informations destinées aux tests de comparabilité selon la norme EN : Capacité : 14 couverts Position du panier du haut : basse Programme : ECO Nombre de modes avec distribution du produit de rinçage : Max Réglage de l'adoucisseur : H3
Numéro Type de vaisselle
Fourchettes à service

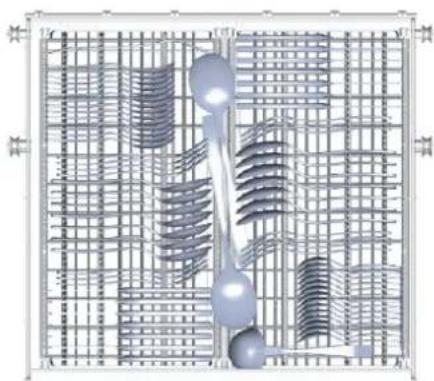

3. Tiroir à couverts :

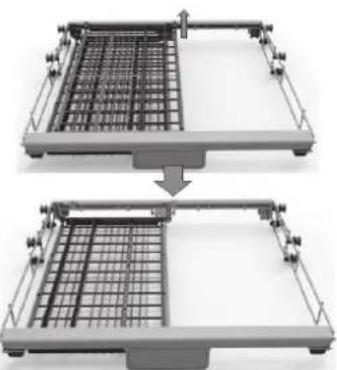

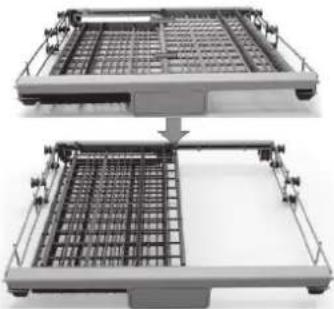

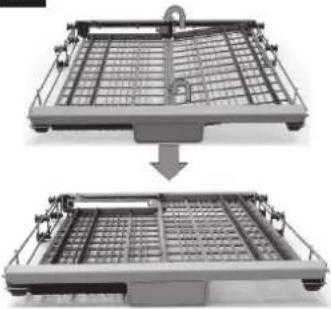

24Le panier à couverts peut être ajusté de 5 manières différentes : Mode 1 Mode 2 Mode 3 Mode 4 Mode 5 Les parties gauche et droite du panier sont inclinées. La partie gauche est plate et la partie droite est inclinée. Les deux parties sont plates. Déplacez la partie droite au-dessus de la partie gauche. Enlevez la partie droite du panier. Vous pouvez utiliser seulement la partie gauche. 25Adresse
Modèls: Paramètre EEI ( ) Indice
Durée du programme( ) (h: min) Off-mode (W) Départ différé (W) (le cas échéant) Durée minimale de la garantie offerte par le fournisseur ( ): Capacité nominale ( ) (ps)
Classe d'efficacité énergétique
Standby mode (W) Veille en réseau (W) (le cas échéant)
Lien vers le site Web du fournisseur , où se trouvent les informations figurant au point 6 de l' annexe
WINIA Paramètres généraux du produit: Paramètre Valeur Valeur Dimensions en
Profondeur Consommation d'énergie en kWh [par cycle], basée sur le programme éco avec remplissage d'eau froide. La consommation d'énergie réelle dépendra
appareil est utilisé
Consommation d'eau en litres [par cycle], basée sur
consommation réelle d'eau dépendra de la manière dont l'appareil est utilisé et
Émissions sonores acoustiques aériennes
pW) Classe d'émission de bruit acoustique aérien Information additionnelle: pour
programme éco. les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de l
article 4 du règlement (UE) 2017/1369. si la base de données produit génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données. Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d' éco-conception pour les lave-vaisselle ménagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du présent Journal officiel). Type Fiche produit() ()() (EN60436)
Indépendamment de la garantie ainsi consentie, le VENDEUR reste tenu des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du code civil. Article L 217- 4 du code de la consommation : Le VENDEUR est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l’emballage, des instructions de montage ou de l’installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L 217 - 5 du code de la consommation: Le bien est conforme au contrat :
1. S'il est propre à l’usage habituellement attendu d’un bien semblable et, le cas
échéant : s"il correspond à la description donnée par le vendeur et posséde les qualités que celui-ci a présentées à l’acheteur sous forme d’échantillon ou de modèle ; s'il présente les qualités qu’un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l’étiquetage ;
2. Ou présenter les caractéristiques définies d’un commun accord par les parties ou être
propre à tout usage spécial recherché par l’acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L 217 - 12 : L’action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. CODE CIVIL Article 1641 : Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l’usage auquel on la destine, ou qui diminuent tellement cet usage, que l’acheteur ne l’aurait pas acquise, ou n’en aurait donné qu’un moindre prix, s’il les avait connus. Article 1648 : L’action résultant des vices rédhibitoires doit être intentée par l’acquéreur dans un délai de deux ans à compter de la découverte du vice. Dans le cas prévu par l’article 1642-1, l’action doit être introduite, à peine de forclusion, dans l’année qui suit la date à laquelle le vendeur peut être déchargé des vices apparents.CONDITIONS GENERALES DE GARANTIE
GARANTIE CONTRACTUELLE GARANTIE REPARATIONS Date d'effet et durée de la garantie réparations : dates figurant sur votre facture. Objet de la garantie réparations :
1) PANNE D’ORIGINE INTERNE
Cette garantie réparations, RESERVEE AUX PARTICULIERS, couvre la réparation de votre appareil à la suite d’une PANNE D’ORIGINE INTERNE (électrique, électronique, mécanique) affectant son bon fonctionnement, selon les modalités ci-après et sous réserve des exclusions définies au chapitre VI du présent document. a) La garantie prend effet sous réserve que le produit a été fourni par WINIA Electronics France S.A.S.U. Le numéro de série justifiant l’origine. b) SONT COUVERTS : le remplacement des pièces défectueuses, la main-d’œuvre afférente, les frais de déplacement pour les appareils gros électroménager, sur une zone de 30 km autour de la station technique la plus proche. Au delà, les frais kilométriques sont facturés (au tarif en vigueur). Pour bénéficier de la garantie, les appareils portables doivent être déposés au service après-vente désigné par le magasin. c) Lorsque le coût de remise en état est supérieur à la valeur vénale de l’appareil au jour du sinistre ou que la réparation s’avère impossible, le client sera indemnisé dans la limite d’une valeur vénale déterminée en déduisant de la valeur d’achat initiale (prix payé remise déduite) 2% de vétusté par mois, à compter de la date d’enlèvement ou de la livraison.CONDITIONS GENERALES DE GARANTIE
L’application des conditions générales de la Garantie est subordonnée à la présentation du présent document et du bon de commande s’y référant à chaque intervention ou de la facture originale de vente. En aucun cas, il ne peut être raturé ou surchargé. Toute réparation devra, obligatoirement, être effectuée par les services techniques autorisés. Le numéro de série et la plaque d’identification du marquage CE ne doivent être ni enlevés, ni modifiés. Le présent contrat ne s’applique qu’aux appareils de la marque WINIA, vendus par WINIA Electronics France S.A.S.U. (le contrôle du N° de série justifiant l’origine du produit) et donnant lieu à intervention sur le territoire de France métropolitaine. La garantie ne s’applique qu’à la condition que l’appareil vendu soit utilisé à TITRE PRIVATIF (NON COLLECTIF OU PROFESSIONNEL) et conformément à l’usage pour lequel il a été conçu. Le contrat ne donne droit à aucune indemnité en espèces ou nature. La garantie n'est pas cessible. PROLONGATION DE GARANTIE : En cas de panne, au-delà de 7 jours d’immobilisation pour réparation, la garantie est automatiquement prolongée de la durée d’immobilisation de votre appareil (sur présentation des pièces justificatives).CONDITIONS GENERALES DE GARANTIE
Les appareils d’exposition, les coups, chocs, casse, chutes, éraflures, avaries occultes ou tout dommage d’ordre esthétique n’entravant pas le bon fonctionnement de l’appareil, les frais et dommages résultant d’utilisation d’énergie, d’emploi ou installation non conforme aux prescriptions du constructeur, ainsi que toutes les précautions indiquées dans le manuel utilisateur, les dommages esthétiques causés aux parties extérieures de l’appareil ne nuisant pas au bon fonctionnement du matériel tels que les rayures, les écaillures, les égratignures…, les dommages liés à des réparations réalisées par des tiers non agréés, les dommages liés à l’oxydation, la faute intentionnelle ou dolosive et la négligence manifeste de tous utilisateurs du matériel garanti, les dommages résultant d’une utilisation PROFESSIONNELLE ou COLLECTIVE, de l’utilisation des périphériques, d’accessoires ou de consommables inadaptés, les frais et dommages résultant d’une utilisation nuisible à la bonne conservation de l’appareil ou d’une faute intentionnelle ou d’une négligence ou consécutifs à un mauvais entretien, la corrosion, le contenu des appareils (denrées alimentaires, vaisselle, vêtements, batteries, divers « consommables »…), leurs accessoires (câbles, flexibles, …) et leur environnement, les dommages survenus lors de l’installation ou du montage de l’appareil garanti ou engageant la responsabilité d’un tiers, les frais de nettoyage et d’entretien,
