WMW-M1325IX47 - Lave-vaisselle WINIA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 13 couverts, classe énergétique A++
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, incluant éco, intensif, rapide, délicat, auto et prélavage
Niveau sonore	46 dB
Consommation d'eau	9,5 litres par cycle
Utilisation	Commandes électroniques avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé, détartrage selon l'eau
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie 2 ans, poids 45 kg, couleur inox

FOIRE AUX QUESTIONS - WMW-M1325IX47 WINIA

Pourquoi mon lave-vaisselle WINIA WMW-M1325IX47 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Mon lave-vaisselle ne lave pas correctement, que faire ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des débris. Assurez-vous également que le produit de lavage est suffisant et que le filtre est propre.

Pourquoi y a-t-il des résidus de savon sur ma vaisselle ?

Cela peut être dû à un excès de détergent ou à une mauvaise qualité d'eau. Essayez de réduire la quantité de détergent ou d'utiliser un adoucisseur d'eau.

Des bruits étranges se produisent pendant le fonctionnement, que faire ?

Vérifiez que la vaisselle est correctement placée et qu'aucun objet n'entrave le fonctionnement des bras gicleurs. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

Comment nettoyer le filtre de mon lave-vaisselle ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le sous l'eau courante et utilisez une brosse douce si nécessaire pour enlever les résidus.

Mon lave-vaisselle ne vidange pas l'eau, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe de vidange fonctionne correctement.

Comment réinitialiser mon lave-vaisselle WINIA WMW-M1325IX47 ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le.

Quels programmes de lavage sont disponibles sur mon lave-vaisselle ?

Le WINIA WMW-M1325IX47 propose plusieurs programmes de lavage, y compris des cycles intensifs, rapides et eco. Consultez le manuel d'utilisation pour des détails spécifiques.

Pourquoi mon lave-vaisselle dégage-t-il une odeur désagréable ?

Cela peut être causé par des résidus alimentaires dans le filtre ou les bras gicleurs. Nettoyez-les régulièrement et assurez-vous que l'appareil est bien ventilé.

MODE D'EMPLOI WMW-M1325IX47 WINIA

Manuel d'instructions Lave-vaisselle WMW-M1325IX47 13 couvertsAvant de faire appel à un technicien Lisez ce guide d'utilisation ATTENTION : Cher client,

Veillez à lire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle an de garantir une bonne utilisation et un bon entretien du produit.

Conservez ce guide d'utilisation an de pouvoir vous y référer ultérieurement.

Transférez-le à tout propriétaire ultérieur de l'appareil. Ce guide d'installation et d'utilisation présente des consignes de sécurité, d'utilisation et d'installation, des conseils de résolution des problèmes, etc.

- Bandeau de commandes ........................................ 6 - Fonctionnalité du lave-vaisselle .............................. 7

4. Avant la première utilisation ...................................... 8

• A. Adoucisseur d'eau p. 8
• B. Ajout du sel dans l'adoucisseur p. 9
• C. Remplissage du compartiment à produit de rinçage p. 10
• D. Fonction du détergent p. 11

5. Préparation et chargement du panier

• - Recommandations avant ou après le chargement du panier de vaisselle p. 13

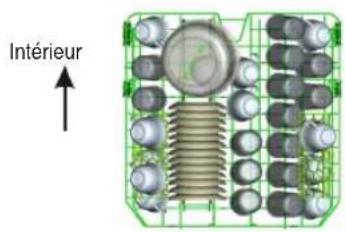

• - Remplissage du panier supérieur p. 14
• - Remplissage du panier inférieur p. 14

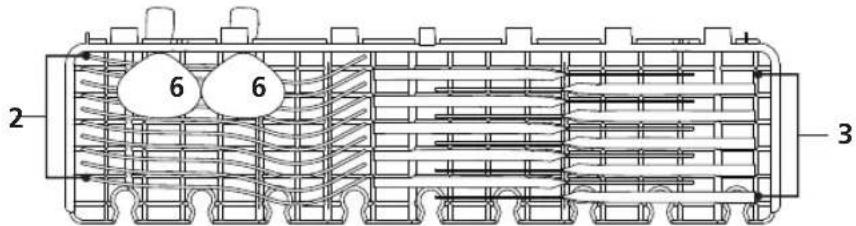

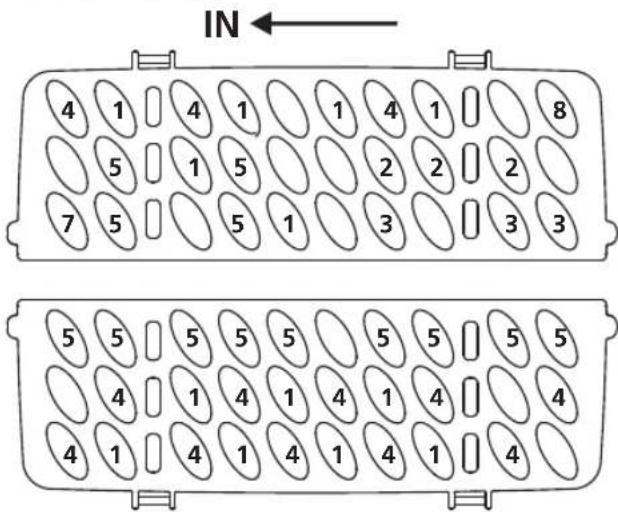

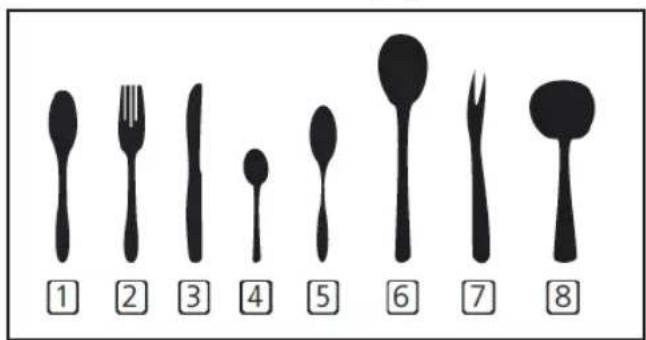

• - Remplissage du panier à couverts p. 14

- Avant de faire appel un technicien ........................ 22 - Codes d'erreur ....................................................... 23 - Informations techniques ........................................ 24 Procédure de remplissage des paniers

Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à résoudre vous-même certains problèmes les plus courants.

Si vous ne pouvez pas régler vous-même le problème, merci de demander l'aide d'un technicien professionnel.

En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modications au produit sans préavis.

Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.- 1 -

ATTENTION ! Lorsque vous utilisez votre lavevaisselle, observez les précautions indiquées ci-dessous. Cet appareil est exclusivement destiné à un usage domestique et à des applications similaires telles que : - cuisines dans des magasins, bureaux et autres environnements de travail ; - exploitations agricoles ; - hôtels, motels, chambres d’hôtes et autres environnements résidentiels ; - établissements de demi-pension. Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou encore les personnes dénuées d’expérience ou de connaissances pertinentes ne sont autorisés à utiliser l’appareil que sous la responsabilité d’une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus. Les enfants doivent être tenus sous surveillance an d'assurer qu'ils ne jouent pas avec la machine. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (EN60335-1) Les personnes (y compris les enfants) qui n'ont pas la capacité d'utiliser cette machine pour des raisons d'incapacités physiques, mentales ou sensorielles ou leur manque d'expériance ou de connaissance ne sont pas autorisées à utiliser cette machine sans surveillance ou instruction par une personne responsable de leur sécurité. (IEC60335-1) La machine est conçue pour l'usage à l'intérieur seulement. Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil. Pour nettoyer l'appareil, utilisez un chiffon souple humidié au savon doux, puis essuyez-le avec un chiffon sec. Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre. La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales. Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation. Ne modifiez pas la prise électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise adéquate par un électricien compétent.- 2 - Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaisselle. N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées. Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer. Lorsque vous chargez de la vaisselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint

2) Attention : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à

couvert tête vers le bas ou en position horizontale. Vériez que l'intégralité du détergent en poudre ait été éliminé après la n du cycle de lavage. Assurez-vous que tous vos ustensiles en plastique présentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil. Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant. Utilisez uniquement des produits détergents et de rinçage recommandés pour les lave- vaisselle automatiques. Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave- vaisselle. Les enfants doivent être tenus sous surveillance an d'assurer qu'ils ne jouent pas avec la machine. Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire an d'éviter tout danger. Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation. Veillez à ne pas traquer les commandes. L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de exibles neufs. Ne réutilisez pas vos anciens exibles. La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa. Le nombre maximal de couverts pouvant être lavés est 1 .3- 3 -

Débarassez-vous de l'emballage de manière correcte. Le matériel d'emballage est réutilisable. Les matières plastiques sont abrégés selon la norme internationale :

PE - Polyéthylène, par exemple des connecteurs électriques

PS - Polystyrène, par exemple en rembourrage

POM - Polyoxyméthylène, par exemple des clips plastiques

PP - Polypropylène, par exemple dans l'adoucisseur

ABS - Acrylonitrile butadiène styrène – par exemple le bandeau de commande

Le matériel d'emballage pourrait être dangereux pour les enfants !

Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le câble d'alimentation et rendre le système de fermeture de la porte inutilisable.

L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé.

En procédant à la mise au rebut de l’appareil dans les règles de l’art, nous préservons l’environnement et notre sécurité, en s’assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères.

MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée. Mise au rebut ATTENTION ! est adhérent d’EcoLogic-France et assume ainsi ses obligations vis-à-vis de la réglementation sur les Déchets d’Equipements Electriques et Electroniques (DEEE). Les consommateurs qui souhaitent faire recycler leur ancien appareil sont invités à consulter le site internet d’EcoLogic-France (www.ecologic-france.com) pour accéder à la page d’identication des points de collecte les plus proches de chez eux. WINIA- 4 -

• Changer de programme1. Un cycle en marche ne peut être modié, s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli.2. Appuyez sur le bouton Départ/Pause. Pour annuler le programme lancé, appuyez sur le bouton Programme pendant plus de 3 secondes.3. Choisissez un nouveau programme.4. Rallumez le lave-vaisselle.• Ajouter de la vaisselle dans le lave-vaisselle1. Appuyez sur le bouton Départ/Pause pour arrêter la machine.2. Ouvrez la porte.3. Placez vos ustensiles dans l'appareil.4. Refermez la porte et appuyez sur le bouton Départ/Pause. La machine fonctionnera encore.

2. Guide de prise en main

Pour plus d'informations détaillées concernant l'utilisation de l'appareil, référez-vous à la rubrique correspondante. Allumer l'appareil Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvrez la porte. Remplir le bac à détergentCompartiment A :Pour chaque cycle de lavage.Compartiment B :Seulement pour des programmes avec prélavage.(Suivez les consignes d'utilisation !)Vérier le niveau du produit de rinçageIndicateur mécanique C.Indicateur électrique du bandeau de contrôle (si disponible).Mettre les paniers en placePour mettre les paniers en place, référez-vous à la rubrique intitulée « Mise en place des paniers du lave-vaisselle».Sélectionner un programmeRefermez la porte et appuyez sur le bouton Programme jusqu'à ce que le programme s'allume.(Référez-vous à la rubrique « Consignes d'utilisation »)Mettre le lave-vaisselle enmarcheAllumez l'arrivée d'eau et appuyez sur le bouton Départ/Pause. La machine fonctionnera.Éteindre l'appareilUne fois le cycle de lavage terminé, l'appareil émet une alarme qui retentit 8 fois, puis s'arrête.Appuyez sur Marche/arrêt pour éteindre l'appareil.Si le lave-vaisselle reste en mode arrêt pendant 30 minutes sans qu'aucun bouton ne soit actionné, il s'éteindra automatiquement.Fermez l'arrivée d'eau,videz les paniersAvertissement : attendez quelques minutes (environ 15 minutes) avant de décharger le lave-vaisselle pour éviter de retirer les ustensiles lorsqu'ils sont encore chauds et faciles à se casser. Ceci permet également un meilleur séchage de votre vaisselle. Déchargez l'appareil à partir du panier inférieur. • Si l'appareil est arrêté au cours d'un cycle de lavage• Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau le cycle de lavage.Vérier le niveau du selrégénérant(Seulement sur les modèles avec système d’adoucisseur d’eau.)Indicateur électrique du panneau de commande (si disponible).S’il n’existe pas de voyant d’alerte pour le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l’adoucisseur par le nombre de cycle d’utilisation de votre lave-vaisselle.

ATTENTION ! Faites attention à la vapeur chaude qui pourrait sortir de la machine lors de l'ouverture de la porte.- 5 -

3. Consignes d'utilisation

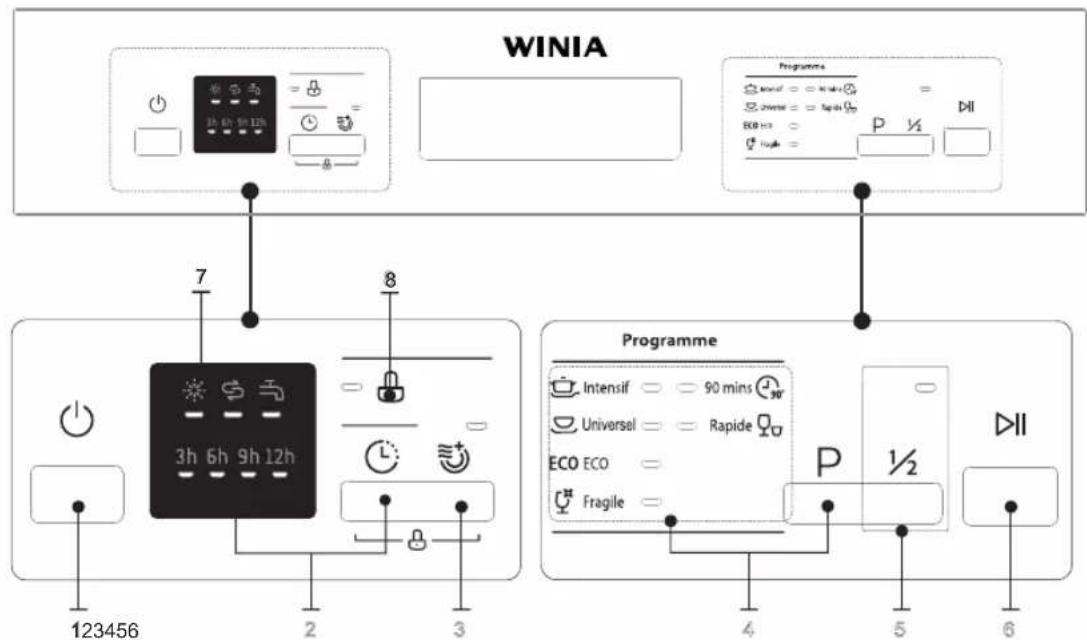

IMPORTANT Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première utilisation. Bandeau de commandes

1. Marche/Arrêt : Activer/Désactiver la machine.

2. Départ différé : Appuyez sur le bouton pour différer

le départ (3h/6h/9h/12h).

3. Extra-séchage : Appuyez sur le bouton pour

sélectionner cette fonction, puis l'indicateur s'allumera. Cette fonction ne peut pas être sélectionnée avec le programme Rapide

4. Bouton Programme : Appuyez sur le bouton pour

sélectionner un programme de lavage (Intensif, Universel, ECO, Fragile, 90 mins, Rapide).

5. Demi-charge : Cette fonction vous permet

d'économiser de l'eau et de l'énergie lorsque vous lancez la machine à moitié remplie (7 couverts). Cette fonction ne peut pas être sélectionnée avec le programme Rapide

6. Départ/Pause : Pour démarrer ou arrêter le

7. Différents indicateurs :

• Indicateur du produit de rinçage : s'allume lorsque vous devez rajouter du produit de rinçage

• Indicateur de l'ajout de sel : s'allume lorsque le compartiment à sel a besoin d'être rechargé.

• Indicateur du robinet fermé

8. Verrouillage Enfant : Appuyez sur deux boutons

Demi-charge et Départ différé en même temps pour verrouiller le programme.- 6 - Fonctionnalité du lave-vaisselle

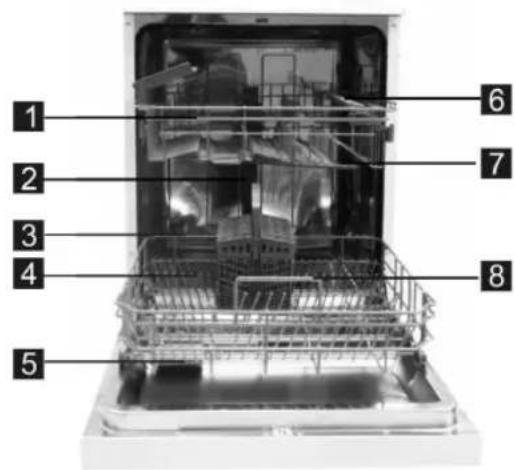

Dispositif de ltration

Valve d'arrivée d'eau

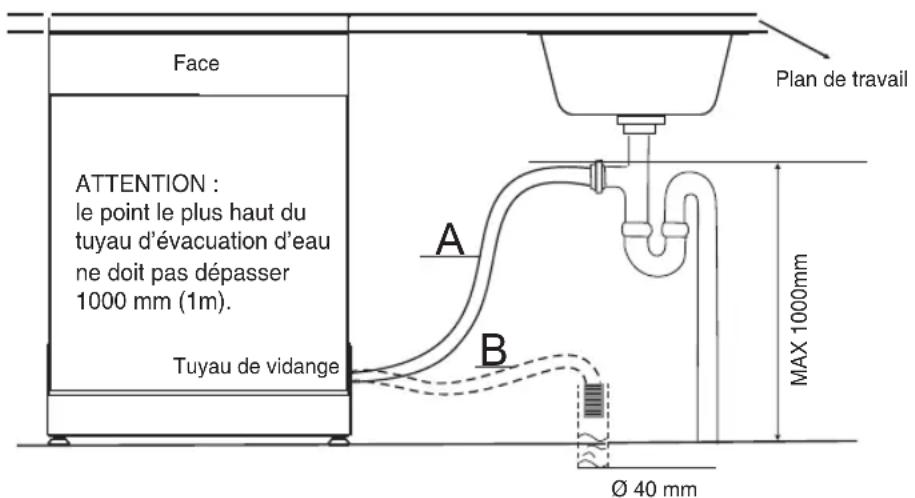

Tuyau de vidange Vue de face Vue d'arrière- 7 -

4. Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois : A. Réglez l'adoucisseur d'eau B. Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau C. Remplissez le distributeur du produit de rinçage D. Ajoutez le détergent L’adoucisseur d’eau doit être réglé manuellement à l’aide du sélecteur de la dureté de l'eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, qui peuvent altérer le bon fonctionnement de l'appareil. Plus il y a de minéraux et de sels, plus votre eau est dure. L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région. ADOUCISSEUR D'EAU La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles. L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartiment à sel spéciquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau. Nota 1: 1dH=1.25ºClarke=1.78 fH=0.178mmol/l dH: Degré allemand fH: Degré français Clarke: Degré anglais ATTENTION : 2 Paramétrage d'usine : H3 (EN 50242) Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région. Régler la consommation en sel Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel. A. Adoucisseur d'eau ATTENTION : Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Dureté de l'eau Position de sélection L'afcheur du/des programme(s) s'allume Consommation de sel (g/cycle) *dH *fH *Clarke *mmol/l 0~5 0~9 0~6 0~0.94 H1 (Rapide) 0 6–11 10–20 7–14 1.0–2.0 H2 (90min) 9 12–17 21–30 15–21 2.1–3.0 H3 (90min, Rapide) 12 18–22 31–40 22–28 3.1–4.0 H4 (Fragile) 20 23–34 41–60 29–42 4.1–6.0 H5 (Fragile, Rapide) 30 35–55 61–98 43–69 6.1–9.8 H6 (Fragile,90min) 60 Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :

1. Allumez l'appareil ;

2. Appuyez sur le bouton Départ/Pause pendant plus de 5 secondes pour régler l'adoucisseur d'eau. Réglez-

le en 60 secondes, une fois que l'appareil est allumé.

3. Appuyez sur le bouton Départ/Pause pour régler le mode adapté à votre environnement local. Le réglage

changera comme la séquence suivante : H1->H2->H3->H4->H5->H6 ;

4. Pour sortir du mode de réglage, appuyez sur le bouton Marche/arrêt.- 8 -

B. Ajout du sel dans l'adoucisseur Veillez à toujours utiliser du sel spécialement conçu pour les lave-vaisselle. Le compartiment à sel est situé sous le panier du bas et est à remplir selon la procédure suivante : Attention !

Veillez à toujours utiliser du sel spéciquement conçu pour les lave-vaisselle ! Les autres types de sel non spéciquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé.

Veillez à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface. A. Après avoir retiré le panier inférieur, dévissez et retirez le couvercle du compartiment à sel. (1) B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle. C. Remplissez d'eau le compartiment à sel. Il est normal qu'une petite quantité d'eau ressorte du compartiment à sel. (2) D. Une fois le compartiment rempli, revissez fermement le couvercle. E. Le voyant d'alerte du sel s'arrête une fois que le compartiment a été rempli. F. Immédiatement après avoir rempli le compartiment à sel, vous devez lancer un programme de lavage (nous recommandons un programme court), an d'éviter que le système de ltration, la pompe ou toute autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

1. Le compartiment à sel ne doit être rempli que lorsque le voyant d'alerte du sel du bandeau de

commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du compartiment. S’il n’y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l’adoucisseur de sel par le nombre de cycles que le lave-vaisselle a exécuté.

2. Si du sel a été déversé, lancez un programme de trempage ou un programme rapide pour l'éliminer

les résidus de sel. ATTENTION : Ouverture- 9 - C. Remplissage du compartiment à produit de rinçage Le compartiment à liquide de rinçage Le liquide de rinçage est libéré lors de la phase de rinçage nal an d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de mieux s'écouler de vos plats. Votre lave-vaisselle est conçu pour fonctionner avec du produit de rinçage liquide. Pour remplir le compartiment, ouvrez le couvercle et versez le produit de rinçage dans le compartiment jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le compartiment à liquide de rinçage possède un volume d'environ 110 ml. Fonction du liquide de rinçage Le liquide de rinçage est automatiquement libéré lors de la dernière phase de rinçage pour garantir un rinçage minutieux, qui ne laisse pas de traces et qui permet un bon séchage. Attention ! Veillez à toujours utiliser du liquide de rinçage de marque spéciquement conçu pour le lave-vaisselle. Ne versez jamais d'autres substances dans le compartiment à liquide de rinçage (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre appareil. Quand remettre du produit de rinçage ? Sauf si le voyant d'alerte du produit de rinçage du panneau de commande est allumé, vous pouvez toujours estimer la quantité restante d'après la couleur de l'indicateur de niveau « C » situé près du couvercle. Lorsque le compartiment à produit de rinçage est plein, l'indicateur est complètement noir. Au l de la diminution du niveau de liquide de rinçage, la taille du point noir se réduit. Ne laissez jamais le produit de rinçage atteindre un niveau inférieur à 1/4 du compartiment. Comme le montre l'illustration ci-dessous, au fur et à mesure que le niveau du produit de rinçage diminue, la taille du point noir présent sur l'indicateur du niveau de liquide de rinçage change. - Plein - 3/4 - 1/2 - 1/4 - besoin de remise à niveau pour éviter la formation de traces - Vide

1. Pour ouvrir le compartiment, tournez le couvercle dans le sens de la èche (gauche) et soulevez-le.

2. Faites attention à ne pas laisser déborder le produit de rinçage lorsque vous le versez dans le compartiment.

3. Remettez le couvercle en place en l'alignant sur la èche et en le tournant vers la position fermée (droite).

Nettoyez le produit de rinçage déversé avec un chiffon absorbant an d'éviter la formation excessive de mousse au cours du cycle suivant. N'oubliez pas de remettre le couvercle en place avant de refermer la porte du lave-vaisselle. ATTENTION : C (Indicateur de niveau de liquide de rinçage)- 10 - D. Fonction du détergent Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette n. Attention ! Utilisation du détergent N'utilisez que des détergents spéciquement conçus pour les lave-vaisselle. Votre détergent doit toujours être frais et sec. Ne mettez pas de détergent en poudre dans le bac avant d'être prêt à lancer un cycle de lavage. Détergent Il existe 3 sortes de détergents.

1. Détergent au phosphate et au chlore

2. Détergent au phosphate et sans chlore

3. Détergent sans phosphate et sans chlore

Généralement, les nouveaux détergents à pulvériser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assurée. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le compartiment à sel même lorsque la dureté de votre eau est seulement à 6° dH. Si vous utilisez un détergent sans phosphate et que votre eau est dure, vous verrez régulièrement apparaître des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, sélectionnez un programme qui fonctionne à une température plus importante. Détergents concentrés Selon leur composition chimique, on peut distinguer deux types fondamentaux de détergents :

les détergents alcalins conventionnels à composants caustiques

les détergents concentrés peu alcalins à enzymes naturels

étergents en tablettes Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des détergents en tablettes an de garantir l'élimination complète des résidus de détergent. Le bac à détergent Le bac est à remplir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle consomme moins de détergent et de produit de rinçage que les lave-vaisselle conventionnels. Généralement, une seule cuillère à soupe de détergent suft pour un lavage ordinaire. Les ustensiles présentant plus de taches résistantes requièrent plus de détergent. Veillez à toujours mettre votre détergent dans l'appareil juste avant de le mettre en marche an d'éviter qu'il s'humidie et ne puisse pas se dissoudre correctement. Augmentez la dose de produit si votre vaisselle présente des traces d'eau ou de calcaire après le lavage. Réduisez la dose si votre vaisselle présente des traces blanches collantes ou si vos verres ou vos couteaux présentent une pellicule bleutée. Le compartiment à produit de rinçage possède quatre ou six modes. Commencez toujours à utiliser l'appareil en mode 4. Si votre vaisselle présente des traces ou est mal séchée, augmentez la quantité de produit de rinçage libérée en retirant le couvercle du compartiment et en tournant la molette sur 5. Si votre vaisselle est toujours mal séchée ou présente des traces, augmentez à nouveau le niveau de réglage jusqu'à ce que votre vaisselle ne présente aucune trace. Le mode recommandé est le mode 4. (Paramétrage d'usine : 4) ATTENTION : Régler le compartiment à produit de rinçage Tournez la molette (Rinçage)- 11 -

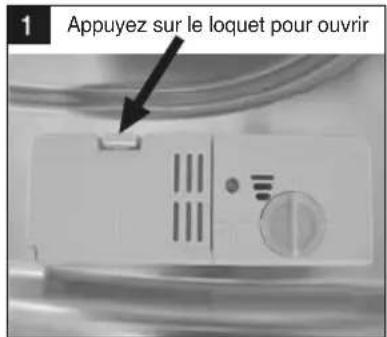

Quantité de détergent requise Remplir le bac à détergent Remplissez le bac à détergent. Les repères indiquent les niveaux de dosage comme illustré à droite. A) Le bac à détergent principal B) Le bac à détergent pour le prélavage Veuillez observer les recommandations du fabricant pour le dosage et l'entreposage qui sont indiquées sur l'emballage de votre détergent. Refermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille. Si votre vaisselle est très sale, ajoutez une dose supplémentaire de détergent de prélavage dans la cuve. Ce détergent agira lors de la phase de prélavage.

Des informations sur la quantité de détergent nécessaire pour chaque programme de lavage sont fournies à la dernière page.

Sachez qu'en fonction de la saleté et la dureté de l'eau, les réglages peuvent différer.

Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

Si le couvercle est fermé, appuyez sur le bouton pour libérer le détergent. Le couvercle s'ouvrira.

Ajoutez le détergent toujours avant de lancer chaque cycle de lavage.

Utilisez seulement le détergent de marque pour la machine. ATTENTION : ATTENTION ! Le détergent de lave-vaisselle est corrosif ! Gardez les enfants éloignés de ce produit. Appuyez sur le loquet pour ouvrir- 12 -

Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés ouverture vers le bas an d'éviter que l'eau ne stagne dans le contenant.

Les plats et couverts ne doivent pas être empilés les uns sur les autres ni se recouvrir.

Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.

Les objets de grande taille et ceux qui sont difciles à nettoyer doivent être placés dans le panier du bas.

Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.

Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !

Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.

Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie. ATTENTION : Évitez de laver les éléments très petits au lave-vaisselle. Ceux-ci peuvent facilement tomber des paniers.

Essayez de privilégier l’achat d’ustensiles portant la mention « lavable au lave-vaisselle ».

Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent.

Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.

Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la n du programme an d'éviter tout risque d'endommagement. (Pour garantir une performance optimale du lave-vaisselle, observez les prescriptions suivantes. Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.) Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poêles et casseroles. Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante. Les différents éléments à laver sont à placer comme suit dans l'appareil :

1. Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.

2. Les objets incurvés ou présentant des renfoncements doivent être positionnés de manière oblique an que l'eau puisse s'en écouler.

3. Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.

4. Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras de lavage puissent tourner librement pendant le lavage. An d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider le panier du bas en premier lieu. Ne conviennent pas

Couverts à anse en bois, en porcelaine ou en nacre

Objets en plastique qui ne résistent pas à la chaleur

Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures

Couverts ou plats avec colle

Éléments en étain ou en cuivre

Objets en acier pouvant rouiller

Objets en bres synthétiques Conviennent dans une mesure restreinte

Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages

Les éléments en argent et en aluminium ont tendance à se décolorer au lavage

Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle Recommandations Recommandations pour le remplissage et le déchargement du lave-vaisselle Décharger votre vaisselle Lavage des types de couverts/plats suivants

5. Préparation et chargement du panier- 13 -

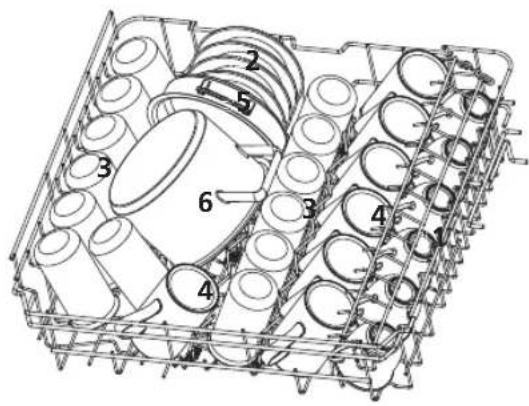

Procédure de remplissage standard Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, asses, soucoupes, assiettes, petits bols, ainsi que les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'aspersion. Les couverts doivent être placés dans le panier à couverts aux positions appropriées. Veillez également à les séparer les uns des autres. Assurez-vous qu’ils ne partagent pas la même case car cela pourrait entraîner une baisse de performance. An de créer davantage de place dans le panier supérieur / inférieur pour la vaisselle volumineuse, vous avez la possibilité de régler la hauteur du panier supérieur sur deux positions. Pour modier la hauteur du panier, placez ses roues sur les hauteurs de rail différentes. Nous vous recommandons de placer les objets les plus grands et ceux qui sont le plus difcile à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté des compartiments an d'éviter de bloquer la rotation du bras de lavage. Pour permettre un meilleur empilage des casseroles et poêles, les tiges peuvent être rabattus comme la photo à droite. Rappelez-vous que :

les casseroles, saladiers, etc. doivent toujours être orientés vers le bas.

les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau.

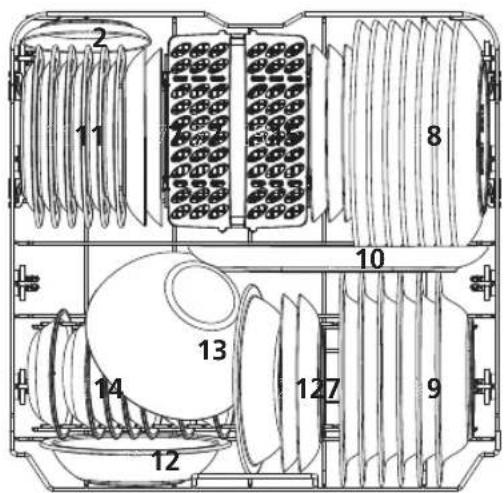

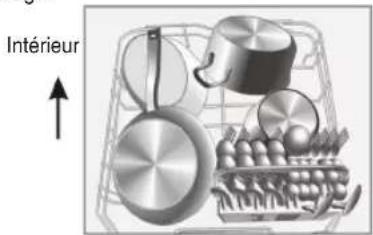

le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands. Remplir le panier supérieur Panier à couverts Régler le panier supérieur Remplir le panier inférieur Rabattre les tiges du panier inférieur Intérieur Intérieur Position inférieure Position supérieure Roulettes An de garantir la meilleure qualité de lavage, veillez aux points suivants lorsque vous chargez les couverts dans le lave-vaisselle :

Ne pas les faire se chevaucher

Placer-les à l'envers

Placer les ustensiles les plus longs au milieu.

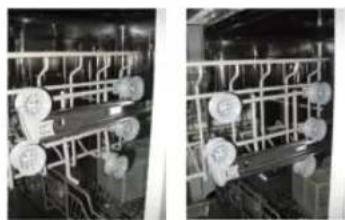

Pour faire de la place dans le panier supérieur pour les objets plus grands, soulevez le support à tasses vers le haut. Vous pouvez alors appuyer les grands verres contre celui-ci. Vous pouvez également

retirer lorsqu'il n'est pas utile. Rabattre les supports à tasses-

Tableau des cycles de lavage Programme Informations sur la sélection du cycle Description du cycle Détergent (cycle prélavage/principal)Durée(min) Énergie(kWh) Eau (L) Produitde rinçage IntensifPour la vaisselle très sale et les casseroles, poêles et plats, etc. présentant un niveau de saleté normal mais des résidus séchés.Prélavage (50°C)Lavage (65°C)RinçageRinçageRinçage (65°C)Séchage4/17g1 ou 2 pièces205 1.621 17.8UniverselPour la vaisselle présentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles légèrement sales. Prélavage (45°C)Lavage (55°C)RinçageRinçage (65°C)Séchage4/17g1 ou 2 pièces175 1.302 14.3 ECO (*EN 60436)Ce programme normalisé, est adapté pour laver la vaisselle présentant un niveau de saleté normal et constitue le programme le plus efcient en termes de consommation d'énergie et d'eau pour ce type de vaisselle.Lavage (45°C)Rinçage (60°C)Séchage4/17g1 ou 2 pièces220 0.937 11FragilePour la vaisselle et le verre légèrement sales. PrélavageLavage (50°C)RinçageRinçage (65°C)Séchage4/17g1 pièce120 1.1 14.390 minsPour la vaisselle légèrement sale ne nécessitant pas un séchage intensifLavage (60°C)RinçageRinçage (65°C)Séchage 22g 1 pièce90 1.35 11.7RapideLavage rapide pour la vaisselle peu saleLavage (50°C)Rinçage Rinçage (45°C)30 0.751 11.2 / ATTENTION : ( ) signie que le compartiment à produit de rinçage doit être rechargé. Démarrage d'un cycle de lavage

1. Tirez les paniers inférieur et supérieur, placez votre vaisselle sale et repoussez les paniers. Il est

recommandé de charger tout d’abord le panier inférieur, puis le supérieur (voir la section "Préparation et chargement du panier").

2. Ajoutez le détergent (voir la section "Sel, détergent et produit de rinçage").

3. Insérez la prise dans la prise murale. La source d’alimentation est de 220-240V 50Hz, la spécication de la

prise est de 250V 10A. Mettez l’alimentation d’eau en marche à pleine pression.

4. Appuyez sur le bouton Marche/Arrêt.

5. Choisissez le programme désiré selon le niveau de saleté de la vaisselle en appuyant sur le bouton de

sélection du programme. Appuyez sur le bouton DÉPART/PAUSE pour démarrer le lavage. Mettre l'appareil en marche

• EN 60436: ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN 60436 Capacité : 13 couverts Panier supérieur : roulettes supérieures sur les rails Nombre de modes de distribution du produit de rinçage : Max PI : 0,49W ; Po : 0,45W ATTENTION : Rinçage 20g 1 pièce 6.. Lancer un programme de lava- 15 - Lorsque le cycle de lavage est terminé, l'appareil émet une alarme qui retentit pendant 8 secondes, puis s'arrête. Éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvrez la porte du lave- vaisselle. Attention : attendez quelques minutes avant de vider le lave-vaisselle an d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle.

Éteindre le lave-vaisselle Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signie que le programme est terminé.

1. Éteignez le lave-vaisselle en appuyant sur Marche/arrêt.

2. Coupez l'arrivée d'eau !

Faites preuve de prudence à l'ouverture de la porte. Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de la sortir de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage.

Vider le lave-vaisselle Il est normal que l'intérieur du lave-vaisselle soit mouillé. Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'éviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas. À la n du cycle de lavage Si vous ouvrez la porte en cours de cycle, la machine se met automatiquement en mode arrêt. L’indicateur de programme s’arrêtera de clignoter et le lave-vaisselle bipera à chaque minute jusqu’à ce que la porte soit refermée. Après avoir refermé la porte, le lave-vaisselle reprendra automatiquement son cycle après 10 secondes. ATTENTION : ATTENTION ! Ouvrir la porte au cours d'un cycle est dangereux car la vapeur chaude qui s'échappe peut vous brûler.

1. Un programme peut être changé uniquement un court instant après son lancement et avant que le

détergent n’ait été déversé. Autrement, vous devrez de nouveau remplir le distributeur de détergent (cf. rubrique intitulée « Ajout du détergent »).

2. Appuyez sur le bouton Départ/Pause, le lave-vaisselle se met en mode arrêt.

Appuyez sur le bouton Programme au moins 3 secondes. Vous pouvez alors choisir un nouveau programme de lavage. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le lavage (voir la section "Lancer un cycle de lavage"). Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent.

1. Appuyez sur le bouton Départ/Pause pour arrêter

2. Ouvrez légèrement la porte.

3. Lorsque les bras d’aspersion se sont arrêtés,

ouvrez complètement la porte.

4. Ajoutez la vaisselle.

6. Appuyez sur le bouton Départ/Pause, la machine

se remettra à fonctionner. Changer de programme Rajouter de la vaisselle Lorsque vous appuyez sur le bouton Départ/Pause alors que le cycle est en cours, l'indicateur de lavage s’arrêtera de clignoter et le lave-vaisselle bipera à chaque minute jusqu’à ce que vous ré-appuyiez sur le bouton Départ/Pause pour relancer le cycle de lavage. ATTENTION :- 16 - Nous avons placé la pompe d’évacuation et le système de ltrage à votre portée à l’intérieur de la cuve.Le système de ltrage se compose de 3 éléments : le ltre principal, le ltre à déchets et le micro-ltre.1) Filtre principal Les particules alimentaires et les salissures prises dans ce ltre sont pulvérisées par un jet spécial par le bras d’aspersion inférieur et dirigées vers le tuyau d’évacuation.2) Filtre à déchets Les éléments plus grands, comme des morceaux de verre ou des os, qui pourraient boucher le tuyau d’évacuation sont pris dans le ltre à déchets. Pour enlever un élément pris dans ce ltre, appuyez doucement sur les languettes situées en haut du ltre et soulevez-le.3) Micro-ltreÉtape 1 : tournez le ltre dans le sens inverse des aiguilles d'une montre.Étape 2 : sortez le ltre en le tirant vers le haut. Dispositif de ltration Le ltre élimine efcacement les particules alimentaires de l'eau et permet de la recycler au cours du cycle.Pour une performance et des résultats optimaux, le ltre doit être nettoyé régulièrement. Ceci explique pourquoi il est recommandé de retirer les particules alimentaires les plus grosses prise dans le ltre après chaque cycle de lavage en rinçant le ltre et le récipient avec l'eau courante. Pour retirer le dispositif de ltration, tirez la poignée du récipient vers le haut. Système de ltration

7. Nettoyage et entretien

ATTENTION ! - Le lave-vaisselle ne doit jamais fonctionner sans ltre.- Un ltre mal remis en place peut réduire le niveau de performance de l'appareil et endommager vos ustensiles.OuvertureDe l’étape 1 à 2, vous enlevez le ltre. Pour le replacer, effectuez ces étapes dans le sens inverse. ATTENTION :- 17 - Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidié. Après le nettoyage, veillez à bien le sécher. Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers. N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle. REMARQUES : - Après chaque cycle, vériez l'absence de débris dans le ltre an d'éviter tout risque de blocage ultérieur. - Vous pouvez retirer le système de ltration en dévissant le ltre primaire. Retirez tous résidus alimentaires et nettoyez les ltres à l'eau courante. Nettoyer le ltre Pour nettoyer le ltre à déchets et le micro-ltre, utilisez une brosse. Ré-assemblez les éléments de ltration, puis réinsérez-les dans le lave-vaisselle. Placez-les dans l'emplacement destiné et appuyez dessus. Préparation du lave-vaisselle contre le gel Si vous laissez votre lave-vaisselle dans un endroit non chauffé pendant l’hiver, demandez à un service spécialisé de :

1. Couper l’alimentation électrique du lave-vaisselle et d’enlever les fusibles ou d’arrêter le disjoncteur.

2. Couper l’arrivée d’eau et débrancher le tuyau d’arrivée d’eau du robinet d’adduction d’eau.

3. Évacuer l’eau du tuyau d’entrée et du robinet d’adduction d’eau (utilisez une casserole pour récupérer l’eau).

4. Raccorder le tuyau d’entrée d’eau sur le robinet d’adduction d’eau.

5. Enlever le couvercle en plastique de l’aspiration sur la cuve et utiliser une éponge pour éponger l’eau.

Nettoyer les bras d'aspersion Il est nécessaire de nettoyer les bras d’aspersion car les produits chimiques contenus dans l’eau peuvent bloquer leurs jets et roulements. Pour enlever les bras d’aspersion, dévissez le boulon et enlevez le joint d’étanchéité en haut des bras d’aspersion puis retirez-les. Lavez les bras dans de l’eau savonneuse et tiède et utilisez une brosse souple pour nettoyer les jets. Replacez les bras après les avoir soigneusement rincés. Nettoyage de la porte Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidié. Pour éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray. ATTENTION ! ATTENTION !

N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques.

Les agents abrasifs ainsi que certains types d'essuie-tout sont interdits car ils risquent d'éraer ou de laisser des traces sur la surface en acier inoxydable. ATTENTION : Si votre lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel. ATTENTION : Il convient de nettoyer l'ensemble du système de ltration une fois par semaine. Ne cognez pas sur les ltres, lorsque vous les nettoyez. Sinon, ils peuvent être tordus et la performance du lave-vaisselle peut baisser. Ouverture Entretien du lave-vaisselle- 18 - ATTENTION ! Pour votre sécurité :N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre. Après chaque lavage Après chaque lavage, fermez l'alimentation d'eau de la machine et laissez la porte légèrement ouverte an que l'humidité et les odeurs puissent s'échapper. Ôter la prise Débranchez la prise avant toute opération de nettoyage ou de maintenance. Nettoyage sans solvants ni produits abrasifs Pour nettoyer l'extérieur et les parties en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. N'utilisez qu'un chiffon et de l'eau savonneuse tiède. Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidié avec de l'eau, ajoutez un peu de vinaigre ou un produit de nettoyage spéciquement conçu pour les lave-vaisselle. Lorsque vous n'utilisez pas la machine pendant une longue durée Il est recommandé de lancer un cycle de lavage avec le lave-vaisselle vide et de débrancher la prise, de fermer l'alimentation d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie du joint d'étanchéité et de limiter les odeurs à l'intérieur de l'appareil. Déplacer la machine Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le positionnez sur l'arrière. Joints d'étanchéité L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce désagrément.Placer la machine à l’endroit souhaité. L’arrière doit être contre le mur et les côtés le long des placards ou murs adjacents. Le lave-vaisselle est équipé avec des tuyaux de distribution et de drainage d’eau qui peuvent être placés à droite ou à gauche pour en faciliter l’installation. 8 . Positionnement de la machine Maintenir votre lave-vaisselle en bonnes conditions Régler la hauteur de la machine Une fois que la machine est positionnée, vous pouvez ajuster la hauteur du lave-vaisselle en tournant les pieds. Il ne faut pas être incliné de plus de 2°. Alimentation électrique Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise an de brancher votre lave-vaisselle à une source d'alimentation adaptée.Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet appareil. Branchement électrique Après vous être assuré que le voltage et les valeurs de fréquence pour le courant de la maison correspondent à celles indiquées sur la plaque signalétique et que le système électrique est dimensionné pour le voltage maximum gurant sur la plaque signalétique, insérez la prise dans la prise murale correctement reliée à la terre. Si la prise murale sur laquelle la machine doit être branchée n’est pas appropriée pour la prise, remplacez la prise murale plutôt que d’utiliser un adaptateur ou équipement similaire car cela pourrait entraîner une surchauffe et des brûlures.Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaisselle. Branchement électrique- 19 - Raccordement à l'eau froide A propos du tuyau d'alimentation de sécurité Comment déconnecter l'alimentation d'eau de sécurité Raccordement du tuyau de vidange Raccordement à l'eau froide Fixer le tuyau d’évacuation suivant les exemples A ou BLa machine doit être raccordée aux nouveaux tuyaux d'eau, pas aux anciens.La pression d'eau doit être entre 0.04 MPa et 1 MPa. Si la pression n'atteint pas le niveau minimal, demandez conseil à notre équipe de service.1. Tirez les tuyaux d'alimentation d'eau situés à l'arrière du lave-vaisselle. 2. Fixez le tuyau d'alimentation d'eau à un robinet (3/4'). 3. Laissez couler de l'eau avant de lancer la machine. Le tuyau d'alimentation de sécurité est constitué de doubles parois. Ce système de tuyau garantit un blocage de l'écoulement de l'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre dans le tuyau d'alimentation et que le tuyau ondulé extérieur est rempli d'eau.1. Fermez l'arrivée d'eau.2. Dévissez le tuyau d'alimentation de sécurité du robinet. Insérez le tuyau d’évacuation d’eau dans un conduit d’évacuation principal ayant un diamètre minimum de 40 mm en prenant soin d’éviter tout coude ou écrasement du tuyau. Le haut du tuyau doit être positionné à une hauteur inférieure à 1000 mm (1 m). Raccordez le tuyau d'eau froide au robinet (3/4') et assurez-vous qu'il est bien xé. Si les canalisation d'eau sont neuves ou n'ont pas été utilisées durant une longue période, laissez l'eau couler pour s'assurer qu'elle est claire et sans impuretés. Si cette précaution n'est pas prise, il existe un risque de blocage de l'arrivée d'eau et d'endommagement de la machine. Raccordement à l'eau

Face Plan de travailØ 40 mmMAX 1000mmTuyau de vidangeATTENTION :le point le plus haut du tuyau d’évacuation d’eau ne doit pas dépasser 1000 mm (1m). ATTENTION ! Si votre évier est muni d'une douchette, ne la raccordez pas sur la même ligne d'alimentation de votre lave-vaisselle. Le tuyau peut s'éclater.- 20 - Comment vidanger l'excédent d'eau des tuyaux Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire de vidanger l'excédent d'eau dans un saladier ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier. Evacuation de l'eau Raccordez le tuyau de vidange. Le tuyau d’évacuation doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni écrasé. Rallonge de tuyau Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci ne doit pas dépasser 4 mètres de longueur. Si tel était le cas, les performances et le fonctionnement du lave- vaisselle pourraient en être altérés. Branchement sur siphon Le branchement du tuyau d’évacuation d’eau peut être placé directement sur un siphon si la hauteur de celui-ci ne dépasse pas 1 mètre par rapport au bas du lave-vaisselle. Le tuyau d’évacuation d’eau doit être maintenu à l’aide d’un collier de serrage adapté. Les points suivants doivent ê t revériés avant de démarrer le lave-vaisselle.

1. Le lave-vaisselle est à niveau et xé

2. La valve d’arrivée d’eau est ouverte

3. Il n’y a pas de fuite au niveau des raccordements aux conduites d’eau

4. Les ls électriques sont bien branchés

5. L’électricité est allumée

6. Les tuyaux de drainage et d’arrivée d’eau sont raccordés

7. Tous les matériaux d’emballage et les imprimés doivent être enlevés du lave-vaisselle

Démarrage du lave-vaisselle Après installation, conservez ce manuel. Son contenu est très utile aux utilisateurs. ATTENTION !- 21 - Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien. Problèmes techniques Problème Causes possibles Que faut-il faire ? Le lave-vaisselle ne démarre pas Saut de fusible ou de disjoncteur Remplacez le fusible ou remettre le disjoncteur en marche. Ôtez tout autre appareil utilisant le même circuit que le lave-vaisselle. L’alimentation électrique n’est pas en marche Vériez que l’alimentation d’eau est correctement raccordée et l’arrivée d’eau ouverte. La pression d’eau est faible Vériez que l’alimentation d’eau est correctement raccordée et l’arrivée d’eau ouverte. La porte du lave-vaisselle n'est pas bien fermée. Assurez-vous de bien fermer la porte et le loquet. Le lave-vaisselle ne pompe pas l'eau Noeud dans le tuyau d'évacuation Vériez l'état du tuyau d'évacuation. Filtre bouché Vériez l'état du ltre à déchets (cf. rubrique intitulée «Nettoyer le ltre») Évier bouché Vériez l'état de l'évier de votre cuisine an de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans la gestion du lave-vaisselle. Problèmes généraux Mousse dans la cuve Détergent non adapté Utilisez uniquement du détergent spécial pour le lave-vaisselle an d'éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaisselle en fermant le loquet, puis sélectionnez un cycle. Le lave-vaisselle commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vériez que la mousse a bien disparu. Renouvelez l'opération si nécessaire. Produit de rinçage renversé Nettoyez toujours immédiatement tout produit de rinçage renversé. Intérieur de la cuve taché Un détergent contenant du colorant a été utilisé Vériez que le détergent utilisé ne comporte aucun colorant. Pellicule blanche sur les surfaces internes Minéraux contenus dans l'eau dure Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle an d'éviter tout risque de formation de mousse. Taches de rouille sur les couverts Les couverts tachés ne sont pas résistants à la corrosion. Aucun programme n'a été lancé après l'ajout du sel pour lave- vaisselle. Des traces de sel se sont mêlées au cycle de lavage. Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaisselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaisselle. Le couvercle de l'adoucisseur n'est pas bien fermé. Inspectez le couvercle et assurez-vous qu'il est bien fermé. Bruit Bruits de choc dans le lave-vaisselle Un des bras de lavage se heurte contre l'un des ustensiles présents dans le panier. Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage. Cliquetis dans le lave- vaisselle Des couverts ont été renversés dans le lave-vaisselle. Mettez le programme en pause et réorganisez la disposition de vos couverts. Bruits de choc dans les tuyaux d'eau Ceci peut être dû à l'installation sur place ou à la partie transversale des tuyaux. Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualié. Avant de faire appel un technicien

9. Guide de dépannage- 22 -

Problème Causes possibles Que faut-il faire ? Lavage non satisfaisant La vaisselle n'est pas propre La vaisselle n'a pas été correctement placée dans le lave-vaisselle. Cf. rubrique «Remplir les paniers du lave-vaisselle» Le programme choisi n'était pas assez puissant. Sélectionnez un programme plus intensif. Cf. «Tableau des cycles de lavage». La quantité de détergent n'était pas sufsante. Ajoutez plus de détergent ou changez de détergent. Des ustensiles bloquent la course des bras de lavage. Réorganisez la disposition de vos ustensiles an que les bras de lavage puissent tourner librement. Le dispositif de ltration situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage. Nettoyez et/ou replacez correctement le dispositif de ltration. Nettoyez les bras de lavage. Cf. «Nettoyer les bras de lavage». Effet terne sur la verrerie Combinaison d'une eau douce avec trop de détergent. Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et optimiser leur propreté. Traces noires ou grises sur la vaisselle Des ustensiles en aluminium ont frotté contre votre vaisselle. Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces. Résidus de détergent dans les bacs Des ustensiles bloquent les bacs à détergent. Réorganisez la disposition de votre vaisselle. Séchage non satisfaisant La vaisselle n'est pas sèche Mauvaise disposition des ustensiles Respectez les consignes de remplissage du lave-vaisselle. Quantité de produit de rinçage insufsante Augmentez la quantité de produit de rinçage/remplissez le compartiment à produit de rinçage. La vaisselle a été sortie trop tôt Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que votre vaisselle soit à peine tiède au toucher pour vider votre lave-vaisselle. Videz le panier du bas en premier lieu an d'éviter que de l'eau ne s'écoule depuis la vaisselle du panier du haut dans celui du bas. Le programme choisi n'est pas approprié Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue dure. Les couverts présentent un revêtement de mauvaise qualité L'évacuation de l'eau est plus difcile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle. En cas de dysfonctionnement, l'appareil afche des codes d'erreur pour vous avertir. Codes d'erreur Codes Signication Causes possibles La fonction Rapide ne clignote pas Temps d'admission plus long Les robinets ne sont pas ouverts, ou la consommation d’eau est limitée, ou la pression d’eau est trop basse. La fonction 90mn et lavage rapide ne clignote pas La température adéquate n’est pas atteinte Disfonctionnement de l’élément chauffant La fonction Fragile ne clignote pas Trop de vaisselle Certains éléments ne sont pas dans les paniers ATTENTION ! Si un débordement survient, couper l’arrivée d’eau principale avant d’appeler un service de dépannage. S’il y a de l’eau dans le réceptacle de la base à cause d’un débordement ou d’une petite fuite, l’eau doit être vidée avant de redémarrer le lave-vaisselle.- 23 - Informations techniques (avec la porte fermée) Hauteur 845mm Largeur 598mm Profondeur 600mm (avec la porte fermée) Pression d'eau 0.04-1.0MPa Alimentation électrique Voir l'étiquette degré Capacité 13 couverts

SELON LA NORME EN 60436: Numéro Type de vaisselle

Numéro Type de vaisselle

Grandes tasses Marmite Petite casserole Assiettes à dessert Assiettes plates Assiettes creuses Plat ovale Assiettes à dessert Bols en mélamine Bol en verre Bols à dessert Panier à couverts

Informations destinées aux tests de comparabilité selon la norme EN 0 : Capacité : 1 couverts Position du panier du haut : basse Programme : ECO Nombre de modes avec distribution du produit de rinçage : Max Réglage de l'adoucisseur : H3 Numéro Type de vaisselle

Fourchettes à service

3. Tiroir à couverts :

REMARQUE : placez les ustensiles plats et légers sur l'étagère. Le poids total est inférieur à 1,5 kg.

4. Panier à couverts :

Fiche produit() ()() (EN60436) Adresse

Durée du programme( ) (h: min) Off-mode (W)Départ différé (W) (le cas échéant)Durée minimale de la garantie offerte par le fournisseur ( ):Capacité nominale ( ) (ps)

Classe d'efficacité énergétique

Standby mode (W)Veille en réseau (W) (le cas échéant)

Lien vers le site Web du fournisseur , où se trouvent les informations figurant au point 6 de l' annexe

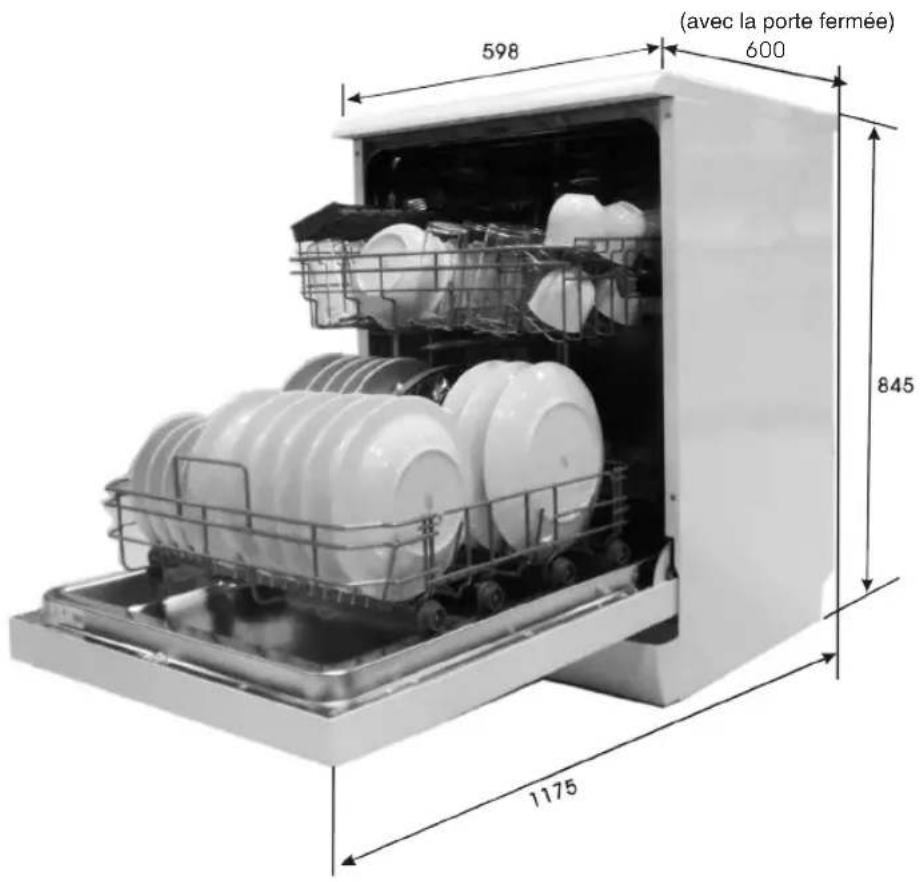

Free standing Fabricant :559, Yonga-ro, Gwangsan-gu, Gwangju,Korea (Corée du Sud)WINIA Paramètres généraux du produit: ParamètreValeurValeurDimensions en HauteurLargeu ProfondeurConsommation d'énergie en kWh [par cycle], basée sur le programme éco avec remplissage d'eau froide. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé Consommation d'eau en litres [par cycle], basée sur

consommation réelle d'eau dépendra de la manière dont l'appareil est utilisé et

dureté de l'eau Émissions sonoresacoustiques aériennes (

pW) Classe d'émission de bruit acoustique aérienInformation additionnelle: pour

programme éco. les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de l'article 4 du règlement (UE) 2017/1369. si la base de données produit génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données. Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d' éco-conception pour les lave-vaisselle ménagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du présent Journal officiel). Type WMW-M1325IX47

x Les appareils d’exposition, x les coups, chocs, casse, chutes, éraflures, avaries occultes ou tout dommage d’ordre esthétique n’entravant pas le bon fonctionnement de l’appareil, x les frais et dommages résultant d’utilisation d’énergie, d’emploi ou installation non conforme aux prescriptions du constructeur, ainsi que toutes les précautions indiquées dans le manuel utilisateur, x les dommages esthétiques causés aux parties extérieures de l’appareil ne nuisant pas au bon fonctionnement du matériel tels que les rayures, les écaillures, les égratignures…, x les dommages liés à des réparations réalisées par des tiers non agréés, x les dommages liés à l’oxydation, x la faute intentionnelle ou dolosive et la négligence manifeste de tous utilisateurs du matériel garanti, x les dommages résultant d’une utilisation PROFESSIONNELLE ou COLLECTIVE, de l’utilisation des périphériques, d’accessoires ou de consommables inadaptés, x les frais et dommages résultant d’une utilisation nuisible à la bonne conservation de l’appareil ou d’une faute intentionnelle ou d’une négligence ou consécutifs à un mauvais entretien, la corrosion, x le contenu des appareils (denrées alimentaires, vaisselle, vêtements, batteries, divers « consommables »…), leurs accessoires (câbles, flexibles, …) et leur environnement, x les dommages survenus lors de l’installation ou du montage de l’appareil garanti ou engageant la responsabilité d’un tiers, x les frais de nettoyage et d’entretien,CONDITIONS GENERALES DE GARANTIE

L’application des conditions générales de la Garantie est subordonnée à la présentation du présent document et du bon de commande s’y référant à chaque intervention ou de la facture originale de vente. En aucun cas, il ne peut être raturé ou surchargé. Toute réparation devra, obligatoirement, être effectuée par les services techniques autorisés. Le numéro de série et la plaque d’identification du marquage CE ne doivent être ni enlevés, ni modifiés. Le présent contrat ne s’applique qu’aux appareils de la marque WINIA, vendus par WINIA Electronics France S.A.S.U. (le contrôle du N° de série justifiant l’origine du produit) et donnant lieu à intervention sur le territoire de France métropolitaine. La garantie ne s’applique qu’à la condition que l’appareil vendu soit utilisé à

TITRE PRIVATIF (NON COLLECTIF OU PROFESSIONNEL

) et conformément à l’usage pour lequel il a été conçu. Le contrat ne donne droit à aucune indemnité en espèces ou nature. La garantie n'est pas cessible.

ROLONGATION DE GARANTIE : En cas de panne, au-delà de 7 jours d’immobilisation pour réparation, la garantie est automatiquement prolongée de la durée d’immobilisation de votre appareil (sur présentation des pièces justificatives).CONDITIONS GENERALES DE GARANTIE

ARANTIE REPARATIONS Date d'effet et durée de la garantie réparations : dates figurant sur votre facture. Objet de la garantie réparations :

Cette garantie réparations, RESERVEE AUX PARTICULIERS, couvre la réparation de votre appareil à la suite d’une PANNE D’ORIGINE INTERNE (électrique, électronique, mécanique) affectant son bon fonctionnement, selon les modalités ci-après et sous réserve des exclusions définies au chapitre VI du présent document. a) La garantie prend effet sous réserve que le produit a été fourni par WINIA Electronics France S.A.S.U. Le numéro de série justifiant l’origine. b) SONT COUVERTS : le remplacement des pièces défectueuses, la main-d’œuvre afférente, les frais de déplacement pour les appareils gros électroménager, sur une zone de 30 km autour de la station technique la plus proche. Au delà, les frais kilométriques sont facturés (au tarif en vigueur). Pour bénéficier de la garantie, les appareils portables doivent être déposés au service après-vente désigné par le magasin. c) Lorsque le coût de remise en état est supérieur à la valeur vénale de l’appareil au jour du sinistre ou que la réparation s’avère impossible, le client sera indemnisé dans la limite d’une valeur vénale déterminée en déduisant de la valeur d’achat initiale (prix payé remise déduite) 2% de vétusté par mois, à compter de la date d’enlèvement ou de la livraison.CONDITIONS GENERALES DE GARANTIE

Indépendamment de la garantie ainsi consentie, le VENDEUR reste tenu des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du code civil. Article L 217- 4 du code de la consommation :

VENDEUR est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l’emballage, des instructions de montage ou de l’installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L 217 - 5 du code de la consommation: Le bien est conforme au contrat :

1. S'il est propre à l’usage habituellement attendu d’un bien semblable et, le cas

échéant : x s"il correspond à la description donnée par le vendeur et posséde les qualités que celui-ci a présentées à l’acheteur sous forme d’échantillon ou de modèle ; x s'il présente les qualités qu’un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l’étiquetage ;

2. Ou présenter les caractéristiques définies d’un commun accord par les parties ou être

propre à tout usage spécial recherché par l’acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L 217 - 12 : L’action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. CODE CIVIL Article 1641 : Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l’usage auquel on la destine, ou qui diminuent tellement cet usage, que l’acheteur ne l’aurait pas acquise, ou n’en aurait donné qu’un moindre prix, s’il les avait connus. Article 1648 : L’action résultant des vices rédhibitoires doit être intentée par l’acquéreur dans un délai de deux ans à compter de la découverte du vice. Dans le cas prévu par l’article 1642-1, l’action doit être introduite, à peine de forclusion, dans l’année qui suit la date à laquelle le vendeur peut être déchargé des vices apparents.http://winia.fr/ WINIA Electronics Co., Ltd. Garantie Constructeur 2 ans / Disponibilité des pièces SAV garantie 11 ans
