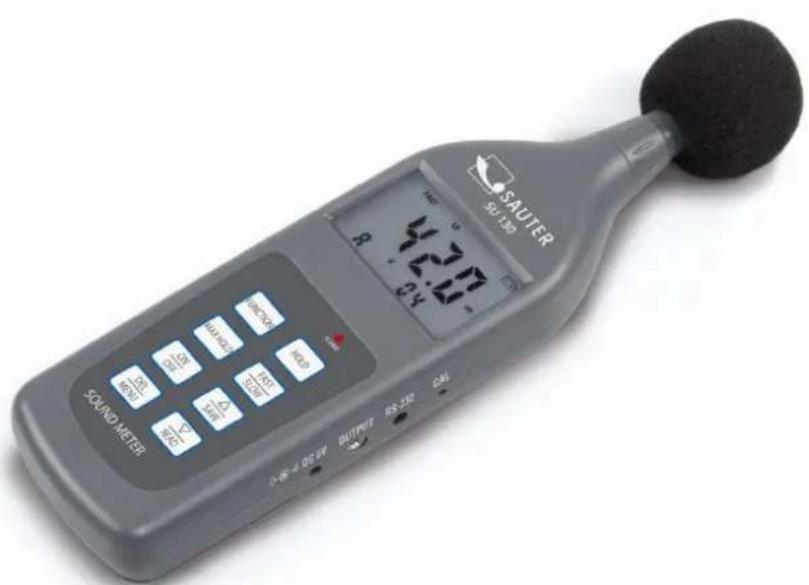

SU 130 - Sonomètres SAUTER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Plage de mesure : 30 à 130 dB, Précision : ±1.5 dB, Fréquence de mesure : 31.5 Hz à 8 kHz
Utilisation	Idéal pour mesurer le niveau sonore dans divers environnements tels que les bureaux, les usines et les concerts.
Maintenance et réparation	Vérifier régulièrement le calibrage, remplacer les piles si nécessaire, nettoyer le microphone avec un chiffon doux.
Sécurité	Utiliser l'appareil conformément aux instructions, éviter les chocs violents et ne pas exposer à des températures extrêmes.
Informations générales	Compact et léger, affichage numérique, fonction d'enregistrement des données, livré avec un manuel d'utilisation.

FOIRE AUX QUESTIONS - SU 130 SAUTER

Comment calibrer le sonomètre SAUTER SU 130 ?

Pour calibrer le sonomètre SAUTER SU 130, utilisez un générateur de bruit à une fréquence spécifique (ex. 1 kHz) et un niveau sonore connu. Suivez les instructions dans le manuel pour ajuster le calibrage.

Pourquoi le sonomètre ne s'allume pas ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les unités de mesure sur le SAUTER SU 130 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' jusqu'à ce que vous atteigniez l'unité souhaitée (dB, dBA, etc.).

Le sonomètre affiche des valeurs erronées, que faire ?

Assurez-vous que le microphone n'est pas obstrué et que l'appareil est correctement calibré. Si le problème persiste, réinitialisez l'appareil aux paramètres d'usine.

Quelle est la plage de mesure du SAUTER SU 130 ?

La plage de mesure du SAUTER SU 130 est généralement de 30 dB à 130 dB.

Comment sauvegarder les données mesurées ?

Pour sauvegarder les données, utilisez la fonction de mémoire intégrée en appuyant sur le bouton 'Mémoire' pendant la mesure. Consultez le manuel pour plus de détails.

Le sonomètre indique une erreur d'affichage, que faire ?

Essayez de redémarrer l'appareil. Si l'erreur persiste, consultez le manuel pour le code d'erreur spécifique ou contactez le service client.

Comment nettoyer le microphone du SAUTER SU 130 ?

Utilisez un chiffon doux et sec pour nettoyer le microphone. Évitez d'utiliser des produits chimiques qui pourraient endommager l'appareil.

Quel est le temps d'autonomie des piles du SAUTER SU 130 ?

Le temps d'autonomie dépend de l'utilisation, mais en général, les piles peuvent durer plusieurs dizaines d'heures avec une utilisation normale.

Où puis-je trouver le manuel d'utilisation du SAUTER SU 130 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de SAUTER ou dans la section 'Support' de leur site web.

MODE D'EMPLOI SU 130 SAUTER

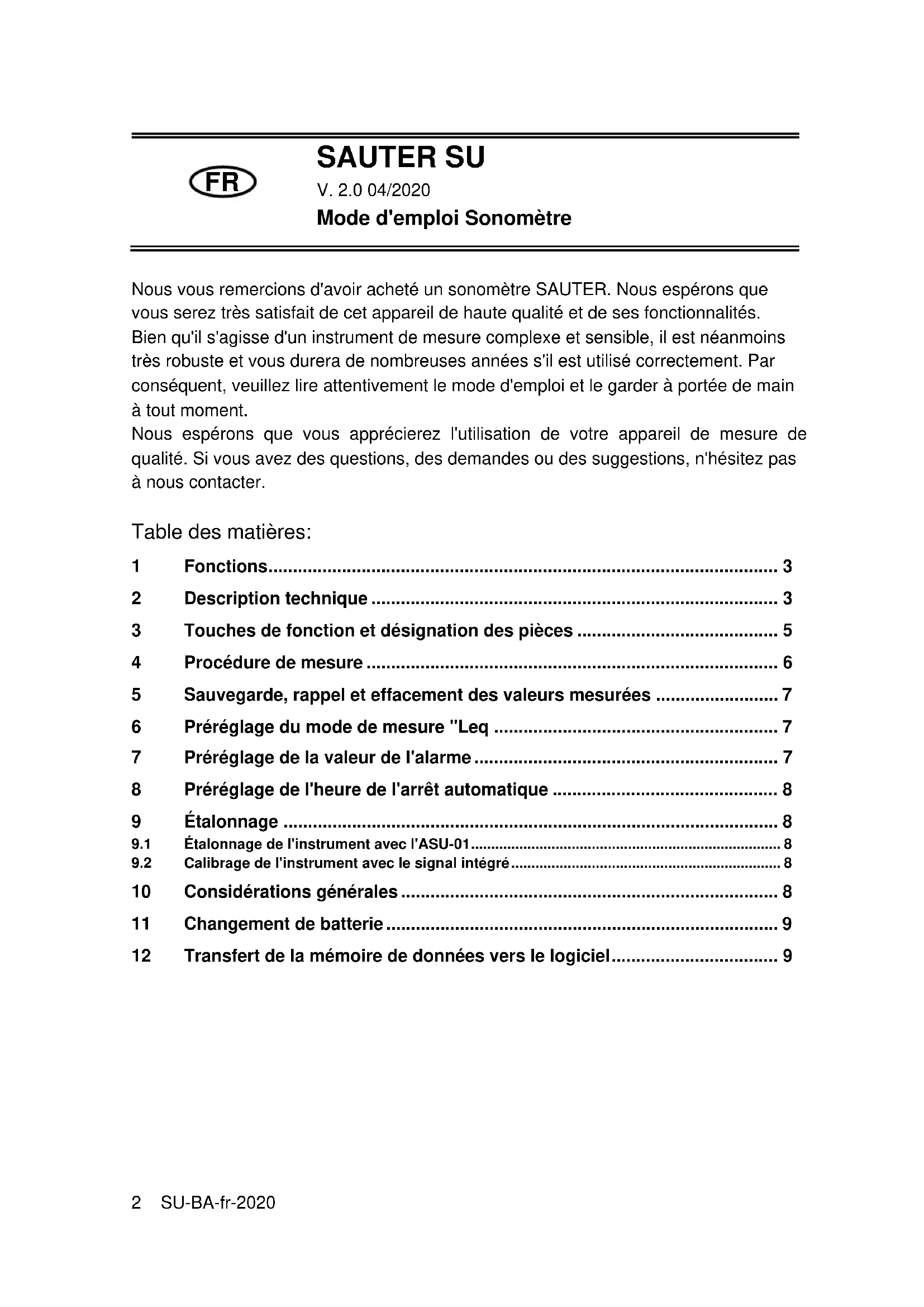

Mode d'emploi Sonomètre

Mode d'emploi Sonomètre

• Nous vous remercions d'avoir acheté un sonomètre SAUTER. Nous espérons que vous serez très satisfait de cet appareil de haute qualité et de ses fonctionnalités. Bien qu'il s'agisse d'un instrument de mesure complexe et sensible, il est néanmoins très robuste et vous durera de nombreuses années s'il est utilisé correctement. Par conséquent, veuillez lire attentivement le mode d'emploi et le garder à portée de main à tout moment. Nous espérons que vous apprécierez l'utilisation de votre appareil de mesure de qualité. Si vous avez des questions, des demandes ou des suggestions, n'hésitez pas à nous contacter. Table des matières: 1 Fonctions p. 3
• 2 Description technique p. 3

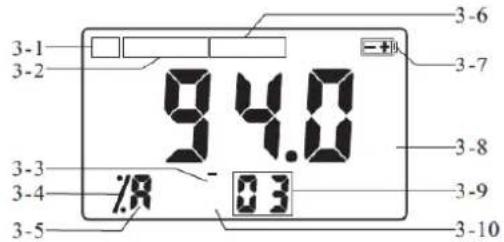

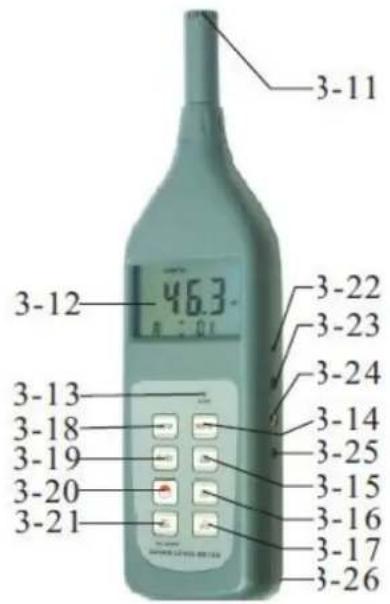

• 3 Touches de fonction et désignation des pièces p. 5
• 4 Procédure de mesure p. 6
• 5 Sauvegarde, rappel et effacement des valeurs mesurées p. 7
• 6 Préréglage du mode de mesure "Leq p. 7
• 7 Préréglage de la valeur de l'alarme p. 7
• 8 Préréglage de l'heure de l'arrêt automatique p. 8
• 9 Étalonnage p. 8
• 9.1 Étalonnage de l'instrument avec l'ASU-01 p. 8
• 9.2 Calibrage de l'instrument avec le signal intégré p. 8
• 10 Considérations générales p. 8
• 11 Changement de batterie p. 9
• 12 Transfert de la mémoire de données vers le logiciel SU-BA-fr-2020 SU-BA-fr-20203 1 Fonctions p. 9

• Principalement utilisé pour effectuer des mesures de bruit dans l'environnement, pour les mesures du bruit des machines, dans l'industrie automobile, la construction navale ou d'autres sources de bruit.

• Multifonctionnel : il dispose de 4 paramètres de mesure : Lp (niveau sonore), Lmax (niveau sonore maximal), Leq (niveau sonore continu A correspondant) et Ln (pourcentage de toutes les lectures qui sont au-dessus de la valeur d'alarme prédéfinie)

• Présélection d'alarme et sortie d'alarme

• Le compteur a un choix de modes d'acquisition de "A", "C" ou "Flat", ainsi que des temps de réponse "Slow" / "Fast" (lent/rapide). Sortie DC: de 0 à 1,3V 10mV / dB

• Sélection automatique de la gamme et affichage numérique, éliminant les erreurs de lecture.

• Arrêt manuel ou automatique. Le dispositif peut être éteint manuellement à tout moment en appuyant sur le bouton marche/arrêt. D'autre part, l'appareil peut être utilisé avec l'arrêt automatique "Auto Power-Off". La durée de cette opération peut être choisie de manière variable entre 1 et 9 minutes.

• Ce sonomètre peut stocker 30 résultats de mesure et enregistrer les conditions de mesure pour une utilisation ultérieure ou un téléchargement sur PC.

• Communication avec le PC pour les statistiques, l'impression et l'analyse en liaison avec le câble optionnel et le logiciel de connexion RS 232C. 2 Description technique Affichage : LCD 14 mm (0,5") avec rétro-éclairage Paramètres mesurables: Lp, Lmax, Leq, Ln Plage de mesure: Lp : 30~130dB (A) 35~130dB (C) 35~130dB (F) Leq: 30~130dB (10 s,1 min,5 min,10 min,15 min, 30 min, 1 h, 8 h, 24h) Ln: 0-100% Résolution: 0,1dB Précision: 3% de la valeur max. Modes d'acquisition sélectionnables: "A", "C", "F" (=Flat) Modes de temps: rapide (rapide: 125ms); lente (lente : 1sec)4 SU-BA-fr-2020 Microphone: ½ pouce à condensateur Electret Mémoire interne des valeurs mesurées: 30 mesures, pouvant être stockées sur le PC sont affichés Signal d'étalonnage intégré: 94dB à 1kHz (sinusoïdal) Gamme de fréquences: 20 à 12 500 Hz Alarme préréglée: 30 à 130 dB Sortie d'alarme: LED Connexion au PC: RS 232C Indicateur du niveau de la batterie Alimentation: 4 x 1,5V AAA (pile UM-4) Dimensions: 236 x 63 x 26 mm (9.3 x 2.5 x 1.0 pouces) Poids: 170 g (piles incluses) Équipement standard: Unité principale Mallette de transport Instructions d'utilisation Couverture en mousse (coupe-vent) Accessoires en option: Calibreur de niveau sonore, ASU-01 Câble et logiciel pour RS 232C, ATC-01SU-BA-fr-2020 SU-BA-fr-20205 3 Touches de fonction et désignation des pièces 3-1 Caractère pour l'étalonnage 3-2 Facteur de pondération temps 3-3 État de la mémoire 3-4 caractères pour 3-5 Symbole du facteur de pondération 3-6 Symbole de fonction 3-7 Indicateur de niveau de la batterie 3-8 Max Hold 3-9 Nombre de valeurs mesurées stockées 3-10 Icône de navigation 3-11 Microphone 3-12 Affichage 3-13 LED d'alarme 3-14 Bouton de sélection du mode d'acquisition 3-15 Bouton de mode de réponse rapide/lent 3-16 Bouton Up/Save 3-17 Bouton Down/Read 3-18 Touche de fonction 3-19 Bouton de maintien maximal 3-20 Bouton marche/arrêt 3-21 Supprimer/Menu 3-22 Calibration Tuning6 SU-BA-fr-2020 3-23 Prise pour la connexion RS 232C 3-24 Prise pour la sortie 3-25 Prise pour AC 3-26 Compar compartiment de la batterie / couvercle 4 Processus de mesure

4.1 Pour allumer le compteur, appuyez sur la touche 3-20.

4.2 Il faut d'abord vérifier si la fonction de mesure sélectionnée est la bonne.

Si ce n'est pas le cas, cela peut être corrigé en appuyant sur le bouton 3-18. Le réglage par défaut des fonctions multi-mesures est Lp, le mode d'acquisition A, et "Fast" pour le mode de réponse. Lp - la fonction standard de mesure du niveau sonore Leq - mode de mesure du niveau sonore équivalent en énergie (type A), la valeur moyenne arithmétique préétablie dans une période de temps. Ln - Analyse statistique; affiche la valeur en pourcentage dès que la valeur mesurée dépasse une limite définie. Le préréglage acoustique de l'alarme est décrit au

4.3 Il est encore nécessaire de vérifier que le mode d'acquisition a été correctement

sélectionné. Sinon, vous pouvez le faire en appuyant sur le bouton 3-14 pour choisir entre "A", "C" ou "Flat". Lorsque le mode de détection "A" est sélectionné, la réponse en fréquence de l'instrument de mesure est similaire à celle de l'oreille humaine. Le mode de détection "A" est couramment utilisé pour la mesure du bruit dans les zones d'environnement et dans la réglementation sur le contrôle du bruit. Le mode de détection "C" est sensible aux conditions ambiantes plus bruyantes telles que les machines, les installations, les moteurs, etc. Remarque: Le mode de détection "A" est automatiquement déterminé par le réglage "Leq".

4.4 La touche 3-15 permet de régler le mode de réponse Rapide (125ms) ou lent

(1 seconde). "Rapide" est utilisé pour détecter les pics sonores et les sons qui se produisent soudainement et très rapidement. Le mode de réponse lente est utilisé pour détecter une source sonore dont le niveau sonore est constant ou pour calculer rapidement la moyenne de niveaux sonores changeant rapidement. Le mode de réponse lente est utilisé pour la plupart des applications.

4.5 Si le symbole "max" apparaît sur l'écran, la valeur mesurée est la plus élevée de

toutes les valeurs obtenues jusqu'à présent. La valeur de lecture correspondante apparaît immédiatement si "max" n'apparaît pas.SU-BA-fr-2020 SU-BA-fr-20207 L'option pour la valeur "max" peut être activée ou désactivée pendant les mesures avec la touche 3-19. 5 Sauvegarde, rappel et suppression des valeurs mesurées

5.1 Dans l' état, les valeurs mesurées peuvent être enregistrées dans la mémoire

de l'appareil avec les conditions de mesure en appuyant sur la touche 3-16. Ensuite, le symbole passe automatiquement à l'état , tandis que le nombre de valeurs mesurées enregistrées augmente de 1 à chaque fois.

5.2 Qu'elles soient en état - ou - , les données stockées peuvent être parcourues

en appuyant sur la touche 3-17. L'état de navigation est indiqué par un 'R' sur l'écran. Dans l'état 'R', toutes les valeurs mesurées enregistrées peuvent être rappelées en appuyant sur la touche ou .

5.3 Pour effacer une valeur mesurée enregistrée dans la mémoire, il faut se trouver

dans l'état de navigation. Ensuite, la valeur mesurée à effacer est recherchée avec les touches ou . Appuyez maintenant sur la touche 3-21 et la valeur mesurée est effacée. Si l'écran affiche "Err0", cela signifie qu'il n'y a plus de valeurs mesurées à effacer. 6 Préréglage du mode de mesure "Leq Le mode de mesure "Leq" est utilisé pour rappeler le niveau de bruit moyen efficace sur une période de temps prédéfinie. Pour effectuer une mesure du Leq, il faut choisir au préalable la période de temps à tester pour la mesure. De plus la période est longue, plus la mesure du Leq sera précise. Pour définir cette période de temps pour la mesure, il faut appuyer sur la touche 3- 21 pendant environ 8 secondes jusqu'à ce que "Leq" apparaisse à l'écran. Puis le bouton est relâché. L'heure est maintenant saisie à l'aide des touches Haut (3-16) ou Bas (3-17). Il est possible de sélectionner 10s, 1 min, 5 min, 10 min, 15 min, 30 min, 1 heure, 8 heures ou 24 heures. Pour quitter, appuyez sur n'importe quelle touche sauf ou . 7 Préréglage de la valeur de l'alarme La LED d'alarme est activée lorsque la lecture actuelle est supérieure ou égale à la valeur définie comme l'alarme. La valeur par défaut est de 85dB. Vous pouvez modifier cette valeur entre 30 et 130dB en suivant les étapes ci-dessous : La touche 3-21 est maintenue enfoncée pendant environ 5 secondes. Il peut être relâché dès que "AL" apparaît sur l'écran.8 SU-BA-fr-2020 Utilisez ensuite les touches ou prérégler la valeur d'alarme souhaitée. Pour sortir, vous pouvez appuyer sur n'importe quelle touche, à l'exception de ou . 8 Préréglage de l'heure de l'arrêt automatique Le réglage par défaut de l'arrêt automatique est de 5 minutes. Cela signifie que le sonomètre s'éteint automatiquement après 5 minutes si aucun bouton n'est actionné pendant cette période. Cette période peut être modifiée par l'utilisateur entre 1 et 9 minutes en suivant les étapes suivantes: Appuyez sur la touche 3-21 et maintenez-la enfoncée pendant environ 10 secondes jusqu'à ce que "AUTO" apparaisse à l'écranEnsuite, le bouton peut être relâché. Le temps souhaité pour l'arrêt automatique est maintenant saisi avec les touches ou . Pour désactiver l'arrêt automatique, il suffit de mettre l'heure sur "0". De cette façon, le dispositif ne s'éteindra pas automatiquement, ce qui n'est alors possible que manuellement via le bouton ON/OFF. 9 Étalonnage La méthode standard pour calibrer l'instrument nécessite le calibrateur externe ASU- 01 et en plus un petit tournevis.

9.1 Calibrage de l'appareil avec l'ASU-01

a) L'appareil est mis en marche. b) Le mode d'acquisition "A" est préréglé. c) Le mode de réponse "SLOW" doit également être préprogrammé. d) Le microphone est maintenant placé dans le calibrateur et le calibrateur est mis en marche. e) Le potentiomètre CAL de l'appareil doit être réglé de la manière suivante (à corriger) que l'affichage de l'appareil avec la sortie du calibrateur.

9.2 Étalonnage de l'appareil avec le signal intégré

L'instrument est mis sous tension pour entrer dans l'état d'étalonnage. Appuyez ensuite sur la touche 3-18 jusqu'à ce que le symbole "CAL" apparaisse sur l'écran. Le tournevis est utilisé pour modifier le potentiomètre CAL de l'appareil de manière à ce que 94dB puissent être lus sur l'appareil. 10 Considérations générales

10.1 Le vent qui souffle sur le microphone augmente le niveau sonore pendant la

mesure. Par conséquent, utilisez la housse en mousse pour recouvrir le microphone si nécessaire.SU-BA-fr-2020 SU-BA-fr-20209

10.2 Le dispositif de mesure ne doit en aucun cas être démonté par des personnes

inexpérimentées. Cette tâche doit être confiée uniquement à un personnel spécialisé et formé. 11 Changement de batterie

11.1 Si la tension des piles indique moins de 5 V, les piles doivent être remplacées.

11.2 Retirez les anciennes piles et insérez correctement les 4 nouvelles piles de 1,5 V

dans le compartiment à piles.

11.3 Si le sonomètre n'est pas utilisé pendant une longue période, les piles doivent

être retirées pour éviter les fuites. 12 Transfert de la mémoire de données dans le logiciel Important: lancez d'abord l'enregistrement continu des données, puis lisez les données en mémoire!

1. SU 130 Connecter au PC (câble disponible en conjonction avec le logiciel ATC-

2. Mettez le SU 130 en mode Lecture de la mémoire (appuyez sur le bouton READ)

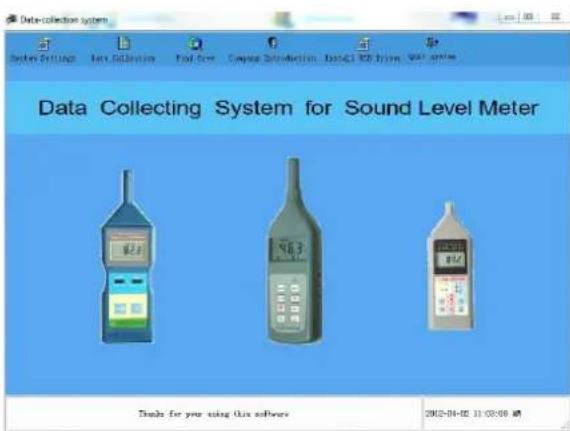

3. Démarrez le logiciel associé.

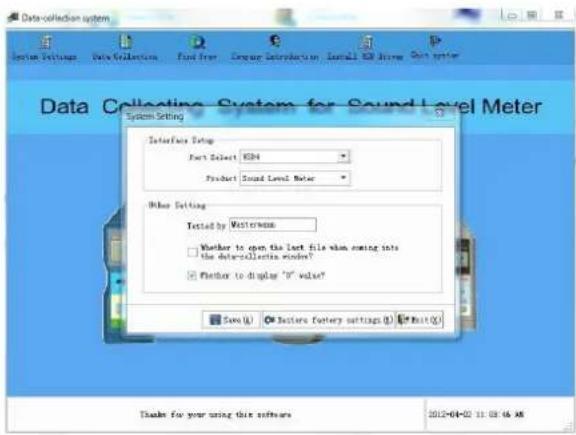

Sélectionnez le port sous Paramètres système dans Configuration de l'interface (par exemple COM1, USB4 ou similaire).10 SU-BA-fr-2020

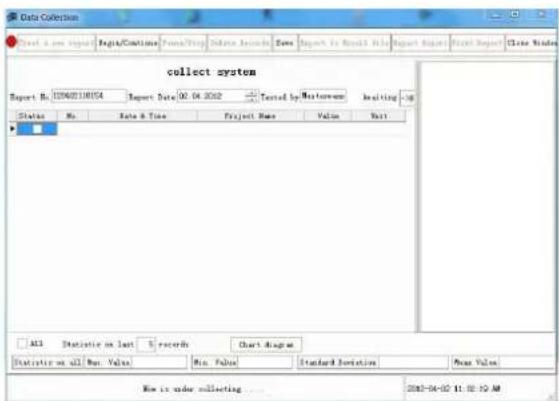

Sélectionnez Sonomètre sous Produit. Appuyez sur le bouton Enregistrer(A) et quittez la fenêtre via Sortie(X). Ouvrez la collection de données.

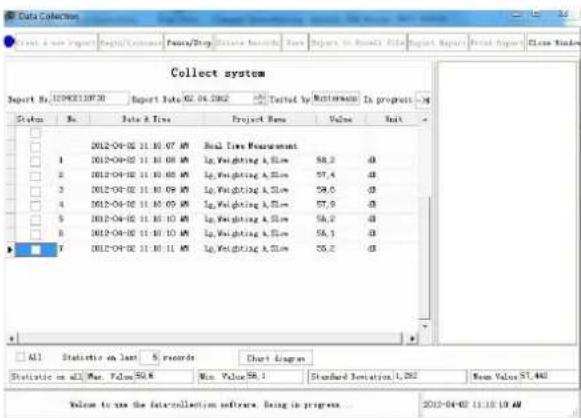

8. appuyez sur Start/ (touche Continue) - appuyez sur la touche du SU 130 (par ex.

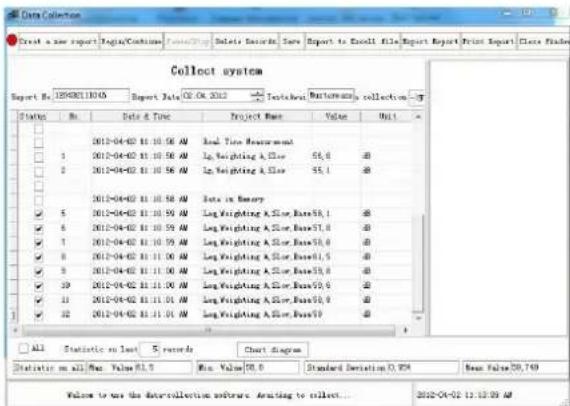

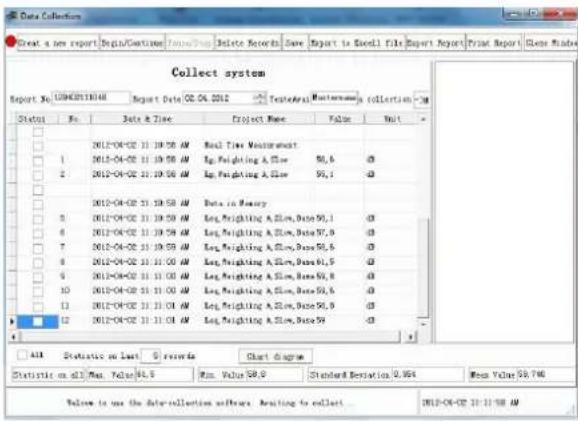

FAST/SLOW) - l'enregistrement des données en temps réel commence.SU-BA-fr-2020 SU-BA-fr-202011 Appuyez sur le bouton READ du SU 130 -Données en mémoire. La lecture des données commence et se termine automatiquement avec la dernière valeur enregistrée.

10. sélectionner et traiter les données (tout ce qui suit "Données en mémoire") en

Annotation : Pour consulter la déclaration CE, veuillez cliquer sur le lien suivant : https://www.kern-sohn.com/shop/de/DOWNLOADS/
