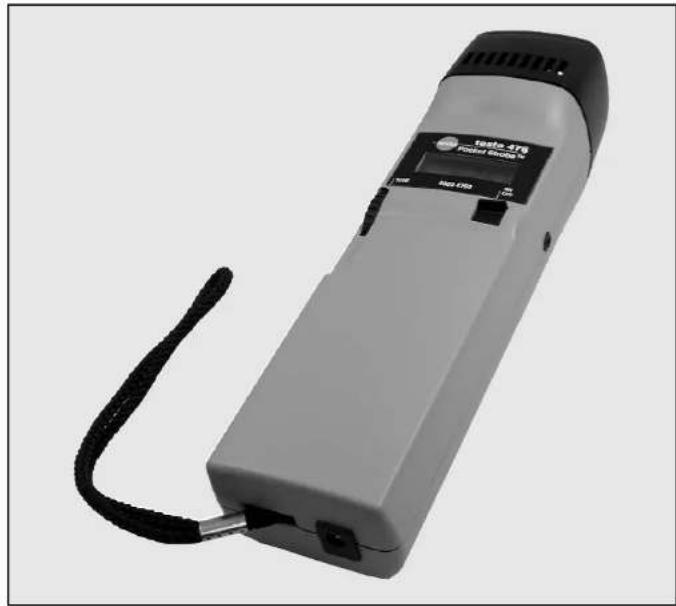

Type de produit	Stroboscope (odomètre)
Marque	Testo
Modèle	476
Alimentation	Accu NiMH avec chargeur universel 100–240 V AC
Autonomie	Min. 1 h à 30–12500 FPM à 23 °C
Temps de charge	Max. 3,5 h
Plage de fréquence	30 à 12 500 FPM (éclairs par minute)
Précision	±0,01 % de la valeur mesurée ±1 digit
Résolution	±1 FPM
Type d'ampoule	Lampe Xenon
Durée de vie de l'ampoule	100 000 000 éclairs
Intensité lumineuse	800 Lux à 20 cm
Température de couleur	6 000–6 500 K
Température d'utilisation	0 à 40 °C
Température de stockage	−25 à 70 °C
Humidité admissible	Max. 95 % (hors condensation)
Entrée déclencheur externe	0–5 V DTL/TTL, prise jack 3,5 mm
Fonctions principales	Mesure de vitesse de rotation, visualisation au ralenti, analyse de mouvements, commande par signal externe
Affichage	LCD 5 chiffres avec indicateur de batterie faible
Entretien et nettoyage	Nettoyer avec un chiffon sec non pelucheux. Ne pas laisser pénétrer de liquide.
Sécurité	Attention : haute tension interne, ne pas ouvrir. Ne pas utiliser en environnement explosif. Risque de crise d'épilepsie.
Pièces détachées et réparabilité	Lampe Xenon de rechange (réf. 0554 4760), étui (réf. 0516 4760). Réparations par le SAV uniquement.
Garantie	24 mois (hors accu et pièces d'usure)
Informations générales	Plus petit stroboscope industriel portatif. Utilisable à une main.

FOIRE AUX QUESTIONS - 476 Testo

Comment charger l'accu du Testo 476 ?

Avant la première utilisation, préparez le chargeur en fixant la prise adaptée. Branchez le chargeur sur l'appareil et sur une prise murale. La diode rouge s'allume pendant la charge et clignote lorsqu'elle est terminée. La charge dure environ 2 à 3 heures.

Que signifie l'affichage 'LO BAT' ?

L'affichage LO BAT indique que l'accu est faible. L'appareil peut encore fonctionner environ 4 minutes. Si le message clignote, l'accu est vide et l'appareil s'éteint automatiquement.

Comment utiliser le Testo 476 pour mesurer une vitesse de rotation ?

Dirigez l'appareil sur l'objet en mouvement et allumez-le. Réglez la fréquence d'éclairs avec la molette jusqu'à ce que l'objet paraisse immobile. Lisez la valeur en FPM sur l'affichage LCD. Pour obtenir des Hz, divisez par 60.

Comment remplacer la lampe Xenon ?

Dévissez la vis du capot avant, relevez le capot, retirez l'ancienne lampe en tirant. Utilisez un chiffon non gras pour saisir la nouvelle lampe et enfoncez-la dans la douille. Refermez le capot et revissez. Attention : l'appareil ne fonctionne pas si le capot n'est pas correctement fermé.

Que faire en cas d'affichage 'E1' ?

Le message E1 signifie que le couvercle avant n'est pas correctement fixé. Arrêtez l'appareil, dévissez la vis avant, repositionnez le réflecteur, puis revissez la vis.

Puis-je utiliser un déclencheur externe avec le Testo 476 ?

Oui, l'appareil accepte un signal DTL/TTL de 0 à 5 V via une prise jack 3,5 mm. Lorsque le câble est branché, la molette est désactivée et le symbole EXT s'affiche.

Comment entretenir l'appareil ?

Nettoyez les surfaces externes avec un chiffon sec non pelucheux. Ne laissez pénétrer aucun liquide. Pour maximiser la durée de vie de l'accu, stockez-le chargé et déchargez-le complètement tous les trois mois.

Quels accessoires sont disponibles pour le Testo 476 ?

Les accessoires incluent un étui avec sangle et clip (réf. 0516 4760), des lampes Xenon de rechange (réf. 0554 4760) et un certificat d'étalonnage ISO (réf. 0520 0012).

Le Testo 476 peut-il être utilisé en milieu explosif ?

Non, l'utilisation dans un environnement explosif est interdite en raison du risque d'explosion. L'appareil peut également déclencher des crises d'épilepsie chez les personnes sensibles.

Comment déterminer la vitesse réelle si l'objet a des harmoniques ?

Pour éviter les harmoniques, marquez l'objet avec une bande réfléchissante ou une couleur. L'image unique apparaît toujours à la moitié de la vitesse réelle. Réduisez la fréquence jusqu'à n'obtenir qu'une seule image nette, puis doublez la valeur lue pour obtenir la vitesse réelle.

MODE D'EMPLOI 476 Testo

19, rue des Maraîchers - BP 30100

57602 FORBACH Cedex

Tél.: [phone]

Tél. S. A. V.: 0825 806 808

Tél. Hotline: [phone]

Fax: [phone]

E-mail: [e-mail]

www. testo. fr

0970 4760/11.03

Nous nous réjouissons que vous ayez opté pour un produit de la maison Testo. Nous espérons que vous aurez plaisir à utiliser ce produit et qu'il vous apportera une aide efficace dans votre travail.

Si vous deviez rencontrer un problème que vous n'arriveriez pas à régler vous-même, adressez-vous à notre service après-vente ou à votre revendeur. Nous nous efforçons de vous apporter une aide efficace et rapide afin de vous éviter une durée de panne prolongée.

Droits d'auteur

Cette documentation relève des droits d'auteur de Testo. Elle ne peut être ni dupliquée, ni utilisée contrairement aux intérêts qu'ils représentent sans l'accord écrit préalable de Testo.

Nous nous réservons la possibilité d'entreprendre des modifications de détails techniques relatifs à la description, aux caractéristiques et illustrations contenues dans la documentation.

4 Informations générales

Ce mode d'emploi comporte des informations importantes sur les caractéristiques et l'utilisation de l'appareil. Lisez attentivement ce document et familiarisez-vous avec le maniement de l'appareil avant de le mettre en service. Gardez le mode d'emploi à portée de main pour pouvoir y recourir en cas de besoin.

Normes/ vérifications

Cet attestation 89/336/CEE.

Testo B. V.

1314 BH Almere-Stad Tel. [phone]

Tél. [phone] Fax. [phone]

info@teslo. nl

Eurotec Instruments Ltd.

Auckland Tel. 0915

Tél. [phone] Fax. [phone]

clamer@eurotec.

Adolfo Gröber & Cla. Ltda.

Managua Tél. 2 66

Tél. [phone] Fax [phone]

[e-mail]

NOTOWN

0134 Oslo Tel. (27)

Fax [phone]

[e-mail]

JUL Asociados S. A.

Lima 17 Tél. (1):2

Fax [phone]

[e-mail]

Keystone Industrial

Trading Corporation Remy City 1200

Tél [phone]

Fax [phone]

Informations générales....4

Sommaire....5

1. Remarques fondamentales de sécurité.....6
2. Utilisation conforme à la destination.....7
3. Equipement....7
4. Aperçu....8
5. Alimentation électrique.....9

5.1 Préparer le chargeur d'accu.....9

5.2 Charger l'accu....9

5.3 Entretien du chargeur....10

1. Fonctionnement.....11
2. Messages d'erreur....12
3. Commande par signal de déclenchement12
4. Remplacement de l'ampoule.....13
5. Recommandations d'utilisation.....14

10.1 Mouvements au ralenti....14

10.2 Sens apparent de rotation.....15

10.3. Oscillation harmonique....15

10.4 Déterminer la vitesse de rotation réelle d'un objet......16

1. Entretien....19
2. Accessoires / Pièces de rechange.....19
3. Données techniques.....20

Garantie 21

Un besoin d'étalonnage....21

Un problème sur votre appareil.....21

Testo dans le monde....23

Avertissement:

Les stroboscopes donnent l'impression d'un mouvement s'étant mis à l'arrêt. Ne touchez pas la machine ou l'objet que vous observez ! L'utilisation de stroboscopes peut déclencher des crises d'épilepsie chez les personnes sensibles. Risque d'explosion. N'utilisez pas l'appareil dans un environnement explosif.

Attention :

▶ N'utilisez pas l'appareil dans un environnement humide ou en présence de condensation. ▶ Veillez à ce qu'aucun liquide ou objet métallique ne pénètre dans les orifices de ventilation. ▶ Chargez l'accu uniquement avec le chargeur d'accu fourni avec l'appareil testo 476. ▶ N'utilisez le raccord électrique fourni qu'avec le testo 476.

Danger ! haute tension !

Pour réduire le risque d'électrocution, n'ouvrez jamais l'appareil. Pour remplacer l'ampoule, veuillez vous référer au 9. Remplacer l'ampoule. L'appareil ne contient aucune pièce pouvant être remplacée par l'utilisateur.

Tesla Argentina S. A. C1440ACH - BUSABS ANES Tel. (11) 46 83 - 50 50 Tel. (11) 46 53 - 50 50 Fax (11) 46 83 - 50 50 info@testo. com. ar

Testo (Asia) Ltd. Shivalin, N. T., Hong Kong

Sivalin, N. T., Hong Kong Tel. [phone]

Fax [phone]

[e-mail]

Testo Pty. Ltd.

Wentima 3152 Tel: [phone]

Tél. [phone] Fax [phone]

[e-mail]

Testo Ges. mbH

1170 Wise

Tél. [phone]

Fax [phone]

info@testo. at

S. A. Testo N. V.

1741 Temal T. 1015 89

Tel. [phone]

Fax [phone]

Inbita test. bb

T. E. C.

Cochabamba Tel: [phone]

Tél. [phone] Fax [phone]

Fax[phone] tec@supernet. com. br

100% Supernet.com

Helios SRL

Santa Cruz

Tel. [phone]

Fax [phone]

[e-mail]

Téléunion Sarajevo

Saralevo

Tél. [phone]

Fax [phone]

BRAZU

BRAZIL Tachos de Pusti

Testo do Brazil 15028.015 Comissos

13028-015 Campinas Tel [phone]

Tél. (19) 37 31 - 58 D Fax (10) 27 31 - 59 10

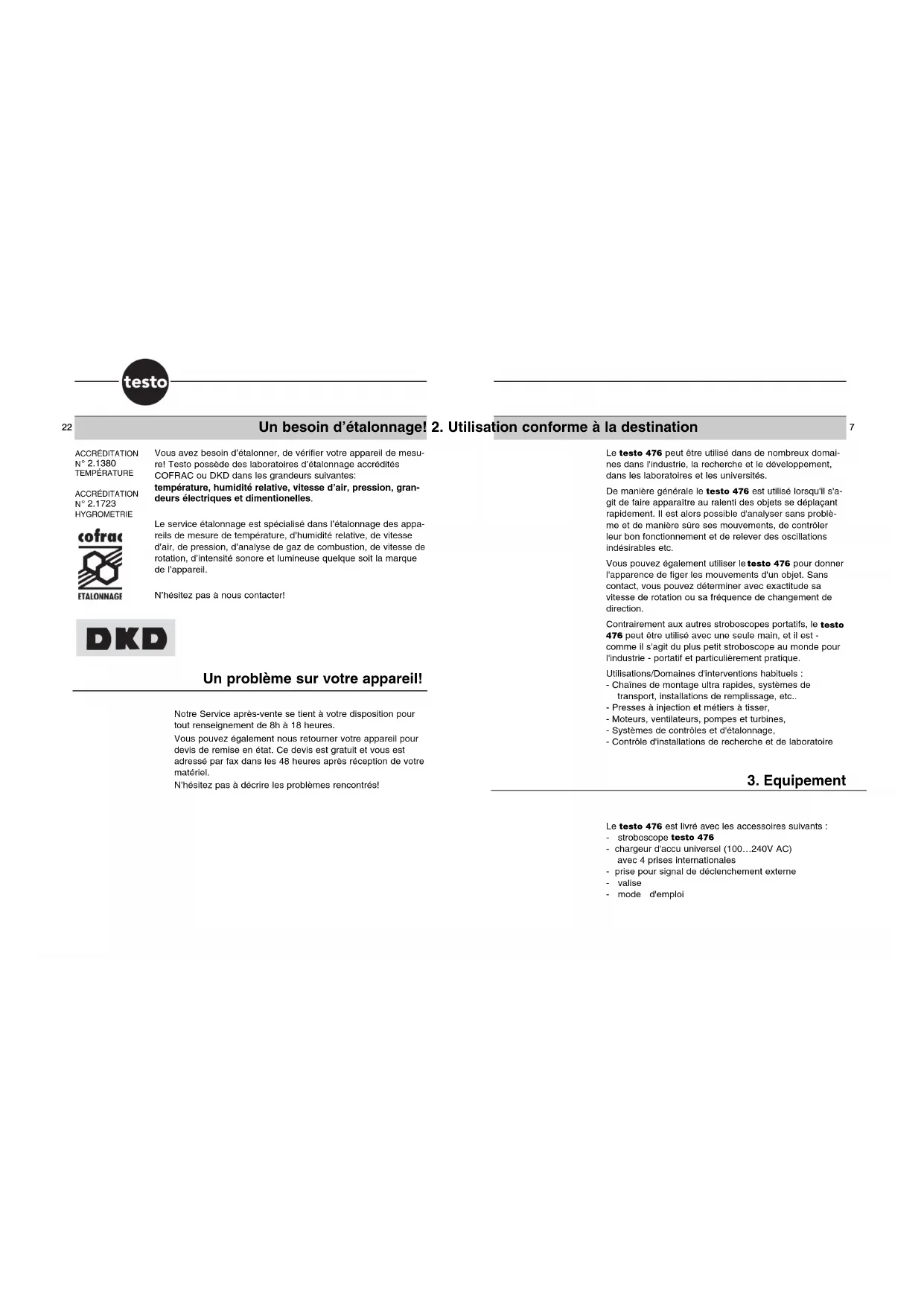

ACCRÉDITATION

N° 2.1380

TEMPÉRATURE

ACCRÉDITATION

N° 2.1723

HYGROMETRIE

ETALONNAGE

Vous avez besoin d'étalonner, de vérifier votre appareil de mesur-

rel Testo possède des laboratoires d'étalonnage accrédités

COERAC ou DKD dans les grandeurs suivantes :

température, humidité relative, vitesse d'air, pression, grandeurs électriques et dimensionnelles.

Le service étalonnage est spécialisé dans l'étalonnage des appareils de mesure de température, d'humidité relative, de vitesse d'air, de pression, d'analyse de gaz de combustion, de vitesse de rotation, d'intensité sonore et lumineuse, quel que soit la marque de l'appareil.

N'hésitez pas à nous contacter!

Un problème sur votre appareil!

Notre Service après-vente se tient à votre disposition pour tout renseignement de 8h à 18 heures.

Vous pouvez également nous retourner votre appareil pour devis de remise en état. Ce devis est gratuit et vous est adressé par fax dans les 48 heures après réception de votre matériel.

N'hésitez pas à décrire les problèmes rencontrés !

Le testo 476 peut être utilisé dans de nombreux domaines dans l'industrie, la recherche et le développement, dans les laboratoires et les universités.

De manière générale, le testo 476 est utilisé lorsqu'il s'agit de faire apparaître au ralenti des objets se déplaçant rapidement. Il est alors possible d'analyser sans problème et de manière sûre ses mouvements, de contrôler leur bon fonctionnement et de relever des oscillations indésirables, etc.

Vous pouvez également utiliser le testo 476 pour donner l'apparence de figer les mouvements d'un objet. Sans contact, vous pouvez déterminer avec exactitude sa vitesse de rotation ou sa fréquence de changement de direction.

Contrairement aux autres stroboscopes portatifs, le testo 476 peut être utilisé avec une seule main, et il est - comme il s'agit du plus petit stroboscope au monde pour l'industrie - portatif et particulièrement pratique.

Utilisations/Domaines d'interventions habituels :

• Chaînes de montage ultra rapides, systèmes de transport, installations de remplissage, etc..
• Presses à injection et métiers à tisser,
• Moteurs, ventilateurs, pompes et turbines,
• Systèmes de contrôle et d'étalonnage,
• Contrôle d'installations de recherche et de laboratoire

3. Équipement

Le testo 476 est livré avec les accessoires suivants :

• Stroboscope Testo 476
• chargeur d'accu universel (100...240V AC) avec 4 prises internationales
• prise pour signal de déclenchement externe
• valise
• mode d'emploi

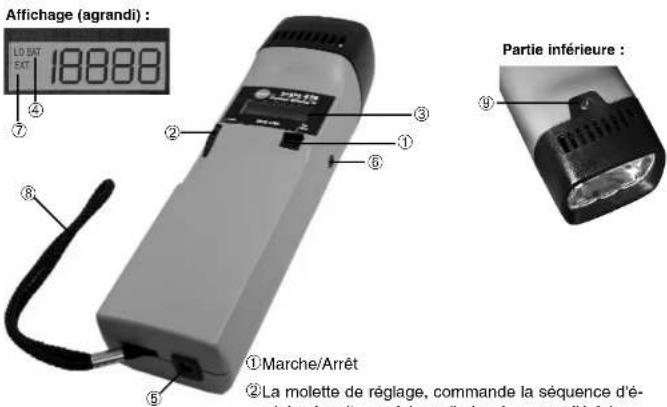

4. Aperçu garantie

Affichage (agrandi) : LO BAT EAT 18888 Partie inférieure : ①Marche/Arrêt ②La molette de réglage, commande la séquence d'é- loise les vittures à laquelle la séquence d'éloire

Testo accorde sur ce produit une garantie de 24 mois à partir de la première acquisition. Pour l'interface, la garantie est de 12 mois. Tous les défauts de matériel et de fabrication sont couverts par cette garantie.

Pendant la durée de la garantie, des défauts pouvant survenir, Testo France, ses sociétés de distribution ou ses revendeurs mandatés remplacent sans frais le matériel, conformément aux conditions ci-dessous.

Après appréciation par Testo, la société échangera les pièces défectueuses avec de nouvelles pièces ou bien remplacera intégralement le produit par un nouveau produit.

Sont exclus de cette garantie fabricant :

• Les pièces usagées (par exemple les accumulateurs, les piles) et les matériaux de consommation (par ex. le papier pour imprimante)
• Les dommages survenus par : L'utilisation non conforme ou le non-respect du mode d'emploi et/ou des consignes de sécurité.
• Un manque de soin, des incidents ou une usure normale,
• Des influences extérieures (par ex. dégâts au cours du transport, endommagement par chocs, surchauffe, eau, humidité ou acidité), l'utilisation de pièces d'accessoires impropres.

Cette garantie s'annule

- Lorsque les numéros de type ou de série sont modifiés, effacés, enlevés ou rendus illisibles. - Les réparations et les modifications ont été effectuées par un tiers non autorisé.

Cette garantie ne couvre aucun des points suivants :

- L'entretien régulier et la réparation ou le remplacement des pièces dont l'usure est normale.

- Les frais d'emballage et de transport,

- Les risques de transport, qui sont indirectement ou directement liés à cette garantie,

- Les frais engagés pour les réparations ou les réglages nécessaires ou autres en dehors des prestations de la garantie.

En cas de problème lié à la garantie, veuillez vous adresser à votre revendeur ou à la société de distribution agréée dans votre pays. www.testo.fr

Veuillez joindre au produit, une brève description du problème ainsi que le bon de commande, sur lequel la date de livraison et en particulier la date d'achat est visible. Veuillez indiquer également votre numéro de téléphone pour d’éventuelles questions.

Il n'existe aucune extension de la période de garantie.

Toute autre réclamation envers Testo concernant la transformation, la diminution ou la réparation des dommages - quelle qu'en soit la nature - est exclue.

Caractéristiques de l'affichage

Etendue de fréquence 30...12.500FPM (éclair par minute)

Précision ± 0,01% de la valeur mesurée ± 1 Digit

Résolution

±1FPM

Précision de répétabilité ±1FPM

Affichage Affichage LCD 5 chiffres

Caractéristiques de l'ampoule

Durée de vie 100.000.000 éclairs

Durée de l'éclair < 20μs

Intensité de la lumière

800 Lux à près de 20 cm de distance

Couleur de la lumière

6.000...6.500K

Energie de l'éclair

max. 150mJ

Caractéristiques électriques

Alimentation électrique

Accu

Durée de fonctionnement (continue)

min. 1h à 30...12.500 FPM à 23°C

Entrée déclencheur externe

0...5V DTL/TTL compatible 3,5 mm prise jack,Uout = 7,2 V linéaire

Valeurs de connexion admissibles

100...240V, 50/60Hz; y compris 4 prises

pour chargeur d'accu

internationales spécifiques

Accu	NIMH Accu pack

Durée de chargement

max. 3,5h

Température d'utilisation

0°...40°C

Température de stockage

-25°C...70°C)

Humidité

max. 95% hors condensation

5.1 Préparer le chargeur d'accu

Avant la toute première utilisation du chargeur d'accu, sélectionnez la prise adaptée (plusieurs versions disponibles). Disposez les orifices à l'arrière de la prise (①) de telle sorte que les pointes dans le réceptacle

③ du chargeur d'accu (②) s'adaptent puis enfoncez les. Lorsque les pointes sont bien en place, vous entendez un click et la prise est fermement en place. Le chargeur est maintenant opérationnel.

Remplacer la prise

Pour remplacer la prise du chargeur d'accu, poussez le bouton du chargeur d'accu (③) vers le haut et la prise est éjectée. Si vous souhaitez utiliser une autre prise, procédez comme décrit ci-dessus.

5.2 Charger l'accu

Chargez l'accu avant la première utilisation de l'appareil et lorsque l'affichage "LO BAT" apparaît sur l'afficheur LCD.

Remarque :

Si l'affichage "LO BAT" apparaît, l'appareil peut encore être utilisé environ 4 minutes. Lorsque l'affichage "LO BAT" clignote, l'accu est vide et l'appareil s'éteint automatiquement.

Avant la première utilisation, le chargeur d'accu doit être préparé. Cf. 5.1 Préparez le chargeur d'accu.

1 Enfoncez la prise du chargeur d'accu dans la douille de chargement du testo 476. Branchez le chargeur d'accu sur une prise murale. 2 La diode rouge du chargeur d'accu s'allume pendant l'ensemble du processus de rechargement de l'accu. - La diode rouge clignote lorsque l'accu est complètement chargé. L'appareil se charge complètement en près de deux (maximum trois) heures.

5.3 Entretien du chargeur

Plusieurs facteurs influencent la durée de vie de l'accu :

• Plus la température d'utilisation est élevée, plus courte sera la durée de vie de l'accu ; plus frais sera l'environnement, plus la durée de vie de l'accu sera longue.
• Plus souvent l'accu sera complètement vide, plus courte sera sa durée de vie.

Informations utiles :

Pour maximiser la durée de vie de l'accu :

▶ Stockez l'appareil avec un accu complètement chargé. Entre les procédures de chargement, ne videz pas complètement l'accu. Lors du stockage de l'appareil à température ambiante, chargez/déchargez l'accu une fois tous les trois mois.

Image N° : 1 2 3 4

Séquence d'éclairs 6.000 4.000 3.000 1.500

Les images à 6000 et 4000 tr/mn ne sont pas des images uniques mais des images double ou quadruple. Une image unique apparaît à 3000 tr/mn puis à 1500 tr/mn.

1500 est la moitié de 3000. C'est pourquoi la vitesse de rotation réelle est de 3000 tr/mn.

11. Entretien

Du fait de la haute tension régnant à l'intérieur de l'appareil, l'utilisateur devrait s'abstenir d'entreprendre des opérations d'entretien sur l'appareil (exception : remplacement de la lampe éclair, cf. page 12). Si d'autres réparations sont nécessaires, veuillez vous adresser à nos techniciens du service après-vente.

Les surfaces externes ne doivent être nettoyées qu'avec un chiffon sec non pelucheux. Ne laissez pénétrer aucun liquide dans l'appareil.

12. Accessoires/pièces de rechange

Etui avec sangle et clip de fixation 0516 4760

Lampe Xenon de rechange (x2) pour stroboscope 0554 4760

Certificat d'étalonnage ISO

0520 0012

Tachymètre optique et mécanique

Pts d'étalonnage 500; 1000; 3000 tr/min

Pour pouvoir déterminer la vitesse de rotation théorique du ventilateur, une pale du ventilateur est équipée d'un marquage et l'on réalise à nouveau le test.

Image N° : 1 2 3 4

Séquence d'éclairs 3.300 2.200 1.650 1.320

Image N° : 5 6 7 8

Séquence d'éclairs 1.100 825 733,3 550

Avec l'aide du marquage d'orientation, il apparaît maintenant clairement que les images apparaissant à 3300, 1650 et 825 tr/mn sont des images multiples harmoniques. Dans chacun de ces cas apparaissent trois marques d'identification.

Toutefois, une image unique apparaît à 1100 tours et à nouveau à 550 tr/mn. Il n'apparaît ici qu'une marque. Rappelez-vous qu'une "image unique apparaît toujours exactement à la moitié de la vitesse de rotation d'un objet". 550 est la moitié de 1100. C'est pourquoi la vitesse de rotation du ventilateur doit être de 1100 tr/mn.

Exemple 2 (pas de marquage nécessaire) :

Il est démontré à l'aide de cet exemple que la vitesse de rotation théorique d'un objet peut être déterminée sans utilisation du marquage d'orientation. Ceci à la condition que l'objet présente une forme appropriée.

Supposons que tout ce que nous savons de la vitesse de rotation de cette came est qu'elle est inférieure à 7000 t/mn ; du fait de sa forme caractéristique, il n'est pas nécessaire de mettre en place un marquage d'orientation. Si la fréquence d'éclairs passe en dessous de 7000, alors des images "figées" apparaissent (cf. page suivante) :

1 Veillez à charger l'accu avant la première utilisation. 2 Dirigez le testo 476 sur l'objet en mouvement et allumez l'appareil (①). - Il se passe 1 à 2 secondes avant que l'appareil soit opérationnel. - Lorsque le signal "LO BAT" apparaît sur l'afficheur, il est nécessaire de charger l'accu. 3 Réglez la séquence d'éclairs avec la molette de réglage (②) jusqu'à ce que l'objet apparaisse immobile (en approchant la fréquence du mouvement l'objet apparaît comme s'il se déplaçait plus lentement). - La valeur est affichée sur l'afficheur LCD (③). Unité : "Éclairs par minute (FPM)" = 1/mn = t/mn. Pour obtenir l'unité "Éclair par seconde" = 1/s = Hz : divisez la valeur affichée par 60.

Important :

Des images immobiles n'apparaissent pas seulement lorsque la fréquence du mouvement est atteinte, mais également lorsqu'un multiple ou une fraction de la fréquence du mouvement est atteinte. Vous trouverez d'autres informations sur la réduction visuelle du mouvement d'un objet ainsi que sur l'utilisation de votre

télécommande 476 dans les chapitres respectifs suivants de ce manuel.

Informations pratiques :

La fréquence d'éclairs à laquelle l'image de l'objet apparaît avec le contraste le plus important est la fréquence du mouvement.

12 17

Partie inférieure :

E1: Le couvercle avant n'est pas fixé correctement. Si ce message E1 apparaît, il faut arrêter l'appareil. Dévissez la vis avant du boîtier (①), repositionnez le réflecteur et revissez la vis du couvercle avant.

8. Commande par signal de déclenchement

EXT s'allume lorsque la prise déclencheur est en place.

Le testo 476 peut être commandé par un signal de déclencheur externe. La douille d'entrée pour le signal de déclenchement est compatible DTL/TTL. Elle reconnaît un signal rectangulaire de 0 à +5V avec une durée minimale de 800ns.

La prise déclencheur est équipée d'une prise jack standard de 3,5 mm. Câblage (ne vaut que pour la prise fournie) :

La connexion externe (ronde) constitue le conducteur commun. La connexion médiane correspond à une sortie courant continu +7,2 V pour alimenter les capteurs externes sans alimentation électrique propre. La connexion externe constitue le signal d'entrée qui déclenche l'éclair.

Remarque :

▶ Eteignez l'appareil avant de mettre en place ou de retirer un câble de déclencheur. Lorsque la prise déclencheur est en place, la molette est désactivée.

Attention :

▶ N'induisez pas de signal supérieur à 208 Hz.

Informations pratiques :

• Si vous connaissez d'avance la vitesse de rotation approximative de l'objet, alors vous disposez d'un point de départ efficace.
• Si l'objet a une forme uniforme, comme par exemple un ventilateur avec plusieurs pales ou un arbre de moteur, il faut donner une marque d'identification (avec une couleur par exemple, avec une bande réfléchissante ou équivalent), afin de pouvoir différencier l'orientation du mouvement.
• Une image unique apparaît toujours exactement à la moitié du nombre de tours réel d'un objet !

Cet exemple montre pourquoi la marque d'identification est importante. Supposons par exemple que vous souhaitiez déterminer la vitesse de rotation réelle de ce ventilateur. La seule chose que vous connaissez est que sa vitesse de rotation est inférieure à 3500 t/min. Si vous réduisez la séquence d'éclairs en la réduisant à partir de 3500 FPM (éclairs par min), les images figées suivantes apparaissent :


Séquence d'éclairs 3.300 2.200 1.650 1.320

Image	N°	5	6	7
Séquence	d'éclairs	1.100	825	733,3

Quelle est la vitesse théorique de rotation du ventilateur? Les images 1, 3, 5, 6 et 8 apparaissent "figées", c'est-à-dire que la vitesse de rotation pourrait être de 3300, 1650, 1100, 825 ou 550 t/mn. Laquelle est juste ?

Supposons que vous souhaitiez ralentir le mouvement du ventilateur utilisé dans l'exemple précédent et l'éclaircir.

Procédure : augmentez lentement la fréquence des éclairs en partant de 1000 FPM. A 1500 FPM l'image semble à nouveau se figer. Continuez à augmenter la fréquence des éclairs.

L'image semble à nouveau se figer vers 3000 FPM. À cette fréquence, l'image apparaît très claire. Vous pouvez maintenant passer la fréquence au-delà et en dessous de 3000 FPM pour laisser tourner le ventilateur dans le sens ou dans le sens contraire des aiguilles d'une montre.

Informations pratiques :

• Des images "figées" apparaissent autant lorsque l'on atteint des multiples que des fractions du nombre de tour théorique de l'objet. Un ventilateur qui tourne par exemple à 1000 t/mn paraît se figer pour des multiples tels 2000 (2x), 3000 (3x), 4000 (4x) etc. ainsi qu'à des fractions tels 500 (1/2x), 750 (3/4x) et 1500 (1 1/2x) etc.
• Quelques images figées apparaissent comme des images uniques tandis que d'autres apparaissent comme des images multiples. Ceci gagne en importance lorsque vous souhaitez déterminer la vitesse de rotation théorique de l'objet (cf. 10.4 Déterminer la vitesse de rotation réelle d'un objet).

10.4 Déterminer la vitesse de rotation réelle d'un objet

Le TESTO 476 peut être utilisé comme tachymètre pour déterminer la vitesse de rotation réelle et/ou la fréquence de modification de sens d'un objet. Ceci est réalisé en "figeant" le mouvement de l'objet et en réalisant une lecture de l'affichage LCD. Comme pour tous les stroboscopes, il s'agit alors de s'assurer que l'image figée n'est pas une harmonique de la vitesse de rotation théorique de l'objet.

1. Enlevez la vis du capot avant qui se trouve sous la partie avant du capot (①). 2. Relevez le capot (②). Veillez alors à ne pas casser l'ancienne lampe. Assurez-vous que les crochets du bord supérieur sont dégagés. Enlevez le capot. 3. Saisissez fermement la lampe usagée et sortez-la en tirant dessus (③). 4. Utilisez un tissu non gras et non pelucheux pour saisir la nouvelle lampe éclair. Enfoncez celle-ci dans la douille de connexion (④).

Attention :

• Veillez à ce que la lampe éclair soit correctement positionnée dans la douille de connexion. Si elle est pleine, ceci conduit à une émission lumineuse plus faible du réflecteur. 5 Glissez le capot avant (5) par-dessus la nouvelle lampe et accrochez-le de nouveau par le haut. Fermez le capot sur la partie inférieure du boîtier et refixez la vis.

Remarque :

Pour des raisons de sécurité, l'appareil n'émet pas d'éclairs si le couvercle n'est pas en place. Si le couvercle n'est pas correctement fixé, un message d'alarme "E1" apparaît sur l'afficheur. D'autres informations sont disponibles sous 7. Messages d'erreur.

10.1 Mouvements au ralenti

Comme précisé, le testo 476 est essentiellement utilisé pour réduire en apparence le mouvement d'un objet ou pour le figer. Ceci vous permet de réaliser une analyse de rendement en fonctionnement, sûre et sans problème.

Afin de laisser apparaître un objet au ralenti, il est nécessaire de le "flasher" légèrement au-dessus ou en-dessous de la valeur théorique (ou une oscillation harmonique de sa vitesse de rotation, comme il est précisé ci-dessous). Utilisez simplement la molette jusqu'à avoir obtenu le ralentissement apparent souhaité.

Informations pratiques :

La vitesse de rotation avec laquelle l'objet paraît se déplacer peut être déterminée par la soustraction de la séquence d'éclairs à la vitesse de rotation théorique de l'objet.

Si un objet se déplace à 1000 t/min et qu'il est flashé avec une fréquence de 1005 FPM, alors l'objet paraît se déplacer avec une vitesse de rotation de 5 t/min.

Vitesse de rotation = vitesse de rotation théorique

moins fréquence du flash = 1.000 tr/min - 1.005 tr/min = 5 tr/min

10.2 Sens de rotation apparent

La direction (dans le sens ou dans le sens contraire des aiguilles d'une montre, c'est-à-dire en avant ou en arrière), dans laquelle un objet paraît se déplacer est déterminée par la fréquence du flash, la trajectoire effective de l'objet et l'orientation du rayon du stroboscope par rapport à l'objet.

Supposons que vous souhaitiez réduire de façon sensible le mouvement d'un ventilateur tournant dans le sens des aiguilles d'une montre à 1000 tr/mn.

Cas 1: Vous vous trouvez devant l'objet et le "flashez" avec une fréquence de 1005 FPM. On obtient alors une vision comme si l'objet se déplaçait dans le sens contraire des aiguilles d'une montre avec une vitesse de 5 tr/mn. Cas 2: Vous vous trouvez devant l'objet et le "flashez" avec une fréquence de 995 FPM. On obtient alors une vision comme si l'objet se déplaçait dans le sens des aiguilles d'une montre avec une vitesse de 5 tr/mn. Cas 3: Vous vous trouvez derrière l'objet et le "flashez" avec une fréquence de 1005 FPM. On obtient alors une vision comme si l'objet se déplaçait dans le sens des aiguilles d'une montre avec une vitesse de 5 tr/mn. Cas 4: Vous vous trouvez derrière l'objet et le "flashez" avec une fréquence de 995 FPM. On obtient alors une vision comme si l'objet se déplaçait dans le sens contraire des aiguilles d'une montre avec une vitesse de 5 tr/mn.

10.3 Oscillation harmonique

Si vous augmentez en permanence la fréquence de "flashage" d'un objet, il apparaît comme s'il se figeait, comme s'il bougeait au ralenti, se déplace en avant, se fige à nouveau, se déplace en arrière, plusieurs images se forment etc.

Ces images apparaissent dans le cas des multiples mathématiques définis ou des oscillations harmoniques de la vitesse de rotation théorique de l'objet.
