Caractéristiques techniques	Disque dur externe PIONEER BDRS13UBK, capacité de stockage de 1 To, interface USB 3.0, compatible avec Windows et Mac.
Utilisation	Idéal pour le stockage de fichiers, sauvegardes de données et transfert rapide d'informations entre appareils.
Maintenance et réparation	Pas de maintenance requise, mais il est conseillé de défragmenter régulièrement et de vérifier l'intégrité des données.
Sécurité	Protection par mot de passe et cryptage des données disponibles selon le logiciel utilisé.
Informations générales	Dimensions compactes, léger et facile à transporter, idéal pour les utilisateurs en déplacement.

FOIRE AUX QUESTIONS - BDRS13UBK PIONEER

Comment connecter le PIONEER BDRS13UBK à mon ordinateur ?

Pour connecter le PIONEER BDRS13UBK, utilisez le câble USB fourni. Branchez une extrémité du câble dans le disque dur et l'autre dans un port USB disponible sur votre ordinateur.

Le disque dur n'est pas reconnu par mon ordinateur, que faire ?

Vérifiez que le câble USB est correctement branché et que le disque est alimenté. Essayez de le connecter à un autre port USB ou à un autre ordinateur. Si cela ne fonctionne pas, vérifiez que les pilotes de votre système sont à jour.

Comment formater le PIONEER BDRS13UBK ?

Pour formater le disque, ouvrez 'Gestion des disques' sur votre ordinateur. Faites un clic droit sur le disque PIONEER BDRS13UBK et sélectionnez 'Formater'. Suivez les instructions à l'écran pour choisir le format souhaité.

Puis-je utiliser le PIONEER BDRS13UBK avec un appareil autre qu'un ordinateur ?

Le PIONEER BDRS13UBK est conçu principalement pour une utilisation avec des ordinateurs. Cependant, il peut également être utilisé avec certains téléviseurs et systèmes audio compatibles, selon le format de fichier supporté.

Comment transférer des fichiers vers le PIONEER BDRS13UBK ?

Pour transférer des fichiers, ouvrez l'explorateur de fichiers sur votre ordinateur, localisez les fichiers que vous souhaitez transférer, puis faites un glisser-déposer vers l'icône du disque PIONEER BDRS13UBK.

Que faire si le disque dur fonctionne lentement ?

Si le disque dur fonctionne lentement, essayez de le défragmenter si vous utilisez Windows. Assurez-vous également que l'espace de stockage n'est pas presque plein et que le disque est en bon état en vérifiant les erreurs.

Le disque dur fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème matériel. Déconnectez le disque dur et testez-le sur un autre ordinateur. Si le bruit persiste, il est recommandé de contacter le support technique pour obtenir de l'aide.

Comment sécuriser les données sur le PIONEER BDRS13UBK ?

Pour sécuriser vos données, vous pouvez utiliser des logiciels de cryptage pour protéger les fichiers sur le disque. Pensez également à faire des sauvegardes régulières de vos données sur un autre support.

MODE D'EMPLOI BDRS13UBK PIONEER

BDR-S13UBK Owner’s Manual Manuel de l’utilisateur2 BDR-S13UBK

• Nous vous remercions d’avoir acheté ce produit Pioneer. Avant d’utiliser le lecteur, assurez-vous d’avoir lu l’intégralité des avertissements, des mises en garde, des remarques, et les autres informations importantes relatives à la sécurité dans ce manuel de l’utilisateur, qui contient également des informations importantes, dont des données de réglementation, le contrat de licence du logiciel, les détails concernant l’enregistrement du produit, les procédures d’entretien, et les consignes d’installation et d’utilisation. Table des matières Système d’exploitation p. 5
• Avant utilisation p. 6

Précautions d’utilisation

• Pioneer n’est pas responsable de la perte de données et limite sa responsabilité concernant tout échec du produit à fonctionner correctement comme détaillé dans la garantie limitée du produit d’une durée d’un an. Il est fortement recommandé d’enregistrer régulièrement toutes les données importantes.

• Veillez à ne pas enfreindre les restrictions de droit d’auteur des législations de chaque pays. Si cet appareil est utilisé pour enregistrer des matériels protégés par les droits d’auteur, l’autorisation doit être obtenue des détenteurs respectifs des droits d’auteurs. L’enregistrement des matériels protégés par les droits d’auteur sans l’approbation expresse des détenteurs respectifs des droits d’auteurs peut provoquer des sanctions pénales. VOUS ÊTES RESPONSABLE DE L’UTILISATION DE CE PRODUIT. Pioneer décline toute responsabilité pour tous les dommages légaux résultant de l’utilisation de cet appareil dans la copie non autorisée des matériels protégés par les droits d’auteur.

• Tous les noms des corporations, des produits, et des systèmes listés dans le présent document, même quand les symboles (™) ou (®) sont omis, sont considérés comme les marques de commerce déposées des propriétaires respectifs. AVERTISSEMENT Laclassicationdeceproduitaétédéterminéesouslanormeinternationale IEC 60825-1:2014, Sécurité des appareils à laser. Ce produit de classe 1 contient un laser à diode de classe 3B. Pour assurer une sécurité constante, n’enlevez pas lescouverclesoun’essayezpasd’accéderàl’intérieurduproduit.Coneztoutes les réparations à du personnel compétent.

APPAREIL À LASER DE CLASSE 1

L’étiquette de mise en garde suivante apparaît sur votre appareil : Emplacement : au-dessus du couvercle.4 BDR-S13UBK

AVERTISSEMENT POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, N’ENLEVEZ PAS LE COUVERCLE (OU L’ARRIÈRE). AUCUNE PIÈCE INTERNE RÉPARABLE PAR L’UTILISATEUR. CONFIEZ TOUTE RÉPARATION À DU PERSONNEL COMPÉTENT. AVERTISSEMENT CE PRODUIT N’EST PAS ÉTANCHE. Pour éviter tout incendie ou risque de choc électrique, ne placez pas de récipient contenant de l’eau proche du matériel (tel qu’un vaseouunpotdeeurs)ounel’exposezpasauxgouttes,auxéclaboussements,àla pluie ni à l’humidité.5 BDR-S13UBK

Système d’exploitation Systèmes d’exploitation pris en charge : Windows

• Référez-vousausiteWebofcieldePioneerpourobtenirdesinformationssurles derniers systèmes d’exploitation pris en charge. Lecteur Blu-ray Ultra HD LafonctionIntelSoftwareGuardExtensions(IntelSGX)estunecongurationrequise pour le processeur et le micrologiciel de la carte mère pour lire le contenu protégé par DRM(gestiondesdroitsnumériques)desdisquesdelmUltraHDBlu-raysurune plateforme Windows. Remarque Intel SGX a été supprimé des processeurs Intel de 11e génération et plus récents, et la prise en charge de SGX peut être supprimée sur les nouvelles versions des pilotes ou des programmes utilitaires Intel tels que les pilotes et micrologiciels Intel SGX et Intel Management Engine à l’avenir. De tels changements pourraient faire perdre à ces plateformes la prise en charge de la lecture des disques vidéo Ultra HD Blu-ray.

• Référez-vous au site Web de Pioneer pour obtenir des détails sur les environnements de lecture. https://www.pioneerelectronics.com/PUSA/Computer/Computer+Drives/BDR-S13UBK L’environnement de fonctionnement requis peut changer en fonction du système d’exploitation ou des applications utilisés. Veuillez consulter les fournisseurs de logiciels ou de systèmes d’exploitation pour toute question au sujet des systèmes d’exploitations ou des applications.6 BDR-S13UBK

Avant utilisation Vérication des accessoires

Manuel de l’utilisateur (dont les informations sur la garantie et la clé du produit de l’application)

• Téléchargez le logiciel de l’application depuis le site Web à l’adresse https://jpn.pioneer/cyberlink_soft/en.php. La clé de téléchargement de l’application (clé du produit) est jointe à l’arrière du manuel de l’utilisateur.

• Si un accessoire manque, veuillez contacter le fournisseur qui vous a vendu ce produit.

• Veuillez télécharger l’utilitaire de lecteur BD Pioneer depuis le site Web Pioneer. https://pioneer.jp/device_e/product-e/ibs/device_e/dev00001r_e.html#DriveUtility L’utilitairedelecteurpermetàl’utilisateurdecongurerplusieursfonctionsdulecteur telles que le réglage de la méthode de lecture si la lecture correcte d’un CD de musiqueestimpossibleetlacongurationdelafonctionPureReadandeminimiserla survenue d’interpolation de données provenant d’erreurs. Pour plus de détails, référez-vous à « Fonctions pratiques » à la page 17.7 BDR-S13UBK

• Lorsdel’utilisationdecetappareil,veillezàbiensuivrelesavertissementsafchés et les mises en garde de votre fabricant d’ordinateurs.

• Ce lecteur est conçu pour être installé dans un ordinateur. Assurez-vous que vous utilisez des vis pour bien sécuriser le lecteur dans l’ordinateur. AVERTISSEMENT Veillez à bien suivre les mises en garde suivantes. À défaut, un risque d’incendie ou d’électrocution existe.

• Branchezlescâblessurl’appareilseulementaprèsavoirvériéquelescâblesne se sont pas détériorés ni ont été endommagés. N’utilisez aucun câble qui s’est détérioré ou a été endommagé.

• Nedécomposezpasetnemodiezpasl’appareil.Nefaitesrentreraucunmétal, objetinammable,ouautrescorpsétrangersdansl’appareil.

• Assurez-vous que de l’eau ne s’introduise pas dans l’appareil et que celui-ci reste sec.

• Veillezàl’utiliserselonlatensiond’alimentationspéciée. Dans les circonstances suivantes, éteignez l’appareil, débranchez l’ordinateur, et contactez votre fournisseur ou Pioneer.

• Si de la fumée s’échappe de l’appareil, ou si des anomalies telles que des odeurs ou des bruits inhabituels sont observées.

• Si de l’eau ou un corps étranger sont entrés dans l’appareil.

• Si l’appareil est tombé ou que son couvercle est endommagé. Les symboles indicateurs utilisés pour ce produit (dont ses accessoires) indiquent les éléments suivants : CA (Courant alternatif) CC (Courant continu)8 BDR-S13UBK

• Ne l’utilisez pas dans des lieux poussiéreux ni dans des lieux très chauds, ou humides.

• Ne soumettez pas l’appareil à des vibrations ou à des chocs.

• Quand vous installez l’appareil, assurez-vous que l’appareil et l’ordinateur ont d’abord étééteints.Deplus,avantutilisation,retirezlelmprotecteurtransparentsurla surface frontale du lecteur (cadran).

• Durant l’opération, ne déplacez pas et ne soulevez pas l’appareil.

• Faites attention à la condensation. S’il y a de la condensation, laissez l’appareil pendant une ou deux heures pour que l’humidité s’évapore avant utilisation.

• N’inspectezpasetnemodiezpasl’intérieurdel’appareil.

• Utilisez un chiffon doux et sec pour enlever toute saleté à l’extérieur de l’appareil. En cas de salissure importante, diluez un nettoyant neutre dans cinq à six volumes d’eau et trempez-y un chiffon doux, essuyez la saleté, puis séchez la surface avec un chiffon sec. N’utilisez pas de produits chimiques volatils comme du benzène, des diluants, de l’alcool, des aérosols, car ils risquent d’endommager la surface. Avant de nettoyer vos dispositifs électroniques en utilisant un chiffon traité avec des produits chimiques, veillez à bien lire les mises en garde mentionnées sur les chiffons.

• Aucune garantie n’existe quant à la conservation des données lors de l’utilisation de cet appareil. Assurez-vous de réaliser régulièrement des sauvegardes de vos données pour les récupérer en cas de dysfonctionnement. Manipulation des disques

• Ne touchez pas et ne rayez pas la face de signal (brillante) du disque.

• Manipulez le disque soit par les deux bords, soit par le trou au centre et par un bord.

• N’apposez pas d’autocollants ni d’étiquettes sur le disque.

• N’utilisezpasdedisquesssurésoutrèsdéformés.Cela peut entraîner un dysfonctionnement de l’appareil.

• Quand vous utilisez de vieux disques ou des disques delocation,vériezqu’iln’yapasdessuresautourdu trou central. La force centrifuge provenant de la rotation àhautevitessepeutélargircesssures,cequipeut entraîner la rupture du disque.

• N’utilisez pas de disques avec des formes spéciales (en forme de cœur, en forme d’hexagone, etc.) ou d’autres disques non standard. Le cas échéant, un risque de dysfonctionnement existe. Mises en garde concernant l’utilisation9 BDR-S13UBK

• Si de la poussière ou des traces de doigt sont présentes sur le disque, utilisez un chiffon doux pour les enlever, en partant du centre du disque, jusqu’au bord extérieur. N’essuyez pas le disque dans un geste circulaire.

• N’utilisez pas de pulvérisateur ni d’agents antistatiques. Cela peut endommager le disque. Pour protéger le disque, assurez-vous qu’il est conservé dans un boîtier et veillez à ce qu’il n’y ait pas de saleté ou de poussière sur la surface d’enregistrement avant de l’utiliser. Mises en garde concernant l’utilisation10 BDR-S13UBK

Caractéristiques Vitesse d’écriture/Vitesse de lecture

• Quand la fonction PureRead est activée, la priorité est donnée à la précision de lecture, et la vitesse de lecture maximale du CD audio et du CD ROM est réglée à 40x.LafonctionPureReadestactivéepardéfaut.Lafonctionpeutêtrecongurée en utilisant l’utilitaire de lecteur BD Pioneer. Remarque

• La lecture de disques enregistrés BD/DVD/CD est possible dans les lecteurs qui prennent en charge ces formats. Veuillez consulter le fabricant du produit concerné au sujet de la compatibilité. Pour exécuter l’écriture à haute vitesse, veuillez utiliser un média qui prend en charge l’enregistrement et l’écriture à haute vitesse. Référez-vous au site Web de Pioneer pour obtenir des détails. https://pioneer.jp/device_e/product-e/ibs/device_e/dev00003r_e.html

• Lecture de Dual Disc — Le format Dual Disc peut enregistrer des vidéos au format standard DVD et de l’audio sur une face, et l’audio peut être reproduit par un lecteur CD sur l’autre face.11 BDR-S13UBK

Caractéristiques — Quand vous insérez un Dual Disc dans l’appareil de lecture ou que vous l’enlevez de l’appareil, la surface opposée à la face de lecture peut être rayée. Des problèmes peuvent survenir quand vous lisez la face rayée. — La face audio (la face non-DVD) n’est pas conforme avec les standards physiques généraux des CD, et ne peut pas être lue dans certains cas. — La face de DVD Dual Disc peut être lue. — PourplusdedétailssurlesspécicationsdeDualDiscetlesstandards,veillez à contacter le distributeur ou le vendeur du disque.12 BDR-S13UBK

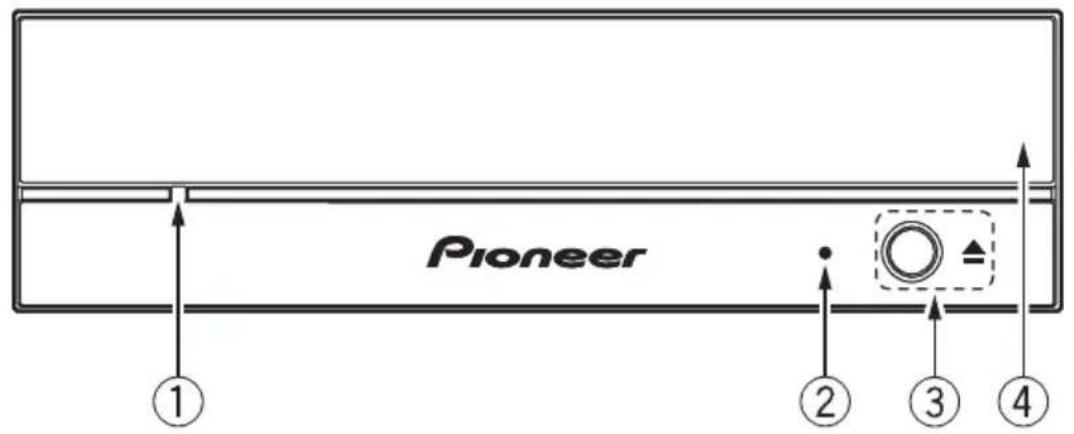

Noms des pièces et fonctions Avant

Trou d’éjection forcée Si le plateau ne s’ouvre pas même après avoir appuyé sur le bouton d’éjection, le plateau peut être ouvert en insérant un objet long et étroit comme l’extrémité d’un grand trombone dans ce trou. Dans une utilisation normale, ouvrez le plateau en utilisant le bouton d’éjection. Quand vous utilisez le trou d’éjection forcée, assurez-vous que l’appareil est éteint, et attendez pendant au moins une minute pour que la rotation du disque cesse.

Indicateur d’occupation (OCCUPÉ) Indique l’état opérationnel comme suivant. Lecture Allumé Écriture Allumé Ouverture/fermeture du plateau Allumé

Ouvre et ferme le plateau du disque.

Plateau du disque Appuyez sur le bouton d’éjection pour ouvrir le plateau du disque, et face étiquette vers le haut, placez un disque sur le plateau aligné avec les rainures. Appuyez sur le bouton d’éjection, ou poussez doucement l’avant du plateau pour le fermer. Ne tirez pas en forçant pour ouvrir le plateau du disque.13 BDR-S13UBK

Noms des pièces et fonctions Arrière

Borne d’entrée CC Puissance d’entrée de + 3,3 VCC, + 5 VCC et + 12 VCC. Point Nom Fonction Point Nom Fonction 1 3,3 Puissance d’entrée de + 3,3 VCC (non utilisée) 9 5 Puissance d’entrée de + 5 VCC 2 3,3 Puissance d’entrée de + 3,3 VCC (non utilisée) 10 G Mise à la terre 3 3,3 Puissance d’entrée de + 3,3 VCC (non utilisée) 11 DAS Signal d’activité (non utilisé) 4 G Mise à la terre DSS Désactivation de l’accélération du différé (non utilisé) 5 G Mise à la terre 12 G Mise à la terre 6 G Mise à la terre 13 12 Puissance d’entrée de + +12 VCC 7 5 Puissance d’entrée de + 5 VCC 14 12 Puissance d’entrée de + +12 VCC 8 5 Puissance d’entrée de + 5 VCC 15 12 Puissance d’entrée de + +12 VCC

Interface de terminal SATA Lors de la connexion d’un ordinateur au terminal SATA, utilisez un câble à 7 broches. Utilisez un câble compatible SATA de moins de 1 m de long. Point Nom Fonction Point Nom Fonction 1 G Mise à la terre 5 B- Câble de signal de données B 2 A+ Câble de signal de données A 6 B+ 3 A- 7 G Mise à la terre 4 G Mise à la terre Utilisation de disques de 8 cm Sicetappareilestutilisédansunecongurationverticale,lesdisquesde8cmne peuvent pas être utilisés, même s’il est placé dans un adaptateur de 8 cm.14 BDR-S13UBK

Installation du lecteur

Éteignez l’ordinateur et enlevez le câble d’alimentation de la prise secteur.

Retirez le panneau vierge sur le devant de la fente de 5 pouces 1/4.

Insérez le lecteur dans la fente.

Si le lecteur nécessite des réparations, faites-le selon le manuel de l’utilisateur de l’ordinateur.

Quand l’installation est terminée, retirez le lm protecteur transparent sur la surface avant du lecteur (cadran). Si le retrait du lm protecteur transparent n’est pas possible après l’installation de boîtier de l’ordinateur, enlevez d’abord le lm protecteur transparent avant d’insérer soigneusement le lecteur dans la fente de l’ordinateur.

• Utilisez des vis de moins de 6 mm de long. L’utilisation de longues vis peut causer des dommages sur le lecteur.

• Si les vis ne sont pas complètement serrées, un bruit de cliquetis peut être provoqué par vibration venant de la rotation du disque. De ce fait, assurez-vous que le lecteur est bien installé.

• Le dessous du produit contient une feuille grise attachée, insonorisée et étanche à la poussière. Utilisez le lecteur sans enlever cette feuille.

• Assurez-vousquelelecteursoitbienxéàl’intérieurdel’ordinateuravant utilisation.

• Branchezlescâblessurl’appareilseulementaprèsavoirvériéquelescâblesne se sont pas détériorés ni ont été endommagés.15 BDR-S13UBK

• Éteignez l’ordinateur.

• Connectez le câble d’alimentation depuis l’ordinateur. Le connecteur électrique utilisé pour ce produit est un connecteur standard Serial ATA.

• Branchez le câble d’interface Serial ATA. Câble d’alimentation Serial ATA Câble d’interface Serial ATA

• Le connecteur a une forme asymétrique pour éviter une mauvaise insertion.

• Forcer pour essayer d’insérer le connecteur dans le mauvais sens peut endommager le connecteur.

• Quandvousbranchezlecâble,vériez l’orientation du connecteur.

• Vériezsoigneusementquelescâblesà brancher n’ont pas été endommagés ni détériorés. Quand vous avez connecté le produit, utilisez la méthode suivante pour vérier que le produit est correctement reconnu par le système d’exploitation de l’ordinateur.

• Depuis le [Panneau de conguration], ouvrez le [Gestionnaire de périphériques] etouvrezl’élémentCD-ROMouDVD/CD-ROM.Vériezqueleproduitest correctement reconnu par le système d’exploitation de l’ordinateur.

• Cliquez sur l’icône [Système], et sélectionnez l’onglet [Gestionnaire de périphérique]. OuvrezlelecteurDVD/CD-ROMpourafcherlespropriétésdel’appareil,etvériez l’état de l’appareil. Éjection forcée du disque Dans la situation suivante, vous pouvez forcer l’éjection du disque en utilisant le trou d’éjection forcée.

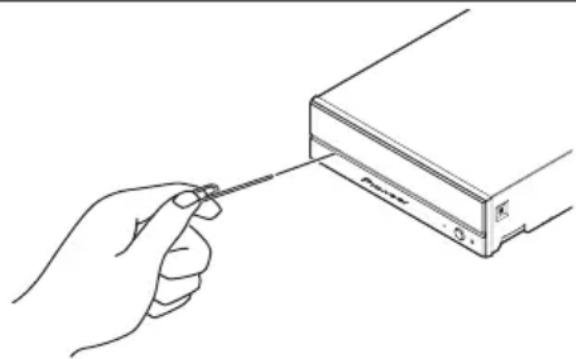

• Quand l’appareil a connu un dysfonctionnement et que le disque ne peut pas être éjecté par le bouton d’éjection ou par le logiciel

Vériez que l’ordinateur est éteint, et que le disque ne tourne plus.

Redressez un trombone ou un objet similaire, et insérez-le, de manière rectiligne, dans le trou d’éjection forcée et poussez fort.

Le plateau du disque sortira de 5 mm à 10 mm, vous pourrez alors tirer le plateau pour retirer le disque. Remarque

• Ne forcez jamais pour éjecter le plateau tandis que le disque tourne toujours, sinon, vous risquez de vous blesser ou d’endommager le disque.

• Ne placez pas d’objets à moins de 12 cm de l’avant de l’appareil, cela pourrait empêcher l’éjection du disque.16 BDR-S13UBK

Téléchargement et installation de CyberLink Media Suite (avec la clé du produit)

Accédez au site Web mentionné à l’arrière de ce manuel.

Vériez le contrat de licence, et cliquez sur « Accepter » pour vous rendre sur la page Web de CyberLink. Téléchargement

Après avoir accédé au site Web de téléchargement, connectez-vous avec votre adresse e-mail de membre CyberLink ainsi qu’avec votre mot de passe. (Si vous ne vous êtes pas inscrit en tant que membre CyberLink, cliquez sur «S’enregistrermaintenant»etenregistrez-vousand’êtremembre.)

Après vous être enregistré, l’écran de saisie de la clé du produit sera afché. Saisissez la clé du produit fournie et cliquez sur « Envoyer ». La clé du produit se trouve à l’arrière de ce manuel. (La clé de 16 caractères est imprimée sur l’étiquette.)

Si la clé du produit a été correctement saisie, l’écran pour télécharger le programme de téléchargement sera afché. Cliquez sur le lien de téléchargement pour télécharger le programme de téléchargement. Télécharger à nouveau le programme de téléchargement Après avoir enregistré la clé du produit sur le site Web de téléchargement, un e-mail sera envoyé à votre adresse e-mail de membre CyberLink. Le programme de téléchargement peut être téléchargé à nouveau à partir du lien dans l’e-mail pendant 30 jours à partir de l’enregistrement de la clé du produit. Installation

Connectez le lecteur à un ordinateur Windows.

Ouvrez le chier téléchargé pour commencer à télécharger le programme.

Une fois le téléchargement ni, le message d’installation sera afché dans la boîte de dialogue. Cliquez sur « Installer » pour lancer le programme d’installation. (Même si vous ne cliquez pas sur « Installer », le programme d’installation se lancera automatiquement après 1 minute.)

Après le lancement du programme d’installation, suivez les instructions sur celui-ci pour installer le produit.17 BDR-S13UBK

Ces fonctions peuvent être utilisées si l’utilitaire de lecteur est téléchargé et installé. Pour accéder à des détails sur les autres fonctions dans l’utilitaire de lecteur, référez- vous à la page d’aide de l’utilitaire de lecteur. Veuillez télécharger l’utilitaire de lecteur depuis le site Web Pioneer. https://pioneer.jp/device_e/product-e/ibs/device_e/dev00001r_e.html#DriveUtility Personnaliser la fonction Éco Explication de la fonction Si le lecteur ne reçoit aucune commande (instruction pour le fonctionnement) de l’ordinateur pendantunepériodespécique,cettefonctionréduiralaconsommationd’énergiedel’appareil (passe en mode économique), notamment en arrêtant la rotation du disque ou en réduisant lavitessederotationdudisque.Raccourcircettepériodespéciqueferapasserl’appareil en mode économique plus rapidement.

• Si une commande est reçue après être passé en mode économique, plus de temps sera nécessaire à l’appareil pour ramener le disque à une rotation à grande vitesse, cequisigniequelavitessedefonctionnementseraréduiteentre-temps. Utilisation de cette fonction Congurezleparamètredans«PioneerBDDriveUtility».

Installation de « Pioneer BD Drive Utility ».

Cliquez sur l’onglet [Utilitaire].

Glissez le [ ] sous le [Éco personnalisé] vers le [Économie d’énergie]. Il existe 10 niveaux entre le mode standard et le mode économique.

Sélectionnez [Enregistrer les paramètres sur le lecteur]. Lesvaleursdéniesserontenregistréessurlelecteur.Lesparamètresseront conservés même après arrêt de l’appareil. Fonctions pratiques18 BDR-S13UBK

Fonctions pratiques Mises en garde concernant l’utilisation

• Le paramètre par défaut est réglé sur le mode standard.

• Si l’alimentation du lecteur est éteinte sans avoir sélectionné l’option [Enregistrer les paramètres sur le lecteur], les paramètres reviendront à ceux précédemment enregistrés.

• Les paramètres peuvent être changés à tout moment en utilisant l’utilitaire de lecteur BD Pioneer, quand le lecteur est reconnu. PureRead Explication de la fonction PureRead Si vous utilisez cet appareil pour lire un CD de musique, vous pouvez utiliser PureRead. Cette fonction permet à l’appareil en fonctionnement d’acquérir et de reproduire le plus possible le son original comme par la lecture répétée de parties rayées ou sales du CD. La fonction PureRead peut être paramétrée selon les deux modes suivants, ou éteinte. Mode Maître (paramètre par défaut) Ce mode travaille au maximum à l’acquisition et à la reproduction du son original, mais si ce mode rencontre des données audio qui ne peuvent pas être entièrement reproduites, il interpole ces données et continue l’acquisition. Mode Parfait Ce mode reproduit le son original, et s’il rencontre des données audio qui ne peuvent pas être entièrement reproduites, le mode s’arrête et cesse l’acquisition. OFF Ce mode entraîne une acquisition normale des données d’un CD de musique. S’il y a une rayure qui empêche la lecture, l’interpolation s’appliquera. Qu’est-ce que l’interpolation ? Les données audio qui ne peuvent pas être lues à cause de rayures ou d’autres dommages sont créées par des interférences de son avant et après. Ce son sera abîmé par rapport au son original. Échantillon Forme d’onde originale Forme d’onde originale Forme d’onde corrompue en raison de rayures, etc. Forme d’onde audio obtenue L’audio est interpolé de son avant et après.19 BDR-S13UBK

Fonctions pratiques Utilisation de PureRead

Installation de « Pioneer BD Drive Utility ».

Cliquez sur l’onglet [Paramètre2].

Sélectionnez l’option [Allumé] située sous [PureRead4+].

Sélectionnez soit le [Mode Parfait] soit le [Mode Maître].

Sélectionnez [Enregistrer les paramètres sur le lecteur]. Lesvaleursdéniesserontenregistréessurlelecteur.Lesparamètresseront conservés même après arrêt de l’appareil. Mises en garde concernant l’utilisation Si l’alimentation du lecteur est éteinte sans avoir sélectionné l’option [Enregistrer les paramètres sur le lecteur], les paramètres reviendront à ceux précédemment enregistrés.20 BDR-S13UBK

[Installation] L’appareil peut être installé horizontalement ou verticalement. [Taille du disque] 12 cm/8 cm*

• Les disques de 8 cm ne peuvent pas être utilisés quand l’appareil est installé à la verticale. [Taux de transfert] Lecture de données (continue) BD Max. 54,0 Mb/s DVD Max. 21,6 Mb/s CD Max. 7,2 Mb/s Écriture de données (continue) BD Max. 72,0 Mb/s DVD Max. 21,6 Mb/s CD Max. 7,2 Mb/s Standards de l’interface Serial ATA Rev.3.0 1,5 Gbit/s

• Le taux de transfert peut être réduit selon la condition du disque (rayures, etc.). [Temps d’accès/Temps de recherche] Temps d’accès (moyenne aléatoire) BD 180 ms DVD 170 ms CD 160 ms Temps de recherche (moyenne aléatoire) BD 160 ms DVD 150 ms CD 140 ms [Autres] Alimentation électrique ........................................................................... + 12 VCC, 2,2 A + 5 VCC, 1,4 A Dimensions externes (dont le panneau frontal) .........................................................................148 mm (L) x 42,3 mm (H) x 181 mm (P) Poids.....................................................................................................................0,74 kg Température de fonctionnement (Humidité normale) .............................+ 5 °C à + 45 °C Humidité de fonctionnement (Température normale) ...5 % à 85 % (sans condensation) Température d’entreposage (Humidité normale) .................................... -40 °C à +60 °C Humidité d’entreposage (Température normale) .......... 5 % à 90 % (sans condensation) Taille du tampon ...................................................................................................... 4 MB 5 pouces 1/4 mi-hauteur type interne [Accessoires] Manuel de l’utilisateur (dont informations de garantie et clé du produit de l’application)

• Lesspécicationsetl’apparenceexternepeuventêtresoumisesàdeschangements sans préavis. Spécications21 BDR-S13UBK

Des erreurs inattendues sont souvent considérées comme des dysfonctionnements. Si vouspensezqu’ilyaundysfonctionnement,vériezlesélémentsci-dessousselonles symptômes. Si une anomalie n’est pas résolue même après avoir pris les mesures suivantes, veuillez contacter votre fournisseur ou Pioneer. De plus, veuillez consulter le fabricant du logiciel de l’application à propos de tout problème survenant dans le logiciel de l’application. L’ordinateur ou l’application ne reconnaît pas correctement l’appareil

• Le câble d’interface Serial ATA et les connecteurs d’alimentation sont-ils correctement branchés ?

Vériezquelapolaritédescâblesestcorrecte,etquelescâblessont correctement branchés.

• Le système d’exploitation est-il compatible avec l’appareil ?

Utilisez un système d’exploitation qui est compatible avec cet appareil. ( Windows

• Utilisez-vous l’application fournie ?

Utilisez l’application incluse avec cet appareil. Les données ne peuvent pas être enregistrées/une erreur survient lors de l’enregistrement

• Ya-t-ilsufsammentd’espacepourl’enregistrement?

• Vériezquelelogicieldel’applicationrequisestinstallésurl’environnementutilisé.

• Vériezquel’environnementdefonctionnementutilisérespectelesspécications du logiciel de l’application utilisée.

• L’enregistrement sur le disque à la vitesse sélectionnée est impossible.

Vériezqueledisqueprendenchargelesdifférentesvitessesd’enregistrement.

La vitesse peut baisser selon la condition du disque.

• Utilisez-vousundisquequiaéténalisé(aucunenregistrementdeplusn’est possible) ?

• Le disque a-t-il été correctement inséré avec l’étiquette vers le haut et la face d’enregistrement vers le bas ?

• Le disque est-il sale ou rayé ? Problèmes et solutions22 BDR-S13UBK

Un disque enregistré ne peut pas être lu

• Le disque inséré dans le plateau du disque a-t-il la face avec l’étiquette vers le haut ?

• Utilisez-vous un disque vierge ?

• Le disque est-il sale ou rayé ?

• Vériezquelelogicieldel’applicationrequisestinstallésurl’environnementutilisé.

• L’appareil installé est-il dans un emplacement plat ?

• Les composants optiques ou le disque peuvent avoir de la condensation sur eux. De ce fait, éteignez l’appareil pendant un certain temps et attendez qu’il sèche complètement avant de l’utiliser. Pour plus de détails sur comment enregistrer les disques, référez-vous au manuel ou aux fenêtres d’aide pour que le logiciel de l’application puisse être utilisé. Pour un enregistrement et une lecture plus stable du disque La plage de température de fonctionnement pour ce produit est de + 5 °C à + 45 °C. Toutefois, l’enregistrement et la lecture à des températures normales sont recommandés pour assurer un enregistrement stable ainsi qu’une lecture sur différents lecteurs. Codes de région Le code de région du lecteur peut être réglé seulement cinq fois (dont le paramètre initial). Le code de région sélectionné en tant que cinquième réglage sera verrouillé comme dernier code de région. De ce fait, soyez attentif lors du changement de code.

• Les disques DVD qui n’ont pas de code de région peuvent être lus sur tous les lecteurs. Il n’y a pas d’image. Il n’y a pas de son.

• La sortie numérique du contenu BD-Vidéo (sortie utilisant des terminaux DVI ou HDMI) nécessite des fonctionnalités graphiques et des moniteurs qui prennent en charge les standards HDCP. Vériezquel’environnementdevotreordinateurprendenchargelesstandards HDCP. LalecturedecontenuBD-Vidéoetd’autresvidéoshautedénitionnécessiteune très haute puissance de traitement. Si vous rencontrez un phénomène tel que la chute du cadre ou un audio saccadé, il est possible d’éviter cela en réduisant la charge sur l’ordinateur soit en arrêtant le logiciel résident ou en utilisant une fonctionnalité d’aide de lecture vidéo dans la fonction des graphiques. Vériezl’environnementdefonctionnementetessayezdelelireànouveauavecle moins de charge possible des autres applications sur l’ordinateur. La lecture de contenu BD-Vidéo nécessite des mises à jour régulières du logiciel de lecture car le contenu de la clé de décryptage présente une date d’expiration. Avant Problèmes et solutions23 BDR-S13UBK

Problèmes et solutions la lecture, assurez-vous que la dernière mise à jour du logiciel du fabricant a été appliquée.

• Lors de la lecture de titre DVD-Vidéo, si le compteur de logiciel de lecture compte correctementestquel’audioestsortimaisqu’aucuneimagen’estafchée,vériez la résolution et le nombre de couleurs sur votre moniteur. Les paramètres standard sontunerésolutionde800x600etunecouleurde16-bit.Deplus,vériezqueles lecteurs de carte vidéo (puce vidéo) sont les dernières versions, et effectuez une mise à jour si besoin. Siunmessagetelque«Échecdecréationdesuperposition»estafché,ceci indiqueuneinsufsancedesperformancesdelacartevidéocommementionnée ci-dessus, vous devez donc régler la résolution et le nombre de couleurs comme décrit ci-dessus. De plus, si votre ordinateur a une fonction de sortie TV, un message d’erreur commençantpar«Macrovision...»peuts’afcher.Danscecas,éteignezla fonction de sortie TV.

• Silesimagessontafchées,maisqu’iln’yaaucunson,ilsepeutquelavidéosorte dansunformataudiononsupportéeparlelogicieldelecture.Vériezleformat audio enregistré avec le titre BD/DVD-Vidéo, et passez à un format audio pris en charge (son ambiophonique, etc.).

• LesmédiasetchierstelsquedesvidéosdeBD/DVD-Vidéoetdesdiffusions numériques comprennent la protection de contenu, et ont des restrictions sur la copieetlalecture.Vériezqu’iln’yapasderestrictionsurlecontenuàlireetsur l’environnement de lecture.

• Pour des informations détaillées sur le lecteur Blu-ray Ultra HD, référez-vous au site Web ci-dessous. https://www.pioneerelectronics.com/PUSA/Computer/Computer+Drives/BDR-S13UBK LafonctionIntelSoftwareGuardExtensions(IntelSGX)estuneconguration requise pour le processeur et le micrologiciel de la carte mère pour lire le contenu protégéparDRM(gestiondesdroitsnumériques)desdisquesdelmUltraHDBlu- ray sur une plateforme Windows. Remarque Intel SGX a été supprimé des processeurs Intel de 11e génération et plus récents, et la prise en charge de SGX peut être supprimée sur les nouvelles versions des pilotes ou des programmes utilitaires Intel tels que les pilotes et micrologiciels Intel SGX et Intel Management Engine à l’avenir. De tels changements pourraient faire perdre à ces plateformes la prise en charge de la lecture des disques vidéo Ultra HD Blu-ray.24 BDR-S13UBK

Autres Questions à propos du logiciel de l’application inclus Demandes directes aux fabricants de logiciels suivants. Centre de support CyberLink https://www.cyberlink.com/support/index.html Information sur le produit https://www.pioneerelectronics.com/PUSA/Computer/Computer+Drives/BDR-S13UBK Marques de commerce et marques de commerce déposées

• Pioneer et le logo Pioneer sont des marques de commerce déposées de Pioneer Corporation.

est une marque de commerce déposée de Microsoft Corporation aux États-Unis et dans d’autres pays.

• M-DISC est une marque de commerce de Millenniata, Inc.

• BLU-RAY DISC, le logo Blu-ray Disc, BDXL, le logo BDXL et le logo Ultra HD Blu- ray Disc sont des marques de commerce de Blu-ray Disc Association.

• CyberLink est une marque de commerce ou une marque de commerce déposée de CyberLink Corporation.

• SERIAL ATA et sa marque graphique sont des marques de commerce de Serial ATA International Organization.

(In the U.S. and Canada) (Valide pour les États-Unis et le Canada) When purchased from an authorized Pioneer dealer, this product is covered by Pioneer’s One Year Limited Warranty. Please visit our website to review and download the full terms and conditions of the Limited Warranty, or you can receive a copy by calling 1-800-421-1404 or writing to the address below. https://www.pioneerelectronics.com/StaticFiles/PUSA/Files/Warranty/PUSAOpticalWarranty.pdf En achetant chez un marchand autorisé Pioneer, ce produit est couvert par un garantie limitée Pioneer d’un an. Veuillez visiter notre site Web pour consulter ou télécharger une copie détaillée de cette garantie limitée. Vous pouvez aussi obtenir une copie en appelant au 1-800-421-1404 ou en écrivant à l’adresse ci-dessous. Customer Support, Pioneer Electronics (USA) Inc., P.O. Box 1720, Long Beach, California 90801 U.S.A. RECORD THE PLACE AND DATE OF PURCHASE. KEEP THIS INFORMATION AND YOUR SALES RECEIPT IN A SAFE PLACE. Model No. BDR-S13UBK Serial No. Purchase Date Purchased From Website for downloading application / Site Web de téléchargement de l’application https://jpn.pioneer/cyberlink_soft/en.php. The downloader can be re-downloaded from the Link in the e-mail sent from CyberLink for 30 days from registration of the product key. Le programme de téléchargement peut être re- téléchargé depuis le lien dans l’e-mail envoyé par CyberLink pendant 30 jours à compter de l’enregistrement de la clé de produit. CyberLink Media Suite Product key for free download Clé du produit CyberLink Media Suite pour téléchargement gratuit
