MODE D'EMPLOI IPCA72515 ABUS
Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile! Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 125.

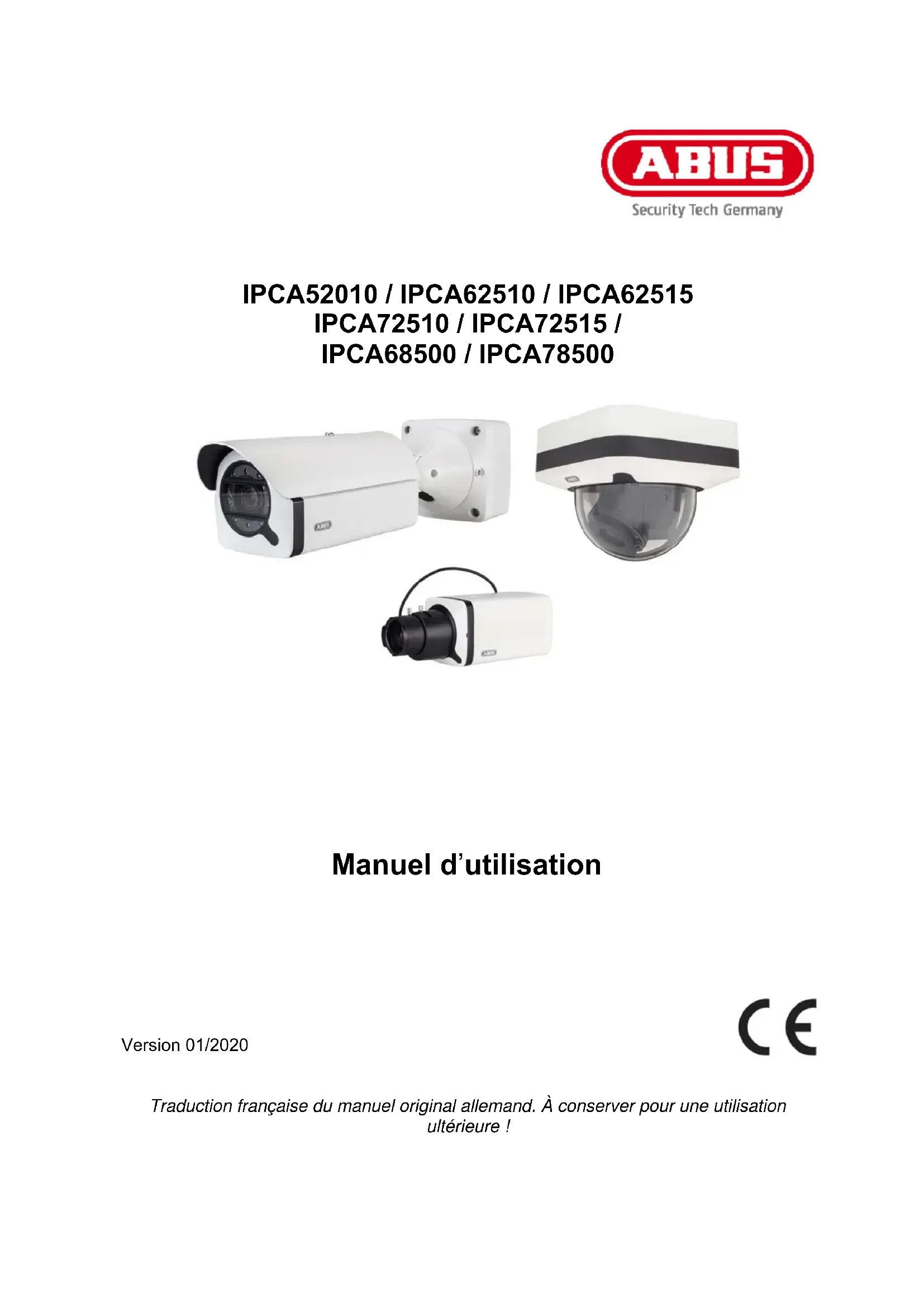

Manuel d’utilisation
Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure !122 F Introduction
Chère cliente, cher client, Nous vous remercions d’avoir choisi ce produit. IPCA52010 L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. IPCA62510 L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. IPCA62515 L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. IPCA72510 L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. IPCA72515 L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. IPCA68500 L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. IPCA78500 L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE.123 Lorsque vous utilisez ce produit, respectez les consignes du manuel d’utilisation afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement ! Avant la mise en service du produit, veuillez lire le manuel d’utilisation dans son intégralité et respecter toutes les consignes d’utilisation et de sécurité ! Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.
Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.
Clause de non-responsabilité Ce manuel d’utilisation a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous remercions de bien vouloir nous les signaler. La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d’utilisateur sans préavis. ABUS Security-Center ne peut pas être tenu responsable en cas de dommages directs et indirects liés à l’équipement, aux performances et à l’utilisation de ce produit. Le contenu de ce document ne fait l’objet d’aucune garantie.124 Consignes de sécurité importantes
En cas de dommages consécutifs au non-respect de ce manuel d’utilisation, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !
Chère cliente, cher client, Les consignes de sécurité et les mises en garde suivantes sont destinées à vous protéger ainsi que l’appareil. Veuillez lire attentivement les points suivants : Ce produit ne contient aucune pièce nécessitant un entretien de votre part. Par ailleurs, l’ouverture et le démontage de l’appareil annulent automatiquement la certification (CE) et la garantie. Une chute, même de faible hauteur, risque d’endommager le produit. Évitez d’utiliser l’appareil dans les conditions ambiantes défavorables suivantes : lieu humide ou humidité élevée de l’air ; froid ou chaleur extrême ; exposition directe aux rayons du soleil ; poussières ou gaz, vapeurs ou solvants inflammables ; fortes vibrations ; champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs. Il est interdit d’installer la caméra sur des surfaces instables. Consignes de sécurité générales : Ne laissez pas traîner le matériel d’emballage. Dans les mains d’un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux. Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu’ils pourraient avaler. N’introduisez jamais d’objets à travers les ouvertures de l’appareil. Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles. Veuillez respecter les consignes de sécurité et les manuels d’utilisateur des autres appareils raccordés. Avant de mettre l’appareil en service, vérifiez qu’il n’est pas endommagé. En cas de dommages, ne mettez pas l’appareil en service ! Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d’endommager l’appareil et de compromettre votre sécurité (risque d’électrocution).
Avant d’installer l’appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension. En cas de doute, ne procédez pas vous-même au montage, à l’installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non- professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui. Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à une erreur.125 Table des matières
6. MENU DE VISUALISATION ET DE CONF. DE L’UTILISATEUR « MAITRE » ............ 136
7. MENU DE VISUALISATION ET DE CONF. DE L’UTILISAT. « INSTALLATEUR » ..... 139
1. Utilisation conforme
Associée à un enregistreur ou un appareil d’affichage adapté (par ex. PC), cette caméra permet une vidéosurveillance en intérieur ou en extérieur (selon le modèle). Toute utilisation différente de celle décrite ci-dessus peut entraîner une dégradation du produit et occasionner d’autres dangers. Tout autre usage est considéré comme non conforme et entraîne la perte de la garantie ; toute responsabilité est alors exclue. Cela vaut également si le produit a fait l’objet de transformations et/ou autres modifications. Veuillez lire le manuel d’utilisation attentivement et dans son intégralité avant de mettre le produit en service. Le manuel d’utilisation contient des informations importantes concernant le montage et l’utilisation.
2. Signification des pictogrammes
Le pictogramme représentant un éclair dans un triangle est utilisé en cas de danger pour la santé, comme un risque d’électrocution. Le pictogramme représentant un point d’exclamation dans un triangle indique la présence, dans ce manuel d’utilisation, d’instructions importantes devant être impérativement respectées. Ce pictogramme indique la présence de conseils et de remarques spécifiques relatives à l’utilisation.
Ce manuel d ’utilisateur décrit les fonctions du logiciel du navigateur de la caméra. Pour obtenir des informations sur
’installation matérielle de la caméra correspondante, veuillez lire le guide de démarrage rapide ou, le cas échéant, le manuel d ’installation matérielle. Les manuels d ’utilisateur dans la langue du pays sont disponibles sous forme de document PDF sur Internet, sur le site www.abus.com, via la recherche de produit.128
3. Caractéristiques et fonctions
IPCA72510 Dôme extérieu
IPCA72515 Dôme extérieu
La portée IR effective varie selon le lieu d’installation. Les surfaces absorbant la lumière ou l’absence d’objets réfléchissant la lumière IR dans l’angle de visée réduisent la portée IR et provoquent des images vidéos trop sombres. Par ailleurs, les objets réfléchissants situés à proximité immédiate de la caméra (gouttière, mur) peuvent faire réfléchir la lumière IR de manière
4. Première mise en service
4.1 Utilisation de l’installateur ABUS IP pour la recherche de caméra
Installez et démarrez l’installateur ABUS IP qui est disponible sur le site Web www.abus.com pour le produit correspondant. La caméra IP devrait alors apparaître dans la liste de sélection, éventuellement sans son adresse IP adaptée au réseau cible. Tout d’abord, la caméra doit être activée, c.-à-d. qu’un mot de passe sécurisé doit être attribué à l’utilisateur principal « installateur ». Un mot de passe sécurisé doit répondre au minimum aux exigences suivantes : - 8 à 16 caractères - Caractères valides : chiffres, minuscules, majuscules, caractères spéciaux ( ! $ % & / ( ) =
- 2 types de caractères minimum doivent être utilisés. La première attribution de mot de passe peut également s’effectuer via l’explorateur Web. Les réglages IP de la caméra peuvent être modifiés via l’installateur IP. Le réglage de langue de la caméra peut être modifié via l’installateur ABUS IP.
Il faut prendre en compte le fait que le réglage de langue pour la page de démarrage de la caméra est automatiquement effectué en fonction du réglage de la langue dans le système d’exploitation. Dans le cas où cette langue n’est pas disponible dans la caméra, la page de démarrage est affichée en anglais. Le bouton « Explorateur » permet d’ouvrir une caméra précédemment sélectionnée directement dans l’explorateur Internet (l’explorateur utilisé est l’explorateur standard de Windows).130
4.2 Accès à la caméra réseau via l’explorateur Web
Indiquez l’adresse IP de la caméra dans la barre d’adresses de l’explorateur (dans le cas d’Internet Explorer, il faut en outre saisir, si le port http a été modifié, la mention « http:// » avant l’adresse IP.
4.3 Première attribution de mot de passe
Pour des raisons de sécurité informatique, un mot de passe sécurisé contenant des minuscules, majuscules, chiffres et caractères spéciaux est requis. Aucun mot de passe n’est attribué par défaut, celui-ci doit être défini lors de la première utilisation de la caméra via le programme d’installation IP d’ABUS (touche « Activer ») ou via le site Web. Un mot de passe sécurisé doit répondre au minimum aux exigences suivantes : - 8 à 16 caractères - Caractères valides : Chiffres, minuscules, majuscules, caractères spéciaux : ! Q#$%^&* - 2 types de caractères minimum doivent être utilisés.131
4.4 Consignes générales pour l’utilisation des pages de réglages
lément fonctionnel Description Enregistrement des réglages effectués sur la page. Il faut noter que les réglages ne sont appliqués qu’après avoir appuyé sur le bouton d’enregistrement correspondant. Fonction activée Fonction désactivée Sélection de liste Champ de saisie Curseur
4.5 Informations sur le décodage vidéo dans le navigateur
Le décodage et l’affichage du flux vidéo dans la navigateur s’effectuent sans plug-in vidéo supplémentaire. L’installation d’un plug-in ActiveX n’est pas nécessaire. Pour afficher la vidéo, le navigateur a besoin de la technologie suivante : MSE – Media Source Extension Actuellement, cette technologie est prise en charge par les navigateurs suivants : - Google Chrome Windows/MAC OS X/Android - Mozilla Firefox 42 Windows/Firefox 38 MAC OS X - Mircosoft Internet Explorer 11 à partir de Windows 8.1 - Mircosoft Edge - Opera à partir de 2015 - Safari 8 MAC OS X La vidéo est affichée avec un léger décalage inférieur à 1 seconde, inhérent à la technologie. Sur d’autres terminaux, l’affichage peut s’effectuer p. ex. via le flux RTSP, le décalage est alors moins important.132
4.6 Page de démarrage (page de connexion)
Après saisie de l’adresse IP dans la ligne d’adresse du navigateur et ouverture de la page, la page de démarrage apparaît dans la langue réglée pour Internet Explorer (réglage Windows). Le compte d’utilisateur (installateur, maître ou utilisateur) peut être réglé individuellement avec la langue correspondante. Par exemple, vous pouvez faire en sorte que les pages de réglages du mode « installateur » soient présentées en anglais et les pages Web correspondant au mode « maître » soient représentées en français. Les langues suivantes sont prises en compte : allemand, anglais, français, néerlandais, danois. Dans le cas où une langue n’est pas prise en charge, la page Web apparaîtra en anglais.133
4.7 Comptes d’utilisateur et mots de passe
Aperçu des types d’utilisateurs avec les désignations des noms d’utilisateur, des mots de passe par défaut et des privilèges correspondants : Type d’utilisateur Nom d’utilisateur Mot de passe par défaut Privilèges INSTALLATEUR
(pour un accès via l’explorateur Web, une application mobile ou un enregistreur) installateur <attribué et modifiable par l’installateur> Vue de la vidéo via l’explorateur Web Image instantanée Enregistrement local de la vidéo sur ordinateur Commande du microphone / du haut- parleur (en option) Mode de plein écran dans l’explorateur Réglage du zoom / de la mise au point (si disponible) Configuration complète Lecture d’enregistrements provenant de la mémoire interne MAÎTRE <attribué et modifiable par l’installateur> <attribué et modifiable par l’installateur> Vue de la vidéo via l’explorateur Web Image instantanée Enregistrement local de la vidéo sur ordinateur Commande du microphone / du haut- parleur (en option) Mode de plein écran dans l’explorateur Lecture d’enregistrements provenant de la mémoire interne UTILISATEUR <attribué et modifiable par l’installateur> <attribué et modifiable par l’installateur> Vue de la vidéo via l’explorateur Web Image instantanée Enregistrement local de la vidéo sur ordinateur Commande du microphone / du haut- parleur (en option) Mode de plein écran dans l’explorateur134
4.8 Inclusion de la caméra dans ABUS NVR
Les données suivantes sont nécessaires pour l’inclusion de la caméra dans ABUS NVR : Adresse IP / nom de domaine Port HTTP (8000 par défaut) Nom d’utilisateur : installateur Mot de passe : <mot de passe> (attribué et modifiable par l’INSTALLATEUR)
4.9 Inclusion de la caméra dans IPCam Plus
Les données suivantes sont nécessaires pour l’inclusion de la caméra dans IPCam : Adresse IP / nom de domaine Port http (standard 80) Port rtsp (554 par défaut) Port https (443 par défaut) si besoin Nom d’utilisateur : installateur Mot de passe : <mot de passe> (attribué et modifiable par l’INSTALLATEUR)135
5. Menu d’utilisateur « Utilisateur »
Bouton/Affichage à l’écran Fonction
Commutation entre flux vidéo 1, 2 et 3 Fonction d’image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG. L’image est placée dans le dossier suivant :
(emplacement de mémorisation : voir configuration locale) Fonction vidéo
Cette fonction enregistre une vidéo du flux vidéo actuel au format AVI. La vidéo est placée dans le dossier suivant :
(emplacement de mémorisation : voir configuration locale) Haut-parleur muet (si disponible) Ce bouton permet de désactiver le haut-parleur de l’entrée audio en option. Microphone muet (si disponible) Ce bouton permet de désactiver le microphone de la caméra et/ou celui de l’entrée audio en option. Mode plein écran Passage de l’image vidéo de l’écran en mode plein écran (également possible en double-cliquant sur l’image vidéo). Le mode plein écran peut être quitté en double-cliquant sur l’image vidéo ou en appuyant sur la touche
chap. Démarrer mise au point automatique Alarme manuelle (programmation via le Gestionnaire d’événements) Déconnexion de l’utilisateur. La page de connexion apparaît après déconnexion.136
6. Menu de visualisation et de configuration de l’utilisateur « maître »
Bouton/Affichage à l’écran Fonction Fonction d’image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG
emplacement de mémorisation : voir confi
Cette fonction enregistre une vidéo du flux vidéo actuel au format AVI
emplacement de mémorisation : voir confi
Microphone muet (si disponible) Ce bouton permet de désactiver le microphone de la caméra et/ou celui de l’entrée audio en option. Haut-parleur muet (si disponible)
Ce bouton permet de désactiver le haut-parleur de l’entrée audio en option. Mode plein écran Passage de l’image vidéo du moniteur en mode plein écran (également possible par double-clic dans l’image). Le mode plein écran peut être quitté en double- cliquant sur l’ima
ant sur la touche Échap. Zoom + (réduire l’extrait d’image) Zoom - (agrandir l’extrait d’image)137 Mise au point + Mise au point - Démarrer mise au point automatique Alarme manuelle (programmation via le Gestionnaire d’événements) Déconnexion de l’utilisateur. La page de connexion apparaît après déconnexion.
6.2 Affichage/Téléchargement d’enregistrements provenant de la mémoire interne
Dans l ’enregistrement continu, les événements des détecteurs sont affichés dans une couleur différente. Pour cela, l ’enregistrement continu doit également être activé. Les couleurs suivantes permettent d ’identifier différents types d’enregistrements : Bleu : Enregistrement continu Vert : Détection de mouvement Rouge : Entrée d ’alarme Jaune : Tripwire Detection Cyan : Human Detection Lilas : Intrusion Detection138
Sélection pour la date de la lecture
Exportation d ’une image individuelle, dossier cible : « C:\Utilisateurs\<Utilisateur>\Downloads Fonction clip vidéo, exportation de vidéos sur un disque dur local Dossier cible : « C:\Utilisateurs\<Utilisateur>\Downloads Procédure :
1) Avec le bouton gauche de la souris, déplacez la barre de recherche sur
l’heure de début souhaitée.
2) Appuyez sur le bouton de la fonction clip.
3) Déplacez la barre de recherche sur la période souhaitée. Cette zone est
mise en évidence sous la barre de lecture dans une autre couleur.
4) Appuyez ensuite sur le bouton « Télécharger ».
Le fichier vidéo est téléchargé sous forme de dossier compressé au format ZIP.139
7. Menu de visualisation et de configuration de l’utilisateur
7.1 Affichage en temps réel
L’affichage de la visualisation en direct de l’utilisateur « installateur » est similaire à celle de l’utilisateur « maître ». Cet utilisateur dispose toutefois de possibilités de réglage pour toute la configuration de la caméra.
Ce bouton en haut à droite permet d’afficher des informations sur les différents points de réglage dans de nombreuses pages de réglage.140
Le tableau de bord montre des informations générales via la caméra, par exemple la version du firmware ou le numéro de série de la caméra.
Dans la zone supérieure droite, l’état général du système est représenté par un symbole.141 Système fonctionnant correctement Tous les paramètres comme la température du système et la charge du processeur sont corrects. Toutes les fonctions utilisées sont actives et ne présentent aucun problème. Erreur de système Des erreurs se sont produites dans le système. Celles-ci ne sont toutefois pas critiques pour le fonctionnement de base de la caméra. Il peut toutefois y avoir des limites ou des mauvais dysfonctionnements de certaines fonctions. Un contrôle du système par le programme d’installation peut s’avé
er nécessaire. État du système critique Certains paramètres comme la température du système ou la charge du processeur sont à un niveau critique pour le système. Un contrôle du système par le programme d’installation est immédiatement nécessaire.
7.5 Journal système142
Date et heure actuelles : Date et heure actuellement configurées dans la caméra. Heure de l’ordinateur : Date/Heure actuelle de l’ordinateur client. Fuseau horaire : Sélectionnez ici le fuseau horaire dans lequel se trouve la caméra. Heure d’été : Cochez cette case si la caméra se trouve sur un site soumis au passage à l’heure d’été/hiver. Début/Fin : Il est possible de saisir ici les horaires de commutation précis. Décalage à l’heure d’été : Réglage de la différence d’heure. Serveur de temps NTP : Cochez cette case pour synchroniser la date et l’heure de la caméra avec un serveur de temps NTP. Adresse de serveur : Saisissez ici l’adresse du serveur ou l’adresse IP du serveur NTP. Un serveur standard est déjà configuré et peut être modifié si nécessaire. Port NTP : Saisissez ici le port NTP. Le port NTP par défaut est le port 123. Intervalle : Sélectionnez un intervalle d’actualisation. Format de date : Choisissez un format d ’affichage pour la date. Format de l’heure : Choisissez le format d ’affichage de l’heure (24 heures ou 12 heures).143
IPv4 Mode : Choisissez entre attribution automatique (DHCP) ou manuelle des adresses IP. IP statique : Réglage manuel des paramètres réseau pour l’IPv4. DHCP : L’adresse IP, le masque de sous-réseau, la passerelle (routeur standard) et l’adresse du serveur DNS sont fournis automatiquement par un serveur DHCP. Un serveur DHCP doit pour cela être activé au sein du réseau. Les champs de cette page sont désactivés dans ce mode et servent de champs d’information pour les données déterminées. Si DHCP n’est pas activé, une adresse IP statique est utilisée (voir ci-dessous). Adresse IP : Réglage manuel de l’adresse IP de la caméra (p. ex.
Masque de sous-réseau : Réglage manuel du masque de sous-réseau de la caméra Passerelle : Réglage manuel de l’adresse IP de la passerelle de la caméra (également appelée routeur standard) Serveur DNS primaire : Réglage manuel de l’adresse IP du serveur DNS Serveur DNS secondaire : Adresse IP alternative d’un serveur DNS144
IPv6 Activation : L’interface réseau IPv6 peut être activée si besoin. Mode : Choisissez entre attribution automatique (DHCP) ou manuelle des adresses IP. IP statique : Réglage manuel des paramètres réseau pour l’IPv6. DHCP : Détermination automatique de l’adresse par le DHCP Adresse IP : Adresse réseau IPv6 Longueur préfixe : Indique la taille du sous-réseau Passerelle : Passerelle par défaut IPv6 Serveur DNS primaire Réglage manuel de l’adresse IP du serveur DNS Serveur DNS secondaire : Adresse IP alternative d’un serveur DNS145
Le protocole PPPoE permet de connecter la caméra directement à un modem du fournisseur. Aucun routeur supplémentaire n’est nécessaire.
Activation : Activation de la fonction PPPoE Nom d’utilisateur : Saisie du nom d’utilisateur du fournisseur (ISP) Mot de passe : Saisie du mot de passe du fournisseur (ISP) Statut : Affichage du statut de connexion
Port HTTP : Le port par défaut assigné au protocole HTTP est le port 80. Si plusieurs caméras IP se trouvent dans un sous-réseau, chaque caméra doit avoir son propre port HTTP unique.146 Port RTSP : Le port par défaut assigné au protocole RTSP est le port 554. Si plusieurs caméras IP se trouvent dans un sous-réseau, chaque caméra doit avoir son propre port RTSP unique. Port HTTPS : Le port par défaut assigné au protocole HTTPS est le port 443. Si plusieurs caméras IP se trouvent dans un sous-réseau, chaque caméra doit avoir son propre port HTTPS unique.
Activation : En cochant cette case, vous pouvez activer la fonction DDNS. Fournisseur de service : Sélectionnez un fournisseur pour le service DDNS : serveur ABUS, DynDNS, No-IP Nom d’utilisateur : Reconnaissance de l’utilisateur du compte dans le cas d’un fournisseur de service DDNS Mot de passe : Mot de passe du compte dans le cas d’un fournisseur de service DDNS Statut : Affichage du statut de l’actualisation147
Activation : Activation de la fonction HTTPS. Cette fonction permet de sécuriser la connexion à l ’aide d’un certificat de connexion. Veuillez noter que la configuration de la fonction HTTPS exige d ’autres étapes. Informations sur le certificat : Informations sur le certificat actuellement installé Sélectionner un certificat : Installation du certificat HTTPS d ’un fournisseur externe. En cas d ’accès ultérieur à la caméra, la connexion dans le navigateur est directement considérée comme étant sécurisée (la barre d ’adresse devient verte). Établir un certificat auto-signé : Entrez tous les détails nécessaires pour le certificat. En cas
’accès ultérieur à la caméra, la connexion doit être également confirmée dans le navigateur.148
Activation : Activation du protocole RTSP. Ce protocole est activé par défaut, étant donné que la plupart des enregistreurs réseau, logiciels de gestion vidéo et applications utilisent ce protocole. À propos d’http : Tunnel du protocole RTSP via le port HTTP si le port RTSP n’est pas accessible. Authentification : Le nom d’utilisateur et le mot de passe sont requis pour établir la connexion (activé par défaut). Activer TLS : Cette caméra réseau permet de crypter le flux vidéo à l’aide d’un protocole TLS (similaire au cryptage des e-mails). Le terminal doit procéder au décryptage du flux vidéo. Actuellement, ceci n’est possible qu’avec un puissant logiciel de gestion vidéo (Axxon Next p. ex.). Port TLS : La transmission cryptée et sécurisée des données vidéo s’effectue via un port séparé (RTSP -> Port 554, RTSP/TLS -> Port 555 par défaut) Nombre max. d’utilisateurs : Nombre max. d’accès client simultanés (nombre théorique sans tenir compte de la bande passante réseau du port LAN de la caméra).149
Plage de ports RTP : Dans cette plage de ports réseau, la caméra négocie la connexion avec le client. Flux RTSP : Ce menu permet d’adapter ou d’ajouter les URL de la demande RTSP.
À l ’aide des paramètres de qualité, QoS définit le flux de données entre deux composants du réseau. DSCP - Differentiated Service CodePoint
Audio : Valeur DSCP pour les données audio150 Vidéo : Valeur DSCP pour les données vidéo Alarme : Valeur DSCP pour les données alarme
Nom d’hôte : Définition du nom d’hôte dans le réseau Nom de domaine : Configuration d’un nom de domaine si la caméra appartient à un domaine de réseau. Protocole UPnP activé : Activez ou désactivez la fonction UPnP. Lorsque la fonction UPnP est activée, la caméra réseau peut être trouvée dans des réseaux Windows. Nom UPnP : Attribution d ’un nom UPnP avec lequel la caméra apparaît dans le réseau via UPnP.151
Activation : Activation de la fonction de filtrage d ’adresse IP pour les adresses IPv4. Lors de la saisie des adresses, seules des adresses IP sont autorisées (aucun nom de domaine). Type de filtre : Choix entre les adresses interdites et autorisées. Vous ne pouvez paramétrer que les adresses interdites ou les adresses autorisées. Protocole : Définition du protocole d’accès. Domaine IP : Définition de l’adresse IP de début et de fin du domaine.152
7.6.3 Actualisation & réinitialisation
Redémarrage : Appuyez sur le bouton « Redémarrage » pour effectuer un redémarrage manuel. Réinitialiser les réglages d’usine : Réinitialisation des réglages d’usine de la caméra Conserver les paramètres réseau : Restriction pour les paramètres réseau Conserver les paramètres utilisateur : Restriction pour les données de l’utilisateur Firmware/fichier de langue : Cette fonction permet de mettre à jour le firmware ou le fichier de langue de la caméra. Téléchargez d’abord le fichier actuel depuis le site Internet ABUS. Le bouton « Parcourir » permet de sélectionner le fichier pour la mise à jour. Appuyez sur le bouton « Mise à niveau » pour démarrer la mise à jour. Configuration exportation/importation Exporter les réglages : Exportation de l’ensemble de la configuration de la caméra dans un fichier. Importer les réglages : Importation d’une configuration préalablement exportée du même type de caméra.153
Une adresse e-mail est attribuée à un nom sur cette page. Cela facilitera plus tard la programmation des règles de l’événement dans l’élément Gestionnaire d’événements. Des contacts peuvent être ajoutés, édités et supprimés.
Activer/désactiver ONVIF : À ce stade, l’interface ONVIF de la caméra peut être désactivée au besoin. Par défaut, cette interface est activée. Les données d’accès à cette interface sont identiques aux données de l’utilisateur « installateur ». Activer/désactiver USB : La caméra dispose d’une interface micro USB. Il est possible de connecter un dongle WiFi à cette interface (chipset pris en charge : RTL8192CU). En cas de connexion WiFi existante entre le smartphone et la caméra (nom du point d’accès : IPCAxxxxx_MAC- Adresse), il est possible de consulter un site Web mobile de la caméra via l’adresse IP 192.168.1.1.154 Une utilisation permanente d’une connexion LAN et dongle micro USB n’est pas possible (utilisation à des fins de maintenance uniquement).155
Inversion : Horizontal : inversion horizontale (gauche/droite) Vertical : inversion verticale (haut/bas) Horizontal et vertical : inversion horizontale et verticale Affichage vertical : Ce réglage permet de faire pivoter l’image afin d’agrandir l’angle de vue vertical. Pour ce faire, il est nécessaire de tourner le module caméra de 90°. REMARQUE : cette fonction est disponible uniquement en mode TRUE WDR OFF et 2X.
Fréquence du réseau : Réglez ici la fréquence du réseau d’alimentation électrique. TRUE WDR (superposition numérique) : Fonction Wide Dynamic pour un meilleur rendu des forts contrastes. Sélection : Off : désactivé 2X : double exposition, 2 images avec des temps d’exposition différents sont superposées. 3X (Modèles 2MPx uniquement): triple exposition, 3 images avec des temps d’exposition différents sont superposées. REMARQUE : plus le nombre d’images superposées augmente, plus des effets de trainées apparaissent dans les scènes en mouvement. La fonction WDR ne doit être activée que si la scène l’exige. Scénario : Ces deux options (mode intérieur ou extérieur) permettent de paramétrer certains préréglages dans la caméra pour les deux cas de figure. En mode « extérieur", des filtres supplémentaires sont activés pour les détecteurs de vidéo, afin que des feuilles volantes p. ex. ne soient pas identifiées comme un mouvement.
Pour de nombreuses options, il est possible d’appliquer des valeurs différentes pour le mode jour et le mode nuit. Commutez en conséquence pendant la configuration.156
7.7.2.1 Paramètres d’image
Luminosité, saturation, teinte, contraste, netteté : Adaptez ces valeurs aux conditions ambiantes.
En mode TRUE WDR 2X et 3X, les paramètres d’exposition sont réglés de manière totalement automatique. Si ce mode est désactivé, il est possible de définir les valeurs pour l’exposition la plus courte et la plus longue, ou alors le temps d’exposition et la surexposition sont définis sur une valeur. Antiscintillement : Activez cette fonction si un scintillement est visible sur l’image vidéo. Le scintillement peut être causé par une fréquence réseau instable, une lumière fluorescente ou des lampes à gaz.157 Smart IR : Fonction permettant d’éviter les fondus dus aux reflets d’objets trop proches (fonction uniquement disponible lorsque TRUE WDR est désactivé, en mode TRUE WDR les fondus sont compensés par une exposition multiple)
La fonction BLC (Back Light Compensation, compensation de contre-jour) tente de mieux représenter les objets se trouvant devant un fond clair. En particulier avec des objets proches, il est possible d’obtenir une amélioration de l’identification de l’objet en plus de la fonction WDR.
Remarque : lorsque la fonction BLC est activée, le niveau WDR numérique (voir plus loin) est fixé et ne peut plus être modifié.
Activation : Activation de la fonction BLC. Le niveau WDR numérique est ensuite bloqué. Niveau : Le choix du niveau -2, -1, 0, 1, 2, 3 dépend beaucoup de la scène. Sélectionnez-le lors de l’installation.
7.7.2.4 Balance des blancs
Mode : Choisissez parmi les différentes variantes de balance des blancs. Auto, Manuel, Fixé, Intérieur, Extérieur, Lumière fluorescente158
7.7.2.5 Élimination des bruits parasites
Élimination des bruits parasites : Fonction de réduction du bruit d’image. Plus la valeur est élevée, plus le suppresseur élimine de bruits et plus l’image a l’air statique. Niveaux : Off, Faible, Moyenne, Forte
7.7.2.6 WDR (numérique)
Niveau WDR : Fonction Wide Dynamic pour un meilleur rendu des forts contrastes. Si l’image affichée est trop claire, le niveau WDR doit être réduit. Niveaux : Off, Faible, Moyenne, Forte159
7.7.2.7 LED IR (seulement en mode nuit)
LED IR : Si nécessaire, les LED IR peuvent être désactivées en mode nuit (p. ex. lorsqu’elles sont derrière une vitre ou en cas d’utilisation de projecteurs IR externes)
Mode : Choisissez une méthode de commutation entre les modes jour et nuit. Auto : commutation automatique en fonction de la luminosité Jour : la caméra reste en mode jour. Nuit : la caméra reste en mode nuit. Profil horaire : commutation à heures fixes. Sous Configuration/Profils horaires, il est possible de configurer un profil de commutation personnalisé.
Temporisation : Temporisation en secondes jusqu’au passage en mode jour ou nuit. Niveau jour -> nuit / Niveau nuit -> jour : Définissez ici les valeurs seuils pour l’éclairement. La valeur actuellement mesurée pour l’éclairement est affichée au-dessus du curseur. Conserver la couleur en mode nuit : Lorsque cette option est activée, les informations de couleurs peuvent également être affichées en mode nuit. Veuillez noter que les couleurs ne sont pas affichées correctement, en particulier en cas160 d’utilisation d’un éclairage infrarouge. Il est néanmoins possible de détecter des différences de couleurs.
7.7.4 Affichage à l’écran
Texte : Affiche le nom de caméra configurable dans l ’image en temps réel. Activation : Activation de l’affichage de texte dans l’image en temps réel Texte : Saisie du texte. Max. 16 caractères. Taille : Taille de texte réglable sur 3 niveaux Position : Position du texte en haut à gauche, en haut à droite, en bas à gauche ou en bas à droite. Par défaut : en haut à gauche Transparence : Définit la valeur de transparence pour la couleur d’arrière-plan. 0 = l’arrière-plan est affiché dans la couleur configurée. 1 = la couleur d’arrière-plan n’est pas affichée. Couleur du texte : Sélection de la valeur de couleur pour le texte Couleur d’arrière-plan : Sélection de la valeur de couleur pour l’arrière-plan
Horodatage : Affiche l ’horodatage configurable dans l’image en temps réel. Activation : Activation de l’affichage de la date/de l’heure dans l’image en temps réel Horodatage : Date & heure, date, heure Position : Position du texte en haut à gauche, en haut à droite, en bas à gauche ou en bas à droite. Par défaut : en haut à droite Transparence : Définit la valeur de transparence pour la couleur d’arrière-plan. 0 = l’arrière-plan est affiché dans la couleur configurée. 1 = la couleur d’arrière-plan n’est pas affichée. Couleur du texte : Sélection de la valeur de couleur pour le texte Couleur d’arrière-plan : Sélection de la valeur de couleur pour l’arrière-plan161
7.7.5 Masquage des zones privées
Une zone privée peut masquer une zone de l’image vidéo, afin de protéger la vie privée. Une zone privée est affichée en noir.
Ajouter : Le bouton vert « + » permet de configurer jusqu’à 8 zones privées. Modifier/Déplacer une zone de l’image vidéo : La taille et la position d’une zone privée peuvent être modifiées avec la souris.
Flux vidéo : Sélection du 1
flux vidéo à configurer Codec : Sélectionnez le codec à utiliser pour la compression des données. H.265 n’est pas pris en charge par tous les clients vidéo. Vérifiez les codecs pris en charge par le client vidéo. Profil du codec : Sélectionnez ici le type de profil du codec vidéo. Un profil est normé et définit les paramètres à utiliser pour l’encodage. Résolution : Sélectionnez la résolution du flux vidéo. Images par seconde : Sélectionnez le nombre d’images par seconde à transmettre. Mode débit binaire : Sélectionnez la méthode de streaming : Débit binaire constant : maintient le débit binaire en permanence à la valeur configurée, quelle que soit la qualité. Débit binaire variable : utilise la bande passante de manière variable sans162 limitation, en fonction de la qualité vidéo souhaitée. Débit binaire maximal : utilise la bande passante de manière variable mais avec une valeur limite en fonction de la qualité vidéo souhaitée. Débit binaire : Sélectionnez la bande passante maximale qui doit être utilisée en moyenne. Ce débit binaire peut être dépassé pour un court instant en cas de modifications de l’image. DynGOP : Active le réglage dynamique de la valeur du Group-Of-Pictures. Il est ainsi possible d’économiser de la bande passante pour les scènes statiques. Le client vidéo doit prendre en charge cette technologie. Valeur GOP : Réglage manuel de la valeur du Group-Of-Pictures. Exemple : 1x signifie qu’avec une cadence réglée de 25 images par seconde, une inter-trame (plein écran) est envoyée. Valeur GOP max. : Valeur maximale lorsque l’option DynGOP est activée. La caméra affiche automatiquement la valeur en cas de changement de scène. L’option MJPEG n’utilise pas les valeurs profil codec, mode de débit binaire, débit binaire, DynGOP, valeurs GOP et valeur GOP max. Ces valeurs sont utilisées uniquement pour les procédés d’images de différence comme H.264 et H.265.
Entrée Activation : Activation de l’entrée audio. Par défaut : désactivée Codec audio : Options : G711 µLaw, G711 aLaw G726 AAC Amplification : Définissez une valeur d’amplification en fonction du niveau du signal d’entrée. Une valeur trop élevée peut prioriser un son. Sortie Activation : Activation de la sortie audio. Par défaut : désactivée Amplification : Adaptez ici l’intensité du signal de sortie au niveau audio suivant.163
Nom de serveur : Pour ajouter un emplacement de mémorisation NAS, appuyez d’abord sur le bouton vert « + ». Attribuez un titre à l’emplacement de mémorisation. Adresse de serveur : Il peut s’agir d’une adresse IP sur le réseau local ou d’un nom de domaine. Chemin du serveur : Dossier créé sur le serveur (exemple Synology : « Enregistrement » dans la fenêtre Panneau de configuration/dossiers partagés). Nom d’utilisateur : Utilisateurs disposant des autorisations appropriées sur le serveur. Mot de passe : Mot de passe serveur. Vérifier la connexion : Une fois que toutes les données ont été saisies correctement et que la touche Enregistrer a été actionnée, les caméras vérifient la connexion à l’emplacement de mémorisation NAS. Si l’intégration de l’emplacement de mémorisation est réussie, la capacité disponible est affichée comme statut « OK ».164
Nom : Pour ajouter un emplacement de mémorisation FTP, appuyez d’abord sur le bouton vert « + ». Attribuez un titre à l’emplacement de mémorisation. Adresse : Il peut s’agir d’une adresse IP sur le réseau local ou d’un nom de domaine. Port : Port du serveur FTP Chemin : Sous-dossiers supplémentaires au niveau du serveur FTP Nom d’utilisateur : Utilisateurs disposant des autorisations appropriées sur le serveur. Mot de passe : Mot de passe pour l’utilisateur Cryptage : La caméra prend en charge le cryptage SFTP et TLS. Si le cryptage est désactivé, le protocole FTP est utilisé. Test : Ce bouton peut être utilisé pour tester la connexion à l’emplacement de mémorisation.165
Remarque : Dans la partie supérieure de cette page, il est possible de configurer un enregistrement continu sur une carte micro SD. Ces clichés peuvent être visionnés ou exportés depuis la page LECTURE.
Activation : Activez ici la fonction carte microSD Profil horaire : Utilisez le profil horaire 24 heures ou configurez un profil horaire sous Configuration/Profils horaires. Vidéo : Sélection du flux vidéo pour l’enregistrement microSD Audio : Choisissez si un son doit être enregistré. L’entrée audio et la source audio doivent être configurées pour cela. Statut S.M.A.R.T : Affichage des informations S.M.A.R.T si la carte microSD le prend en charge. Statut : État général de la carte microSD Formatage : Formatage de la carte microSD
Remarque : si l’enregistrement continu sur carte microSD n’est pas activé, il est néanmoins possible de configurer et d’enregistrer des clichés liés à un événement sur une carte microSD via le Gestionnaire des événements.
Les fichiers enregistrés via le Gestionnaire des événements sont alors affichés sur la page de configuration de la carte microSD, dans la partie inférieure.166
La fonction de filtre peut être utilisée pour limiter la plage horaire et le type de support.
Sélectionnez les fichiers souhaités et appuyez sur le bouton « Télécharger ».
Les fichiers sélectionnés sont téléchargés de la carte microSD vers l ’ordinateur sous forme de package ZIP.167 Lecture/Exportation de données vidéo via la page « LECTURE » Dans l ’enregistrement continu, les événements des détecteurs sont affichés dans une couleur différente. Pour cela, l ’enregistrement continu doit également être activé. Les couleurs suivantes permettent d ’identifier différents types d’enregistrements : Bleu : Enregistrement continu Vert : Détection de mouvement Rouge : Entrée d ’alarme Jaune : Tripwire Detection Cyan : Human Detection Lilas : Intrusion Detection
Sélection pour la date de la lecture
Exportation d ’une image individuelle, dossier cible : « C:\Utilisateurs\<Utilisateur>\Downloads Fonction clip vidéo, exportation de vidéos sur un disque dur local Dossier cible : « C:\Utilisateurs\<Utilisateur>\Downloads Procédure :168
1) Avec le bouton gauche de la souris, déplacez la barre de recherche sur
l’heure de début souhaitée.
2) Appuyez sur le bouton de la fonction clip.
3) Déplacez la barre de recherche sur la période souhaitée. Cette zone est
mise en évidence sous la barre de lecture dans une autre couleur.
4) Appuyez ensuite sur le bouton « Télécharger ».
Le fichier vidéo est téléchargé sous forme de dossier compressé au format ZIP.169
7.10 Profils horaires
Un profil horaire (24h) est déjà préprogrammé. Le bouton vert « + » permet d’ajouter jusqu’à 4 profils horaires supplémentaires. Ils sont utilisés pour la programmation d’événements ou la commutation jour/nuit. Configuration du profil horaire : Entrez un nom et marquez les plages de temps actives souhaitées (grille de 30 minutes). Appuyez ensuite sur Enregistrer.
7.11.1 Détection de mouvement
Ajouter une zone : Le bouton vert « + » permet d’ajouter jusqu’à 3 zones pour la détection de mouvement. La taille et la position des zones peuvent être configurées dans la vidéo d’aperçu.170
Valeur seuil / sensibilité : Sensibilité : définition de l’intensité nécessaire du changement de pixels. Plus la valeur est élevée, moins le déclenchement de mouvements nécessite de changements de pixels.
Le détecteur humain peut reconnaître la forme d’un humain et déclencher une action. Ce détecteur peut seulement être activé, la détection a lieu dans toute l’image vidéo. Le marquage jaune dans l’image de prévisualisation vidéo indique la taille minimale d’un objet à détecter.
REMARQUE : la structure du corps doit être entièrement dans l’image. Taille de la personne min. 15 % de la hauteur de l’image (~ rectangle jaune).
Remarque : la structure du corps doit être entièrement dans l’image. Taille de la personne min. 15 % de la hauteur de l’image (~ rectangle jaune).171
Ajouter une ligne virtuelle : Le bouton vert « + » permet d’ajouter jusqu’à 4 lignes virtuelles pour la détection. La taille et la position des lignes peuvent être configurées dans la vidéo d’aperçu. Le marquage jaune dans l’image de prévisualisation vidéo indique la taille minimale d’un objet à détecter. Direction : Sélectionnez la ou les direction(s) de l’objet qui entraînent le déclenchement d’un résultat. Valeur seuil : Taille de l’objet nécessaire pour déclencher une alarme. Plus la valeur est élevée, plus l’objet à franchir est important.
Ajouter une zone Intrusion Detection : Le bouton vert « + » permet d’ajouter jusqu’à 4 zones pour la détection. La taille et la position des zones (polygone) peuvent être configurées dans la vidéo d’aperçu. Déplacez les 4 coins du polygone selon les besoins.172
Valeur seuil : Taille de l’objet nécessaire pour déclencher une alarme. Plus la valeur est élevée, plus l’objet à franchir est important. Durée avant la signalisation de l’événement : Durée en secondes avant qu’un événement ne soit déclenché par un objet intrus.
7.11.5 Entrée d’alarme
Activer l’entrée d’alarme : L’entrée d’alarme doit être activée avant son utilisation. État de déclenchement : Configurez l’entrée comme contact à fermeture ou à ouverture (pont entre DI/IN et GND).173
Erreur de carte SD : Une erreur de la carte SD peut être utilisée comme déclencheur d’événement dans le gestionnaire d’événements. Erreur réseau : La défaillance de la connexion réseau peut être détectée. Pour utiliser ce détecteur, la caméra doit être alimentée séparément (pas de PoE). Redémarrage : Un événement peut être déclenché après le redémarrage de la caméra. Surexposition : La surexposition de la caméra en raison d’une luminosité soudaine peut être détectée. Sous-exposition : La sous-exposition de la caméra en raison d’une obscurité soudaine peut être détectée. Voile coloré : Si la caméra passe en couleur, cela peut être détecté. Défocalisation : Une focalisation soudaine et incorrecte de la caméra peut être détectée. Torsion : Une torsion de la caméra peut être détectée. Couverture : Une couverture de l’objectif peut être détectée. Durée avant la signalisation de l’événement : Un état d’événement doit s’arrêter pendant au moins cette durée avant qu’un détecteur ne soit déclenché.
Activer Audio Detection : Le dépassement d’un certain niveau de bruit peut déclencher un événement. Pour ce faire, l’entrée audio doit d’abord être activée et connectée à une source de signal (niveau ligne).
7.11.6 Statistique de comptage
Sur cette page, vous pouvez consulter les statistiques de comptage des détecteurs Intrusion Detection et Tripwire Detection par jour. Sélectionnez la date, le type de détecteur et le numéro du détecteur. Le nombre exact de comptages apparaît lorsque vous déplacez le pointeur de la souris sur la barre affichée. La statistique de comptage peut également être envoyée périodiquement à un serveur FTP ou à un destinataire par e-mail. Le téléchargement s’effectue au format *.csv.175
7.12.1 Sortie d’alarme
Activer la sortie d’alarme : La sortie d’alarme doit d’abord être activée avant son utilisation. État de déclenchement : En état d’alarme, la sortie d’alarme est soit fermée soit ouverte, selon l’application. La durée de l’état peut être définie.
Type d’utilisateurs : Il existe trois types d’utilisateurs : installer, master et user. L’« installer » est enregistré en permanence, pour lequel seuls le mot de passe et le réglage de la langue peuvent être modifiés. Ajouter un utilisateur : Attribuez un nom d’utilisateur unique. Le mot de passe doit répondre au minimum aux exigences suivantes : Caractères autorisés : majuscules, minuscules, chiffres, caractères spéciaux (!@#$%^&*) Date d’expiration : Une limite de temps d’accès pour cet utilisateur peut être configurée si nécessaire. Langue : La langue de la page de connexion est réglée sur la langue du PC. La langue de l’utilisateur après la connexion peut être individuelle.176
Remarque : pour tester les paramètres, un contact avec adresse e-mail doit d’abord être créé sous Système/Contacts.
Un compte e-mail peut être configuré pour l’envoi d’e-mails (SMTP).177 Nom : Attribuez un nom au compte. Cette entrée apparaît plus tard lorsque vous la sélectionnez dans le Gestionnaire d’événements. Adresse de serveur : Spécifie le serveur de courrier sortant SMTP du compte e-mail. Authentification : L’authentification correcte nécessite le type de cryptage (généralement TLS), le nom d’utilisateur (c’est-à-dire l’adresse e-mail du compte d’envoi) et le mot de passe du compte e-mail. Nom d’utilisateur : Nom d’utilisateur pour le compte e-mail Mot de passe : Mot de passe du compte Expéditeur : Entrez l’adresse e-mail du compte expéditeur. Port : Le port SMTP est souvent 587 (TLS) ou 465 (SSL). Objet : L’objet apparaît dans la ligne d’objet de l’e-mail au destinataire, ceci s’applique à tous les e-mails d’événements. Par ex., vous pouvez spécifier ici l’emplacement ou la désignation de la caméra pour l’identifier. Test : pour tester les paramètres, un contact avec adresse e-mail doit d’abord être créé sous Système/Contacts.
7.15 Gestionnaire d’événements
Créer une règle d’événement : Le bouton vert « + » permet de créer jusqu’à 5 règles d’événement. Nom : Nom de la règle d’événement Profil horaire : Le profil horaire #1 est déjà défini par défaut. Cela permet à la règle d’événement d’être active 24 heures sur 24. Vous pouvez créer de nouveaux profils horaires pour des heures d’activité individuelles sous Configuration/Profils horaires. Déclencheur : Ici, tous les détecteurs de la caméra (par ex. détection de mouvement) sont affichés dans la liste de sélection, si ce détecteur est activé ou configuré. Pour les détecteurs à plusieurs zones, la zone doit être sélectionnée. Une zone peut déclencher une règle. Le déclencheur manuel peut être activé par un bouton sur la page Vidéo en temps réel.178 Le déclencheur périodique peut activer une règle d’événement à un intervalle spécifié (1 ~ 1 440 min). Action : Les actions peuvent être les suivantes : NAS : lecteur réseau (par ex. Synology NAS). La sélection d’un NAS préalablement configuré est nécessaire. Serveur FTP : un serveur FTP local ou sur Internet. La sélection d’un serveur FTP préalablement configuré est nécessaire. Carte microSD : un emplacement pour carte microSD se trouve sur ou dans la caméra. Sortie d’alarme : sortie de commutation de la caméra E-Mail : un destinataire e-mail. La sélection d’un contact préalablement configuré est nécessaire. Medium : Sélectionnez les images individuelles, le clip vidéo ou la statistique de comptage (en cas de FTP/e-mail uniquement). Pré-alarme/Post-alarme : Images individuelles : les images sont générées à intervalles d’une seconde. Max. 3 s avant l’alarme. Max. 5 s après l’alarme. Avec le réglage 0/0, seule une image d’événement est transmise. Clip vidéo : un clip vidéo peut être créé avec un délai de 3 secondes avant l’événement et un délai de 5 secondes après. Temps de repos après l’événement : Temps devant s’écouler avant qu’un événement ne puisse déclencher à nouveau la même règle d’événement. Statistique de comptage : La statistique de comptage Tripwire et Intrusion Detection ne peut être envoyée qu’à FTP ou par e-mail.179
8. Maintenance et nettoyage
8.1 Test de fonctionnement
Contrôlez régulièrement la sécurité technique du produit ; par exemple l’état du boîtier. Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire. La sécurité d’utilisation du produit n’est plus garantie si l’appareil présente des dommages visibles ; l’appareil ne fonctionne plus ; après un stockage long dans de mauvaises conditions ou ; si l’appareil a été soumis à des efforts lors du transport. Remarque : Le produit ne nécessite aucune maintenance de votre part. Aucune des pièces à l’intérieur de ce produit ne nécessite de maintenance ou de contrôle de votre part. N’ouvrez jamais le produit.
Nettoyez le produit avec un chiffon propre et sec. En cas d’encrassement plus important, humidifiez légèrement le chiffon avec de l’eau tiède. Veillez à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil, ceci détruirait l’appareil. N’utilisez aucun détergent chimique, cela pourrait endommager la surface du boîtier.
Les appareils munis de ce symbole ne doivent pas être jetés dans les ordures ménagères. Arrivé en fin de vie, le produit doit être éliminé conformément aux dispositions légales en vigueur. Veuillez vous adresser à votre distributeur ou éliminer les produits par le biais de votre point de collecte communal pour les déchets électroniques.IPCA52010 / IPCA62510 / IPCA62515 IPCA72510 / IPCA72515 / IPCA68500 / IPCA78500
