Type de produit	Déclencheur de flash sans fil TTL
Marque	Godox
Modèle	XproO
Compatibilité	Appareils Olympus/Panasonic (TTL automatique)
Alimentation	2 piles AA (non incluses)
Dimensions	90 x 58 x 50 mm
Poids net	80 g
Fréquence	2,4 GHz
Modulation	MSK
Canaux	32
ID sans fil	01-99
Groupes	5 (A-E) ou 16 (0-F)
Portée	0-100 m (selon réglage)
Modes de flash	TTL, Manuel (M), Stroboscopique (Multi)
Vitesse de synchro max	1/8000 s (avec HSS)
Synchro 2e rideau	Oui
Correction d'exposition	±3 IL par pas de 1/3
Lampe d'assistance AF	Oui
Contrôle lampe modélisation	Oui (sur flashes compatibles)
Bips sonores	Activable/désactivable
Port synchro	2,5 mm (entrée/sortie)
Mise à jour firmware	Via port USB Type-C
Fonction TCM	Conversion TTL en manuel
Mémoire	Sauvegarde automatique des réglages
Écran	LCD large avec rétroéclairage réglable
Entretien	Éviter chocs, humidité, variations brusques de température, champs magnétiques forts
Sécurité	Ne pas démonter ; utiliser les piles recommandées ; éteindre en cas de défaut

FOIRE AUX QUESTIONS - XproO GODOX

Comment installer les piles dans le Godox XproO ?

Ouvrez le couvercle du compartiment à piles au dos, insérez 2 piles AA en respectant les polarités (+/-) indiquées, puis refermez. Utilisez des piles alcalines neuves de préférence.

Comment synchroniser le déclencheur avec un flash Godox ?

Assurez-vous que le déclencheur et le flash sont sur le même canal (CH) et le même groupe. Sur le déclencheur, appuyez longuement sur le bouton CH pour régler le canal. Sur le flash, réglez-le en mode esclave et sélectionnez le même canal et groupe.

Quels sont les modes de flash disponibles sur le XproO ?

Le XproO propose trois modes : TTL (automatique), M (manuel) et Multi (stroboscopique). Vous pouvez passer de l'un à l'autre en appuyant sur le bouton MODE.

Comment régler la puissance du flash en mode manuel ?

En mode M, sélectionnez le groupe souhaité, puis tournez la molette pour ajuster la puissance de Min à 1/1. La puissance peut être réglée par pas de 0,1 ou 0,3 selon le paramètre C.Fn-STEP.

Comment utiliser la synchronisation haute vitesse (HSS) ?

Appuyez sur le bouton SYNC pour afficher l'icône HSS. Sur l'appareil photo, sélectionnez le mode flash forcé. Vous pourrez alors utiliser des vitesses d'obturation jusqu'à 1/8000 s.

Que faire si le flash ne se déclenche pas ?

Vérifiez les piles (doivent être neuves), l'alimentation du flash, les canaux et groupes (doivent correspondre), la distance (trop proche < 0,5 m peut causer des problèmes), et activez le mode proximité (C.Fn-DIST sur 0-30 m) si nécessaire. Évitez les interférences 2,4 GHz.

Comment mettre à jour le firmware du XproO ?

Téléchargez le logiciel Godox G2 sur le site officiel, connectez le déclencheur à un ordinateur via un câble USB Type-C (non fourni), lancez le logiciel et sélectionnez le fichier de mise à jour. Suivez les instructions à l'écran.

Qu'est-ce que la fonction TCM et comment l'utiliser ?

La fonction TCM (TTL Conversion to Manual) convertit la valeur d'exposition TTL en puissance manuelle. Après une prise de vue en TTL, maintenez enfoncé le bouton TCM pour convertir la valeur. Utile pour verrouiller une exposition.

Comment régler les paramètres via l'écran LCD ?

Utilisez les boutons de groupe (A-E) pour sélectionner un groupe, la molette pour ajuster les valeurs, et les boutons de fonction (F1-F4) pour accéder aux réglages comme le zoom, la modélisation, etc. L'écran affiche les informations en temps réel.

Quels flashes sont compatibles avec le Godox XproO ?

Le XproO est compatible avec les flashes Godox de la série X, notamment les AD600, AD360II, AD200, AD400Pro, V860II, V850II, TT685, TT600, TT350O, ainsi que les séries Quicker, SK, DP, GS II, etc. Consultez le manuel pour la liste complète.

MODE D'EMPLOI XproO GODOX

深圳市神牛摄影器材有限公司

GODOX Photo Equipment Co., Ltd.

所在地/Add: 深セン市宝安区福海街道塘尾社区羅川工業区厂房2棟1階～4階、4棟1階～4階

1st to 4th Floor, Building 2/1st to 4th Floor, Building 4, Yaochuan Industrial Zone,

Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China

電話 /Tel: [phone](8062) ファックス /Fax: [phone]

電子メール/E-mail: [e-mail]

705-XPRZZ0-05 Made In China

Fe CE RoHS

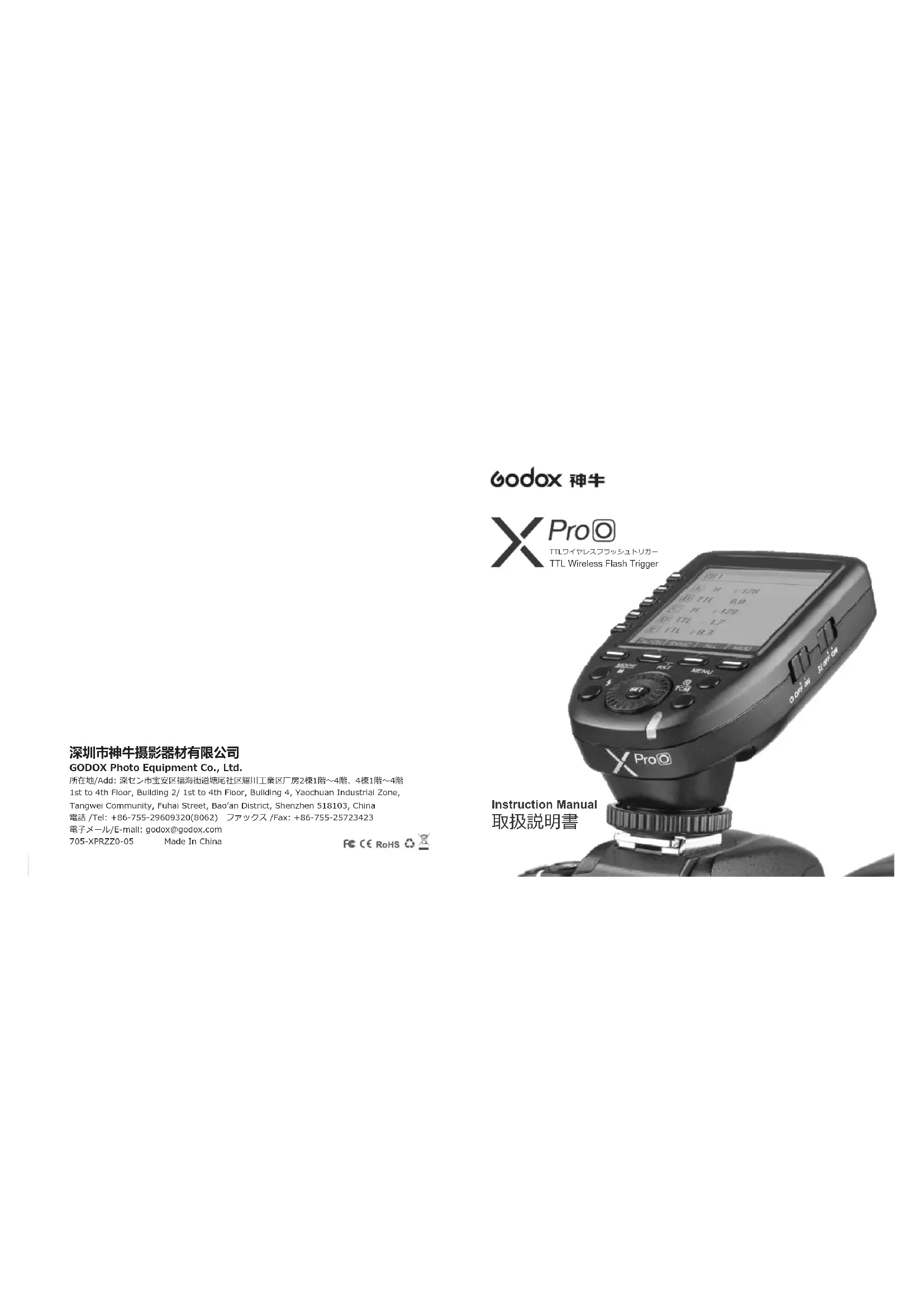

Godox 神牛

Pro

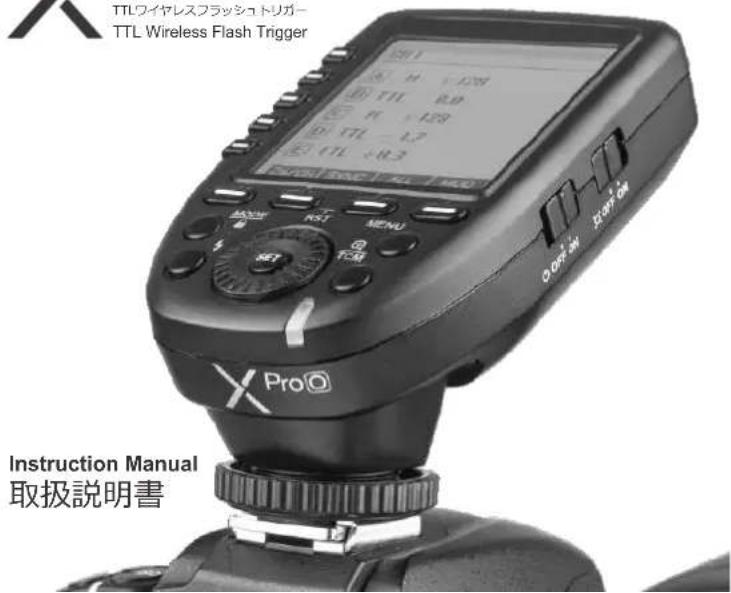

TTLワイヤレスフラッシュトリガー

TTL Wireless Flash Trigger

TTL Wireless Flash Trigger Instruction Manual 取扱説明書

目次

02 はじめに

02 警告

03 部品

本休

LCDディスプレイ

05 電池

電池の取り付け

電池残量の表示

05 フラッシュトリガーの使い方

ワイヤレスシンクロによるセット

ップフラッシュのトリガ

ワイヤレスシンクロによる屋外撮影

フラッシュのトリガー

ワイヤレスシンクロによるスタジオ

フラッシュのトリガー

2.5mmのシンクロポートによるフラ

ッシュのトリガー

09 フラッシュトリガーの設定

電源スイッチ

自動に即電モードに入ります

AF補助フォーカシングランプスイッチ

チャンネル設定

ワイヤレスIDの設定

モード設定

拡大機能

出力価設定

演出補正の設定

ストロボパラメーター(出力、回数、

周波数の設定

モデリングランプの設定

ZOOM値の設定

シャッターシンクロの設定

ブザーの設定

シンクロソケットの設定

TCM機能

SHOOT機能の設定

C.Fnカスタム機能

17 対応フラッシュのタイプ

18 対応カメラリスト

19 仕様

20 出荷時設定へのリセット

20 ファームウェアアップグレード

21 注意事项

21 フラッシュトリガーの保守

はじめに

この度はXPro0ワイヤレスフラッシュトリガーをお買い上げいただきまして、誠にありがとうございます。本フラッシュトリガーはOlympus/Panasonicカメラ制御神牛フラッシュに適用し、神牛ワイヤレスXシステムをサポートするセットトップライト、屋外撮影ライト、スタジオフラッシュの操作に使われます。

マルチチャンネルでコントロールし、信号が糖やかであり、感度が高く、カメラマンの配光に便利し、各種撮影ニーズを満足できます。本トリガーはホットシューを張着するOlympus/Panasonicシリーズカメラに適用すると同時に、PCポートを有するカメラと接続して使用でき。TTLフラッシュとハイスピードフラッシュをサポートし、最大フラッシュシングロスピードが1/8000sに達しています。

*：制限条件——カメラの最大シャッタースピードは1/8000sです。

警告

▲ 自分勝手に本製品を分解しないでください。製品に故障が出た場合、本社または授権された専門者より

チェックし、メンテナンスします。乾燥を保ってください。濡れた手で製品に触れないでください。また、製品を水に浸したり、雨の中に基礎したりしないでください。

子供に木製品を触れさせないてください。

⚠ 燃焼しやすく爆発しやすい環境で使用しないでください。このような場合、関係警告マークに注意して

▲ ください。50℃を超えた高温環境で置かないでください。

いかなる故障が起こった場合、直ちにトリガーの電源を切ってください。

電池使用時の注意事項は下記の通りです。

本マニュアルに記載された電池だけを使うことができます。新しい電池と古い電池またはタイプの違った電池を混ぜて使わないでください。メーカーの提供した警告または指示を詳しく読んで遊守してください。

電池を短絡させたり、電池を分解したりしないでください。

電池を火の中に捨てたり、加熱したりしないでください。

電池を装着する時に、電池の極性を間違わないでください。電池が切れると、液漏れしやすくなりま

す。製品を損なわないため、長期間にわたって使わない時、または電池が切れた時に、電池を取り出してください。

損なわれた電池中の液体が皮膚または衣服に触れた場合、直ちに大量な清水で流い流してください。

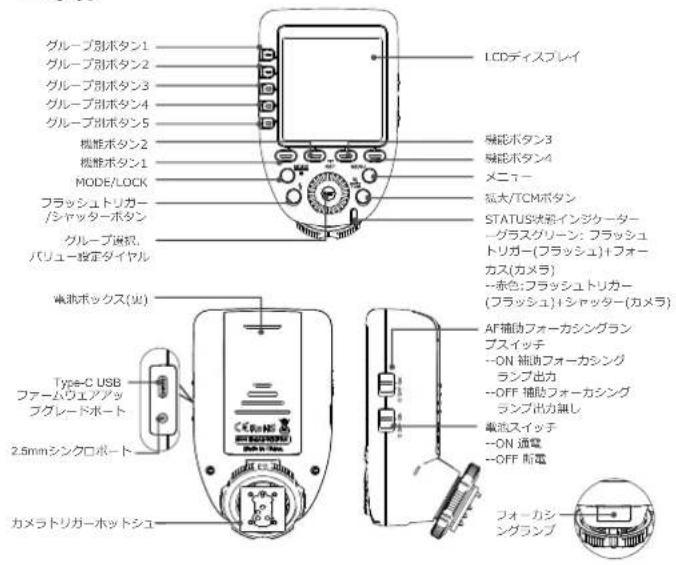

部品

· 本体

グループ別ボタン1 グループ別ボタン2 グループ別ボタン3 グループ別ボタン4 グループ別ボタン5 機能ボタン2 機能ボタン1 MODE/LOCK フラッシュトリガー /シャッターボタン グループ遮択、 バリュー指定タイヤル 電流ボックス(火) Type-C USB ファームウェアアップグレードポート 2.5mmシンクロポート カメラトリガーホットシュ LCDディスプレイ 機能ボタン3 機能ボタン4 メニュー 拡大/TCMボタン STATUS状態インジケーター グラスグリーン: フラッシュトリガー(フラッシュ)トフォーカス(カメラ) --赤色:フラッシュトリガー(フラッシュ)トシャッター(カメラ) AF補助フォーカシングランプスイッチ --ON補助フォーカシングランプ出力 --OFF補助フォーカシングランプ出力錠し 車流スイッチ --ON通電 --OFF断電 フォーカシングランプ

部品

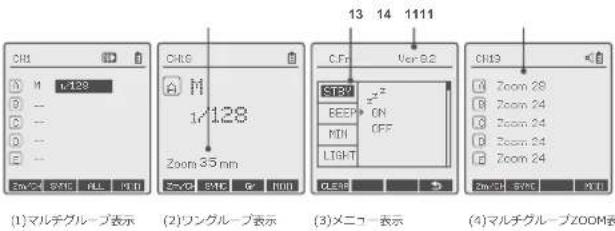

• LCDディスプレイ


1 2 8 3 4 5 CH R N √16·0.3 B -- C -- D -- E -- 12 5×16 1×16 L 100 3 6 9 10

1. チャンネル(合計32個) 2. カメラへか接続 3. モデリングランプマスターコントロール 4. ハイスピード
2. 音声 6. 電洗容量 7. グループ別 8. モード 9. 出力 10. グループ別モデリングランプ 11. ZOOM値
3. 機椎ボタンに相応するアイコン 13. C.Fnメニュー 14. パージョン番号

(1)マルチグループ表示 (2)ワングループ表示 (3)メニュー表示 (4)マルチグループZOOM表

電池

- 電池の取り付け

フラッシュトリガーの裏面にある電池ボックスのカバーを開け、電池ボックス内に指示された正極、負極によって、それぞれ2個のAA電池(別に購入する必要がある)を装着します。

- 電池残量の表示

使用時にLCDパネルにある電池アイコンをチェックするだけで、随時に電池残量を把握できます。

LCDパネル電池残存表示	意味
3グリッド	電池残存はまだ十分あります
2グリッド	電池容量は渡り始めました。
1グリッド	電池残存は低くなりました。
フレーム	残存が僅かで、直ちに電池を交換してください。
点域	<2.5V電池容量がすぐ切れます(この時,電池を交換してください。そうしないと、距離が遠くなると、ミスフラッシュしたり、フラッシュしなかったりします)。

この電池残量表示はAAアルカリ乾電池だけに対応するものです。ニッケル水素車油は車圧が低めであり、このリストを参照しないでください。

Interior view of a black cylindrical battery with two metallic wheels and a small terminal block (no visible text or symbols)

フラッシュトリガーの使い方

- ワイヤレスシンクロによるセットトップフラッシュのトリガー

使い方：TT6850を例に取ります。

1.1カメラの電源を切り、フラッシュトリガーをカメラホットシューのソケットに置き、フラッシュトリガーの電源スイッチとカメラの電源を入れます。

1.2 ホタンを長押ししてチャンネルを設定し、グループ、モードとパラメーターを設定します(詳しくは「フラッシュトリガーの設定」を参照)。

フラッシュトリガーの使い方

1.3 セットトップフラッシュの電源を入れ。> ワイヤレス設定ボタンを押し、パネルで<▶> ワイヤレスアイコンとスレーブユニットアイコンを表示され、チャネル設定ボタンを押し、フラッシュトリガーと同じチャンネルを設定し、グループ設定ボタンを押し、フラッシュトリガーと同じグループを設定します。(注：他のタイプのセットトップフラッシュ設定は都にするセットトップフラッシュの取扱照明を参照してください)。 1.4 カメラのシャッターを押すだけでトリガーでき、同時にフラッシュトリガーの「状態インシケーター」が赤色に描いてします。

- ワイヤレスシンクロによる屋外掘影フラッシュのトリガー

使い方：AD600Bを例に取ります。

2.1 カメラの車源を切り、フラッシュトリガーをカメラホットシューソケットに向き、フラッシュトリガーの車源スイッチとカメラの車源を入れます。

2.2 ボタンを長押ししてチャンネルを設定し、グループモードとパラメーターを設定します(フラッシュトリガーの詳細説明を参照してください)。

2.3 壳外撮影フラッシュ電源を入れ、>ワイヤレス設定ボタンを押し、パネルに

>ワイヤレスアイコンを表示させ。

グループチャンネル設定ボタンを長抑しして、フラッシュトリガーと同じチャンネルを設定し、グループ設定ボタンを押して、フラッシュトリガーと同じグループを設定します(注：他のタイプの屋外撮影フラッシュ設定は相応する屋外撮影フラッシュの取扱説明書を参照してください)。

2.4 カメラのシャッターを押すだけでトリガーでき、同時にフラッシュトリガーの「状態インジケーター」が赤色に点滅します。

フラッシュトリガーの使い方

- ワイヤレスシンクロによるスタジオフラッシュのトリガー

使い方：GS400Hを例に取ります。

3.1 カメラの電源を切り、フラッシュトリガーをカメラホットシューソケットに置き、フラッシュトリガーの電源スイッチとカメラの電源を入れます。
3.2 ボタン設定チャンネルを長押しして、グループ、モードとパラメーターを設定します（フラッシュトリガーを設定する詳細照明を参照してください）。

3.3 スタジオフラッシュを表示に端信し、車両スイッチをONにし、同時にとボタンを押し続けてパネルに<(g)>ワイヤレスアイコンを表示させ、グループチャンネル設定ボタンを長抑してフラッシュトリガーと同じチャンネルを設定し、グループチャンネル設定ボタンを押してフラッシュトリガーと同じグループを設立します（注：他のタイプのスタジオフラッシュの設定は相応するスタジオフラッシュの取扱組内を参照してください）。

3.4 カメラのシャッターを押すだけでトリガーでき、同時にスタジオランプとトリガーの「状態:インジケーター」が赤色に点滅します。

注：スタジオフラッシュの最低出力は1/32であり、フラッシュトリガーの出力を設定する時に、≥1/32の値を設定すべきです。スタジオフラッシュにはTTLとストロボ機推はないため、フラッシュトリガーを設定する時に、Mモードを演訳してからスタジオフラッシュをトリガーできます。

フラッシュトリガーの使い方

2.5mmシンクロポートによるフラッシュのトリガー

使い方：

4.1 レシーバ側の接続方式は「ワイヤレスシンクロでスタジオフラッシュのトリガー」という節を参照してください。
4.2 正常方式でシャッターを押します。シンクロポート信号を使って発光をコントロールします。

Two electronic devices: a large black telescope and a handheld device with wireless signal (no visible text or symbols)

フラッシュトリガーの設定

電源スイッチ

電源スイッチを「ON」にすると、電源を入れ、状態インジケーターは表示しません。注意：部電するため、長時間にわたって使わない場合、電源を切ってください。

- 自動に節電モードに入ります

1. トランスミッターを操作し終わってから90秒経つと、システムは自動に待機モードに入り、この時LCD表示は消発します。

2. システムを呼び覚ましたい場合、いずれかのボタン押すだけで良いです。Olympus/Panasonicカメラのホットシャーに取り付けられた場合、カメラシャッターを半押ししてシステムを呼び覚ますこともできます。 注：都市モードに入りたくない場合、

   ボタンを押して、カスタムメニューに入り、STBY設定をOFFIにするだけで良いです。

- AF補助フォーカシングランプスイッチ

AF補助フォーカシングランプスイッチを“ON”にし、AFフォーカシング光線の出力を許可します。ピントがなかなか合わない時、フォーカシングランプが自動に点灯します。ピントを合わせると、フォーカシングランプは自動に消灯します。

- チャンネルの設定

1. ボタンを長抑しして、チャンネル値を選定できます。

2. ダイヤルを回して適切なチャンネル値を選択します。再度ボタンを押すと、カレントチャンネル値は選定されます。

3. フラッシュトリガーには全部で32チャンネルがあり、1～32チャンネルの間で切り巻えることができます。使う前に必ずフラッシュトリガーとレシーバ側を同じチャンネルに設定しなければなりません。

- ワイヤレスIDの設定

十歩を踏けるため、ワイヤレス伝送チャンネルを変更するほか、また、ワイヤレスID、マスターユニットとスレープユニットワイヤレスIDを変更し、チャンネルを一致せずにから、トリーカーできます。

ボタンを押してC.Fn IDに入り、ボタンを押してOFFチャンネル拡張シャットダウンを選定し、01～99からいずかを登記します。

フラッシュトリガーの設定

- モードの設定

1. ボタンを押すと、選択されたグループのモードは変更されます。 2. グループは5グループ(A-E)に設定された場合 2.1 マルチグループ表示時に，ボタンを押すと、マルチモードはMULTIモードに切り替えられます。グループによって、ボタンを選択して、カレントグループのMULTIモードを起動「ON」またはシャットダウン「-」に設定できます。 2.2 マルチグループ表示時に、グループにボタンを選択するが、リングループモード時に、ボタンを押すと、カレントグループのモードはTTL/M/---という順に切り替えます。 3. グループを16グループ(0-F)に設定する時、マニュアルモードMだけがあります。 4. ボタンを2秒長押しすると、パネルの下方に「LOCKED」が表示し、パネルがロックされたことを示します。この時にいかなるパラメーターを設定できません。再度、ボタンを2秒長押しすると、ロックが解除されます。

- 拡大機能

マルチグループとシングルグループの切り替え：マルチグループモードでグループを選択してから、ホタンを押すと、グループはワングループモードに拡大されます。再辰ホタンを押すと、マルチグループモードに戻ります。

フラッシュトリガーの設定

- 出力値の設定

1. マルチグループ表示前に、Mモードで： 1.1 グルーフボタンを押してグループを選択し、ダイヤルを回すと、そのパワー出力値はMin～1/1の間で0.1または0.3何に変化します。ボタンを押すと、当該グループのパワー出力値を確定します。 1.2 ボタンを押してトータルグループパワー出力値を選択し、ダイヤルを回すと、そのパワー出力値はMin～1/1の間で0.1または0.3年に変化します。再度ボタンを押すと、当該グループのパワー出力値を確定します。 2. ワングループ表示時に、Mモードで 直接にダイヤルを回すと、そのパワー出力値はMin～1/1の間で0.1または0.3倍に変化します。 注：MiniはMまたはMultiモードで設定可能な最低出力値を指します。C.Fn-STEPの設定値によりそれぞれ 1/128、1/256、1/128(0.1)と1/256(0.1)です。多くのセットトップランプの場合、サポートする最低出力は1/128または1/128(0.1)であり、1/256または1/256(0.1)に設定できません。神牛AD600Proなどの大出力スタジオランプと紹み合わせて、最低出力を1/256または1/256(0.1)に期待できます。

- 露出補正の設定

1. マルチグループ表示特に、TTLモードで： 1.1 グループボタンを押してグループを選択し、ダイヤルを回すと、そのFEC値は-3～3の間で0.3年に変化します。ボタンを押すと、当該グループのFEC値を確定します。 1.2 ボタンを押してトータルグループFEC値を選択し、ダイヤルを回すと、そのFEC値は-3～3の湘で0.3年に変化します。内度ボタンを押すと、トータルグループFEC値を確定します。 2. ワングループ表示時に、TILモードで 直接にダイヤルを回すと、そのFEC値は-3～3の間で0.3毎に変化します。 注：XproOに表示したFEC値はそれに制御されたフラッシュディスプレイに表示されません。XproOとフラッシュのFEC値はそれぞれ独立したものであり、発光出力値はXproOとフラッシュのFEC値の合計値です(例えば、 XproOのFEC値が-2で、フラッシュのFEC値が+3であるとすると、発光出力値は+1になります)。

フラッシュトリガーの設定

- ストロボパラメーター（出力値、回数、周波数）の設定

1. ストロボモードにします(TTLとMアイコンはいずれも表示しません)。 2. 三行の表示内容はそれぞれパワー出力値、Times(発光回数)、Hz(発光周波数)です。 3. ダイヤルを回すと、そのパワー出力値はMin. \~ 1/4で整数値で変化します。 4. Timesボタンを押して発光回数を変えることができ、ダイヤルを同して設定値を変更できます。 5. Hzボタンを押して周波数を変えることができ、ダイヤルを回して設定値を変更できます。 6. このようにこの三つの設定値を設定し終わります。また、いずれかの項目を設定する時にボタンを押すと、設定状態から退出できます。点滅する項目はありません。 7. ストロボパラメーター設定リブメニューで点滅する項目はない時に、 ポタンを排すと、メインメニューに戻ります。 \*注意：発光回数は発光出力値と周波数に制限され、設定した発光回数はシステムに許容される上限を超えてはいけません。レシーバ側に伝送した回数は実際発光回数であり、カメラのシャッター設定とも関係があります。

フラッシュトリガーの設定

- モデリングランプの設定

1. マルチグループ表示時にボタンを押すと、マルチグループモデリングランプは起動するかシャットダウンします。 2、マルチグループを示布にグループボタンを押ってマルチグループまたはワングループを選択した場合，ボタンを押すと、当該グループモデリングランプは起動するかシャットダウンします（注：目下ワングループモデリングランプスイッチ使用可能なスタジオフラッシュサイクはGSII、SKII、QSII、QDII、DEII、DPIシリーズであり、屋外星形ランプAD200、AD600の場合、アップグレードした後にこの構築を使うことができます。今後新しく開発したモデリングランプ付きのフラッシュは全部この構築を使うことができます）。

- ZOOM値の設定

1. を押すと、パネルにZOOM値が表示され、寄送したいグループを選択して、ダイヤルを回し、ZOOM値はAUTO/24-200の中で変化し、設定したい値を選択してから、再度ボタンを押すと、メインメニューに戻ります。 注：フラッシュのZOOMはAuto(A)モードに図替されてから応答します。

フラッシュトリガーの設定

- シャッターシンクロの設定

1. ミットハイスピードシンクロ：ボタンを押し、パネルに ミットを表示させます。OLYMPUSカメラでOKを押し、またはPanasonicカメラでMENUを押して、発光モードに入り、強制発光を選択し、カメラに が出てから、カメラのシャッターを設定します。 2.後昇シンクロ：OLYMPUSカメラでOKを押し、またはPanasonicカメラでMENUを押して、フラッシュ設定後昇C モードに入り、カメラに2nd-C モードが出てから、カメラのシャッターを設定します。

- ブザーの設定

ボタンを押してC.Fn BEEPIに入り、ボタンを押して、ONを編択すると、ブザーがお話し、OFFを編択すると、ブザーがシャットダウンします。再度ボタンを押すと、メインメニューに戻ります。

- シンクロソケットの設定

1. ボタンを押してC.Fn SYNCに入り、ボタンを押してINまたはOUTを遮択します。再度ボタンを押すと、メインメニューに戻ります。 1.1 INを選択した時、このソケットはXProOをトリガーし、フラッシュを発光させます。 1.2 OUTを選択した時、トリガー信号を出力し、他のリモコンとフラッシュをトリガーします。

フラッシュトリガーの設定

• TCM機能

TCM伝換機能は神牛独自の機能です。 TTL発光値はMモードにおけるパワー出力値に可換されます。 1.1 フラッシュトリガーをTTLモードに設定し、カメラと接続して、シャッターを押して描けします。 1.2 ボタンを長押しして、TTLモードにおける発光値はMモードにおけるパワー出力値(拡換表示最低値は設定したMin値です)に拡換します。 1.3 TCM機能と互換可能なフラッシュについて、 C.Fnカスタム機能リストを参照してください。 (注：自分の使っているフラッシュによって、カスタムTCM機能に入り、相応するタイプを選択してください。)

- SHOOT機能の設定

ボタンを押してC.Fn SHOOTに入り、ボタンを押して1枚撮影または複数枚撮影を選択します。再度ボタンを押すとメインメニューに戻ります。 1枚撮影：撮影する時に1枚撮影を解択すると、MとMultiモードにおいてマスターユニットはスレープユニットだけにトリガー信号を送信します。1枚撮影は一人撮影の場合に適用し、前電のメリットを有しています。 複数枚撮影：撮影する時に複数枚撮影を選択すると、マスターコットはパラメーターヒトリガー信号をスレープユニットに送信します。複数枚撮影は複数人の撮影に適用するが、パワー消費が迷いで APP：撮影する時にトリガー信号（スマホAPPでフラッシュのパラメーターをコントロールします）だけを送信できます。

CHI A TTL B -- C -- D -- E -- Sentinel info files 1050 CHI M :429 E -- C -- D -- E -- Sentinel info files 105



フラッシュトリガーの設定

C.Fn：カスタム機能の設定

下記の表を参照して、カスタム機能を使って設定してください。

カスタム機能の符号	機能	設定符号	設定と説明
STBY	睡眠	ON	起動
		OFF	シャットダウン
BEEP	ブザー	ON	起動
		OFF	シャットダウン
STEP	パワー出力値	1/128	最低出力 1/128 (0.3毎に変化します)
		1/256	最低出力 1/256 (0.3毎に変化します)
		1/128(0.1)	最低出力 1/128 (0.1毎に変化します)
		1/256(0.1)	最低出力 1/256 (0.1毎に変化します)
LIGHT	バックライト点灯時間	12sec	12秒除自動に消灯します
		OFF	ずっと消灯します
		ON	ずっと点灯します
SYNC	シンクロソケット	IN	XProOをトリガーしてフラッシュを発光させます
		OUT	トリガー信号を出力し、他のリモコンとフラッシュをトリガーします
GROUP	グループ	5(A-E)	5グループA-E
		16(O-F)	16グループ(O-F)レシーパ側はスタジオフラッシュである場合、16グループを選択でき、16を選択する時にMLベルだけを選択できます。
LCD	LCDコントラスト	-3~+3	コントラスト値は-3~+3の整数を選択できます。
SHOOT		1枚撮影	カメラが撮影する時にM&Multiードでトリガー信号を送信します。
		複数枚撮影	カメラが撮影する時にパラメーターとトリガー信号を送信します(複数人撮影に適用します)
	APP	APP	カメラが撮影する時にトリガー信号だけを送信します(スマホAPPはフラッシュパラメーターをコントロールします)
DIST	トリガー距離	0-30M	0-30Mトリガー
		1-100M	1-100Mトリガー

対応フラッシュのタイプ

カスタム機能の符号	機能	設定符号	設定と説明
ID	ワイヤレスID	OFF	シャットダウン
		01-99	01~99からいずれかの数字を選択できます(この機能は既存フラッシュでまだ使用できません)
TCM	TCM転換機能		TT685/V860IIシリーズ	TTLモードにおける発光量はMモードのパワー出力拠に転換します。採用する場合、マスターランプのタイプに準じます
		200j	AD200
		360j	AD360II
		600j	AD600

- 対応フラッシュのタイプ 下記の表を参照し、カスタム機能を使って設定してください。

トランスミッター	レシーバ	フラッシュ	備考
XProF	--	AD600シリーズ/AD360IIシリーズ/AD200/AD400Pro/V860IIシリーズ/V850II/TT685シリーズ/TT600/TT3500/クイッカーIIシリーズ/QTI/5K IIシリーズ/DP IIシリーズ/GSII
	XTR-16	AD360/AR400	神牛ワイヤレスUSBポート付きのフラッシュ
		クイッカーファーストジェネレーションシリーズ/SKファーストジェネレーションシリーズ/DPファーストジェネレーションシリーズ/GT/GSファーストジェネレーションシリーズスマートフラッシュシリーズ	トリガーするだけです。
	XTR-16S	V860/V850

\*注：サポートする機能の範囲：XProOとフラッシュ両方とも有している機能。

対応フラッシュのタイプ

- XTワイヤレスシリーズとX1ワイヤレスシステムとのチャンネル関係：

XT-16(コードスイッチ)
X1(ディスプレイスクリーン)	CH01	CH02	CH03	CH04	CH05	CH06	CH07	CH08
XT-16(コードスイッチ)
X1(ディスプレイスクリーン)	CH09	CH10	CH11	CH12	CH13	CH14	CH15	CH16

対応カメラリスト

\- 下記のシリーズのカメラタイプと互換できます。 Olympus: PEN-F, E-P3, E-P5, E-PL5, E-PL6, E-PL7, E-PL8, E-M1, E-M10II Panasonic: DMC-G85, DMC-GH4, DMC-GF1, DMC-GX85, DMC-LX100, DMC-FX2500GK 1. このリストに配載されたのはテストされたカメラのタイプであり、あらゆるOlympus/Panasonicシリーズのカメラを含んだものではありません。他のカメラのタイプについて、ユーザーは自分でテストしてください。 2. 弊社は予告なしにこのリストに記載された内容を変更することがあります。

仕様

- 仕様

タイプ	XProO
互換可能なカメラ	Olympus/Panasonicカメラ(TTL自動発光)をサポートします。PCI出力ポートを有しているカメラをサポートします。
給電方式	2*AA 電池
露出制御
TTL自動発光	TTL
マニュアル発光	あり
ストロボ発光	あり
機能
ハイスピードシンクロ	あり
徳ふシンクロ	あり
出出補正	あり、 ± 3 の欄で1/3年に変化して順移できます。
露出ロック	あり
補助フォーカス	あり
モデリング発光	トリカーによってフラッシュのモデリング発光を制御できます。
ブザー	トリカーによってフラッシュのブザーを制御できます。
ワイヤレスシャッター	レシーパ側は2.5mmのシンクロポートでカメラの撮影を制御できます。
ZOOM設定	トランスミッターによってフラッシュの焦点距離を調整できます。
TCM機能	TTL撮影値をM出力値に乾燥されます。
ファームウェア	本体にあるType-C USBポートによってファームウェアアップグレードを行います。
記憶機能	設定されてから2秒後のパラメーターは自動に記憶され、再度起動すると自動に役尿します。

仕様

タイプ	XProO
フィヤレス発光
伝送転同(約)	0-100メートル
内戚ツイヤレス	2,4G周波数
モジュレーション方式	MSK
チャンネル	32個
ワイヤレスID	01-99
グループ	16グループ
その他
ディスプレイスクリーン	ワイドスクリーン液晶ディスプレイ、バックライト起動またはシャットダウン
フラッシュトリガーサイズ/ネットウェイト	90x58x50mm/80g

出荷設定へのリセット 中央にある二つの機能ボタンを一緒に2秒押し続け、パネルにRESETが出ると、出荷自定がリセットされたことを示します。 - ファームウェアアップグレード 本製品はUSBポートを通してファームウェアアップグレードを行わることができます。ソフトウェアに関する最新情報及び説明は公式サイトに発表されます。 No. 出荷する時に本製品はUSBアップグレードケーブルを同相していないため、別に購入してください。本製品のUSBポートはType-C USBポートであり、Type-C USBケーブルを使ってください。 ・ファームウェアをアップグレードする特に、Godox 62プログラムソフトウェアのサポートが必要であるた め、ファームウェアをアップグレードする前に、「Godox G2ファームウェアアップグレードソフトウェ ア」をダウンロードしてインストールしてから、相応するファームウェアファイルを選んでください。 ・ファームウェアをアップグレードした後、取扱説明書は最新電子版に準じてください。

注意事項

1. 正しくトリーがしたり撮影したりすることができなかった場合。電池が正しく装着しているか、フラッシュトリーがの電源を入れているか、フラッシュトリーが同じチャンネルに設定されているか、装着ケーブルまたはホットシューソケートが正しくしっかりと接続されているか、機能モードが正しく設定されているかを確認してください。 2. カメラが撮影できるが、フォーカスできない場合、本体またはレンズはMF（マニュアルフォーカス）に設定されているか否かを確認してください。AF（オートフォーカス）に設定してください。 3. フラッシュトリーは他人の干げによってトリガーされたり撮影されたりする場合、フラッシュトリーのチャンネル設定を変更するだけでです。 神牛2.4Gワイヤレスミスフラッシュの原因及びその対策： 1. 外部環境2.4G信号干渉(例えばワイヤレスペースステーション、2.4Gwifiルーター、ブルートウースデバイスなど) フラッシュトリガーのチャンネルCH設定（+10お勧めします）を調移し、干渉のないチャンネルを探し、または作業中に他の2.4Gデバイスをシャットダウンしてください。 2. フラッシュのリサイクルは光了しているか、リサイクルスピードは道路撮影スピードに間に合うか（フラッシュが準備済みで、インジケーターが有灯しています）、オーバーヒート保護または他の異常があるかを確認してください。フラッシュの出力値を下げてください。TTLモードである場合、Mモードに変史してください（TTLモードで1回予備発光してみる必要があります。 3. フラッシュトリガーとフラッシュとの距離は近過ぎますか(距離<0.5m)。 フラッシュトリガーで「近隣ワイヤレスモード」を起動してください。C.Fn-DISTを0～30mに設定してください。 4. フラッシュトリガーとレシーパ側デバイスは低残量状態にありますか。 電池を交換してください(フラッシュトリガーの電池について、使い捨ての1.5Vアルカリ電池をおススメします)。

フラッシュトリガーの保守

落下防止：強いショックまたは振動を受けると、フラッシュトリガーは故障になることがあります。 乾燥維持：木製品は防水機能を持っていないため、それを水中に浸したり、湿反の高い環境に置いたりすると、故障になり、内部構造に語が出て修理不能な損害を受ける可能があります。 温度急変防止：温度の急変、倒えは写い季節に険かいビルを出入りすることはフラッシュトリガーの内部に結露を起こさせることがあります。温度の急変による結露を迎けるため、予めフラッシュトリガーをバッグまたはプラスチック袋に入れてください。 強磁場から遅く離れること：ラジオ放送トランスミッターなどのデバイスによる強い静電または強磁場は本製品の正常動作を干渉する可能があります。
