| Type de produit | Machine à effet – Écho à bande numérique |
| Marque | NUX |
| Modèle | Tape Echo NDD7 |
| Dimensions (L x P x H) | 105 mm x 115 mm x 58 mm |
| Poids | 440 g |
| Alimentation | CC 9 V (moins sur la pointe), adaptateur ACD-006A en option, consommation ~100 mA (<150 mA) |
| Fréquence d'échantillonnage | 48 kHz |
| Convertisseur A/N | 32 bits |
| Traitement du signal | 32 bits |
| Réponse en fréquence | 20 Hz – 20 kHz, ±1 dB |
| Impédance d'entrée | 5 MΩ |
| Niveau d'entrée maximal | 1,5 Veff |
| Impédance de sortie | 100 Ω |
| Niveau de sortie maximal | 1,5 Veff |
| Latence du système | 1 ms |
| Plage dynamique | 103 dBu / 105 dBu (pondération A) |
| Distorsion (DHT+B) | 0,0038 % (1 Veff, 1 kHz) / 0,01 % (1,5 Veff, 1 kHz) |
| Fonctions principales | 7 combinaisons de têtes de lecture, réverbération à ressort, mode SOS (looper 40 s stéréo), Tap Tempo jusqu'à 1600 ms, MIDI IN/OUT, USB (mise à jour firmware / éditeur), pédale d'expression, réinjection infinie, subdivisions rythmiques, écran OLED |
| Entretien et nettoyage | Utiliser un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir l'appareil. Utiliser uniquement l'adaptateur spécifié. Écouter à volume modéré pour préserver l'audition. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Confier toute réparation à un personnel qualifié. |
FOIRE AUX QUESTIONS - Tape Echo NDD7 NUX
Questions des utilisateurs sur Tape Echo NDD7 NUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à effet au format PDF gratuitement ! Retrouvez votre notice Tape Echo NDD7 - NUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Tape Echo NDD7 de la marque NUX.
MODE D'EMPLOI Tape Echo NDD7 NUX
Copyright 2021 Cherub Technology Co. Tous droits réservés. NUX et TAPE ECHO sont des marques de commerce de Cherub Technology Co. Les autres names of produits modélisés dans cearket approuvés sont des marques de commerce de leurs sociétés respectives qui ne parrainnent pas et ne sont pas associées ou affliées à Cherub Technology Co.
Exclitude
Bien que tous les efforts aient été entreprises pour assurer l'exactitude du contenu de cette mode d'emploi, Cherub Technology Co. ne la prétend et ne la garantit pas.
Avertissement ! - importantes consignes de sécurité avant tout branchement, LISEZ les instructions
AVERTISSEMENT: pour réduire le risque d'incidence ou de choc électrique, n'expose pas ce appareil à la pluie ou à l'humidité.
ATTENTION: pour réduire le risque d'incidence ou de choc électrique, ne retissez pas les vis. Aucune pièce n'est réparable par l'utilisateur à l'intérieur. Confiez la maintenance à du personnel qualifié.
ATTENTION: cet équipement a été testé et jugé conforme aux limites applicables aux appareils numériques de classe B, conformément à section 15 des règles de la FCS. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interference requise, y compris les interferences susceptibles d'occasion un fonctionnement indésirable.
Le symbole d'alerte dans un triangle signifie « Risque de choc électrique » : « Il indique la présence d'informations sur la tension de fonctionnement et les risques potentiels d'électricité. »
Le point d'exposition dans un triangle signifie Attention. Veillez à prendre en compte les informations figurant à côté de tous ces signes d'avertissement.
- N'utilisez que le bloc d'alimentation au lieu du cordon d'alimentation fourni. Si vous n'êtes pas sûr du type de courant disponible, consultez cette revue.
- Ne glacez pas l'appareil à proximité de sources de chaleur telles que radiateurs, touches de chauffage ou appareils produisant de la chaleur.
- Évitez que des objets ou des liquides entrent dans le béribrier.
- N'essayez pas de réparer ce produit-vous-méme, car l'ouverture ou le retrait des capots peut nous exposer à des tensions électriques dangereuses ou à d'autres risques. Confiez cette réparation à des techniques de maintenance qualifiées.
- Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la tiche d'alimentation est endommagé, si le liquide a été renversé sur l'appareil ou si des objets sont tombés dessus, si l'appareil a été exposé à la pluie ou à l'humidité, si ne fonctionne pas normalement ou si il s'est tombé.
- Le cordon d'alimentation doit être débranché si l'appareil doit rester longtemps inutilisé. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur et du point de sortie de l'air.
- L'écoute prolongée à haut volume peut entraîner une perte et/ou des dommages irréparables de l'oue. Veillez toujours à pratiquer une « écoute prudente »
Suivez toutes les instructions et tenez compte de tous les avertissements CONSERVEZ CES INSTRUCTIONS!

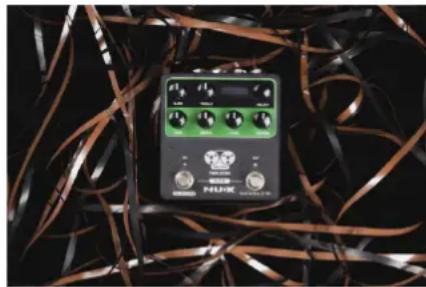

Présentation
La NUX TAPE ECHO rend hommage au Space Echo de fabrication japonaise datant de 1974. Un écho à bande enregistre le son entrant sur une boucle de bande magnétique, puis rejoue la boucle en continu sur la tête de lecture avant qu'elle ne soit effacée par un nouveau son entrant. Les unités Space Echo utilisent de la bande quart de pouce standard pour bobine de magnétophone, mais sous forme d'une boucle continue. Aucune bobine n'est utilisée, et la bande est transportée par un cabestan. La boucle de bande est en vrac dans une cartouche où elle est en mouvement constant, sous un panneau en plastique qui protège la bande et l'empêche de s'emmêler. Cette conception a permis de réduire les niveaux de bruit, de pleurage et de scintillement, ainsi que l'usure des bandes. La NUX TAPE ECHO utilise la technologie Core-Image pour capturer l'action des paramètres BASS, TREBLE, REPEAT RATE (TIME), INTENSITY (REPEAT), ECHO VOLUME (LEVEL), REVERB VOLUME (REVERB), et les caractéristiques physiques telles que pleurage, scintillement, saturation, et même l'autoregénération, l'autososcillation dans un boîtier de pédale à double footswitch.
La NUX TAPE ECHO offre les principaux boutons tels que BASS, TREBLE, TIME, REPEAT, LEVEL, REVERB et SELECT (motif des répetitions) pour un réglage rapide, tandis que maintenir le bouton SELECT enfoncé permet d'accéder aux fonctions secondaires de ces boutons : SATURATION, WOW, FLUT, KILLDRY, pédale EXP, affections du footswitch à la réinjection ou FEEDBACK (FB ENGAGE).
*En utilisant la battue manuelle du tempo (Tap), le plus long temps de retard possible est de 1600 ms.
Panneau de commande
Bouton BASS
Contrôle la réponse de l'écho dans les graves.
Bouton TREBLE
Contrôle la réponse de l'écho dans les aigus.
Bouton TIME
Contrôle la vitesse de l'écho.
Bouton REPEAT
Contrôle l'intensité de l'écho (nombre de répétitions).
Bouton LEVEL
Contrôle le volume de l'écho (niveau de mixage du son retardé).
Bouton REVERB
Contrôle le volume de la réverbération (d'après un modèle à ressorts).
Bouton SELECT
Tournez-le pour désirer la combinaison de têtes de lecture de la bande.
Panneau de commande
Maintenez le bouton SELECT enfoncé pour accéder aux fonctions secondaires, et pendant ce temps tournez SELECT pour modifier leurs paramètres. Appuyez brièvement pour passer à la fonction suivante :
SATURATION: 0% ~ 100%
FB ENGAGE: OFF/ON (permet d'affecter le footswitch ON au maintien de la réinjection)
Footswitch et voyant on footswitch et voyant TAP
Appuyez sur le footswitch ON pour activer/déactiver l'effet d'écho à bande (TAPE ECHO). Si il est activé, le voyant s'allume en ROUGE. Après cela, maintenez le footswitch ON enfoncé pour déclencher la réinjection.
Le footswitch TAP permet de régler le temps de retard par rapport au tempo (BPM) à la noire. Vous pouvez voir la valeur actuelle du retard en BPM/ms sur l'écran. Maintenez le footswitch TAP pour déclencher l'affichage en subdivisions rythmiques ou en milliseconds (ms).
Mode son sur son (SOS pour « sound on sound »)
Appuyez simultanément sur les footswitchs ON et TAP pour passer en mode SOS (looper). Après cela, le footswitch ON permet d'enregistrer (REC) / tirer (PLAY) / superposer (DUB) pour boucler une phrase comme un looper. L'écran affiche le mode actuel. Pendant la lecture de la boucle, vous pouvez appuyer sur les footswitchs ON et TAP pour quitter le mode SOS, la boucle continuera de jouer. Vous pouvez modifier les paramètres et repasser en mode SOS.
La TAPE ECHO offre 40 secondes de bouclage d'une phrase stéréo.
Écran OLED
Affiche la combinaison actuelle des têtes de lecture de la bande et le réglage en subdivisions rhytmiques ou en millisecondes (ms). En mode de réglage des fonctions secondaires, il affiche le paramètre actuel. En mode SOS, il indique l'état de la boucle.
REC = enregistrement
PLAY = lecture
OVERDUB = superposition

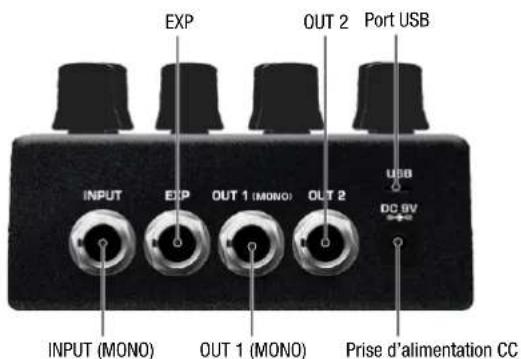

INPUT (MONO) port USB
Connectez le câble venant de la guitare.
EXP
Utilisez une pédale d'expression pour contrôler le paramètre assigné à EXP : TIME, REPEAT, ou LEVEL.
OUT 1 (MONO)
Connectez-y un câble à destination de l'ampli pour une utilisation en mono.
OUT 2
Connectez-y un câble à destination de l'ampli pour une utilisation en stéréo.
Connectez par cable USB l'ordinateur sur lequel se trouve le logiciel d'édition. Vous pouvez paramétrer le MIDI.
Le firmware (logiciel interne) peut être mis à jour par le port USB. Veuillez consulter l'onglet
Support » de notre page produit et suivre ses instructions.
Prise d'alimentation CC
Utiliser UNIQUEMENT un adaptateur secteur 9 V de 300 mA avec le moins sur la pointe.
Prises MIDI in/out
Branchez-y un appareil MIDI extérieur. (La TAPE ECHO est livrée avec les câbles jack TRS/MIDI nécessaires.)
Note: n'y connectez pas d'appareil audio. Cela entraînerait des dysfonctionnements.
Caractéristiques générales
- Jusqu'à 1600 ms de retard stéréo par battue manuelle (Tap Tempo) 7 combinaisons des têtes de lecture de bande et réverbération seule
- La technologie Core-Image permet de retrouver le son naturel d'un écho à bande de type Tape Echo avec parallèlement une réverbération à ressorts
- Réinjection infinie réalisée par réglage des boutons TIME et REPEAT
- Subdivisions rythmiques de mesure avec footswitch Tap Tempo 40 secondes de bouclage d'une phrase stéréo avec écran OLED d'affichage d'état
- Affichage optionnel du temps de retard (ms/BPM)
- Entrée/sortie MIDI
- Réinjection par maintien du switch ON
- Fréquence d'échantillonnage: 48 kHz
- Convertisseur A/N : 32 bit
- Traitement du signal : 32 bit
- Réponse en fréquence: 20 Hz - 20 kHz, ±1 dB Impédance d'entrée: 5MΩ
- Niveau d'entrée maximal : 1,5 Veff Impédance de sortie: 100Ω
- Niveau de sortie maximal : 1,5 Veff Latence du système : 1 ms
- Plage dynamique: 103 dBu/105 dBu (pondération A) Rapport DHT+B: 0,0038% pour entree 1 V_eff à 1 kHz
0.01% pour entree 1,5Vdf a 1 kHz
- Alimentation : CC 9 V (moins sur la pointe, adaptateur ACD-006A en option)
- Consommation électrique : environ 100 mA, moins de 150 mA
- Dimensions : 105 mm (L) x 115 mm (P) x 58 mm (H)
- Poids: 440 g
Accessoires : mode d'emploi,
adaptateurs mini-jacks 3,5 mm TRS vers MIDI 5 broches
*Les caractéristiques techniques et les fonctionnalités sont susceptibles d'être modifiées sans préavis.
www.nuxefx.com
Fabriquée en Chine
