S3821wCNA - Convertisseur audio/vidéo VIZIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basses sans fil
Modèle	VIZIO S3821w-C0NA
Puissance	Niveau de pression sonore : 100 dB
Réponse en fréquence	50 Hz - 19 kHz
Transducteurs barre de son	2 x 7,6 cm (3 pouces) pleine portée
Transducteur caisson de basses	1 x 15,2 cm (6 pouces) haute excursion
Alimentation	120 V c.a., 60 Hz
Entrées audio	1 x stéréo 3,5 mm, 1 x RCA, 1 x optique Toslink, 1 x coaxiale numérique
Entrée USB	Oui (lecture fichiers .WAV uniquement)
Bluetooth	Oui, portée jusqu'à 9 mètres
Fonctions audio	DTS TruSurround HD, TruVolume, réglage des aigus et des basses
Montage mural	Possible avec vis M4 x 10 et supports fournis
Garantie	Limitée d'un an (pièces et main-d'œuvre)
Certifications	UL, C-UL, FCC, IC, ENERGY STAR
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de nettoyants liquides ou abrasifs
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas obstruer les ouvertures de ventilation ; utiliser uniquement les accessoires spécifiés
Pièces détachées et réparabilité	Contacter le support technique VIZIO pour réparation ; ne pas tenter de réparer soi-même

FOIRE AUX QUESTIONS - S3821wCNA VIZIO

Que faire si la barre de son ne s'allume pas ?

Assurez-vous que le cordon d'alimentation est bien branché à la barre de son et à une prise murale fonctionnelle. Appuyez sur le bouton Alimentation de la télécommande ou sur le dessus de la barre de son. Si le problème persiste, essayez une autre prise ou contactez le support technique.

Comment connecter la barre de son à mon téléviseur ?

Utilisez l'un des câbles fournis : optique numérique, coaxial numérique, ou câble audio stéréo 3,5 mm/RCA. Branchez le câble à la sortie audio de votre téléviseur et à l'entrée correspondante de la barre de son. Appuyez sur le bouton Entrée de la télécommande pour sélectionner la bonne source.

Pourquoi n'y a-t-il aucun son provenant de la barre de son ?

Vérifiez que la barre de son est allumée et que le volume n'est pas au minimum ou en mode muet. Appuyez sur Muet pour annuler le silence. Sélectionnez la bonne entrée avec le bouton Entrée. Si vous utilisez une entrée numérique, réglez la sortie audio de votre téléviseur sur PCM. Assurez-vous que le câble est bien connecté.

Comment appairer mon téléphone en Bluetooth ?

Appuyez et maintenez enfoncé le bouton Bluetooth sur la barre de son ou sur la télécommande pendant 5 secondes. Les voyants DEL clignoteront de gauche à droite. Sur votre téléphone, activez le Bluetooth et recherchez 'VIZIO S3820w'. Sélectionnez-le pour appairer. Une fois connecté, les voyants arrêteront de clignoter.

Le caisson de basses n'émet aucun son, que faire ?

Vérifiez que le caisson de basses est allumé (interrupteur en position ON) et que son voyant DEL est vert fixe. Si le voyant clignote, les deux appareils ne sont pas appairés. Pour réappairer, appuyez sur le bouton d'appariement à l'arrière du caisson de basses pendant 5 secondes, puis faites de même sur la barre de son. Les voyants clignoteront rapidement, puis s'allumeront fixes une fois appairés.

La télécommande ne fonctionne pas, que dois-je vérifier ?

Remplacez les piles par des neuves en respectant la polarité. Pointez la télécommande directement vers le centre de la barre de son. Éloignez tout obstacle. Si vous utilisez le Bluetooth, certains boutons (comme Retour) peuvent ne pas être compatibles avec l'application en cours.

Comment monter la barre de son au mur ?

Utilisez les supports muraux fournis et le gabarit de perçage. Fixez les vis M4 x 10 à l'arrière de la barre de son. Marquez les emplacements au mur à l'aide du gabarit, puis percez et insérez des chevilles adaptées à votre mur (bois, placo ou béton). Fixez les supports au mur et accrochez la barre de son.

Que signifie le clignotement des voyants DEL ?

Les voyants DEL indiquent l'état de la barre de son. Par exemple, un balayage de gauche à droite signifie que la barre de son est en mode d'appariement Bluetooth. Un clignotement lent du voyant du caisson de basses indique qu'il n'est pas appairé. Consultez la section 'Indicateurs DEL' du manuel pour plus de détails.

Puis-je utiliser une clé USB pour lire de la musique ?

Oui, branchez une clé USB contenant des fichiers audio au format .WAV uniquement sur le port USB (5) à l'arrière de la barre de son. Appuyez sur le bouton Entrée jusqu'à sélectionner l'entrée USB. La lecture se fait via les boutons Lecture/Pause, Suivant, Précédent de la télécommande.

Où puis-je trouver le manuel d'utilisation complet ?

Vous pouvez télécharger gratuitement la notice PDF au format PDF sur le site notice-facile.com. Rendez-vous sur la page du produit VIZIO S3821wCNA et cliquez sur 'Télécharger'. Un lien vous sera envoyé par email si vous le demandez dans une autre langue.

MODE D'EMPLOI S3821wCNA VIZIO

Modèle : S3821w-C0NA

Instructions de sécurité importantes

Voir unité est conçue et fabriquée pour fonctionner dans les limites de conception définies, et une mauvaise utilisation peut entraîner un choc électrique ou un incendie. Pour éviter d'endommager votre unité, vous devez respecter les règles suivantes pour l'installation, l'utilisation et l'entretien. Veuillez lire les instructions de sécurité suivantes avant de faire fonctionner votre unité. Conservez ces instructions dans un lieu sûr en vue d'une future référence.

Lire ces instructions.

- Conserver ces instructions

- Tenir compte de toutes les mises en garde.

- Observer toutes les instructions.

- Ne pas utiliser cet appareil près de l'eau.

- Nettoyer à l'aide d'un chiffon sec seulement.

- Ne pas bloquer aucun orifice d'opération. Installer conformément aux instructions du fabricant.

- Ne pas installer près d'une source de chaleur, notamment un radiateur, une bouche de chaleur, un poêle, ou tout autre appareil (incluant les amplificateurs) produisant de la chaleur.

- Ne pas aller à l'encontre du but de sécurité de la prise mise à la terre ou de la fiche polarisée. Une prise polarisée est composée de deux fiches dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la fiche ne correspond pas à votre prise de courant, consultez un électricien pour qu'il remplace la prise de courant désuele.

- Protéger le cordon d'alimentation afin qu'on ne marche pas dessus ou qu'on ne le compresse pas, particulièrement près des prises de courant et de l'endroit d'où il sort de l'appareil.

- Utiliser seulement du matériel ou des accessoires spécifiés par le fabricant.

- Faire seulement usage du chariot, du support, du trépied, de la fixation ou de la table indiqués par le fabricant, ou vendus avec l'appareil. Lorsqu'un chariot est utilisé, faire attention en déplaçant le chariot et l'appareil ensemble afin d'éviter les blessures causées par un basculement.

- Débrancher l'appareil en cas d'orage électrique ou quand il n'est pas utilisé pendant de longues périodes de temps.

- Consulter un technicien qualifié pour tout entretien. Un entretien courant est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, notamment lorsque le cordon d'alimentation ou la fiche d'alimentation est endommagée, lorsque du liquide a été renversé dans l'appareil ou des objets sont tombés dedans, lorsque l'appareil a été exposé à la pluie ou à l'humidité, lorsque qu'il ne fonctionne pas normalement ou qu'il a été échappé.

- Pour réduire le risque de choc électrique ou de dommage à une composante, déterminez l'alimentation avant de connecter d'autres composants à votre unité.

- Débrancher le cordon d'alimentation avant de nettoyer votre unité. Un linge humide suffit pour le nettoyage. N'utilisez pas de nettoyants liquides ou en aérosol sur votre unité. Ne pas utiliser de nettoyants abrasifs.

- Toujours se servir des accessoires recommandés par le fabricant pour garantir la compatibilité.

- Lors du déplacement de votre unité depuis un lieu à basse température vers un lieu à haute température, de la condensation peut se former dans la structure. Attendre avant d'allumer l'unité pour éviter de causer un incondie, un choc électrique ou un clommage aux composants.

- Les fentes et les ouvertures au dos et au bas du caisson sont destinées à la ventilation. Pour garantir un fonctionnement fiable de votre unité et pour la protéger d'un surchauffement, s'assurer que ces ouvertures ne sont ni bloquées, ni couvertes. Ne pas placer l'unité dans une bibliothèque ou une armoire à moins qu'il y ait une ventilation adéquate.

- Ne poussez jamais d'objets dans les fentes et les ouvertures de la structure de votre unité. Ne placez pas d'objets sur le dessus de votre unité. Cela pourrait provoquer un court-circuit des pièces, engendrant ainsi un incendie ou un choc électrique. Ne jamais renverser de liquide sur votre unité.

- Une fois branchée sur une prise d'alimentation, l'alimentation circule toujours vers votre unité. Pour déconnecter entièrement l'alimentation, débrancher le cordon d'alimentation.

- Ne pas surcharger les barres d'alimentation et les cordons d'extension. Un surchargement peut provoquer un incendie ou un choc électrique.

- La prise murale doit être située près de votre unité et être facilement accessible.

- Garder l'unité loin de l'humidité. Ne pas exposer l'unité à la pluie ou à l'humidité. Si de l'eau pénètre dans l'unité, débrancher le cordon d'alimentation et contacter votre vendeur. Dans ce cas, une utilisation continue pourrait causer un incendie ou un choc électrique.

- Ne pas utiliser l'unité si une anomalie suivent. Si une fumée ou une odeur apparaît, débrancher le cordon d'alimentation et contacter votre vendeur immédiatement. Ne pas tenter de réparer vous-même l'unité.

- Éviter d'utiliser des appareils endommagés ou laissés tomber. Si l'unité est laissée tomber par terre et que la structure est endommagée, les composants internes fonctionneront peut-être anormalement. Débrancher le cordon d'alimentation immédiatement et contacter votre vendeur pour une réparation. L'emploi continu de votre unité peut engendrer un incendie ou un choc électrique.

- Ne pas installer l'unité dans un lieu contenant beaucoup de poussière ou une grande humidité. Le fonctionnement de l'unité dans de tels environnements peut provoquer un incendie ou un choc électrique.

Assurez-vous que le cordon d'alimentation et tout autre câble sont débranchés avant de déplacer votre unité.

• Lorsque vous débranchez votre unité, tenez la prise d'alimentation et pas le cordon. Tirer sur le cordon d'alimentation peut endommager les fils à l'intérieur du cordon et provoquer un incendie ou un choc électrique. Lorsque l'unité ne servira pas pendant une longue période de temps, débrancher le cordon d'alimentation.

- Pour réduire le risque de choc électrique, ne pas toucher le connecteur avec des mains humides.

- Insérer les piles de la télécommande en suivant les instructions. Une mauvaise polarité peut causer une fuite de la pile, endommageant peut-être la télécommande ou blessant l'utilisateur.

- Un avis important sur la classification se trouve à l'arrière de l'unité.

- AVERTISSEMENT : cet équipement n'est pas imperméable. Afin de prévenir tout risque d'incendie ou d'électrocution, ne placez pas de conteneur rempli de liquide près de l'équipement (tels qu'un vase ou un pot à fleurs) et n'exposez pas l'équipement près des égouttements, des éclaboussures, de la pluie ou de l'humidité.

- ATTENTION : risque d'explosion ou d'incendie si les piles ne sont pas utilisées correctement. Remplacer les piles avec le même type ou un type spécifié.

- Ne pas laisser les piles exposées au soleil direct pour une période prolongée avec les portes et fenêtres fermées. Ne pas démonter les piles ou les éliminer dans le feu,

AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Explication des symboles d'AVERTISSEMENT

Le symbole de l'éclair fléché à l'intérieur d'un triangle équilatéral a pour but d'avertir l'utilisateur de la présence d'une tension dangereuse non isolée dans le produit, qui peut être d'une magnitude suffisante pour constituer un risque de choc électrique aux personnes.

Le point d'exclamation à l'intérieur d'un triangle équilatéral a pour objectif d'avertir l'utilisateur que des instructions importantes sur l'utilisation et l'entretien se trouvent dans les documents de votre appareil.

Contenu du PAQUET

Barre de son haute définition avec caisson de basse sans fils

Télécommande avec piles

Ce guide de démarrage rapide

2 x Câble d'alimentation

Câble audio stéréo RCA pour prise de 3,5 mm

Câble audio coaxial

Câble optique numérique

2 supports pour montage mural de la barre de son

2 vis pour montage mural (taille : M4 x 10)

Modèle de support mural

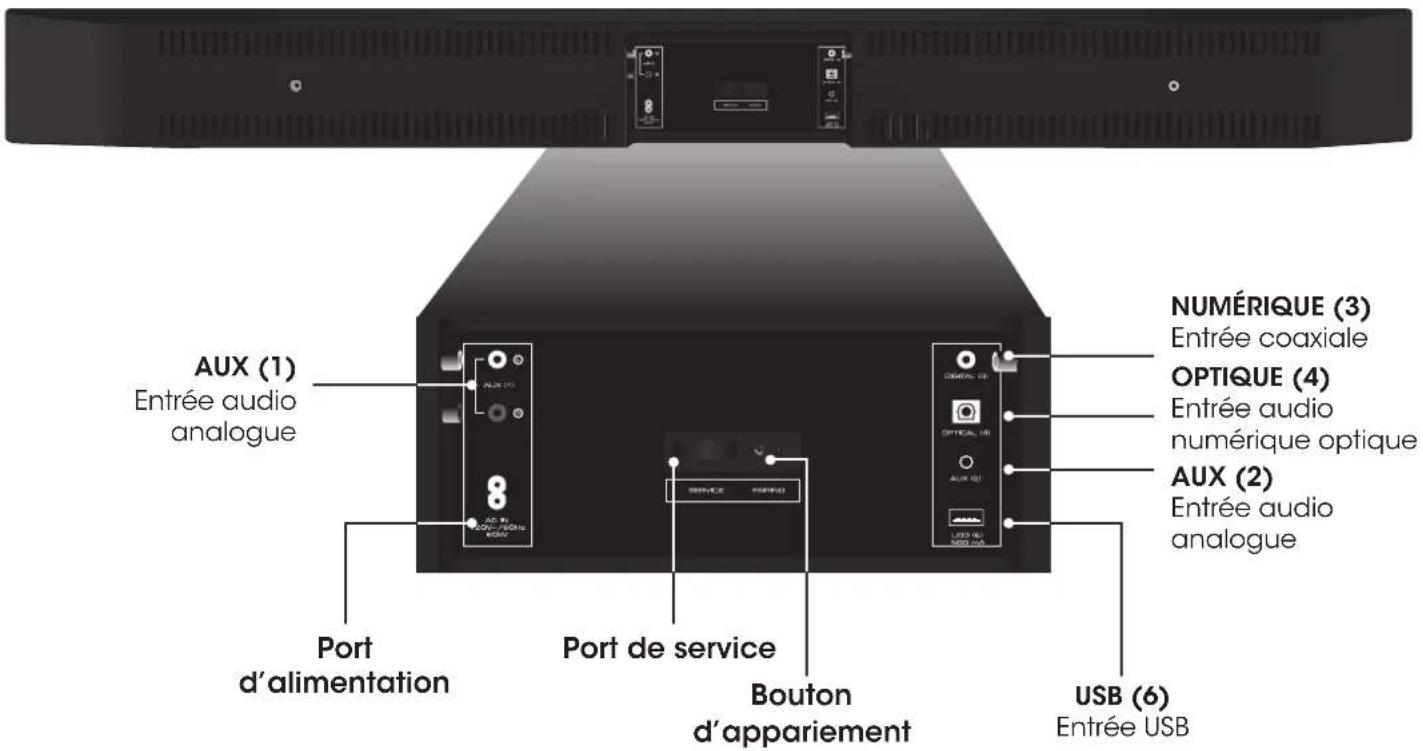

Commandes et connexions

Arrière de la barre de son

AUX (1) Entrée audio analogue Port d'alimentation Port de service Bouton d'appariement NUMÉRIQUE (3) Entrée coaxiale OPTIQUE (4) Entrée audio numérique optique AUX (2) Entrée audio analogue DIGITAL USB OPTICAL USB AUX USB USB (6) USDB 200 USB 200 USB 200

Arrière de la barre de son

Les boutons de commande sont situés ici :

Alimentation

Entrée

Entrée Bluetooth

(Tenir pour forcer l'appariement, consultez l'« Appariement Bluetooth » page 14 pour plus d'informations.)

Volume

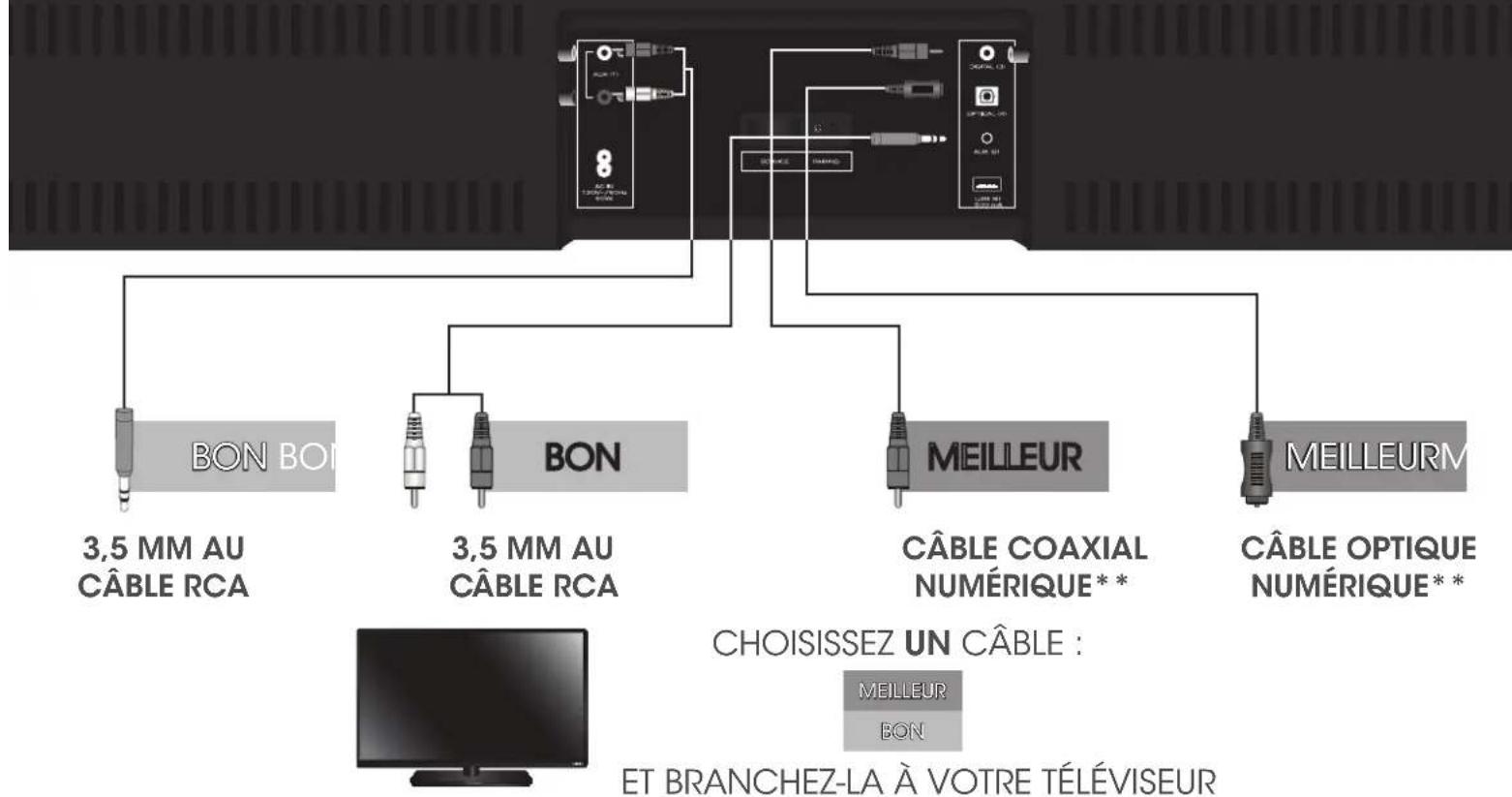

Première installation

Arrière de la barre de son

Tous les téléviseurs n'ont pas les sorties audio affichées ci-dessus. Pour connecter la barre de son directement à vos autres appareils (lecteur Blu-ray, console de jeu, etc.), consultez le manuel de l'utilisateur de votre produit. **S'il n'y a pas d'audio lorsque vous utilisez l'un des deux Entrées numériques : (A) essayez de régler la sortie du téléviseur à PCM ou (B) branchez le téléviseur directement au Blu-ray/à une autre source, car certains téléviseurs ne passent pas par l'audio numérique.

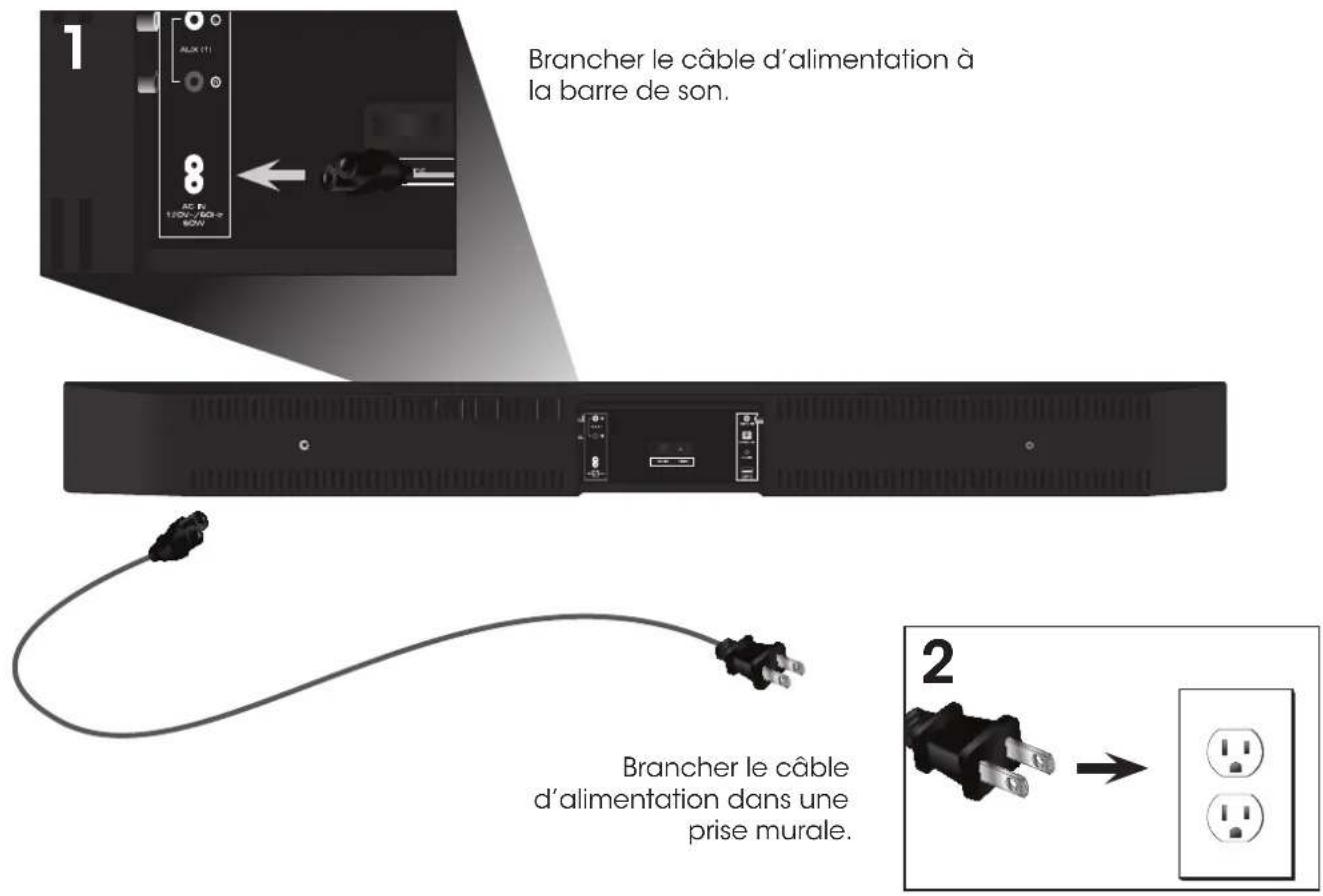

Brancher le câble d'alimentation à la barre de son. Brancher le câble d'alimentation dans une prise murale.

Brancher le câble d'alimentation dans une prise murale.

ARRIÈRE DU CAISSON DE BASSES

Brancher le câble d'alimentation au caisson de basses.

4

Brancher le câble d'alimentation dans une prise murale.

5 ON / OFF

Placez l'interrupteur d'alimentation dans la position de marche (On).

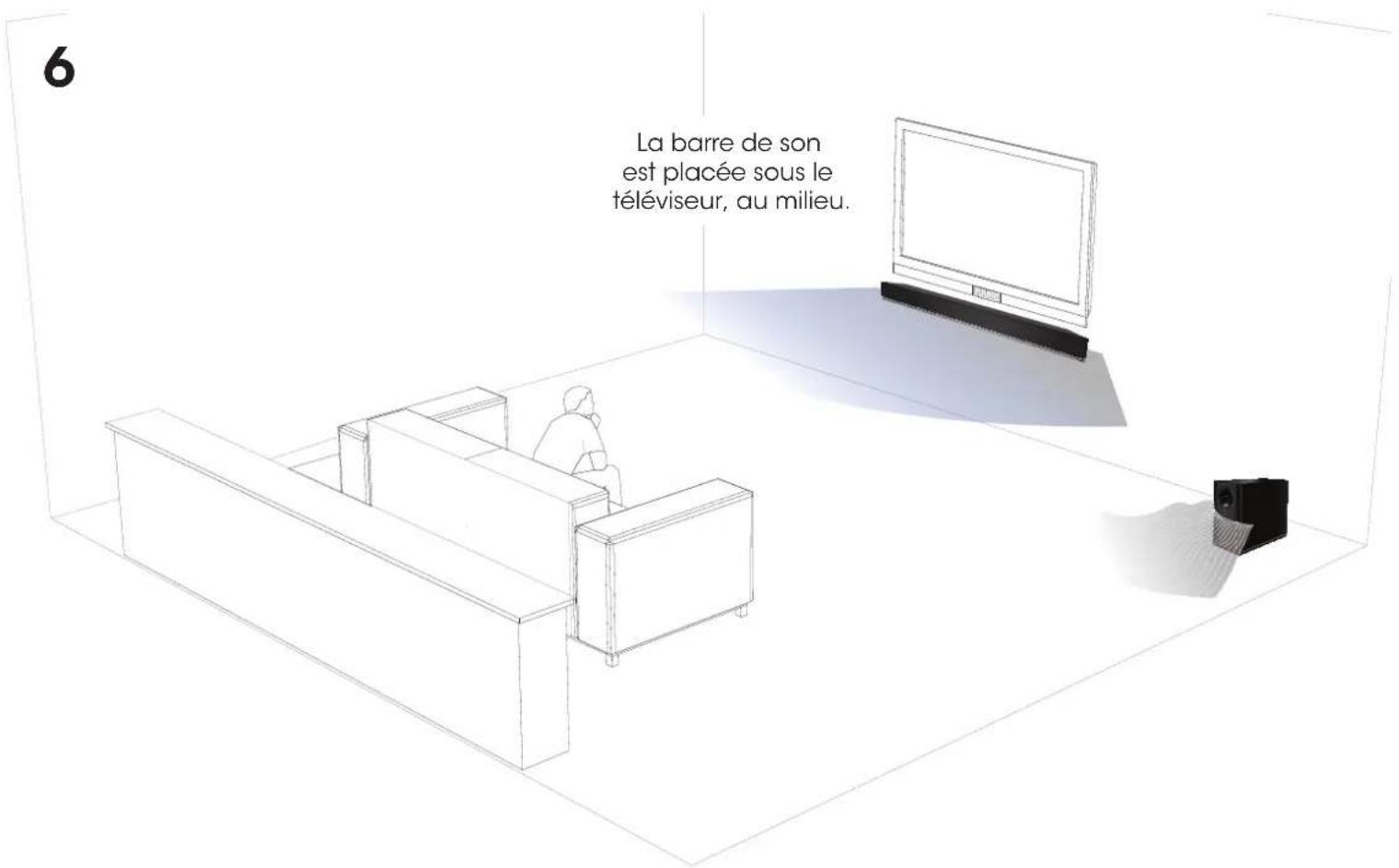

6 La barre de son est placée sous le téléviseur, au milieu.

Pour une meilleure expérience de son ambiophonique, placez la barre de son et le caisson de basses comme il est indiqué. La barre de son devrait se trouver au niveau de l'oreille. Le caisson de basses doit être placé dans un coin de la pièce.

Haut Haut

Enlever le couvercle de la pile en le faisant glisser doucement dans le sens opposé de la télécommande.

Insérer les piles incluses et faire glisser le couvercle doucement à sa place.

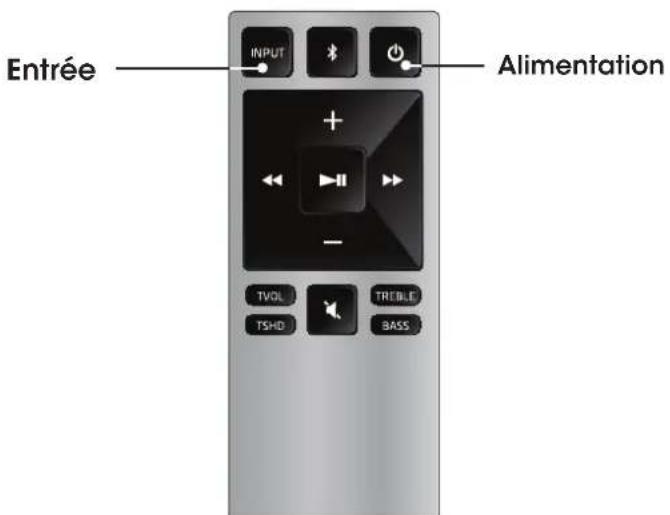

Allumez votre téléviseur, puis appuyez sur le bouton Alimentation de la télécommande pour mettre en marche la barre de son.

Appuyez sur le bouton Entrée pour basculer entre les sources audio. Par exemple, si vous avez connecté votre téléviseur sur l'Entrée 1, réglez la barre de son sur l'Entrée 1.

L'installation du matériel est complétée.

Entrée INPUT Alimentation TVOL TSHD TREBLE BASS

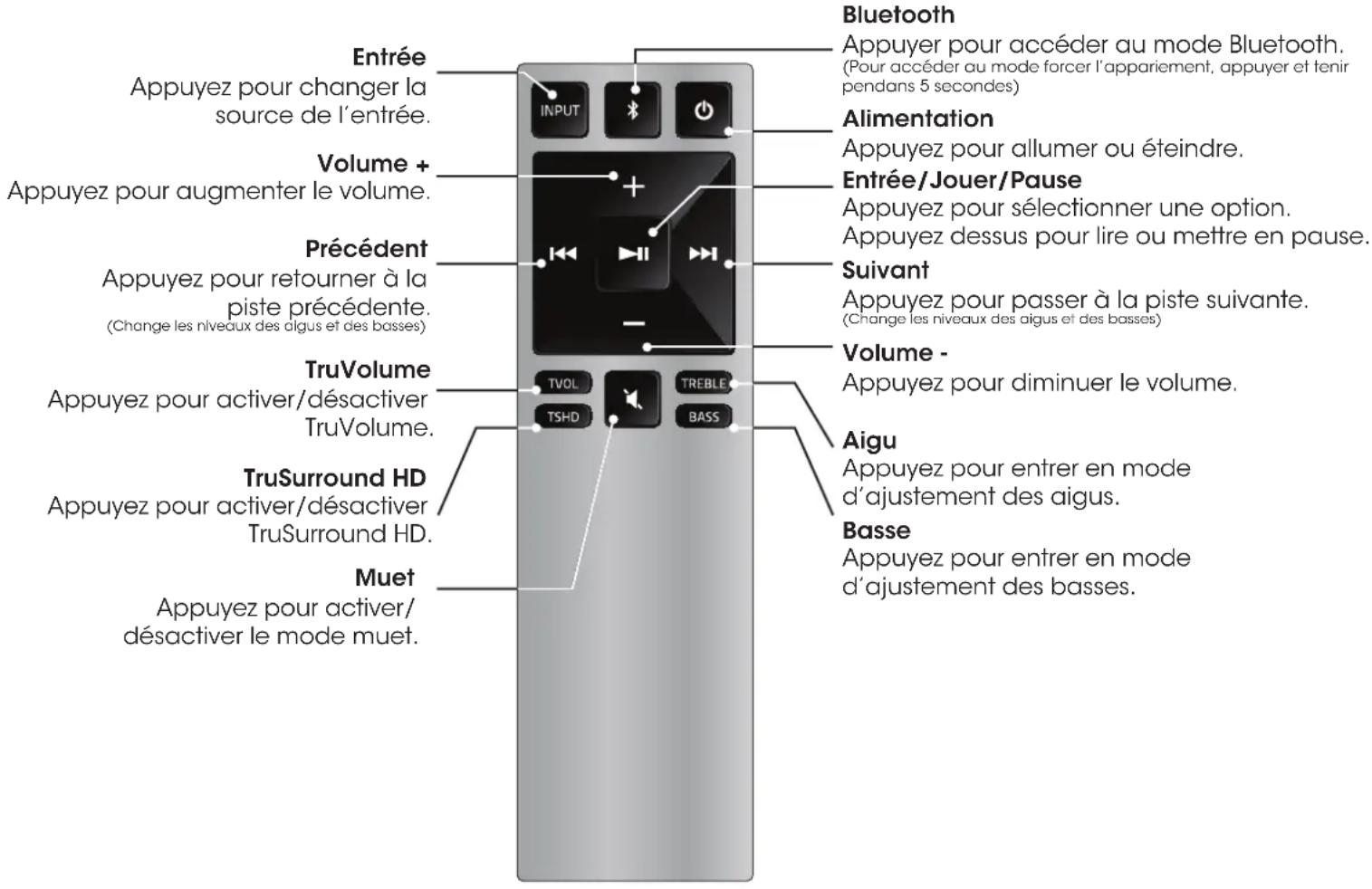

Utilisation de la télécommande

Entrée Appuyez pour changer la source de l'entrée. Volume + Appuyez pour augmenter le volume. Précédent Appuyez pour retourner à la piste précédente. (Change les niveaux des aigus et des basses) TruVolume Appuyez pour activer/désactiver TruVolume. TruSurround HD Appuyez pour activer/désactiver TruSurround HD. Muet Appuyez pour activer/ désactiver le mode muet. Bluetooth Appuyer pour accéder au mode Bluetooth. (Pour accéder au mode forcer l'appariement, appuyer et tenir pendans 5 secondes) Alimentation Appuyez pour allumer ou éteindre. Entrée/Jouer/Pause Appuyez pour sélectionner une option. Appuyez dessus pour lire ou mettre en pause. Suivant Appuyez pour passer à la piste suivante. (Change les niveaux des aigus et des basses) Volume - Appuyez pour diminuer le volume. Aigu Appuyez pour entrer en mode d'ajustement des aigus. Basse Appuyez pour entrer en mode d'ajustement des basses.

Indicateurs DEL

Voyants DEL sont situés ici :

Voyants DEL sont situés ici :

Les indicateurs DEL réagiront différemment avec chaque bouton sur la télécommande.

Fonction	Comportement DEL Description
Entrée	Entrée audio analogue - AUX[IMAGE]Entrée audio analogue - AUX[IMAGE]Entrée coaxiale - numérique (3)[IMAGE]Entrée audio numérique optique - optique (4)[IMAGE]Bluetooth[IMAGE]Appareil USB - USB (5)[IMAGE]	Appuyer sur le bouton ENTRÉE sur la télécommande pour passer les entrées disponibles :• Entrée audio analogue - AUX (1)• Entrée audio analogue - AUX (2)• Entrée coaxiale - numérique (3)• Entrée audio numérique optique - optique (4)• Bluetooth• Appareil USB - USB (5)
Appariement Bluetooth	(Lorsque vous recherchez un appareil)passez de gauche à droite et recommencez de façon continuelle.[IMAGE]	Appuyer et tenir le boutons sur la télécommande. La barre de son sera découvrable pendant 15 minutes. Vous pouvez maintenant rechercher la barre de son (VIZIO S3820w) à l'aide de votre appareil Bluetooth. La barre de son se fermera si aucun appareil n'est trouvé.Remarque:Réglez votre appareil Bluetooth au mode d'appariement avant la barre de sa
DTSTruVolume(Allumé/éteint)	TruVolume activé :[IMAGE]TruVolume désactivé :[IMAGE]	Appuyer sur le bouton TVOL pour activer/désactiver TruVolume. Lorsque TruVolume est activé (On), il fourni un niveau de volume uniforme et confortable pour une expérience d'écoute des plus agréable.
DTSTruSurround(Allumé/éteint)	TruSurround activé :[IMAGE]TruSurround désactivé :[IMAGE]	Appuyer sur le bouton TSHD pour activer/désactiver le DTS TruSurround. Lorsque TruSurround est activé (On), toutes les entrées produiront un son ambiophonique virtuel. Lorsqu'il est désactivé (Off), toutes les entrées produiront une lecture en stéréo.
Niveaux des basses	Deux voyants DEL centraux indiquent le niveau des basses 0.[IMAGE]	Appuyer sur le bouton BASSES et ensuite appuyer sur Suivant/Précédent pour augmenter/réduire le niveau des basses. Les indicateurs DEL se déplaceront vers la droite en augmentant les niveaux et vers la gauche en réduisant les niveaux.
Niveaux des basses	Deux voyants DEL centraux indiquent le niveau des basses 0.[IMAGE]	Appuyer sur le bouton BASSE et ensuite appuyer sur Suivant/Précédent pour augmenter/réduire le niveau des basses. Les indicateurs DEL se déplaceront vers la droite en augmentant les niveaux et vers la gauche en réduisant les niveaux.

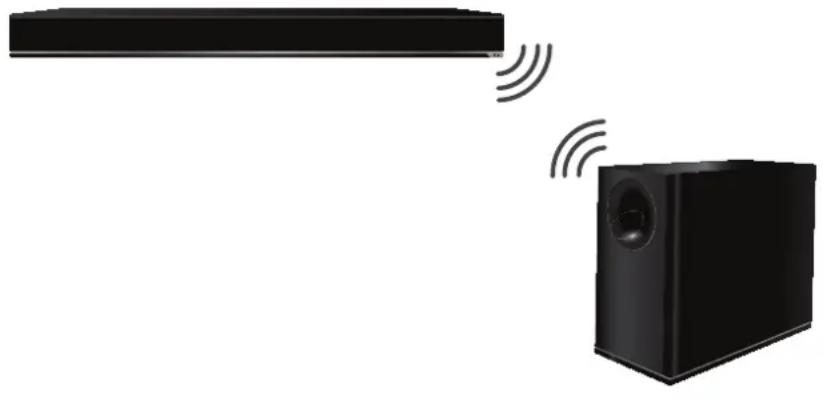

LIER à nouveau le caisson de BASSES avec la BARRE de son.

VIZIO a déjà effectué l'appariement de votre barre de son avec votre caisson de basses. Par contre, s'il n'y a pas de son venant du caisson de basses, il vous faudra peut-être appairer le caisson de basses avec la barre de son.

Lorsque les voyants DEL verts sur la barre de son et le caisson des basses sont allumés, les deux appareils sont appariés. Si les voyants clignotent lentement, les deux appareils ne sont pas appariés.

Que signifie l'appariement?

L'appariement est une connexion sans fil.

Arrière du caisson de basses FAIRING AC IN

Vérifiez d'abord si l'interrupteur d'alimentation est sur la position MARCHE.

Appuyez pendant 5 secondes sur le bouton d'appariement se trouvant au dos du caisson de basses. Le voyant DEL à l'arrière du caisson de basses clignotera rapidement.

Arrière de la barre de son 1 2 ↓ 返回 100%

Allumez la barre de son. Appuyez et tenez pendant 5 secondes le bouton Appariement se trouvant à l'arrière de la barre de son. Le voyant DEL à l'arrière de la barre de son clignotera rapidement. Lorsque la barre de son et le caisson de basses sont appariés, les indicateurs DEL sur le devant clignoteront 3 fois.

Appariement bluetooth

Pour apparier la barre de son avec un appareil Bluetooth :

1. Appuyer et tenir pendant cinq (5) secondes le bouton Bluetooth ✝ sur la barre de son ou le bouton Bluetooth ✝ sur la télécommande. Lorsque la barre de son est en mode d'appariement Bluetooth, les indicateurs DEL sur le panneau avant de la barre de son s'allumeront en séquence de gauche à droite et de nouveau.

Une fois l'appareil apparié, les indicateurs DEL arrêteront de clignoter.

1. Vous pouvez maintenant rechercher la barre de son (VIZIO S3820w) à l'aide de votre appareil Bluetooth. Pour plus d'informations, consultez la documentation sur votre appareil.
2. Lecture audio depuis votre appareil Bluetooth. Le volume peut être contrôlé sur votre appareil source et la barre de son.

Arrière de la barre de son

Votre barre de son supporte la lecture de musique en temps réel depuis les téléphones intelligents, les tablettes et les ordinateurs adaptés à la technologie Bluetooth. La compatibilité des appareils variera donc, consultez la documentation de votre appareil pour plus d'informations. Une fois que vous aurez apparié l'appareil source à la barre de son, pour aussi longtemps que vous êtes à l'intérieur de la portée de la barre de son, votre appareil devrait demeurer apparié, même si vous changez l'entrée sur la barre de son.

Votre barre de son ne comprend pas de microphone, donc il ne peut pas fonctionner comme un appareil mains libres pour le téléphone intelligent.

Maximiser le signal

Un signal Bluetooth est d'une portée de jusqu'à 9 mètres (30 pieds). Rappelez-vous que Bluetooth est un format audio compressé, donc la musique en temps réel peut perdre de la qualité comparée à une connexion avec fils.

Si la qualité n'est pas optimale, essayer ce qui suit :

• Si la musique est interrompue ou la connexion est perdue lorsque vous écoutez de la musique en temps réel sur votre appareil, déplacez l'appareil source plus près de la barre de son.
• Assurez-vous qu'il n'y a pas d'obstructions solides dans la ligne de vision entre la barre de son et l'appareil source.
• D'autres appareils sans fils peuvent affecter la portée du Bluetooth, incluant les caméras de sécurité sans fils, les moniteurs vidéo sans fils pour bébé, les téléphones sans fils et les fours à micro-ondes. Fermer ou déplacer ces appareils peut améliorer la portée du Bluetooth.

Réduire les niveaux de volume sur votre appareil et sur la barre de son avant d'appuyer sur Lecture. Des hauts niveaux de volume peuvent endommager votre audition.

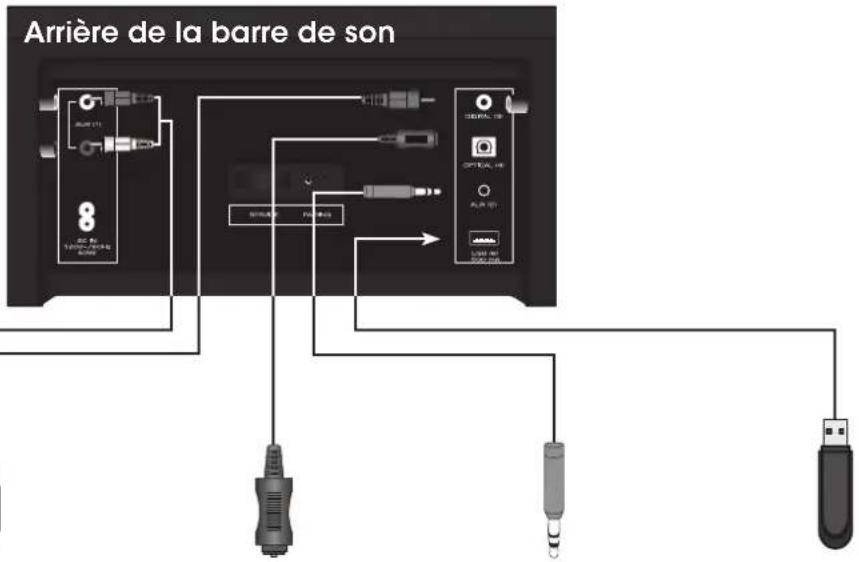

Configuration avancée

Branchez jusqu'à quatre (4) appareils différents à la barre de son (les appareils illustrés sont des exemples seulement, vous pouvez utiliser plusieurs autres appareils).

Pour écouter un appareil, changer l'entrée source de la barre de son.

Les câbles optique, coaxial et 3,5 mm transmettent l'audio seulement. Si vous branchez un appareil vidéo, il vous faudra une connexion vidéo séparée entre votre appareil et votre téléviseur.

Arrière de la barre de son 8 DC to 1000V/40Hz 600V 200V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 300V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 350V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355V/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v/40Hz 355v 19.72.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19

CÂBLE OPTIQUE NUMÉRIQUE LECTEUR USB CÂBLE /

CÂBLE AUDIO RCA NUMÉRIQUE Console de jeu Lecteur de médias

en réseau

Tablette/lecteur MP3/portable

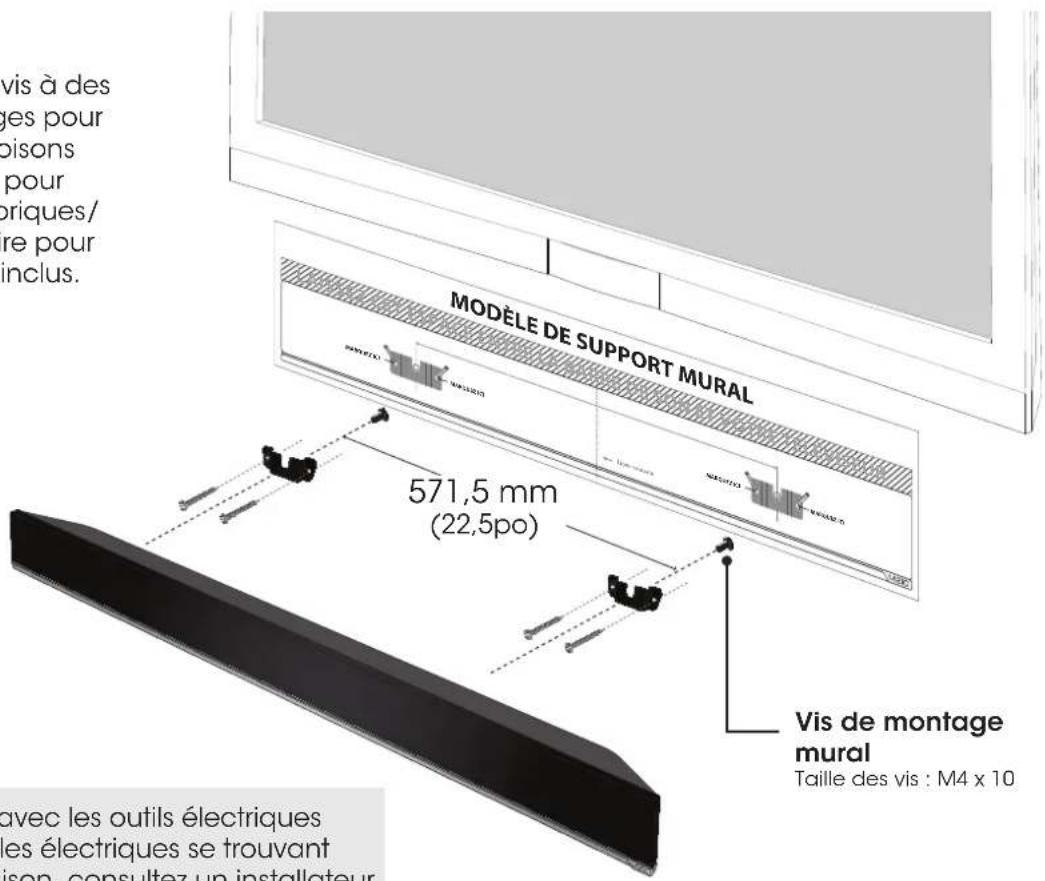

Support MURAL de la BARRE de son

Arrière de la barre de son Trous de vis pour montage mural

Insérer et serrer les deux vis de montage mural à l'aide d'un tournevis à vis cruciforme dans les trous des vis pour montage mural.

MODÈLE DE SUPPORT MURAL LAISSE 2 CET ESPACE ENTRE LA BARRE DE SON ET VOTRE TÉLEVISEUR MARQUEZ ICI MARQUEZ ICI MARQUEZ ICI 22,07 x71,5 mm Ligne centrale

Placez le modèle du support mural sur le mur sous votre téléviseur. Marquez les emplacements des 4 trous des supports avec un crayon.

Assurez-vous d'attacher vos vis à des goujons en bois, des ancrages pour cloison sèche (pour les cloisons sèches) ou des ancrages pour béton (pour les murs en briques/ béton). Le matériel nécessaire pour le montage mural n'est pas inclus.

vis à des ges pour poisons pour briques/ re pour inclus. MODÈLE DE SUPPORT MURAL 571,5 mm (22,5po) Vis de montage mural Taille des vis : M4 x 10 avec les outils électriques les électriques se trouvant ison, consultez un installateur

Si vous n'êtes pas familier avec les outils électriques ou l'agencement des câbles électriques se trouvant dans les murs de votre maison, consultez un installateur professionnel.

Vis de montage mural

Taille des vis : M4 x 10

AIDE ET DÉPANNAGE

Il n’y a pas d’alimentation.	• Appuyez sur le bouton « POWER » (ALIMENTATION) se trouvant sur la télécommande ou sur le dessus de votre barre de son.• Assurez-vous que le cordon d’alimentation est bien connecté.• Branchez un appareil différent dans la prise électrique afin de vérifier que la prise fonctionne bien.
Il n’y a pas de son.	• Augmentez le volume. Appuyez sur le bouton d’augmentation du volume de la télécommande ou sur le dessus de votre barre de son.• Appuyez sur MUTE sur la télécommande pour s’assurer que la barre de son n’est pas en mode muet.• Appuyer sur ENTRÉE sur votre télécommande ou sur le dessus de votre barre de son pour sélectionner une source d’entrée différente.• S’il n’y a pas d’audio lorsque vous utilisez un des deux Entrées numériques : (A) essayer de régler la sortie du téléviseur à PCM ou (B) branchez le téléviseur directement au Blu-ray/à une autre source, car certains téléviseurs ne passent pas par l’audio numérique.• Votre téléviseur peut être réglé sur une sortie audio variable. Vérifiez que la sortie audio est réglée sur « FIXED » (FIXE) ou STANDARD, et non VARIABLE. Consultez le manuel de l’utilisateur de votre téléviseur pour obtenir de plus amples informations.• Si vous utilisez le Bluetooth, assurez-vous que le volume sur votre appareil source est assez fort et que l’appareil n’est pas en mode muet.
J’entends une vibration ou un sifflement.	• Vérifiez que tous les câbles et les fils sont bien branchés.• Connectez un appareil différent (téléviseur, lecteur Blu-ray, etc.) pour voir si la vibration persiste. Si ce n’est pas le cas, le problème peut être l’appareil d’origine.• Connectez votre appareil sur une autre entrée de la barre de son.
La télécommande ne fonctionne pas.	• Remplacez les piles de la télécommande par de nouvelles piles.• Pointez la télécommande directement vers le centre de la barre de son lorsque vous appuyez sur un bouton.• Si vous utilisez le Bluetooth, il est possible que certains boutons sur la télécommande ne soient pas compatibles avec l’application de lecture en continu. (par exemple, Pandora n’est pas compatible avec le bouton Retour.)

L'équipe de soutien VIZIO a une grande expérience et est basée aux États-Unis.

Nous pouvons vous aider avec :

• Installation du nouveau produit • Raccordement de vos périphériques • Problèmes techniques - Et encore plus

Téléphone : [phone] (SANS FRAIS)

Courriel : [e-mail]

Heures d'ouverture :

DU Lundi AU Vendredi : 5 À 21 H (HNP)

samedi ET dimanche : DE 8 H À 16 H (HNP)

Nous parlons Français

Recommandations de VIZIO

Le lecteur en continu Co-Stat ^MC de VIZIO fusionne l'émission en direct et le divertissement en continu en une expérience, transformant n'importe quel téléviseur haute définition en un téléviseur intelligent ultime. Utilisant la dernière version de Google TV ^MC, Co-Star remplit votre téléviseur haute définition existant avec des applications, la possibilité de naviguer sur l'Internet à plein écran et le meilleur du divertissement en continu. Et avec une résolution Full HD 1080p, le Wi-Fi intégré et compatibilité 3D, Co-Star de VIZIO est la mise à jour ultime pour le divertissement de n'importe quel téléviseur haute définition.

Disponible sur www.vizio.com

Ce produit est vendu séparément

Sur les pièces et la main-d'œuvre

Couvre les unités achetées neuves aux États-Unis et à Puerto Rico uniquement

VIZIO offre à l'acheteur original une garantie sur un nouveau produit contre les défauts de matériaux et de fabrication pour un usage non commercial d'un an et un usage commercial de quatre-vingt-dix (90) jours. Si un produit couvert par cette garantie est trouvé défectueux au cours de la période de garantie, VIZIO le réparera ou le remplacera à sa seule option et discrétion.

Pour obtenir un service garanti, contactez le soutien technique de VIZIO par courriel : [e-mail] ou par téléphone au 877-MY-VIZIO (877-698-4946) de 5 heures à 21 heures, du lundi au vendredi, et de 8 heures à 16 heures, le samedi et dimanche (HNP), ou visitez www.VIZIO.com. UNE AUTORISATION PRÉALABLE DOIT ÊTRE OBTENUE AVANT D'ENVOYER TOUT PRODUIT À UN CENTRE DE SERVICE VIZIO. Une preuve d'achat sous forme du reçu d'achat ou d'une copie correspondante, est obligatoire pour montrer qu'un produit se trouve toujours dans la période de garantie.

Pièces et main-d'œuvre

Aucuns frais ne seront chargés pour les pièces et la main-d'œuvre au cours de la période de garantie. Les pièces et les produits de remplacement peuvent être neuves ou certifiées à nouveau à la seule option et discrétion de VIZIO. Les pièces et les produits de remplacement sont garanties pour la période restante de la garantie originale ou pour quatre-vingt-dix (90) jours après le service ou remplacement garanti, selon la plus tardive de ces périodes.

Type de service

Les produits défectueux peuvent être envoyés au centre de service VIZIO pour recevoir un service garanti. VIZIO n'est pas responsable des frais de transport vers le centre de service, mais couvrira les frais d'expédition du renvoi au client. UNE AUTORISATION PRÉALABLE EST REQUISE AVANT D'ENVOYER TOUT PRODUIT À UN CENTRE DE SERVICE VIZIO POUR BÉNÉFICIER DU SERVICE DE GARANTIE.

Pour les retours de produits au centre de service VIZIO, il faut utiliser la boîte en carton et le matériel d'expédition d'origine ou un matériel d'emballage offrant un niveau équivalent de protection. Le soutien technique de VIZIO donnera des instructions pour l'emballage et l'expédition du produit couvert au centre de service VIZIO.

Limites et exclusions

La garantie d'un an de VIZIO couvre uniquement les défauts de matériaux et de fabrication. Cette garantie ne couvre pas par exemple : les dommages superficiels, l'usure normale, la mauvaise utilisation, l'alimentation inappropriée de la tension ou les sautes de puissance, les problèmes de signal, les dommages causés par la livraison, les actes de la nature, tout type de mésusage, modifications ou ajustements faits par le consommateur, ainsi que les problèmes d'installation et de réglage ou toute réparation faite par qui que ce soit d'autre qu'un centre de service VIZIO autorisé. Les produits, qui sont dotés de numéros de série illisibles ou retirés, ou qui demandent une maintenance systématique, ne sont pas couverts. Cette garantie d'un an ne couvre pas les produits vendus « TEL QUEL », « CERTIFIÉ EN USINE » ou par un revendeur non autorisé.

AUCUNE AUTRE GARANTIE EXPRESSE N'EXISTE EN DEHORS DE CELLE ÉNUMÉRÉE OU DÉCRITE CI-DESSUS. TOUTE GARANTIE IMPLICITE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PRÉCIS, SERA LIMITÉE SELON LA PÉRIODE DE TEMPS DÉTERMINÉE CI-DESSUS. LA RESPONSABILITÉ TOTALE DE VIZIO CONCERNANT L'ENSEMBLE DES PERTES ET DES DOMMAGES OCCASIONNÉS PAR UNE CAUSE QUELLE QU'ELLE SOIT, Y COMPRIS LA NÉGLIGENCE DE VIZIO, LES DOMMAGES ALLÉGUÉS OU LES PRODUITS DÉFECTUEUX, QUE CES DÉFAUTS SOIENT DÉCOUVRA-BLES OU LATENTS, NE DÉPASSERA EN AUCUN CAS LE PRIX D'ACHAT DU PRODUIT COUVERT. VIZIO N'EST PAS RESPONSABLE DE LA PERTE DE JOUISSANCE, LA PERTE DE RENSEIGNEMENTS OU DE DONNÉES, LA PERTE COMMERCIALE, LA PERTE DE REVENU OU LES PROFITS MANQUÉS, OU TOUT AUTRE DOMMAGES ACCESSOIRES OU INDIRECTS. CERTAINS ÉTATS N'AUTORISENT PAS LES LIMITES SUR LA DURÉE D'UNE GARANTIE IMPLICITE OU L'EXCLUSION DE DOMMAGES IMPRÉVUS OU CORRÉLATIFS, AUSSI LES LIMITES ET EXCLUSIONS CI-DESSUS PEUVENT NE PAS S'APPLIQUER À VOUS. CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES ET IL EST POSSIBLE QUE VOUS AVEZ D'AUTRES DROITS, QUI VARIENT D'UN ÉTAT À L'AUTRE. CETTE GARANTIE EST SOUMISE À DES MODIFICATIONS SANS PRÉAVIS. CONSULTEZ www.vizio.com POUR OBTENIR LA PLUS RÉCENTE VERSION.

Spécifications

Barre de son : 2 transducteurs de 7,6 cm (3 po) pleine portée haute efficacité

Caisson de basses : 1 transducteur de 15,2 cm (6 po) haute excursion (longue portée)

Entrées : Une entrée audio stéréo 3,5 mm

Une entrée audio stéréo RCA

Une entrée optique (Toslink)

Une entrée audio coaxiale numérique

Une entrée USB (lecture des fichiers WAV seulement)

Bluetooth (sans fil)

Niveau de pression du son (système) : 100 dB

Réponse de fréquence (système) : 50 Hz - 19 KHz

Tension : 120 V c.a., 60 Hz

Conformités : UL, C-UL, FCC

Énoncé concernant l'interférence radio de la norme FCC class b

Remarque : Cet équipement a été testé et trouvé conforme selon les limites d'un appareil numérique de Classe B, conformément à la partie 15 des normes FCC. Ces limites sont conçues pour fournir une protection raisonnable contre une interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie des fréquences radio et peut causer une interférence nuisible aux communications radio s'il n'est pas installé et utilisé selon les instructions. Toutefois, il n'y a aucune garantie que des interférences n'auront pas lieu dans une installation particulière. Si cet équipement génère une interférence nuisible à la réception radio et télévisée, déterminée en allumant et éteignant l'appareil, nous encourageons l'utilisateur à corriger l'interférence à l'aide des mesures suivantes :

1. Rediriger ou relocaliser l'antenne récepteur.
2. Augmenter la séparation entre l'équipement et le récepteur.
3. Brancher l'équipement sur une prise d'un circuit différent de celui du récepteur.
4. Consulter le vendeur ou un technicien expérimenté en radio/TV pour obtenir de l'aide.

Cet appareil est conforme à la partie 15 des normes FCC. L'utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne génère peut-être pas d'interférence nuisible et (2) il doit accepter toute interférence reçue, y compris celle pouvant causer une utilisation non voulue.

Attention :

1. Les modifications, qui ne sont pas expressément approuvées par la partie responsable de la conformité, pourraient annuler l'autorisation de l'utilisateur à utiliser l'équipement.
2. Il faut utiliser des câbles d'interface et un cordon d'alimentation en c.a. blindés, le cas échéant, afin d'observer les limites d'émission.
3. Le fabricant n'est pas responsable des interférences radio ou télévisées causées par une modification non autorisée sur l'équipement. L'utilisateur a la responsabilité de corriger une telle interférence.

Informations concernant l'exposition aux radiofréquences

Cet appareil répond aux exigences du gouvernement concernant l'exposition aux ondes radio. Cet appareil est conçu et fabriqué pour ne pas dépasser les limites d'émission concernant l'exposition aux radiofréquences (RF) déterminées par la Federal Communications Commission (FCC) du gouvernement américain. Cet appareil est conforme aux limites FCC sur l'exposition aux radiations qui sont déterminées pour un environnement non contrôlé.

Énoncé IC

L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne génère peut-être pas d'interférence nuisible et
2. Il doit accepter toute interférence reçue, y compris celle pouvant causer une utilisation non voulue de l'appareil.

Énoncé IC concernant l'exposition aux radiations

Cet équipement est conforme aux limites d'IC RSS-102 sur l'exposition aux radiations qui sont déterminées pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimum de 20 cm entre le radiateur et votre corps.

Élimination et recyclage

Vous devez éliminer ce produit correctement, selon les lois et les règlements locaux. Puisque ce produit contient des composants électroniques et une batterie, il doit être éliminé séparément des déchets domestiques. Contactez les autorités locales pour en apprendre plus sur les options d'élimination et de recyclage.

Images utilisées avec l'autorisation de Shutterstock.com

Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.

Pour les brevets DTS, consultez http://patents. dts. com. Fabriqué sous licence par DTS Licensing Limited. DTS, le Symbol, & DTS et le Symbol ensemble sont des marques déposées, et DTS TruSurround est une marque de commerce de DTS, Inc. DTS, Inc. Tous droits réservés.

Pour les brevets DTS, consultez http://patents. dts. com. Fabriqué sous licence par DTS Licensing Limited. DTS, le Symbol, & DTS et le Symbol ensemble sont des marques déposées, et DTS TruSurround est une marque de commerce de DTS, Inc. DTS, Inc. Tous droits réservés.

Ce produit répond aux normes ENERGY STAR lorsqu'il est réglé selon la configuration d'usine par défaut et cette configuration vous permettra d'obtenir une économie d'énergie. Modifier les réglages d'usine par défaut de l'image ou activer d'autres caractéristiques augmentera la consommation d'énergie, laquelle pourrait dépasser les limites de certification ENERGY STAR.

Nous voulons vous aider à économiser de l'énergie.
