BTLS17102P - Commutateur JUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bouton poussoir JUNG HOME (commutateur)
Marque	JUNG
Modèle	BTLS17102P
Dimensions (approx.)	55 x 55 mm (cadre standard)
Poids (approx.)	0,1 kg
Alimentation	Via mécanisme du système (230 V~) avec accu intégré (réserve de marche ≥ 4 h)
Fonctions principales	Commutation manuelle et automatique, variation, commande de store, appel de scénarios, commande sans fil via appli JUNG HOME
Indication LED	Vert : sortie activée ; Orange : sortie désactivée ; Rouge : blocage actif ; Bleu clignotant : heure non réglée ; Vert/rouge clignotant : mise à jour ; Rouge triple clignotement : erreur de couplage
Communication sans fil	Bluetooth Mesh (classe 1.5, puissance max. 10 mW)
Température ambiante	-5 °C à +45 °C
Température de stockage/transport	-25 °C à +70 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation réservée à un électricien qualifié. Couper tous les disjoncteurs avant intervention. Risque d'électrocution en cas de non-respect.
Conformité	Directive 2014/53/UE (RED). Déclaration CE disponible sur www.jung.de/ce

FOIRE AUX QUESTIONS - BTLS17102P JUNG

Comment installer le bouton poussoir BTLS17102P ?

L'installation doit être réalisée par un électricien qualifié. Avant toute intervention, coupez tous les disjoncteurs correspondants. Le mécanisme du système doit être préalablement monté et raccordé correctement. Ensuite, encliquetez la garniture (bouton) avec le cadre sur le mécanisme. Consultez la notice complète pour les détails.

Comment coupler l'appareil avec l'appli JUNG HOME ?

Après avoir mis l'appareil sous tension, il est automatiquement en mode couplage pendant 2 minutes. Si nécessaire, activez le mode couplage en appuyant sur le bouton gauche pendant plus de 4 secondes (LED clignote). Ouvrez l'appli JUNG HOME, créez ou ouvrez un projet, et ajoutez l'appareil en suivant les instructions. Pour plus de détails, consultez le mode d'emploi en ligne.

Que signifie le clignotement rouge trois fois ?

Un clignotement rouge à répétition (trois fois) indique une erreur de couplage : la garniture était précédemment reliée à un autre mécanisme du système. Pour résoudre, soit replacez la garniture sur le même mécanisme, soit, si le mécanisme est du même type, appuyez sur le bouton gauche pendant plus de 4 secondes pour le réaffecter. Sinon, réinitialisez l'appareil aux réglages d'usine (attention : perte des paramètres).

Comment réinitialiser le bouton poussoir aux réglages d'usine ?

La réinitialisation doit être effectuée dans les 2 minutes suivant la mise sous tension. Utilisez un outil adapté (par exemple un trombone) pour appuyer sur le trou de réinitialisation (voir figure 4 de la notice). Après la réinitialisation, l'appareil doit être supprimé de l'appli JUNG HOME et peut être re-couplé. Tous les paramètres personnalisés sont perdus.

Puis-je utiliser l'appareil sans l'appli JUNG HOME ?

Oui, l'appareil fonctionne en commande locale manuelle (pression brève/longue) sans appli. Cependant, pour les fonctions automatiques, la configuration de scénarios, la variation ou la commande store, l'appli JUNG HOME est nécessaire. De plus, l'appli permet de personnaliser la couleur de la LED et de régler l'heure.

Quelle est la portée du Bluetooth ?

La portée typique du Bluetooth Mesh est d'environ 30 mètres en intérieur, mais peut varier selon les obstacles. Pour une bonne qualité de transmission, maintenez une distance suffisante par rapport aux surfaces métalliques et aux sources d'interférence comme les micro-ondes ou les routeurs Wi-Fi.

Que faire si la LED ne s'allume pas du tout ?

Vérifiez d'abord que l'appareil est correctement alimenté (mécanisme du système sous tension). Si l'alimentation est ok, la LED peut être éteinte en raison d'un paramétrage dans l'appli (elle peut être désactivée). Consultez les réglages dans l'appli JUNG HOME. Si le problème persiste, contactez un électricien.

L'appareil est-il compatible avec les autres produits JUNG ?

Oui, le BTLS17102P fait partie de la gamme JUNG HOME et est compatible avec les mécanismes du système JUNG (commutation, variation, store). Il fonctionne avec d'autres appareils JUNG HOME via le réseau Bluetooth Mesh. Il peut également être intégré dans des projets existants.

Comment nettoyer le bouton poussoir ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants agressifs, car ils pourraient endommager le revêtement. Évitez l'humidité excessive.

Quelle est la durée de vie de l'accu intégré ?

L'accu intégré assure une réserve de marche d'au moins 4 heures en cas de coupure de courant. Sa durée de vie dépend de l'utilisation et des cycles de charge. Il n'est pas remplaçable par l'utilisateur. En fin de vie, l'appareil doit être éliminé conformément à la réglementation sur les déchets électroniques.

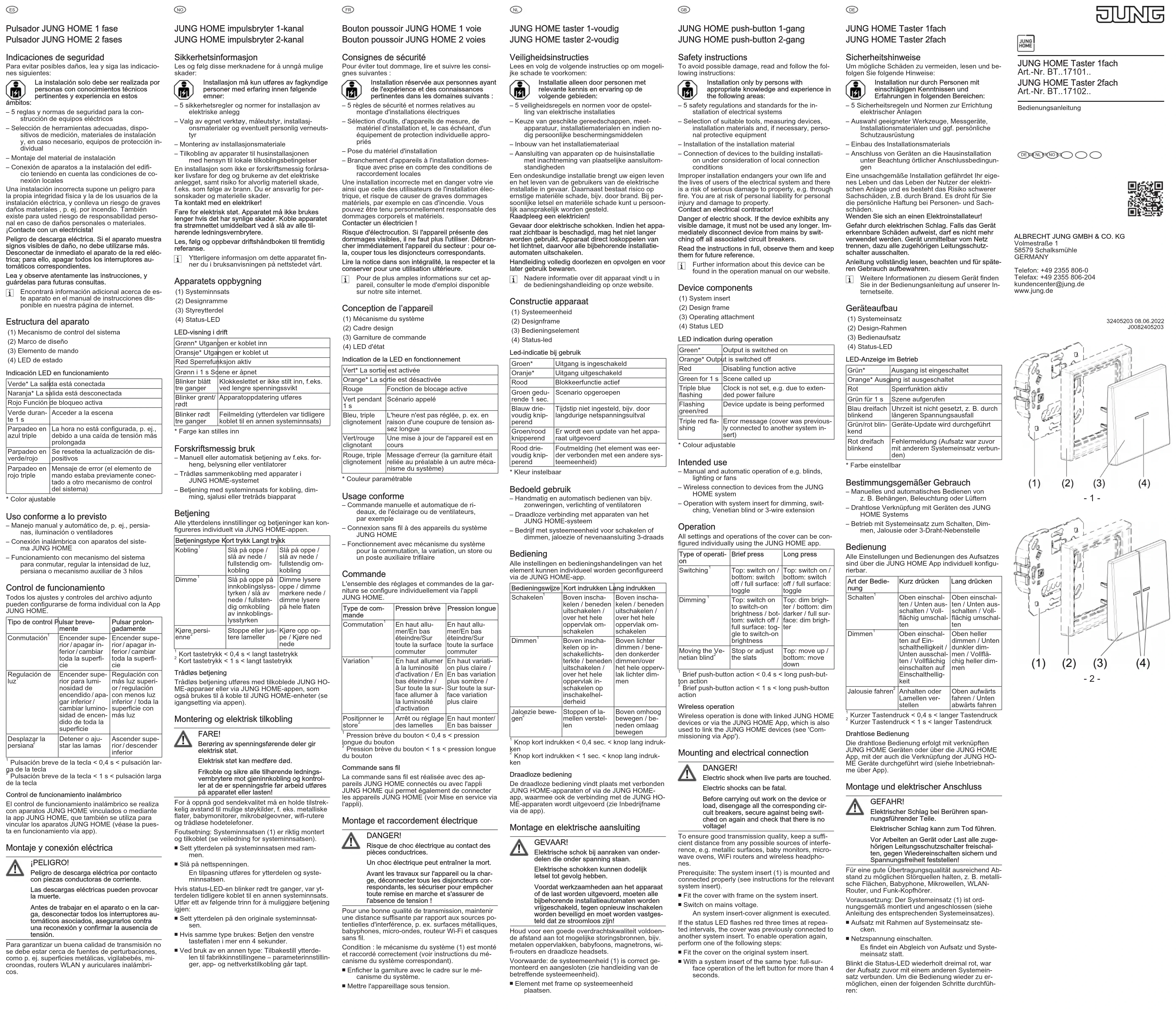

MODE D'EMPLOI BTLS17102P JUNG

Bouton poussoir JUNG HOME 1 voie

Bouton poussoir JUNG HOME 2 voies

Bouton poussoir NC HOME E Voies

Consignes de sécurité

Pour éviter tout dommage, lire et suivre les consi-

gnes suivantes :

Installation réservée aux personnes ayant

de l'expérience et des connaissances pertinantes dans les domaines suivants :

pertinentes dans les domaines suivants

- 5 règles de sécurité et normes relatives au montage d'installations électriques.

- Sélection d'outils, d'appareils de mesure

matériel d'installation et, le cas échéant, d'un

équipement de protection individuelle appro-

pries

– Pose du matériel d'installation

- Branchement d'appareils à l'installation domestique avec prise en compte des conditions de

lique avec prise en compte des conditions de raccordement locales.

Une installation incorrecte met en danger votre vie

ainsi que celle des utilisateurs de l'installation électrique

électrique, et risque de causer de graves dommages matériels, par exemple en cas d'incendie. Vous pouvez être

matériels, par exemple en cas d'incendie. Vous pouvez être tenu personnellement responsable des

pouvez être tenu personnellement responsable des dommages corporels et matériels.

Contacter un électricien !

Risque d'électrocution. Si l'appareil présente des

dommages visibles, il ne faut plus l'utiliser. Débrancher immédiatement l'appareil du secteur : pour cela,

cher immédiatement l'appareil du secteur : pour cela, couper tous les disjoncteurs correspondants.

Lire la notice dans son intégralité, la respecter et la

Lire la notice dans son intégralité, la respecter et la conserver pour une utilisation ultérieure.

Pour de plus amples informations sur cet ap-

pour de plus amples informations, consulter le mode d'emploi disponible

Conception de l'appareil

(1) Mécanisme du système

Cadre design

(2) Cadre design (3) Garniture de

(4) LED d'état

(4) LED d'elat

Indication de la LED en fonctionnement

Vert* La sortie est activée
Orange* La sortie est désactivée
Rouge	Fonction de blocage active
Vert pendant 1 s	Scénario appelé
Bleu, triple clignotement	L'heure n'est pas réglée, p. ex. en raison d'une coupure de tension assez longue
Vert/rouge clignotant	Une mise à jour de l'appareil est en cours
Rouge, triple clignotement	Message d'erreur (la garniture était reliée au préalable à un autre mécanisme du système)

* Couleur paramétrable

Usage conforme

– Commande manuelle et automatique de ri-

deux, de l'éclairage ou de ventilateurs,

par exemple

- Connexion sans JUNG HOME

JONG HOME Fonctionnement avec mécanisme du système

- Fonctionnement avec mécanisme du système pour la commutation, la variation, un store ou

un poste aux

L'ensemble des réglages et commandes de la gar-

niture se configure individuellement via l'appli

JUNG HOME.

Type de commande	Pression brève	Pression longue
Commutation1	En haut allumer/En bas éteindre/Sur toute la surface commuter	En haut allumer/En bas éteindre/Sur toute la surface commuter
Variation1	En haut allumer à la luminosité d'activation / En bas étendre / Sur toute la surface allumer à la luminosité d'activation	En haut variation plus claire / En bas variation plus sombre / Sur toute la surface variation plus claire
Positionner le	Arrêt ou réclage	En haut monter/

store² Ajuster ou régler les lames En haut monter En bas baisser

1 Pression brève du bouton ≤ 0,4 s ≤ pression

longue du bouton

Pression brève du bouton < 1 s < pression longue

du bouton

Commande sans fil

La commande sans fil est réalisée avec des ap

pareils JUNG HOME connectés ou avec l'appli

JUNG HOME qui permet également de connecter les appareils JUNG HOME (voir Mise en service vis)

l'appli).

...

Montage et raccordement électrique

DANGER

DANGER!

Risque de choc électrique au contact des

Un choc électrique peut entraîner la mort.

Avant les travaux sur l'appareil ou la char-

ge, déconnecter tous les disjoncteurs cor-

disjoncteurs, les sécuriser pour empêcher

toute remise en marche et s'assurer de l'absence de tension 1.

Absence de tension :

Pour une bonne qualité de transmission, maintenir une distance suffisante par rapport aux sources po-

potentielles d'interférence, p. ex. surfaces métalliques

babyphones, micro-ondes, routeur Wi-Fi et casques

sans till.

Condition : le mécanisme du système (1) est monté et raccordé correctement (voir instructions du mé-

et l'accorde correctement (voir instructions du mécanisme du système correspondant).

■ Enficher la garniture avec le cadre sur le mé-

mécanisme du système.

Mettre l'appareillage sous tension.

Un équilibrage a lieu entre la garniture et le mécanisme du système.

Si la LED d'état clignote trois fois en rouge à répétition, la garniture était collée au préalable à un autre

(en), la garniture étant réunie au graduation à un autre mécanisme du système. Pour que la commande soit de nouveau possible, effectuer l'une des étapes suivantes :

■ Placer la garniture sur le mécanisme du système.

■ En cas de mécanisme du système du même

type : actionnement sur toute la surface du bouton gauche pendant plus de 4 secondes

■ En cas d'utilisation d'un autre mécanisme du système : remettre la opériture aux réglages

d'usine (les paramètres, le couplage avec l'appli et le réseau sont perdus)

Mise en service via l'appli

Condition : l'appareil JUNG HOME ne fait pas encore-

le parée d'un recalage de bluetooth, dans le cas contraire, remettre l'appareil aux réglages d'usi-

Si un réseau Mesh de Bluetooth n'est pas encore à

disposition (projet), il faut tout d'abord stabiliser un nouveau projet dans l'appli JUNG HOME pour le

Si un réseau Mesh de Bluetooth est déjà à disposition-

tion, il faut ouvrir le fichier du projet de ce réseau pour coupler le nouvel appareil.

Une fois l'appareil de nouveau alimenté en courant, il se trouve automatiquement en mode

couplage pendant 2 minutes.

■ Activer le mode couplage manuellement : presser le bouton gauche sur toute la surface pen-

pendant plus de 4 secondes (Figure 3). ■ Démarrer l'appli JUNG HOME et ajouter l'an-

pareil dans un nouveau projet ou un projet existant.

Pour une description détaillée de la mise en service, consulter le mode d'emploi figurant sur

notre site Internet.

Une fois la configuration terminée, il faut remettre le fichier du projet à son propriétaire.

Réinitialiser l'appareil sur les réglages d'usine

En cas de verrouillage de la commande locale, il est possible de réinitialiser les réglages d'usine-

ne mais uniquement dans les 2 minutes qui suivent la mise sous tension.

■ Remettre l'appareil aux réglages d'usine

(Figure 4).

La description détaillée de la réinitialisation aux réglages d'usine figure dans le mode d'emploi.

- Supprimer le site internet. - Après la réinitialisation des réglages d'usine

l'appareil doit être supprimé de l'appli

Caractéristiques techniques

Température ambiante -5... +45 °C Température de stockage/transport -25... +70 °C

L'heure est avec l'appli

Réserve de marche min. 4 h

Puissance d'émission max. 10 mW, classe 1.5

Cet appareil contient un accu intégré. Une

lois son utilisation terminée, un appareil avec accu doit être éliminé de façon

respectueuse de l'environnement. Ne pas jeter l'appareil avec les ordures ménagères.

L'administration municipale fournit des informations sur l'élimination respectueuse de l'environnement.

Conformément aux prescriptions légales, l'utilisateur final est dans l'obligation de restituer

l'accu.

Conformité

La société Albrecht Jung GmbH & Co. KG déclare

par la présente que le type d'installation radio, réf. BT 17101, et BT 17102, est conforme à la directive

vé 2014/53/UE. La référence d'article complète figure sur l'appareil. La déclaration de conformité CE

intégrale est disponible à l'adresse Internet suivante-

te. www.jung.de/ce
