K506KOEU - Commutateur JUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur
Marque	JUNG
Modèle	K506KOEU
Matériau	Plastique thermodurcissable blanc
Dimensions (H x L x P)	80 x 80 x 10 mm
Poids	0,05 kg
Tension nominale	230 V ~ 50 Hz
Courant nominal	10 A
Indice de protection	IP20
Fonctions principales	Allumer/éteindre l'éclairage ou les appareils électriques
Type de montage	Encastré (sous boîte d'encastrement)
Nombre de pôles	1 pôle
Raccordement	Bornes à vis
Section de conducteur	1,5 à 2,5 mm²
Température de fonctionnement	0 °C à +40 °C
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Installation par un électricien professionnel. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Pièces disponibles : mécanisme, plaque de finition. Réparation possible par un professionnel.
Certifications	CE, NF
Garantie	2 ans

FOIRE AUX QUESTIONS - K506KOEU JUNG

Comment installer le commutateur JUNG K506KOEU ?

L'installation doit être réalisée par un électricien qualifié. Coupez le courant au tableau électrique, branchez les fils sur les bornes à vis (phase et retour lampe), puis fixez le mécanisme dans la boîte d'encastrement et vissez la plaque de finition.

Quelle est la tension et le courant supportés par ce commutateur ?

Le commutateur supporte une tension nominale de 230 V ~ 50 Hz et un courant nominal de 10 A.

Ce commutateur est-il compatible avec les ampoules LED ?

Oui, il est compatible avec les ampoules LED, à condition que la puissance totale ne dépasse pas 10 A (soit environ 2300 W). Pour les LED, vérifiez qu'il n'y a pas de courant de fuite.

Comment nettoyer le commutateur sans l'endommager ?

Utilisez un chiffon sec et doux pour essuyer la plaque. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient pénétrer et endommager le mécanisme.

Puis-je remplacer la plaque de finition ?

Oui, la plaque de finition est amovible. Vous pouvez la remplacer par une autre plaque JUNG compatible de la même série (K5). Déclipsez la plaque existante et enclenchez la nouvelle.

Ce commutateur est-il adapté pour une utilisation en extérieur ?

Non, ce commutateur a un indice de protection IP20, ce qui signifie qu'il n'est pas protégé contre l'humidité. Il est réservé à une utilisation intérieure uniquement.

Que faire si le commutateur ne fonctionne plus ?

Vérifiez d'abord que le courant est rétabli et que la lampe n'est pas grillée. Si le problème persiste, l'installation doit être vérifiée par un électricien. Le mécanisme peut être défectueux et doit être remplacé.

Où trouver la notice d'utilisation et le mode d'emploi ?

La notice est disponible en téléchargement gratuit au format PDF sur notre site notice-facile.com. Vous pouvez la recevoir traduite dans votre langue en nous indiquant votre email.

Le commutateur fait un bruit de clic, est-ce normal ?

Oui, un bruit de clic mécanique lors de l'actionnement est normal. Il provient du contact interne qui s'ouvre et se ferme. Si le bruit est anormal (grésillement), coupez le courant et faites vérifier l'installation.

Quels types de fils puis-je utiliser pour le raccordement ?

Utilisez des conducteurs en cuivre de section comprise entre 1,5 mm² et 2,5 mm². Dénudez les fils sur environ 10 mm et serrez correctement les vis des bornes.

MODE D'EMPLOI K506KOEU JUNG

JUNG

LS 1912

Toggle switch inserts / toggle push-button inserts Centre plates with toggle lever

Ref.-no.: K 50.. EU, K 53.. EU, K 509 VEU, K 539 VEU Ref.-no.: ..12-0., ..12-20., ..12-25., ..12-5..

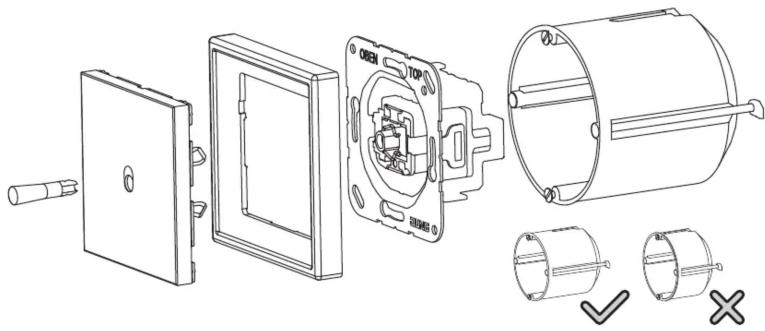

Installation instructions

GB

ALBRECHT JUNG GMBH & CO. KG

Volmestraße 1

58579 Schalksmühle

GERMANY

Tel. [phone]

Fax [phone]

[e-mail]

www.jung.de

08/2018 0024020800

1

2
