Marque	JUNG
Modèle	BTLSCD1002
Type de produit	Bouton-poussoir sans fil pour commande d'éclairage et de stores
Alimentation	1 pile lithium CR2450N ou CR2450, 3 V DC
Technologie de communication	Bluetooth Mesh (2,402 – 2,480 GHz)
Portée radio	Jusqu'à 30 m (avec nœud ami)
Puissance d'émission max.	10 mW (classe 1.5)
Température de fonctionnement	-5 °C à +45 °C
Température de stockage	-25 °C à +70 °C
Indice de protection	IP20 (estimation)
Fonctions principales	Commutation, variation, commande de stores, appel de scénarios
Indicateur LED	Vert (sortie activée), orange (sortie désactivée), rouge (blocage), clignotant (mise à jour / pile faible)
Montage	Fixation par vis ou adhésif sur support plan
Dimensions cadre (approx.)	80 x 80 mm (standard)
Poids (avec pile)	Environ 50 g
Accessoires fournis	Pile lithium, vis de fixation, pastilles adhésives
Compatibilité	Appli JUNG HOME (iOS / Android)
Conformité	Directive 2014/53/UE
Réparabilité	Pile remplaçable par l'utilisateur
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs

FOIRE AUX QUESTIONS - BTLSCD1002 JUNG

Comment installer le bouton-poussoir JUNG BTLSCD1002 ?

Fixez la plaque de fond sur une surface plane à l'aide des vis ou des pastilles adhésives fournies. Enfichez le cadre design, puis fixez le module bouton avec les vis. Encliquetez la bascule. Assurez-vous que le marquage 'TOP' soit en haut. Pour le montage adhésif, nettoyez la surface et utilisez les pastilles adhésives.

Quel type de pile utiliser et comment l'insérer ?

Utilisez une pile lithium CR2450N (recommandée) ou CR2450. Insérez-la dans le compartiment au dos du module bouton en respectant la polarité : le pôle + vers le haut. Appuyez légèrement pour l'enclencher.

Comment coupler l'appareil avec l'appli JUNG HOME ?

Après insertion de la pile, l'appareil est automatiquement en mode couplage pendant 2 minutes. Sinon, appuyez sur le bouton gauche sur toute la surface pendant plus de 4 secondes. Ouvrez l'appli JUNG HOME, créez ou ouvrez un projet, et ajoutez l'appareil. Un nœud ami (appareil JUNG HOME alimenté sur secteur) doit être à portée (max. 30 m) et déjà intégré au réseau Bluetooth Mesh.

Que signifie le voyant LED de différentes couleurs ?

Vert fixe : sortie activée. Orange fixe : sortie désactivée. Vert 1 seconde : scénario appelé. Rouge fixe : fonction de blocage active. Vert/rouge clignotant : mise à jour en cours. Rouge clignotant lent (triple) après pression : pile faible.

Comment réinitialiser l'appareil aux réglages d'usine ?

Retirez la pile pendant au moins 10 secondes, puis remettez-la. Dans les 2 minutes suivantes, effectuez la réinitialisation (voir Figure 5 de la notice). L'appareil doit ensuite être supprimé de l'appli.

Peut-on commander des stores avec ce bouton ?

Oui, il permet de commander des stores : appui long pour monter/baisser, appui bref pour arrêter ou régler les lamelles. La configuration se fait via l'appli JUNG HOME.

Quelle est la portée du signal Bluetooth ?

La portée typique est d'environ 30 mètres en intérieur. Pour une communication fiable, évitez les obstacles métalliques et les interférences d'autres appareils (babyphones, micro-ondes, routeurs).

Le bouton-poussoir est-il compatible avec d'autres marques ?

Il est conçu pour fonctionner exclusivement avec l'écosystème JUNG HOME via Bluetooth Mesh. Il nécessite un nœud ami JUNG HOME alimenté sur secteur.

Comment nettoyer le bouton-poussoir ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits nettoyants agressifs, d'alcool ou de solvants qui pourraient endommager la surface.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'état de la pile (remplacez-la si nécessaire). Réinitialisez l'appareil aux réglages d'usine. Si le problème persiste, consultez le mode d'emploi complet sur le site JUNG ou contactez le service après-vente.

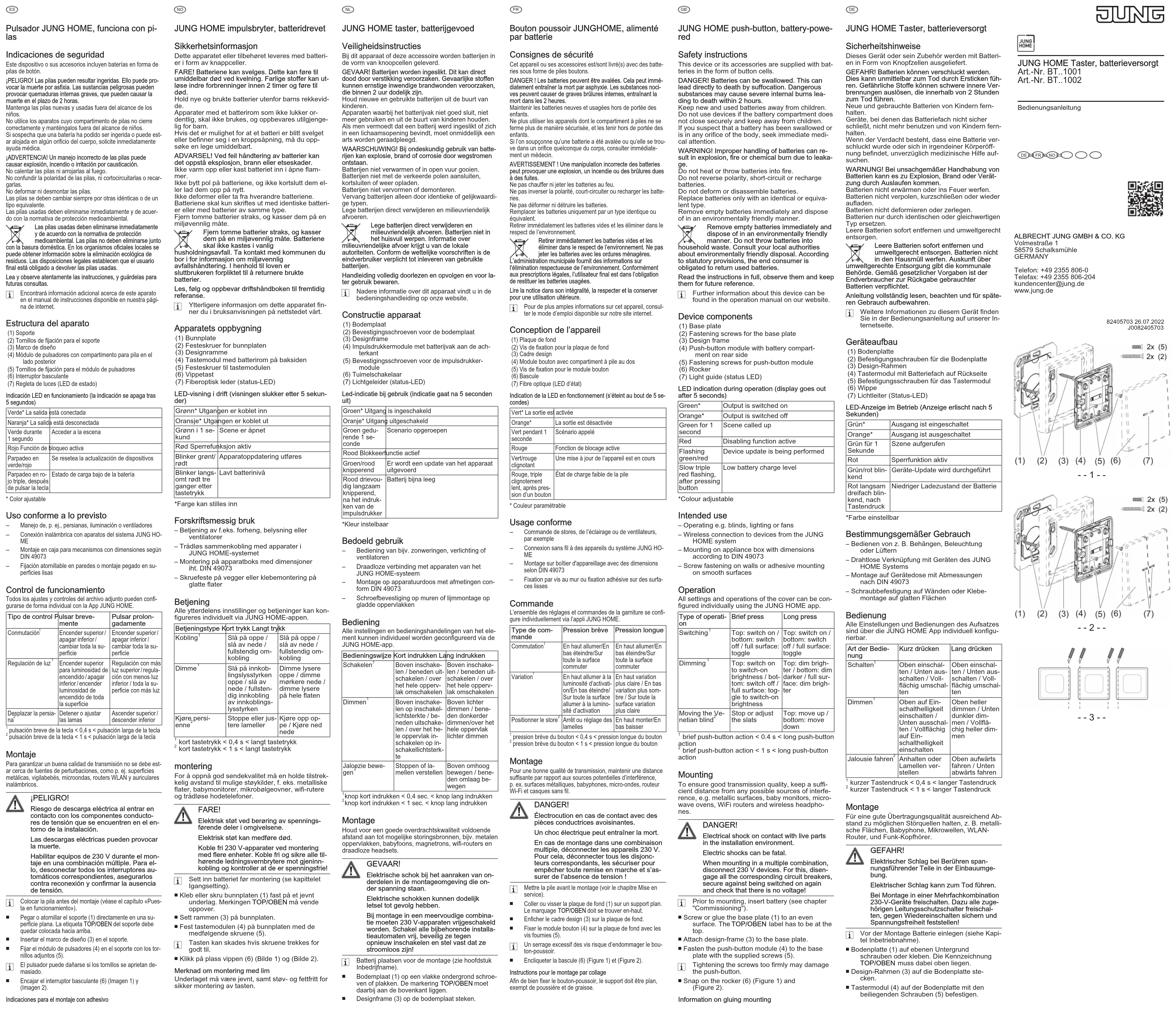

MODE D'EMPLOI BTLSCD1002 JUNG

Bouton poussoir JUNGHOME, alimenté

par batterie

Consignes de sécurité

Cet appareil ou ses accessoires est/sont livré(s) avec des batteries

batteries sous forme de piles boutons.

DANGER ! Les batteries peuvent être avalées. Cela peut immé-

immédiatement entraîner la mort par asphyxie. Les substances nocives peuvent causer des brûlures internes, entraînant la

ces peuvent causer de graves brûlures internes, entraînant la mort dans les 2 heures

Maintenir les batteries neuves et usagées hors de portée des

enfants. Ne plus utiliser les appareils dont le compartiment à piles ne se

Ne plus utiliser les appareils dont le compartiment à piles ne se ferme plus de manière sécurisée, et les tenir hors de portée des

nisse plus de manière sécurisée, et les tenir hors de portée des enfants.

Si l'on soupçonne qu'une batterie a été avalée ou qu'elle se trouve

ve dans un officé quelconquement un médecin

AVERTISSEMENT : Une manipulation incorrecte des batteries

AVERTISSEMENT : Une manipulation incorrecte des batteries peut provoquer une explosion, un incendie ou des brûlures dues

Ne pas chauffer ni jeter les batteries au feu. Ne pas invanger la pateriti, faut simites au encharges les batte

Ne pas inverser la pateriti, court-circulter ou recharger les batteries.

Ne pas déformer ni détruire les batteries

Remplacer les batteries uniquement par un type identique ou équivalent.

équivalent. Retirer immédiatement les batteries vides et les éliminer dans le

Retirer immédiatement les batteries vides et les éliminer dans le respect de l'environnement.

Retirer immédiatement les batteries vides et les

éliminer dans le respect de l'environnement. Ne pas

jeter les batteries avec les ordures ménagères. L'administration municipale fournit des informations sur

L'élimination respectueuse de l'environnement. Conformément

aux prescriptions légales, l'utilisateur final est dans l'obligation

de restituer les batteries usagées.

Lire la notice dans son intégralité pour une utilisation ultérieure.

Pour une utilisation d'enture. Pour de plus amples informations sur cet appareil, consul.

1 Pour de plus amples informations sur cet appareil, consulter le mode d'emploi disponible sur notre site internet

Conception de l'appareil

(1) Plaque de fond

(2) Vis de fixation pour la plaque de fond

(3) Cadre design (4) Modvis haver

(4) Module bouton avec compartiment à pare au dos (5) Vis de fixation pour le module bouton

(6) Bascule

(7) Fibre optique (LED d'état)

Indication de la LED en fonctionnement (s'éteint au bout de 5 secondes indication as 16 LED on 10F condes)

Vert* La sortie est activée
Orange*	La sortie est désactivée
Vert pendant 1 seconde	Scénario appelé
Rouge	Fonction de blocage active
Vert/rouge clignotant	Une mise à jour de l'appareil est en cours
Rouge, triple clignotement lent, après pression d'un bouton	État de charge faible de la pile

* Couleur paramétrable

Office

Usage conforme

- Commande de store

— Fixation par vis au mur ou fixation adhésive sur des surfaces-

Commande

Commande L'ensemble des réglages

L'ensemble des réglages et commandes de la garniture se configure individuellement via l'appli JUNG HOME.

Type de commande	Pression brève	Pression longue
Commutation1	En haut allumer/En bas éteindre/Sur toute la surface commuter	En haut allumer/En bas éteindre/Sur toute la surface commuter
Variation2	En haut allumer à la luminosité d'activation/En bas éteindre/Sur toute la surface allumer à la luminosité d'activation	En haut variation plus claire / En bas variation plus sombre / Sur toute la surface variation plus claire
Positionner le store3	Arrêt ou réglage des lamelles	En haut monter/En bas baisser

^1 pression brève du bouton ≤ 0.4 s ≤ pression longue du bouton

² pression brève du bouton < 1 s < pression longue du bouton

Montage

Pour une bonne qualité de transmission, maintenir une distance

suffisante par rapport aux sources potentielles d'interférence,

p. ex. surfaces métalliques, babyphones, micro-ondes, routeur III. Filtres et casques sans fil

WARTEL

DANGER!

Électrocution en cas de contact avec des

pièces conductrices avoisinantes.

Un choc électrique peut entraîner la mort.

En cas de montage dans une combinaison

multiple, déconnecter les appareils 230 V.

Pour cela, déconnecter tous les disjoncteurs correspondants, les évoiresonnés

déconnecteur correspondants, les sécuriser pour empêcher toute remise en marche et s'assur

impossible toute remise en marche en s'assurant de l'absence de tension !

- Mettre la pile avant le montage (voir le chapitre Mise en

Coller ou visser la plaque de fond (1) sur un support plan.

Le marquage TOP/OBEN doit se trouver en haut.

■ Enficher le cadre design (3) sur la plaque de fond.

■ Fixer le module bouton (4) sur la plaque de fond avec les

vis fournies (5).

Un serrage excessif des vis risque d'endommager le bou-

■ Enchaqueter la bascure (6) (Figure 1) et (Figure 2).

■ Enchaîneter la bascure (6) (Figure 1) et (Figure 2)

Instructions pour le montage par collage

Afin de bien fixer le bouton-poussoir, le support doit être plan,

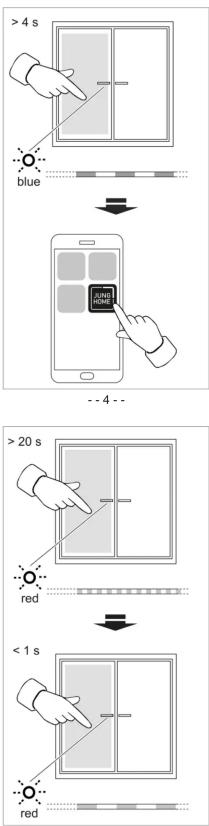

> 4 s blue JUNI red -- 4 -- > 20 s red < 1 s red

--5--

Décoller la face arrière non prépercée des pastilles adhésives

ves fournies.

Coller les pastilles adhésives sur la surface en les orientant-

Retirez les deux parties intérieures du fin avant.

■ Retourner les deux parties intérieures du fin avant. ■ Ontrecer les des fonds et des révisions et influences

■ Orienter la plaque de fond sur les préperçages extérieurs et les coincer.

Pour les combinaisons multiples, les faces abouties des

1 Pour les combinaisons multiples, les faces abouties des pastilles adhésives doivent être coupées le long du pré-

percage externes à l'aide d'une règle et d'un cutter

(Figure 3).

Dans le cas du montage d'un bouton-poussoir de la gam-

me CD, retirer le film adhésif dépassant dans les coins.

Mise en service

Mise en service

Insérer la batterie

Respecter les consignes de sécurité relatives aux piles.

Maintenir les contacts des batteries et l'appareillage exempts de croisse.

■ Une fois l'accueil monté, retirer la bascula (6) avec pré-

Une fois l'appareil monté, retire la bascale (6) avec précaution du module bouton (4) (Figure 1). (Figure 2) et

dévisser le module bouton (4) (voir la description détaillée

du démontage dans le mode d'emploi figurant sur notre site-

■ Placer la pile sur le contact plus situé sur le côté du com-

Il place la pile sur le contact plus située sur le côté du compartiment à pile. Lors de cette opération, veiller à ce que la

polarité soit correcte : le pôle plus de la batterie doit se situer

tuer en haut.

■ Enclencher la batterie en exerçant une légère pression.

■ Monter le module bouton (4) sur la plaque de fond et enclencher

Mise en service via l'appli

Condition : l'appareil JUNG HOME ne fait pas encore partie d'un

réseau Mesh de Bluetooth. Dans le cas contraire, remettre l'appareil aux réglages diverses.

réinitialiser aux réglages d'usine. Si un réseau Mesh de Bluetooth n'est pas encore à disposition.

Si un réseau Mesh de Bluetooth n'est pas encore à disposition (projet), il faut tout d'abord établir un nouveau projet dans l'appli

JUNG HOME pour le premier appareil JUNG HOME.

Si un réseau Mesh de Bluetooth est déjà à disposition, il faut ou-

vrir le fichier du projet de ce réseau pour coupler le nouvel ap-

pareil.

Cet appareil JUNG HOME a pile nécessite toujours un appareil JUNG HOME alimenté par réseau, un « friend no-

partei SONO HOME, annexe par réseau, un « l'ende Mode » (ngeud ami). L'appareil alimenté par réseau doit être

situé à portée (normale 30 m) de cet appareil et doit être

ajouté au réseau Mesh de Bluetooth avant l'appareil à pile.

Une fois la pile insérée, l'appareil se trouve automatique-

ment en mode couplage pendant 2 minutes.

■ Activer le mode couplage manuellement : presser le bouton gauche sur toute la surface pendant plus de 4 secondes

ton gabarit sur toute la surface pendant plus de 4 secondes (Figure 4).

■ Démarrer l'appli JUNG HOME et ajouter l'appareil dans le

projet existant.

La configuration est réalisée via l'appli JUNG HOME. Les

— Les modifications de la configuration sont appliquées automatiquement au bout de 2 minutes maximum, ou immédiatement

immédiatement au bout de 2 minutes au maximum, ou immédiatement à la suite d'un appui bref sur toute la surface de la

touche.

Pour une description détaillée de la mise en service, con-

consultez le mode d'emploi figurant sur notre site Internet.

Une fois la configuration terminée, il faut remettre le fichier

du projet à son propriétaire.

Réinitialiser l'appareil sur les réglages

d'usine

En cas de verrouillage de la commande locale, il est possi-

possible de réinitialiser les réglages d'usine mais uniquement

dans les 2 minutes qui suivent le retrait de la pile pendant

au moins 10 secondes puis sa remise en place.

■ Remettre l'appareil aux réglages d'usine (Figure 5).

La description détaillée de la reinitialisation aux réglages d'usine figure dans le mode d'emploi sur notre site internet.

o usine figure dans le mode d'emploi sur notre site Internet.

Après la réinitialisation des réglages d'usine, l'appareil doit

être supprimé de l'appli.

Caractéristiques techniques

Caractéristiques techniques Tension premials PC 3 V

Tension nominale DC 3 V Température ambiante -5... +45 °C

Température ambiantе -5... +45 °C Température de stockage/transport -25... +70 °C

Type de batterie 1 x lithium CR 2450N (recommandé)

Type 32 Bauxide dé) ou CR 2450

Fréquence radio 2,402... 2,480 GHz

Puissance d'émission max. 10 mW, classe 1.5

Accessoires

Enjoliveur simple touche Réf...101 KO5..

Enjoliveur double touche Réf...102 KO5..

2.5.1.16

Conformite

La société Albrecht Jung GmbH & Co. KG déclare par la présente vue la ligne d'établération radio, réf. RT. 1001 et RT. 1002 net

le que le type d'installation/radio, tel. BT..1001 et BT..1002 est conforme à la directive 2014/53/UE. La référence d'article com-

plète figure sur l'appareil. La déclaration de conformité CE inté-

La déclaration de conformité CE intégrale est disponible à l'adresse Internet suivante :

www.jung.de/ce
