Type de produit	Bouton poussoir connecté JUNG HOME
Marque	JUNG
Modèle	BTCD17101P
Catégorie	Commutateur
Alimentation	Accumulateur intégré (réserve de marche min. 4 h)
Technologie sans fil	Bluetooth Mesh 2,4 GHz
Portée émetteur	Jusqu'à 30 m typ.
Fréquences radio	2,480 GHz
Puissance d'émission max.	10 mW
Température ambiante	-5 ... +45 °C
Température de stockage/transport	-25 ... +70 °C
Précision de marche	± 13 s par mois
Réserve de marche	Min. 4 h
LED d'état	Vert, orange, rouge, bleu (paramétrable)
Fonctions principales	Commutation, variation, store, scénarios, commande manuelle et automatique
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter produits abrasifs
Sécurité	Installation par électricien qualifié, couper le courant avant intervention
Pièces détachées et réparabilité	Réinitialisation usine possible, remplacement de la garniture
Informations générales	Notice téléchargeable gratuitement au format PDF
Conformité	Directive 2014/53/UE

FOIRE AUX QUESTIONS - BTCD17101P JUNG

Comment coupler le bouton poussoir JUNG HOME avec l'appli ?

Après mise sous tension, l'appareil est en mode couplage pendant 2 minutes. Ouvrez l'appli JUNG HOME, créez ou ouvrez un projet, puis ajoutez l'appareil. Vous pouvez aussi activer le mode couplage manuellement en pressant le bouton gauche sur toute la surface pendant plus de 4 secondes.

Que signifie le clignotement rouge de la LED ?

Un triple clignotement rouge répété indique que la garniture était reliée à un autre mécanisme du système. Pour résoudre, placez la garniture sur le mécanisme ou réinitialisez-la aux réglages d'usine.

Comment réinitialiser l'appareil aux réglages d'usine ?

Dans les 2 minutes suivant la mise sous tension, effectuez la procédure de réinitialisation (voir figure 4 du manuel). Cela efface les paramètres et le couplage.

Quelle est l'autonomie de la batterie ?

L'appareil dispose d'une réserve de marche d'au moins 4 heures en cas de coupure de courant. La batterie est un accumulateur intégré.

Puis-je utiliser ce bouton poussoir sans l'appli ?

Oui, les fonctions de base (commutation, variation, store) sont disponibles en mode manuel. L'appli est nécessaire pour la configuration avancée et les scénarios.

Comment monter la garniture sur le mécanisme ?

Enfichez la garniture avec le cadre sur le mécanisme du système préalablement monté et raccordé. Assurez-vous que l'alimentation est coupée avant l'installation.

Que faire si la LED ne s'allume pas ?

Vérifiez que le mécanisme est correctement alimenté et que la garniture est bien enclenchée. Si le problème persiste, consultez la notice ou contactez un électricien.

Ce produit est-il compatible avec d'autres marques ?

Non, il est conçu exclusivement pour le système JUNG HOME et fonctionne avec les mécanismes JUNG.

Comment nettoyer le bouton poussoir ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou liquides qui pourraient endommager l'appareil.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel JUNG.

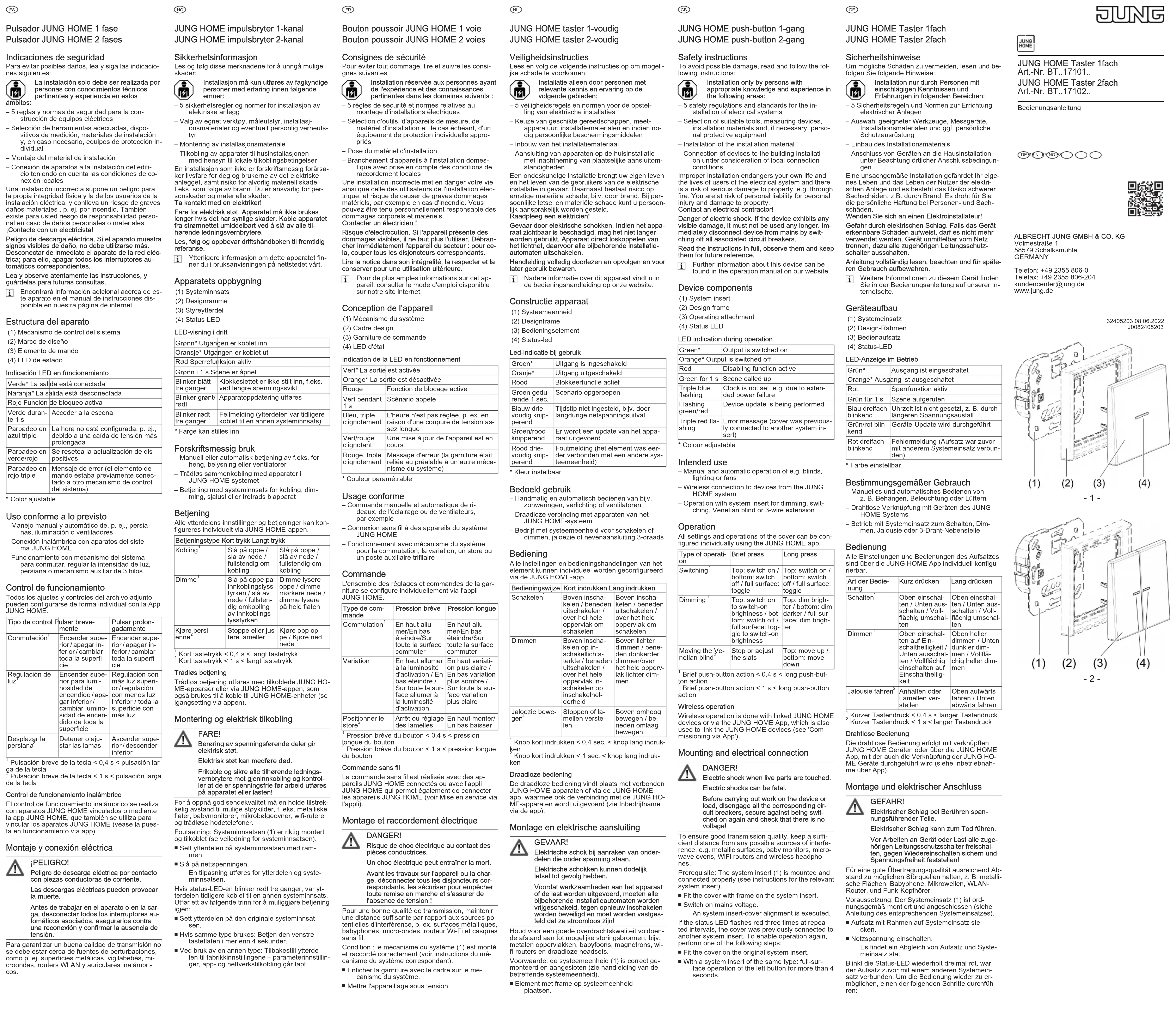

MODE D'EMPLOI BTCD17101P JUNG

Bouton poussoir JUNG HOME 1 voie

Bouton poussoir JUNG HOME 2 voies

Bouton poussoir NC HOME E Voies

Consignes de sécurité

Pour éviter tout dommage, lire et suivre les consi-

gnes suivantes :

Installation réservée aux personnes ayant

de l'expérience et des connaissances pertinantes dans les domaines suivants :

pertinentes dans les domaines suivants

- 5 règles de sécurité et normes relatives au montage d'installations électriques.

- Sélection d'outils, d'appareils de mesure

matériel d'installation et, le cas échéant, d'un

équipement de protection individuelle appro-

pries

– Pose du matériel d'installation

- Branchement d'appareils à l'installation domestique avec prise en compte des conditions de

lique avec prise en compte des conditions de raccordement locales.

Une installation incorrecte met en danger votre vie

ainsi que celle des utilisateurs de l'installation électrique

électrique, et risque de causer de graves dommages matériels, par exemple en cas d'incendie. Vous pouvez être

matériels, par exemple en cas d'incendie. Vous pouvez être tenu personnellement responsable des

pouvez être tenu personnellement responsable des dommages corporels et matériels.

Contacter un électricien !

Risque d'électrocution. Si l'appareil présente des

dommages visibles, il ne faut plus l'utiliser. Débrancher immédiatement l'appareil du secteur : pour ce

Désormais immédiatement l'appareil du secteur : pour cela, couper tous les disjoncteurs correspondants.

Lire la notice dans son intégralité, la respecter et la conserve pour une utilisation ultérieure.

Lire la notice dans son intégralité, la respecter et la conserver pour une utilisation ultérieure.

Pour de plus amples informations sur cet ap-

pour de plus amples informations, consulter le mode d'emploi disponible

Conception de l'appareil

(1) Mécanisme du système

(2) Cadre design

(3) Garniture de commande

(4) LED d'état

(1) 12 (2) 13 (3) 14 (4) 15 (5) 16 (6) 17 (7) 18 (8) 19 (9) 110 (10)

Indication de la LED en fonctionnement
Vert* La sortie est activée
Orange* La sortie est désactivée
Rouge	Fonction de blocage active
Ver pendant 1 s	Scénario appelé
Bleu, triple clignotement	L'heure n'est pas réglée, p. ex. en raison d'une coupure de tension assez longue
Ver/rouge clignotant	Une mise à jour de l'appareil est en cours
Rouge, triple clignotement	Message d'erreur (la garniture était reliée au préalable à un autre mécanisme du système)

* Couleur paramétrable

Usage conforme

– Commande manuelle et automatique de ri-

deux, de l'éclairage ou de ventilateurs,

par exemple

- Connexion sans fil à des appareils du système IJNC HOME

JONG HOME Fonctionnement avec mécanisme du système

- Fonctionnement avec mécanisme du système pour la commutation, la variation, un store ou

un poste auxiliaire trifilaire

L'ensemble des réglages et commandes de la gar-

niture se configure individuellement via l'application JUNG HOME

JUNG HOME.

Type de commande	Pression brève	Pression longue
Commutation1	En haut allumer/En bas éteindre/Sur toute la surface commuter	En haut allumer/En bas éteindre/Sur toute la surface commuter
Variation	En haut allumer à la luminosité d'activation / En bas éteindre / Sur toute la surface allumer à la luminosité d'activation	En haut variation plus claire / En bas variation plus sombre / Sur toute la surface variation plus claire
Positionner le	Arrêt ou réolage	En haut monter/

store² Ajuster ou réglage des lamelles En haut monter En bas baisser

Pression brève du bouton ≤ 0,4 s ≤ pression

longue du bouton

Pression brève du bouton < 1 s < pression longue

du bout

Commande sans fil

La commande sans fil est réalisée avec des ap

pareils JUNG HOME connectés ou avec l'appli

JUNG HOME qui permet également de connecter les appareils JUNG HOME (voir Mise en service vis)

l'appli).

...

Montage et raccordement électrique

DANGER

DANGER!

Risque de choc électrique au contact des

Un choc électrique peut entraîner la mort.

Avant les travaux sur l'appareil ou la charge-

ge, déconnecter tous les disjoncteurs correspondants, les sécuriser pour empêcher

correspondants, les sécuriser pour empêcher toute remise en marche et s'assurer de

l'absence de tension !

Pour une bonne qualité de transmission, maintenir

une distance suffisante par rapport aux sources de perturbations potentielles d'interférence, p. ex. surfaces métalliques, babuniones, micro andos, routours Wi-Fi et casque

tentielles d'interférence, p. ex. surfaces métalliques, babynones, micro andos, routeurs Wi-Fi et casques

babyphones, micro-ondes, routeur WAF-P et casques sans fil.

Condition : le mécanisme du système (1) est monté

et raccordé correctement (voir instructions du méca-

canisme du système correspondant).

■ Enficher la garniture avec le cadre sur le mé-

mécanisme du système.

Mettre l'appareillage sous tension.

JUNG HOME tester 1-vaydig

JUNG HOME taster 2 vaydig

JUNG HOME taster 2-voudig

Un équilibrage a lieu entre la garniture et le mécanisme du système.

Si la LED d'état clignote trois fois en rouge à répétition, la garniture était reliée au préalable à un autre mécanisme du système. Pour que la commande soit de nouveau possible, effectuer l'une des étapes suivantes :

■ Placer la garniture sur le mécanisme du système.

■ En cas de mécanisme du système du même type : actionnement sur toute la surface du bouton gauche pendant plus de 4 secondes

■ En cas d'utilisation d'un autre mécanisme du système : remettre la garniture aux réglages d'usine (les paramètres, le couplage avec l'appli et le réseau sont perdus).

Mise en service via l'appli

Condition : l'appareil JUNG HOME ne fait pas encore partie d'un réseau Mesh de Bluetooth. Dans le cas contraire, remettre l'appareil aux réglages d'usine.

Si un réseau Mesh de Bluetooth n'est pas encore à disposition (projet), il faut tout d'abord établir un nouveau projet dans l'appli JUNG HOME pour le premier appareil JUNG HOME.

Si un réseau Mesh de Bluetooth est déjà à disposition, il faut ouvrir le fichier du projet de ce réseau pour coupler le nouvel appareil.

Une fois l'appareil de nouveau alimenté en courant, il se trouve automatiquement en mode couplage pendant 2 minutes.

■ Activer le mode couplage manuellement : presser le bouton gauche sur toute la surface pen-

during plus de 4 secondes (Figure 3). ■ Démarrer l'appli JJUNG HOME et ajouter l'an-

pareil dans un nouveau projet ou un projet existant.

Pour une description détaillée de la mise en service, consulter le mode d'emploi figurant sur notre site Internet.

Une fois la configuration terminée, il faut remettre le fichier du projet à son propriétaire.

Réinitialiser l'appareil sur les réglages d'usine

En cas de verrouillage de la commande locale, il est possible de réinitialiser les réglages d'usine mais uniquement dans les 2 minutes qui suivent la mise sous tension.

Réinitialiser l'appareil aux réglages d'usine (Figure 4).

La description détaillée de la réinitialisation aux réglages d'usine figure dans le mode d'emploi sur notre site Internet.

i Après la réinitialisation des réglages d'usine, l'appareil doit être supprimé de l'appli.

Caractéristiques techniques

L'heure est mise à jour à chaque connexion avec l'appli

Réserve de marche min. 4 h Fréquences radio 2 493

2,480 GHz Puissance d'émission max. 10 mW

Cet appareil contient un accu intégré. Une fois son utilisation terminée, un appareil avec accu doit être éliminé de façon

l'appareil avec les ordures ménagères.

L'administration municipale fournit des informations sur l'élimination respectueuse de l'environnement.

Conformément aux prescriptions légales, l'utilisateur final est dans l'obligation de restituer

l'accu.

Conformité

La société Albrecht Jung GmbH & Co. KG déclare par la présente que le type d'installation radio, réf. BT..17101.. et BT..17102.. est conforme à la directive 2014/53/UE. La référence d'article complète figure sur l'appareil. La déclaration de conformité CE intégrale est disponible à l'adresse Internet suivante :

www.jung.de/ce
