BTCD17102P - Commutateur JUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Commutateur
Nombre de pôles	2
Tension nominale	230 V
Intensité nominale	10 A
Dimensions	80 x 80 mm
Matériau	Plastique
Couleur	Blanc
Utilisation	Pour contrôler l'éclairage ou d'autres appareils électriques
Installation	Montage en saillie ou encastré
Maintenance	Nettoyage régulier avec un chiffon doux
Sécurité	Conforme aux normes de sécurité électrique
Garantie	2 ans
Informations supplémentaires	Compatible avec les systèmes domotiques

FOIRE AUX QUESTIONS - BTCD17102P JUNG

Comment installer le commutateur JUNG BTCD17102P ?

Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Suivez le schéma de câblage fourni dans le manuel d'utilisation. Connectez les fils selon les instructions et fixez le commutateur dans la boîte d'encastrement.

Le commutateur ne fonctionne pas après l'installation, que faire ?

Vérifiez que l'alimentation électrique est rétablie. Assurez-vous que les connexions sont bien serrées et qu'il n'y a pas de fils endommagés. Si le problème persiste, consultez un électricien.

Le commutateur clignote lorsque je l'active, que signifie cela ?

Un clignotement peut indiquer un problème de connexion ou un court-circuit. Vérifiez tous les câbles et assurez-vous qu'ils sont correctement connectés et en bon état.

Puis-je utiliser le commutateur JUNG BTCD17102P avec des ampoules LED ?

Oui, le commutateur est compatible avec les ampoules LED, mais assurez-vous qu'elles sont de bonne qualité et conçues pour être utilisées avec des variateurs si applicable.

Comment réinitialiser le commutateur ?

Pour réinitialiser le commutateur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela peut résoudre certains problèmes de fonctionnement.

Le commutateur chauffe-t-il pendant l'utilisation, est-ce normal ?

Un léger chauffage est normal, mais si le commutateur devient très chaud au toucher, cela peut indiquer un problème. Dans ce cas, déconnectez-le et contactez un professionnel.

Où puis-je trouver le manuel d'utilisation du JUNG BTCD17102P ?

Le manuel d'utilisation peut être téléchargé sur le site web de JUNG ou dans la section support du produit sur le site du revendeur où vous l'avez acheté.

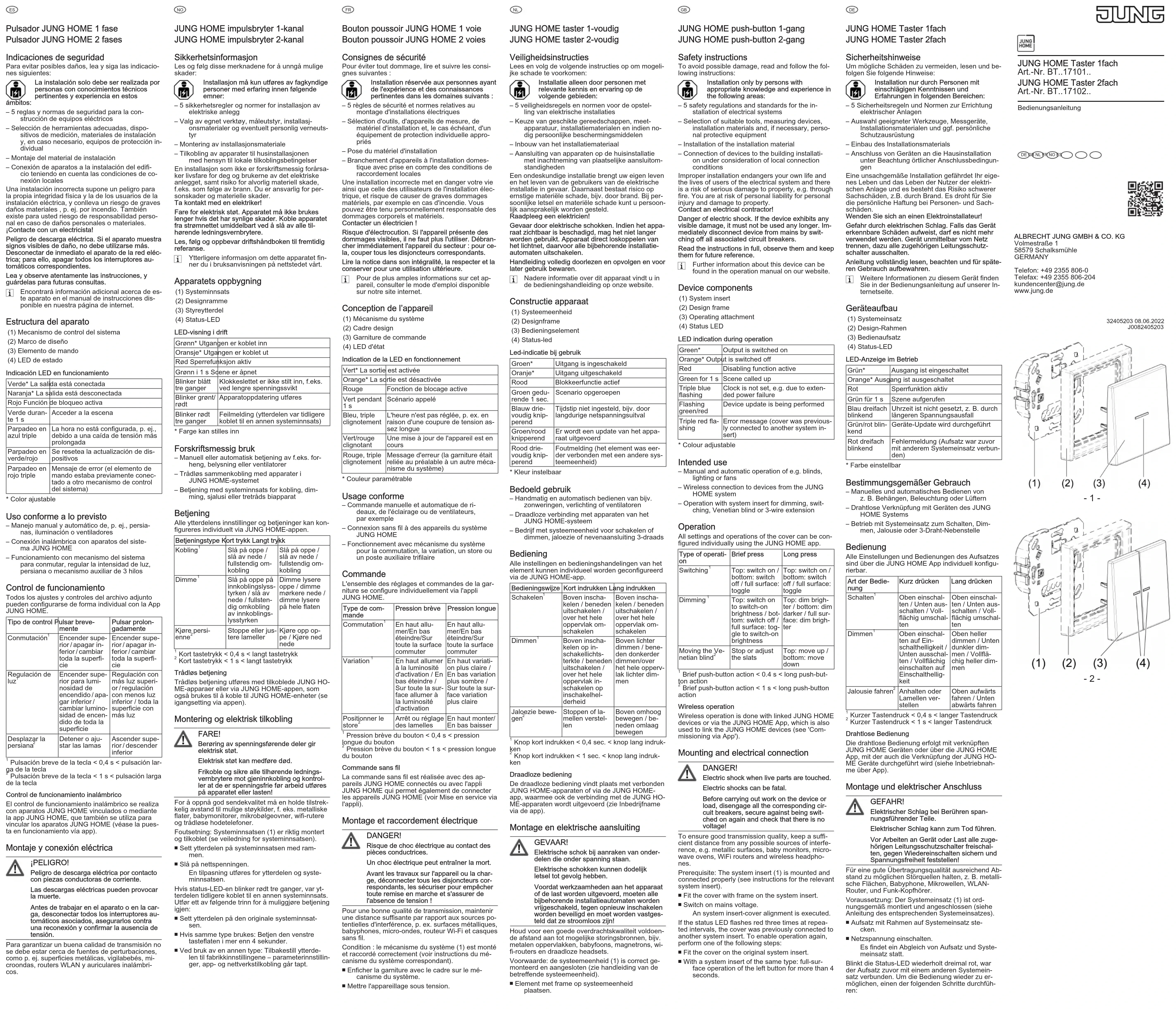

MODE D'EMPLOI BTCD17102P JUNG

Bouton poussoir JUNG HOME 1 voie

Bouton poussoir JUNG HOME 2 voies

Bouton poussoir JUNG HOME 2 voies

Consignes de sécurité

Consignes de sécurité Pour éviter tout dommage, lire et suivre les consi-

- Sur éviter tout dommage, lire et suivre les 100 consignes suivantes :

Installation réservée aux personnes avan

de l'expérience et des connaissances

pertinentes dans les domaines suivants :

- 5 règles de sécurité et normes relatives au

montage d'installations électriques Précision d'aville, dispositive de mesure

- Sélection d'outils, d'appareils de mesure, de matériel d'installation et, le cas échéant, d'un

équipement de protection individuelle appro-

priés

– Pose du matériel d'installation

- Branchement d'appareils à l'installation domestique

technique avec prise en compte des conditions de

l'accordement locales Une installation incorrecte met en danger votre vie

Une installation incorrecte met en danger votre vie ainsi que celle des utilisateurs de l'installation élec-

électrique, et risque de causer de graves dommages

matériels, par exemple en cas d'incendie. Vous

pouvez être tenu personnellement responsable des dommages corporels et matériels.

Contacter un électricien !

Risque d'électrocution. Si l'appareil présente des

dommages visibles, il ne faut plus l'utiliser. Débranche

Désolidariser immédiatement l'appareil du secteur : pour cela, couper tous les disjoncteurs correspondants.

Couper tous les disjoncteurs correspondants. Lire la notice dans son intégralité. La respecter et la

Lire la notice dans son intégralité, la respecter et la conserver pour une utilisation ultérieure.

Pour de plus amples informations sur cet appareil

Sur du plus amples informations sur est appareil, consulter le mode d'emploi disponible

Sur notre site internet.

Conception de l'appareil

Conception de l'appareil

Mécanisme du système

(2) Cadre design

(3) Garniture de commande

(4) LED d'état

Indication de la LED en fonctionnement

Langen 10	L'au net en fonctionnement
Vert° La sortie est activée
Orange° La sortie est désactivée
Rouge	Fonction de blocage active
Vert pendant 1 s	Scénario appelé
Bleu, triple clignotement	L'heure n'est pas réglée, p. ex. en raison d'une coupure de tension assez longue
Vert/rouge clignotant	Une mise à jour de l'appareil est en cours
Rouge, triple clignotement	Message d'erreur (la garniture était reliée au préalable à un autre mécanisme du système)

* Couleur paramétrable

Usage conforme

– Commande manuelle et automatique de rideaux, d'éclairage ou de ventilateurs

deux, de réclairage ou de ventilateurs, par exemple

- Connexion sans

JUNG HOME

- Fonctionnement avec mécanisme du système

pour la commutation, la variation, un store ou

un poste aux

Commande

Commande

L'ensemble des réglages et commandes de la garniture se configure individuellement via l'appli

JUNG HOME.

Type de commande	Pression brève	Pression longue
Commutation1	En haut allumer/En bas éteindre/Sur toute la surface commuter	En haut allumer/En bas éteindre/Sur toute la surface commuter
Variation1	En haut allumer à la luminosité d'activation / En bas éteindre / Sur toute la surface allumer à la luminosité d'activation	En haut variation plus claire / En bas variation en plus sombre / Sur toute la surface variation plus claire
Positioner le	Arrêt ou réolage	En haut monter/

Positionnel le store ² | Air du réglage des lamelles | En haut monte En bas baisse

store des familles EN BAS BAISSE

Pression brève du bouton < 0,4 s < pression

² Pression brève du bouton ≤ 1 s ≤ pression longue

du bouton

Commande sans fil

La commande sans fil est réalisée avec des ar

La commande sans fil est réalisée avec des appareils JUNG HOME connectés ou avec l'appli

JUNG HOME qui permet également de connecter

les appareils JUNG HOME (voir Mise en service via l'application)

Tappii).

Montage et raccordement électrique

Montage et raccordement électrique

DANGER!

Risque de choc électrique au contact des

pièces conductrices.

Un choc électrique peut être dangereux.

Avant les travaux sur l'appareil ou la charge,

Avant les travaux sur l'appareil ou la charge, déconnecter tous les disjoncteurs cor-

Les répondants, les sécuriser pour empêcher

toute remise en marche et s'assurer de l'absence de tension.

Absence de tension :

Pour une bonne qualité de transmission, maintenir une distance suffisante par rapport aux sources po

potentielles d'interférence, p. ex. surfaces métalliques

babyphones, micro-ondes, routeur Wi-Fi et casque

sans till.

Condition : le mécanisme du système (1) est monté et raccordé correctement (voir instructions du mé-

et accorde correctement (voir instructions du mécanisme du système correspondant).

■ Enficher la garniture avec le cadre sur le mé-

mécanisme du système.

Mettre l'appareillage sous tension.

Un équilibrage a lieu entre la garniture et le mécanisme du système.

Si la LED d'état clignote trois fois en rouge à répétition, la garniture était reliée au préalable à un autre mécanisme du système. Pour que la commande soit de nouveau possible, effectuer l'une des étapes suivantes :

■ Placer la garniture sur le mécanisme du système.

■ En cas de mécanisme du système du même

type : actionnement sur toute la surface du bouton gauche pendant plus de 4 secondes

■ En cas d'utilisation d'un autre mécanisme du système : remettre la garniture aux réglages d'usine (les paramètres, le couplage avec l'appli et le réseau sont perdus).

Mise en service via l'appli

Condition : l'appareil JUNG HOME ne fait pas encore partie d'un réseau Mesh de Bluetooth. Dans le cas contraire, remettre l'appareil aux réglages d'usine.

Si un réseau Mesh de Bluetooth n'est pas encore à disposition (projet), il faut tout d'abord établir un nouveau projet dans l'appli JUNG HOME pour le premier appareil, JUNG HOME.

Si un réseau Mesh de Bluetooth est déjà à disposition, il faut ouvrir le fichier du projet de ce réseau pour coupler le nouvel appareil.

Une fois l'appareil de nouveau alimenté en courant, il se trouve automatiquement en mode couplage pendant 2 minutes.

■ Activer le mode couplage manuellement : presser le bouton gauche sur toute la surface pen-

pendant plus de 4 secondes (Figure 3).

pareil dans un nouveau projet ou un projet existant.

Pour une description détaillée de la mise en service, consulter le mode d'emploi figurant sur notre site Internet.

Une fois la configuration terminée, il faut remettre le fichier du projet à son propriétaire.

Dif "W" "B" "C" "D"

Réinitialiser l'appareil sur les réglages d'usine

En cas de verrouillage de la commande locale, il est possible de réinitialiser les réglages d'usine mais uniquement dans les 2 minutes qui suivent la mise sous tension.

Réinitialiser les réglages d'usine (Figure 4)

Figura 4:

La description détaillée de la réinitialisation aux réglages d'usine figure dans le mode d'emploi sur notre site Internet.

Après la réinitialisation des réglages d'usine, l'appareil doit être supprimé de l'appli

Caractéristiques techniques

L'heure est mise à jour à chaque connexion avec l'appli

Réserve de marche min. 4 h

Puissance d'émission max. 10 mW, classe 1.5

Cet appareil contient un accu intégré. Une fois son utilisation terminée, un appareil

avec accu doit être éliminé de façon

respectueuse de l'environnement. Ne pas jeter l'appareil avec les ordures ménagères.

L'administration municipale fournit des informations aux rééliminations respectives de l'environnement

Conformément aux prescriptions légales,

l'attissateur final est dans l'obligation de restituer l'accu.

[Non-Text]

Conformité

La société Albrecht Jung GmbH & Co. KG déclare par la présente que le type d'installation radio, réf. BT..17101.. et BT..17102.. est conforme à la directive 2014/53/UE. La référence d'article complète figure sur l'appareil. La déclaration de conformité CE intégrale est disponible à l'adresse Internet suivante :

www.jung.de/ce
