Caractéristique	Détails
Type de produit	Cellule phono
Compatibilité	Compatible avec les platines vinyles
Réponse en fréquence	20 Hz - 20 kHz
Type de stylus	Stylus elliptique
Sortie	Sortie à faible niveau
Poids	7 g
Installation	Installation facile sur la plupart des bras de lecture
Maintenance	Nettoyage régulier du stylus recommandé
Sécurité	Manipuler avec précaution pour éviter d'endommager le stylus
Informations supplémentaires	Idéal pour les audiophiles et les amateurs de vinyles

FOIRE AUX QUESTIONS - ATOC9XSL AUDIO TECHNICA

Quel type de cartouche est l'Audio-Technica ATOC9XSL ?

L'Audio-Technica ATOC9XSL est une cartouche à aimant mobile (MC) conçue pour offrir une qualité audio exceptionnelle.

Comment installer la cartouche ATOC9XSL sur un bras de lecture ?

Pour installer la cartouche, retirez l'ancienne cartouche, fixez la ATOC9XSL sur le porte-cartouche en alignant les vis et assurez-vous qu'elle est bien centrée avant de serrer les vis.

Quel est le poids de la cartouche ATOC9XSL ?

La cartouche pèse environ 8,5 grammes.

Quel est l'intervalle de force d'appui recommandé pour la ATOC9XSL ?

La force d'appui recommandée pour la ATOC9XSL est comprise entre 1,8 et 2,2 grammes.

Comment nettoyer la cartouche ATOC9XSL ?

Utilisez une brosse antistatique douce pour nettoyer la pointe de la cartouche. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

La ATOC9XSL est-elle compatible avec tous les platines vinyles ?

La ATOC9XSL est compatible avec la plupart des platines vinyles, mais il est recommandé de vérifier la compatibilité avec votre platine en fonction de la masse du bras de lecture.

Quel type de son puis-je attendre de la ATOC9XSL ?

La ATOC9XSL offre un son clair et détaillé avec une excellente séparation des canaux et une reproduction précise des aigus et des basses.

Y a-t-il des précautions à prendre lors de l'utilisation de la ATOC9XSL ?

Évitez de toucher la pointe de la cartouche, manipulez-la avec précaution et assurez-vous que la platine est correctement réglée pour éviter l'usure prématurée.

Où puis-je acheter des pièces de rechange pour la ATOC9XSL ?

Les pièces de rechange pour la cartouche ATOC9XSL peuvent être achetées auprès de détaillants spécialisés en audio ou directement sur le site d'Audio-Technica.

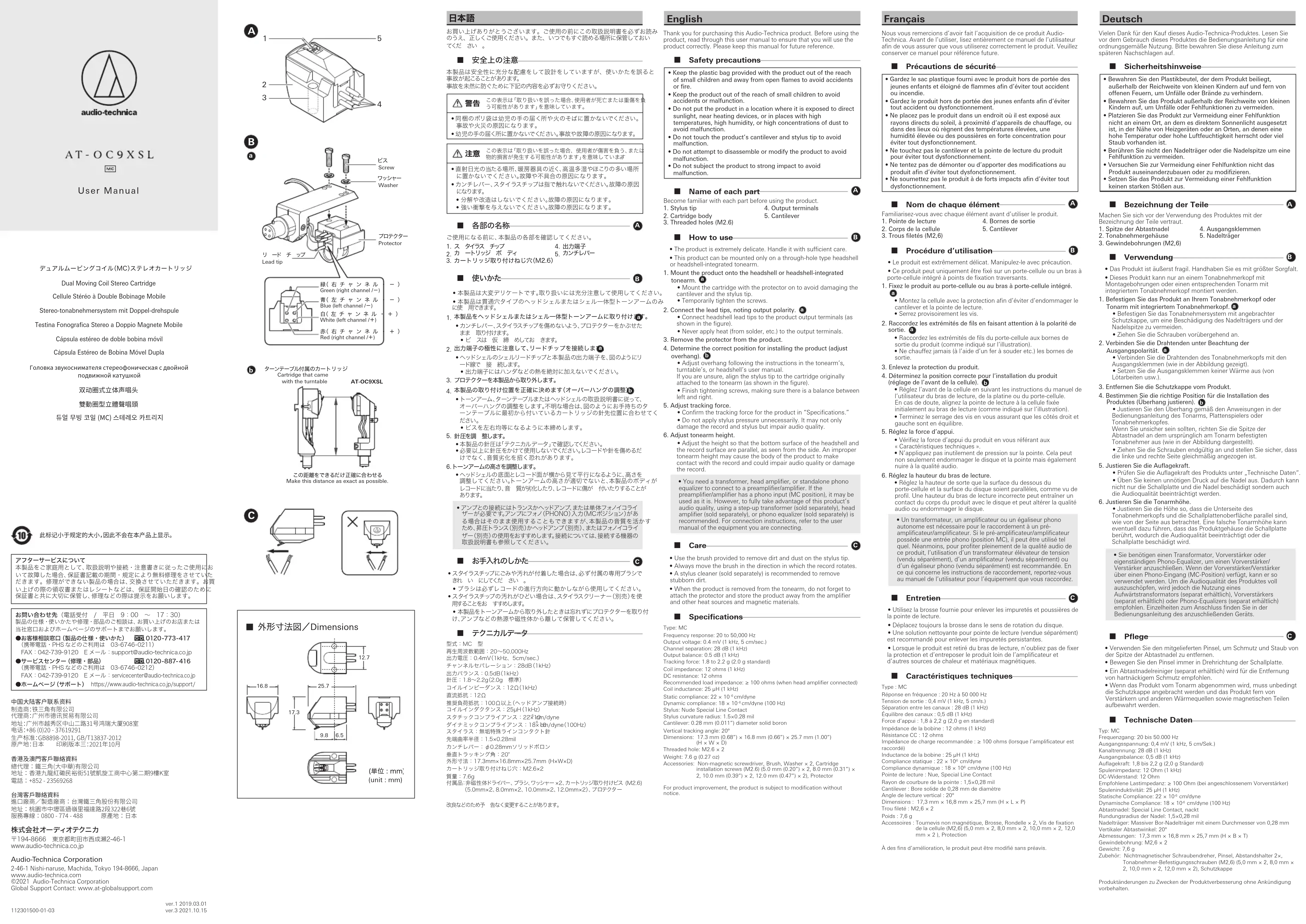

MODE D'EMPLOI ATOC9XSL AUDIO TECHNICA

• Gardez le sac plastique fourni avec le produit hors de portée des jeunes enfants et éloigné de flammes afin d’éviter tout accident ou incendie.
• Gardez le produit hors de portée des jeunes enfants afin d’éviter tout accident ou dysfonctionnement.
• Ne placez pas le produit dans un endroit où il est exposé aux rayons directs du soleil, à proximité d’appareils de chauffage, ou dans des lieux où règnent des températures élevées, une humidité élevée ou des poussières en forte concentration pour éviter tout dysfonctionnement.
• Ne touchez pas le cantilever et la pointe de lecture du produit pour éviter tout dysfonctionnement.
• Ne tentez pas de démonter ou d’apporter des modifications au produit afin d’éviter tout dysfonctionnement.
• Ne soumettez pas le produit à de forts impacts afin d’éviter tout dysfonctionnement. ■ Nom de chaque élément

Familiarisez-vous avec chaque élément avant d’utiliser le produit.1. Pointe de lecture2. Corps de la cellule3. Trous filetés (M2,6)4. Bornes de sortie5. Cantilever ■ Procédure d’utilisation

• Le produit est extrêmement délicat. Manipulez-le avec précaution. • Ce produit peut uniquement être fixé sur un porte-cellule ou un bras à porte-cellule intégré à points de fixation traversants.1. Fixez le produit au porte-cellule ou au bras à porte-cellule intégré.

• Montez la cellule avec la protection afin d’éviter d’endommager le cantilever et la pointe de lecture. • Serrez provisoirement les vis.2. Raccordez les extrémités de fils en faisant attention à la polarité de sortie.

• Raccordez les extrémités de fils du porte-cellule aux bornes de sortie du produit (comme indiqué sur l’illustration). • Ne chauffez jamais (à l’aide d’un fer à souder etc.) les bornes de sortie.3. Enlevez la protection du produit.4. Déterminez la position correcte pour l’installation du produit (réglage de l’avant de la cellule).

• Réglez l’avant de la cellule en suivant les instructions du manuel de l’utilisateur du bras de lecture, de la platine ou du porte-cellule. En cas de doute, alignez la pointe de lecture à la cellule fixée initialement au bras de lecture (comme indiqué sur l’illustration). • Terminez le serrage des vis en vous assurant que les côtés droit et gauche sont en équilibre.5. Réglez la force d’appui. • Vérifiez la force d’appui du produit en vous référant aux « Caractéristiques techniques ». • N’appliquez pas inutilement de pression sur la pointe. Cela peut non seulement endommager le disque et la pointe mais également nuire à la qualité audio.6. Réglez la hauteur du bras de lecture. • Réglez la hauteur de sorte que la surface du dessous du porte-cellule et la surface du disque soient parallèles, comme vu de profil. Une hauteur du bras de lecture incorrecte peut entraîner un contact du corps du produit avec le disque et peut altérer la qualité audio ou endommager le disque. • Un transformateur, un amplificateur ou un égaliseur phono autonome est nécessaire pour le raccordement à un pré-amplificateur/amplificateur. Si le pré-amplificateur/amplificateur possède une entrée phono (position MC), il peut être utilisé tel quel. Néanmoins, pour profiter pleinement de la qualité audio de ce produit, l’utilisation d’un transformateur élévateur de tension (vendu séparément), d’un amplificateur (vendu séparément) ou d’un égaliseur phono (vendu séparément) est recommandée. En ce qui concerne les instructions de raccordement, reportez-vous au manuel de l’utilisateur pour l’équipement que vous raccordez. ■ Entretien

• Utilisez la brosse fournie pour enlever les impuretés et poussières de la pointe de lecture. • Déplacez toujours la brosse dans le sens de rotation du disque. • Une solution nettoyante pour pointe de lecture (vendue séparément) est recommandé pour enlever les impuretés persistantes. • Lorsque le produit est retiré du bras de lecture, n’oubliez pas de fixer la protection et d’entreposer le produit loin de l’amplificateur et d’autres sources de chaleur et matériaux magnétiques. ■ Caractéristiques techniques Type : MCRéponse en fréquence : 20 Hz à 50000 HzTension de sortie : 0,4 mV (1 kHz, 5 cm/s.)Séparation entre les canaux : 28 dB (1 kHz)Équilibre des canaux : 0,5 dB (1 kHz)Force d’appui : 1,8 à 2,2 g (2,0 g en standard)Impédance de la bobine : 12 ohms (1 kHz)Résistance CC : 12 ohmsImpédance de charge recommandée : ≥ 100 ohms (lorsque l’amplificateur est raccordé)Inductance de la bobine : 25 μH (1 kHz)Compliance statique : 22 × 10 cm/dyneCompliance dynamique : 18 × 10 cm/dyne (100 Hz)Pointe de lecture : Nue, Special Line ContactRayon de courbure de la pointe : 1,5×0,28 milCantilever : Bore solide de 0,28 mm de diamètreAngle de lecture vertical : 20°Dimensions: 17,3 mm × 16,8 mm × 25,7 mm (H × L × P)Trou fileté: M2,6 × 2Poids : 7,6 gAccessoires : Tournevis non magnétique, Brosse, Rondelle × 2, Vis de fixation de la cellule (M2,6) (5,0 mm × 2, 8,0 mm × 2, 10,0 mm × 2, 12,0 mm × 2 ), ProtectionÀ des fins d’amélioration, le produit peut être modifié sans préavis. Deutsch Vielen Dank für den Kauf dieses Audio-Technica-Produktes. Lesen Sie vor dem Gebrauch dieses Produktes die Bedienungsanleitung für eine ordnungsgemäße Nutzung. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf. ■ Sicherheitshinweise
