MODE D'EMPLOI UBH5000H2 PKM

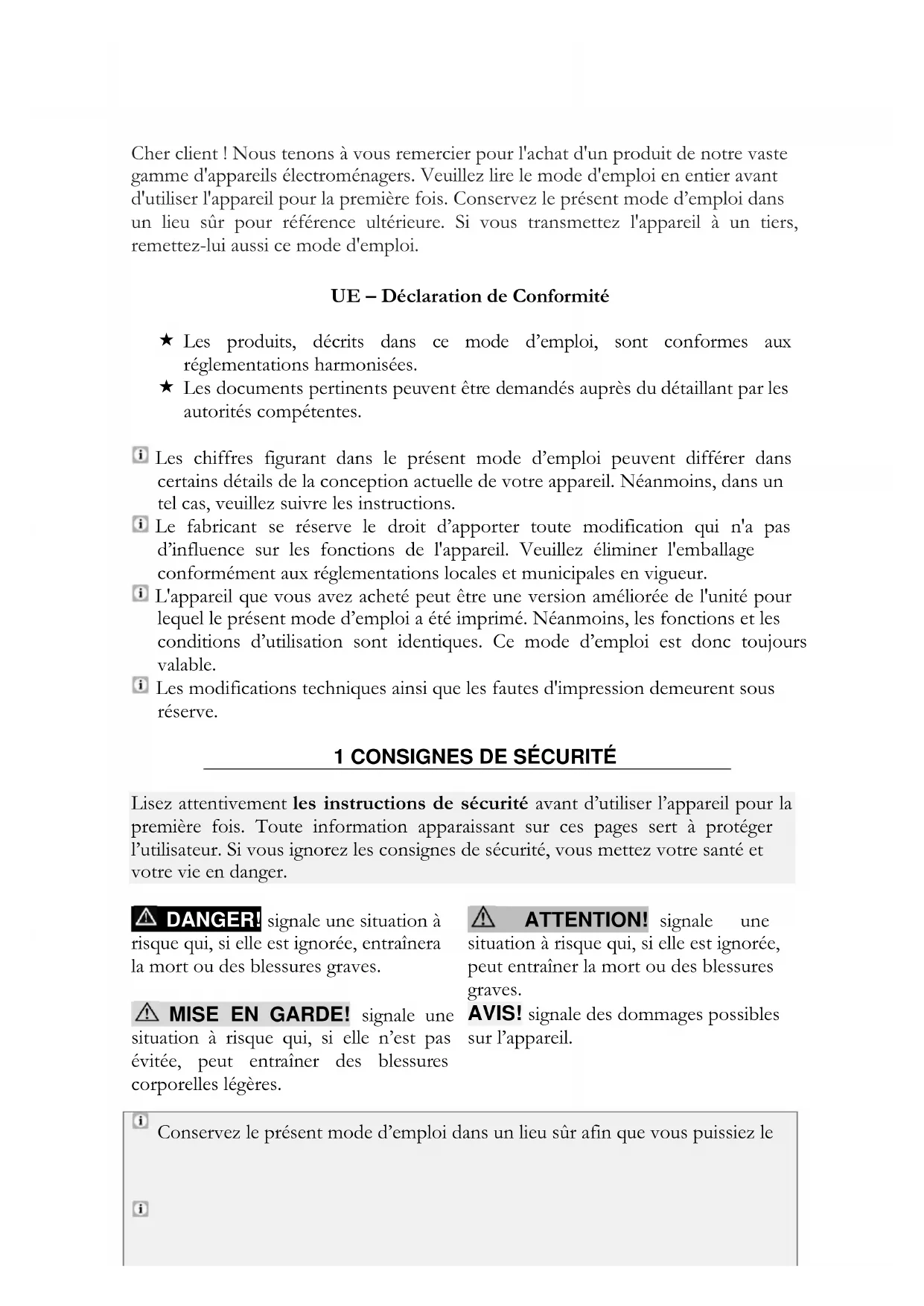

Cher client! Nous tenons à vous remercier pour l'achat d'un produit de notre vaste gamme d'appareils électroménagers. Veuillez lire le mode d'emploi en entier avant d'utiliser l'emploi pour la première fois. Conservez le présent mode d'emploi dans un lieu sûr pour référence ultérieure. Si vous transmettez l'emploi à un tiers, remettez-lui aussi ce mode d'emploi.
UE - déclaration de conformité
Les produits, décrits dans ce mode d'emploi, sont conformes aux réglementations harmonisées. Les documents pertinents peuvent être demandés auprès du détailleur par les autorités compétentes.
Les chiffres figurant dans le présent mode d'emploi peuvent différer dans certains détails de la conception actuelle de votre appareil. Néanmoins, dans un tel cas, veuillez vous assurer que les instructions sont suivies. Le fabricant se réserve le droit d'apporter toute modification qui n'a pas d'influence sur les fonctions de l'appareil. Veuillez éliminer l'emballage conformément aux réglementations locales et municipales en vigueur. L'appareil que vous avez acheté peut être une version améliorée de l'unité pour lequel le présent mode d'emploi a été imprimé. Néanmoins, les fonctions et les conditions d'utilisation sont identiques. Ce mode d'emploi est donc toujours valable. Les modifications techniques ainsi que les fautes d'impression demeurent sous réserve.
1 Consignes de sécurité
Lisez attentivement les instructions de sécurité avant d'utiliser l'appareil pour la première fois. Toute information apparaissant sur ces pages sert à protéger l'utilisateur. Si vous ignorez les consignes de sécurité, vous mettez votre santé et votre vie en danger.
DANGER! signale une situation à risque qui, si elle est ignorée, entraînera la mort ou des blessures graves.
MISE EN GARDE! signale une situation à risque qui, si elle n'est pas évitée, peut entraîner des blessures corporelles légères.
ATTENTION! signale une situation à risque qui, si elle est ignorée, peut entraîner la mort ou des blessures graves.
AVIS! signale des dommages possibles sur l'appareil.
Conservez le présent mode d'emploi dans un lieu sûr afin que vous puissiez le
consulter à chaque fois que cela est nécessaire. Suivez attentivement les instructions afin d’éviter toute blessure des personnes ou de dommage survenu à vos biens.
Veuillez vérifier la périphérie technique de l'appareil! Est-ce que tous les fils et les connexions avec l'appareil fonctionnent bien? Ou sont-ils usés par le temps et ne correspondent pas aux exigences techniques de l'appareil? Un contrôle des connexions existantes et récemment créées doit être effectué par un professionnel/agréé. Toutes les connexions et les composants électriques (y compris les fils dans un mur) doivent être vérifiés par un professionnel qualifié. Toutes les modifications apportées au réseau électrique permettant l'installation de l'appareil doivent être effectuées par un professionnel qualifié.
L'appareil est destiné uniquement à usage privé.
L'appareil est conçu pour l'extraction/recirculation des vapeurs de cuisson uniquement dans une habitation privée.
L'appareil est conçu uniquement pour un usage à l'intérieur.
L'appareil n'est pas prévu pour être utilisé à des fins commerciales, pendant le camping et dans les transports publics.
Veuillez utiliser l'appareil conformément et uniquement à son usage prévu.
Ne laissez pas quelqu'un qui ne connaît pas bien le présent mode d'emploi utiliser l'appareil.
DANGER
- Ne pas utiliser l'appareil quand il ne fonctionne pas correctement, est visiblement endommagé, est tombé ou le cordon ou la fiche d'alimentation sont endommagés.
- Le cordon d'alimentation doit être remplacé par un professionnel qualifié.
- Ne jamais réparer l'appareil vous-même.
- èce ou l'appareil est installé. Consultez toujours votre ramoneur local qualifié. Lorsque vous utilisez l'appareil en mode de recirculation, vous pouvez mettre en route simultanément des cheminées dépendantes de l'air ambiant.
- Si le gaz se répand dans votre maison:
Ouvrez toutes les fenêtres. Ne débranchez pas l'appareil et n'utilisez pas le panneau de contrôle. Ne touchez pas l'appareil avant que le gaz se disperse.
Autrement, les étincelles peuvent se former, ce qui enflammera le gaz.
Attention!
- Chaque fois que vous utilisez les hottes aspirantes en combinaison avec des appareils sans contrôle électrique (les appareils à gaz et à mazout), la pression négative de la pièce concernée ne doit pas être supérieure à 4 Pa (4*10^-5 bar).
- Une alimentation électrique de 220-240 V AC / 50 Hz est nécessaire. Ne pas utiliser une bande d'alimentation ou une prise multiple ou une rallonge lorsque vous utilisez l'appareil avec 220-240 V / 50 Hz (AC). Toutes les connexions électrolytiques qui peuvent être endommagées doivent être réparées par un professionnel qualifié.
- Branchez l'appareil uniquement à une prise spécifique et correctement mise à la terre.
- L'appareil doit être mis à la terre. Utilisez uniquement une prise de sécurité appropriée pour minimiser le risque de choc électrique. Les données techniques de votre approvisionnement en énergie doivent répondre aux données sur la plaque signalétique.
- Notre circuit interne doit être équipé d'un disjoncteur automatique.
- Veuillez respecter strictement la distance minimale entre la hotte et la table de cuisson:
La distance minimale de la hotte à
| Anneaux en verre céramique/plaques de cuisson | 65 cm |
| Cuisinière à gaz | 75 cm |
| Cuisinière charbon / mazout / bois | 85 cm |
- Ne pas cuire des plats à la flambée en dessous de la hotte. Les flammes peuvent endommager leur appareil et/ou provoquer un incendie.
- Ne pas utiliser les jets de gaz d'une cuisinière à gaz sans casserole. Les flammes peuvent endommager leur appareil et/ou provoquer un incendie.
- Si vous faites frire, garder en permanence un œil sur l'huile, car elle peut prendre feu. Le risque d'auto-inflammation augmente lorsque l'huile est utilisée plusieurs fois.
- Ne pas effectuer toutes les procédures sur la table de cuisson en utilisant l'ampoule nue ou le feu. Les flammes peuvent endommager leur appareil et/ou provoquer un incendie.
- Le tuyau d'évacuation ne doit pas être fait de matériaux inflammables ou contenir des matériaux inflammables.
- L'air extrait ne doit pas être effectuée par un tuyau d'évacuation d'un appareil de chauffage ou des appareils similaires sans contrôle électrique.
- Veuillez utiliser l'appareil uniquement avec les filtres à graissé insérés. Sinon, la graissé transportée par la recirculation se formera des couches de graissé dans l'appareil et le système d'échappement. RISQUE D'INCENDIE! Nettoyez ou remplacez les filtres régulièrement.
- Débranchez l'appareil du réseau électrique avant le nettoyage et l'entretien.
- Toute omission entraînera une augmentation du risque d'incendie due à des dépôts de graisse.
- Lors du déballage, les matériaux d'emballage (sacs en polystyrène, des morceaux de polystyrène, etc.) doivent être tenus hors de portée des enfants. RISQUE D'ÉTOUFFEMENT!
- Cect appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles et mentales réduites ou le manque d'expérience et de connaissances si elles sont surveillées ou ont reçu des instructions concernant l'utilisation sécuritaire de l'appareil et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien quotidien ne doit pas être effectué par les enfants, à moins qu'ils soient surveillés.
- Surveillez toujours les enfants afin qu'ils ne jouent pas avec l'appareil.
Mise en GARDE!
- Les parties accessibles de la hotte peuvent devenir chaudes pendant la cuisson.
- Veillez à ce qu’au moins deux personnes effectuent l’installation de l’appareil. Risque d’endommagement. RISQUE DE BLESSURES!
- L'appareil doit être transporté et installé par au moins deux personnes.
- Déballez les pièces de la cheminée très délicatement ; sinon vous risquez d'endommager la cheminée.
- Retirez complètement les matériaux d'emballage avant la mise en service. L'appareil peut être équipé d'un verrou de transport. Retirez complètement le verrou de transport. Soyez très prudent lorsque vous le retirez. Ne pas utiliser de détergents agressifs pour enlever les résidus du verrou de transport.
- Nettoyez et entretenez régulièrement l'appareil pour permettre son bon fonctionnement et des performances optimales.
- Prenez les pièces jointes de l'emballage et ses composants en polystyrène.
- Vérifiez que le cordon d'alimentation et l'appareil ne sont pas endommagés avant la connexion électrique.
- Le diamètre du tuyau d'échévèment doit respecter le diamètre de la bague de raccordement.
- Si votre appareil est équipé d'un filtre à charbon, retirez le filtre à charbon avant d'utiliser l'appareil en mode d'extraction. Le filtre à charbon devrait être utilisé uniquement dans le mode de recirculation.
- Le conduit d'évacuation doit être aussi court et droit que possible. Le diamètre du tuyau d'échappement doit être d'au moins 120/150 mm (cf. le chapitre DONNÉES TECHNIQUES). Sinon, vous devez vous attendre à une augmentation du bruit et une diminution des performances de votre appareil.
- L'angle de flexion maximal approprié est vers l'extérieur.
- Utiliser des tubes lisses ou tuyaux d'échappement flexibles, uniquement non-inflammables.
- Lorsque le conduit d'évacuation est connecté horizontalement, une descente minimale de 1 cm/m ou une inclinaison de 2° est nécessaire. Sinon, la condensation entrera dans le moteur de la hotte.
- Quand un conduit d'évacuation est utilisé, la fin du tuyau d'évacuation doit être réalisée dans le sens de l'écoulement.
- Si le conduit d'évacuation traverse des zones froides (par ex. un grenier), un gradient de température peut se produire dans les différentes parties du conduit d'évacuation, ce qui génère de la condensation. Une bonne isolation des parties correspondantes de la conduite d'évacuation est alors nécessaire. Si nécessaire, équippez un tel conduit d'évacuation d'un piège de condensat.
Étapes d'installation
ATTENTION! Toute omission d'installer les vis ou de fixer le dispositif conformément aux présentes instructions peut entraîner des risques électriques.
ATTENTION! N'endommagez pas le câblage dans le mur pendant le perçage.

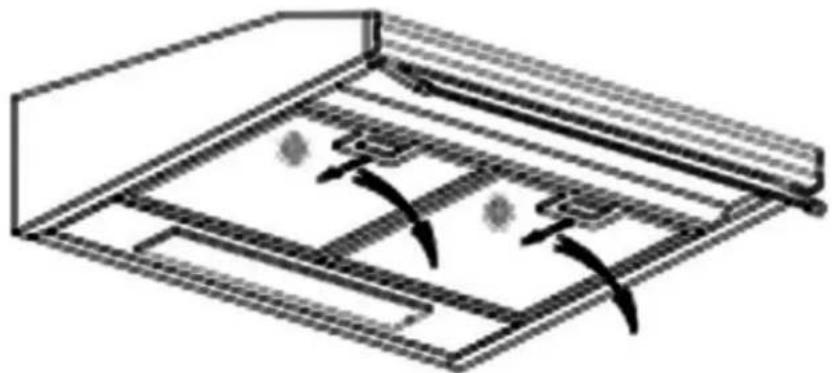

Selon le modèle, la hotte est équipée d'une (supérieure) ou deux (supérieure, de derrière) sorties d'air. La hotte est habituellement préréglée pour l'utilisation de la sortie supérieure ainsi que pour le mode d'extraction. Lorsqu'en état de repos, la sortie est recouverte par un capuchon en plastique. Vous pouvez enlever ce capuchon en le tournant dans le sens inverse des aiguilles d'une montre. Utilisez le capuchon pour couvrir la sortie et la mettre en état de repos.
Si votre appareil est équipée d'un filtre à charbon, retirez le filtre à charbon avant d'utiliser l'appareil en mode d'extraction. Le filtre à charbon devrait être utilisé uniquement dans le mode de recirculation.
AVIS! Si la hotte est installée sans conduit d'évacuation, elle doit être utilisée uniquement en mode de recirculation. Les sorties d'air sur la face avant supérieure doivent être ouvertes; autrement, la capacité de la hotte est réduite. L'appareil est réglé sur le mode de recirculation. Toutes les plaintes déposées à cause de la défaillance du mode de fonctionnement ne peuvent pas être acceptées.

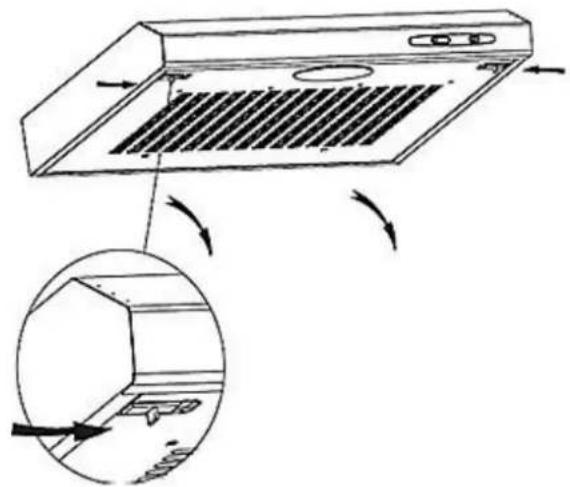

Petite plaque en plastique à l'intérieur de la hotte ; le côté gauche du moteur.
Mode d'extraction
Mode de recirculation

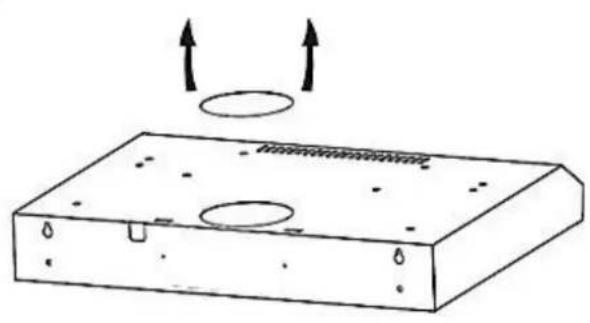

Après avoir enlevé la petite plaque en plastique/protection, vous pouvez (éventuellement) installer l'adaptateur. Insérez le tuyau d'échappement dans l'adaptateur.
Il y a une petite plaque en plastique à l'intérieur de la hotte à l'avant, sur la gauche du boîtier en plastique pour changer le mode d'utilisation (tirez-la délicatement et insérez-la dans le prochain trou). Avant d'enlever les filtres pour régler le mode d'utilisation désiré, veillez à débrancher l'appareil du réseau électrique.
L'appareil est réglé pour le mode de recirculation (l'ouverture sur le côté supérieur de l'avant est ouverte).
Si vous souhaitez mettre en route l'appareil dans le mode d'extraction, vous devez changer le mode avec une petite plaque en plastique.
Le mode d'extraction: l'ouverture sur la face avant supérieure doit être fermée.
Le mode de recirculation: l'ouverture sur la face avant supérieure est ouverte sous un angle pour que l'air puisse s'échapper.
Le mode de recirculation: la protection ronde devrait couvrir la sortie d'air qui se trouve en haut de l'appareil (pour le type UBH PKM 5000 elle est fermement montée).
Le mode de recirculation: le filtrage par les filtres à charbon n'est pas prévu. Il est possible de mettre une natione filtrante entre le filtre aGRAisse et le moteur. L'utilisation sans natione filtrante peut causer l'endommagement du moteur et des composants electriques.

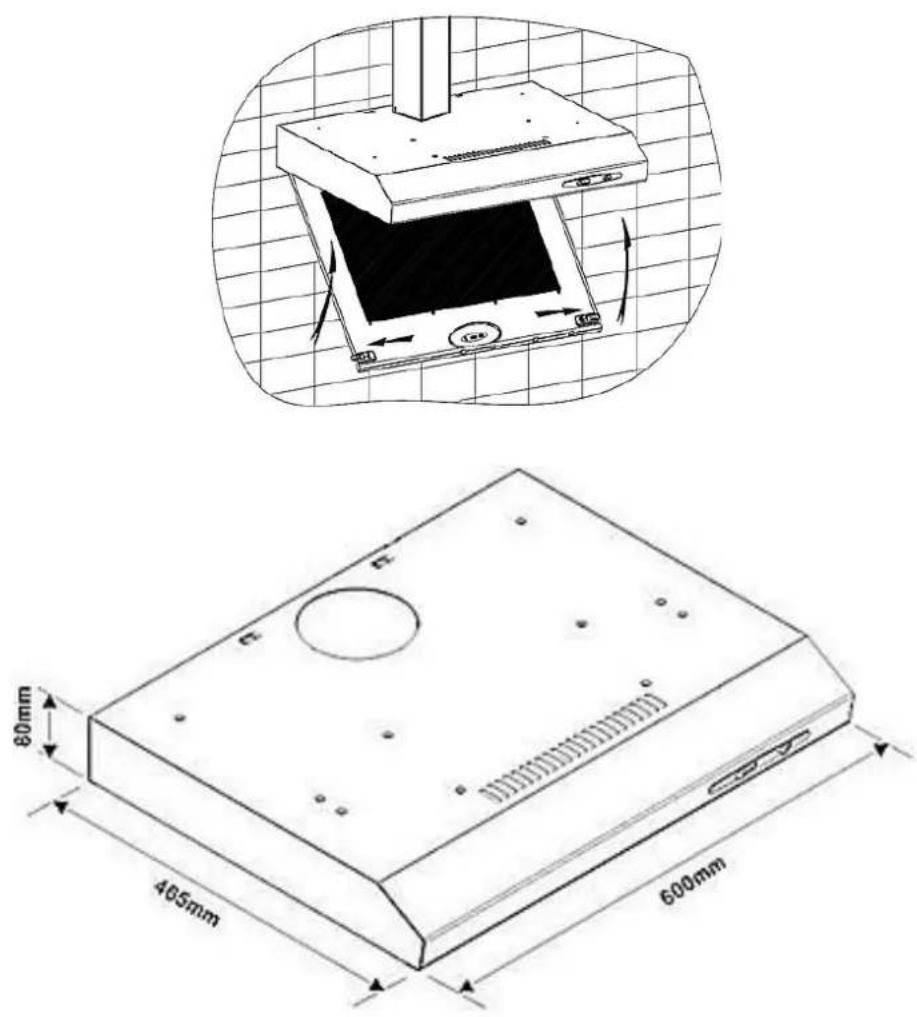

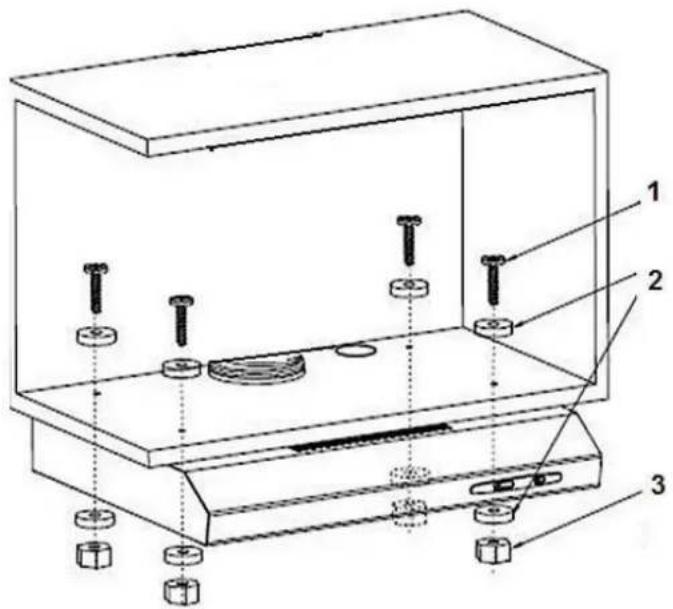

L'installation sur un placard.

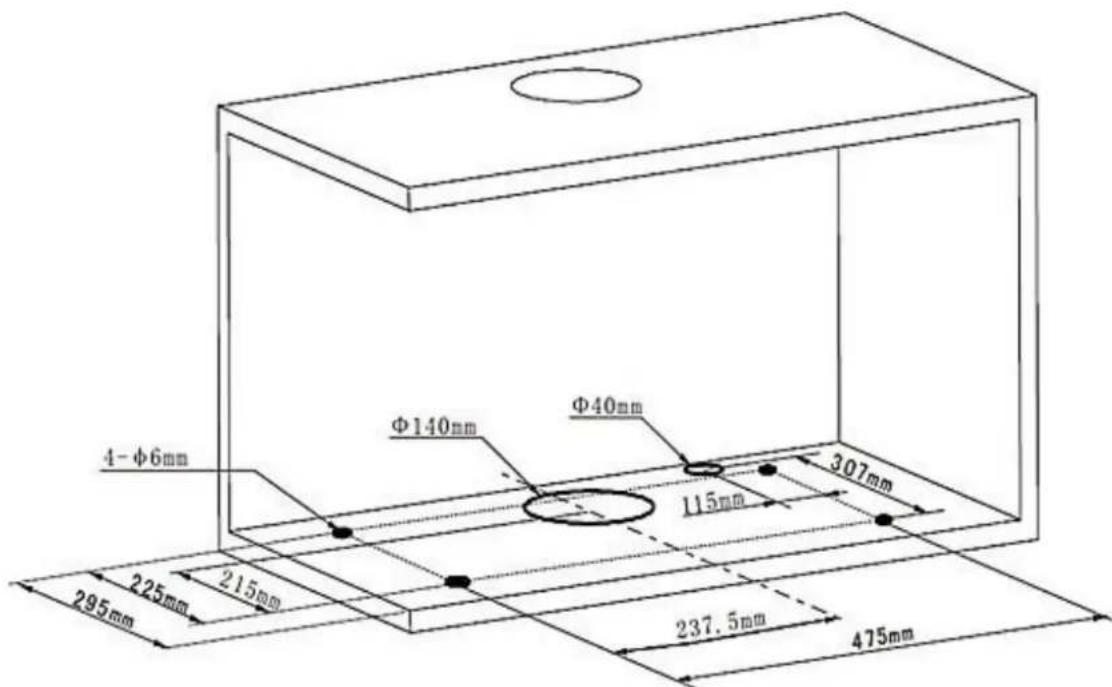

- Faites un dessin à une échelle 1:1 sur le placard et percez les trous appropriés.
- Ensuite, vissez les vis.
1 vis 4*35 (4 pc.)
2 rondelle
3 M4écrou

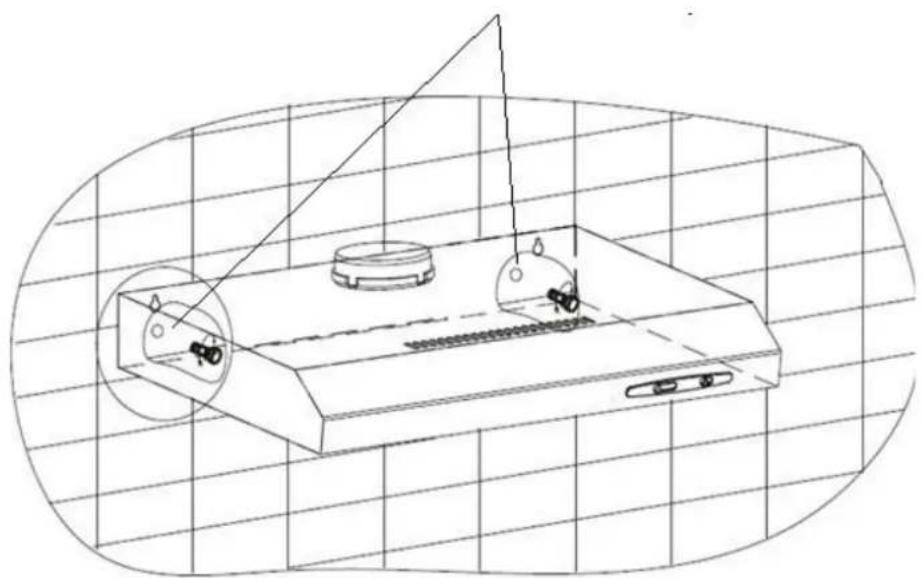

L'installation sur le mur (l'équipement nécessaire est disponible en option).

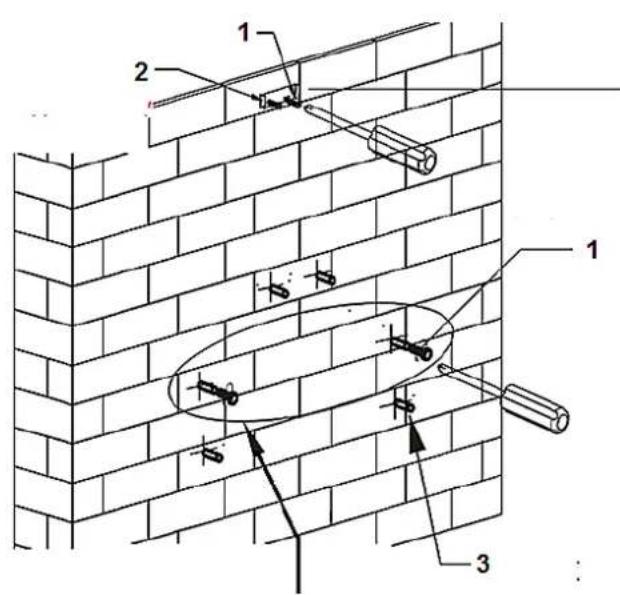

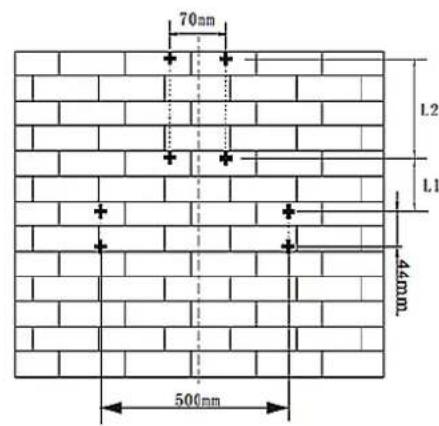

- Percez 8 trous (8 mm) à une distance appropriée du centre du trou dans le mur derrière l'appareil.
- Ne vissez pas entièrement, mais laissez un espace de 2mm entre le mur et la tête de vis.

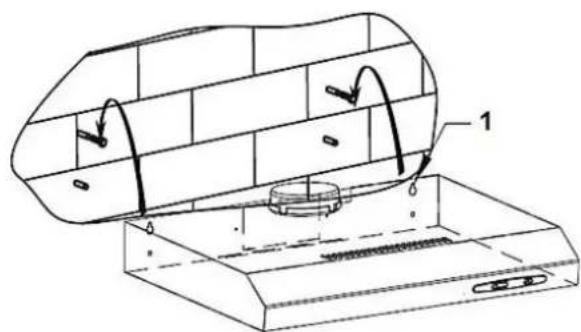

1 Vis 4*30 2 Installation des mains de suspension pour la cheminée supérieure. 3 Chevilles
- Enlevez le filtre et la protection de la sortie d'air/en haut de l'appareil.

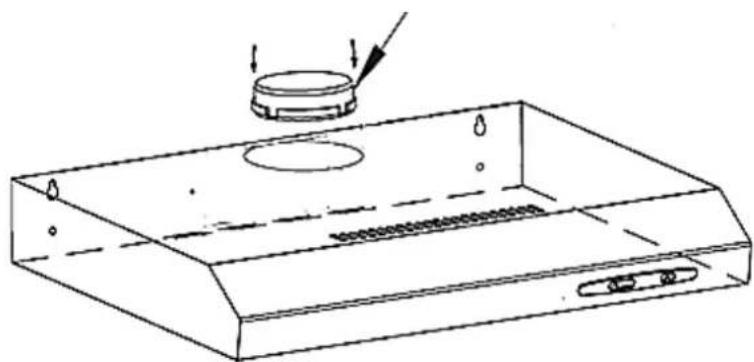

- Installez la sortie d'air en plastique.
- Accrochez l'appareil sur les vis et serrez-les de l'intérieur de l'appareil (1 = trou).
Serrez les deux vis de sécurité 4^*30

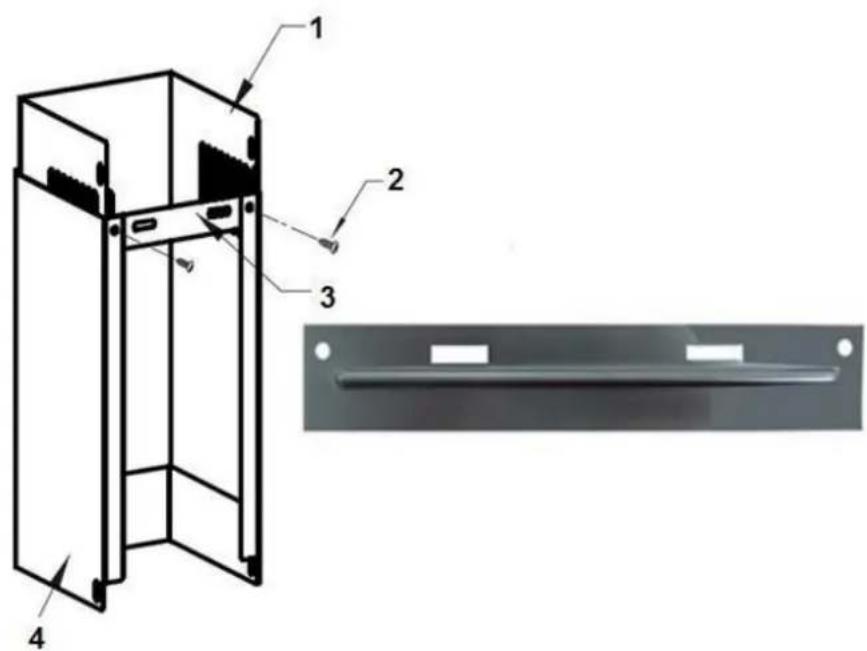

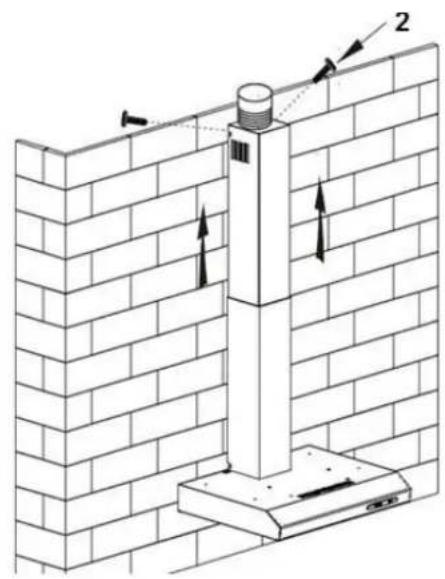

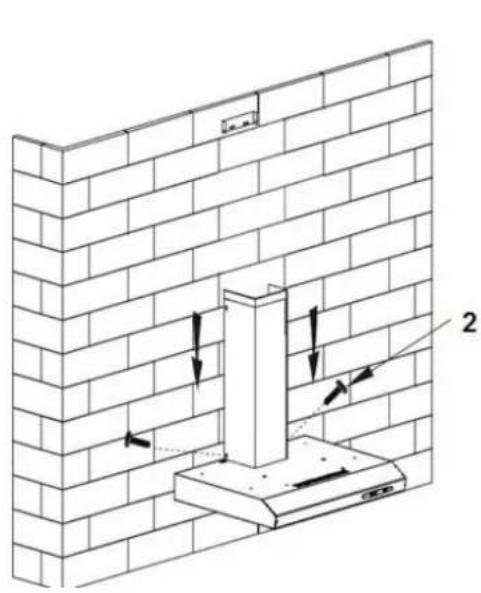

Installation de la cheminée.
1 cheminée supérieure
2 vis 4*8
3 support pour la cheminée inférieure
4 cheminée inférieure
L'installation terminée. Réinstallez le filtre.

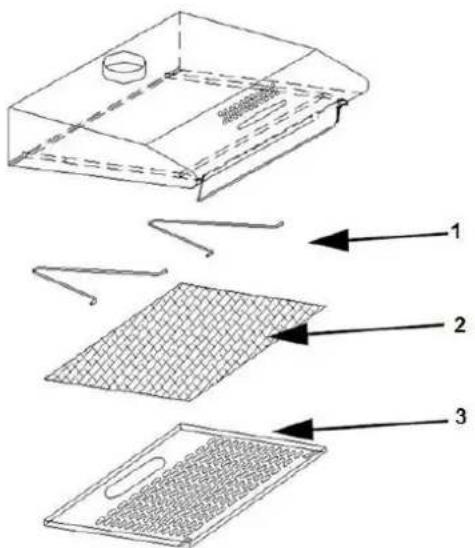

Mains de suspension en acier
2 Filtre à charbon
3 Filtre à graisse
- Enlevez le filtre à graisse.
- Mettez le filtre à charbon sur le filtre à graisse.
- Fixez le filtre à charbon correctement ajusté avec le petit fil en acier.
- Reinstallez le filtre à graisse.
- Utilisez les filtres à charbon uniquement pour le mode de recirculation.

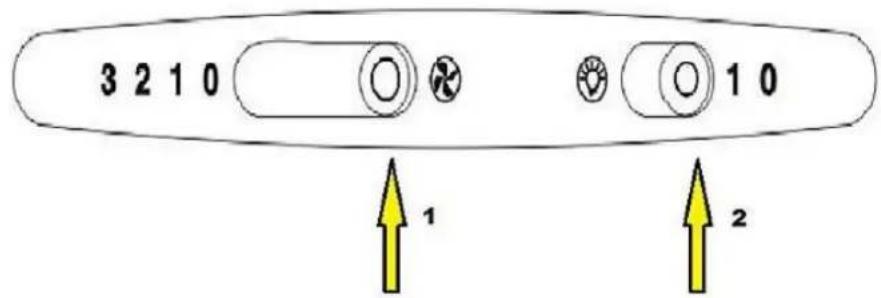

3 Panneau de controlle
1 Réglage du niveau de puissance. 2 Lumière allumée/éteinte..
Allumez la lumière uniquement pendant que l'appareil est utilisé.
N'allumez pas la lumière pour éclairer la pièce.
Attention!
Débranchez l'appareil du réseau électrique avant de le nettoyer ou de l'entretenir. Le non-respect des consignes de nettoyage et d'entretien augmentera le risque d'incendie.
Enlevez toute bague et tout bracelet avant de nettoyer ou entretenir l'appareil; sinon, vous endommagerez la surface de l'appareil.
- Nettoyez le boîtier de l'appareil avec un détergent approprié. Utilisez un tel produit avec soin et économie.
- Ne pas nettoyer le panneau de commande avec un détergent. Utilisez un chiffon humide. Sinon, vous risquez d'endommager les composants électroniques du système de commande.
- Nettoyez les panneaux en verre 7 uniquement avec un détergent approprié.
- Lorsque vous nettoyez ou remplacez les filtres àGRAISE ou les filtres àcharbon, veuillez nettoyer aussi tous les composants visibles sur le fond de l'appareil avec un détergent doux, non acer et dégraissant.
- Ne pas endommager la grille de filtres àGRAISSÉ fabRIQUÉs en métal. La couleur de la surface métallique peut changer en raison des nettoyages fréquents ainsi que de l'utilisation de détergents agressifs.
- De tels changements n’influencent pas la capacité de l’appareil et ne peuvent pas être une raison de déposer une réclamation.
- Ne pas utiliser un nettoyeur à vapeur. RISQUE DE CHOC ÉLECTRIQUE!
- Ne pas utiliser de détergents abrasifs
Filtre acrylique
Remplacez le filtre acrylique régulièrement. La fréquence du remplacement dépend de la fréquence à laquelle vous utilisez l'appareil. Pour plus d'informations veuillez consulter l'emballage des filtres lors de l'achat de nouveaux filtres.

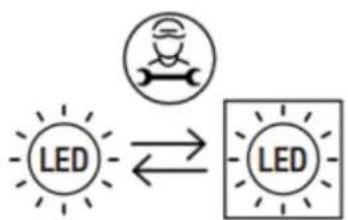

Changement de l'ampoule
AVERTISSEMENT! Éteignez l'appareil et débranchez-le du secteur avant de replacer l'ampoule (utilisez le fusible approprié dans votre boîte à fusibles).
AVERTISSEMENT! L'ampoule LED doit être remplacée uniquement par une personne compétente. Ne remplacez pas l'ampoule vous-même. Si l'ampoule LED est endommagée, veuillez contacter un professionnel qualifié (électricien) : non couvert par la garantie.
AVERTISSEMENT! Débranchez l'appareil de l'alimentation électrique. La hotte est équipée d'un système d'éclairage à technologie LED. Les LED garantissant un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure à celle des lampes traditionnelles et permettent d'économiser 90% d'énergie électrique. En cas de dysfonctionnement du système d'éclairage, contactez le service technique.
Les filtres à charbon conventionnels ne peuvent pas être nettoyés. La capacité de ces filtres est limitée. Vous pouvez utiliser ces filtres pour environ 3-6 mois. Changez un filtre usé. Veuillez trouver plus d'informations sur l'emballage du filtre.
L'appareil ne fonctionne pas du tout.
La fiche d'alimentation de l'appareil n'est pas branchée dans la prise. La fiche d'alimentation est desserrée.
La prise n'est pas alimentée d'énergie. Le fusible est désactivé.
Vérifier la prise appropriée en la connectant avec un autre appareil. Vérifier le fusible. Le voltage est trop bas. Comparez les données sur la plaque signalétique avec les données de votre fournisseur d'énergie.
La lumière fonctionne, mais pas le moteur.
le clapet de ventilation bloque. le moteur de montage défectueux.
débloquez-le. changez le moteur.
Les odeurs de moteurs anormales.
le moteur défectueux
Changez le moteur.
Tache d'huiile
la vanne à sens unique fuit
Réparez la vanne. La connexion entre la base de la cheminée et la cheminée télescopique fuit. Réparez la connexion avec un matériel approprié.
L'appareil vibre.
Le motcur n'est pas correctement fixé fixez le motcur correctement.
La hotte n'est pas correctement fixée. Fixez la hotte correctement.
L'insuffisante capacité d'extraction.
trop de distance entre la hotte et la table de cuisson
descendez la hotte trop de courant d'air à cause de la porte et/ou les fenêtres ouvertes fermez la porte/les fenêtres
L'appareil est instable.
les rails de montage ne sont pas fixés fermement. fixez les rails de montage correctement. les vis ne sont pas fixées fermement. serrez les vis.
Si la hotte ne fonctionne pas correctement et/ou vous pouvez entendre le bruit de fonctionnement augmenter, vérifiez la liste de contrôle ci-dessus:
Les dimensions incorporets du tuyau d'échappement. Une obstruction dans le tuyau d'échappement. Le diamètre du tuyau d'échappement depuis la hotte jusqu'à la boîte murale incluse devrait être de 120 mm; sinon, la capacité du moteur peut être réduite. Si vous avez installé une moustique sur la boite murale, l'évent d'aération peut être obstrué. Verifiez-le en enlevant la moustiquaire. Si le panneau protecteur du boitier mural est équippe de solides lamelles obliques, l'évent d'aération peut être obstrué. Verifiez-le en enlevant le panneau protecteur. Installez un panneau protecteur à lamelles mobiles, qui n'entravent pas l'évent d'aération. Vérifiez l'état et la propriété des filtres. Vérifiez si l'air qui est extrait par la hotte est remplacé pour éviter une pression négative. Lorsque vous mettez en route votre appareil en mode de recirculation, vérifiez si le filtre à charbon a été remplacé à temps (minimum tous les 3-6 mois).
Si l'appareil a un dysfonctionnement qui ne figure pas sur la liste de contrôle ou si vous avez vérifié tous les éléments sur la liste alors que le problème persiste, nous vous prions de pouvoir bien contacter le magasin où vous avez acheté l'appareil.
6 DONNÉES TECHNIQUES
| Modèle | Hotte de cuisson |
| Matériel | Tôle d'acier |
| Capacité maximale/mode d'extraction | 210 m³/h |
| Largeur d'installation | 60.00 cm |
| Interrupteurs coulissants | 2 |
| Le mode de recirculation/extraction8 | ✓ |
| ✓ |
| Puisance en m3/h | 99 | - | 210 |
| Puisance en W | - | -- | 87 |
| Émission du bruit en db/A | 55 | - | 72 |
| Filtre àGRAISSÉ | 1*acryl | ||
| Quantité d'ampoules/W/type | 1 | 1*2W | LED |
| Puisance connectée | 87 W | ||
| Voltage | 220~240V AC/50Hz | ||
| Filtre à charbon | 1*CF 152 | ||
| Dim. H/W/D en cm | 8.00 | 60.00 | 46.50 |
| Cheminée téléscopique en cm | - | ||
| Poids net / brut en kg | 5.00 | 6.00 |
Les accessoires compris : matériel de fixation, mode d'emploi.
7 Gestion de déchets
- Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de la portée des enfants. RISQUE D'ETOUFFEMENT!
- Les anciens appareils et les appareils non-utilisés doivent être envoyés pour être éliminés dans un centre responsable de recyclage. Ne jamais exposer aux flammes nues.
- Avant de jeter un ancien appareil, rendez-le inutilisable. Débranchez l'appareil et coupez complètement le cordon d'alimentation. Jetez immédiatement le cordon et la fiche d'alimentation. Retirez complètement la porte afin que les enfants n'entrent pas dans l'appareil, car cela met leur vie en danger!
- Éliminez le papier et le carton dans les conteneurs réservés.
- Débarrassez-vous des matières plastiques dans les conteneurs réservés.
- Si des conteneurs appropriés ne sont pas disponibles dans votre zone d'habitation, jetez ces matériaux dans un centre de collecte de votre commune chargé du recyclage des déchets.
- Veuillez obtenir des informations plus détaillées auprès de votre revendeur ou des institutions de votre municipalité.
Les matériaux marqués par le présent symbole sont recyclables.
Pour obtenir plus d'informations, veuillez contacter les autorités locales.
Veuillez contacter le magasin où vous avez acheté l'appareil
Mis à jour 14/05/2025
