Type de produit	Kit de scies cloches (hole saws)
Marque	Silverline
Modèle	934114
Diamètres disponibles	De 16 mm à 152 mm (5/8 po à 6 po)
Nombre de scies cloches	20 diamètres différents
Matériaux compatibles	Acier moyen, acier à outils, inoxydable, fonte, cuivre, laiton, bronze, aluminium, bois
Type d'arbre	SDS Plus (pour 14-30 mm) ou hexagonal (pour 32-152 mm)
Foret de guidage	6 mm inclus
Installation	Sans outil, par bague de serrage
Lubrification recommandée	Huile de coupe pour métaux (sauf fonte)
Poids estimé	Environ 0,6 kg
Dimensions de l'emballage (estimées)	25 x 15 x 10 cm
Équipement de sécurité requis	Lunettes, protection auditive et respiratoire, gants
Entretien	Nettoyer régulièrement les copeaux des dents
Pièces détachées disponibles	Arbres SDS Plus et hexagonaux, forets de guidage
Utilisation	Perçage de trous dans divers matériaux avec perceuse

FOIRE AUX QUESTIONS - 934114 SILVERLINE

Comment installer la scie-cloche sur l'arbre ?

Tirez la bague de serrage vers le haut pour rentrer les mâchoires, vissez la scie-cloche sur l'arbre, alignez-la, puis tirez la bague vers le bas pour sortir les mâchoires.

Quelles vitesses utiliser pour couper de l'acier inoxydable avec une scie de 25 mm ?

Pour une scie de 25 mm, la vitesse recommandée pour l'acier à outils et inoxydable est de 175 tr/min.

Quelle huile utiliser pour la coupe des métaux ?

Utilisez une bonne huile de coupe pour métaux, sauf pour la fonte où l'huile n'est pas recommandée.

Que faire si les dents de la scie sont obstruées par des copeaux ?

Supprimez les copeaux régulièrement car des dents encombrées ralentissent la coupe et peuvent provoquer une surchauffe.

Comment ajuster le foret de guidage ?

Desserrez le foret de guidage et ajustez-le de façon à ce que seuls les tranchants effilés dépassent au-delà des dents de la scie-cloche.

Quels équipements de sécurité dois-je porter ?

Portez des lunettes de protection, des protections auditives et respiratoires ainsi que des gants de sécurité.

Puis-je utiliser la scie-cloche sur du bois ?

Oui, la scie-cloche peut couper du bois. Consultez le tableau des vitesses : pour une scie de 16 mm, utilisez 760 tr/min pour le bois.

Quelle taille d'arbre est nécessaire pour une scie de 152 mm ?

Pour les scies de 32 à 152 mm, utilisez un arbre hexagonal (réf. 590590). Pour les tailles 14-30 mm, utilisez un arbre SDS Plus.

Comment retirer une scie-cloche coincée dans le matériau ?

Arrêtez la perceuse, tirez la bague de serrage vers le haut pour libérer les mâchoires, puis dévissez la scie. Si nécessaire, utilisez un extracteur.

Quels matériaux puis-je couper avec cette scie-cloche ?

Vous pouvez couper de l'acier moyen, de l'acier à outils, de l'inox, de la fonte, du cuivre, du laiton, du bronze, de l'aluminium et du bois.

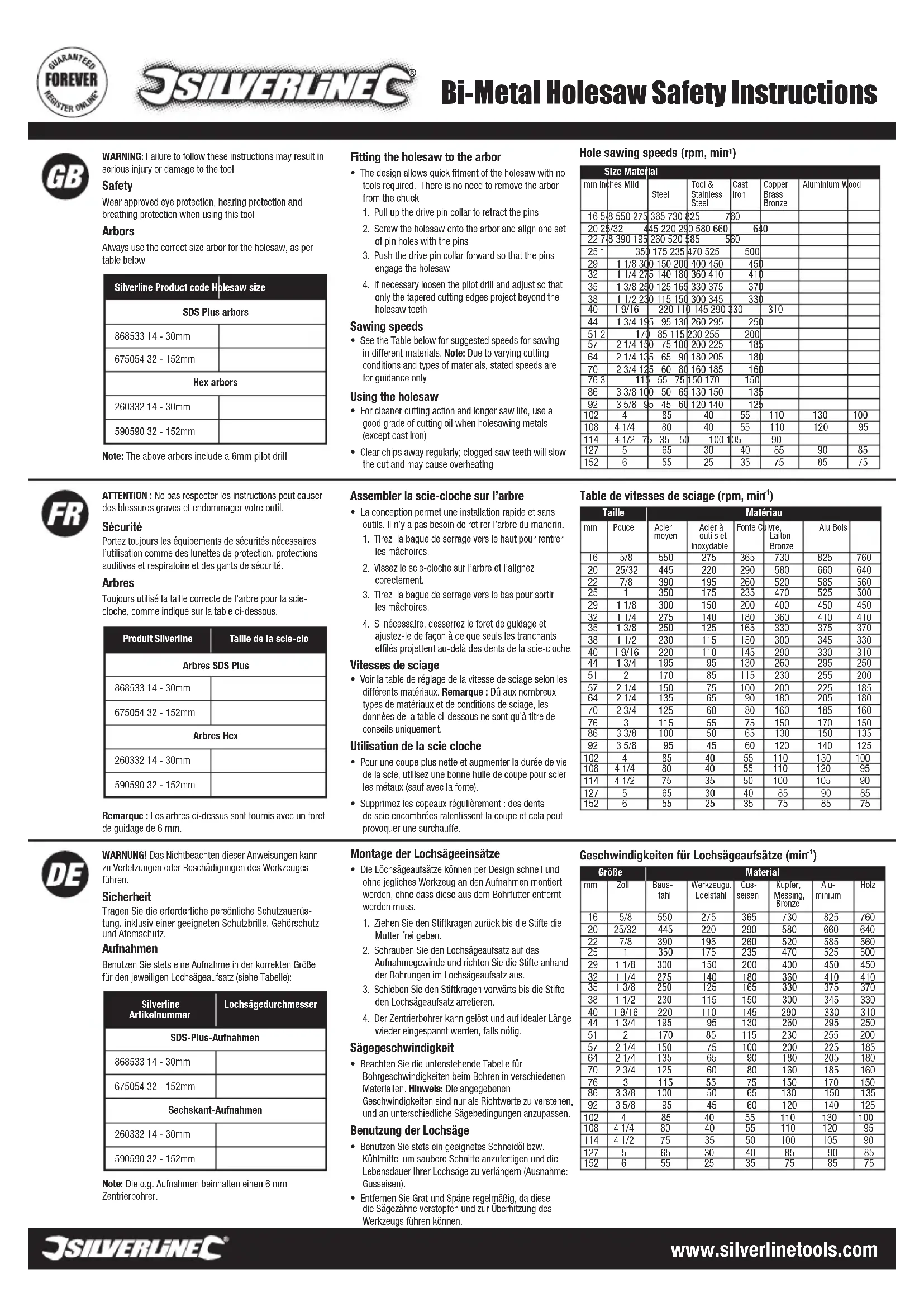

MODE D'EMPLOI 934114 SILVERLINE

ATTENTION: Ne pas respecter les instructions peut causer des blessures graves et endommager votre outil.

Sécurité

Portez tous les équipements de sécurité nécessaires pour l'utilisation comme des lunettes de protection, protections auditives et respiratoire et des gants de sécurité.

Arbres

Toujours utiliser la taille correcte de l'arbre pour la scie-cloche, comme indiqué sur la table ci-dessous.

Produit Silverline	Taille de la scie-clo
Arbres SDS Plus
868533 14 - 30mm
675054 32 - 152mm
Arbres Hex
260332 14 - 30mm
590590 32 - 152mm

Remarque: Les arbres ci-dessus sont fournis avec un foret de guidage de 6mm.

Assembler la scie-cloche sur l'arbre

• La conception permet une installation rapide et sans outils. Il n'y a pas besoin de-retirer l'arbre du mandrin.
• Tirez la bague de serrage vers le haut pour rentrer les mâchoires.
• Vissez le scie-cloche sur l'arbre et l'alignez correctement.
• Tirez la bague de serrage vers le bas pour sortir les mâchoires.
• Si nécessaire, desserrez le foret de guidage et ajustez-le de façon à ce que seuls les tranchants effilés projetten au-delà des dents de la scie-cloche.

Vitesses de sciage

• Voir la table de réglage de la vitesse de sciage selon les différents matériaux. Remarque : En raison des nombreux types de matériaux et de conditions de sciage, les données de la table ci-dessous ne sont qu'à titre de conseils uniquement.

Utilisation de la scie cloche

• Pour une coupe plus nette et augmenter la durée de vie de la scie, utilisez une bonne huile de coupe pour scier les métaux (sauf avec la fonte).
• Supprimez les copeaux régulièrement : des dents de scie encombrées ralentissent la coupe et cela peut provoquer une surchauffe.

Table de vitesses de sciage (rpm, min^-1)

Taille		Matériau
mm	Pouce	Acier moyen	Acier à outils et inoxydable	Fonte Cuvire, Laiton, Bronze	Alu Bois
16	5/8	550	275	365	730	825	760
20	25/32	445	220	290	580	660	640
22	7/8	390	195	260	520	585	560
25	1	350	175	235	470	525	500
29	1 1/8	300	150	200	400	450	450
32	1 1/4	275	140	180	360	410	410
35	1 3/8	250	125	165	330	375	370
38	1 1/2	230	115	150	300	345	330
40	1 9/16	220	110	145	290	330	310
44	1 3/4	195	95	130	260	295	250
51	2	170	85	115	230	255	200
57	2 1/4	150	75	100	200	225	185
64	2 1/4	135	65	90	180	205	180
70	2 3/4	125	60	80	160	185	160
76	3	115	55	75	150	170	150
86	3 3/8	100	50	65	130	150	135
92	3 5/8	95	45	60	120	140	125
102	4	85	40	55	110	130	100
108	4 1/4	80	40	55	110	120	95
114	4 1/2	75	35	50	100	105	90
127	5	65	30	40	85	90	85
152	6	55	25	35	75	85	75
