199882 - Scie SILVERLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de scies-cloches avec arbres
Marque	Silverline
Modèle	199882
Catégorie	Scie
Matériaux compatibles	Acier, acier inoxydable, fonte, cuivre, laiton, bronze, aluminium, bois
Diamètres de scie-cloche	16 mm à 152 mm (5/8 po à 6 po)
Types d'arbre	SDS Plus (pour diamètres 14-30 mm et 32-152 mm) et Hexagonal (pour diamètres 14-30 mm et 32-152 mm)
Foret de guidage	6 mm
Vitesses de coupe recommandées	Tableau fourni : de 55 à 825 tr/min selon matériau et diamètre
Alimentation	Manuel (utilisé avec une perceuse)
Poids estimé	Environ 2,5 kg (kit complet)
Dimensions du kit	Non spécifié
Fonctions principales	Découper des trous dans divers matériaux
Assemblage	Sans outil : tirer la bague de serrage, visser la scie, relâcher la bague
Lubrification	Huile de coupe pour métaux (sauf fonte) pour une coupe nette
Entretien	Nettoyer régulièrement les copeaux des dents pour éviter surchauffe
Sécurité	Porter lunettes, protections auditives et respiratoire, gants
Pièces détachées	Arbres SDS Plus et Hex, forets de guidage 6 mm
Réparabilité	Pièces interchangeables selon le modèle
Informations générales	Notice d'utilisation gratuite disponible en PDF

FOIRE AUX QUESTIONS - 199882 SILVERLINE

Comment assembler une scie-cloche sur l'arbre ?

Tirez la bague de serrage vers le haut pour rentrer les mâchoires, vissez la scie-cloche sur l'arbre et alignez-la correctement, puis tirez la bague vers le bas pour sortir les mâchoires.

Quels équipements de sécurité faut-il porter ?

Portez des lunettes de protection, des protections auditives et respiratoire et des gants de sécurité.

Quelle vitesse de coupe pour de l'acier doux avec une scie de 25 mm ?

D'après le tableau, pour un diamètre de 25 mm (1 pouce) dans l'acier moyen, la vitesse recommandée est de 350 tr/min.

Quelle huile utiliser pour couper les métaux ?

Utilisez une bonne huile de coupe pour scier les métaux, sauf pour la fonte où l'huile n'est pas recommandée.

Comment ajuster le foret de guidage ?

Desserrez le foret de guidage et ajustez-le de façon à ce que seuls les tranchants effilés dépassent au-delà des dents de la scie-cloche.

Quels diamètres de scie-cloche sont disponibles dans ce kit ?

Le kit comprend des scies-cloches de 16 mm à 152 mm (5/8 po à 6 po).

Puis-je utiliser ces scies sur du bois ?

Oui, le tableau indique des vitesses pour le bois ; par exemple, pour une scie de 25 mm, la vitesse recommandée est de 500 tr/min.

Comment nettoyer la scie-cloche ?

Supprimez les copeaux régulièrement des dents de scie pour éviter qu'elles ne s'encombrent, ce qui ralentit la coupe et peut provoquer une surchauffe.

Quelle taille d'arbre utiliser pour une scie de 32 mm ?

Pour une scie de 32 mm, utilisez un arbre SDS Plus (réf. 675054) ou un arbre Hex (réf. 590590) pour les diamètres 32-152 mm.

Que faire si la coupe ralentit ?

Vérifiez que les dents ne sont pas encombrées de copeaux et que la vitesse de la perceuse correspond aux recommandations du tableau. Utilisez de l'huile de coupe si nécessaire.

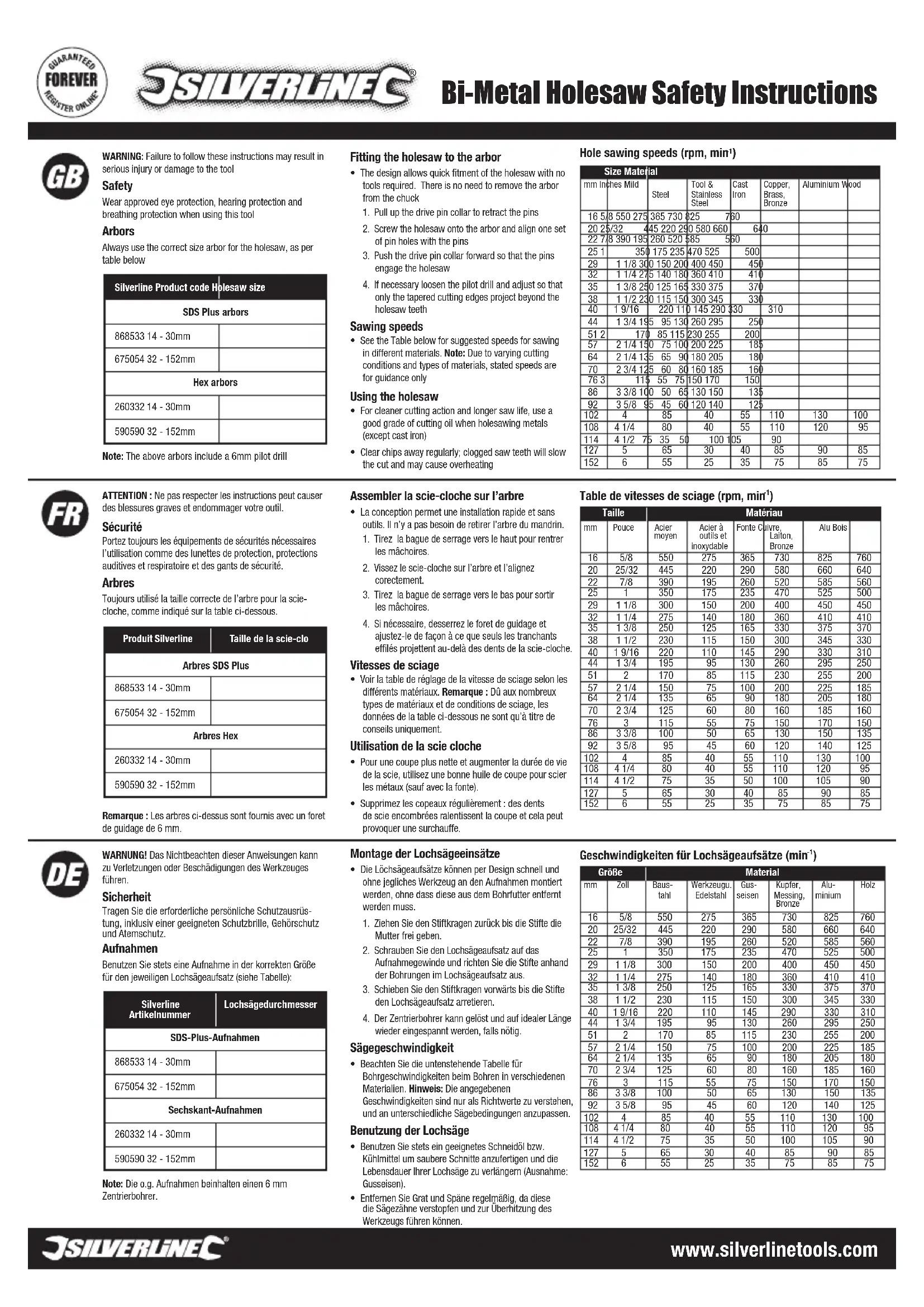

MODE D'EMPLOI 199882 SILVERLINE

ATTENTION: Ne pas respecter les instructions peut causer des blessures graves et endommager votre outil.

Sécurité

Portez tous les équipements de sécurité nécessaires pour l'utilisation comme des lunettes de protection, protections auditives et respiratoire et des gants de sécurité.

Arbres

Toujours utiliser la taille correcte de l'arbre pour la scie-cloche, comme indiqué sur la table ci-dessous.

Produit Silverline	Taille de la scie-clo
Arbres SDS Plus
868533 14 - 30mm
675054 32 - 152mm
Arbres Hex
260332 14 - 30mm
590590 32 - 152mm

Remarque : Les arbres ci-dessus sont fournis avec un foret de guidage de 6 mm.

Assembler la scie-cloche sur l'arbre

• La conception permet une installation rapide et sans outils. Il n'y a pas besoin de-retirer l'arbre du mandrin.
• Tirez la bague de serrage vers le haut pour rentrer les mâchoires.
• Vissez le scie-cloche sur l'arbre et l'alignez correctement.
• Tirez la bague de serrage vers le bas pour sortir les mâchoires.
• Si nécessaire, desserrez le foret de guidage et ajustez-le de façon à ce que seuls les tranchants effilés projetten au-delà des dents de la scie-cloche.

Vitesses de sciage

• Voir la table de réglage de la vitesse de sciage selon les différents matériaux. Remarque : En raison des nombreux types de matériaux et de conditions de sciage, les données de la table ci-dessous ne sont qu'à titre de conseils uniquement.

Utilisation de la scie cloche

• Pour une coupe plus nette et augmenter la durée de vie de la scie, utilisez une bonne huile de coupe pour scier les métaux (sauf avec la fonte).
• Supprimez les copeaux régulièrement : des dents de scie encombrées ralentissent la coupe et cela peut provoquer une surchauffe.

Table de vitesses de sciage (rpm, min^-1)

Taille		Matériau
mm	Pouce	Acier moyen	Acier à outils et inoxydable	Fonte Clivre, Laiton, Bronze	Alu Bois
16	5/8	550	275	365	730	825	760
20	25/32	445	220	290	580	660	640
22	7/8	390	195	260	520	585	560
25	1	350	175	235	470	525	500
29	1 1/8	300	150	200	400	450	450
32	1 1/4	275	140	180	360	410	410
35	1 3/8	250	125	165	330	375	370
38	1 1/2	230	115	150	300	345	330
40	1 9/16	220	110	145	290	330	310
44	1 3/4	195	95	130	260	295	250
51	2	170	85	115	230	255	200
57	2 1/4	150	75	100	200	225	185
64	2 1/4	135	65	90	180	205	180
70	2 3/4	125	60	80	160	185	160
76	3	115	55	75	150	170	150
86	3 3/8	100	50	65	130	150	135
92	3 5/8	95	45	60	120	140	125
102	4	85	40	55	110	130	100
108	4 1/4	80	40	55	110	120	95
114	4 1/2	75	35	50	100	105	90
127	5	65	30	40	85	90	85
152	6	55	25	35	75	85	75
