Type de produit	Parasurtenseur / Conditionneur de ligne
Marque	Tripp Lite
Modèle	LR604
Tension d'entrée	230 V CA (208/220/240 V réglable)
Fréquence	50/60 Hz
Puissance de sortie continue	60 W
Nombre et type de prises	1 prise 5-15R, 1 prise Uniplug
Longueur du cordon d'alimentation	2 m
Valeur nominale d'énergie transitoire	340 J
Atténuation du bruit (à 1 MHz)	20 dB
Indicateurs LED	NORM (vert), LOW/BOOST (jaune), HIGH/TRIM (jaune), VERY LOW/HIGH (rouge), LINE OK (vert), LINE FAULT (rouge)
Protection contre les surtensions	Oui, intégrée
Disjoncteur réarmable	Oui, sur modèles sélectionnés
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Dimensions (H x L x P)	15 x 12 x 13 cm
Poids à l'expédition	2.7 kg
Garantie	2 ans (sous réserve d'enregistrement sous 10 jours)
Entretien	Aucun entretien courant requis ; conserver au sec ; ne pas ouvrir l'appareil
Recommandations de sécurité	Utiliser uniquement à l'intérieur ; brancher sur une prise avec terre ; ne pas utiliser pour équipement de support-vie

FOIRE AUX QUESTIONS - LR604 Tripp Lite

Comment brancher le LR604 ?

Branchez d'abord votre équipement sur les prises de sortie du conditionneur, puis connectez le cordon d'alimentation fourni à l'entrée du LR604 et à une prise murale avec terre. Si nécessaire, utilisez l'adaptateur Schuko fourni pour les prises de type Schuko.

Que signifient les voyants du LR604 ?

Le voyant vert NORM indique une tension normale. Les voyants jaunes LOW/BOOST et HIGH/TRIM s'allument lorsque la tension est respectivement trop basse ou trop haute. Les voyants rouges VERY LOW ou VERY HIGH signalent une tension extrême. Le voyant vert LINE OK confirme une alimentation correcte, tandis que le voyant rouge LINE FAULT indique un défaut de câblage.

Que faire si le disjoncteur se déclenche ?

Retirez la surcharge en débranchant certains appareils, laissez le disjoncteur refroidir environ une minute, puis réinitialisez-le en appuyant sur le bouton du disjoncteur.

Le voyant LINE FAULT s'allume, que dois-je faire ?

Le voyant rouge LINE FAULT indique un défaut de câblage (ex. terre manquante, inversion phase/neutre). Vérifiez la prise murale ; si le problème persiste, faites appel à un électricien qualifié.

Puis-je utiliser le LR604 avec un générateur ?

Oui, à condition que le générateur fournisse une sortie propre et filtrée, sans fluctuations excessives.

Quelle est la capacité de protection contre les surtensions du LR604 ?

Le LR604 offre une protection contre les surtensions de 340 joules et une atténuation du bruit de 20 dB à 1 MHz.

Comment choisir la tension d'alimentation sur le LR604 ?

L'interrupteur d'adaptation à la tension d'alimentation permet de sélectionner 208 V, 220 V ou 240 V selon la tension de votre réseau électrique.

Quelles sont les dimensions et le poids du LR604 ?

Le LR604 mesure 15 x 12 x 13 cm (hauteur x largeur x profondeur) et pèse 2.7 kg en emballage d'expédition.

Quelle est la garantie du LR604 ?

Tripp Lite garantit le LR604 pendant 2 ans à compter de la date d'achat, sous réserve d'enregistrement du produit dans les 10 jours suivant l'achat.

Comment entretenir le LR604 ?

Aucun entretien courant n'est nécessaire. N'ouvrez jamais l'appareil. Nettoyez l'extérieur avec un chiffon sec et conservez-le dans un endroit sec et à l'abri de la chaleur excessive.

MODE D'EMPLOI LR604 Tripp Lite

Conditionneurs de ligne

(220/240V-50/60Hz)

Sûreté 14

Installation Rapide 15

Opération de base 16

Service 17

Caractéristiques 17

Copyright © 2018 Tripp Lite. Tous droits réservés.

Sûreté

Ce manuel contient des instructions et recommandations importantes qui doivent être suivies durant l'installation, l'opération et l'entreposage de tous les Conditionneurs de Ligne de TRIPP LITE.

Recommandations relatives à l'emplacement du conditionneur de ligne

• Installez votre Conditionneur de Ligne à l'intérieur, loin de l'humidité excessive ou de la chaleur, de la poussière ou de la lumière directe du soleil.
• Pour une meilleure exécution, gardez la température intérieure entre 0 C et 40 C (entre 32 F et 104 F).
• Laissez un espace adéquat autour de chaque côté du Conditionneur de Ligne pour la ventilation appropriée.

Recommandations relatives à la connexion du conditionneur de ligne

• Connectez votre Conditionneur de Ligne à une prise de terre C. A. à trois fils. Ne retirez pas ou ne modifiez pas la broche de terre de la prise du Conditionneur de Ligne.
• Si vous reliez votre Conditionneur de Ligne à un générateur de Courant Alternatif, le générateur doit fournir une sortie propre et filtrée.

Recommandation relative au matériel

- N'utilisez pas les Conditionneurs de Ligne de TRIPP LITE pour les applications de support-vie pour lesquelles un défaut de fonctionnement ou une défaillance d'un Conditionneur de Ligne de TRIPP LITE pourrait causer la panne ou pourrait modifier de manière significative l'exécution d'un dispositif de support-vie.

Recommandation relative à la maintenance du conditionneur de ligne

- Les Conditionneurs de Ligne de TRIPP LITE n'exigent pas d'entretien courant. Conservez le Conditionneur de Ligne au sec par tout temps. NE PAS ouvrir l'unité quelqu'en soit la raison.

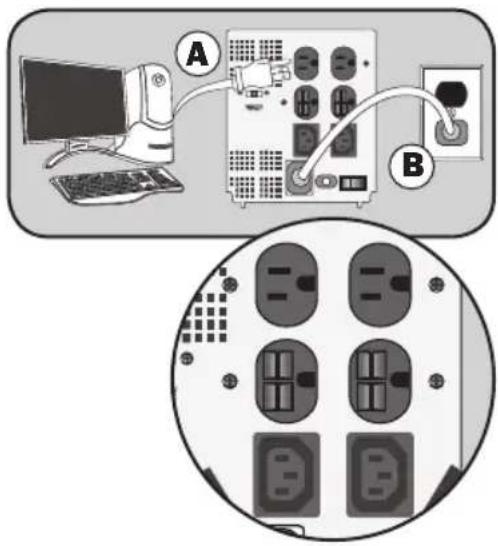

1 Branchez votre équipement au filtre de secteur, et le filtre de secteur à une prise de courant.

• En utilisant le cordon d'alimentation de votre équipement, raccordez votre équipement au régulateur de tension (voir Ⓐ).
• En utilisant le cordon d'alimentation fourni, branchez le cordon à l'entrée du régulateur de tension (à l'arrière) puis sur une prise murale (voir Ⓑ). Si nécessaire, utilisez l'adaptateur Schuko fourni pour le branchement sur la prise murale.

Des cordons et des adaptateurs de prise de courant additionnels sont offerts à www. tripplite. com pour accommoder la plupart des configurations de sorties.

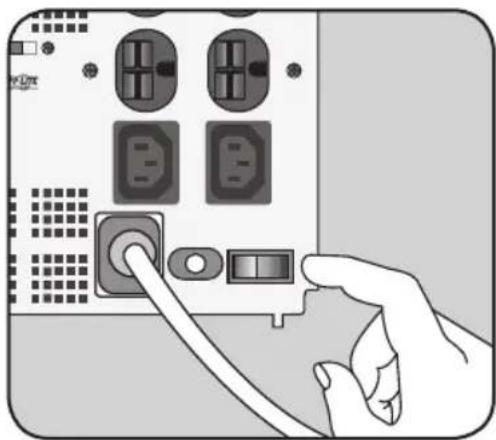

③ Placez l'interrupteur de l'alimentation de votre filtre de secteur à on (sous tension).

Remarque : Interrupteur d'adaptation à la tension d'alimentation — Réglez l'interrupteur d'adaptation à la tension d'alimentation à 208, 220 ou 240 volts pour l'adapter à la tension d'alimentation utilisée (modèles spéciaux).

Voyants de signalisation

Toutes les descriptions concernant les Voyants de Signalisation s'appliquent lorsque le Conditionneur de Ligne est branché à une prise murale et positionné sur ON. (Disponibles sur les modèles choisis uniquement).

Le voyant vert "NORM" s'allumera chaque fois que votre Conditionneur de Ligne est branché et reçoit la puissance normale de ligne C. A.

Les voyants jaunes intitulés "LOW" (ou "BOOST") et "HIGH" (ou "TRIM") s'allumeront lorsque la tension d'entrée est au-dessus ou au-dessous de la tension nominale C. A.

Les voyants rouges intitulés “VERY HIGH” ou “VERY LOW” s'allumeront lorsque la tension d'entrée est considérablement au-dessus ou au-dessous de la tension nominale C. A.

Le voyant vert "LINE OK" s'allumera lorsque l'alimentation C. A. est présente et qu'aucun défaut de cablage ne soit détecté. Lorsque ce voyant est allumé, l'alimentation C. A. est acceptable pour le matériel connecté.

Le voyant rouge “LINE FAULT” s'allumera pour indiquer qu'un défaut de cablage a été détecté. La condition doit être examinée et réparée par un technicien qualifié dès que possible. Une prise murale desserrée peut être la cause de l'allumage de ce voyant. Votre Conditionneur de Ligne va alors identifier les défauts de cablage les plus fréquents (mais pas nécessairement chaque type possible de défaut).

Autres dispositifs du conditionneur de ligne

Les réceptacles fournissent à votre matériel connecté la puissance de ligne CA. Ils vont ajuster la tension d'entrée pour fournir au matériel une alimentation constante de 120 Volts. Les réceptacles protègent également votre matériel contre les surtensions préjudiciables et le bruit de ligne, éliminant ainsi le besoin d'un suppresseur de surtension externe.

Note: Comme le Conditionneur de Ligne corrige les fluctuations des tensions d'entrée, l'unité va émettre un léger signal sonore. La fréquence de ce signal va dépendre de la qualité du courant utilitaire dans votre zone spécifique. Ce signal est normal et indique que le Conditionneur de Ligne est en train de compenser les fluctuations des tensions d'entrée comme décrites dans ce manuel.

Disponible sur des modèles particuliers.

Disjoncteur (disponible sur les modèles choisis)

Si le taux de capacité du Conditionneur de Ligne est dépassé à tout moment, le disjoncteur va s'enclencher. Enlevez alors la surcharge et laissez le disjoncteur refroidir pendant une minute. Réinitialisez le disjoncteur en pressant sur la ventouse.

Service

Si vous renvoyez votre Conditionneur de Ligne à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE, veuillez emballer avec précaution le Conditionneur de Ligne en utilisant le MATÉRIEL D'EMBALLAGE INITIAL qui est livré avec l'unité. Veuillez y joindre une lettre décrivant le problème. Si le Conditionneur de Ligne couvre la période de garantie de 2 ans, veuillez y joindre une copie de votre facture commerciale ou reçu de ventes.

Caractéristiques

Modèle	Puissance de sortie continue (Watts)	Fréquence de la tension (Hz)	Longueur du cordon d'alimentation** (m)	Nombre et type de prises de sortie	Valeur nominale d'énergie transitoire	Limitation des parasites (à 1 MHz)	Dimensions (haut. x long, x larg.) (cm)	Poids à l'expédition (kg)
LR604 60	230/50-60	2 (4)		5-15R, (1) Uniplug	340 20 dB 15 x 12		x 13	2.7
LR1000	1000 230/50-60	2 (4)		5-15R, (1) Uniplug	340 20 dB 17 x 15		x 17	3.6
LR2000	2000 230/50-60	2 (2)		5-15R, (2) 6-15R, (2) IEC-320, (1) Uniplug INT	1360 50 dB 17 x 15		x 17	4.5

*Plage nominale de tension de sortie : 168 à 278 V CA. La tension de sortie nominale du LR2000 peut être réglée à 208/220 ou à 240 V CA. **Les cordons d'alimentation sont conformes aux normes IEC-320 (femelle) et NEMA 5-15 (mâle); le cordon d'alimentation du LR2000 est conforme aux normes IEC-320 (femelle) et NEMA 6-15 (mâle).

TRIPP LITE garantit ses produits contre tout défaut aussi bien de matériel que de main d'œuvre pour une période de deux ans à partir de la date d'achat initiale. L'obligation de Tripp Lite sous cette garantie est limitée à la réparation ou au remplacement (à son propre choix) de tous produits défectueux. Pour bénéficier du service sous cette garantie, vous devez obtenir un numéro d'Autorisation de Retour de Marchandise (RMA) de la part de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou au centre de réparation autorisé par TRIPP LITE avec les frais de transport payés d'avance et doivent être accompagnés d'une brève description du problème rencontré et de la preuve de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel qui a été endommagé par accident, par négligence ou par abus, ou qui a été altéré ou modifié quelqu'en soit la manière. Cette garantie s'applique uniquement à l'acheteur initial qui doit avoir enregistré convenablement le produit sous les 10 jours de la date d'achat.

EXCEPTÉ DE LA MANIÈRE MENTIONNEE CI-DESSUS, TRIPP LITE NE FAIT AUCUNES GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS DES GARANTIES DE CAPACITES ET D'APTITUDES MARCHANDES POUR UN BUT PARTICULIER. Certaines juridictions ne permettent pas la limitation ou l'exclusion des garanties impliquées; par conséquent, la (les) limitation(s) ci-dessus mentionnée(s) ne peut (peuvent) pas s'appliquer à l'acheteur.

EXCEPTÉ DE LA MANIÈRE MENTIONNEE CI-DESSUS, EN AUCUN CAS TRIPP LITE NE SERA RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS, OU CONSÉCUTIFS PROVENANT DE L'UTILISATION DE CE PRODUIT, MÊME SI INFORMÉS DE LA POSSIBILITÉ D'UN TEL DOMMAGE. Spécifiquement, TRIPP LITE n'est pas responsable de coûts, tels que les pertes de profits ou de revenus, la perte de matériel, la perte de l'usage du matériel, la perte de logiciel, la perte de données, les coûts de produits de remplacement, les réclamations par les tiers, ou autrement.

La politique de TRIPP LITE est une des améliorations constantes. Les caractéristiques sont sujettes à des modifications sans communication préalable.

L'information de conformité WEEE pour les clients de tripp lite et recycleurs (union européenne)

Sous les directives et règlements de déchet d'équipements électriques et électroniques (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite, ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut
