| Type de produit | Compteur électronique industriel à présélection |
| Marque | IFM |
| Modèle | E89005 |

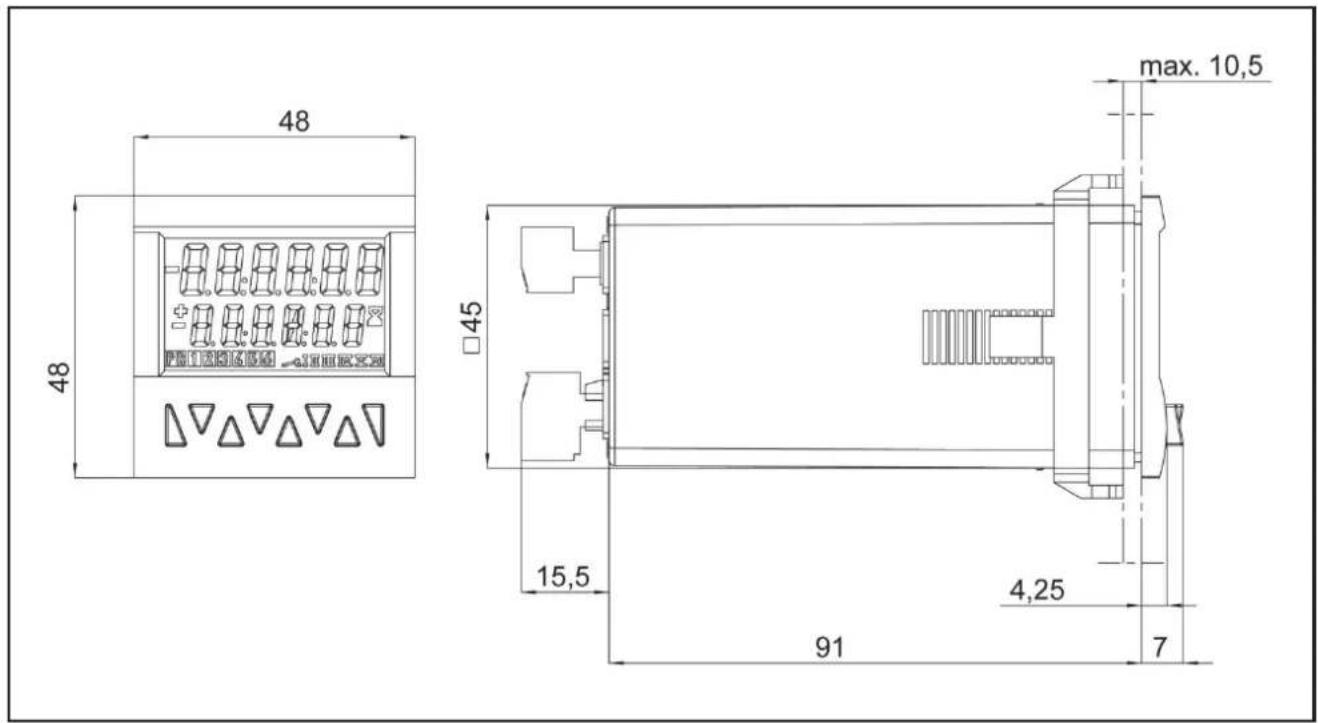

| Dimensions (L x H x P) | 48 x 48 x 91 mm |

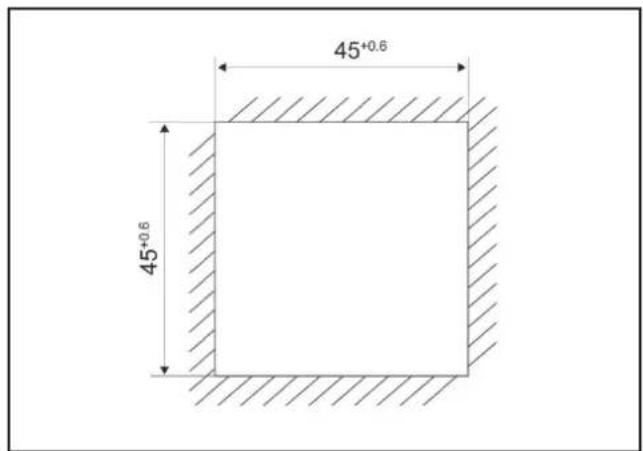

| Découpe tableau | 45 +0,6 x 45 +0,6 mm |
| Poids | env. 125 g |
| Alimentation | 90…260 V AC, 50…60 Hz, max. 8 VA |
| Fusible externe recommandé | T 0,1 A |
| Affichage | LCD positif 6 digits, rétro-éclairage vert, 2 lignes |
| Hauteur des chiffres (ligne supérieure/inférieure) | 9 mm / 7 mm |
| Entrées signal et automate | INP A, INP B, RESET, GATE, LOCK, MPI (8 bornes débrochables) |
| Sorties | 2 relais : 1 NO (sortie 1) + 1 inverseur (sortie 2) |
| Pouvoir de coupure sorties | max. 250 V AC / 110 V DC, 3 A, 750 VA / 90 W |
| Fonctions principales | Compteur d'impulsions, temporisateur, tachymètre / compteur de fréquence, 2 présélections |
| Fréquence de comptage max. | 55 kHz (impulsions), 65 kHz (fréquence) |
| Protection des données | > 10 ans (EEPROM) |
| Indice de protection (face avant) | IP65 |
| Classe de protection | 2 (selon EN 61010‑1) |
| Température de fonctionnement | -20…65 °C |
| Température de stockage | -25…75 °C |
| Matière du boîtier | Polycarbonate UL94 V-2 |
| CEM | EN 61000-6-2 (immunité), EN 55011 classe B (émission) |
| Entretien et nettoyage | Sans entretien ; nettoyer la face avant avec un chiffon doux et de l'eau |
| Pièces détachées et réparabilité | Réparation par le fabricant uniquement ; aucune pièce réparable par l'utilisateur |
| Homologations | Déclaration de conformité CE sur www.ifm.com |
FOIRE AUX QUESTIONS - E89005 IFM
Questions des utilisateurs sur E89005 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compteur électronique industriel au format PDF gratuitement ! Retrouvez votre notice E89005 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E89005 de la marque IFM.

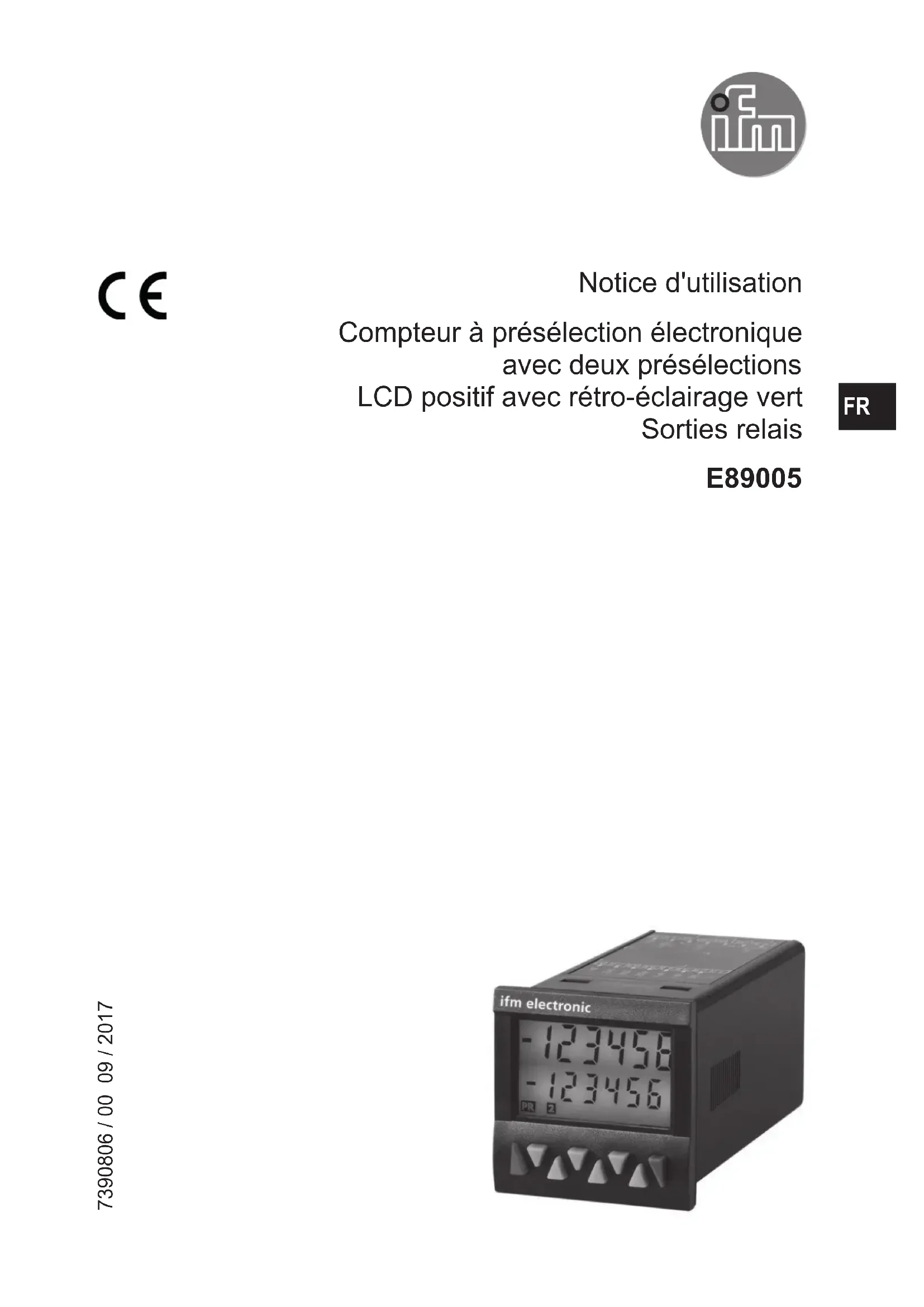

MODE D'EMPLOI E89005 IFM
Notice d'utilisation

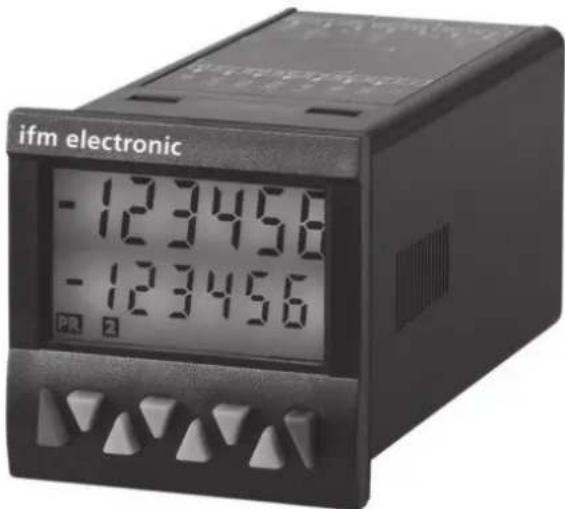

Compteur à présélection électronique avec deux présélections
LCD positif avec rétro-éclairage vert Sorties relais
E89005
1 Remarque préliminaire... 5
1.1 Symboles utilisés 5 1.2 Avertissements utilisés 5
2 Consignes de sécurité 5
3 Fonctionnement et caractéristiques 6
3.1 Descriptif général 6
3.1.1 Modes d'entrée 7 3.1.2 Fonctions de sortie.... 7
3.2 Entrées....7
3.2.1 INP A, INP B. 7 3.2.2 RESET 7 3.2.3 GATE 7 3.2.4 ENTRÉE DE VERROUILLAGE 7 3.2.5 MPI....7
3.3 Sorties 8
3.3.1 Sorties activées 8
4. Montage 8 5. Raccordement électrique 9
5.1 Information sur l'immunité aux parasites 9 5.2 Connexions 10
5.2.1 Entrées signal et automate 10 5.2.2 Tension d'alimentation et sorties 10
6 Éléments de visualisation et de service.....11
6.1 Message d'erreur..... 11
7.1 Accès au menu de programmation.... 12 7.2 Sélection du menu principal 12 7.3 Accès aux sous-menus 12 7.4 Sélection des éléments de menu 12 7.5 Réglage des éléments de menu.... 13 7.6 Adopter le réglage 13 7.7 Terminer la programmation 13 7.8 Réglage des présélections.... 15
7.8.1 Réglage via les boutons décades 15 7.8.2 Réglage via la fonction d'apprentissage 15 7.8.3 Réglage de la présélection relative (trail) 16
7.9 Fonction de réglage 16
8 Paramètres... 17

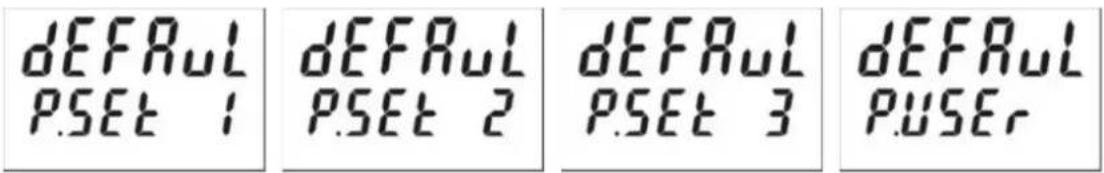

8.1 Paramètres standard 17 8.2 Tableau : Paramétrages standard 17 8.3 Réglage des fonctions de base de l'appareil 18
8.4 Compteur d'impulsions.... 18
8.4.1 Entrée.... 18 8.4.2 Mode.... 20 8.4.3 Config.... 22 8.4.4 Mode reset.... 23 8.4.5 Présélection 1.... 23 8.4.6 Présélection 2.... 24
8.5 Temporisateur.... 26
8.5.1 Entrée....26 8.5.2 Mode....27 8.5.3 Config....29 8.5.4 Mode reset....29 8.5.5 Présélection 1....30 8.5.6 Présélection 2....31
8.6 Tachymètre/compteur de fréquence.... 33
8.6.1 Entrée.... 33 8.6.2 Configuration.... 34 8.6.3 Présélection 1 35 8.6.4 Présélection 2 36
9.1 Modes d'entrée.... 38
9.1.1 Comptage d'impulsions 38 9.1.2 Comportement dans le temps 41 9.1.3 Compteur de fréquence 42
9.2 Fonctions de sortie.... 43

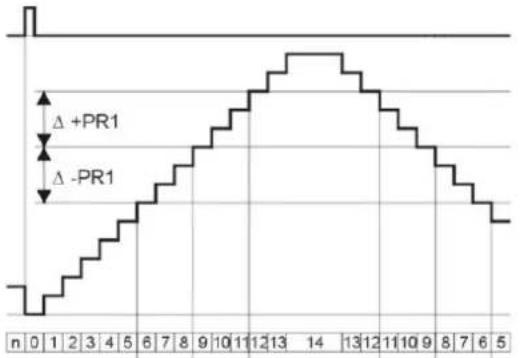

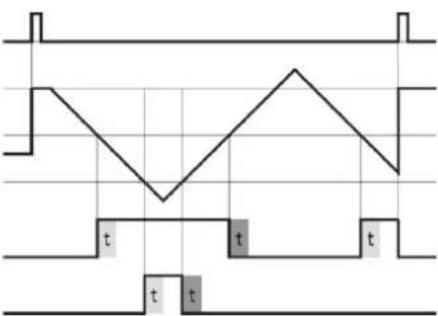

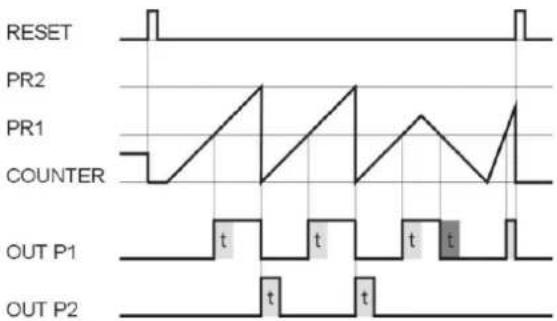

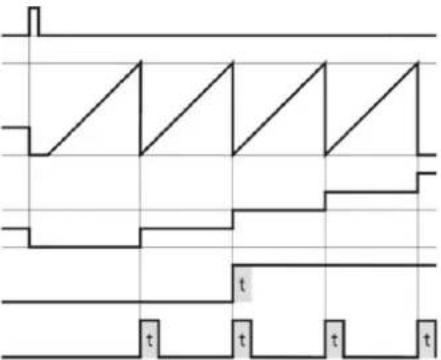

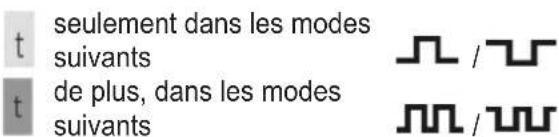

9.2.1 Modes "Add" 43 9.2.2 Sous-modes.... 44 9.2.3 Modes "trail" 45
11 Données techniques 47
11.1 Données générales 47 11.2 Compteur d'impulsions 47 11.3 Tachymètre/compteur de fréquence 47 11.4 Temporisateur.... 48 11.5 Entrées signal et automate 48 11.6 Sorties 49
11.6.1 Sortie 1....49 11.6.2 Sortie 2. 49
11.7 Tension d'alimentation 49 11.8 Alimentation capteurs 49 11.9 Conditions climatiques 49 11.10 CEM 50 11.11 Sécurité de l'appareil 50 11.12 Données mécaniques.... 50
11.13 Connexions.... 50
12 Entretien, réparation et élimination. 51 13 Homologations/normes.... 51 14 Annexe 51
1 Remarque préliminaire
Avant la mise en service de l'appareil, lire attentivement la notice d'utilisation.
Pour votre propre sécurité et pour la sécurité opérationnelle, respectez tous les avertissements et consignes. Si cet appareil n'est pas utilisé selon cette notice d'utilisation, la protection prévue n'est plus assurée.
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
Référence croisée
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire
Avertissement
Avertissement de dommages corporels graves.
Danger de mort ou de graves blessures irréversibles.
Attention
Avertissement de dommages corporels.
Danger de blessures légères, réversibles.
Avertissement de dommages matériels.
2 Consignes de sécurité
Utiliser l'appareil uniquement s'il est dans un état technique impeccable. Utiliser l'appareil uniquement pour les applications pour lesquelles il a été prévu.
Prendre en compte les aspects de sécurité et d'éventuelles sources de danger et respecter toujours les consignes de la notice d'utilisation.
Avertissement
Si l'appareil est utilisé pour surveiller des machines ou des process où une défaillance de l'appareil ou une erreur de manipulation peut entraîner le risque d'un défaut de machine ou d'un accident du personnel opérateur, il est de votre responsabilité de prendre des mesures de sécurité correspondantes.
3 Fonctionnement et caractéristiques
Le compteur à présélection détecte et mesure des impulsions, des heures et des fréquences tout en offrant une multitude de différents modes de fonctionnement.
En même temps, le compteur à présélection traite des présélections programmées.
L'appareil est conçu pour des applications dans des processus et systèmes de commande industriels, dans des chaînes de fabrication dans les industries des métaux, du bois, du plastique, du papier, du verre et du textile, etc.
Toute utilisation dépassant ce cadre n'est pas considérée comme une application pour laquelle l'appareil est prévu.
Limiter les surtensions sur les connexions de l'appareil aux valeurs de la catégorie de surtension II.
L'appareil ne peut être utilisé que correctement installé dans une armoire électrique et conformément aux instructions du chapitre "Données techniques" (→ 11 Données techniques).
Le fonctionnement correct de l'appareil dépend de l'utilisation d'un fusible externe approprié. Vous trouverez des informations sur la sécurisation recommandée dans (→ 11.7 Tension d'alimentation).
L'appareil n'est pas approprié pour les zones explosives et les applications exclues par EN 61010 partie 1.
3.1 Descriptif général
• Affichage LCD multifonctions 6 digits
- Affichage LCD à deux lignes avec des symboles pour la présélection affichée et l'état des deux sorties
- Affichage simultané de la valeur courante et des présélections/des compteurs secondaires
• Afficheur rétro-éclairé
- Addition/soustraction. Compteur à 2 présélections
- Sorties relais
- Réglage des présélections via les boutons à l'avant ou via la fonction d'apprentissage
- Présélection échelonnée ou présélection relative
- Compteur d'impulsions, de fréquence, de temps ou de lots
- Compteur à présélection, compteur de lots ou compteur totalisateur (compteur cumulatif)
- Fonction de réglage pour le compteur d'impulsions et le compteur de temps
- Facteur de multiplication et de division (00,0001...99,9999) pour compteurs d'impulsions et de fréquence
- Fonction valeur moyenne et temporisation de démarrage pour compteurs de fréquence
- Mode RESET à 4 niveaux
- Verrouillage des boutons-poussoirs à 3 niveaux (Lock)
- Entrée MPI pour DisplayLatch, fonction d'apprentissage ou fonction de réglage
3.1.1 Modes d'entrée
- Compteur d'impulsions : cnt. dir, up. dn, up. up, quad, quad2, quad4, A/B, (A-B)/Ax100%
• Temporisateur : FrErun, Auto, InpA, InpB, InpB, InpB - Compteur de fréquence : A, A-B, A+B, quad, A/B, (A-B)/Ax100%
3.1.2 Fonctions de sortie
Entrées signaux : fonction selon mode de fonctionnement.
Fréquence max. 60 kHz, peut être réglée sur 30 Hz via le menu de programmation.
- Compteur d'impulsions : entrées de comptage
- Temporisateur : entrée de démarrage et entrées de démarrage/arrêt
- Compteur de fréquence : entrées fréquence
3.2.2 RESET
Entrée reset dynamique : remet à zéro le compteur d'impulsions ou le temporisateur (mode de comptage addition) ou les remet à la valeur de présélection 2 (mode de comptage soustraction). L'entrée reset peut être bloquée dans le menu de programmation
- Compteur d'impulsions : entrée RESET • Temporisateur : entrée RESET
- Compteur de fréquence : sans fonction
3.2.3 GATE
Entrée par porte statique : La fonction dépend du mode de fonctionnement.
- Compteur d'impulsions : aucun comptage tant qu'il est activé
- Temporisateur : aucun chronométrage tant qu'il est activé (Gate. hi), aucun chronométrage tant qu'il n'est pas activé (Gate. Lo).
- Compteur de fréquence : aucun comptage tant qu'il est activé
3.2.4 Entrée de verrouillage
Entrée statique de verrouillage des boutons-poussoirs pour les présélections ou la programmation. Le niveau de verrouillage peut être réglé dans le menu de programmation.
3.2.5 MPI
Entrée : programmable en tant qu'entrée DisplayLatch, Set ou Teach.
3.3 Sorties
2 Sorties relais avec contacts libres de potentiel (→ 11.6 Sorties).
3.3.1 Sorties activées
Une sortie activée est affichée
En cas de circuits de sécurité, les sorties relais peuvent être inversées, c'est-à-dire les relais déclenchent quand les présélections sont atteintes. Pour cela, les paramètres Pr. OUT1 et Pr. OUT2 doivent être réglés sur 📁 (signal permanent) ou 📋 ou 📃 (signal fugitif). Voir (→ 2 Consignes de sécurité).
Attention
Monter l'appareil à l'abri de sources thermiques et éviter le contact direct avec des fluides corrosifs, de la vapeur chaude, etc.
▶ Enlever la bride de fixation de l'appareil. ▶ Insérer l'appareil par l'avant dans la découpe du tableau de commande en s'assurant du positionnement correct du joint d'étanchéité du panneau avant. Pousser la bride de fixation par derrière sur l'appareil jusqu'à ce que les étriers à ressort soient sous tension et les clips en bas soient encliquetés.
Avertissement
Mettre l'appareil hors tension avant des travaux d'installation ou d'entretien. Des appareils alimentés en AC ne doivent être raccordés au réseau BT qu'à l'aide d'un interrupteur ou d'un fusible. Des travaux de montage et d'entretien ne doivent être effectués que par du personnel qualifié.
5.1 Information sur l'immunité aux parasites
Toutes les connexions sont protégées contre les sources parasites externes.
Le lieu d'application doit être sélectionné de manière à exclure toute perturbation inductive ou capacitive sur l'appareil ou ses câbles de raccordement ! Les influences indésirables (par ex. produites par des alimentations à découpage, moteurs, régulateurs à découpage ou contacteurs) peuvent être réduites à l'aide d'un câblage et de chemins de câbles appropriés.
Mesures à prendre :
▶ Raccorder la borne 2 (GND) à la masse. N'utiliser que des câbles blindés pour les câbles automates et signaux. ▶ Mettre le blindage du câble sur les deux extrémités. La section du câble doit être supérieure à 0,4 mm². ▶ Le raccordement du blindage à l'équipotentiel doit être aussi court que possible et sur une grande surface (basse impédance). ▶ Ne pas raccorder les blindages au tableau de commande que s'il est également mis à la terre. L'appareil doit être installé à une distance aussi grande que possible d'éventuels câbles perturbés. ▶ Ne pas poser les câbles signaux et automate en parallèle avec des câbles conducteurs. Les câbles et leurs isolations doivent correspondre aux plages de température et de tension prévues.

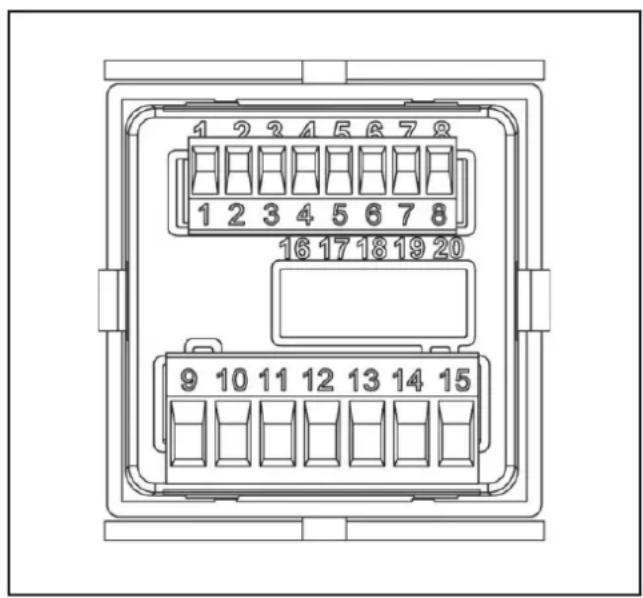

5.2 Connexions
5.2.1 Entrées signal et automate
| Borne | Description | Fonction |
| 1 | 24 V DC / 80 mA | Tension d'alimentation du capteur |
| 2 | GND (0 VDC) | Connexion commune pour les entrées signal et automate |
| 3 | INP A | Entrée signal A |
| 4 | INP B | Entrée signal B |
| 5 | RESET | Entrée reset |
| 6 | LOCK | Verrouillage des boutons-poussoirs |
| 7 | GATE | Entrée par porte |
| 8 | MPI | Entrée utilisateur |
5.2.2 Tension d'alimentation et sorties
| Borne | Description | Fonction |
| 9 | Contact relais C1 | Sortie 1 |
| 10 | Contact relais NO1 | |
| 11 | Contact relais C2 | Sortie 2 (inverseur) |
| 12 | Contact relais NO2 | |
| 13 | Contact relais NC2 | |
| Borne Description Fonction | ||
| 14 90...260 V | AC N Tension d'alimentation | |
| 15 90...260 V | AC L | |
NO = normalement ouvert
NC = normalement fermé
C = contact commun

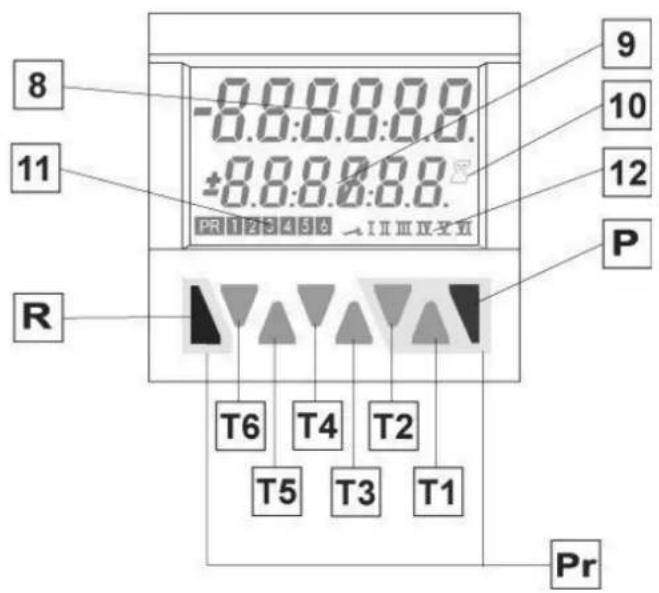

6 Éléments de visualisation et de service
8 Valeur compteur actuelle / compteur principal
9 Valeur de présélection / somme globale / compteur de lots
10 Indicateur de fonctionnement du temporisateur
11 Indique la valeur de présélection affichée
12 Indique la sortie de présélection qui est activée
Pr Boutons nécessaires à la programmation des paramètres (en gris)
[R], [P], [T1], [T2]
6.1 Message d'erreur
La valeur souhaitée est en dehors de la plage admissible.
7.1 Accès au menu de programmation
▶ Appuyer sur [R] et [P] simultanément pendant 3 s.
La fenêtre de confirmation est indiquée sur l'affichage. Le menu de programmation peut être quitté via [P].
La fenêtre de confirmation est indiquée sur l'affichage.
7.2 Sélection du menu principal
Les menus peuvent être sélectionnés via les boutons [T2] (en avant) et [T1] (en arrière).
7.3 Accès aux sous-menus
Appuyer sur [P] pour ouvrir le sous-menu, le premier élément de menu est affiché.
7.4 Sélection des éléments de menu
[P] permet de sélectionner un élément de menu dans le sous-menu.

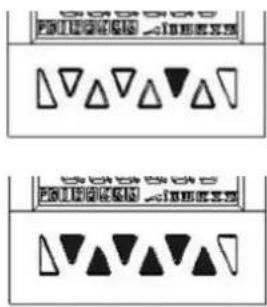

7.5 Réglage des éléments de menu
Les éléments de menu correspondants peuvent être sélectionnés via [T2].
Pour le réglage de valeurs numériques, chaque décade est attribuée à un bouton. Chaque pression d'un bouton augmente la valeur d'une unité.
7.6 Adopter le réglage
Appuyer sur [P] pour adopter le réglage actuel et procéder au prochain élément de menu.
7.7 Terminer la programmation
Il est possible d'annuler la programmation dans chaque élément de menu en appuyant sur le bouton reset.
▶ Appuyer sur [R].
La fenêtre de confirmation est indiquée sur l'affichage.
Les valeurs qui ont été entrées préalablement sont maintenues. Elles peuvent être vérifiées encore une fois et adaptées si nécessaire.
▶ Appuyer sur [T2] pour terminer la programmation.
La fenêtre de confirmation est indiquée sur l'affichage.
Les réglages changés sont sauvegardés dans l'EEPROM. [SAVE] est affiché pendant 2 s.


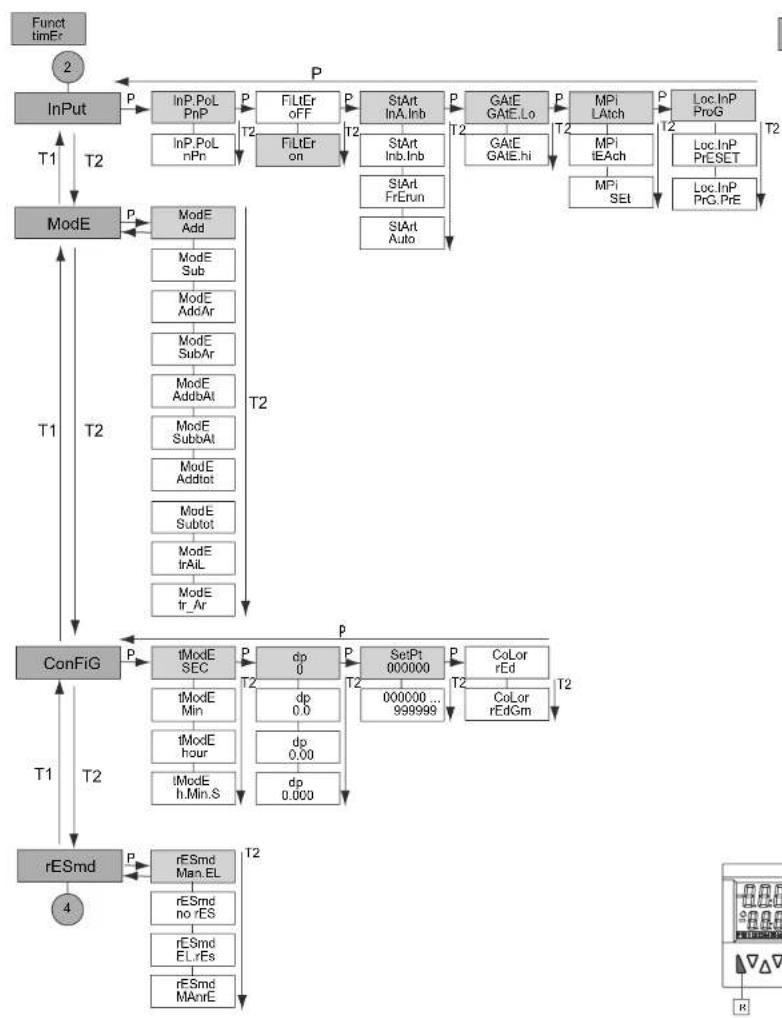

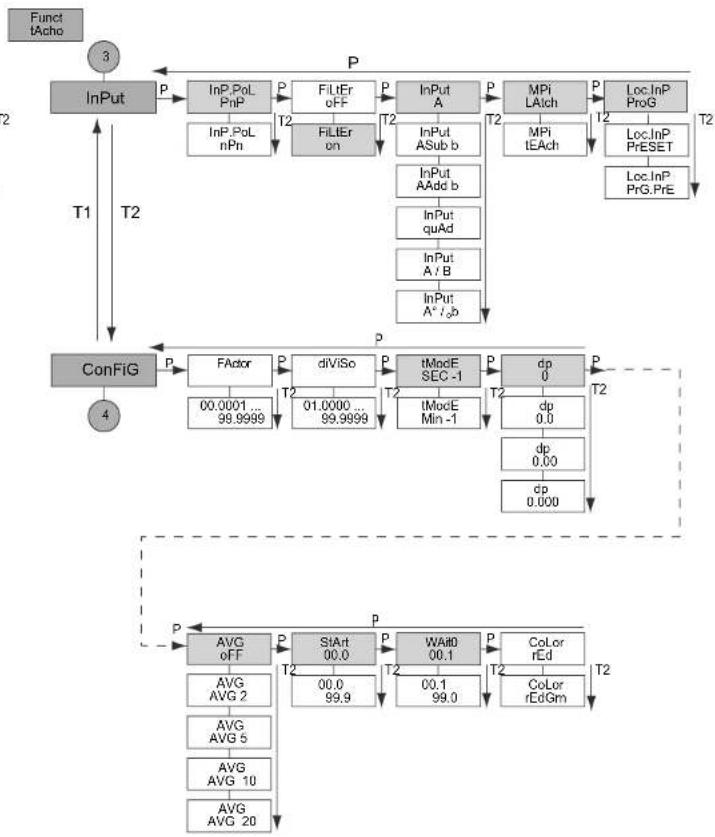

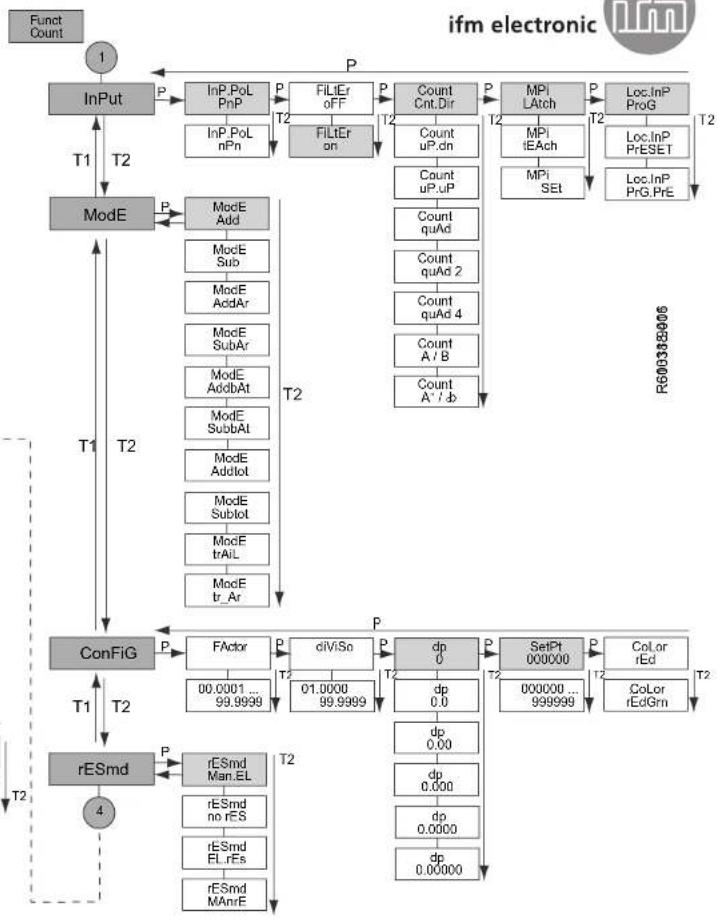

La structure complète des paramètres et des menus se trouve en annexe.
7.8.1 Réglage via les boutons décades
Preset 2 est toujours affiché dans la ligne en bas dans le mode de programmation. Les exceptions sont les opérations de sortie AddBat, SubBat, AddTot et SubTot.
Appuyer sur [P] jusqu'à ce que la présélection à changer est indiquée. (PR1 ou PR2)
Appuyer sur un bouton décade quelconque.
L'affichage passe au mode d'édition.
▶ Régler la valeur de présélection souhaitée à l'aide des boutons décades.
▶ Appuyer sur [P] pour confirmer et sauvegarder la valeur
L'affichage passe au mode d'édition de la prochaine présélection. (PR1 ou PR2)
Après env. 3 s sans pression sur les boutons décades ou en appuyant sur le bouton [R], la nouvelle valeur de présélection est adoptée et le compteur retourne au mode de fonctionnement.
7.8.2 Réglage via la fonction d'apprentissage
▶ Régler l'entrée MPI sur TEACH.
▶ Activer l'entrée MPI (logique d'entrée NPN ou PNP) brièvement.
La valeur actuelle du compteur est adoptée en tant que nouvelle valeur de présélection.
Après, la valeur de présélection peut toujours être changée avec les boutons décades.

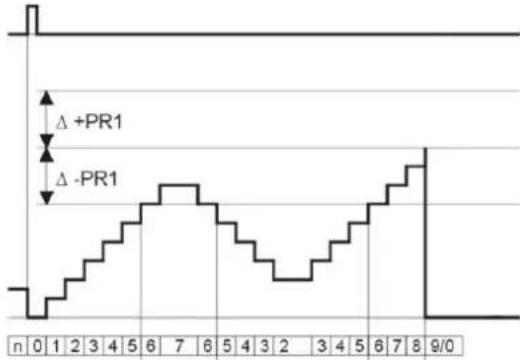

7.8.3 Réglage de la présélection relative (trail)
Si une présélection relative est programmée, la valeur pour la présélection 2 peut être réglée via les boutons décades ou via la fonction d'apprentissage.
Pour la présélection 1, la valeur doit être réglée via les boutons décades. Il n'est pas possible d'utiliser la fonction d'apprentissage.
7.9 Fonction de réglage
Le compteur d'impulsions et le temporisateur peuvent être préréglés sur une valeur via la fonction de réglage
▶ Régler l'entrée MPI sur SEt
▶ Régler l'élément de menu SEtPt sur la valeur souhaitée.
▶ Activer l'entrée MPI (logique d'entrée NPN ou PNP) brièvement.
Pour les opérations de sortie additionnantes, le compteur d'impulsions ou le temporisateur est réglé sur la valeur définie pour SEtPt. Pour les fonctions de sortie soustrayantes, le compteur d'impulsions ou le temporisateur est réglé sur la différence entre la valeur de présélection 2 et la valeur de SEtPt.
8.1 Paramètres standard
Trois paramétrages standard sont disponibles par défaut. Ils peuvent être adaptés à volonté. Chaque fois que les paramétrages sont confirmés, tous les paramètres sont remis aux valeurs du tableau.
Le paramétrage standard P. USEr est librement configurable.
| Affichage | Description | P.SET 1 | P.SET 2 | P.SET 3 | P.USEr |
| Func | Fonctions de base de l'appareil | Count | Count | Count | ProgrammableRéglages par l'utilisateur |
| InP.PoL | Polarité d'entrée | PnP | PnP | PnP | |
| FiLtEr | Filtre pour les entrées signaux InpA et InpB | activé | oFF | oFF | |
| Count | Mode entrée de comptage | Cnt.dir | uP.dn | Quad | |
| MPi | Entrée utilisateur | LAtch | LAtch | Set | |
| Loc.InP | Entrée de verrouillage | ProG | ProG | ProG | |
| ModE | Mode | Add | Sub | TrAiL | |
| FActor | Facteur de multiplication | 01.0000 | 01.0000 | 01.0000 | |
| diViSo | Facteur de division | 01.0000 | 01.0000 | 01.0000 | |
| dP | Point décimal | 0 | 0 | 0.00 | |
| SEtPt | Valeur réglée | 000000 | 000000 | 0000.00 | |
| CoLor | Couleur de l'affichage | red.Grn | red.Grn | red.Grn | |
| rESmd | Mode reset | Man.EL | Man.EL | Man.EL | |
| PrES 1 | Présélection 1 | activé | activé | activé | |
| Pr.Out 1 | Présélection sortie 1 | ||||
| t.Out 1 | Durée du signal fugitif de la sortie 1 | - | 00.10 | - | |
| Pr.Out 2 | Présélection sortie 2 | ||||
| t.Out 2 | Durée du signal fugitif de la sortie 1 | - | 00.10 | 00.10 |
Les réglages usine sont sur fond gris
La structure complète des paramètres et des menus se trouve en annexe.

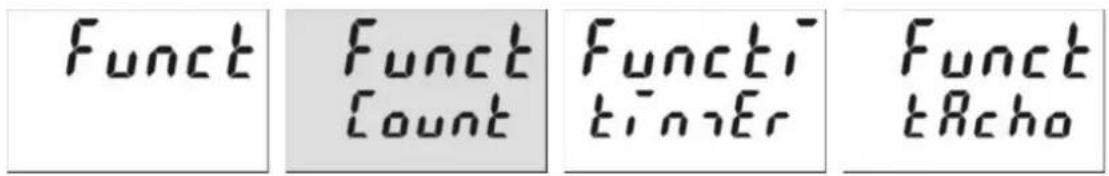

8.3 Réglage des fonctions de base de l'appareil
Paramètres et sous-menus des fonctions de base
• Compteur d'impulsions (→ 8.4) • Temporisateur/compteur horaire (→ 8.5) • Tachymètre/compteur de fréquence (→ 8.6)
8.4.1 Entrée
Sous-menus pour les entrées signaux et automates.
Les réglages usine sont sur fond gris
| Affichage | Description | |
| Sous-menu | Valeur | |
| InP.PoL | Polarité d'entrée | |
| PnP | PNP : commutation positive pour toutes les entrées | |
| NPN | NPN : commutation à 0 V pour toutes les entrées | |
| FiLtEr | Filtre pour les entrées signaux InpA et InpB | |
| oFF | Fréquence de comptage maximum | |
| activé | Réduit à 30 Hz env. (pour la commande avec des contacts mécaniques) | |
| Affichage Description | ||
| Sous-menu Valeur | ||
| Count Mode entrée de comptage | ||

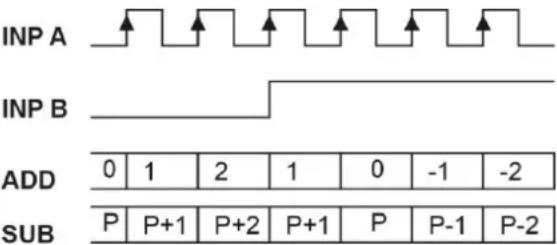

| Cnt.Dir Comptage/sens du comptageINP A : Entrée de comptageINP B : Entrée du sens de comptage | ||

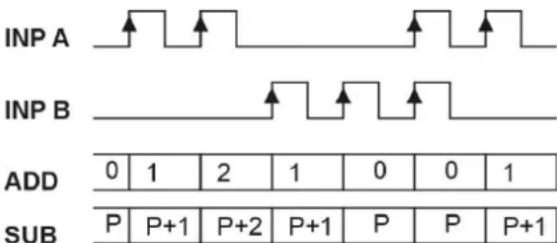

| uP.dn Comptage différence [A-B]INP A : Entrée de comptage addINP B : Entrée de comptage sub | ||
| uP.uP Totalisation [A+B]INP A : Entrée de comptage addINP B : Entrée de comptage add | ||

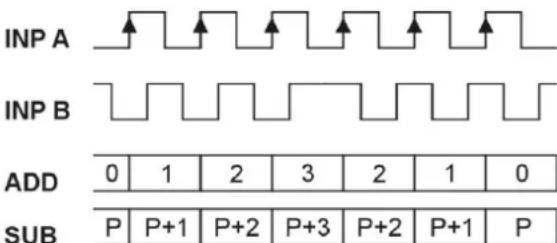

| quAd QuadratureINP A : Entrée de comptage 0°INP B : Entrée de comptage 90° | ||
| quA2 Quadrature avec duplication d'impulsionsINP A : Entrée de comptage 0°INP B : Entrée de comptage 90°Chaque front de l'INP A est compté | ||
| quA4 Quadrature X4INP A : Entrée de comptage 0°INP B : Entrée de comptage 90°Chaque front de l'INP A et de l'INP B est compté. | ||
| A / B Mesure ratio [A/B]Inp A : Entrée de comptage AINP B : Entrée de comptage B | ||
| A % b Comptage différence en pourcentage[(A-B) / A in %]Inp A : Entrée de comptage AINP B : Entrée de comptage B | ||
| MPi Entrée utilisateur | ||
| LAtcH Si l'entrée MPI est désactivée, l'affichage est congelé tant que l'entrée MPI est désactivée. Le compteur à présélection continue à compter en interne. | ||
| tEAch Si l'entrée MPI est désactivée, la valeur actuelle du compteur est adoptée en tant que nouvelle valeur de présélection. | ||
| SEt Si l'entrée MPI est activée, le compteur à présélection est réglé sur la valeur indiquée dans le paramètre SETPt. | ||
| Loc.InP | Entrée de verrouillage | |
| ProG | Si l'entrée de verrouillage est activée, aucune programmation n'est possible. | |
| PrESET | Si l'entrée de verrouillage st activée, le réglage des valeurs de présélection n'est pas possible. | |
| PrG.PrE | Si l'entrée de verrouillage est activée, ni le réglage des valeurs de présélection ni la programmation n'est possible. | |
8.4.2 Mode
Sous-menus pour les fonctions de sortie.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| Sous-menu Valeur | ||
| ModE Sous-menu pour la définition de la fonction de sortie | ||
| Add Mode de | comptage ADDITIONSorties activées en cas de valeur compteur ≥ Valeur de présélectionRemise à zéro. | |
| Sub Mode de | comptage SOUSTRACTIONSortie 1 activée en cas de valeur compteur ≤ valeur de présélection 1.Sortie 2 activée en cas de valeur compteur ≤ 0.Remise à la présélection 2 | |

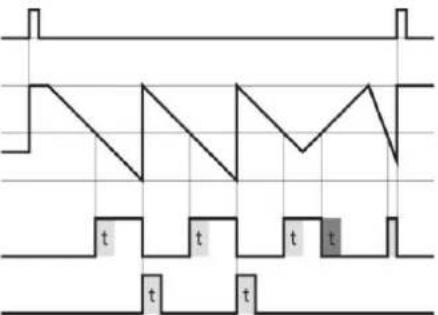

| AddAr Mode | de comptage ADDITION avec reset automatiqueSortie 1 activée en cas de valeur compteur ≥présélection 1. Sortie 2 (signal fugitif) activée en cas de valeur compteur = valeur de présélection 2.Remise à zéro automatique en cas de valeur compteur = présélection 2.Remise à zéro. | |
| SubAr Mode | de comptage SOUSTRACTION avec reset automatiqueSortie 1 activée en cas de valeur compteur ≤ valeur de présélection 1.Sortie 2 (signal fugitif) activée en cas de valeur compteur = 0.Remise automatique à la présélection 2 en cas de valeur compteur = 0.Remise à la présélection 2. | |

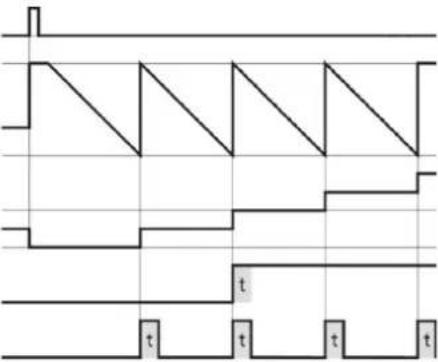

| AddbAt Mode | de comptage ADDITION avec reset automatique et compteur de lotsSortie 2 (signal fugitif) activée en cas de compteur principal = valeur de présélection 2.Remise à zéro en cas de compteur principal = présélection 2. Le compteur de lots compte le nombre des répétitions automatiques de présélection 2.Sortie 1 activée en cas de compteur de lots ≥ présélection 1.Le reset manuel remet à zéro les deux compteurs. Le reset électrique ne remet à zéro que le compteur principal. | |
| SubbAt ModeAddtot Mode | de comptage SOUSTRACTION avec reset automatique et compteur de lotsSortie 2 (signal fugitif) activé en cas de compteur principal = zéro. Remise automatique à la présélection 2 en cas de compteur principal = zéro.Le compteur de lots compte le nombre des répétitions automatiques de présélection 2. Sortie 1 activée en cas de compteur de lots ≥ présélection 1.Le reset manuel remet le compteur principal à la valeur de présélection 2 et le compteur de lots à zéro. Le reset électrique ne remet que le compteur principal à la valeur de présélection 2.de comptage ADDITION avec reset automatique et compteur totalisateurSortie 2 (signal fugitif) activée en cas de compteur principal = valeur de présélection 2.Remise à zéro en cas de compteur principal = valeur de présélection 2.Le compteur totalisateur compte toutes les impulsions de comptage du compteur principal. Sortie 1 activée en cas de compteur totalisateur ≥ valeur de présélection 1.Le reset manuel remet à zéro les deux compteurs. Le reset électrique ne remet à zéro que le compteur principal. | |
| Subtot Mode | de comptage SOUSTRACTION avec reset automatique et compteur totalisateurSortie 2 (signal fugitif) activé en cas de compteur principal = zéro. Remise automatique à la valeur de présélection 2 en cas de compteur principal = zéro. Le compteur totalisateur compte (sub de la valeur de présélection 1) toutes les impulsions de comptage du compteur principal. Sortie 1 activée en cas de compteur totalisateur ≤ zéro.Le reset manuel remet les deux compteurs aux valeurs de présélection.Le reset électrique ne remet que le compteur principal à la valeur de présélection 2. | |
| trAiL Mode | présélection relativeSi la présélection 2 est changée, la présélection 1 s'adapte automatiquement. Remise à zéro.Présélection 1 relative à la présélection 2. | |
| tr_Ar Mode de | présélection relative avec reset automatiqueSi la présélection 2 est changée, la présélection 1 s'adapte automatiquement. Remise à zéro.Remise à zéro en cas de compteur principal = valeur de présélection. | |
8.4.3 Config
Sous-menus pour adapter mutuellement les impulsions d'entrée et l'afficheur.
| Affichage Description | ||
| Sous-menu Valeur | ||
| FActor Facteur de multiplication | ||
| 01.0000 Réglage usine | ||
| 00.0001... 99.9999 Le facteur de multiplication peut être programmé sur une valeur entre 00,0001 et 99,9999.Le réglage 00,0000 n'est pas adopté. | ||
| diViSo Facteur de division | ||
| 01.0000 Réglage usine | ||
| 01.0000... 99.9999 Le facteur de division peut être programmé sur une valeur entre 01,0000 et 99,9999.Tout réglage < 01,0000 n'est pas adopté. | ||
| dp Réglage du point décimal (seulement l'affichage) | ||
| 0 pas de position décimale | ||
| 0.0 1 position décimale | ||
| 0.00 2 positions décimales | ||
| 0 000 3 positions décimales | ||
| 0.0000 4 positions décimales | ||
| 0.00000 5 positions décimales | ||
| SetPt Valeur réglée | ||
| 000000 Réglage usine | ||
| 000000... 999999 La valeur réglée peut aller de 000000 à 999999.Un point décimal préalablement programmé est indiqué. | ||
| CoLor | ||
| rEd La ligne supérieure est rouge. La ligne inférieure est rouge. | ||
| rEdGrn La ligne supérieure est rougeLa ligne inférieure est verte | ||
Les réglages usine sont sur fond gris
8.4.4 Mode reset
Sous-menus pour le mode reset.
| Affichage Description | ||
| Sous-menu Valeur | ||
| rESmd Réglage du mode reset | ||
| Man.EL Reset manuel (avec le bouton rouge) et le reset électrique (entrée reset). | ||
| no rES Le reset n'est pas possible (bouton rouge et entrée reset bloqués). | ||
| EL.rEs Uniquement le reset électrique est possible (entrée reset). | ||
| MAnrE Uniquement le reset manuel est possible (bouton rouge). | ||
Les réglages usine sont sur fond gris
8.4.5 Présélection 1
Sous-menus pour la présélection 1.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| Sous-menu Valeur | ||
| PrES 1 Sous- | menu pour l'activation/désactivation de la présélection 1 | |
| activée Présélection 1 ACTIVEE | ||
| désactivée Présélection 1 DESACTIVEE et sans fonction | ||
| Pr.Out 1 Présélection sortie 1 | ||
| ... | Fonctions de sortie en mode ADD: signal permanent sur la sortie 1, devient actif en cas de valeur compteur ≥ présélection 1Fonctions de sortie en mode SUB: signal permanent sur la sortie 1, devient actif en cas de valeur compteur ≤ présélection 1 | |
| ...7... | Fonctions de sortie en mode ADD: signal permanent sur la sortie 1, devient passif en cas de valeur compteur ≥ présélection 1Fonctions de sortie en mode SUB: signal permanent sur la sortie 1, devient passif en cas de valeur compteur ≤ présélection 1 | |
| ...7... | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient actif en cas de valeur compteur ≥ présélection 1.(activation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient actif en cas de valeur compteur ≤ présélection 1(activation seulement dans le sens négatif) | |
| ... | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient passif en cas de valeur compteur ≥ présélection 1.(désactivation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient passif en cas de valeur compteur ≤ présélection 1.(désactivation seulement dans le sens négatif) | |
| -0-0- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient actif en cas de sens positif et valeur compteur ≥ présélection 1 et après en cas de sens négatif et valeur compteur ≤ présélection 1Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient actif en cas de sens négatif et valeur compteur ≤ présélection 1 et après en cas de sens positif et valeur compteur ≥ présélection 1 | |
| -u'-u' | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient passif en cas de sens positif et valeur compteur ≥ présélection 1 et après en cas de sens négatif et valeur compteur ≤ présélection 1Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient passif en cas de sens négatif et valeur compteur ≤ présélection 1 et après en cas de sens positif et valeur compteur ≥ présélection 1 | |
| t.Out 1 Durée | du signal fugitif | de la sortie 1Le signal fugitif sera déclenché ultérieurement |
| 00.01 Réglage | usine | |
| 00.01...99.99 | Programmable de 00,01 à 99,99 s | |
8.4.6 Présélection 2
Sous-menus pour la présélection 2.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| Sous-menu Valeur | ||
| PrES 2 Sous-menu pour la présélection 2 | ||
| Pr.Out 2 Présélection sortie 2 | ||
 | Fonctions de sortie en mode ADD: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≥ présélection 2Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≤ zéro | |
 | Fonctions de sortie en mode ADD: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≥ présélection 2Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≤ zéro | |
 | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient actif en cas de valeur compteur ≥ présélection 2(activation seulement dans le sens positif).Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≤ zéro(activation seulement dans le sens négatif) | |
| --LJ-- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient actif en cas de valeur compteur ≥ présélection 2(désactivation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≤ zéro(désactivation seulement dans le sens négatif) | |
| -Ω-Ω- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient actif en cas de sens positif et valeur compteur ≥ présélection 2 et après en cas de sens négatif et valeur compteur ≤ présélection 2Fonctions de sortie en mode SUB: signal fugitif sur la sortie 2, devient actif en cas de sens négatif et valeur compteur ≤ zéro et après en cas de sens positif et valeur compteur ≥ zéro | |
| -u'-u'- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient passif en cas de sens positif et valeur compteur ≥ présélection 2 et après en cas de sens négatif et valeur compteur ≤ présélection 2Fonctions de sortie en mode SUB: signal fugitif sur la sortie 2, devient passif en cas de sens négatif et valeur compteur ≤ zéro et après en cas de sens positif et valeur compteur ≥ zéro | |
| t.Out 2 Durée | du signal fugitif | de la sortie 2Le signal fugitif sera déclenché ultérieurement |
| 00.01 Réglage | usine | |
| 00.01...99.99 | Programmable de 00,01 à 99,99 s | |
Actif : Le relais est commandé si la valeur de présélection est atteinte.
Passif : Le relais est mis hors tension si la valeur de présélection est atteinte.
8.5.1 Entrée
Sous-menus pour les entrées signaux et automates.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| Sous-menu Valeur | ||
| InP.PoL Polarité d'entrée | ||
| PnP PNP : commutation positive pour toutes les entrées | ||
| nPn NPN : commutation à 0 V pour toutes les entrées | ||
| FiLtEr Filtre pour les entrées signaux InpA et InpB | oFF Pour la commande électronique des entrées signaux. | |
| on Pour la commande mécanique des entrées signaux (pour la commande avec des contacts mécaniques). | ||
| StArt Mode d'entrée : chronométrage | ||
| InA.Inb Start : Front sur l'Inp AStop : Front sur l'Inp B | ||
| Inb.Inb Start : 1. Front sur l'Inp BStop : 2. Front sur l'Inp B | ||
| FrErun Le chronométrage ne peut être commandé que via l'entrée par porte. Inp A et Inp B : sans fonction. | ||
| Auto Le temporisateur est remis via RESET (à zéro en cas de mode de comptage addition, à la présélection 2 en cas de mode de comptage soustraction) et puis recommence à compter.Le chronométrage est arrêté en cas d'opérations d'addition quand la présélection 2 est atteinte. Le chronométrage est arrêté en cas d'opérations de soustraction quand zéro est atteint.Si un RESET est effectué pendant le comptage, ceux-ci est également arrêté.Inp A et Inp B : sans fonction. | ||
| GAtE | Commande de porte pour le chronométrage | |
| GAtE.Lo | Le chronométrage s'effectue si l'entrée par porte n'est pas activée. | |
| GAtE.hi | Le chronométrage s'effectue si l'entrée par porte est activée. | |
| MPi | Entrée utilisateur | |
| LAtcH | Si l'entrée MPI est désactivée, l'affichage est congelé tant que l'entrée MPI est désactivée. Le compteur à présélection continue à compter en interne. | |
| tEAch | Si l'entrée MPI est désactivée, la valeur actuelle du compteur est adoptée en tant que nouvelle valeur de présélection. | |
| SEt | Si l'entrée MPI est activée, le compteur à présélection est réglé sur la valeur indiquée dans le paramètre SEtPt. | |
| Loc.InP Entrée de verrouillage | ||
| ProG Si l'entrée de verrouillage est activée, aucune programmation n'est possible. | ||
| PrESET Si l'entrée de verrouillage est activée, le réglage des valeurs de présélection n'est pas possible. | ||
| PrG.PrE Si l'entrée de verrouillage est activée, ni le réglage des valeurs de présélection ni la programmation n'est possible. | ||
8.5.2 Mode
Sous-menus pour les fonctions de sortie.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| Sous-menu Valeur | ||
| ModE Sous-menu pour la définition de la fonction de sortie | ||
| Add Mode de comptage ADDITIONSorties activées en cas de valeur compteur ≥ valeur de présélectionRemise à zéro. | ||
| Sub Mode de comptage SOUSTRACTIONSortie 1 activée en cas de valeur compteur ≤ valeur de présélection 1.Sortie 2 activée en cas de valeur compteur ≤ 0.Remise à la présélection 2 | ||
| AddAr Mode de comptage ADDITION avec reset automatiqueSortie 1 activée en cas de valeur compteur ≥ présélection 1. Sortie 2 (signal fugitif) activée en cas de valeur compteur = valeur de présélection 2.Remise à zéro automatique en cas de valeur compteur = présélection 2.Remise à zéro. | ||
| SubAr Mode de comptage SOUSTRACTION avec reset automatiqueSortie 1 activée en cas de valeur compteur ≤ valeur de présélection 1.Sortie 2 (signal fugitif) activée en cas de valeur compteur = 0.Remise automatique à la présélection 2 en cas de valeur compteur = 0.Remise à la présélection 2. | ||
| AddbAt Mode de comptage ADDITION avec reset automatique et compteur de lotsSortie 2 (signal fugitif) activée en cas de compteur principal = valeur de présélection 2.Remise à zéro en cas de compteur principal = présélection 2. Le compteur de lots compte le nombre des répétitions automatiques de présélection 2.Sortie 1 activée en cas de compteur de lots ≥ présélection 1.Le reset manuel remet à zéro les deux compteurs. Le reset électrique ne remet à zéro que le compteur principal. | ||
| SubbAt Mode | de comptage SOUSTRACTION avec reset automatique et compteur de lotsSortie 2 (signal fugitif) activé en cas de compteur principal = zéro. Remise automatique à la présélection 2 en cas de compteur principal = zéro.Le compteur de lots compte le nombre des répétitions automatiques de présélection 2. Sortie 1 activée en cas de compteur de lots ≥ présélection 1.Le reset manuel remet le compteur principal à la valeur de présélection 2 et le compteur de lots à zéro. Le reset électrique ne remet que le compteur principal à la valeur de présélection 2. | |
| Addtot Mode | de comptage ADDITION avec reset automatique et compteur totalisateurSortie 2 (signal fugitif) activée en cas de compteur principal = valeur de présélection 2.Remise à zéro en cas de compteur principal = valeur de présélection 2.Le compteur totalisateur compte toutes les impulsions de comptage du compteur principal. Sortie 1 activée en cas de compteur totalisateur ≥ valeur de présélection 1.Le reset manuel remet à zéro les deux compteurs. Le reset électrique ne remet à zéro que le compteur principal. | |
| Subtot Mode | de comptage SOUSTRACTION avec reset automatique et compteur totalisateurSortie 2 (signal fugitif) activé en cas de compteur principal = zéro. Remise automatique à la valeur de présélection 2 en cas de compteur principal = zéro. Le compteur totalisateur compte (sub de la valeur de présélection 1) toutes les impulsions de comptage du compteur principal. Sortie 1 activée en cas de compteur totalisateur ≤ zéro.Le reset manuel remet les deux compteurs aux valeurs de présélection.Le reset électrique ne remet que le compteur principal à la valeur de présélection 2. | |
| trAiL Mode | présélection relativeSi la présélection 2 est changée, la présélection 1 s'adapte automatiquement. Remise à zéro.Présélection 1 relative à la présélection 2. | |
| tr_Ar Mode de | présélection relative avec reset automatiqueSi la présélection 2 est changée, la présélection 1 s'adapte automatiquement. Remise à zéro.Remise à zéro en cas de compteur principal = valeur de présélection. | |
8.5.3 Config
Sous-menus pour adapter mutuellement les impulsions d'entrée et l'afficheur.
| Affichage Description | ||
| Sous-menu Valeur | ||
| tModE Unité de temps | ||
| S Unité de temps : secondesLa résolution dépend du réglage du point décimal. | ||
| Min Unité de temps : minutesLa résolution dépend du réglage du point décimal. | ||
| hour Unité de temps : heuresLa résolution dépend du réglage du point décimal. | ||
| h.Min.S Unité de temps : h. min. sec. | ||
| dp Réglage du point décimal (seulement l'affichage) | ||
| 0 pas de position décimale | ||
| 0.0 1 position décimale | ||
| 0.00 2 positions décimales | ||
| 0 000 3 positions décimales | ||
| SetPt Valeur réglée | ||
| 000000 Réglage usine | ||
| 000000... La valeur réglée peut aller de 000000 à 999999.Un point décimal préalablement programmé est indiqué. | ||
| CoLor | ||
| rEd La ligne supérieure est rouge. La ligne inférieure est rouge. | ||
| rEdGrn La ligne supérieure est rougeLa ligne inférieure est verte | ||
Les réglages usine sont sur fond gris
8.5.4 Mode reset
Sous-menus pour le mode reset.
| Affichage Description | ||
| Sous-menu Valeur | ||
| rESmd | Réglage du mode reset | |
| Man.EL Reset | manuel (avec le bouton rouge) et le reset électrique (entrée reset). | |
| no rES | Le reset n'est pas possible (bouton rouge et entrée reset bloqués). | |
| EL.rEs | Uniquement le reset électrique est possible (entrée reset). | |
| MAnrE | Uniquement le reset manuel est possible (bouton rouge). | |
Les réglages usine sont sur fond gris
8.5.5 Présélection 1
Sous-menus pour la présélection 1.
| Affichage Description | ||
| Sous-menu Valeur | ||
| PrES 1 Sous- | menu pour l'activation/désactivation de la présélection 1 | |
| activé Présélection 1 ACTIVEE | ||
| désactivé Présélection 1 DESACTIVEE et sans fonction | ||
| Pr.Out 1 Présélection sortie 1 | ||
| ...f... | Fonctions de sortie en mode ADD: signal permanent sur la sortie 1, devient actif en cas de valeur compteur ≥ présélection 1Fonctions de sortie en mode SUB: signal permanent sur la sortie 1, devient actif en cas de valeur compteur ≤ présélection 1 | |
| ...?... | Fonctions de sortie en mode ADD: signal permanent sur la sortie 1, devient passif en cas de valeur compteur ≥ présélection 1Fonctions de sortie en mode SUB: signal permanent sur la sortie 1, devient passif en cas de valeur compteur ≤ présélection 1 | |
| ...f?... | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient actif en cas de valeur compteur ≥ présélection 1.(activation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient actif en cas de valeur compteur ≤ présélection 1(activation seulement dans le sens négatif) | |
| ...LJ... | Mode ADD fonctions de sortie: signal fugitif sur la sortie 1, devient passif en cas de valeur compteur ≥ présélection 1.(désactivation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient passif en cas de valeur compteur ≤ présélection 1.(désactivation seulement dans le sens négatif) | |
| ...N...N... | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient actif en cas de sens positif et valeur compteur ≥ présélection 1 et après en cas de sens négatif et valeur compteur ≤ présélection 1Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient actif en cas de sens négatif et valeur compteur ≤ présélection 1 et après en cas de sens positif et valeur compteur ≥ présélection 1 | |
| -u'-u'- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient passif en cas de sens positif et valeur compteur ≥ présélection 1 et après en cas de sens négatif et valeur compteur ≤ présélection 1Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient passif en cas de sens négatif et valeur compteur ≤ présélection 1 et après en cas de sens positif et valeur compteur ≥ présélection 1 | |
| t.Out 1 | Durée du signal fugitif de la sortie 1Le signal fugitif sera déclenché ultérieurement | |
| 00.01 | Réglage usine | |
| 00.01...99.99 | Programmable de 00,01 à 99,99 s | |
Les réglages usine sont sur fond gris
8.5.6 Présélection 2
Sous-menus pour la présélection 2.
| Affichage Description | ||
| Sous-menu Valeur | ||
| PrES 2 Sous-menu pour la présélection 2 | ||
| Pr.Out 2 Présélection sortie 2 | ||
| ...f'' | Fonctions de sortie en mode ADD: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≥ présélection 2Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≤ zéro | |
| --?... | Fonctions de sortie en mode ADD: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≥ présélection 2Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≤ zéro | |
| ...f?.. | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient actif en cas de valeur compteur ≥ présélection 2(activation seulement dans le sens positif).Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≤ zéro(activation seulement dans le sens négatif) | |
| --L'.. | Mode ADD fonctions de sortie: signal fugitif sur la sortie 2, devient passif en cas de valeur compteur ≥ présélection 2(activation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≤ zéro(désactivation seulement dans le sens négatif) | |
| ...R...R. | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient actif en cas de sens positif et valeur compteur ≥ présélection 2 et après en cas de sens négatif et valeur compteur ≤ présélection 2Fonctions de sortie en mode SUB: signal fugitif sur la sortie 2, devient actif en cas de sens négatif et valeur compteur ≤ zéro et après en cas de sens positif et valeur compteur ≥ zéro | |
| -u'-u- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient passif en cas de sens positif et valeur compteur ≥ présélection 2 et après en cas de sens négatif et valeur compteur ≤ présélection 2Fonctions de sortie en mode SUB: signal fugitif sur la sortie 2, devient passif en cas de sens négatif et valeur compteur ≤ zéro et après en cas de sens positif et valeur compteur ≥ zéro | |
| t.Out 2 Durée | du signal fugitif de la sortie 2Le signal fugitif sera déclenché ultérieurement | |
| 00.01 Réglage usine | ||
| 00.01...99.99 | Programmable de 00,01 à 99,99 s | |
Les réglages usine sont sur fond gris
Actif : Le relais est commandé si la valeur de présélection est atteinte. Passif : Le relais est mis hors tension si la valeur de présélection est atteinte.
8.6.1 Entrée
Sous-menus pour les entrées signaux et automates.
Les réglages usine sont sur fond gris
| Affichage Description | |||
| Sous-menu Valeur | |||
| InP.PoL Polarité d'entrée | |||
| PnP PNP : commutation positive pour toutes les entrées | |||
| nPn NPN : commutation à 0 V pour toutes les entrées | |||
| FiLtEr Filtre pour les entrées signaux InpA et InpB | |||
| oFF Fréquence de comptage maximum | |||
| activé Réduit à 30 Hz env. (pour la commande avec des contacts mécaniques) | |||
| InPut Mode d'entrée : mesure de fréquence | |||
| A Mesure de fréquence simpleInp A : Entrée de fréquenceInp B : sans fonction | |||
| ASub b Mesure différentielle [A-B]Inp A : Entrée de fréquence AInp B : Entrée de fréquence B | |||
| AAdd b Mesure de totalisation [A+B]Inp A : Entrée de fréquence AInp B : Entrée de fréquence B | |||
| quAdMesure de fréquence avec détection de la direction [Quad]Inp A : Entrée de fréquence 0°Inp B : Entrée de fréquence 90° | |||
| A / BMesure ratio [A/B]Inp A : Entrée de fréquence AInp B : Entrée de fréquence B | |||
| A % bMesure différentielle en pourcentage [(A-B) / A en %]Inp A : Entrée de fréquence AInp B : Entrée de fréquence B | |||
| MPi | Entrée utilisateur | ||
| LAtcHSi l'entrée MPI est désactivée, l'affichage est congelé tant que l'entrée MPI est désactivée. Le compteur de fréquence continue à compter en interne. | |||
| tEAchSi l'entrée MPI est désactivée, la fréquence actuelle est adoptée en tant que nouvelle valeur de présélection. | |||
| Loc.InP Entrée de verrouillage | |||
| ProG Si l'entrée de verrouillage est activée, aucune programmation n'est possible. | |||
| PrESET Si l'entrée de verrouillage st activée, le réglage des valeurs de présélection n'est pas possible. | |||
| PrG.PrE Si l'entrée de verrouillage est activée, ni le réglage des valeurs de présélection ni la programmation n'est possible. | |||
8.6.2 Config
Sous-menus pour adapter mutuellement les impulsions d'entrée et l'afficheur.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| Sous-menu Valeur | ||
| FActor Facteur de multiplication | ||
| 01.0000 Réglage usine | ||
| 00.0001...99.9999 Le facteur de multiplication peut être programmé sur une valeur entre 00,0001 et 99,9999.Le réglage 00,0000 n'est pas adopté. | ||
| diViSo Facteur de division | ||
| 01.0000 Réglage usine | ||
| 01.0000...99.9999 Le facteur de division peut être programmé sur une valeur entre 01,0000 et 99,9999.Tout réglage < 01,0000 n'est pas adopté. | ||
| tModE Mode d'affichage (mode temps) | ||
| SEC -1 Calcul et affichage de la fréquence ou de la vitesse en 1/s. | ||
| Min -1 Calcul et affichage de la fréquence ou de la vitesse en 1/min. | ||
| dp | Réglage du point décimal (seulement l'affichage). | |
| 0 | pas de position décimale | |
| 0.0 | 1 position décimale | |
| 0.00 | 2 positions décimales | |
| 0 000 | 3 positions décimales | |
| AVG | Moyenne glissante | |
| oFF | Moyenne glissante désactivée | |
| AVG 2 | Moyenne glissant activée, composée de 2 mesures | |
| AVG 5 | Moyenne glissant activée, composée de 5 mesures | |
| AVG 10 | Moyenne glissant activée, composée de 10 mesures | |
| AVG 20 | Moyenne glissant activée, composée de 20 mesures | |
| StArt Temporisation de démarrage | ||
| 00.0 Réglage usine | ||
| 00.0...99.9 Programmable de 00,0 à 99,9 s.Quand une mesure est démarrée, les résultats de mesure sont supprimés pendant cette durée. | ||
| WAit0 Temps d'attente | ||
| 00.1 Réglage usine | ||
| 00.1...99.0 Programmable de 00,1 à 99,9 s.Cette valeur indique le temps d'attente après le dernier front jusqu'à ce que l'affichage indique zéro. | ||
| CoLor Couleur de l'affichage (non pas supportée) | ||
| rEd La ligne supérieure est rouge. La ligne inférieure est rouge. | ||
| rEdGrn La ligne supérieure est rougeLa ligne inférieure est verte | ||
8.6.3 Présélection 1
Sous-menus pour la présélection 1.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| Sous-menu Valeur | ||
| PrES 1 Sous- | menu pour l'activation/désactivation de la présélection 1 | |
| activé Présélection 1 ACTIVEE | ||
| désactivé Présélection 1 DESACTIVEE et sans fonction | ||
| Pr.Out 1 | Présélection sortie 1 | |
| Fonctions de sortie en mode ADD: signal permanent sur la sortie 1, devient actif en cas de valeur compteur ≥ présélection 1Fonctions de sortie en mode SUB: signal permanent sur la sortie 1, devient actif en cas de valeur compteur ≤ présélection 1 | ||
| Fonctions de sortie en mode ADD: signal permanent sur la sortie 1, devient passif en cas de valeur compteur ≥ présélection 1Fonctions de sortie en mode SUB: signal permanent sur la sortie 1, devient passif en cas de valeur compteur ≤ présélection 1 | ||
| Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient actif en cas de valeur compteur ≥ présélection 1.(activation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient actif en cas de valeur compteur ≤ présélection 1(activation seulement dans le sens négatif) | ||
| --L-- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient passif en cas de valeur compteur ≥ présélection 1.(désactivation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient passif en cas de valeur compteur ≤ présélection 1.(désactivation seulement dans le sens négatif) | |
| -..-..- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient actif en cas de sens positif et valeur compteur ≥ présélection 1 et après en cas de sens négatif et valeur compteur ≤ présélection 1Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient actif en cas de sens négatif et valeur compteur ≤ présélection 1 et après en cas de sens positif et valeur compteur ≥ présélection 1 | |
| -u--u- | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 1, devient passif en cas de sens positif et valeur compteur ≥ présélection 1 et après en cas de sens négatif et valeur compteur ≤ présélection 1Fonctions de sortie en mode SUB: signal fugitif sur la sortie 1, devient passif en cas de sens négatif et valeur compteur ≤ présélection 1 et après en cas de sens positif et valeur compteur ≥ présélection 1 | |
| t.Out 1 Durée | du signal fugitif | de la sortie 1Le signal fugitif sera déclenché ultérieurement |
| 00.01 Réglage | usine | |
| 00.01...99.99 | Programmable de 00,01 à 99,99 s | |
8.6.4 Présélection 2
Sous-menus pour la présélection 2.
Les réglages usine sont sur fond gris
| Affichage Description | ||
| sous-menu Valeur | ||
| PrES 2 Sous- menu pour la présélection 2 | ||
| Pr.Out 2 Présélection sortie 2 | ||
| Fonctions de sortie en mode ADD: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≥ présélection 2Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≤ zéro | ||
| Fonctions de sortie en mode ADD: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≥ présélection 2Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≤ zéro | ||
| ..f?.. | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient actif en cas de valeur compteur ≥ présélection 2(activation seulement dans le sens positif).Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient actif en cas de valeur compteur ≤ zéro(activation seulement dans le sens négatif) | |
| ..LJ.. | Mode ADD fonctions de sortie: signal fugitif sur la sortie 2, devient passif en cas de valeur compteur ≥ présélection 2(activation seulement dans le sens positif)Fonctions de sortie en mode SUB: signal permanent sur la sortie 2, devient passif en cas de valeur compteur ≤ zéro(désactivation seulement dans le sens négatif) | |
| ..N..N.. | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient actif en cas de sens positif et valeur compteur ≥ présélection 2 et après en cas de sens négatif et valeur compteur ≤ présélection 2Fonctions de sortie en mode SUB: signal fugitif sur la sortie 2, devient actif en cas de sens négatif et valeur compteur ≤ zéro et après en cas de sens positif et valeur compteur ≥ zéro | |
| ..u..u.. | Fonctions de sortie en mode ADD: signal fugitif sur la sortie 2, devient passif en cas de sens positif et valeur compteur ≥ présélection 2 et après en cas de sens négatif et valeur compteur ≤ présélection 2Fonctions de sortie en mode SUB: signal fugitif sur la sortie 2, devient passif en cas de sens négatif et valeur compteur ≤ zéro et après en cas de sens positif et valeur compteur ≥ zéro | |
| t.Out 2 Durée | du signal fugitif | de la sortie 2Le signal fugitif sera déclenché ultérieurement |
| 00.01 Réglage | usine | |
| 00.01...99.99 | Programmable de 00,01 à 99,99 s | |
Actif : Le relais est commandé si la valeur de présélection est atteinte.
Passif : Le relais est mis hors tension si la valeur de présélection est atteinte.

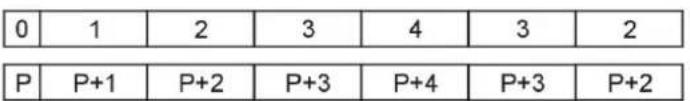

9.1.1 Comptage d'impulsions
| Fonction Diagramme | ||
| Cnt.Dir |  | Inp A : Entrée de comptageInp B : Sens du comptageAdd : Affichage 0 → présélectionSub : Affichageprésélection → 0 |
| Up.Dn |  | Inp A : Entrée de comptage addInp B : Entrée de comptage subAdd : Affichage 0 → présélectionSub : Affichageprésélection → 0 |
| Up.Up |  | Inp A : Entrée de comptage 1 addInp B : Entrée de comptage 2 addAdd : Affichage 0 → présélection |
| Quad |  | A 90° BInp A : Entrée de comptageComptage sur un frontInp B : Inversion du sensAdd : Affichage 0 → présélectionSub : Affichageprésélection → 0 |
| Quad 2 |  ADD  SUB | A 90° BInp A : Entrée de comptageComptage en cas de front montant et front descendantInp B : Inversion du sensAdd : Affichage 0 → présélectionSub : Affichage présélection → 0 |
| Quad 4 |  ADD  SUB | A 90° BInp A : Entrée de comptageComptage en cas de front montant et front descendantInp B : Entrée de comptageComptage en cas de front montant et front descendant, Inversion du sensAdd : Affichage 0 → présélectionSub : Affichage présélection → 0 |
| A / B |    | Inp A : Entrée de comptage 1Inp B : Entrée de comptage 2Formule : A/B |
| Fonction Diagramme | |||
| (A-B)/A | INP A |  | Inp A : Entrée de comptage 1Inp B : Entrée de comptage 2Formule :(A-B)/A x100 |
| Counts A | |||
| INP B |  | ||
| Counts B | |||
| Display |  | ||
Aucun comptage si l'entrée par porte est activée
P = préréglage (présélection)
PNP : Comptage en cas de front montant
NPN : Comptage en cas de front descendant

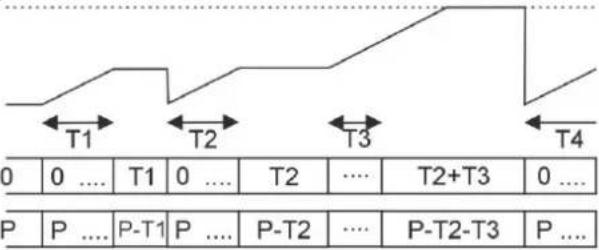

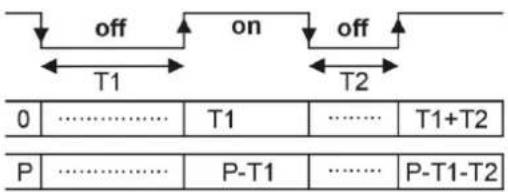

9.1.2 Comportement dans le temps
| Fonction Diagramme | ||||||
| InA.InB | INP A  | Inp A: StartInp B: StopAdd: Affichage 0 →présélectionSub: Affichage présélection→0 | ||||
| INP B GATE ADD | 0 | ...... | T2 | |||
| SUB | P | ...... | P-T2 | |||
| InB.InB | INP B  | Inp A: sans fonctionInp B: START / STOPAdd: Affichage 0 →présélectionSub: Affichage présélection→0 | ||||
| GATE ADD | 0 | ...... | T1 | ...... | T1+T2 | |
| SUB | P | ...... | P-T1 | ...... | P-T1-T2 | |
| FrRun | GATE  | Inp A: sans fonctionInp B: sans fonctionCommande du chronométrageseulement via l'entrée par porteAdd: Affichage 0 →présélectionSub: Affichage présélection→0 | ||||
| ADD SUB | ||||||
| Auto | GATE  RESET  PRESET ADD SUB | Inp A: sans fonctionInp B: sans fonctionCommande du chronométragevia RESET (manuel ouélectronique)Add: Affichage 0 →présélectionSub: Affichage présélection→0 | ||||
PNP : Comptage en cas de front montant NPN : Comptage en cas de front descendant

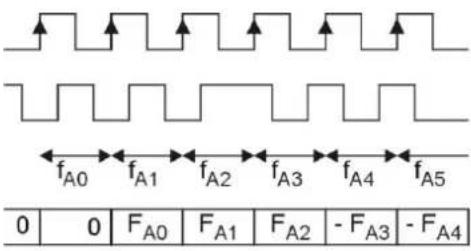

9.1.3 Compteur de fréquence
| Fonction Diagramme | |||
| A | INP A Display |  | Inp A : entrée de fréquenceInp B : sans fonction |
| AsubB | INP A INP B Display |   | Inp A : entrée de fréquence 1Inp B : entrée de fréquence 2Formule : A-B |
| AaddB | INP A INP B Display |    | Inp A : entrée de fréquence 1Inp B : entrée de fréquence 2Formule : A+B |
| Quad | Inp A Inp B Display |  | A 90° BInp A : entrée de fréquence 1Inp B : Inversion du sens |
| A / B | INP A INP B Display |   | Inp A : entrée de fréquence 1Inp B : entrée de fréquence 2Formule : A/B |
| (A-B)/A | INP A INP B Display |   | Inp A : entrée de fréquence 1Inp B : entrée de fréquence 2Formule : (A-B)/A x100 |
PNP : Comptage en cas de front montant NPN : Comptage en cas de front descendant

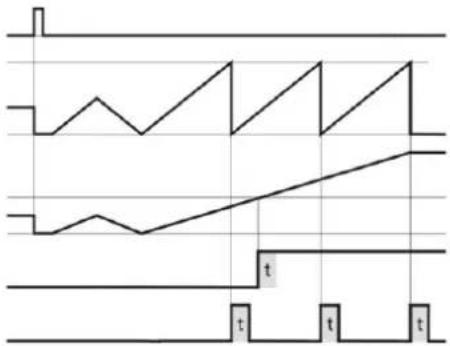

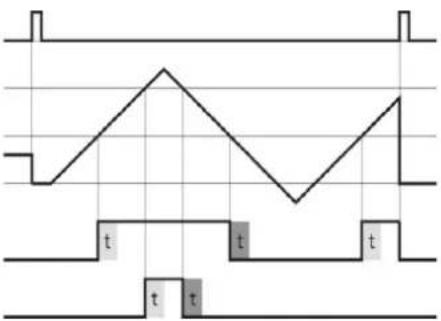

9.2.1 Modes "add
| Mode Diagramme | |
| Add | RESETPR2PR1COUNTER  OUT P1OUT P2 |
| AddAr |  |
| AddBat | RESETPR2COUNTER PR1 BATCH OUT P1 OUT P2  |
| AddTot | RESETPR2COUNTER PR1 TOTAL OUT P1 OUT P2  |
seulement dans les modes
suivants
de plus, dans les modes
suivants

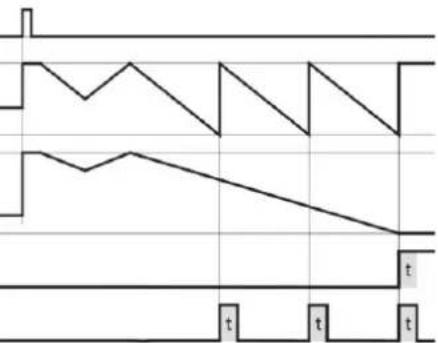

9.2.2 Sous-modes
| Mode Diagramme | |
| Sub | RESETPR2PR1COUNTER  OUT P1OUT P2 |
| SubAr | RESETPR2PR1COUNTER  OUT P1OUT P2 |
| SubBat | RESETPR2COUNTER  PR1BATCH OUT P1OUT P2 |
| SubTot | RESET PR2COUNTER PR1 TOTAL OUT P1 OUT P2  |
| Mode Diagramme | ||
| Trail | RESETPR1PR2PR1COUNTEROUT P1Δ +/-PR1OUT P1Δ +PR1OUT P1Δ -PR1OUT P2 |   |
| TrailAr | RESETPR1PR2PR1COUNTEROUT P1Δ +/-PR1OUT P1Δ +PR1OUT P1Δ -PR1OUT P2 |   |
10 Dimensions
11.1 Données générales
| Affichage LCD avec rétro-éclairage positif, 2 x 6 digits | |
| Hauteur des chiffres | |
| Ligne supérieure 9 mm | |
| Ligne inférieure 7 mm | |
| Caractère spécial 2 mm | |
| Surcharge Clignote, 1 s | |
| Sous-charge Le compteur perd jusqu'à une décade, pas d'impulsions | |
| Protection des données > 10 ans, EEPROM | |
| Fonctionnement 8 boutons | |
11.2 Compteur d'impulsions
| Fréquence de comptage max. 55 kHz | |
| Temps de réponse des sorties relais | |
| Add/Sub/Trail | < 7 ms |
| en cas de répétition automatique < | 7 ms |
| A/B; (A-B)/A < | 29 ms |
Fréquences (typique)
| Add Sub Trail | AddAr SubAr AddBat SubBat TrailAr | AddTot SubTot | |
| Cnt.Dir | 55 kHz | 2,8 kHz | 2,7 kHz |
| Up.Dn Up.Up | 29 kHz | 2,8 kHz | 2,7 kHz |
| Quad Quad 2 | 28 kHz | 1,4 kHz | 1,3 kHz |
| Quad 4 | 18 kHz | 1,2 kHz | 0,9 kHz |
| A/B (A-B)/A | 29 kHz | ||
11.3 Tachymètre/compteur de fréquence
| Gamme de fréquence | 0,01 Hz à 65 kHz |
| Principe de mesure | ≤ 76,3 Hz intervalle (durée de période) > 76,3 Hz temps de porte (temps de porte env. 13,1 ms) |
| Erreur de mesure | < 0,1 % par voie |
| Temps de réponse des sorties relais | |
| fonctionnement à une voie < 100 ms | à 40 kHz< 350 ms à 65 kHz |
| fonctionnement à deux voies < 150 ms | à 40 kHz< 600 ms à 65 kHz |
Fréquences (typique)
11.5 Entrées signal et automate
| Polarité | NPN/PNP programmable (s'entend pour toutes les entrées) |
| Résistance d'entrée | 5 kΩ |
| Forme d'impulsion | quelconque |
| Niveau du signal en cas d'alimentation AC | |
| Niveau HTL bas 0...4 V DC | |
| Niveau HTL haut 12...30 V DC | |
| Longueur d'impulsion minimale de l'entrée reset | 1 ms |
| Longueur d'impulsion minimal des entrées automate | 10 ms |
11.6.1 Sortie 1
| Type Relais avec contact NO, programmable comme NC ou NO | |
| Tension de commutation max. 250 V AC / 110 V DC | |
| Courant de commutation max. 3 A AC / DCMin. 30 mA DC | |
| Puissance de commutation max. 750 VA / 90 W | |
| Cycles de commutation mécaniques 2 x 107 | |
| Nombre de cycles de commutation 1 x 105 (pour 3 A / 250 V AC) | |
| Nombre de cycles de commutation 1 x 105 (pour 3 A / 30 V DC) |
11.6.2 Sortie 2
| Type Relais à contact inverseur | |
| Tension de commutation max. 250 V AC / 150 V DC | |
| Courant de commutation max. 3 A AC / DCmin. 30 mA DC | |
| Puissance de commutation max. 750 VA / 90 W | |
| Cycles de commutation mécaniques 2 x 10 ^6 | |
| Nombre de cycles de commutation 5 x 10 ^4 (pour 3 A / 250 V AC) | |
| Nombre de cycles de commutation 5 x 10 ^4 (pour 3 A / 30 V DC) | |
11.7 Tension d'alimentation
| Tension d'alimentation 90...260 V AC, max. 8 VA |
| Fréquence 50...60 Hz |
| Fusible externe T 0,1 A |
11.8 Alimentation capteurs
| Tension d'alimentation du capteur 24 V | DC, ± 15% |
| Courant 80 mA |
11.9 Conditions climatiques
| Température de fonctionnement | -20...65 °C |
| Température de stockage | -25...75 °C |
| Humidité relative | 93 % pour 40 °C, sans condensation |
| Hauteur jusqu'à 2000 m |
11.10 CEM
| Immunité aux parasites EN 61000-6-2 | avec câbles signal et automate blindés |
| Emission de parasites EN 55011 classe B | |
11.11 Sécurité de l'appareil
| Conçu selon EN 61010 partie 1 | |
| Classe de protection 2 | |
| Application Degré de salissure 2 |
11.12 Données mécaniques
| Type Boîtier pour montage en tableau de commande selon DIN 43 700, RAL 7021 | |
| Dimensions 48 x 48 x 91 mm | |
| Découpe tableau de commande 45 | ^+0,6 x 45^+0,6 mm |
| Profondeur d'installation env. 107 mm, y compris bornes | |
| Poids env. 125 g | |
| Indice de protection IP 65 (front) | |
| Matière boîtier Polycarbonate UL94 V-2 | |
| Tenue aux vibrations (EN 60068-2-6) | 10...55 Hz / 1 mm / XYZ30 min dans chaque direction |
| Tenue aux chocs (EN 60068-2-27) | 100 g / XYZ3 fois dans chaque direction |
| Nettoyage | Ne nettoyer la face avant de l'appareil qu'avec un chiffon doux et humidifié avec de l'eau. |
11.13 Connexions
| Tension d'alimentation et sorties relais | |
| Bornes à vis débrochables | 7 pôles, RM 5,08 |
| Section transversale du fil | max. 2,5 mm ^2 |
| Entrées signal et automate | |
| Borne à vis débrochables | 8 pôles, RM 3,81 |
| Section transversale du fil | max. 1,5 mm ^2 |
12 Entretien, réparation et élimination
L'appareil est sans maintenance.
▶ Ne pas ouvrir l'appareil; aucun des composants à l'intérieur de l'appareil ne peut être réparé par l'utilisateur. L'appareil ne doit être réparé que par le fabricant. ▶ Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.
13 Homologations/normes
La déclaration de conformité CE et les homologations sont disponibles sur : www.ifm.com
14 Annexe
Structure des paramètres (voir les pages suivantes)
E89005
E89005
ifm weltweit - ifm worldwide - ifm à l'échelle internationale
http://www.ifm.com e-mail: info@ifm.com
