Marque	Hayward
Modèle	S360SLBTL
Type de produit	Filtre à sable avec vanne multi-voies intégrée
Usage	Filtration de l'eau de piscine domestique
Capacité du filtre	Env. 2/3 à 3/4 de la hauteur en sable
Média filtrant	Sable spécial pour filtration (granulométrie recommandée) ou gravier pour le drainage
Fonctions de la vanne	Filtration (FILTER), contre-lavage (BACKWASH), rinçage (RINSE), égout (WASTE), fermé (CLOSED)
Position de la vanne	Multi-voies 5 positions
Diamètre de raccordement	Entrée PUMP, sortie RETURN, égout WASTE
Pression maximale de service	Jusqu'à 0,7 bar (10 PSI) au-dessus de la pression initiale avant contre-lavage
Matériau de la cuve	Plastique résistant
Type de pompe associée	Pompe à eau de piscine (assemblage séparé)
Alimentation électrique	Selon pompe (généralement 230 V / 50 Hz)
Installation	Emplacement propre et de niveau, haut du filtre ≤ 1,5 m au-dessus du niveau de l'eau
Entretien courant	Contre-lavage dès que la pression dépasse 0,7 bar la pression initiale ; rinçage après contre-lavage
Entretien préventif	Nettoyage régulier des préfiltres de pompe et skimmers
Hivernage	Vidanger complètement la cuve, laisser le bouchon de vidange retiré et la poignée de vanne entre deux positions
Sécurité	Toujours arrêter la pompe avant de manœuvrer la vanne ; ne jamais utiliser la position CLOSED avec la pompe en marche
Pièces détachées	Utiliser exclusivement des pièces d'origine Hayward
Garantie	2 ans contre défauts de fabrication ou de matières (hors pièces d'usure, dommages dus au gel ou produits chimiques)

FOIRE AUX QUESTIONS - S360SLBTL HAYWARD

Comment installer le filtre à sable S360SLBTL ?

Placez le filtre sur un emplacement propre et de niveau, à au maximum 1,5 m au-dessus du niveau de l'eau. Assemblez la pompe et son support, puis installez la vanne en veillant à bien positionner les joints toriques. Remplissez la cuve d'un tiers d'eau avant d'ajouter le sable (2/3 à 3/4 de la hauteur). Connectez les tuyaux sur les raccords PUMP, RETURN et WASTE.

Comment faire un contre-lavage (BACKWASH) ?

Arrêtez la pompe puis placez la vanne en position BACKWASH. Redémarrez la pompe et laissez fonctionner jusqu'à ce que l'eau devienne claire dans le voyant (environ 2 minutes). Arrêtez la pompe, placez la vanne en RINSE, redémarrez une minute, puis repassez en FILTER.

À quelle pression faut-il effectuer un contre-lavage ?

Dès que la pression indiquée au manomètre dépasse de 0,7 bar (10 PSI) la pression initiale relevée lors de la mise en service (filtre propre).

Peut-on utiliser la position CLOSED avec la pompe en marche ?

Non, ne jamais utiliser la position CLOSED avec la pompe en fonctionnement, cela pourrait provoquer des dommages corporels ou matériels graves. Utilisez cette position uniquement pompe arrêtée.

Quel type de sable utiliser pour le filtre ?

Utilisez du sable spécial pour filtration de piscine. Il est conseillé de placer une couche de gravier (granulométrie 3 à 5 mm) jusqu'au niveau des crépines, puis le sable jusqu'aux 2/3 à 3/4 de la hauteur du filtre.

Comment hiverner le filtre à sable ?

Vidangez complètement le filtre en dévissant le bouchon de vidange en bas de la cuve. Ne pas remettre le bouchon pendant l'hiver. Placez la poignée de la vanne entre deux positions pour éviter la pression. Vidangez et hivernez également la pompe selon ses instructions.

Que faire si l'eau ne circule pas correctement ?

Vérifiez que toutes les vannes d'aspiration et de refoulement sont ouvertes. Assurez-vous que le préfiltre de la pompe et les skimmers sont propres. Si le problème persiste, contactez votre revendeur Hayward.

La garantie couvre-t-elle les dommages dus au gel ?

Non, la garantie ne couvre pas les dommages causés par le gel ou les produits chimiques. L'hivernage doit être réalisé conformément aux instructions.

Où trouver des pièces détachées pour le filtre S360SLBTL ?

Utilisez exclusivement des pièces d'origine Hayward. Contactez votre revendeur agréé pour toute commande de pièces détachées.

Quelle est la durée de filtration conseillée par jour ?

Pour une filtration normale, faites fonctionner le filtre 10 à 14 heures par jour, en fonction de la température et de la fréquentation de la piscine.

MODE D'EMPLOI S360SLBTL HAYWARD

⚠ AVERTISSEMENT - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non-respect des consignes pourrait être à l'origine de blessures.

⚠ AVERTISSEMENT – Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

! AVERTISSEMENT – L'utilisation, le nettoyage ou la maintenance de l'appareil par des enfants d'au moins huit ans ou par des personnes aux aptitudes physiques, sensorielles ou mentales réduites ou un manque d'expérience ou de savoir-faire, devra se faire uniquement après avoir reçu des instructions appropriées et sous la supervision adéquate d'un adulte responsable afin d'assurer une manipulation en toute sécurité et d'éviter tout risque de danger. Cet appareil doit rester hors de portée des enfants.

AVERTISSEMENT – Veillez à ce que les enfants ne puissent pas jouer avec l'appareil.

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Vous venez d'acquérir un filtre à sable, son socle et sa vanne.

Fonctionnement

Votre filtre utilise un sable spécial destiné à retenir les saletés contenues dans l'eau de votre piscine. Le sable est versé dans la cuve et fonctionne comme un système permanent de filtration. L'eau non filtrée de la piscine, qui contient des saletés en suspension, est aspirée par votre pompe et envoyée vers la vanne de contrôle multi-voies. Lors du passage de l'eau à travers le sable, les impuretés sont piégées dans le lit de sable et l'eau ressort filtrée vers votre piscine.

Installation

1. Emplacement du filtre

Prévoir un emplacement propre, de niveau. Le haut du filtre doit être à une hauteur maximale de 1,5 m par rapport au niveau de l'eau. Placer le filtre de façon à ce que les tuyauteries, la vanne et le bouchon de vidange soient facilement accessibles. L'entretien et l'hivernage seront alors facilités.

1. Assemblage de la pompe

Assembler la pompe et son support au filtre selon les instructions du fabricant.

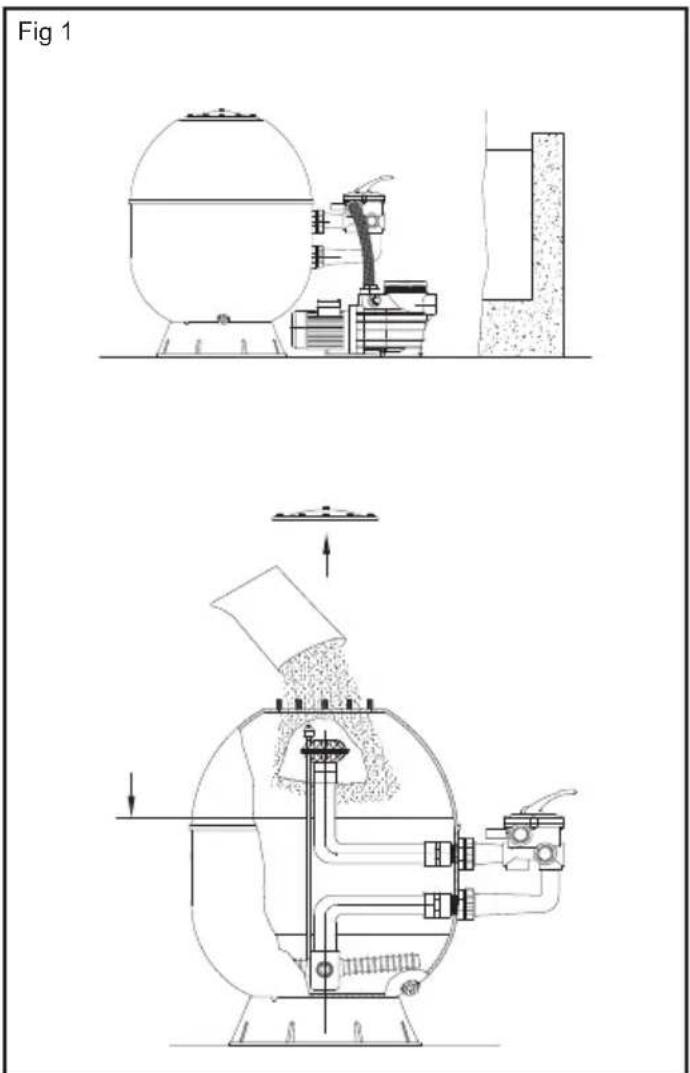

3 Filtre SIDE (vanne sur le côté, Fig. 1) :

Installer la vanne, faire attention à ce que les joints toriques soient logés correctement et visser manuellement les écrous jusqu'à la fermeture hermétique.

Retirer le couvercle, remplir le filtre d'un tiers d'eau. Couvrir le diffuseur pour éviter l'entrée de sable dans celui-ci. Puis remplir le filtre de sable selon la quantité indiquée (2/3 à 3/4 de la hauteur) et retirer la protection du diffuseur. Nettoyer les restes de sable et mettre le couvercle. Connecter les tuyaux sur la vanne.

La pompe doit être connectée sur l'entrée « PUMP », le retour d'eau sur la sortie « RETURN » et l'égout sur la sortie « WASTE ».

Note 1 : Ne pas forcer pour visser les embouts de connexion dans les raccords de la vanne.

Note 2 : Téflonner les filetages mâles.

Remarque : Nous vous conseillons de mettre une couche de gravier (granulométrie 3 à 5 mm) jusqu'au niveau des crépines (en les recouvrant), puis de mettre le média destiné à la filtration jusqu'aux 2/3 à 3/4 du filtre. La couche de gravier permet d'avoir un meilleur drainage et facilite le contre-lavage.

Mise en ROUTE

IMPORTANT : TOUJOURS ARRÊTER LA POMPE AVANT DE MANCEUVRER LA VANNE MULTI-VOIES.

1. Vérifier que tous les raccords sont bien serrés, que la quantité exacte de sable est dans le filtre.
2. Mettre la vanne en position « BACKWASH ». Toujours baisser la poignée avant de tourner.
3. Démarrer la pompe en suivant les instructions du fabricant. S'assurer que l'eau circule normalement dans le circuit. ATTENTION : Toutes les vannes d'aspiration et de refoulement doivent être ouvertes au démarrage de la pompe. Dans le cas contraire, vous vous exposeriez à des dommages corporels, des blessures graves ou la mort. Une fois que le débit d'eau est régulier, laisser fonctionner la pompe pendant au moins 2 minutes. Ce contre-lavage est recommandé pour évacuer les impuretés ou les fines particules contenues dans le sable de filtration.
4. Arrêter la pompe et placer la vanne en position de rinçage « RINSE ». Redémarrer la pompe et laisser fonctionner jusqu'à ce que l'eau devienne claire dans le témoin de circulation de la vanne (environ 1 minute).
5. Arrêter la pompe et placer la vanne en position « FILTER ». Redémarrer la pompe, la filtration commence. Ajuster les vannes d'entrée et de sortie pour obtenir le débit d'eau désiré.
6. Bien noter la pression indiquée à ce moment et la position de l'aiguille sur le manomètre. Au fur et à mesure que le filtre fonctionne, les impuretés sont retenues et la pression augmente dans la cuve. Dès que celle-ci dépasse de 10 PSI (0,7 bar ou kg/cm²) la pression initiale (filtre propre), il faudra nettoyer le filtre en réalisant un contre-lavage.

Note 1. Pendant le premier nettoyage de l'eau de votre piscine, il sera peut-être nécessaire de contre-laver souvent le filtre. En effet, les impuretés y sont alors particulièrement importantes.

Note 2. Nettoyer régulièrement les préfiltres de la pompe et des skimmers pour permettre un fonctionnement sans incident de votre système de filtration.

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Note 3. Les installations comportant un réchauffeur ou un système de nettoyage à buses ou tentacules sortant des parois sont très sensibles aux coups de bélier car elles fonctionnent à des pressions élevées. Il incombe à l'installateur de prendre toutes les mesures nécessaires afin d'éviter des coups de bélier sur l'installation.

Mettre la vanne en position « FILTER » pour effectuer une filtration normale (10 à 14 heures journalièrement).

Contre-lavage (BACKWASH)

Pour nettoyer le filtre quand la pression dépasse de 10 PSI (0,7 bar ou kg/cm²) la pression de démarrage. Arrêter la pompe. Placer la vanne en position « BACKWASH ». Redémarrer la pompe jusqu'à ce que l'eau devienne claire dans le témoin de contrôle. Après environ 2 minutes, arrêter la pompe et mettre en position « RINSE ».

Rinçage (RINSE)

Vanne en position « RINSE », démarrer la pompe pendant une minute. Ceci permet à l'eau chargée d'impuretés, après le contre-lavage, de s'évacuer vers l'égout et non pas vers la piscine. Arrêter la pompe et mettre la vanne en position « FILTER », puis la remettre en route.

Égout (WASTE)

L'eau est évacuée à l'égout sans passer par le filtre pour baisser le niveau d'eau dans la piscine et évacuer directement l'eau fortement chargée d'impuretés lors du passage du balai aspirateur.

L'eau circule sans passer par le filtre pour une répartition rapide des produits chimiques ou lorsque l'on procède à une chloration choc.

Fermé (CLOSED)

Coupe la circulation entre le filtre et la pompe. NE JAMAIS UTILISER CETTE FONCTION AVEC LA POMPE EN FONCTIONNEMENT.

Hivernage

1. Vidanger complètement le filtre en dévissant le bouchon de vidange situé à la base de la cuve. Ne pas remettre le bouchon pendant l'hiver.
2. Positionner et laisser la poignée de la vanne entre deux positions.
3. Vidanger et hiverner la pompe selon les instructions du fabricant.

Réparations et maintenance

Consulter votre revendeur Hayward. Aucun retour n'est accepté à l'usine sans avoir reçu au préalable l'accord écrit de Hayward Pool Europe.

Si le mauvais fonctionnement persiste ou tout autre défaut de fonctionnement, adressez-vous à votre revendeur-installateur. Nous vous signalons expressément que HAYWARD n'est pas responsable des dommages causés par ses appareils, dans la mesure où ceux-ci seraient causés par une réparation non conforme, dans la mesure où lors d'un échange de pièces, les pièces d'origine HAYWARD n'auraient pas été utilisées, dans la mesure où la réparation n'aurait pas été effectuée conformément aux directives HAYWARD ou si les informations de ce guide n'ont pas été suivies.

Ceci est également valable pour tout ajout de pièces et d'accessoires autres que ceux préconisés par HAYWARD.

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Les produits HAYWARD sont garantis contre tous défauts de fabrication ou de matières pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD choisira de réparer ou de remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification, et de ne comporter que des pièces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'œuvre, etc.) sont exclus de la garantie.

HAYWARD ne pourra être tenue pour responsable des dommages directs ou indirects résultant d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit.

Pour toute demande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur. Le retour de l'équipement en usine ne sera accepté qu'avec notre accord préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.
