Marca	Hayward
Modello	S360SLBTL
Tipo di prodotto	Filtro a sabbia con valvola multi-vie integrata
Utilizzo	Filtrazione dell'acqua di piscina domestica
Capacità del filtro	Circa 2/3 a 3/4 dell'altezza in sabbia
Mezzo filtrante	Sabbia speciale per filtrazione (granulometria raccomandata) o ghiaia per drenaggio
Funzioni della valvola	Filtrazione (FILTER), controlavaggio (BACKWASH), risciacquo (RINSE), scarico (WASTE), chiuso (CLOSED)
Posizione della valvola	Multi-vie 5 posizioni
Diametro di raccordo	Ingresso PUMP, uscita RETURN, scarico WASTE
Pressione massima di esercizio	Fino a 0,7 bar (10 PSI) sopra la pressione iniziale prima del controlavaggio
Materiale del serbatoio	Plastica resistente
Tipo di pompa associata	Pompa per acqua di piscina (montaggio separato)
Alimentazione elettrica	Secondo pompa (generalmente 230 V / 50 Hz)
Installazione	Luogo pulito e livellato, parte superiore del filtro ≤ 1,5 m sopra il livello dell'acqua
Manutenzione ordinaria	Controlavaggio non appena la pressione supera di 0,7 bar la pressione iniziale; risciacquo dopo controlavaggio
Manutenzione preventiva	Pulizia regolare dei prefiltri della pompa e degli skimmer
Invernimento	Scaricare completamente il serbatoio, lasciare il tappo di scarico rimosso e la maniglia della valvola tra due posizioni
Sicurezza	Spegnere sempre la pompa prima di manovrare la valvola; non utilizzare mai la posizione CLOSED con la pompa in funzione
Ricambi	Utilizzare esclusivamente ricambi originali Hayward
Garanzia	2 anni contro difetti di fabbricazione o materiali (escluse parti soggette a usura, danni da gelo o prodotti chimici)

Domande frequenti - S360SLBTL HAYWARD

Come installare il filtro a sabbia S360SLBTL ?

Posizionare il filtro su una superficie pulita e livellata, a non più di 1,5 m sopra il livello dell'acqua. Montare la pompa e il suo supporto, quindi installare la valvola assicurandosi di posizionare correttamente le guarnizioni O-ring. Riempire il serbatoio per un terzo d'acqua prima di aggiungere la sabbia (2/3 a 3/4 dell'altezza). Collegare i tubi ai raccordi PUMP, RETURN e WASTE.

Come fare un controlavaggio (BACKWASH)?

Spegnere la pompa, quindi portare la valvola in posizione BACKWASH. Riavviare la pompa e lasciarla funzionare fino a quando l'acqua diventa chiara nell'oblò (circa 2 minuti). Spegnere la pompa, portare la valvola in RINSE, riavviare per un minuto, quindi tornare in FILTER.

A quale pressione è necessario effettuare un controlavaggio?

Non appena la pressione indicata dal manometro supera di 0,7 bar (10 PSI) la pressione iniziale rilevata durante la messa in servizio (filtro pulito).

Si può usare la posizione CLOSED con la pompa in funzione?

No, non utilizzare mai la posizione CLOSED con la pompa in funzione, ciò potrebbe causare gravi danni personali o materiali. Utilizzare questa posizione solo a pompa spenta.

Che tipo di sabbia usare per il filtro?

Utilizzare sabbia speciale per filtrazione di piscine. Si consiglia di posizionare uno strato di ghiaia (granulometria 3-5 mm) fino al livello dei dreni, poi la sabbia fino a 2/3 - 3/4 dell'altezza del filtro.

Come invernare il filtro a sabbia?

Scaricare completamente il filtro svitando il tappo di scarico sul fondo del serbatoio. Non rimettere il tappo durante l'inverno. Posizionare la maniglia della valvola tra due posizioni per evitare pressioni. Scaricare e invernare anche la pompa secondo le sue istruzioni.

Cosa fare se l'acqua non circola correttamente?

Verificare che tutte le valvole di aspirazione e mandata siano aperte. Assicurarsi che il prefiltro della pompa e gli skimmer siano puliti. Se il problema persiste, contattare il rivenditore Hayward.

La garanzia copre i danni da gelo?

No, la garanzia non copre i danni causati dal gelo o da prodotti chimici. L'invernamento deve essere effettuato secondo le istruzioni.

Dove trovare ricambi per il filtro S360SLBTL?

Utilizzare esclusivamente ricambi originali Hayward. Contattare il rivenditore autorizzato per qualsiasi ordine di ricambi.

Qual è la durata di filtrazione consigliata al giorno?

Per una filtrazione normale, far funzionare il filtro 10-14 ore al giorno, in base alla temperatura e all'utilizzo della piscina.

MANUALE UTENTE S360SLBTL HAYWARD

! AVVERTENZA - Leggere e rispettare tutte le indicazioni contenute nel presente manuale o riportate sull'apparecchio. La mancata osservanza delle suddette istruzioni può causare gravi danni o lesioni.

AVVERTENZA – Il presente documento deve essere consegnato al proprietario della piscina e conservato in un luogo sicuro.

! AVVERTENZA – L'apparecchio può essere utilizzato solo da bambini di età uguale o superiore agli otto anni o da persone con ridotte capacità fisiche, sensoriali o mentali che abbiano ricevuto istruzioni appropriate e che abbiano compreso i possibili rischi. I bambini non devono giocare con l'apparecchio. L'uso, la pulizia o la manutenzione dell'apparecchio può essere effettuata solo da bambini di età superiore agli otto anni e sotto la supervisione di un adulto. Tenere l'apparecchio e il cavo fuori dalla portata dei bambini di età inferiore agli otto anni.

AVVERTENZA - Adottate le dovute precauzioni per evitare che i bambini giochi con l'apparecchio.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

Avete appena acquistato un filtro a sabbia, completo di base e valvola.

FUNZIONAMENTO

Il filtro utilizza una sabbia speciale che trattiene le particelle di sporco contenute nell'acqua della piscina. La sabbia viene versata nel serbatoio e funge da sistema permanente di filtrazione. L'acqua non filtrata della piscina, che contiene impurità in sospensione, viene aspirata dalla pompa e inviata verso la valvola di controllo multi-vie. Al passaggio dell'acqua attraverso la sabbia, le particelle di sporco vengono imprigionate nel letto di sabbia e l'acqua filtrata ritorna nella piscina.

INSTALLAZIONE

1. Posizione del filtro

Prevedere un punto di installazione pulito, in piano. La parte superiore del filtro deve essere posizionata a un'altezza massima di 1,5 m rispetto al livello dell'acqua. Posizionare il filtro in modo che i tubi, la valvola e il tappo di scarico siano facilmente accessibili. In questo modo sarà più facile effettuare la manutenzione e lo svernamento.

2. Montaggio della pompa

Montare la pompa e il suo supporto sul filtro secondo le istruzioni del produttore.

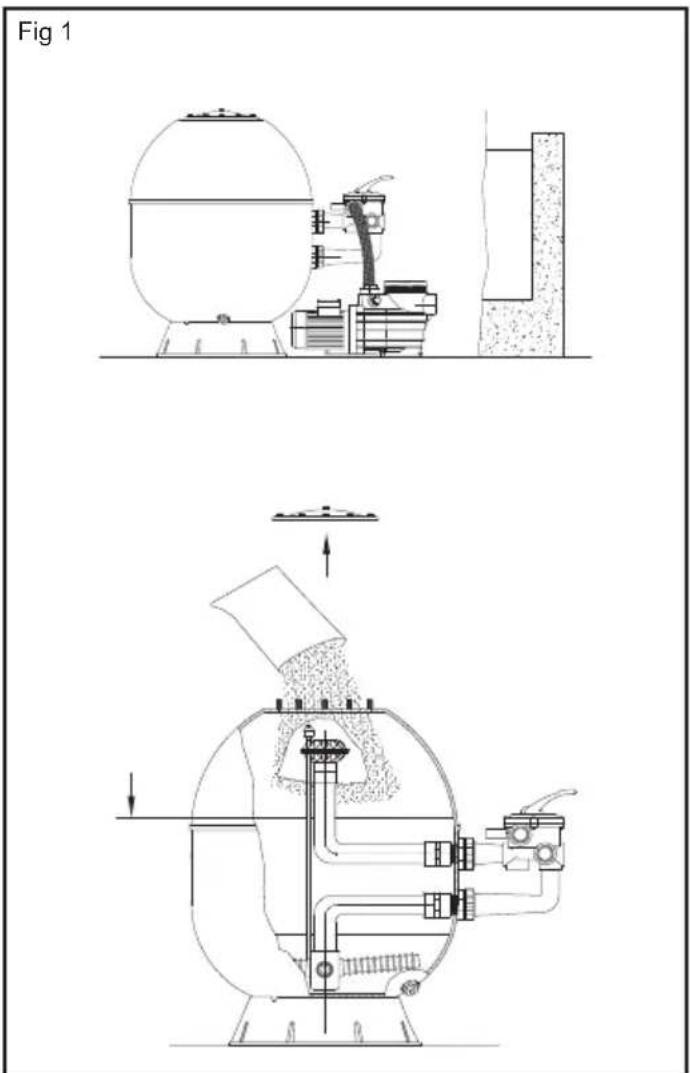

3 Filtro SIDE (valvola posizionata di lato, Fig. 1):

Installare la valvola, verificare che le guarnizioni toriche siano posizionate correttamente e avvitare manualmente i dadi fino alla chiusura ermetica.

Togliere il coperchio, riempire il filtro d'acqua per un terzo. Coprire il diffusore per evitare che la sabbia entri nello stesso. Poi riempire il filtro di sabbia secondo la quantità indicata (da 2/3 a 3/4 dell'altezza) e rimuovere la protezione dal diffusore. Pulire i residui di sabbia e mettere il coperchio. Collegare i tubi alla valvola. La pompa deve essere collegata all'ingresso "PUMP", il ritorno dell'acqua all'uscita "RETURN" e lo scarico all'uscita "WASTE".

Nota 1: Non forzare per avvitare gli attacchi nei raccordi della valvola.

Nota 2: Rivestire con del nastro teflon le filettature maschio.

Suggerimento: vi consigliamo di mettere uno strato di ghiaia (granulometria compresa tra 3 e 5 mm) fino al livello delle candellette (ricoprendole), e quindi la sabbia per la filtrazione da 2/3 a 3/4 del filtro. Lo strato di ghiaia permette di avere un miglior drenaggio e facilita il controlavaggio.

AVVIAMENTO

IMPORTANTE: FERMARE SEMPRE LA POMPA PRIMA DI MANOVRARE LA VALVOLA MULTI-VIA.

1. Verificare che tutti i raccordi siano ben stretti e che il filtro contenga la giusta quantità di sabbia.

2. Mettere la valvola in posizione "BACKWASH". Abbassare sempre la maniglia prima di girare.

3. Avviare la pompa seguendo le istruzioni del costruttore. Assicurarsi che l'acqua circoli normalmente nell'impianto.

ATTENZIONE: tutte le valvole di aspirazione e di immissione devono essere aperte all'avvio della pompa, altrimenti si espone l'utente al rischio di danni fisici, lesioni gravi o morte.

Quando il flusso dell'acqua si regolarizza, lasciare la pompa in funzione per almeno 2 minuti. Questo controlavaggio è consigliato per espellere le impurità o le micro-particelle contenute nella sabbia filtrante.

1. Fermare la pompa e mettere la valvola in posizione di risciacquo "RINSE". Ravviare la pompa e lasciare in funzione fino a quando l'acqua non diventa nuovamente trasparente dentro la cellula di controllo della valvola (1 minuto circa).

2. Fermare la pompa e mettere la valvola in posizione "FILTER". Ravviare la pompa: inizia così il processo di filtrazione. Regolare le valvole di ingresso e d'uscita per ottenere il flusso d'acqua desiderato.

3. Registrare la pressione indicata in questo momento e la posizione della lancetta sul manometro. Man mano che il filtro funziona, le impurità vengono trattenute e la pressione aumenta nel serbatoio del filtro.

Non appena la pressione supera di 10 PSI (0,7 bar o kg/cm²) il valore iniziale (filtro pulito), occorrerà pulire il filtro eseguendo un controlavaggio.

Nota 1: Durante la prima pulizia dell'acqua della piscina, occorrerà probabilmente eseguire frequenti operazioni di controlavaggio del filtro. All'inizio, in effetti, le impurità sono presenti in notevole quantità.

Nota 2: Pulire regolarmente i prefiltri della pompa e degli skimmer per consentire al sistema di filtrazione di funzionare senza problemi.

Nota 3: Gli impianti che includono un riscaldatore o un sistema di pulizia con ugelli o tubi spazzola sulle pareti sono molti sensibili ai colpi d'ariete in quanto funzionano a pressione elevata. È opportuno che l'installatore prenda tutte le misure necessarie per

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

evitare colpi d'ariete nell'impianto.

FUNZIONI DELLA VALVOLA E DEL FILTRO

FILTRO (FILTER)

Mettere la valvola in posizione "Filter" per eseguire la filtrazione normale (da 10 a 14 ore al giorno).

CONTROLAVAGGIO (BACKWASH)

Per pulire il filtro, quando la pressione supera di 10 PSI (0,7 bar o kg/cm²) la pressione di avvio. Fermare la pompa. Mettere la valvola in posizione "BACKWASH". Riavviare la pompa fino a quando l'acqua diventa trasparente nella cellula di controllo. Dopo circa 2 minuti, fermare la pompa, mettere la valvola in posizione "RINSE".

RISCIACQUO (RINSE)

Con la valvola in posizione "RINSE", azionare la pompa per un minuto. Ciò permette di scaricare nella rete fognaria, e non nella piscina, l'acqua carica di impurità dopo il controlavaggio. Fermare la pompa e mettere la valvola in posizione "FILTER", poi riavviarla.

SCARICO (WASTE)

L'acqua viene smaltita direttamente nella rete fognaria senza passare per il filtro: per abbassare il livello d'acqua delle piscina e smaltire direttamente l'acqua molto sporca in caso di utilizzo della spazzola aspiratrice.

L'acqua circola senza attraversare il filtro quando si vuole una rapida distribuzione di prodotti chimici o quando si procede ad una clorazione d'urto.

CHIUSO (CLOSED)

Interrompe la circolazione tra il filtro e la pompa.

NON UTILIZZARE MAI QUESTA FUNZIONE QUANDO LA POMPA È IN FUNZIONE.

SVERNAMENTO

1. Svuotare completamente il filtro svitando il tappo situato alla base del serbatoio. Non rimettere il tappo durante l'inverno.

2. Mettere la maniglia della valvola tra due posizioni.

3. Durante l'inverno, svuotare e proteggere la pompa secondo le istruzioni fornite dal costruttore.

MANUTENZIONE E RIPARAZIONE

Consultare il rivenditore Hayward di fiducia. Nessun materiale risedito alla fabbrica sarà accettato senza previo accordo scritto di Hayward Pool Europe.

Se il cattivo funzionamento persiste o per qualsiasi altro difetto di funzionamento, rivolgetevi al vostro rivenditore - installatore. Segnaliamo espressamente che HAYWARD non è responsabile dei danni causati dai suoi apparecchi, se questi danni sono stati provocati da una riparazione non conforme, se in occasione di una sostituzione di pezzi, non sono stati utilizzati pezzi originali HAYWARD, se la riparazione non è stata effettuata conformemente alle direttive HAYWARD o se le informazioni di questo manuale non sono state seguite.

Quanto detto si applica anche a qualsiasi aggiunta di pezzi e accessori diversi da quelli raccomandati da HAYWARD.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

Tutti i prodotti HAYWARD sono coperti contro difetti di produzione o difetti sul materiale per un periodo di 2 anni dalla data di acquisto. Ogni eventuale richiesta di intervento in garanzia deve essere accompagnata da una prova di acquisto riportante la data. Si consiglia, pertanto, di conservare la fattura o lo scontrino fiscale.

La garanzia HAYWARD è limitata alla riparazione o sostituzione, a discrezione di HAYWARD, dei prodotti difettosi, se oggetto di uso normale condotto secondo le istruzioni riportate nel manuale d'uso, se non alterati in alcun modo e utilizzati esclusivamente con componenti e parti originali HAYWARD. La presente garanzia non copre i danni dovuti al gelo o legati all'azione di prodotti chimici. Ogni altro costo (trasporto, manodopera, ecc.) è escluso dalla presente garanzia.

HAYWARD non è da ritenersi responsabile per qualsiasi danno, diretto o indiretto, derivante da un'installazione non corretta, da collegamenti erronei o da un uso improprio del prodotto.

Per usufruire della presente garanzia e richiedere un intervento di riparazione o sostituzione di un articolo, contattare il proprio rivenditore.

Nessun sistema sarà autorizzato al rientro in fabbrica senza accordo scritto preliminare.

Le parti usurabili non sono coperte da garanzia.
